  1. Eternit Dachsortiment 2008 Verlegerschulung

  2. Übersicht • Hauptproduktgruppen • Eternit Dachsteine • Extra, Verona, Profil-S • Eternit Wellplatten • Profil 5, Profil 6, Profil 6 ¾, Profil 8, Berliner Welle • Eternit Dach- und Fassadenplatten • Oberfläche glatt, Oberfläche structur • Eternit Dachfolien • Rofatop 95, Rofatop 115, Rofatop 135 • Eternit Dämmsysteme • Etertherm-L-PUR, Etertherm-S-PUR Eternit AG

  3. Eternit Dachsteine Eternit AG

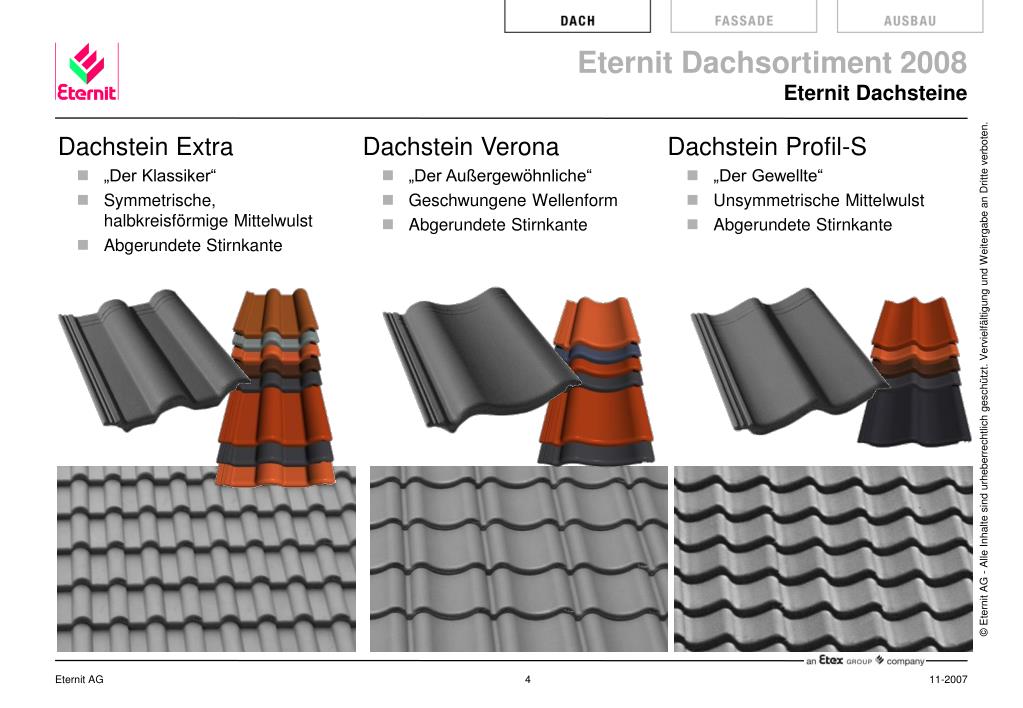

  4. Eternit Dachsteine Eternit AG

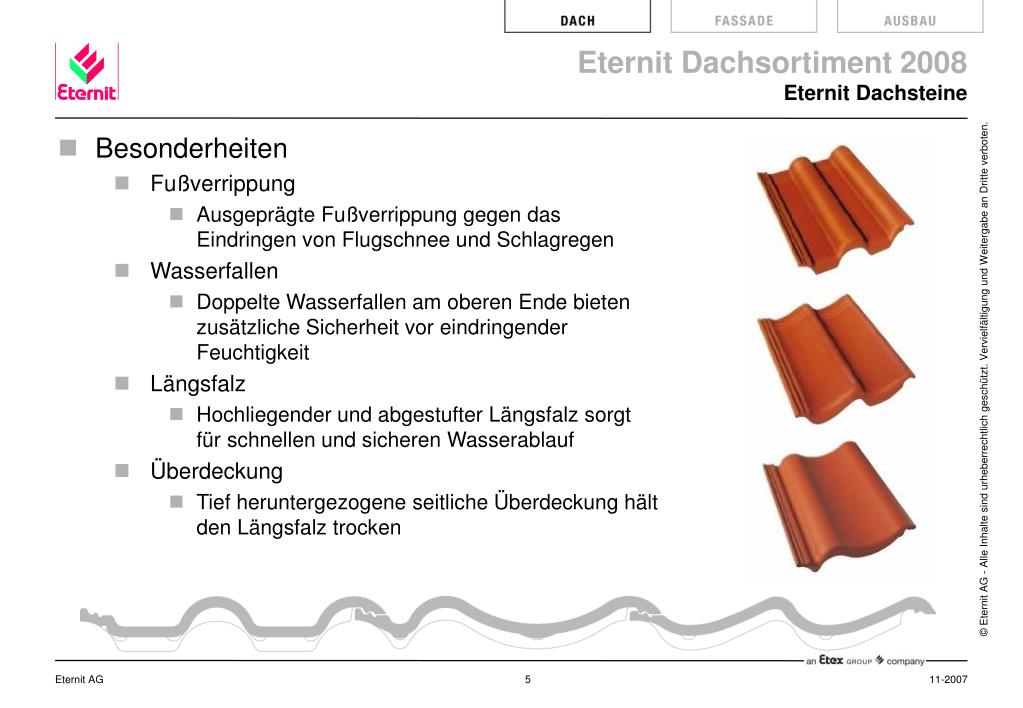

  5. Eternit Dachsteine • Besonderheiten • Fußverrippung • Ausgeprägte Fußverrippung gegen das Eindringen von Flugschnee und Schlagregen • Wasserfallen • Doppelte Wasserfallen am oberen Ende bieten zusätzliche Sicherheit vor eindringender Feuchtigkeit • Längsfalz • Hochliegender und abgestufter Längsfalz sorgt für schnellen und sicheren Wasserablauf • Überdeckung • Tief heruntergezogene seitliche Überdeckung hält den Längsfalz trocken Eternit AG

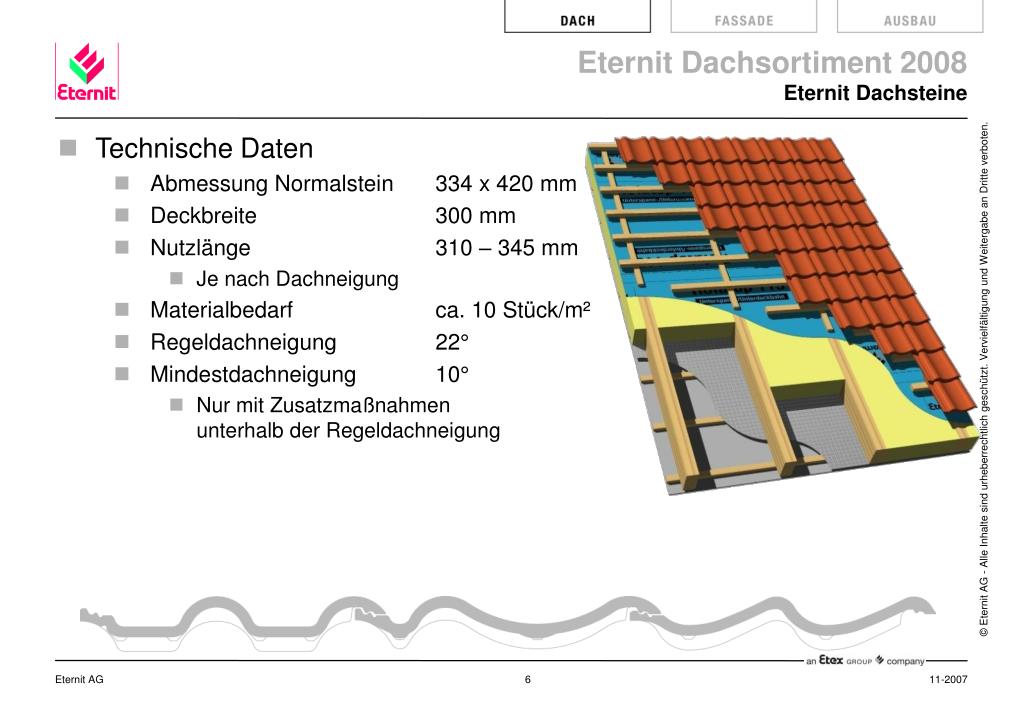

  6. Eternit Dachsteine • Technische Daten • Abmessung Normalstein 334 x 420 mm • Deckbreite 300 mm • Nutzlänge 310 – 345 mm • Je nach Dachneigung • Materialbedarf ca. 10 Stück/m² • Regeldachneigung 22° • Mindestdachneigung 10° • Nur mit Zusatzmaßnahmenunterhalb der Regeldachneigung Eternit AG

  7. Eternit Dachsteine • Sortimente für alle Dachsteinmodelle • Normalsteine • Halbsteine • nicht für Verona verfügbar • Giebelsteine links und rechts • Ausstich 90 mm und 120 mm • Pultsteine • Pult-Normalsteine • Pult-Halbsteine • Pult-Giebelsteine • Knicksteine • Knick-Normalsteine • Knick-Halbsteine • Knick-Giebelsteine Eternit AG

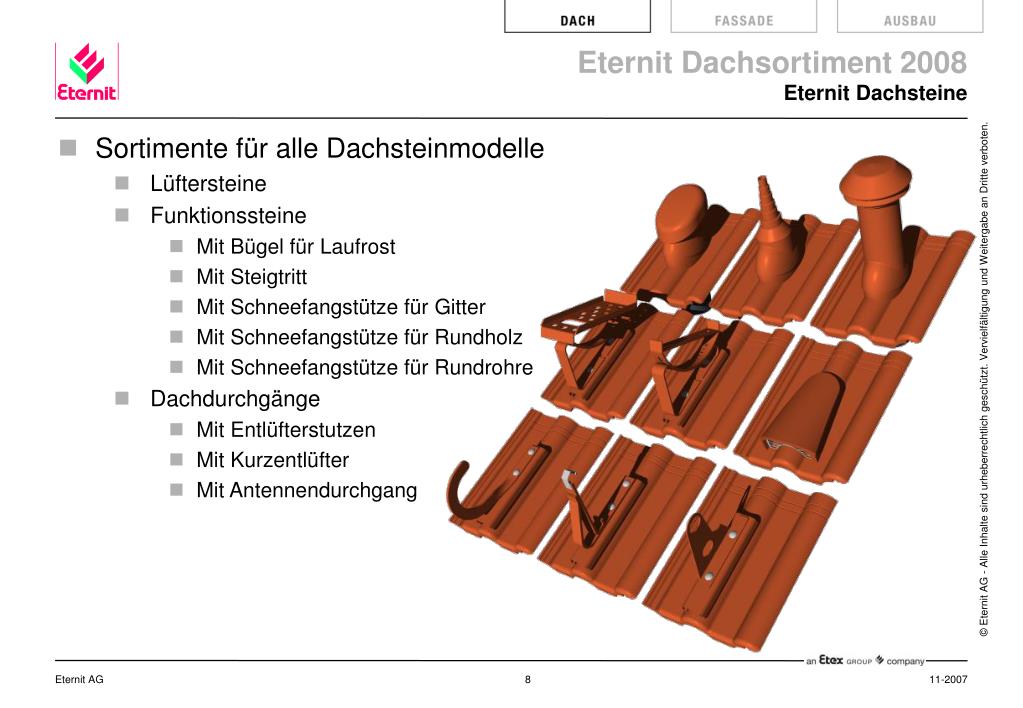

  8. Eternit Dachsteine • Sortimente für alle Dachsteinmodelle • Lüftersteine • Funktionssteine • Mit Bügel für Laufrost • Mit Steigtritt • Mit Schneefangstütze für Gitter • Mit Schneefangstütze für Rundholz • Mit Schneefangstütze für Rundrohre • Dachdurchgänge • Mit Entlüfterstutzen • Mit Kurzentlüfter • Mit Antennendurchgang Eternit AG

  9. Eternit Dachsteine • Sortimente für alle Dachsteinmodelle • Jumbosteine • Deckbreite 450 mm bei Extra und Profil-S • Deckbreite 600 mm bei Verona • First-/Gratsteine • Firstschlusssteine • Firstdiskus für Extra und Profil-S • Firstabschlussstein für Verona • Gratanfangsteine • Walmkappe Eternit AG

  10. Eternit Dachsteine Dachstein extra, dunkelgrau Dachstein Profil-S, dunkelrot Dachstein Verona, klassikrot Eternit AG

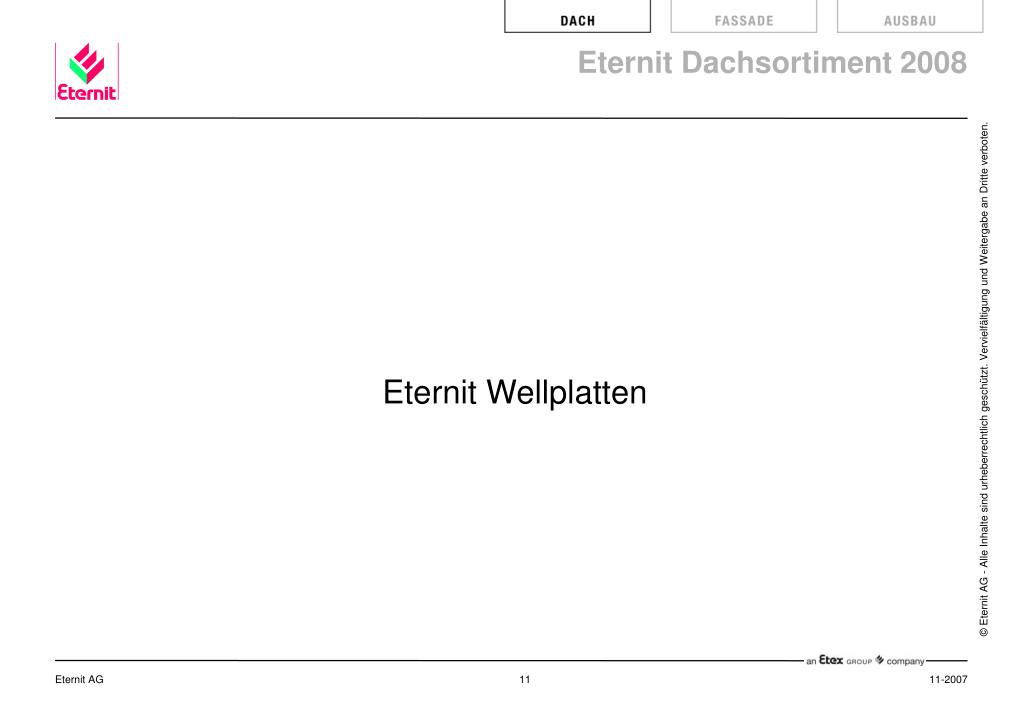

  11. Eternit Wellplatten Eternit AG

  12. Eternit Wellplatten Eternit AG

  13. Eternit Wellplatten • Technische Daten • Regeldachneigungen ohne Dichtungsprofil • Wellplatten 9° • Berliner Welle 15° • Mindestdachneigungen mit Dichtungsprofil • Wellplatten 7° • Berliner Welle 10° • Höhenüberdeckung • Wellplatten 200 mm • Berliner Welle 125 mm • Maximale Unterstützungsabstände • Profil 5, 6, 6 ¾ 1.150 mm 1.450 mm bei Dachneigungen ≥ 20° • Profil 8 1.000 mm • Berliner Welle 500 mm, bzw. 705 mm bei Typ 0A Eternit AG

  14. Eternit Wellplatten • Formteile • Traufe • Traufenfußstücke • Traufenzahnleisten • First • 2-teilige Wellfirsthauben • 2-teilige Entlüfter-Wellfirsthauben • 1-teilige Wellfirsthauben • Wellpulthauben • Andere • Maueranschlussstücke • Wellübergangsstücke • Wellübergangshauben • Rohrstutzen Eternit AG

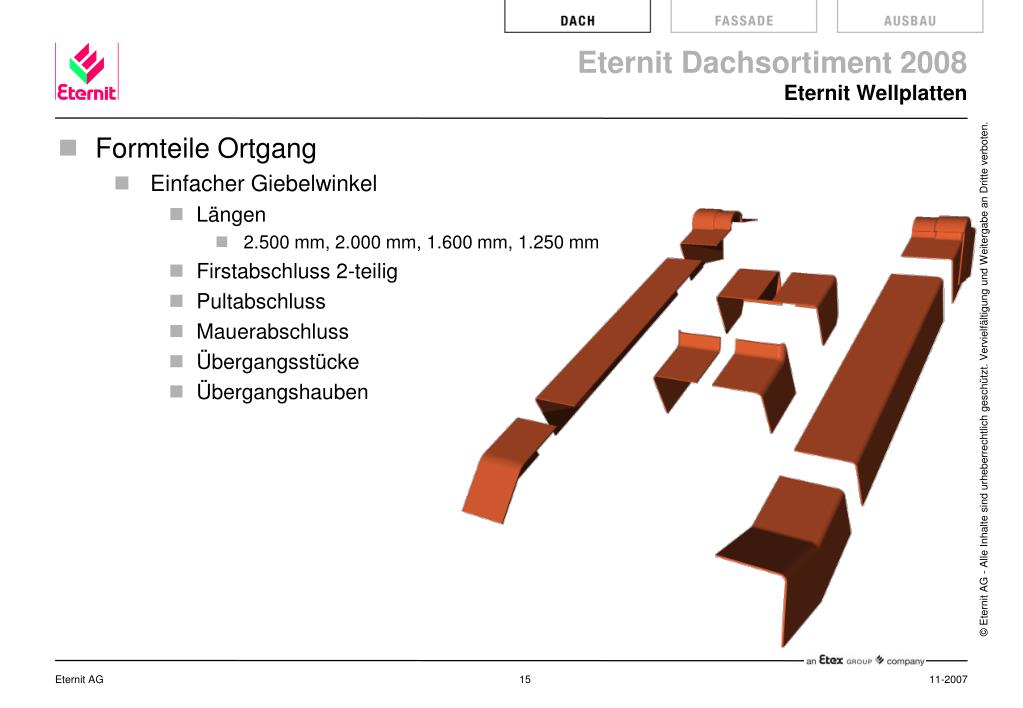

  15. Eternit Wellplatten • Formteile Ortgang • Einfacher Giebelwinkel • Längen • 2.500 mm, 2.000 mm, 1.600 mm, 1.250 mm • Firstabschluss 2-teilig • Pultabschluss • Mauerabschluss • Übergangsstücke • Übergangshauben Eternit AG

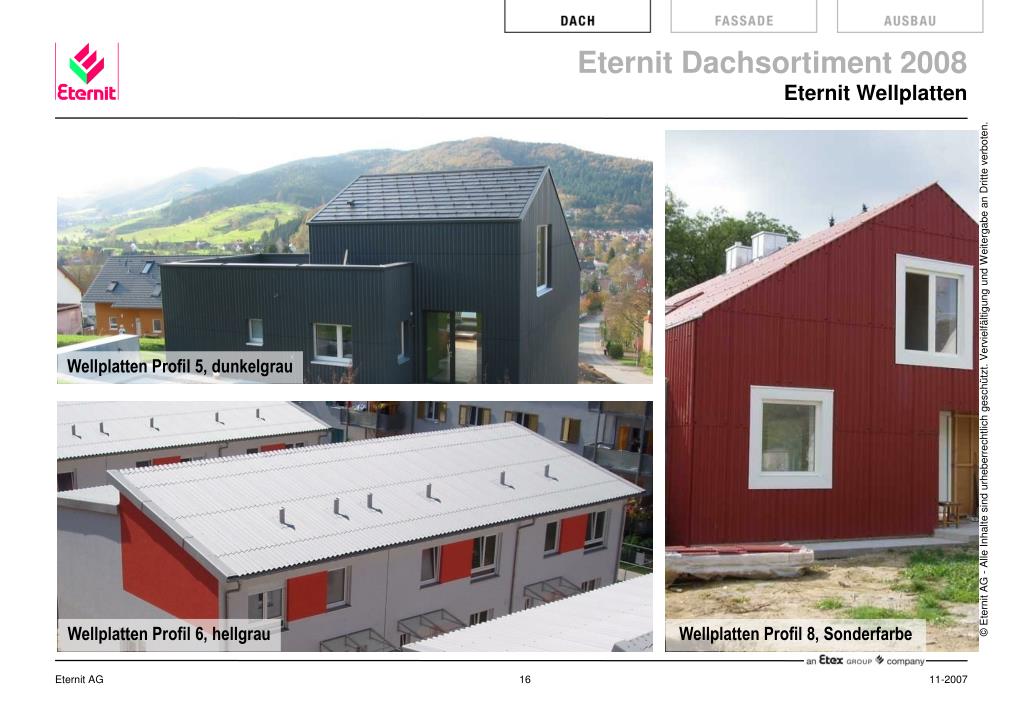

  16. Eternit Wellplatten Wellplatten Profil 5, dunkelgrau Wellplatten Profil 6, hellgrau Wellplatten Profil 8, Sonderfarbe Eternit AG

  17. Eternit Dach- und Fassadenplatten Eternit AG

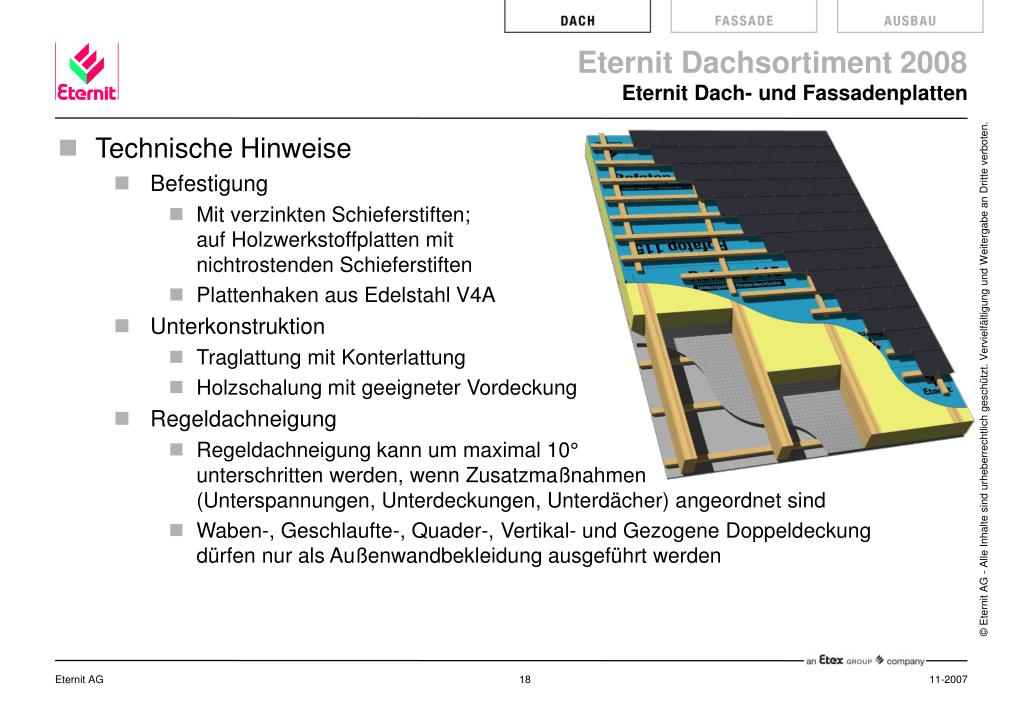

  18. Eternit Dach- und Fassadenplatten • Technische Hinweise • Befestigung • Mit verzinkten Schieferstiften;auf Holzwerkstoffplatten mitnichtrostenden Schieferstiften • Plattenhaken aus Edelstahl V4A • Unterkonstruktion • Traglattung mit Konterlattung • Holzschalung mit geeigneter Vordeckung • Regeldachneigung • Regeldachneigung kann um maximal 10°unterschritten werden, wenn Zusatzmaßnahmen(Unterspannungen, Unterdeckungen, Unterdächer) angeordnet sind • Waben-, Geschlaufte-, Quader-, Vertikal- und Gezogene Doppeldeckungdürfen nur als Außenwandbekleidung ausgeführt werden Eternit AG

  19. Eternit Dach- und Fassadenplatten • Deutsche Deckung • Formate • 40x40 cm, 30x40 cm, 30x30 cm, 25x25 cm • 20x20 cm nur für Wandanwendung • Oberflächen • Glatt, Structur • Regeldachneigung • ≥ 25° • ≥ 30° bei Format 25x25 cm Glatt Structur Eternit AG

  20. Eternit Dach- und Fassadenplatten • Deckung gerundet • Formate • 30x30 cm • 20x20 cm nur für Wandanwendung • Oberflächen • Glatt, Structur • Regeldachneigung • ≥ 25° Glatt Structur Eternit AG

  21. Eternit Dach- und Fassadenplatten • Deckung gerundet • Einsatz als • Dachdeckung • Fassadenbekleidung • Deckungsarten • Deutsche Deckung rechts und links • Geschlaufte Deckung rechts und links • Wabendeckung • Sortiment • Farben: blauschwarz, dunkelbraun, klassikrot, ziegelrot, kristallweiß, lichtgrau, topas B3, topas C2, diamant C3 und alle Farben der Fassadentafeln Textura und Fassadenpaneele Cedral Eternit AG

  22. Eternit Dach- und Fassadenplatten • Rhombusdeckung • Formate • 40x44 cm • Oberflächen • Glatt • Regeldachneigung • ≥ 30° Glatt Eternit AG

  23. Eternit Dach- und Fassadenplatten • Spitzschablonendeckung • Formate • 40x40 cm • Oberflächen • Glatt • Regeldachneigung • ≥ 30° Glatt Eternit AG

  24. Eternit Dach- und Fassadenplatten • Doppeldeckung Rechteck • Formate • 32x60 cm, 32x45 cm, 30x60 cm, 20x40 cm • Oberflächen • Glatt, Structur • Regeldachneigung • ≥ 25° • ≥ 30° bei Format 20x40 cm Glatt Structur Eternit AG

  25. Eternit Dach- und Fassadenplatten • Doppeldeckung Quadrat • Formate • 40x40 cm, 30x30 cm • Oberflächen • Glatt, Structur • Regeldachneigung • ≥ 25° bei Format 40x40 cm • ≥ 30° bei Format 30x30 cm Glatt Structur Eternit AG

  26. Eternit Dach- und Fassadenplatten • Doppeldeckung Boronda • Formate • 32x60 cm, 32x45 cm • Oberflächen • Glatt • Regeldachneigung • ≥ 25° Dachplatten Boronda mit gestutzten Ecken können durch Drehen um 180° als vollkantige Deckung und als Deckung mit gestutzten Ecken verlegt werden. Glatt Eternit AG

  27. Eternit Dach- und Fassadenplatten • Waagerechte Deckung • Formate • 60x30 cm • 40x20 cm, 30x20 cm nur für Wandanwendung • Oberflächen • Glatt, Structur • Regeldachneigung • ≥ 30° • ≥ 35° bei Verlegung auf Lattung Glatt Structur Eternit AG

  28. Eternit Dach- und Fassadenplatten • Dach- und Fassadenplatten zementgrau • Besonderheiten • Für Dachdeckungen und Fassadenbekleidungen • Erzeugt ein natürliches Erscheinungsbild • Charakter des Faserzements bleibt erhalten • Deckungsarten & Formate • Doppeldeckung 32x60 cm (nicht Boronda) • Doppeldeckung 40x40 cm • Spitzschablonendeckung 40x40 cm • Waagerechte Deckung 60x30 cm • Quader-/Vertikaldeckung 60x30 cm • Zubehörplatte 60x30 cm • Oberfläche • glatt Eternit AG

  29. Eternit Fassadenplatten • Geschlaufte Deckung • Formate • 30x30 cm, 20x20 cm • Ausführung • Mit gestutzter Ecke • Mit gerundeter Ecke • Oberflächen • Glatt, Structur Glatt Structur Eternit AG

  30. Eternit Fassadenplatten • Wabendeckung • Formate • 30x30 cm, 20x20 cm • Ausführung • Mit gestutzter Ecke • Mit gerundeter Ecke • Oberflächen • Glatt, Structur Glatt Structur Eternit AG

  31. Eternit Fassadenplatten • Quader-/Vertikaldeckung • Formate • 60x30 cm • Oberflächen • Glatt, Structur Glatt Structur Eternit AG

  32. Eternit Fassadenplatten • Gezogene Doppeldeckung • Formate • 32x60 cm, 30x60 cm, 20x40 cm,40x40 cm, 30x30 cm • Boronda 32x60 cm, Boronda 32x45 cm • Oberflächen • Glatt, Structur Glatt Structur Eternit AG

  33. Eternit Dachplatten Doppeldeckung 32/60 cm, dunkelrot Gezogene Doppeldeckung 32/60 cm, blauschwarz Deutsche Deckung 30/40 cm, blauschwarz Eternit AG

  34. Eternit Dachfolien Rofatop Eternit AG

  35. Eternit Dachfolien Rofatop • Allgemeines • Eigenschaften • sd-Wert ~0,02 m • Der sd-Wert gibt an wie stark eine ruhende Luftschicht sein muss, um den selben Widerstand wie die Dachfolie zu haben. • Temperaturbeständigkeit -40°C bis +100°C • Baustoffklasse E (B2) • Voll recyclebar • 3-lagige Dachfolie • Rollenmaße 1,5 m x 50 m • Hinweise • Rollenbreiten bis max. 3,0 m erhältlich • Kein regensicheres oder wasserdichtes Unterdach • Kein Notdach • Freibewitterung max. 8 Wochen, ohneBeeinträchtigung der technischen Eigenschaftendurch die UV-Strahlung Eternit AG

  36. Eternit Dachfolien Rofatop Eternit AG

  37. Eternit Dämmsysteme Etertherm Eternit AG

  38. Eternit Dämmsysteme Etertherm • Allgemeines • Eternit Dämmsysteme bestehen aus PIR (Polyiso-Hartschaum) • PIR und PUR gehören zur Gruppe der Polyurethan-Hartschäume • Eigenschaften • Bester Wärmedämmwert aller momentan gebräuchlicherDämmstoffe • Vollflächiger Dämmmantel ohne Unterbrechungdurch z.B. Sparren • PUR/PIR-Hartschaum ist • Schimmel- und Fäulnissicher • Belastbar durch hohe Druckfestigkeit • Beständig gegenüber Lösungsmitteln,Weichmachern, Ölen, Alkalien, etc. • Geruchsneutral • Thermisch beständig Eternit AG

  39. Eternit Dämmsysteme Etertherm Eternit AG

  40. Ergänzende Eternit Dachsortimente Eternit AG

  41. Dachuntersichten Dachuntersichten • Großformatige Faserzementtafeln fürDachuntersichten, Ortgang und Traufe • Dicke 6 mm • Formate 3.100 x 1.250 mm 2.500 x 1.250 mm Eternit AG

  42. Fassadenpaneele Cedral (Sidings) Fassadenpaneele • Hochwertige dampfgehärtete Fassadenpaneele aus Faserzement mit eingeprägter Holzstruktur oder glatt • Dicke 10 mm • Format structur 3.600 x 190 mm glatt 3.000 x 190 mm • Baustoffklasse A2 • Auf Acrylbasis beschichtet oder naturgrau grundiert (Cedral Natur) • Prägnante Fassadenbilder als Stülp- oder vertikale Boden-Deckelschalung • Einfache Bearbeitung • Schnelle Montage • Keine regelmäßigen Pflegeanstriche • Witterungs- und frostbeständig Eternit AG

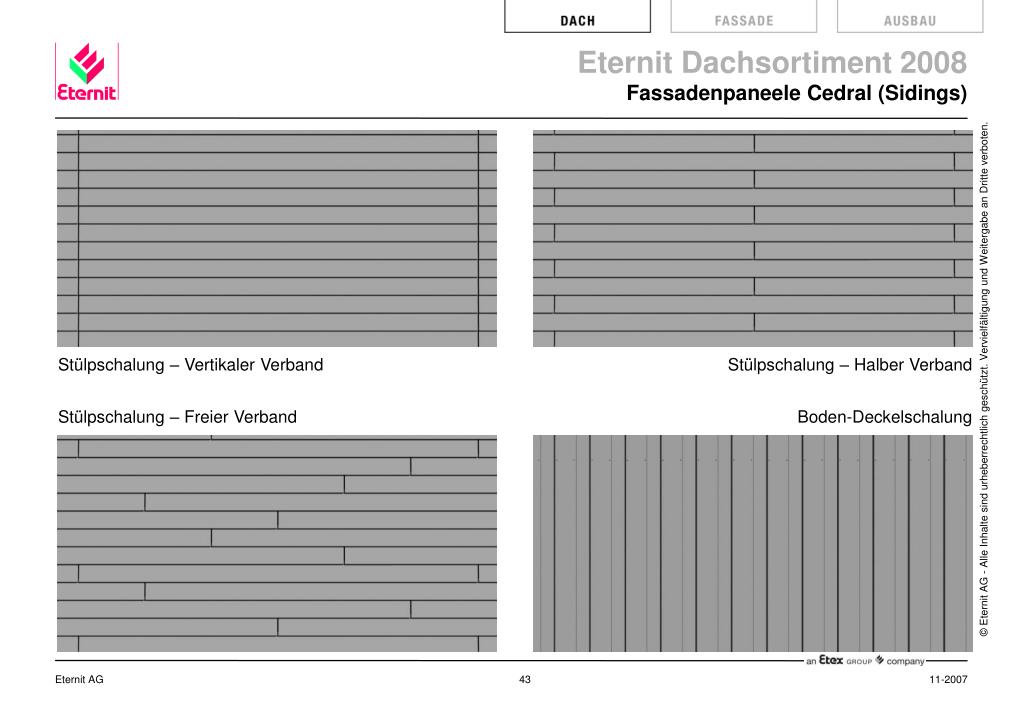

  43. Fassadenpaneele Cedral (Sidings) Stülpschalung – Vertikaler Verband Stülpschalung – Halber Verband Stülpschalung – Freier Verband Boden-Deckelschalung Eternit AG

  44. ≤ 630 mm (opt. 600 mm) 01 02 03 04 05 06 ≥ 20 mm ≤ 600 mm ≥ 20 mm geschraubt ≥ 30 mm ≥ 30 mm genagelt ≥ 3 mm ≤ 160 mm 07 Verlegung als Stülpschalung 01 - Traglattung 02 - Verankerung 03 - Wärmedämmung 04 - Fugenband 05 - Konterlattung 06 - Sidings Fassadenpaneel 07 - Abstandhalter Eternit AG

  45. Verlegung als Boden- Deckelschalung 01 - Vertikale Konterlattung 02 - Fugenband 03 - Horizontale Traglattung 04 - Sidingsschraube 05 - Sidings 1 2 3 2 3 2 4 5 ≤ 600 ≤ 600 15 30 130 190 190 130 Ansicht Unterkonstruktion Horizontalschnitt Eternit AG

  46. Vielen Dank für Ihre Aufmerksamkeit ! Eternit AG
