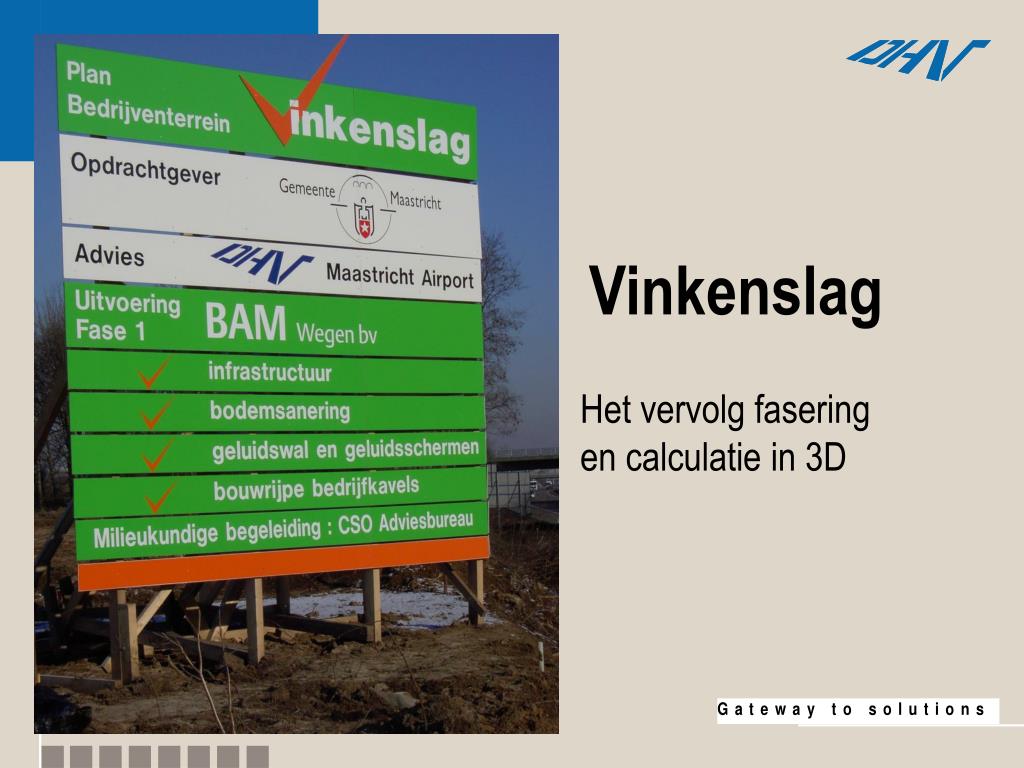

  1. Vinkenslag Het vervolg fasering en calculatie in 3D

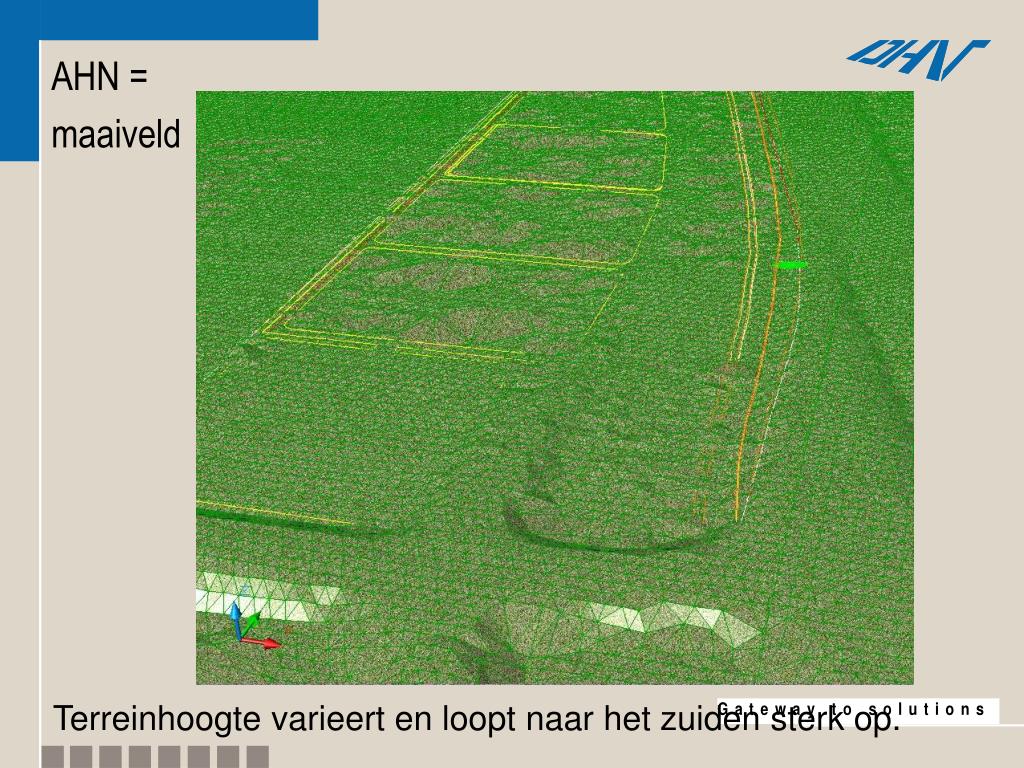

  2. AHN = maaiveld Terreinhoogte varieert en loopt naar het zuiden sterk op.

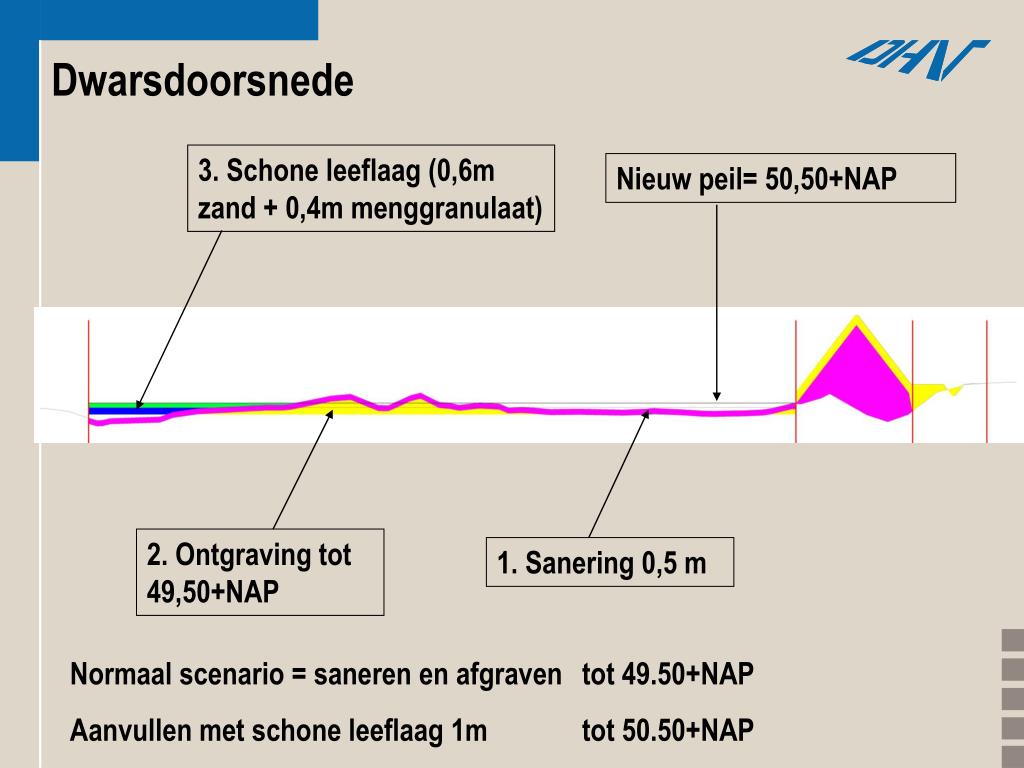

  3. Dwarsdoorsnede 3. Schone leeflaag (0,6m zand + 0,4m menggranulaat) Nieuw peil= 50,50+NAP 2. Ontgraving tot 49,50+NAP 1. Sanering 0,5 m Normaal scenario = saneren en afgraven tot 49.50+NAP Aanvullen met schone leeflaag 1m tot 50.50+NAP

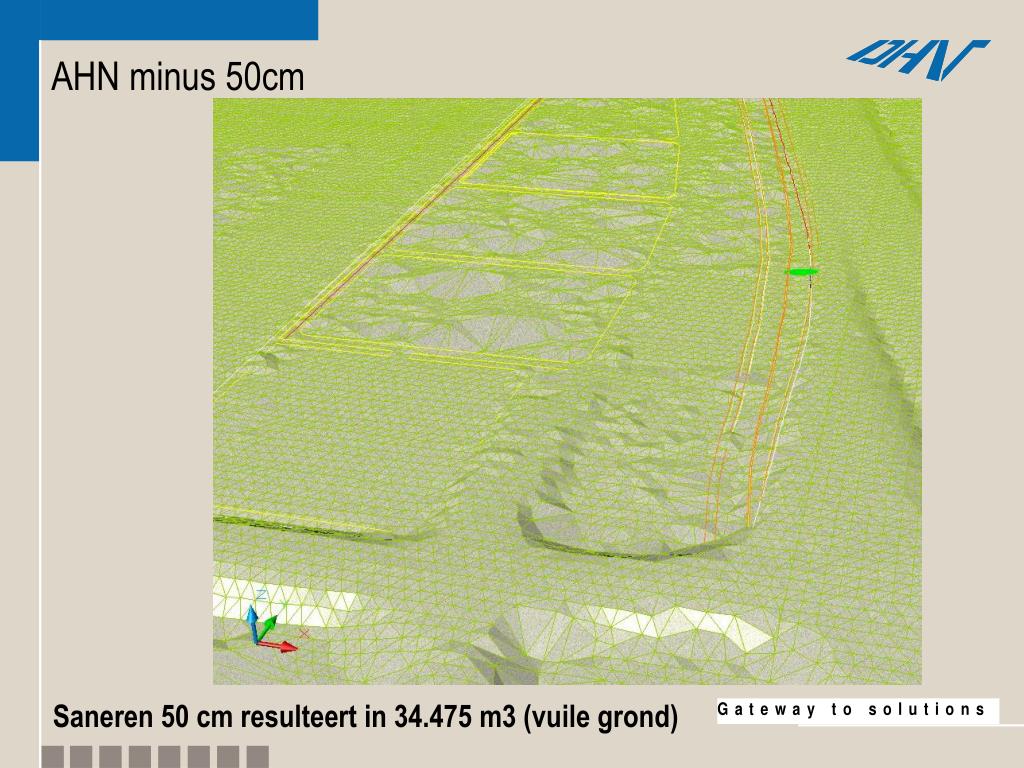

  4. AHN minus 50cm Saneren 50 cm resulteert in 34.475 m3 (vuile grond)

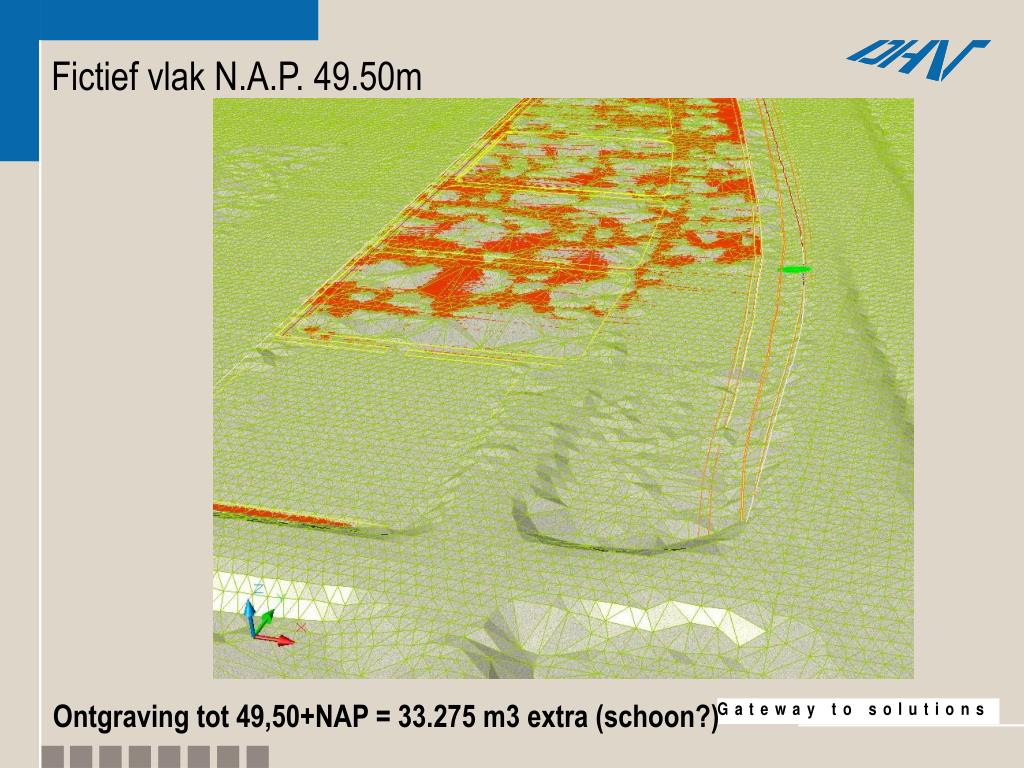

  5. Fictief vlak N.A.P. 49.50m Ontgraving tot 49,50+NAP = 33.275 m3 extra (schoon?)

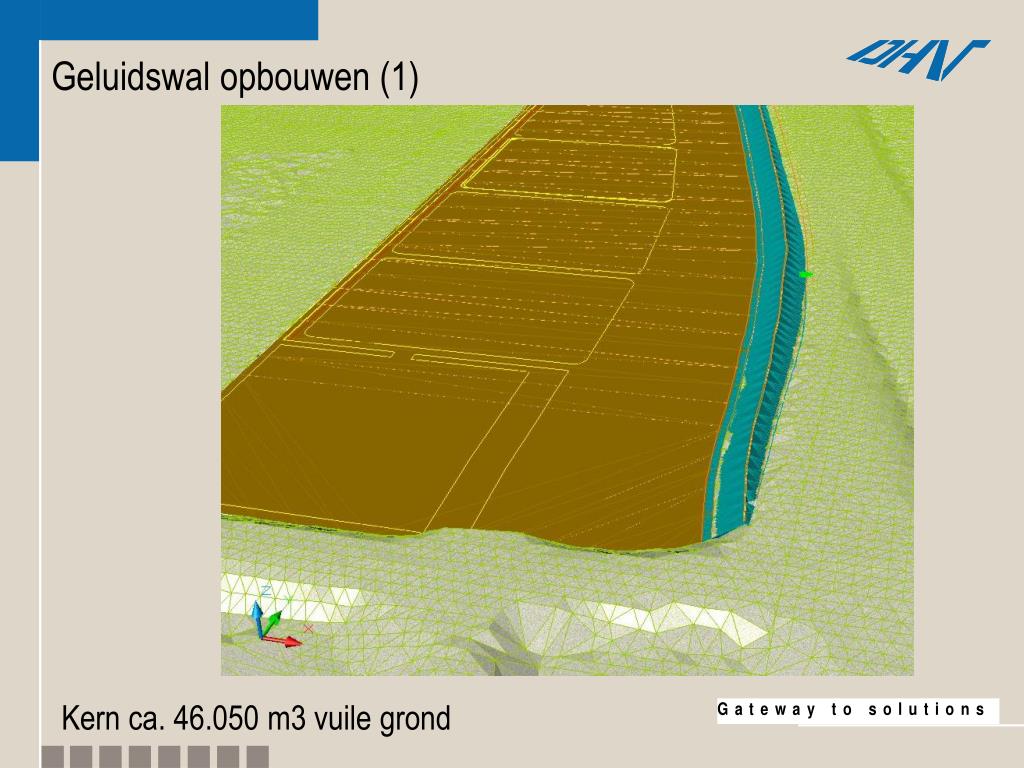

  6. Geluidswal opbouwen (1) Kern ca. 46.050 m3 vuile grond

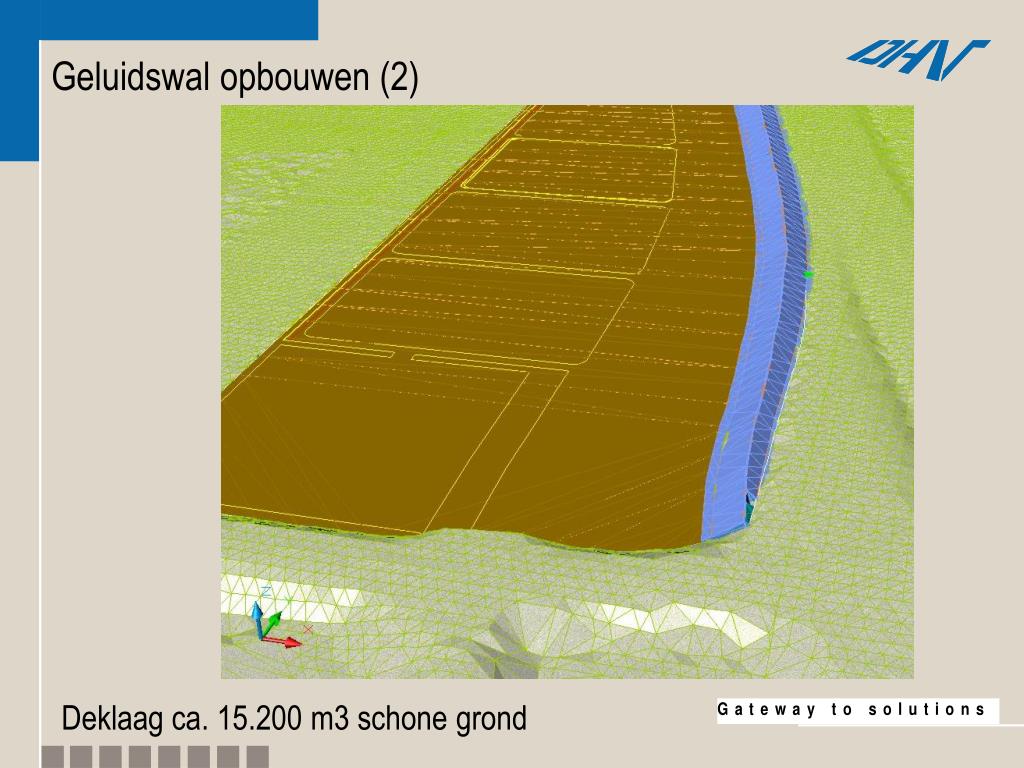

  7. Geluidswal opbouwen (2) Deklaagca. 15.200 m3 schone grond

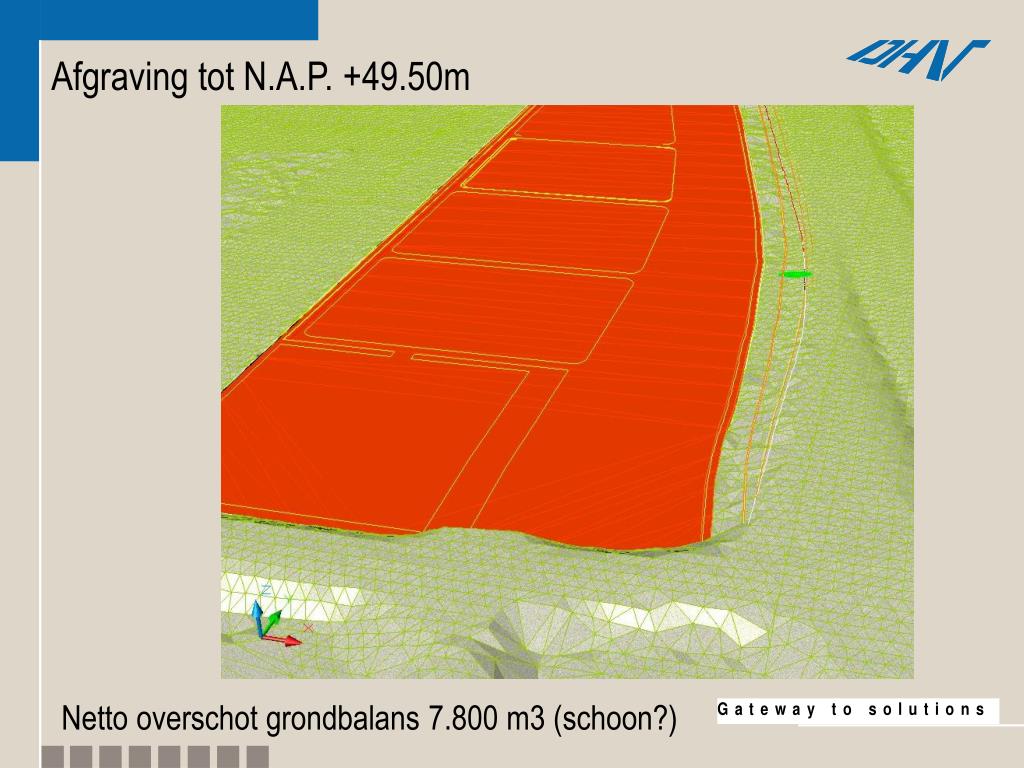

  8. Afgraving tot N.A.P. +49.50m Netto overschot grondbalans 7.800 m3 (schoon?)

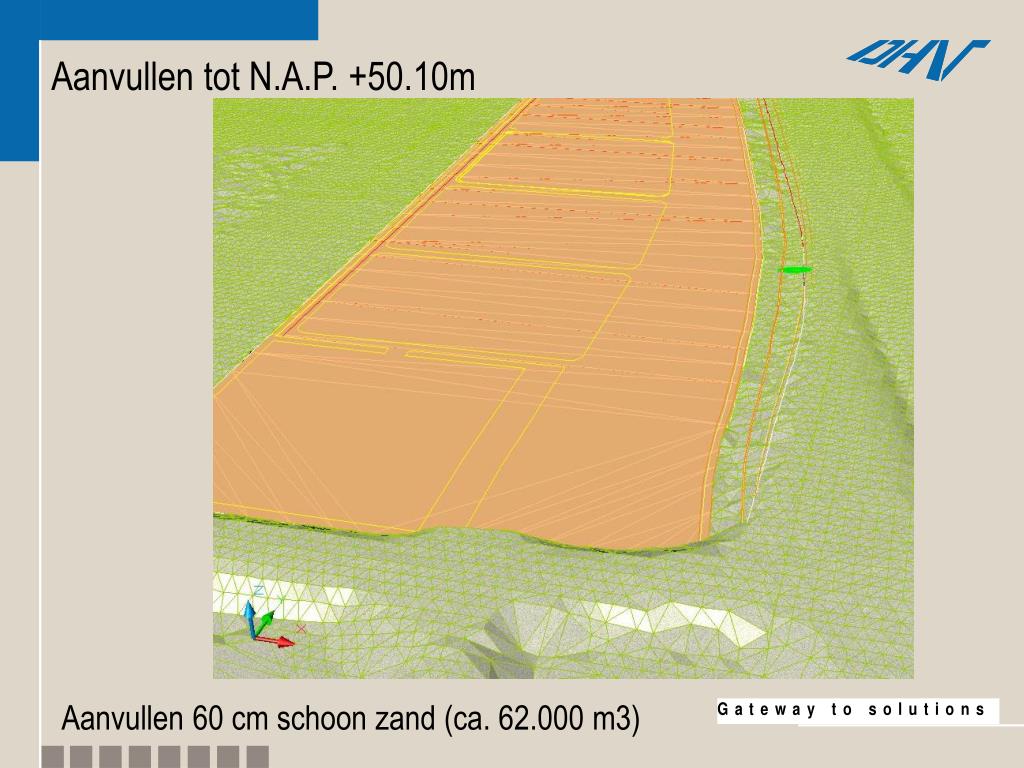

  9. Aanvullen tot N.A.P. +50.10m Aanvullen 60 cm schoon zand (ca. 62.000 m3)

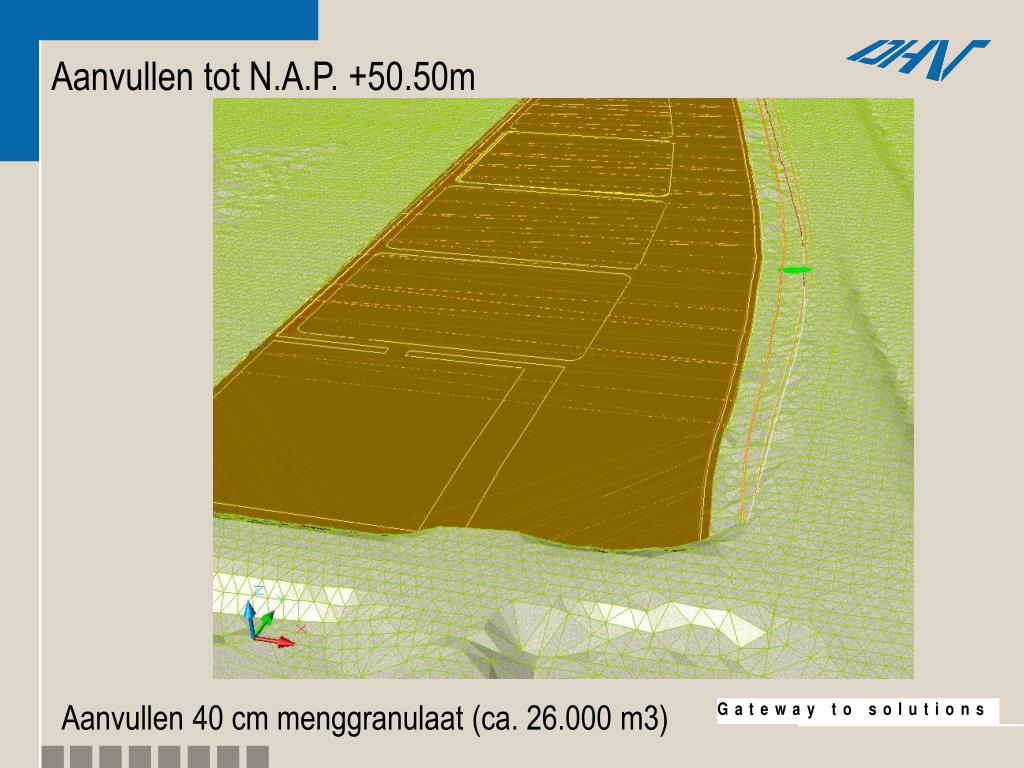

  10. Aanvullen tot N.A.P. +50.50m Aanvullen 40 cm menggranulaat (ca. 26.000 m3)

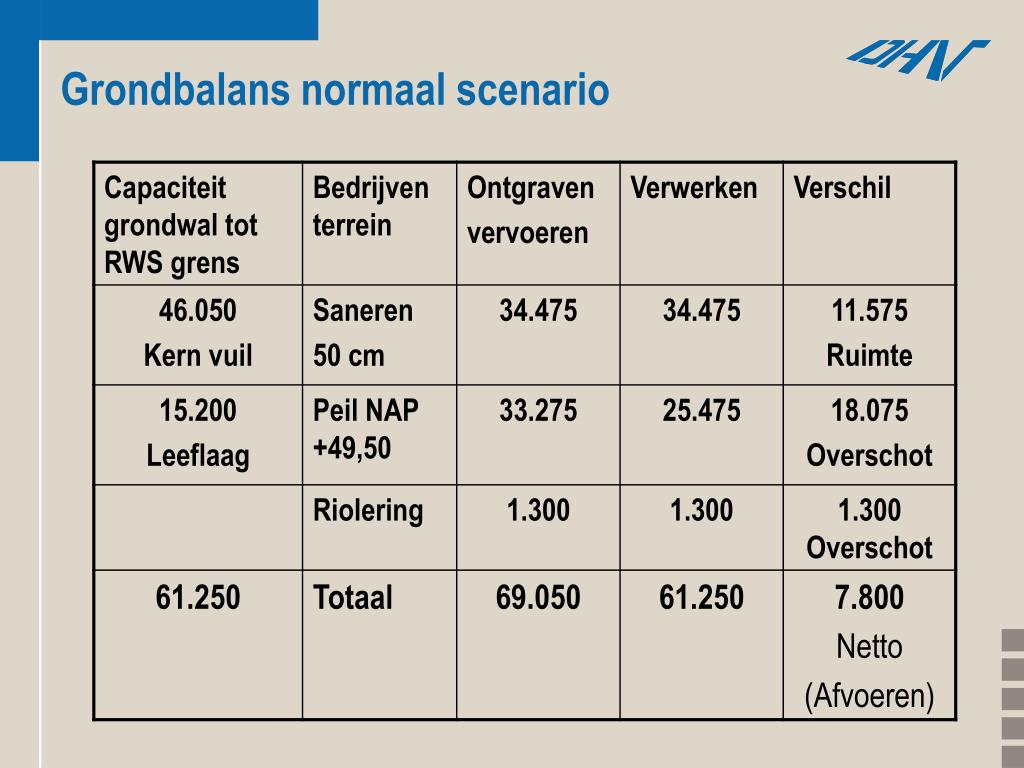

  11. Grondbalans normaal scenario

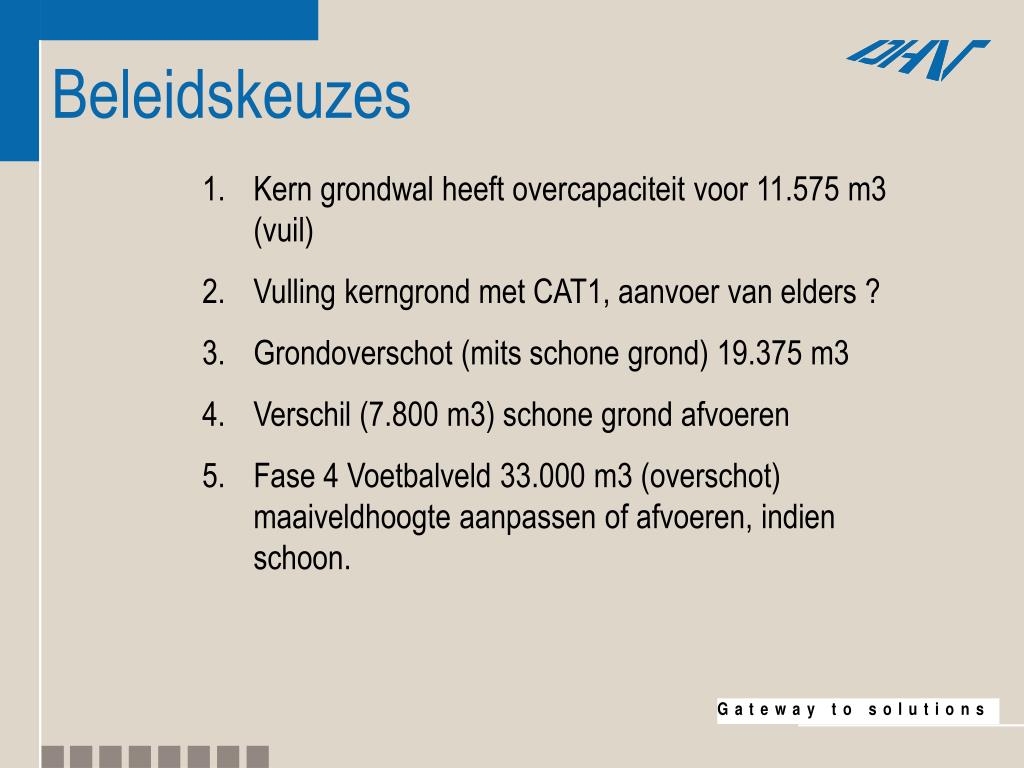

  12. Kern grondwal heeft overcapaciteit voor 11.575 m3 (vuil) • Vulling kerngrond met CAT1, aanvoer van elders ? • Grondoverschot (mits schone grond) 19.375 m3 • Verschil (7.800 m3) schone grond afvoeren • Fase 4 Voetbalveld 33.000 m3 (overschot) maaiveldhoogte aanpassen of afvoeren, indien schoon. Beleidskeuzes

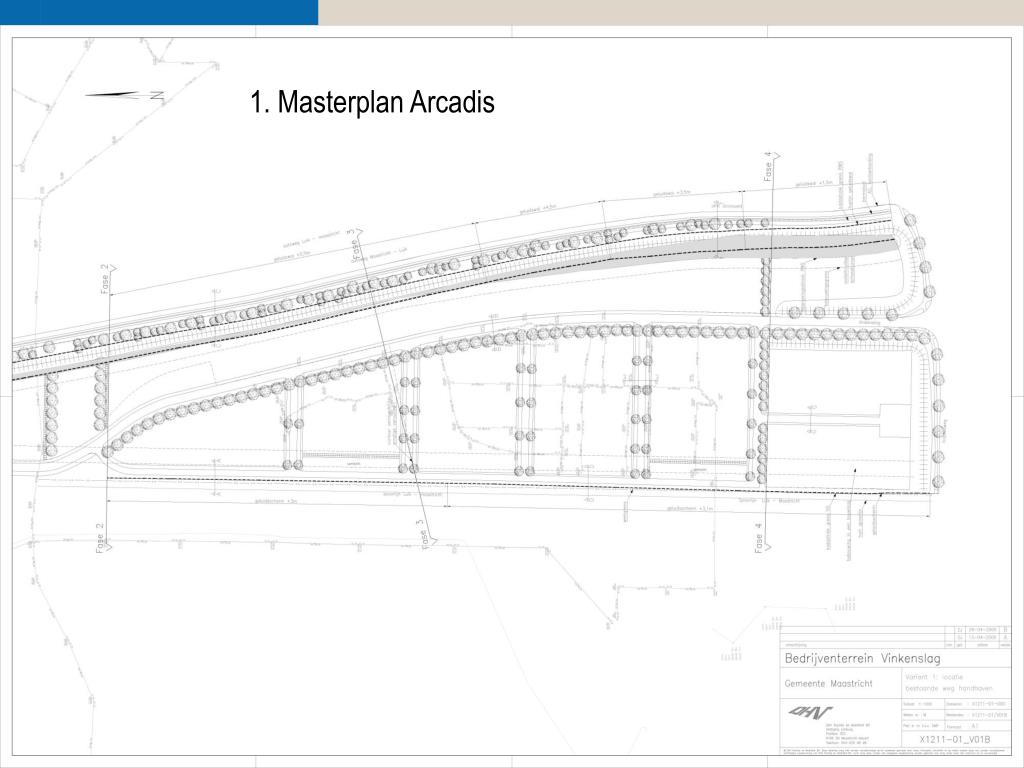

  13. 1. Masterplan Arcadis

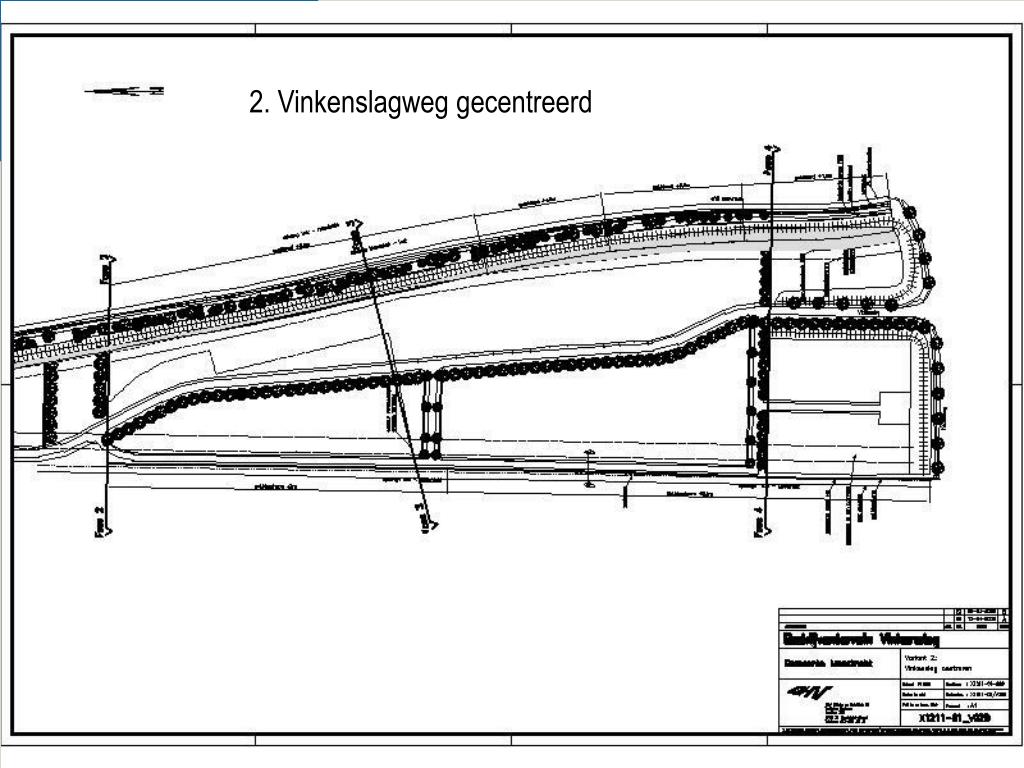

  14. 2. Vinkenslagweg gecentreerd

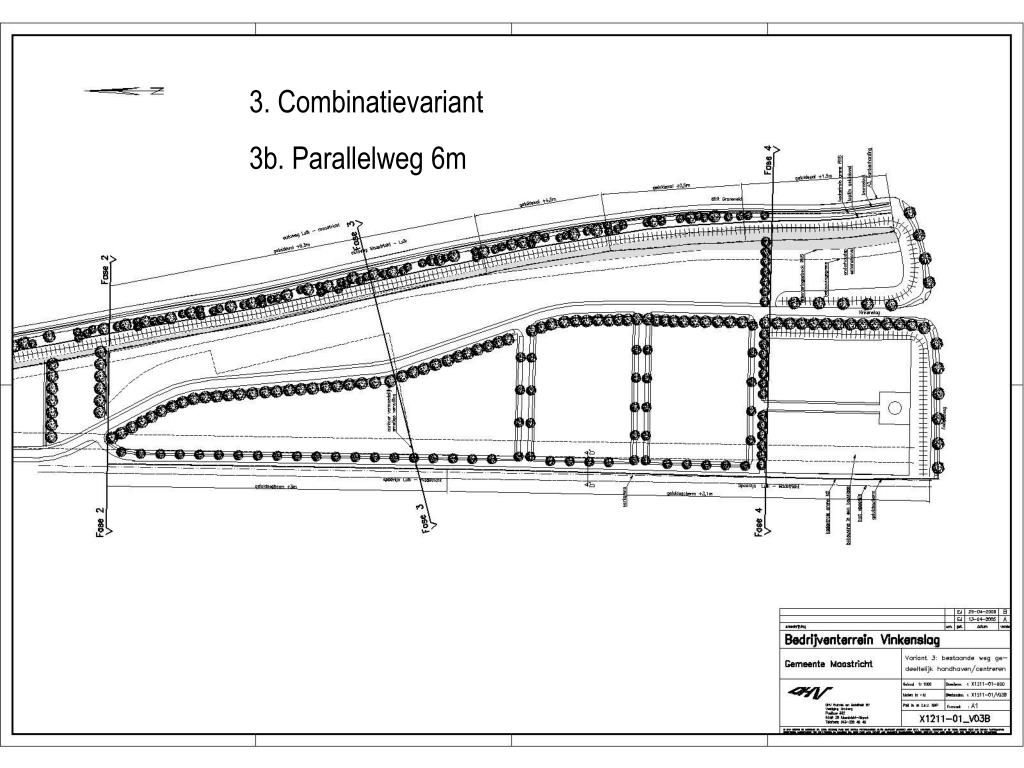

  15. 3. Combinatievariant 3b. Parallelweg 6m

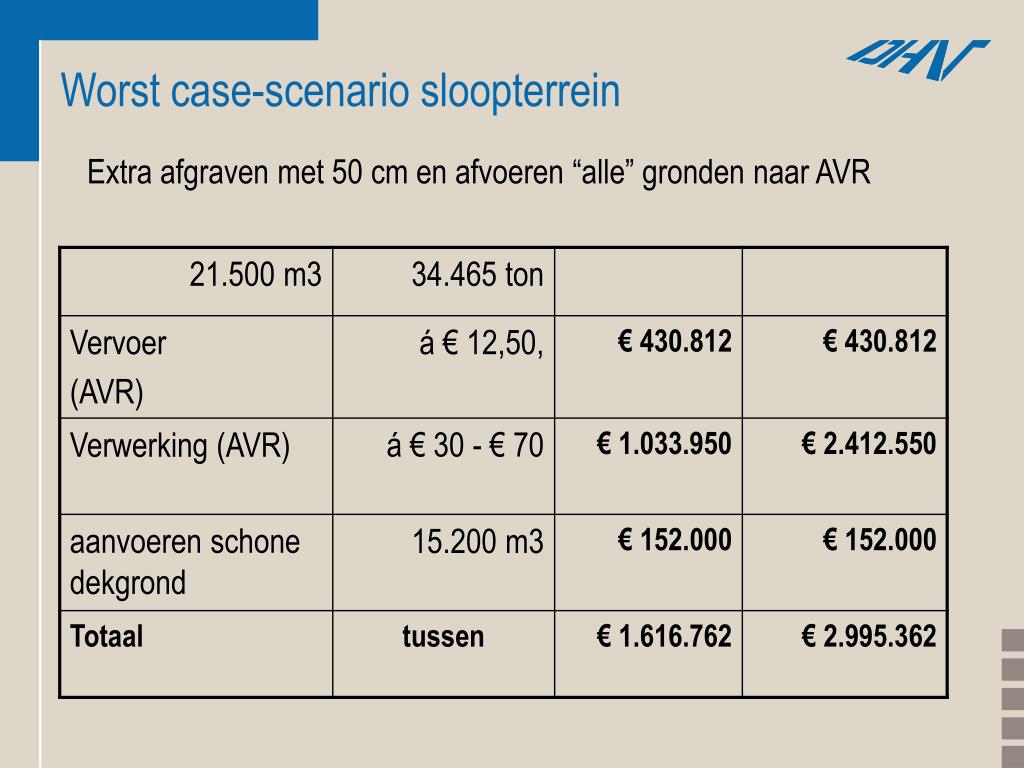

  16. Worst case-scenario sloopterrein Extra afgraven met 50 cm en afvoeren “alle” gronden naar AVR

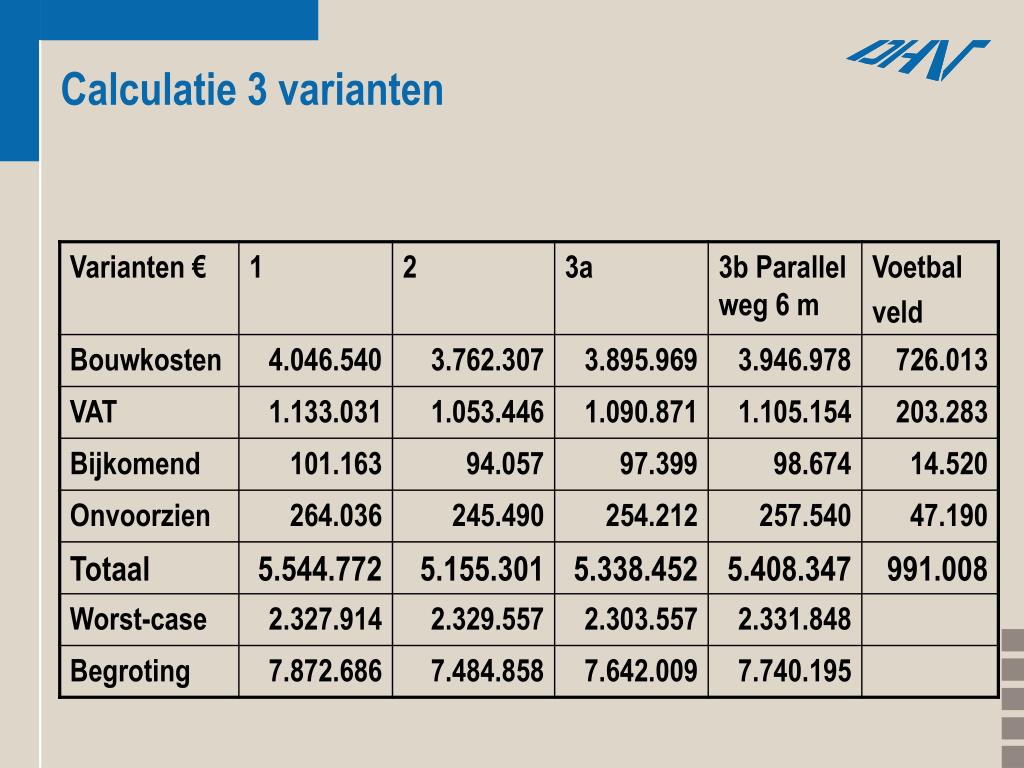

  17. Calculatie 3 varianten

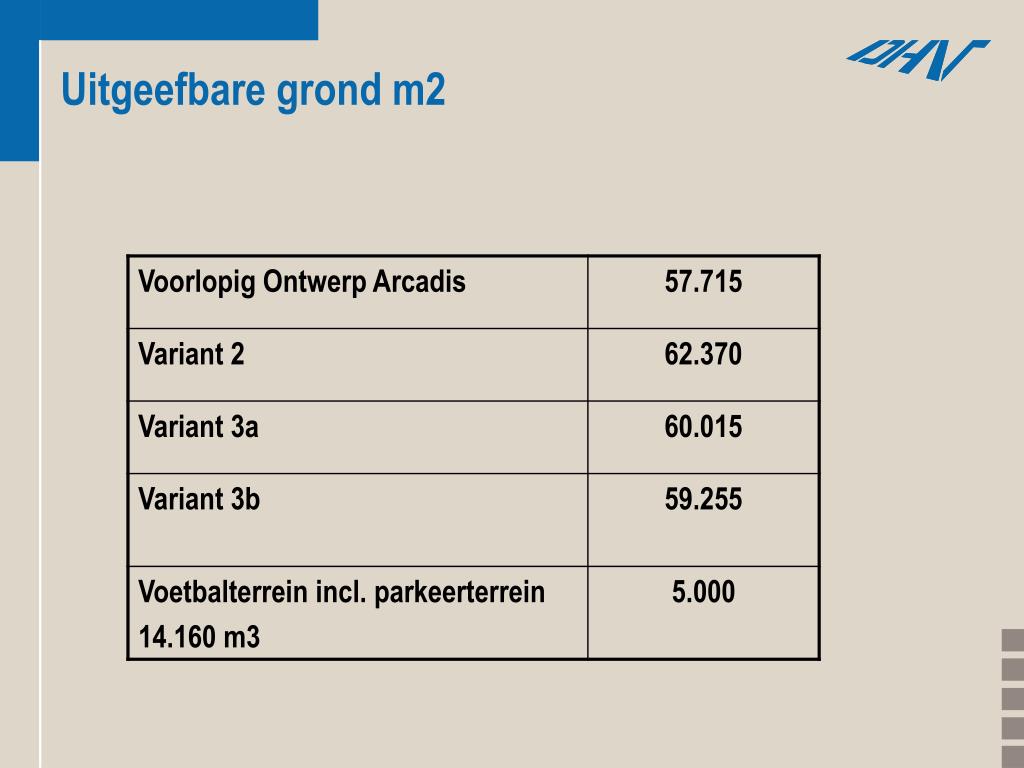

  18. Uitgeefbare grond m2
