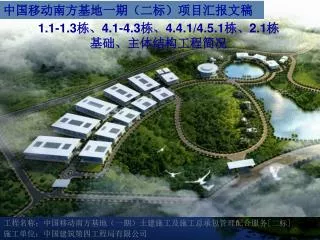

中国移动南方基地一期（二标）项目汇报文稿 1.1-1.3栋、4.1-4.3栋、4.4.1/4.5.1栋、2.1栋基础、主体结构工程简况 工程名称：中国移动南方基地（一期）土建施工及施工总承包管理配合服务[二标] 施工单位：中国建筑第四工程局有限公司
一、工程信息概述 1、工程信息
2、工程概况 中国移动南方基地工程是由中国移动通信集团广东有限公司投资兴建的省重点工程，它是一个综合性群体电信类办公及生产用房区工程。中国移动通信南方基地规划总用地426500.6㎡，一期总建筑面积约177497 ㎡。一期项目分为两个标段，我司为第二标段的总承包单位，包括1.1、1.2、1.3产品研发中心，2.1网管监控展示中心，4.1、4.2、4.3会议交流中心，4.4.1、4.5.1研发交流中心，总建筑面积为68015㎡。由我司承建的中国移动南方基地一期 (二标)工程自2008年7月30日开工建设以来，积极配合业主的建设要求，二标工程有序施工。由于中国移动南方基地对各单体建筑的功能使用需求，以及设计意图更改等原因，1.1～1.3栋于2010年4月份完成；4.1～4.3、4.4.1、4.5.1栋于2009年1月份开始兴建，于2010年10月份主体完成；而2.1栋是中国移动南方基地的标志性建筑，由于功能设计的更改造成2.1栋一直不能开工，直到2011年3月份才出基础设计图纸，开始施工。因此从2011年度至今，我项目部基本上全部投入到2.1栋的兴建当中。该项目质量目标是按《2005最新房屋建筑工程施工验收评定行业标准国家标准及强制性条文》执行，一次验收合格通过并力创“广东省优良样板工程证书” 。一期（二标）工程总平面图如下：
一期（二标）总平面图 4.2 4.1 4.3 4.5.1 4.4.1 2.1 1.1 1.2 1.3
1.1-1.3栋建筑剖面图 4.1-4.3栋建筑剖面图
4.4.1/4.5.1栋建筑剖面图 2.1栋结构剖面图
3、建筑概况 1.1-1.3栋栋钢筋混凝土框架结构地上5-6层，地下1层。产品研发中心主要建筑功能为办公通信机房，建筑总高度为23.85m，总建筑面积为42886㎡.建筑外墙主要采用玻璃幕墙及铝合金幕墙，屋面主要有种植屋面及面砖屋面二种。 4.1-4.3栋栋钢筋混凝土框架结构地上4层，地下1层，局部地下2层。主要建筑功能为办公建筑，建筑总高度为17.615m，总建筑面积为16188㎡.地下部分设有地下车库、缓坡式绿化下沉式庭院、室内游泳池，游泳池顶采用玻璃钢架结构，建筑外墙主要采用玻璃幕墙及铝合金幕墙，屋面主要为种植屋面。 4.4.1/4.5.1栋钢筋混凝土框架结构地上5层，主要建筑功能为办公建筑，建筑轴线为27.3m×12.6m，建筑总高度为18.50m,总建筑面积为2804㎡ 2.1栋建筑为网管控制中心，采用倒置式喇叭型设计，喇叭口双曲线结构面施工高度达到22.12 m。圆形建筑外围投影半径39.2m，首层占地半径为19.735 m,建筑总面积为6137㎡。局部地下室分为A区和B区，中间靠地下管廊连接，开挖深度-6.5m，建筑面积910 ㎡ 。 地上建筑四层。
4、结构概况 1.1-1.3栋钢筋混凝土框架结构5～6层，地下室一层，场地抗震设防烈度为7度，场地类别为Ⅱ类，结构混凝土强度等级主要有C30、C35、C40等级。地下室抗渗等级为S6、地下室主要有-5.25m、-5.34m、-6.05m、-6.25m等高程，局部含设备管线夹层。结构外廊采用钢结构，外廊钢柱为φ400×10，钢柱内灌注C30混凝土。 4.1-4.3栋结构概况相似。 2.1栋本工程结构比较复杂，外围斜柱为型钢混凝土柱，外围斜柱间填充轻质混凝土做成双曲线轻质隔墙；外围环梁不单含有劲性钢梁，三层以上外环梁再增加预应力钢筋以增强受力；建筑外围设计有悬挑钢梁结构螺旋坡道；屋面中空部位采用钢结构顶盖为钢结构网架，屋顶板采用组合压型钢板楼板；屋面外围为上人屋面采用面砖屋面；建筑外墙采用落地玻璃幕墙。基坑深度6.5m左右，局部最深处-7.8m。结构混凝土强度等级主要有C35、C40等级。
后勤组 林金荣 王新亮 合同预算组 余清河 林锦华 项目经营经理 蔡 旭东 财务组 黄明龙 付玉珍 质量组 李元聪 各专业施工班组 项目技术负责人 俞爱军、陈金文 项目执行经理 沈熙智 指挥长 马俊义 项目经理 张劲松 技术组 周香英 蔡伟志 安全文施组 余亮 材料组 官金俊 刘梅高 蔡金贤 项目副经理 杨国章 施工组 郭秋国 林金堂 5、组建项目管理体系
6、新技术应用 （1）全站仪测量应用技术 （2）粗直径钢筋直螺纹正反丝机械连接 （3）推广应用III级钢筋 （4）钢管混凝土、劲性钢结构、预应力混凝土技术的应用技术 （5）新型建筑防水材料应用技术（EVA防水卷材） （6）建筑钢结构的应用 （7）网架结构球形节点连接技术 （8）推广采用节能型墙体材料 （蒸压灰砂砖和陶粒空心砌块 ） （9）计算机应用与管理技术 7、工程重点、难点及保证措施 （1）深基坑施工：制定专项施工方案，邀请专家论证；施工时严格遵照方案实施，并做好连续监测。 （2）钢结构吊装技术：钢结构施工前对细部进行深化设计，安装时使用全站仪三维定位,同时明确责任管理,确保施工质量。 （3）预应力结构技术应用 ：选择有实力的专业分包公司,严格控制各个施工环节, 对于预应力筋张拉控制方法、张拉顺序等均需进行重点分析。 （4）高支模施工 ：高支模方案经过设计和验算确定，支撑体系采用满堂式钢管脚手架，根据梁截面尺寸不同在底部增设不同数量的立杆，并在立杆设纵横及水平剪刀撑。请有关专家进行论证，确保施工方案合理可行。
二、施工质量管理 1、建立项目管理制度 1）质量责任制 2）图纸会审制度 3）施工过程“三检”制度 4）坚持“样板制” 5）施工验收制度 6）质量例会制度 7）技术交底制度 8）现场材料管理制度 9）持证上岗制度 2、全面质量管理 1）通过教育，使操作者由被动变为主动，提高全员的质量意识。 2）根据项目的特点，结合本企业的实际情况，制定质量方针，转化为短期目标，激发全体职工向这一目标努力工作。 3）建立各个环节的质量保证措施 围绕着质量目标，建立施工计划保证措施、现场施工管理保证措施、技术保证措施、质量检验保证措施、材料供应保证措施、经营管理保证措施、安全管理保证措施等。 4）建立QC小组，广泛收集项目生产和经营信息，并定期进行诊断咨询，动态分析、反馈、完善各项措施、标准、制度。 5）质量控制流程：计划→实施→检查→改进
3、施工组织设计及方案 1）总施工组织设计 2）钢筋、模板、混凝土、钢结构、预应力工程等专项方案 3）特殊工序施工方案（防水方案等） 4）安全专项施工方案（脚手架方案、高架支模方案、塔吊基础安装拆卸方案、物料提升机安装方案、汽车吊吊装方案等） 5）施工质量创优方案 6）安全文明施工管理方案 4、施工过程质量控制 工程的施工过程中，我们严格按照施工图纸、设计变更和合同要求组织施工，且质量控制资料齐全，符合设计及施工规范要求。现场在业主和监理的监督下，对有问题的地方及时整改，现场所有进场材料都严格进行报验，经检验全部合格；材料按规定监督抽检全部合格；混凝土试块强度数理统计全部合格。
三、项目单体工程已完成情况 1、1.1~1.3栋、4.1~4.3栋、4.4.1/4.5.1栋现场施工质量例举 • 桩基础部分
垫层施工完毕 • 涂刷水泥基防水涂料 • 2层1.5EVA防水卷材 • 底板EVA防水卷材施工
地下室顶板钢筋 • 地下室底板钢筋
直螺纹套筒接头 • 电渣压力焊接头
混凝土浇筑施工 • 楼板面层收光
混凝土连续洒水养护 • 混凝土竖向结构挂膜淋水养护
2、项目单体工程完工情况 （1）1.1~1.3栋工程于2010年4月份已完成，实体形象如下
（2）4.1~4.3栋工程于2010年10月份已完成，实体形象如下（2）4.1~4.3栋工程于2010年10月份已完成，实体形象如下
（3）4.4.1、4.5.1栋工程于2010年10月份已完成，实体形象如下（3）4.4.1、4.5.1栋工程于2010年10月份已完成，实体形象如下
四、在建2.1栋工程情况 1、2.1栋建筑效果图（圆形倒喇叭状） BIM建筑信息模型图（利用参数化的三维建模解决结构与建筑、机电安装等之间的矛盾关系，完善设计与施工）
2、2.1栋现场施工质量例举 • 垫层找平施工 • EVA防水卷材施工 • 桩基础部分
结构梁钢筋 • 首层钢筋绑扎
钢结构型钢柱进场 • 钢结构型钢柱安装
混凝土储水养护 • 混凝土外观质量
地下室顶板外观质量 • 楼层梁板外观质量
柱头外观质量 • 柱外观质量
圆柱外观质量 • 斜柱外观质量
主体钢结构安装完成；屋面层竖向构件砼施工完成；屋面层梁板等水平构件钢筋完成40%，模板完成50%。计划10底结构封顶，12月份以前完成屋顶网架、外螺旋坡道安装，2013年元月中旬以前落架完成。主体钢结构安装完成；屋面层竖向构件砼施工完成；屋面层梁板等水平构件钢筋完成40%，模板完成50%。计划10底结构封顶，12月份以前完成屋顶网架、外螺旋坡道安装，2013年元月中旬以前落架完成。 3、2.1栋目前形象进度
以上为南方移动项目简况汇报完毕！ 请各位领导专家批评斧正，同时感谢各位领导的督导之力！谢谢！
