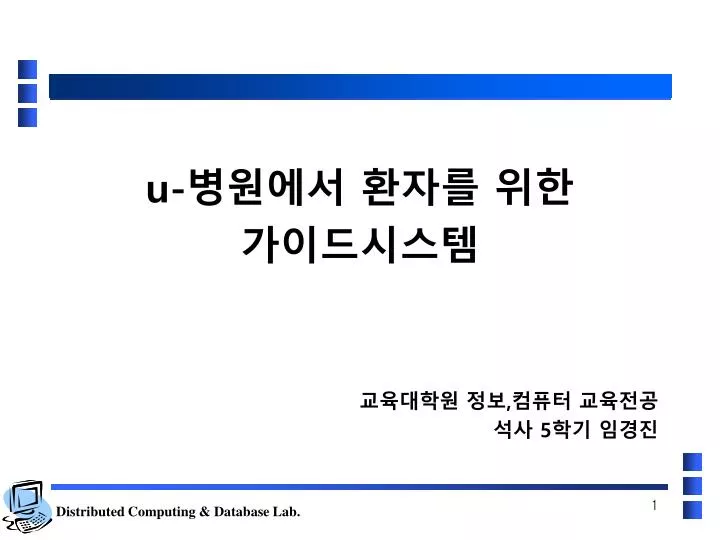

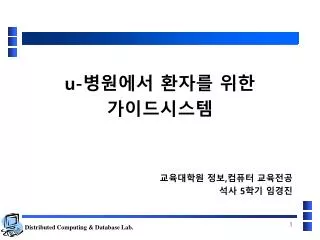

u- 병원에서 환자를 위한 가이드시스템 교육대학원 정보 , 컴퓨터 교육전공 석사 5 학기 임경진

1. u-병원에서 환자를 위한 가이드시스템 교육대학원 정보,컴퓨터 교육전공 석사 5학기 임경진

2. 목 차 서 론 연구배경 및 필요성 연구목적 관련연구 실내위치추적 서비스 에이전트 기술 병원 가이드 시스템 시스템 특징 시스템 구조 시스템 구성요소 병원 가이드 응용 서비스 u-병원 정보시스템 구조 u-병원 정보 제공 서비스 서비스수행결과 결 론

3. “서 론” 1. 연구배경 및 필요성 2. 연구목적 Ⅰ

4. 서 론 연구배경 및 필요성 유비쿼터스 환경의 발달 다양한 센서와 모바일 디바이스들의 발전으로 통신인프라 기반 제공 병원환경의 변화 u-병원환경에 적합한 서비스 필요 상황 정보와 센서 및 장치들의 통신, 상호운영을 지원하는 기술 및응용서비스 필요

5. 서 론 연구 목적 멀티에이전트 기반 분산프레임워크를 바탕으로 병원을 대상으로 하여 병원 내 환자들에게 병원의 시설 정보와 검사를 받기 위해 내원한 환자들에게 각 검사실을 안내해주는 가이드 시스템을 제공 환자의 길 안내, 병원 내 정보안내(검사확인 유,무) 환자식별, 환자 별 건강정보 환자의 길 안내 병원정보안내(위치기반 정보 : 검사실)

6. “관련 연구” 1. 실내위치추적 기술 2. 에이전트 기술 Ⅱ

7. 관련연구 실내위치추적 기술 RFID RFID분야는 고정된 개체 인식코드 획득수준의 기술 수준에서 주변 환경 인지, 개체간 통신, 상황인지능력 등이 부가되어 유비쿼터스 센서로서의 역할이 더욱 확대되고 있다. RFID 서비스 모델

8. 관련연구 실내위치추적 기술 RFID RFID 하드웨어 개발 동향

9. 관련연구 실내위치추적 기술 RFID의 장점 No line of sight 동시에다수 인식 보다 많은 정보 저장(개별ID) 리더기를통하여 새로운 정보 기록 센서와의 결합

10. 관련연구 실내위치추적 기술 RFID의 시스템구성 태그 정보를 송수신한다는 합성어, 고유정보를 저장하는 IC칩과 안테나로구성 리더기 태그의 정보를 판독, 기록. 무선 트랜시버와 안테나를 내장 네트워크 리더기와 호스트 컴퓨터는 통상적으로 RS-232등 유선으로 연결되는데 통신기술의 발달에 따라 무선 통신방식의 채택이 많아짐

11. 관련연구 실내위치추적 기술 RFIDTag의 종류

12. 관련연구 실내위치추적 기술 병원에서 RFID 적용사례 원주 기독병원 의료관리시스템 RFID 기반의 신생아 관리를 위해서 인텔 코리아와 LG CNS에 의해 개발. 신생아의 발목 팔찌에 부착된 RFID 태그를 통해 전달된 정보를 PDA RFID 리더를 통해 수집하고 신생아실 모니터나 프린터로 출력되며 가족들에게 실시간 제공. 대구의료원 검강검진센터 스마트카드와 RFID시스템을 이용 직원카드에 적용하여 출/퇴근 관리 및 환자의 접수 및 발급에 관련된 업무처리에 적용. RFID를 이용하여 환자에게 투약 및 수혈되는 약품관리를 위한 태그로 사용, 수술 환자에 대한 정보를 태그에 담아 환자에 부착하여 환자확인 및 수술 관련 자료 조회 확인.

13. 관련연구 실내위치추적 기술 세브란스 병원의 RFID 기반의 환자관리 시스템은 환자의 팔목에 기본적인 진료 정보 내용을 담아 팔찌모양의 전자태그를 부착, 간호사는 PDA형태의 리더기를 이용, 해당정보를 읽는 시스템 운영. 한국 유니시스에서는RIFD를 이용하여 현재 노인의 건강상황과 위치를 실시간 으로 파악하는 노인전문 병원의 관리시스템을 운영. 위의 RFID관련연구에 따른 RFID 시스템에 대한 연구를 바탕으로 그 기능들과 병원을 대상으로 한 RFID 시스템의 많은 사례들을 제시하고 기존의 병원중심의 연구가 아닌 본 논문에서 제안하는 가이드 시스템은 환자를 고려한 안내 시스템을 제안하고자 한다.

14. 관련연구 에이전트 기술 멀티 에이전트는 하나 이상의 에이전트들로 이동성을 지원하는 에이전트. 시스템 정보를 수집하는 에이전트, 보안을 지원하는 에이전트 등이 있음. 각각 고유한 동작의 에이전트들이 상호간의 협동 작업을 통해 복잡한 문제해결멀티 에이전트 표준화 기구인 FIPA에서는 멀티 에이전트를 지원하는 시스템간의 호환성을 고려하여 표준화 권고안을 개발하여 장려하고 있다. 에이전트 관리 참조 모델

15. 관련연구 에이전트 기술 특정 서비스는 에이전트들 중 필요한 에이전트만이 구성원의 요청에 따라 동작 서비스를 수행하는 에이전트의 논리적 동작과정은 아래 그림과 같다. Client1의 사용자가 임의의 서비스를 받고자 할 때, 인터페이스에이전트에서는 이벤트가 발생하게 된다. 이는 동일 노드 내에 있는 메신저 에이전트로 보낸다.

16. 관련연구 RFID 미들웨어 구성 RFID를 이용한 병원의 정보 시스템 구축사례와 함께 중요한 소프트웨어 기술로는RFID 미들웨어가 있다. RFID 미들웨어는 센서 디바이스들과 서버 사이에 연결하는 기능을 담당하며, 새로운 장비가 추가 및 변경 되거나 업무프로세스가 바뀌더라도 다른 부분에 영향을 주지 않도록 제공 한다. . Server 리더디바이스관리기 리더 시스템 설정 리더 Adapter Reader 1 Reader 2 Reader 3 무선 RF 통신 Tag Tag Tag Tag

17. “병원 가이드 시스템” 1. 시스템특징 2. 시스템 구조 3. 시스템 구성요소 Ⅲ

18. 병원 가이드 시스템 시스템 특징 환자정보 수집 및 출력 단말기를 통해 환자식별, 이동 방향등 파악 검사실 정보와 환자정보가 한 장치로 처리 PDA,UMPC를 통해 효율적인 정보 소통 환자정보 처리 실시간 환자 정보 기록 환자의 예상경로 파악 및 안내

19. 병원 가이드 시스템 시스템 구성요소 환자정보 DB 환자정보관리서버 환자위치분석서버 환자정보처리 Server DOGF,TMO CDOGF,TMOSM 환자위치확인기 RFID 리더기 PDA, UMPC 환자정보수집및 출력 Client

20. 병원 가이드 시스템 시스템 구성요소 서버 측에는 환자 이력 정보를 갖고 있는 DB와 환자 정보를 제공하는 서버가 있음. 분산객체 그룹 컴포넌트 들과 TMO 객체에 의해 클라이언트 요청에 따라 환자 정보를 처리하여 정보를 제공함. 클라이언트 측은 모바일 디바이스로 리더기와 병원 내 환자 위치를 주기적으로 파악하기 위한 환자 위치 확인기가 있으며, C-DOGF가 위치하며, 서버측의TMO 객체들과 정보 교환을 위해 상호작용하는데 TMOSM을 이용한다.환자의 현재 위치와 다음 검사실의 위치를 파악하기 위해 각 검사실에 설치된 RFID 태그와 환자가 병원에서 제공한 RFID 리더기가 부착 되어 있는 모바일 기기의 데이터를 통해서 환자의 위치분석과 위치안내가 이루어진다.

21. 병원 가이드 시스템 시스템 구성요소 가이드 시스템의 소프트웨어 구조 JADE 기반의 멀티에이전트 플랫폼과 분산객체그룹 프레임워크를 포함한 구조를이용한다. 클라이언트의 타입에 따라 모바일 디바이스인 경우 Compact-DOGF를 사용한다. 가이드 시스템을 위한 소프트웨어 구조는 크게 3가지로 에이전트 모듈, 분산객체그룹 컴포넌트 그리고 동적 보안 엔진으로 구성된다. 에이전트 모듈은 JADE 멀티에이전트 플랫폼을 기반으로 서비스 제공을 위한 에이전트들로 구성된다. 분산객체그룹 컴포넌트들은 물리적인 센서, 디바이스, 기기들과 이들과 상호작용하는 분산객체들의 그룹화 기능을 제공한다. 동적 보안 엔진은 병원에 방문한 환자 별로 제공할 안내 정보를 제공하기 위한 보안 서비스를 제공한다.

22. 병원 가이드 시스템 단말기 지원 인터페이스 및 미들웨어 Application Interface Layer CDOGF 플랫폼 위치정보요청 및 응답처리 위치정보관리 공통API 프로파일관리 Mapping DB Between RFID & LBS RFID 인증 위치정보제공 Privacy & Security DB 부가정보

23. “병원 가이드 응용 서비스” 1. u-병원 정보시스템 구조 2. u-병원 정보 제공 서비스 3. 서비스 시나리오 Ⅳ

24. 병원 가이드 응용 서비스 U-병원 정보 시스템 구조

25. 병원 가이드 응용 서비스 U-병원 정보 제공서비스 환자식별, 환자별 건강정보 환자의 길 안내 병원정보안내(위치기반 정보 : 검사실)

26. 병원 가이드 응용 서비스 U-병원 정보 제공서비스 사용자 GUI화면 사용자 로그인 화면 검사 내역 및 순서 검사실 3 검사 순서 주의 사항 위장투시나 위내시경, 동위원소검사를 시행하고자 할 때에는 초음파검사를 최우선 순위로 시행하여야 합니다. 복부 내의 장기를 정확히 진단하기 위하여 전처치가 필요한 경우가 있습니다. 전처치로 금식이 필요한 검사는 오전에 검사하며, 금식이 필요 없는 검사 및 기타 부위 검사는 오후에 시행합니다. u-hospital Guide System 1. 초음파 2. 심전도 3. X-Ray 2 사용자 현재 위치 및 검사 내역과 순서 정보 검사실 주의 사항 정보 1

27. 병원 가이드 응용 서비스 U-병원 정보 제공서비스 가이드 시스템 목표 구성도 가이드시스템 서비스 통합센터 중계기 가이드정보시스템 RFID 리더기

28. 병원 가이드 응용 서비스 U-병원 정보 제공서비스 시나리오 환자별 안내 정보 제공 검사 받을 정보 리스트 검사 받을 장소 정보제공 지리정보 및 위치정보 검사 받은 곳 체크 및 다음 경로 정보제공 RFID,Tag 각검사실입실 확인 환자실별&검사실위치 - 각 환자에게 ID와PassWord제공 - 검사 받아야할 리스트 정보(예: 내시경,혈액검사,초음파) - PDA&모바일기기를 통해 환자가 안내 받아야 할 맵제공

29. 병원 가이드 응용 서비스 U-병원 정보 제공서비스 시나리오 1. 병원에 내원한 환자에게 모바일 디바이스를 제공한다. 2. 환자는 모바일 디바이스를 통해 본인의 이름과 주민등록번호를 입력한다. 3. 해당 환자가 검사해야할 내역과 순서에 대한 정보를 모바일 디바이스의 GUI를 통해 확인한다. 4. 출력된 검사 내역을 기초로 검사실로 향하는 환자의 현재 위치와 목적지를 출력한다. 5. 해당 검사실에 위치한 환자는 검사실의 주의 사항을 확인한다. 6. 환자는 검사를 시행하고, 해당 검사실에서 검사확인에 대한 확인 정보를 교환하게 된다. 7. 4,5,6 번을 반복하여 검사를 완료한 환자는 해당 모바일 디바이스를 반납한다. 8. 모바일 기기의 환자 정보를 통해 추후 병원 검사결과 확인을 위해 다음 병원방문을 안내하게 된다.

30. 병원 가이드 응용 서비스 추후 연구내용 병원의 각 검사내용의 순서대로 리스트정보 작성 GUI구상 구체적인 시나리오작성 시스템 구조 구체적으로 작성
