  1. Leitungsanlage • Einführung GS als Sicherheitseinrichtung Typ K für Kunststoff-Innenleitungen und als Zusatzeinrichtung (Manipulation) als Typ K oder Typ M • Neu mit aufgenommen Klemmverbindungen nach VP 600 (Geopress) • Einführung des GS als Sicherheitseinrichtung (Typ K, Schließfaktor 1,45) • Klemmverbinder nach VP 600 neu aufgenommen Neues aus dem DVGW Regelwerk Gas 03. April 2007

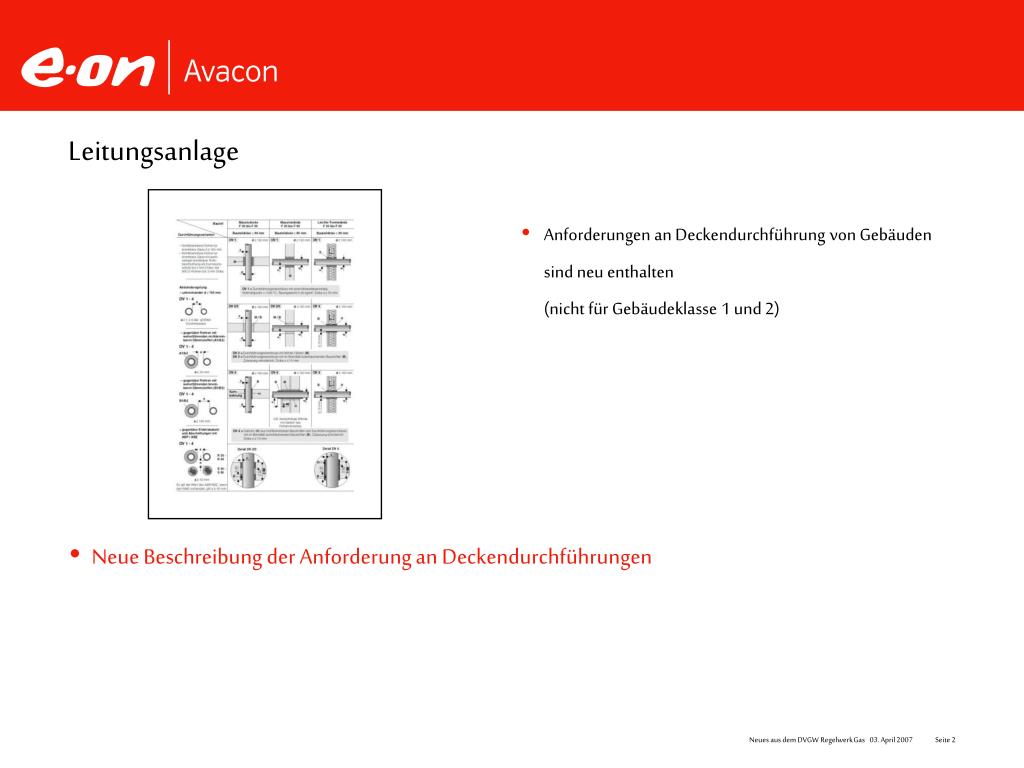

  2. Leitungsanlage • Anforderungen an Deckendurchführung von Gebäuden sind neu enthalten (nicht für Gebäudeklasse 1 und 2) • Neue Beschreibung der Anforderung an Deckendurchführungen Neues aus dem DVGW Regelwerk Gas 03. April 2007

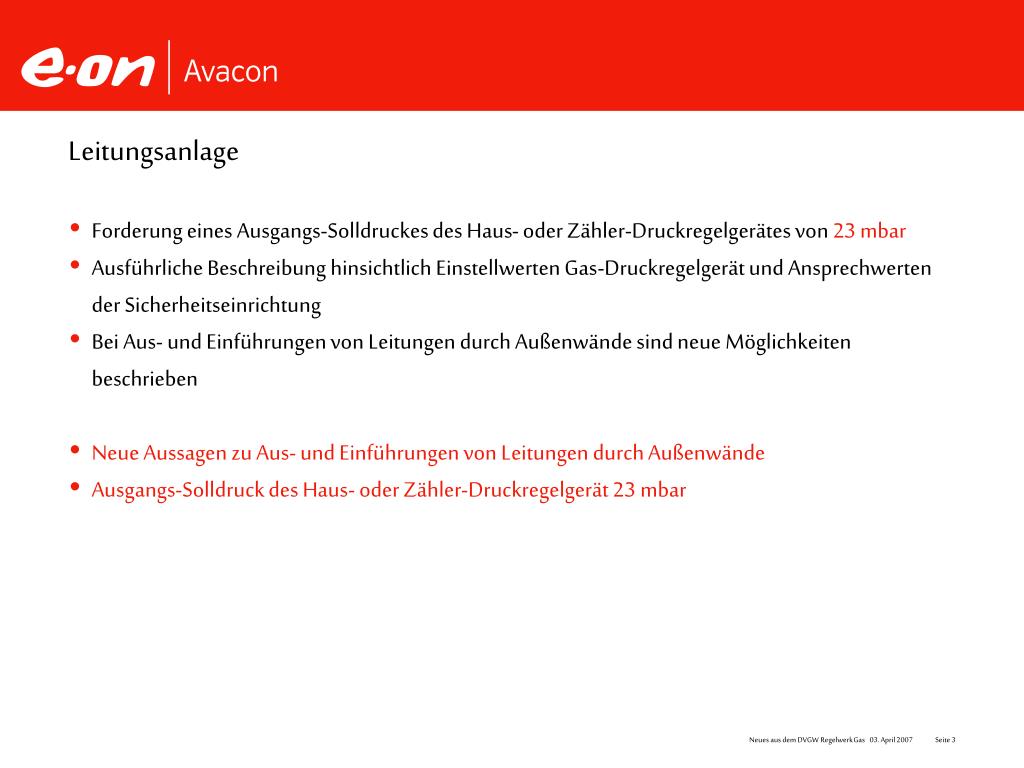

  3. Leitungsanlage • Forderung eines Ausgangs-Solldruckes des Haus- oder Zähler-Druckregelgerätes von 23 mbar • Ausführliche Beschreibung hinsichtlich Einstellwerten Gas-Druckregelgerät und Ansprechwerten der Sicherheitseinrichtung • Bei Aus- und Einführungen von Leitungen durch Außenwände sind neue Möglichkeiten beschrieben • Neue Aussagen zu Aus- und Einführungen von Leitungen durch Außenwände • Ausgangs-Solldruck des Haus- oder Zähler-Druckregelgerät 23 mbar Neues aus dem DVGW Regelwerk Gas 03. April 2007

  4. Leitungsanlage • Gebrauchsfähigkeitsprüfung aus DVGW AB G 624 ist mit integriert • Leckmengenmessung • graphisches Verfahren („Druckabfallmethode“) • Messung mit Leckmengenmessgerät im Text und rechnerisches bzw. graphisches Verfahren als Anhang 4 • G 624 „Restarbeitsblatt“ wird zukünftig ausschließlich das Abdichtverfahren behandeln • Gebrauchsfähigkeitsprüfung aus G 624 in TRGI aufgenommen • G 624 wird nur noch das Innenabdichtverfahren behandeln Neues aus dem DVGW Regelwerk Gas 03. April 2007

  5. Leitungsanlage • Hauptdruckprüfung (Dichtheitsprüfung) zukünftig 150 mbar für Leitungen mit Betriebsdrücken bis 100 mbar • Anpassungs- und Messzeiten abhängig vom Leitungsvolumen vorgegeben • Hauptdruckprüfung zukünftig 150 mbar • Neue Anpassungs- und Messzeiten Neues aus dem DVGW Regelwerk Gas 03. April 2007

  6. Leitungsanlage • Verpflichtende Vorgabe zur Übergabe von Protokollen über • Belastungs- und Dichtheitsprüfung • Inbetriebnahme • Instandhaltungshinweise durch das VIU an den Betreiber • Protokollvorlagen als Anhang 5 vorhanden • Verpflichtung zur Übergabe von Protokollen • Protokollvorlagen in TRGI enthalten Neues aus dem DVGW Regelwerk Gas 03. April 2007
