电子电路测试与测绘. 情境三 整机电路测试. 项目 1 整机电路的识图 项目 2 整机电路在线阻抗测试 项目 3 整机电路直流工作点测试 项目 4 整机电路波形测试. 九江职业技术学院. 电子电路测试与测绘. 项目一 整机电路的识图. 识读方法及步骤 a. 找出各部分单元电路在整机电路图中的具体位置即电路方框图的确定。 b. 分析交流信号传输。。 c. 各单元电路之间的控制信号分析。 d. 对特殊、重要的单元电路进行重点分析。. 九江职业技术学院. 电子电路测试与测绘. 项目一 整机电路的识图. 识读案例

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '情境三 整机电路测试' - errol


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide1

电子电路测试与测绘

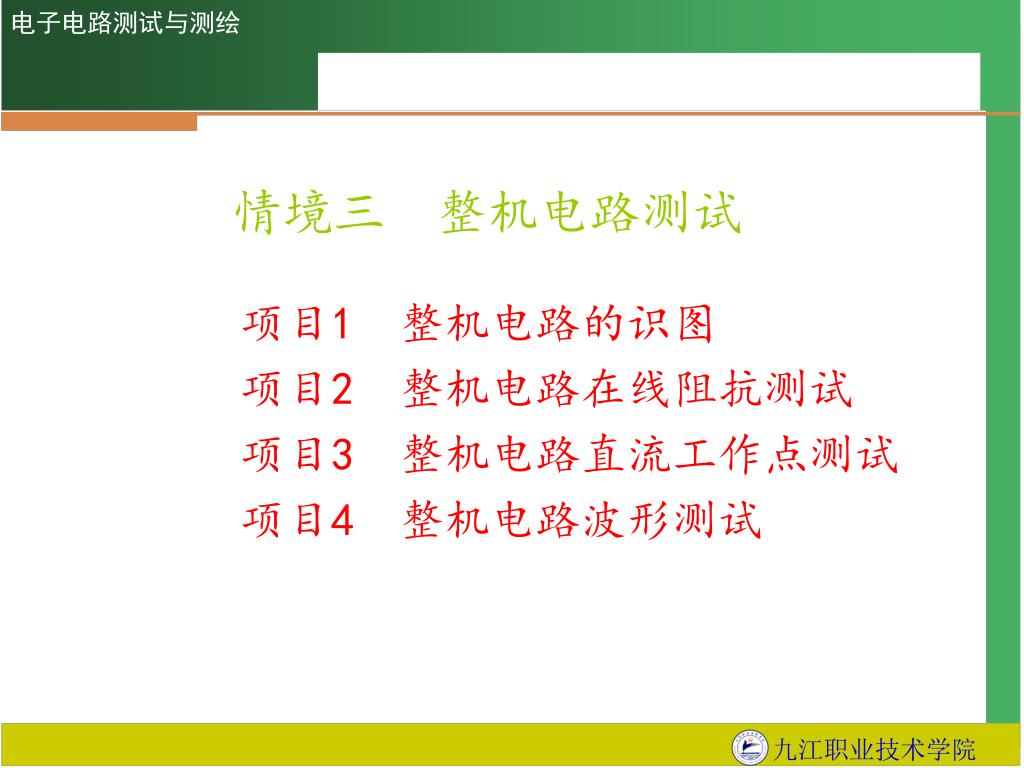

情境三 整机电路测试

项目1 整机电路的识图

项目2 整机电路在线阻抗测试

项目3 整机电路直流工作点测试

项目4 整机电路波形测试

九江职业技术学院

slide2

电子电路测试与测绘

项目一 整机电路的识图

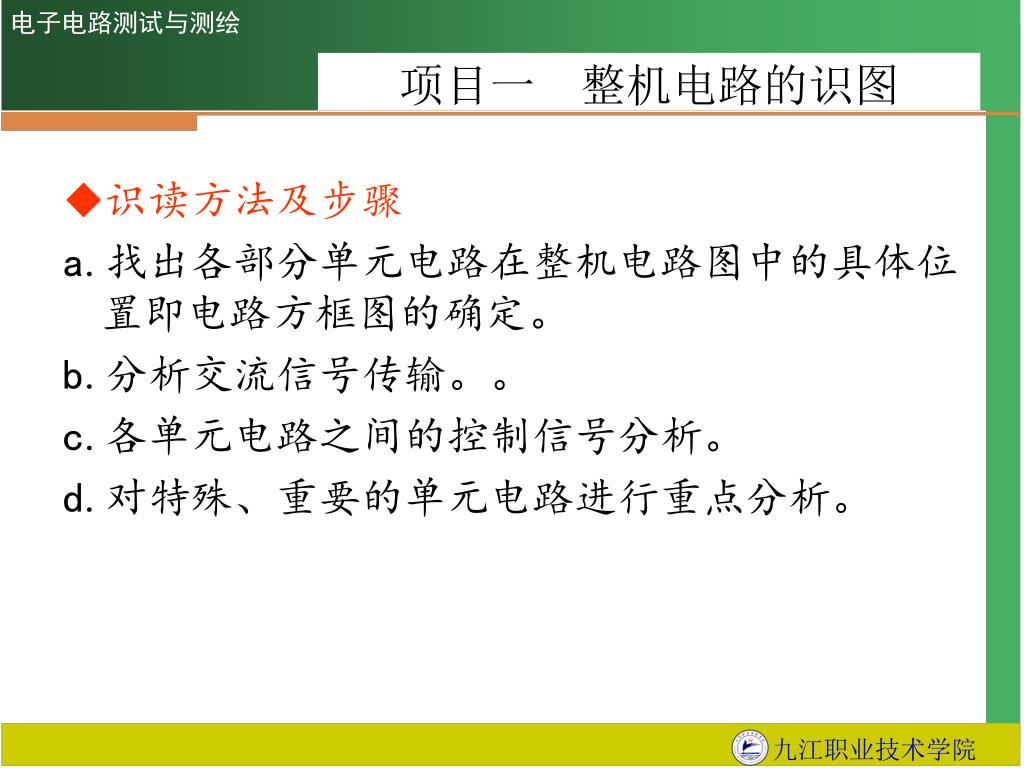

  • 识读方法及步骤

a.找出各部分单元电路在整机电路图中的具体位置即电路方框图的确定。

b.分析交流信号传输。。

c.各单元电路之间的控制信号分析。

d.对特殊、重要的单元电路进行重点分析。

九江职业技术学院

slide3

电子电路测试与测绘

项目一 整机电路的识图

  • 识读案例

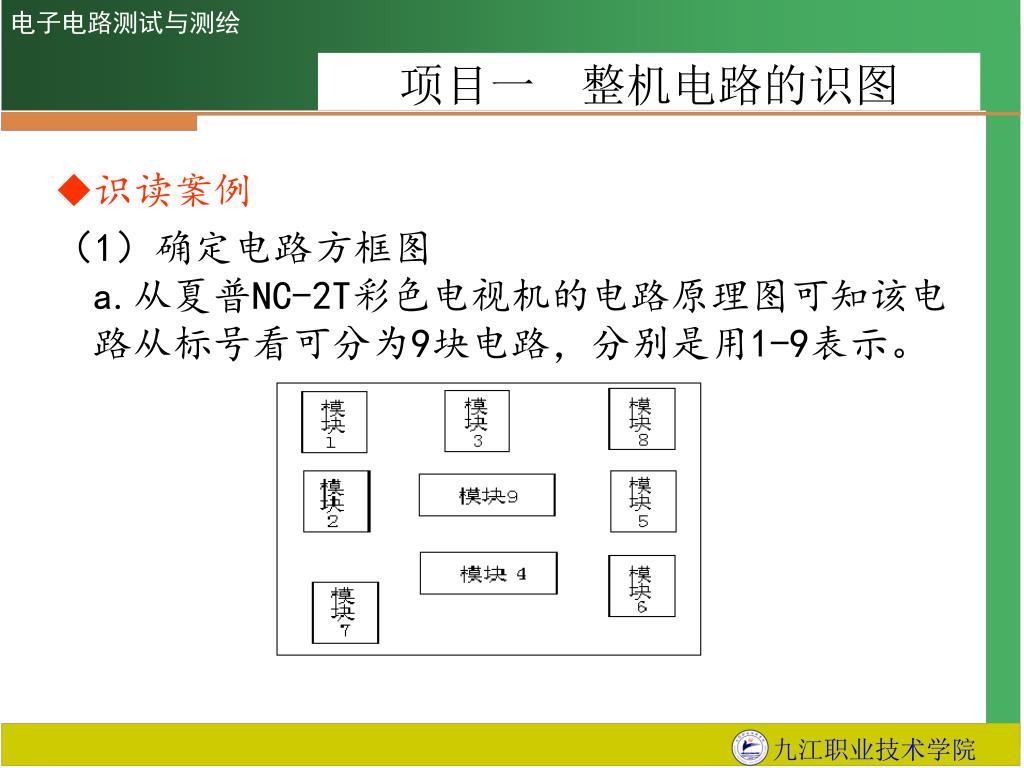

(1)确定电路方框图a.从夏普NC-2T彩色电视机的电路原理图可知该电路从标号看可分为9块电路,分别是用1-9表示。

九江职业技术学院

slide4

电子电路测试与测绘

项目一 整机电路的识图

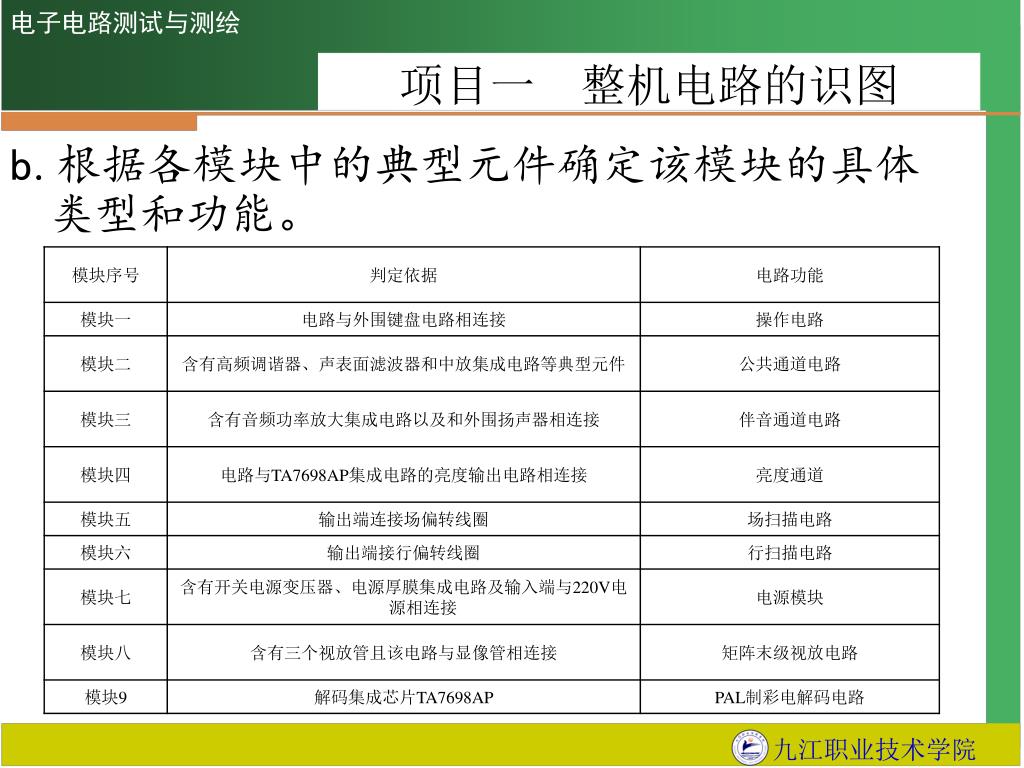

b.根据各模块中的典型元件确定该模块的具体类型和功能。

九江职业技术学院

slide5

电子电路测试与测绘

项目一 整机电路的识图

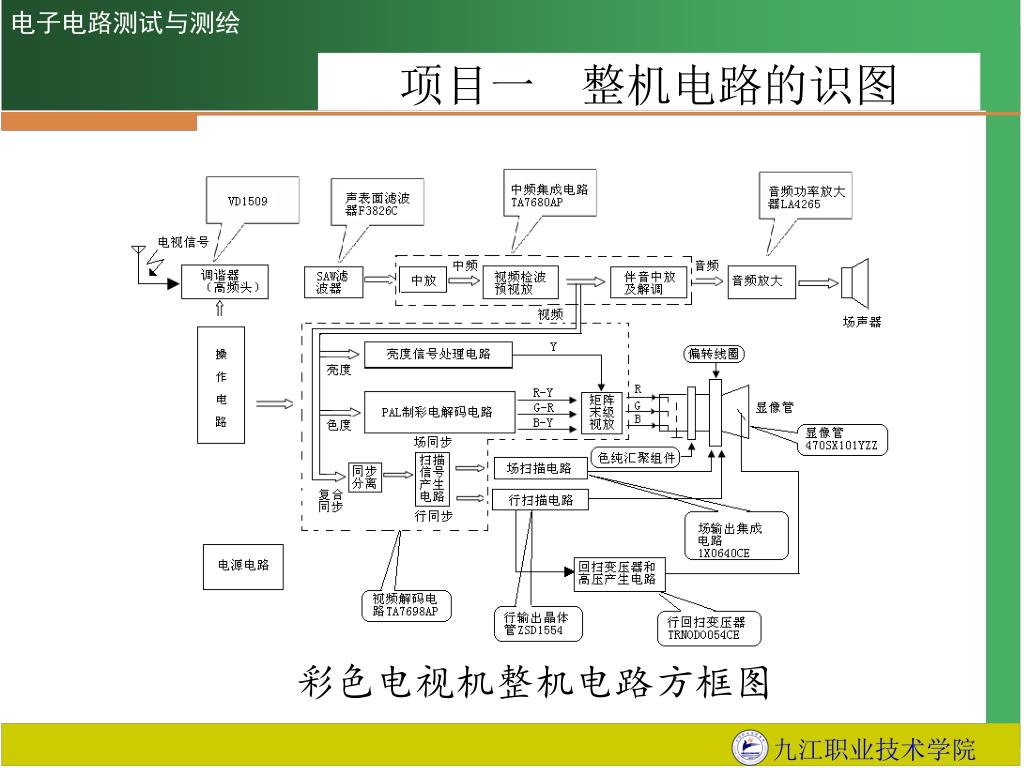

彩色电视机整机电路方框图

九江职业技术学院

slide6

电子电路测试与测绘

项目一 整机电路的识图

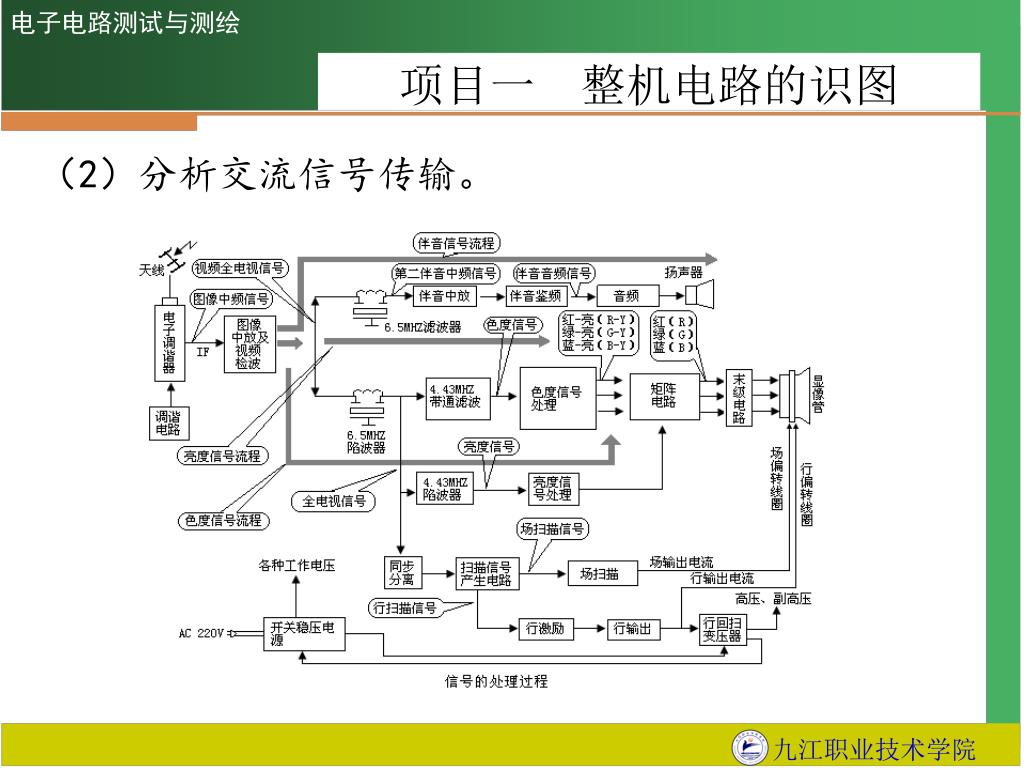

(2)分析交流信号传输。

九江职业技术学院

slide7

电子电路测试与测绘

项目一 整机电路的识图

(3)各单元电路之间的控制信号

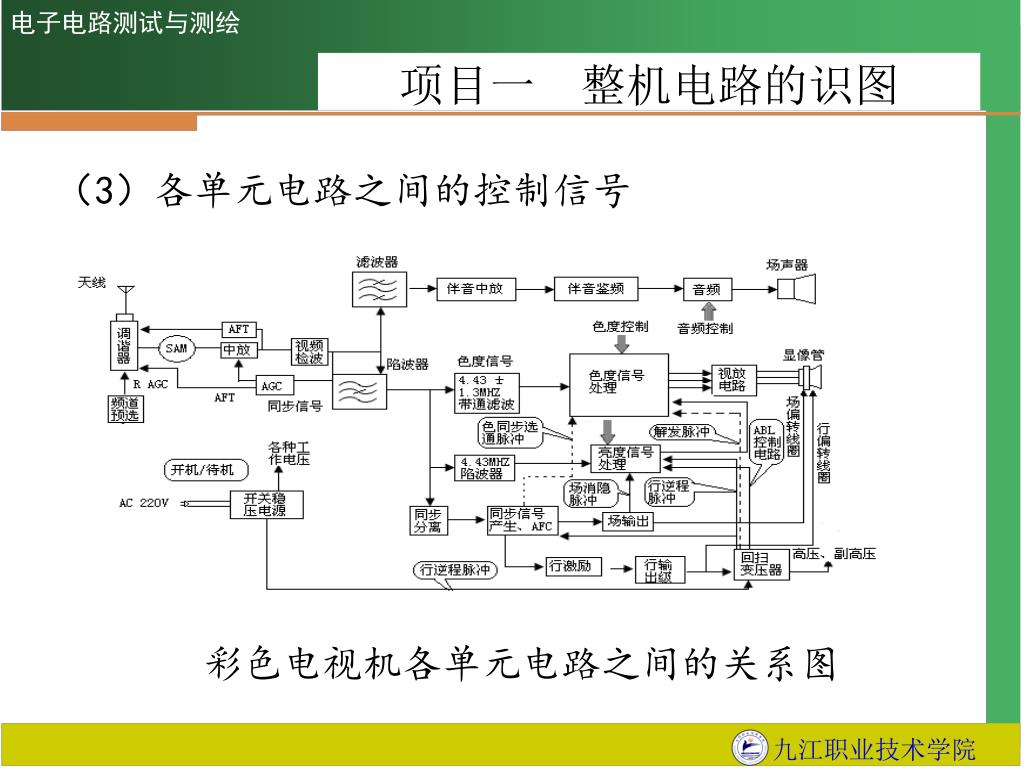

彩色电视机各单元电路之间的关系图

九江职业技术学院

slide8

电子电路测试与测绘

项目一 整机电路的识图

(4)重点单元电路的分析

a.自激振荡开关电路

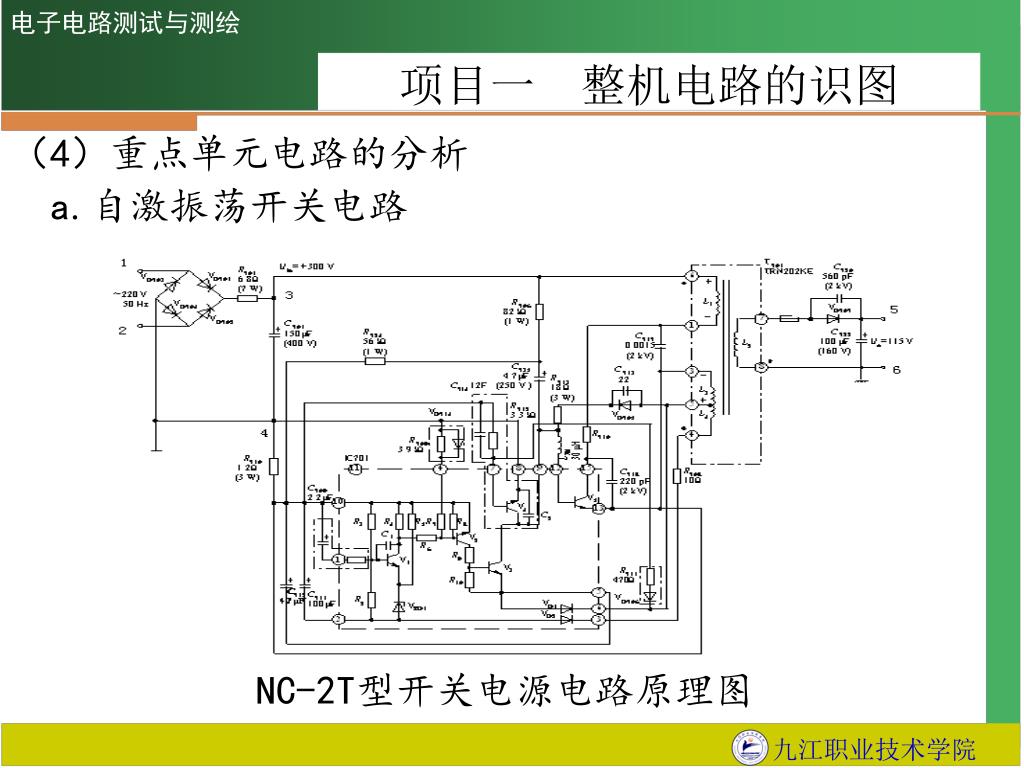

NC-2T型开关电源电路原理图

九江职业技术学院

slide9

电子电路测试与测绘

项目一 整机电路的识图

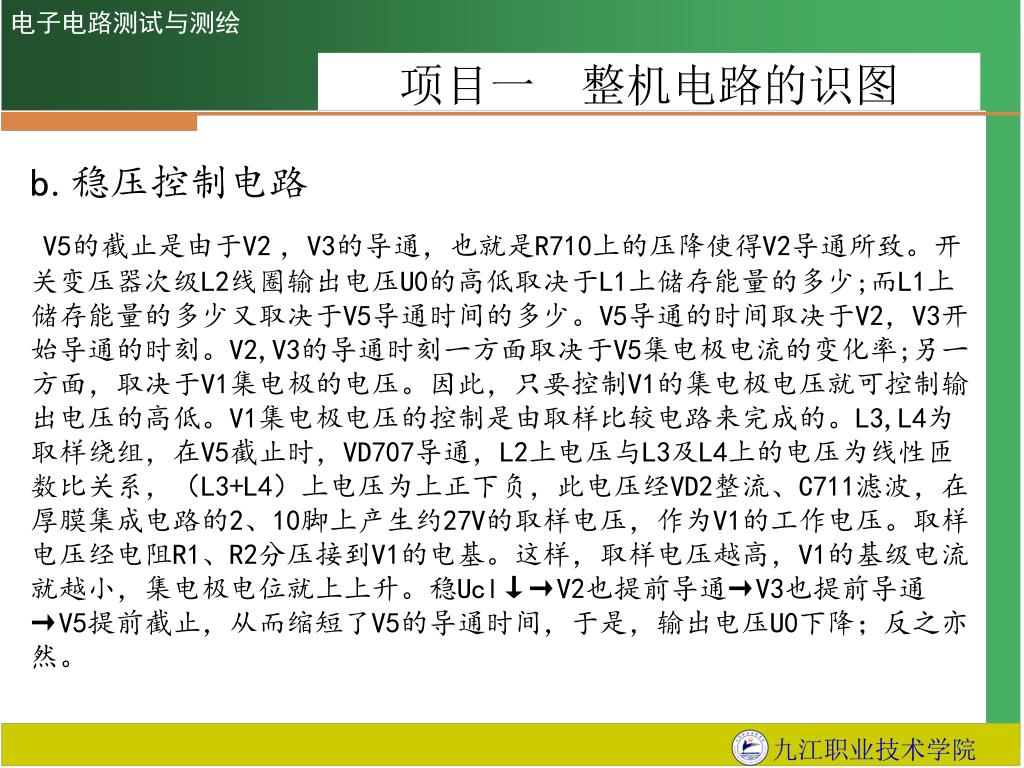

b.稳压控制电路

V5的截止是由于V2,V3的导通,也就是R710上的压降使得V2导通所致。开关变压器次级L2线圈输出电压U0的高低取决于L1上储存能量的多少;而L1上储存能量的多少又取决于V5导通时间的多少。V5导通的时间取决于V2,V3开始导通的时刻。V2,V3的导通时刻一方面取决于V5集电极电流的变化率;另一方面,取决于V1集电极的电压。因此,只要控制V1的集电极电压就可控制输出电压的高低。V1集电极电压的控制是由取样比较电路来完成的。L3,L4为取样绕组,在V5截止时,VD707导通,L2上电压与L3及L4上的电压为线性匝数比关系,(L3+L4)上电压为上正下负,此电压经VD2整流、C711滤波,在厚膜集成电路的2、10脚上产生约27V的取样电压,作为V1的工作电压。取样电压经电阻R1、R2分压接到V1的电基。这样,取样电压越高,V1的基级电流就越小,集电极电位就上上升。稳Ucl↓→V2也提前导通→V3也提前导通→V5提前截止,从而缩短了V5的导通时间,于是,输出电压U0下降;反之亦然。

九江职业技术学院

slide10

电子电路测试与测绘

项目一 整机电路的识图

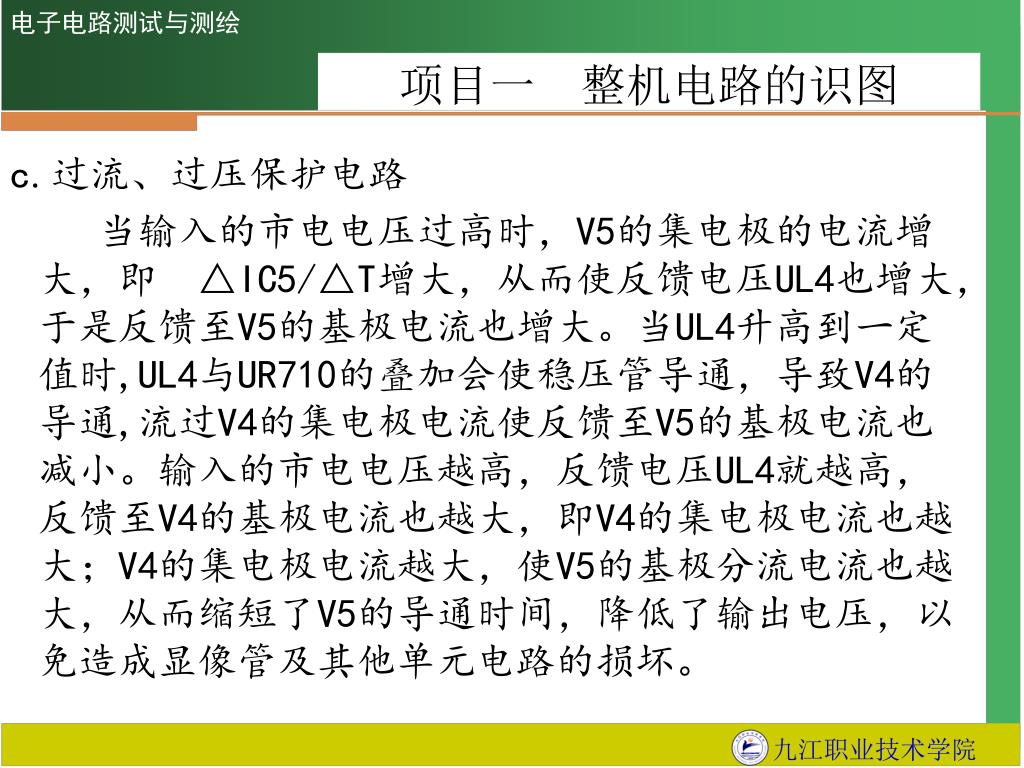

c.过流、过压保护电路

当输入的市电电压过高时,V5的集电极的电流增大,即 △IC5/△T增大,从而使反馈电压UL4也增大,于是反馈至V5的基极电流也增大。当UL4升高到一定值时,UL4与UR710的叠加会使稳压管导通,导致V4的导通,流过V4的集电极电流使反馈至V5的基极电流也 减小。输入的市电电压越高,反馈电压UL4就越高,反馈至V4的基极电流也越大,即V4的集电极电流也越大;V4的集电极电流越大,使V5的基极分流电流也越大,从而缩短了V5的导通时间,降低了输出电压,以免造成显像管及其他单元电路的损坏。

九江职业技术学院

slide11

电子电路测试与测绘

项目二 整机电路在线阻抗测试

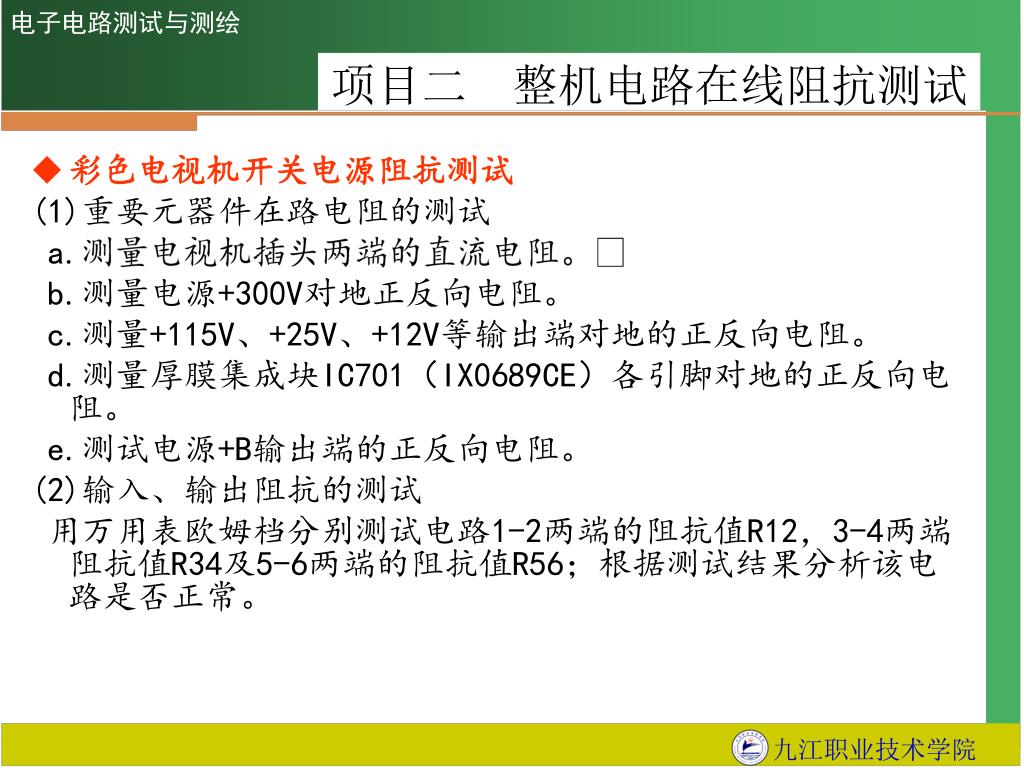

  • 彩色电视机开关电源阻抗测试

(1)重要元器件在路电阻的测试

a.测量电视机插头两端的直流电阻。

b.测量电源+300V对地正反向电阻。

c.测量+115V、+25V、+12V等输出端对地的正反向电阻。

d.测量厚膜集成块IC701(IX0689CE)各引脚对地的正反向电阻。

e.测试电源+B输出端的正反向电阻。

(2)输入、输出阻抗的测试

用万用表欧姆档分别测试电路1-2两端的阻抗值R12,3-4两端阻抗值R34及5-6两端的阻抗值R56;根据测试结果分析该电路是否正常。

九江职业技术学院

slide12

电子电路测试与测绘

项目二 整机电路在线阻抗测试

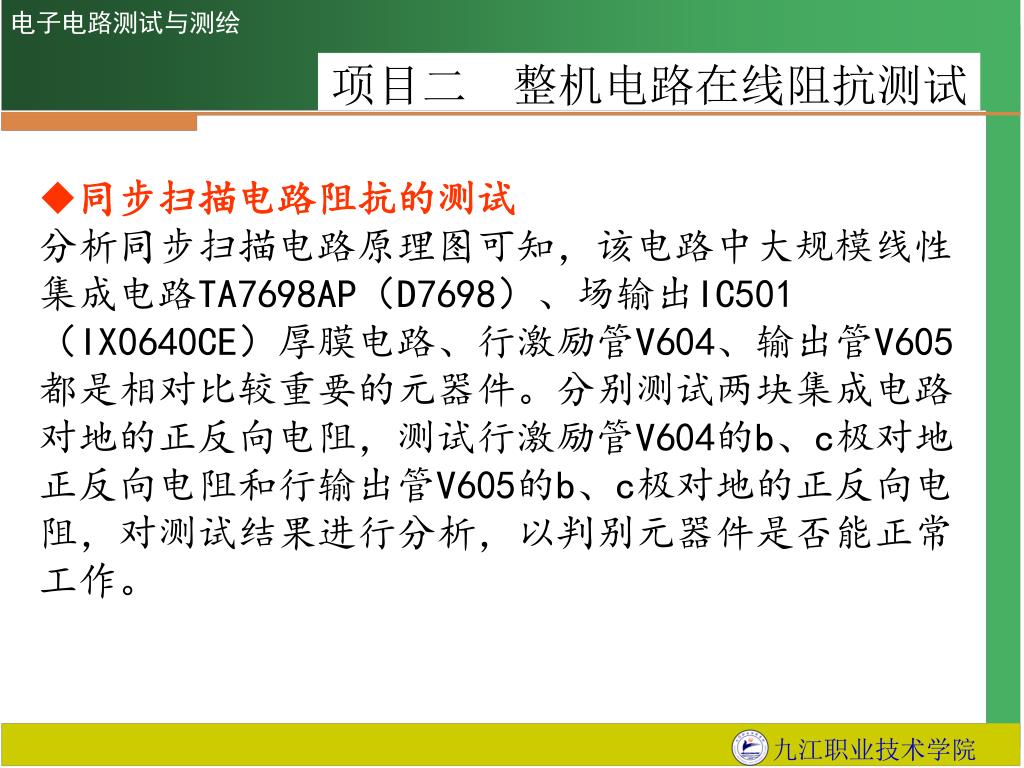

  • 同步扫描电路阻抗的测试
  • 分析同步扫描电路原理图可知,该电路中大规模线性集成电路TA7698AP(D7698)、场输出IC501(IX0640CE)厚膜电路、行激励管V604、输出管V605都是相对比较重要的元器件。分别测试两块集成电路对地的正反向电阻,测试行激励管V604的b、c极对地正反向电阻和行输出管V605的b、c极对地的正反向电阻,对测试结果进行分析,以判别元器件是否能正常工作。

九江职业技术学院

slide13

电子电路测试与测绘

项目二 整机电路在线阻抗测试

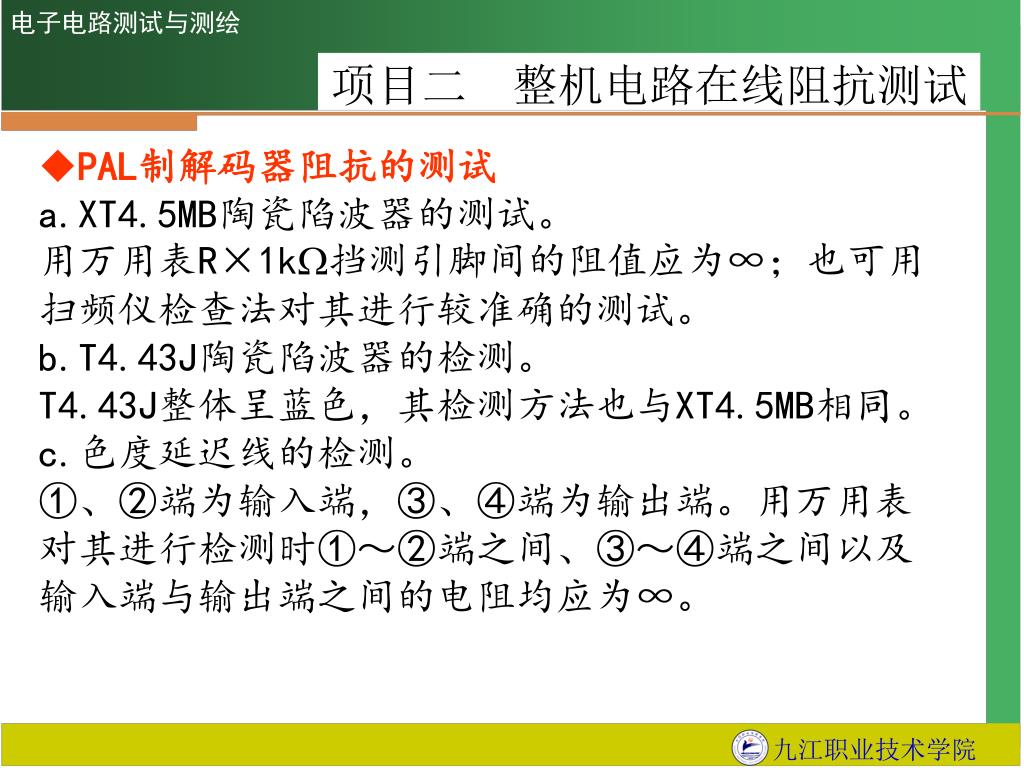

  • PAL制解码器阻抗的测试
  • a.XT4.5MB陶瓷陷波器的测试。
  • 用万用表R×1k挡测引脚间的阻值应为∞;也可用扫频仪检查法对其进行较准确的测试。
  • b.T4.43J陶瓷陷波器的检测。
  • T4.43J整体呈蓝色,其检测方法也与XT4.5MB相同。
  • c.色度延迟线的检测。
  • ①、②端为输入端,③、④端为输出端。用万用表对其进行检测时①~②端之间、③~④端之间以及输入端与输出端之间的电阻均应为∞。

九江职业技术学院

slide14

电子电路测试与测绘

项目二 整机电路在线阻抗测试

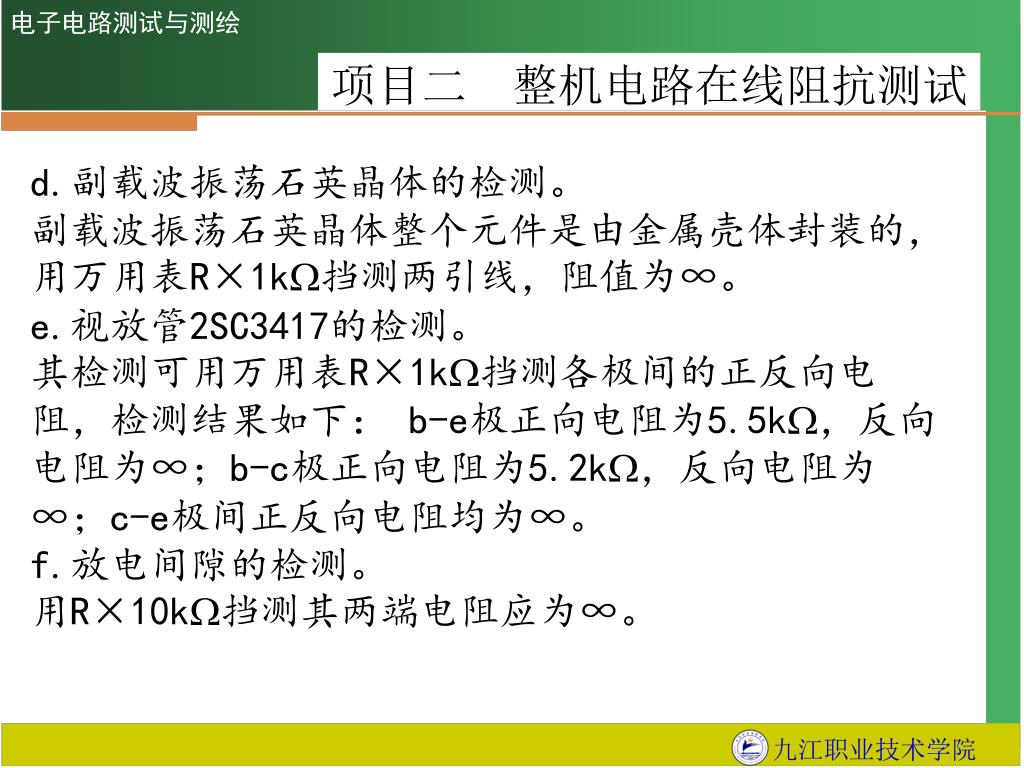

d.副载波振荡石英晶体的检测。

副载波振荡石英晶体整个元件是由金属壳体封装的,用万用表R×1k挡测两引线,阻值为∞。

e.视放管2SC3417的检测。

其检测可用万用表R×1k挡测各极间的正反向电阻,检测结果如下: b-e极正向电阻为5.5k,反向电阻为∞;b-c极正向电阻为5.2k,反向电阻为∞;c-e极间正反向电阻均为∞。

f.放电间隙的检测。

用R×10k挡测其两端电阻应为∞。

九江职业技术学院

slide15

电子电路测试与测绘

项目二 整机电路在线阻抗测试

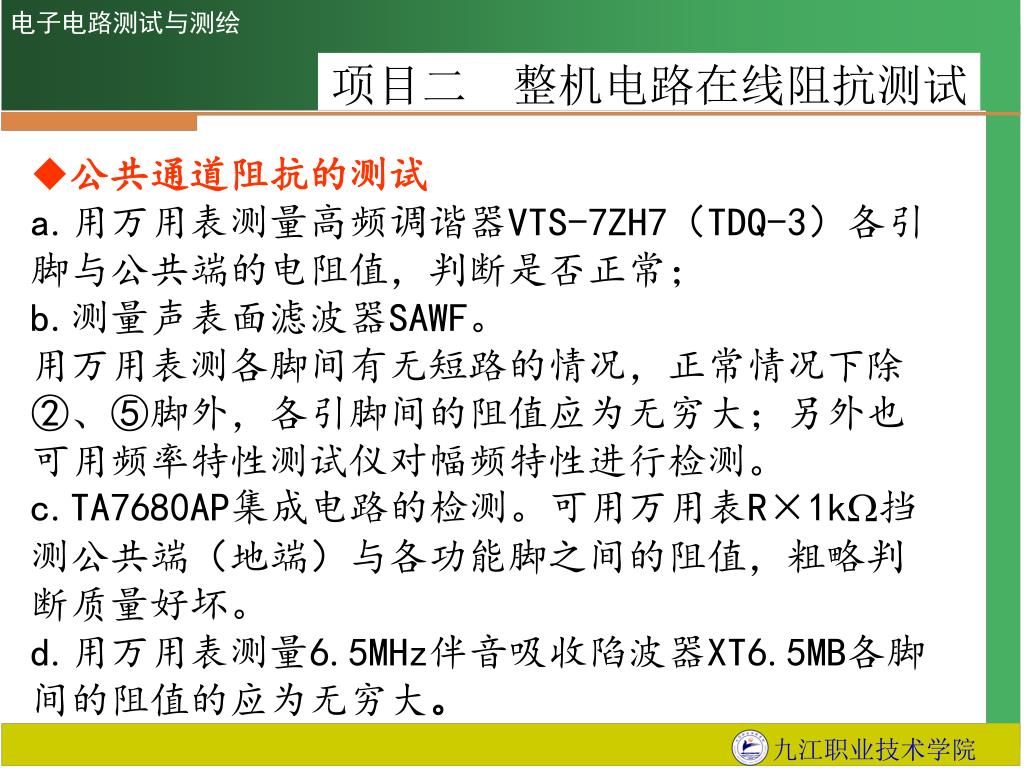

  • 公共通道阻抗的测试
  • a.用万用表测量高频调谐器VTS-7ZH7(TDQ-3)各引脚与公共端的电阻值,判断是否正常;
  • b.测量声表面滤波器SAWF。
  • 用万用表测各脚间有无短路的情况,正常情况下除②、⑤脚外,各引脚间的阻值应为无穷大;另外也可用频率特性测试仪对幅频特性进行检测。
  • c.TA7680AP集成电路的检测。可用万用表R×1k挡测公共端(地端)与各功能脚之间的阻值,粗略判断质量好坏。
  • d.用万用表测量6.5MHz伴音吸收陷波器XT6.5MB各脚间的阻值的应为无穷大。

九江职业技术学院

slide16

电子电路测试与测绘

项目二 整机电路在线阻抗测试

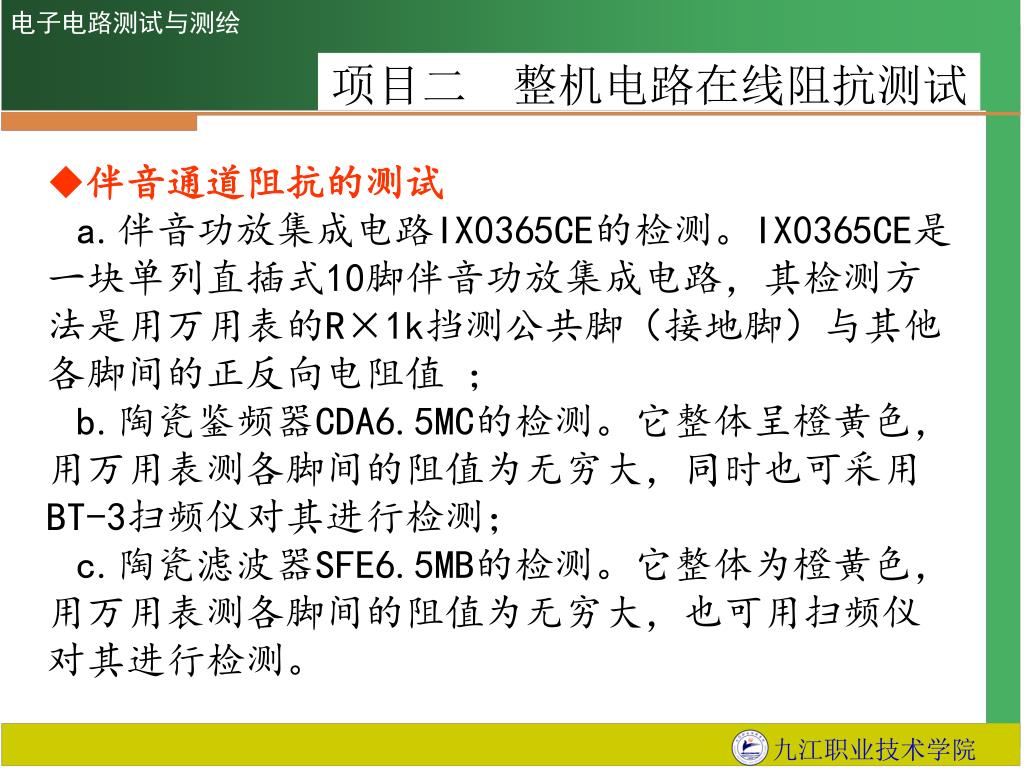

  • 伴音通道阻抗的测试
  • a.伴音功放集成电路IX0365CE的检测。IX0365CE是一块单列直插式10脚伴音功放集成电路,其检测方法是用万用表的R×1k挡测公共脚(接地脚)与其他各脚间的正反向电阻值 ;
  • b.陶瓷鉴频器CDA6.5MC的检测。它整体呈橙黄色,用万用表测各脚间的阻值为无穷大,同时也可采用BT-3扫频仪对其进行检测;
  • c.陶瓷滤波器SFE6.5MB的检测。它整体为橙黄色,用万用表测各脚间的阻值为无穷大,也可用扫频仪对其进行检测。

九江职业技术学院

slide17

电子电路测试与测绘

项目三 整机电路直流工作电测试

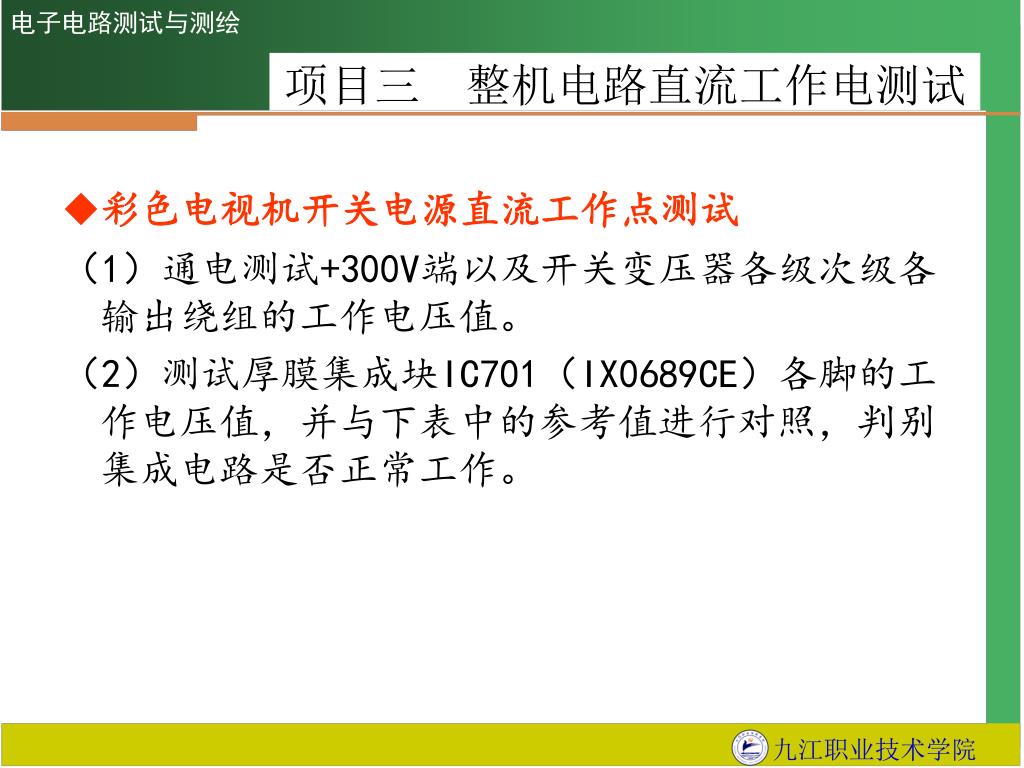

  • 彩色电视机开关电源直流工作点测试

(1)通电测试+300V端以及开关变压器各级次级各输出绕组的工作电压值。

(2)测试厚膜集成块IC701(IX0689CE)各脚的工作电压值,并与下表中的参考值进行对照,判别集成电路是否正常工作。

九江职业技术学院

slide18

电子电路测试与测绘

项目三 整机电路直流工作电测试

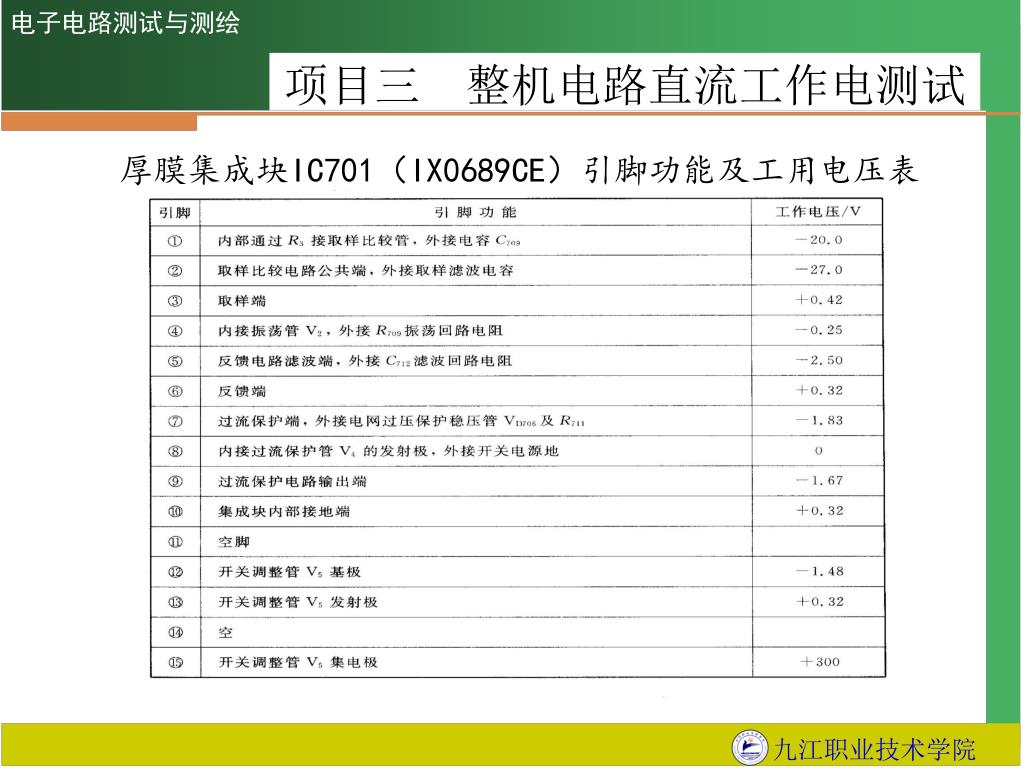

厚膜集成块IC701(IX0689CE)引脚功能及工用电压表

九江职业技术学院

slide19

电子电路测试与测绘

项目三 整机电路直流工作电测试

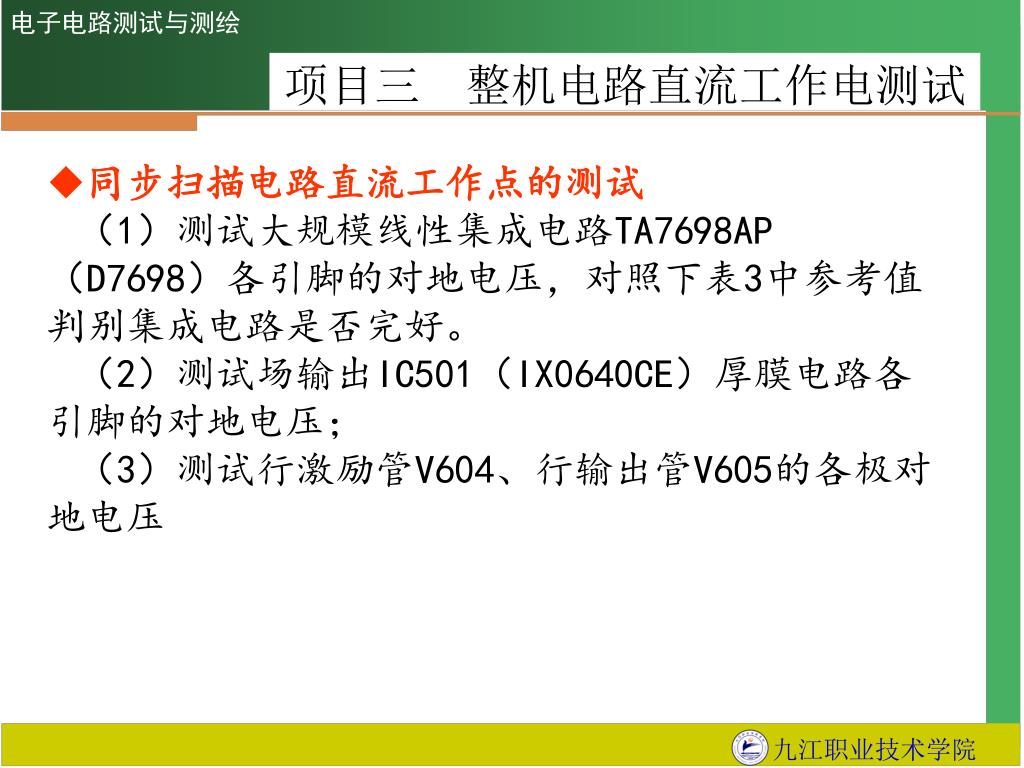

  • 同步扫描电路直流工作点的测试
  • (1)测试大规模线性集成电路TA7698AP(D7698)各引脚的对地电压,对照下表3中参考值判别集成电路是否完好。
  • (2)测试场输出IC501(IX0640CE)厚膜电路各引脚的对地电压;
  • (3)测试行激励管V604、行输出管V605的各极对地电压

九江职业技术学院

slide20

电子电路测试与测绘

项目三 整机电路直流工作电测试

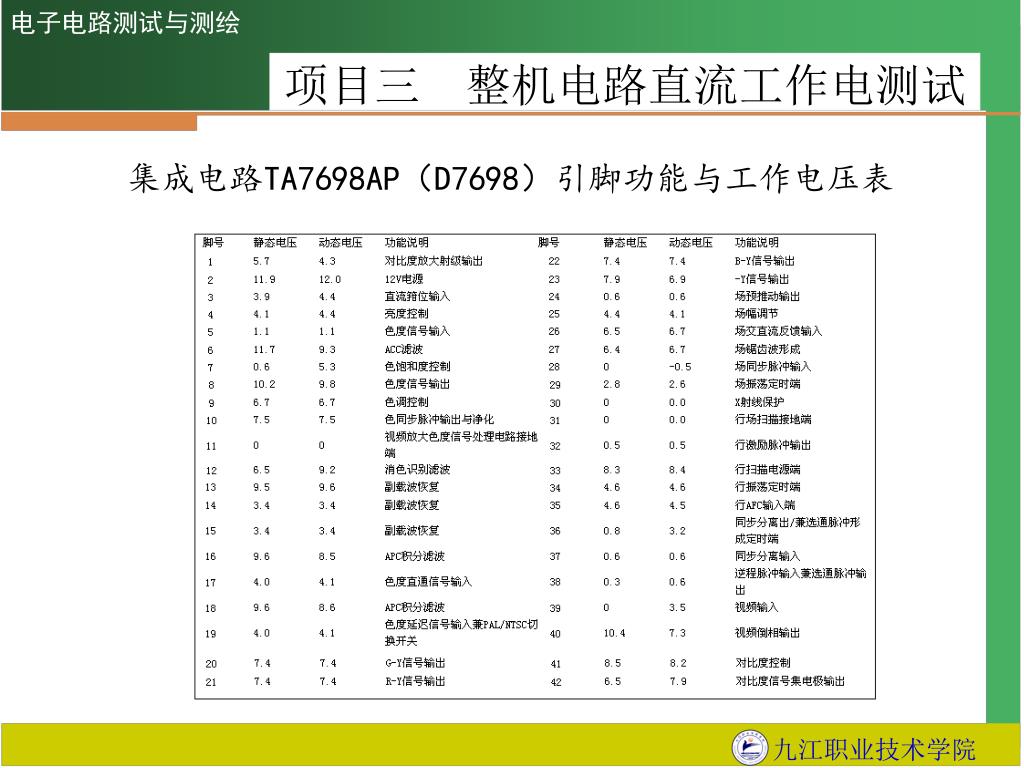

集成电路TA7698AP(D7698)引脚功能与工作电压表

九江职业技术学院

slide21

电子电路测试与测绘

项目三 整机电路直流工作电测试

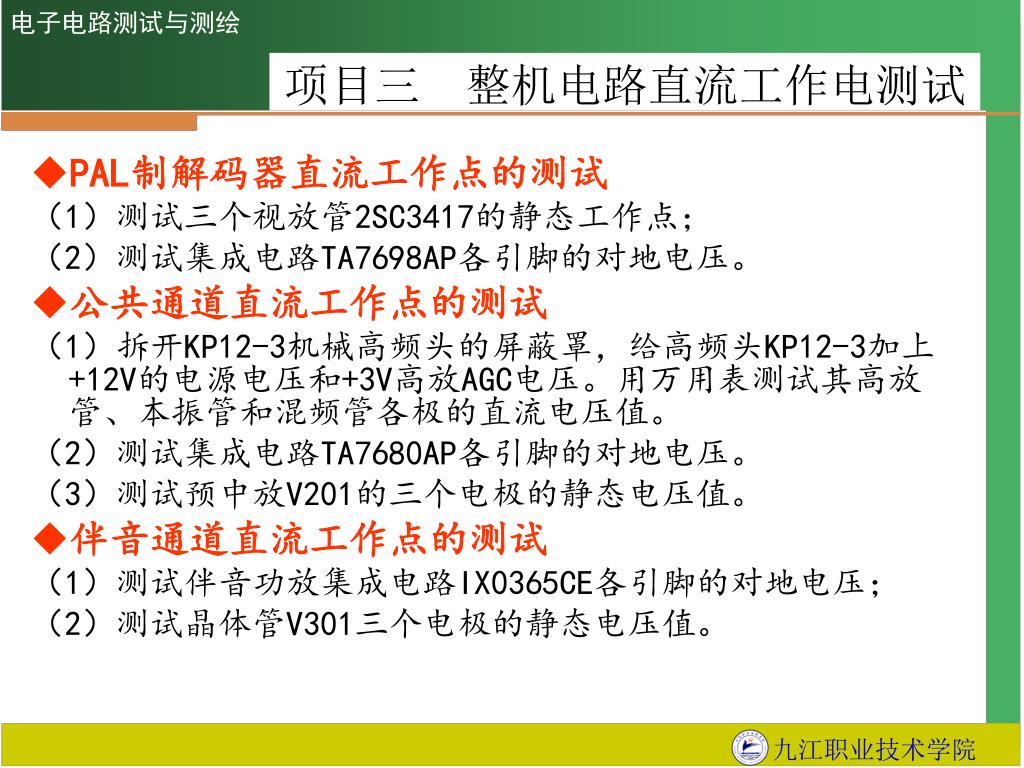

  • PAL制解码器直流工作点的测试

(1)测试三个视放管2SC3417的静态工作点;

(2)测试集成电路TA7698AP各引脚的对地电压。

  • 公共通道直流工作点的测试

(1)拆开KP12-3机械高频头的屏蔽罩,给高频头KP12-3加上+12V的电源电压和+3V高放AGC电压。用万用表测试其高放管、本振管和混频管各极的直流电压值。

(2)测试集成电路TA7680AP各引脚的对地电压。

(3)测试预中放V201的三个电极的静态电压值。

  • 伴音通道直流工作点的测试

(1)测试伴音功放集成电路IX0365CE各引脚的对地电压;

(2)测试晶体管V301三个电极的静态电压值。

九江职业技术学院

slide22

电子电路测试与测绘

项目四 整机电路波形测试

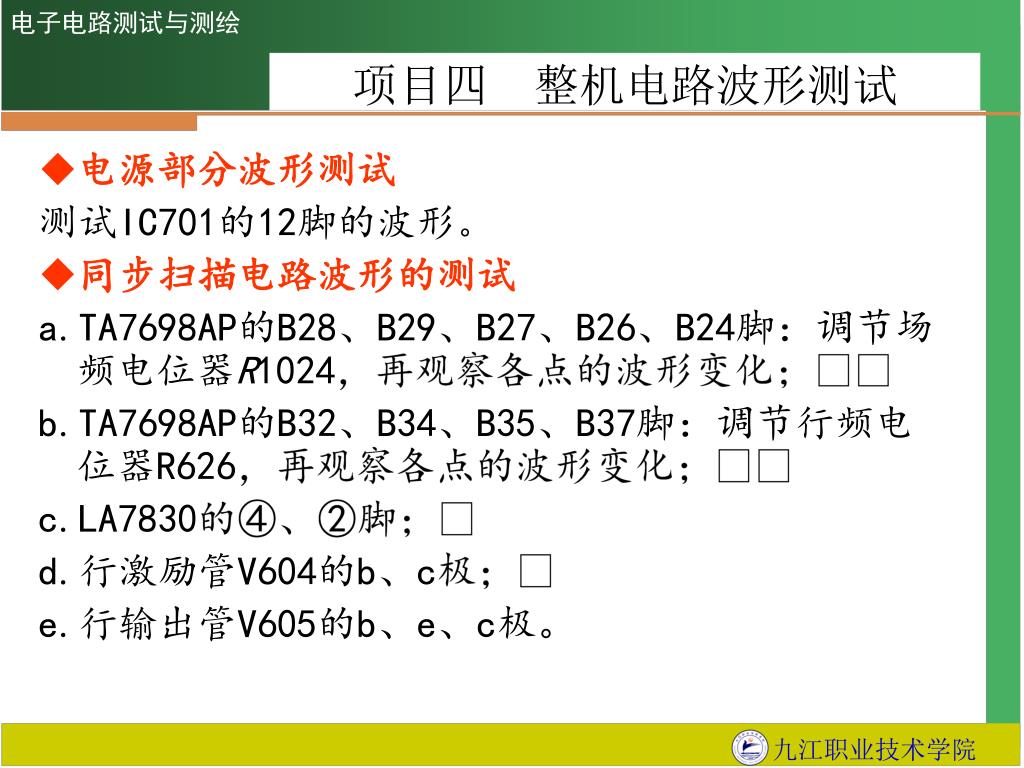

  • 电源部分波形测试

测试IC701的12脚的波形。

  • 同步扫描电路波形的测试

a.TA7698AP的B28、B29、B27、B26、B24脚:调节场频电位器R1024,再观察各点的波形变化;

b.TA7698AP的B32、B34、B35、B37脚:调节行频电位器R626,再观察各点的波形变化;

c.LA7830的④、②脚;

d.行激励管V604的b、c极;

e.行输出管V605的b、e、c极。

九江职业技术学院

slide23

电子电路测试与测绘

项目四 整机电路波形测试

  • PAL制解码器波形的测试

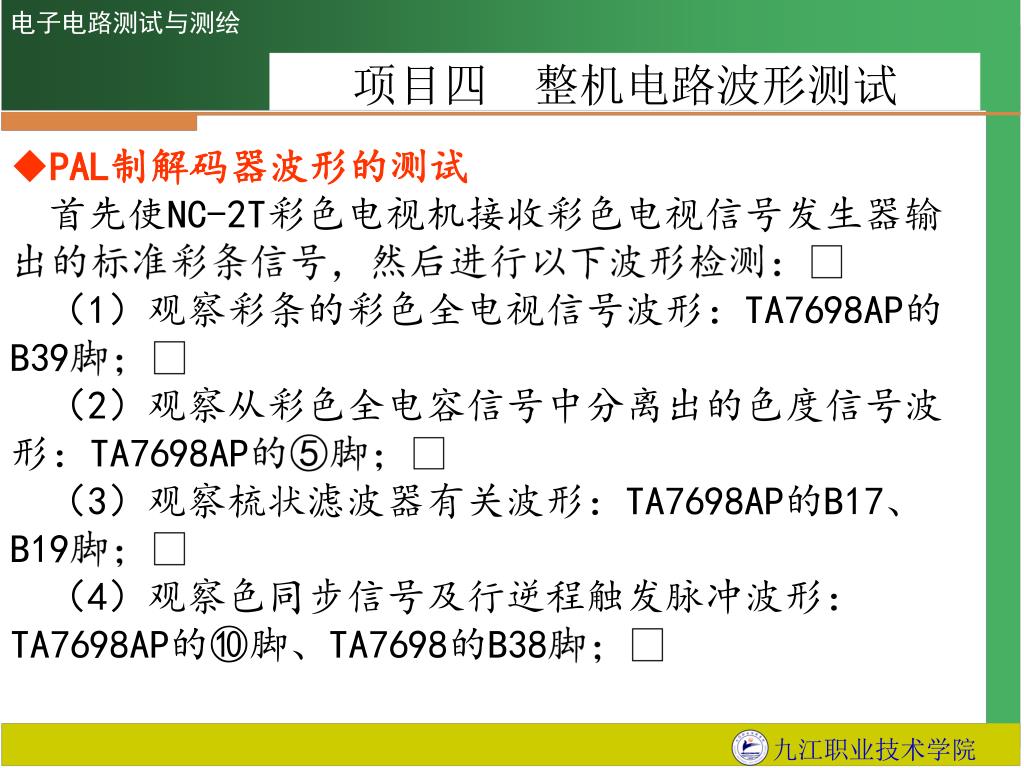

  • 首先使NC-2T彩色电视机接收彩色电视信号发生器输出的标准彩条信号,然后进行以下波形检测:
  • (1)观察彩条的彩色全电视信号波形:TA7698AP的B39脚;
  • (2)观察从彩色全电容信号中分离出的色度信号波形:TA7698AP的⑤脚;
  • (3)观察梳状滤波器有关波形:TA7698AP的B17、B19脚;
  • (4)观察色同步信号及行逆程触发脉冲波形:TA7698AP的⑩脚、TA7698的B38脚;

九江职业技术学院

slide24

电子电路测试与测绘

项目四 整机电路波形测试

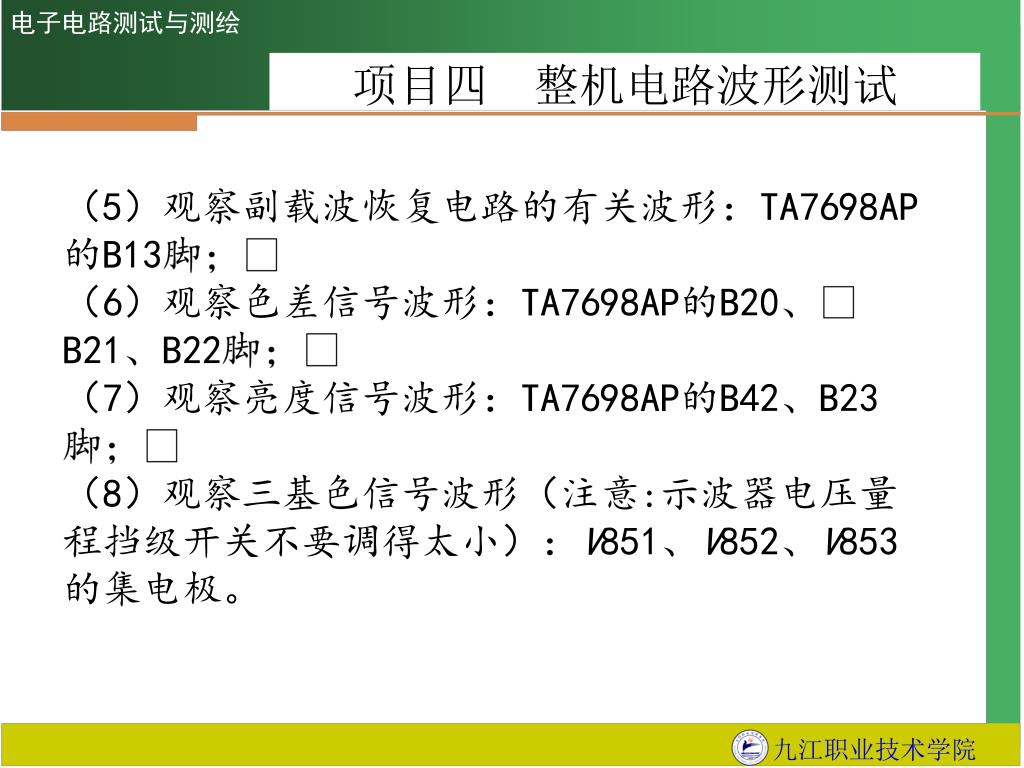

(5)观察副载波恢复电路的有关波形:TA7698AP的B13脚;

(6)观察色差信号波形:TA7698AP的B20、B21、B22脚;

(7)观察亮度信号波形:TA7698AP的B42、B23脚;

(8)观察三基色信号波形(注意:示波器电压量程挡级开关不要调得太小):V851、V852、V853的集电极。

九江职业技术学院

slide25

电子电路测试与测绘

项目四 整机电路波形测试

  • 公共通道直流工作点的测试
  • (1)高频头幅频特性曲线的测试TDQ—3电子调谐器总特性曲线的检测。

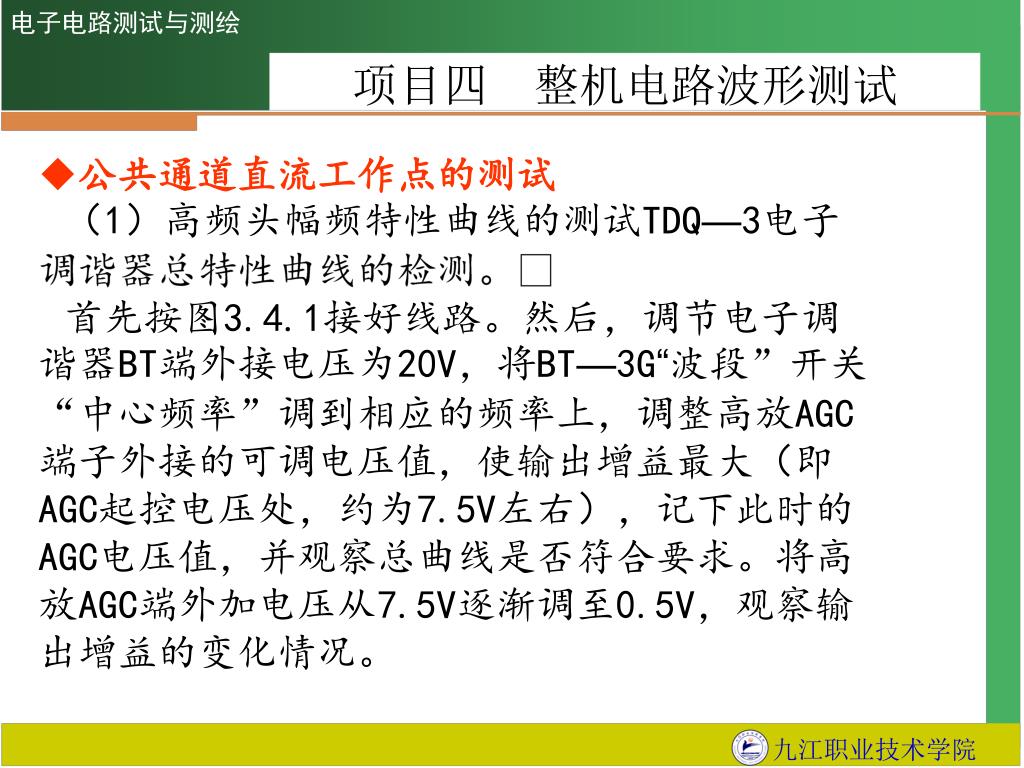

  • 首先按图3.4.1接好线路。然后,调节电子调谐器BT端外接电压为20V,将BT—3G“波段”开关“中心频率”调到相应的频率上,调整高放AGC端子外接的可调电压值,使输出增益最大(即AGC起控电压处,约为7.5V左右),记下此时的AGC电压值,并观察总曲线是否符合要求。将高放AGC端外加电压从7.5V逐渐调至0.5V,观察输出增益的变化情况。

九江职业技术学院

slide26

电子电路测试与测绘

项目四 整机电路波形测试

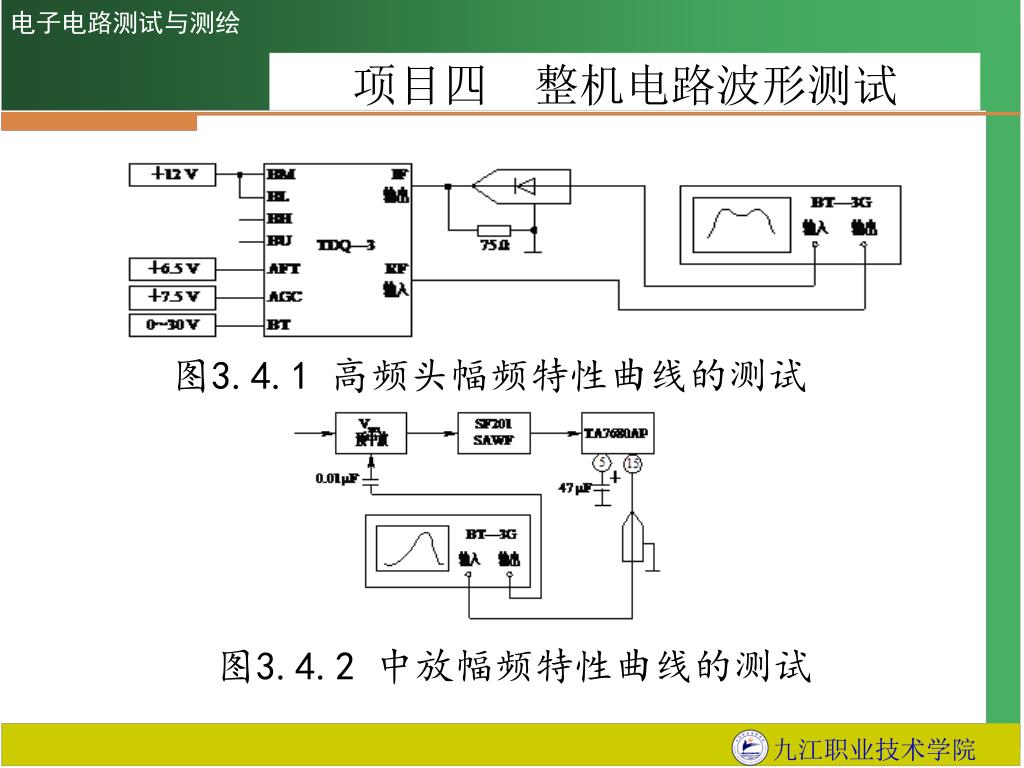

图3.4.1 高频头幅频特性曲线的测试

图3.4.2 中放幅频特性曲线的测试

九江职业技术学院

slide27

电子电路测试与测绘

项目四 整机电路波形测试

(2)中放幅频特性曲线的检测。

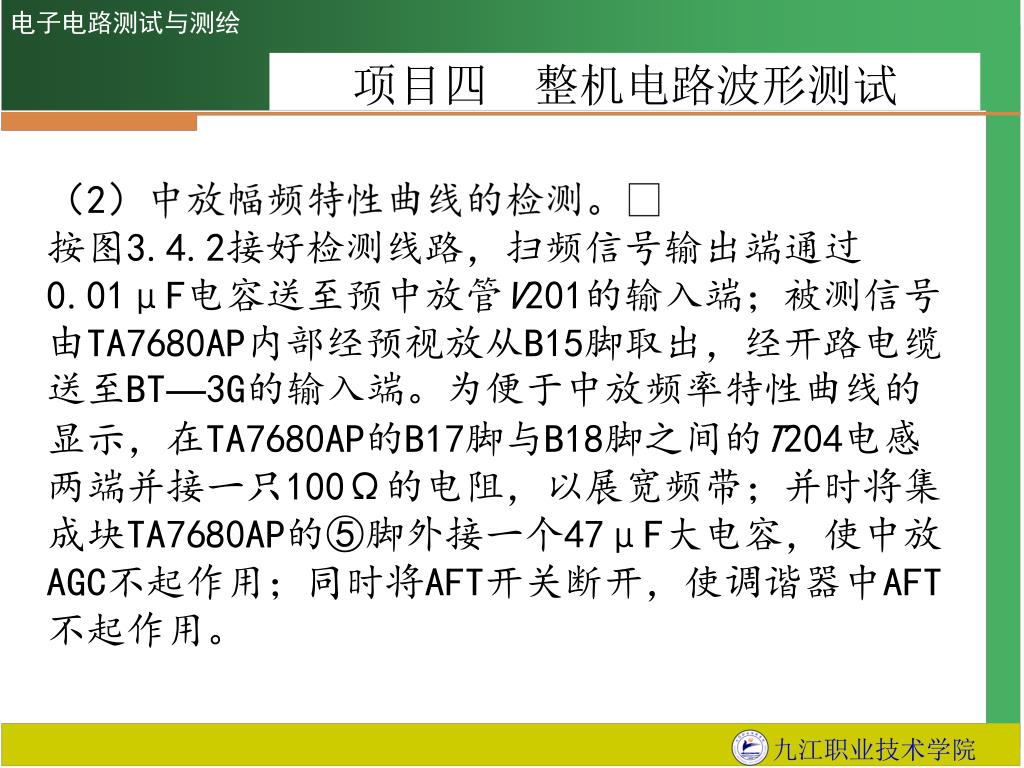

按图3.4.2接好检测线路,扫频信号输出端通过0.01μF电容送至预中放管V201的输入端;被测信号由TA7680AP内部经预视放从B15脚取出,经开路电缆送至BT—3G的输入端。为便于中放频率特性曲线的显示,在TA7680AP的B17脚与B18脚之间的T204电感两端并接一只100Ω的电阻,以展宽频带;并时将集成块TA7680AP的⑤脚外接一个47μF大电容,使中放AGC不起作用;同时将AFT开关断开,使调谐器中AFT不起作用。
