  1. 逻辑综合基本概念

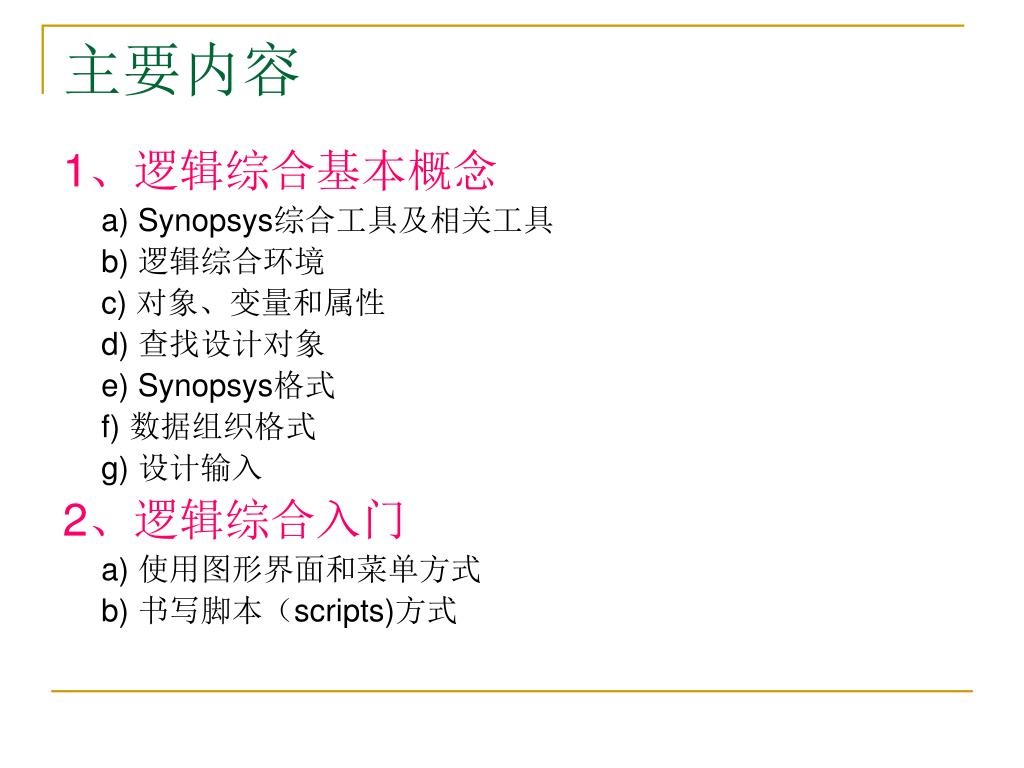

  2. 主要内容 1、逻辑综合基本概念 a) Synopsys综合工具及相关工具 b) 逻辑综合环境 c) 对象、变量和属性 d) 查找设计对象 e) Synopsys格式 f) 数据组织格式 g) 设计输入 2、逻辑综合入门 a) 使用图形界面和菜单方式 b) 书写脚本（scripts)方式

  3. 综合的定义 • 逻辑综合：决定设计电路逻辑门的相互连接。 • 逻辑综合的目的：决定电路门级结构、寻求时序和与面积的平衡、寻求功耗与时序的平衡、增强电路的测试性。 • 逻辑综合的过程：首先，综合工具分析HDL代码，用一种模型(GTECH) ，对HDL进行映射，这个模型是与技术库无关的；然后，在设计者的控制下，对这个模型进行逻辑优化；最后一步，进行逻辑映射和门级优化，将逻辑根据约束，映射为专门的技术目标单元库（target cell library）中的cell，形成了综合后的网表。

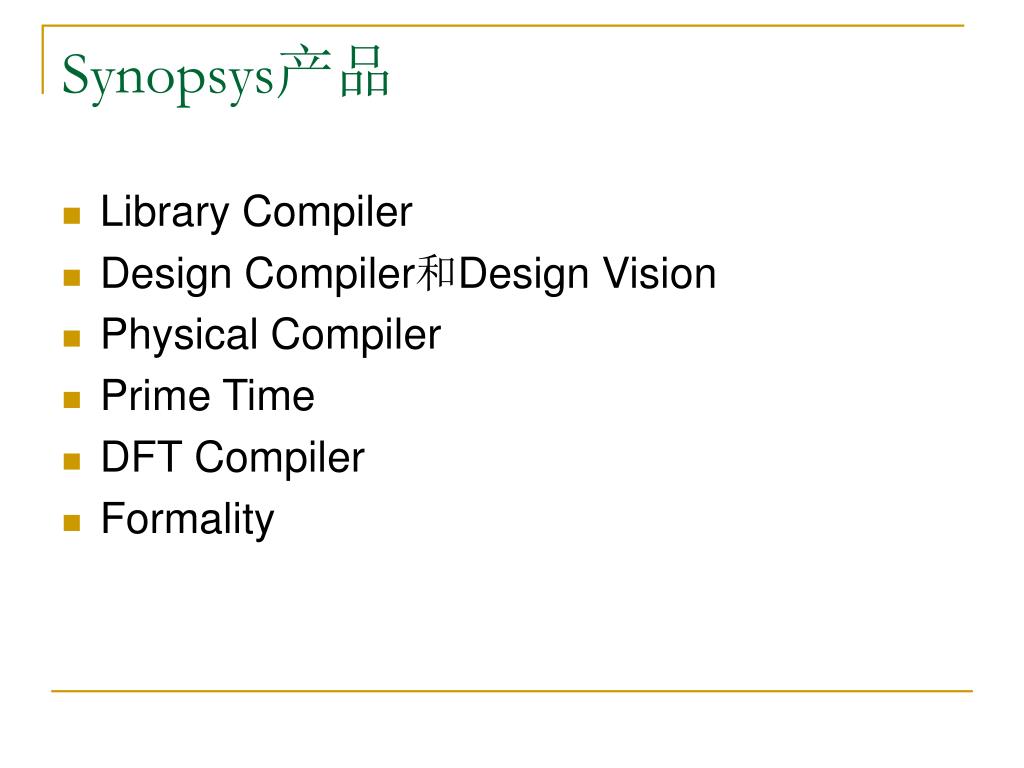

  4. Synopsys产品 • Library Compiler • Design Compiler和Design Vision • Physical Compiler • Prime Time • DFT Compiler • Formality

  5. 1.1 Synopsys综合工具及相关工具 包括：设计编译器(Design Compiler)和设计分析 器(Design Analyzer) • 是逻辑综合工具，根据设计规范和时序约束，提供最佳的门级综合网表，除了高层次综合能力，还包含一个静态分析引擎。

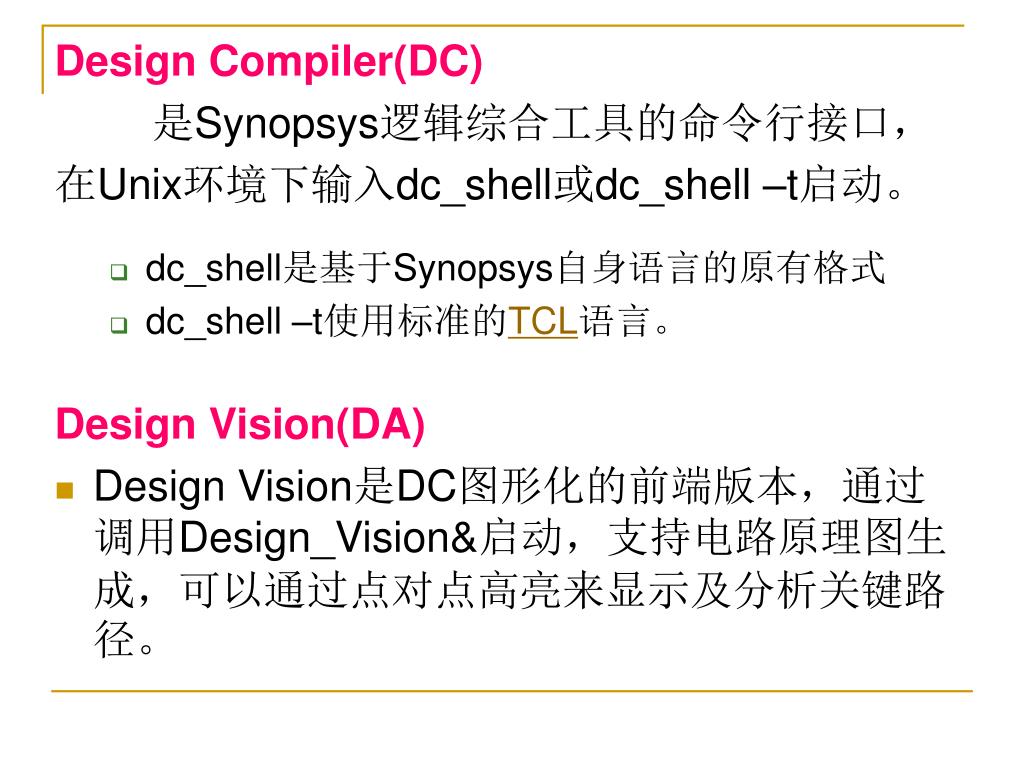

  6. Design Compiler(DC) 􀂃 是Synopsys逻辑综合工具的命令行接口， 在Unix环境下输入dc_shell或dc_shell –t启动。 • dc_shell是基于Synopsys自身语言的原有格式 • dc_shell –t使用标准的TCL语言。 Design Vision(DA) • Design Vision是DC图形化的前端版本，通过调用Design_Vision&启动，支持电路原理图生成，可以通过点对点高亮来显示及分析关键路径。

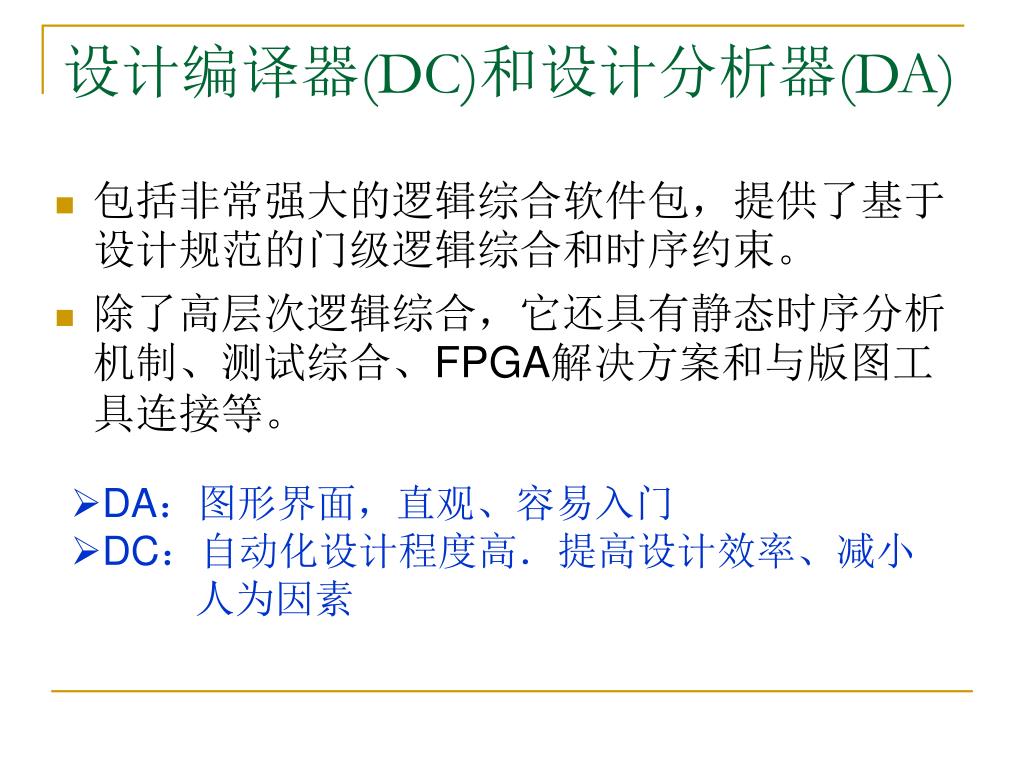

  7. 设计编译器(DC)和设计分析器(DA) • 包括非常强大的逻辑综合软件包，提供了基于设计规范的门级逻辑综合和时序约束。 • 除了高层次逻辑综合，它还具有静态时序分析机制、测试综合、FPGA解决方案和与版图工具连接等。 • DA：图形界面，直观、容易入门 • DC：自动化设计程度高．提高设计效率、减小 人为因素

  8. Design Compiler工具的输入与输出

  9. 相关工具（1）：库编译器（Library Compiler） • 工艺库建库工具 • 任何ASIC设计都具有一组逻辑单元的工艺库。库包括库申明、库属性、库应用环境和每个单元的功能描述、时间延时、面积和其他相关的信息。 • ＬＣ首先分析库的文本信息(.lib格式)的完整性和正确性，然后转换成所有Synopsys应用程序都能使用的格式（.db格式）。 • 在Unix环境下，库编译器是输入lc_shell启动的。所有的LC性能也能够在dc_shell（Design Compiler环境）中使用。

  10. 相关工具(2) Physical Compiler • 是Synopsys的一个新工具，是DC的一个超集。除了包含DC全部的综合与优化功能外，还提供根据时序和面积约束同时优化放置单元的能力。 • PHC由输入psyn_shell调用，也可以通过psyn_gui使用单独的GUI版本，虽然比较慢， psyn_gui为用户提供了逻辑与电路原理之间的切换。 • Psyn_shell可以使用DC_shell命令，反之不可

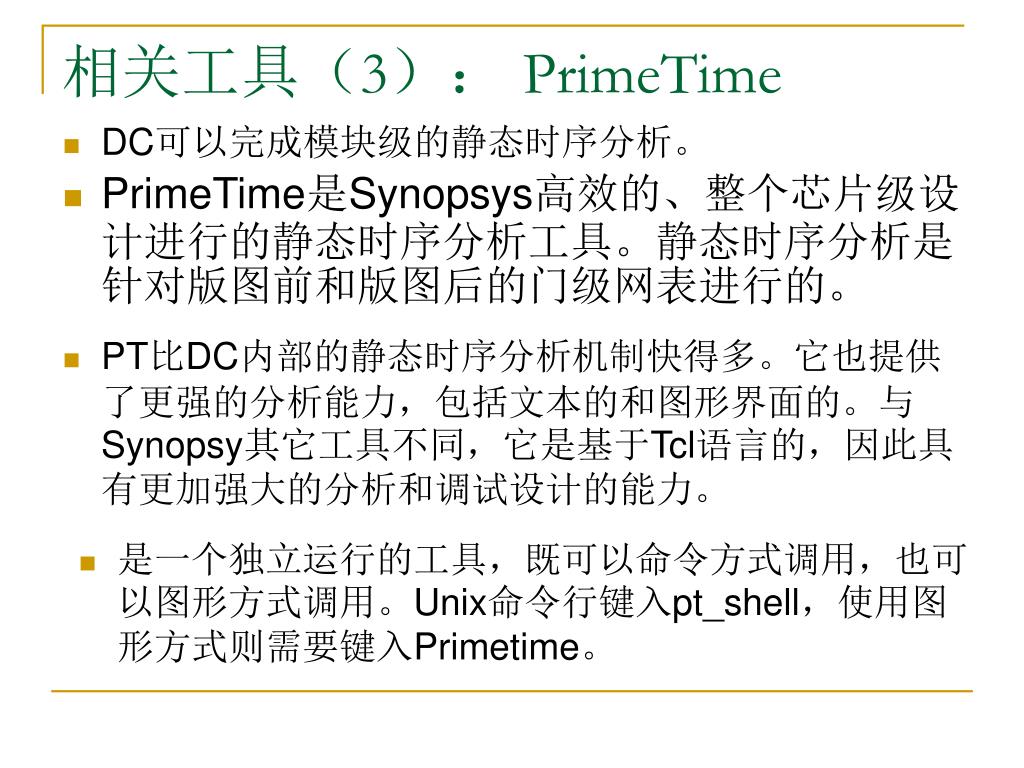

  11. 相关工具（3）： PrimeTime • DC可以完成模块级的静态时序分析。 • PrimeTime是Synopsys高效的、整个芯片级设计进行的静态时序分析工具。静态时序分析是针对版图前和版图后的门级网表进行的。 • PT比DC内部的静态时序分析机制快得多。它也提供了更强的分析能力，包括文本的和图形界面的。与Synopsy其它工具不同，它是基于Tcl语言的，因此具有更加强大的分析和调试设计的能力。 • 是一个独立运行的工具，既可以命令方式调用，也可以图形方式调用。Unix命令行键入pt_shell，使用图形方式则需要键入Primetime。

  12. 相关工具（4）：测试编译器（Test Compiler） • TC是Synopsy测试插入工具，用来在设计中插入DFT(Design For Test)电路，如扫描链插入和边界扫描。 • TC和DC工具相结合使用。 • 所有TC命令都是直接在dc_shell中执行。

  13. DFT Compiler： • 是包含在DC中的测试插入工具，用于设计插入DFT特性，如扫描插入或边界扫描。 • 所有的DFT命令直接从DC_shell和psyn_shell调用。

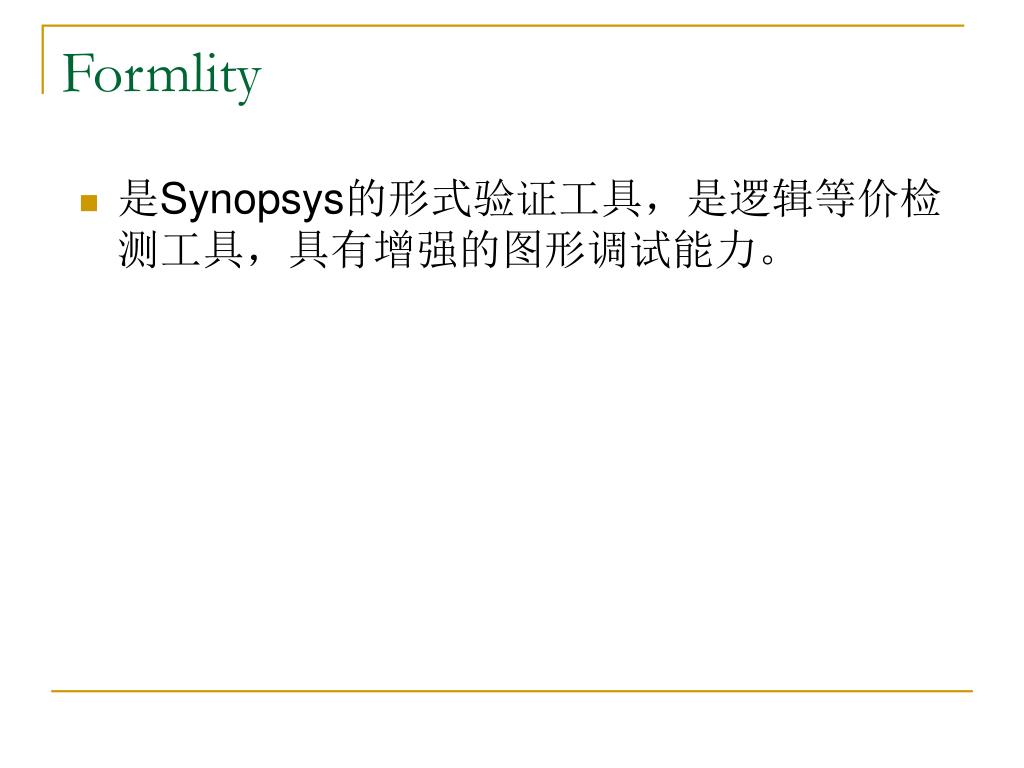

  14. Formlity • 是Synopsys的形式验证工具，是逻辑等价检测工具，具有增强的图形调试能力。

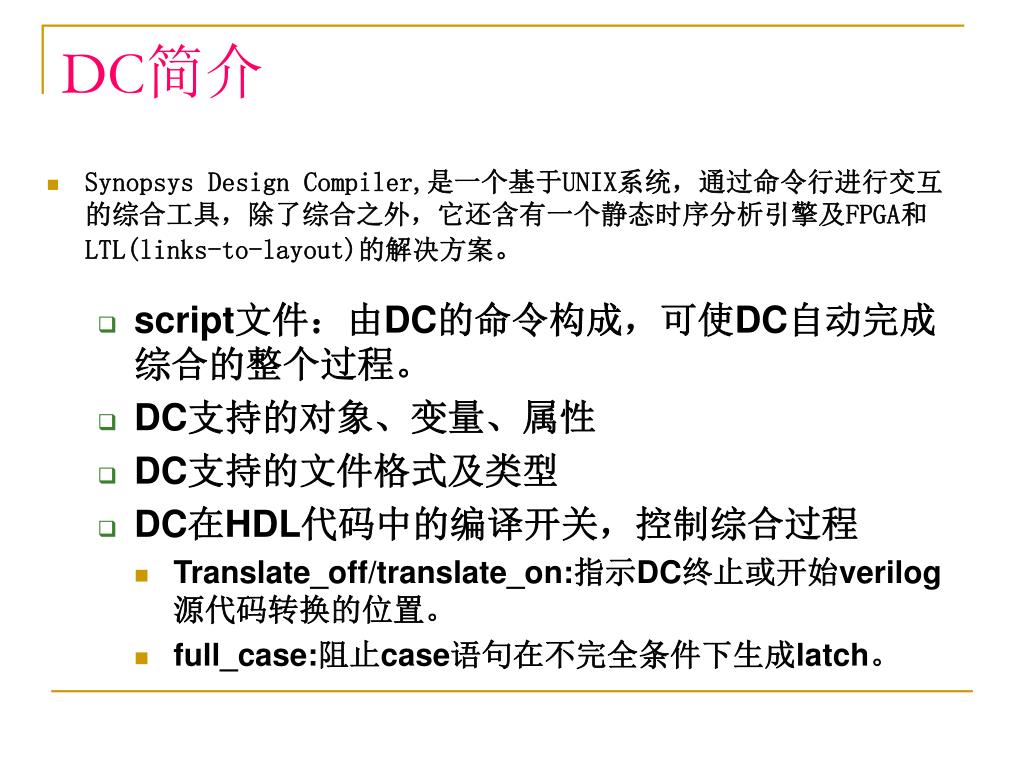

  15. DC简介 • Synopsys Design Compiler,是一个基于UNIX系统，通过命令行进行交互的综合工具，除了综合之外，它还含有一个静态时序分析引擎及FPGA和LTL(links-to-layout)的解决方案。 • script文件：由DC的命令构成，可使DC自动完成综合的整个过程。 • DC支持的对象、变量、属性 • DC支持的文件格式及类型 • DC在HDL代码中的编译开关，控制综合过程 • Translate_off/translate_on:指示DC终止或开始verilog 源代码转换的位置。 • full_case:阻止case语句在不完全条件下生成latch。

  16. DC Overview

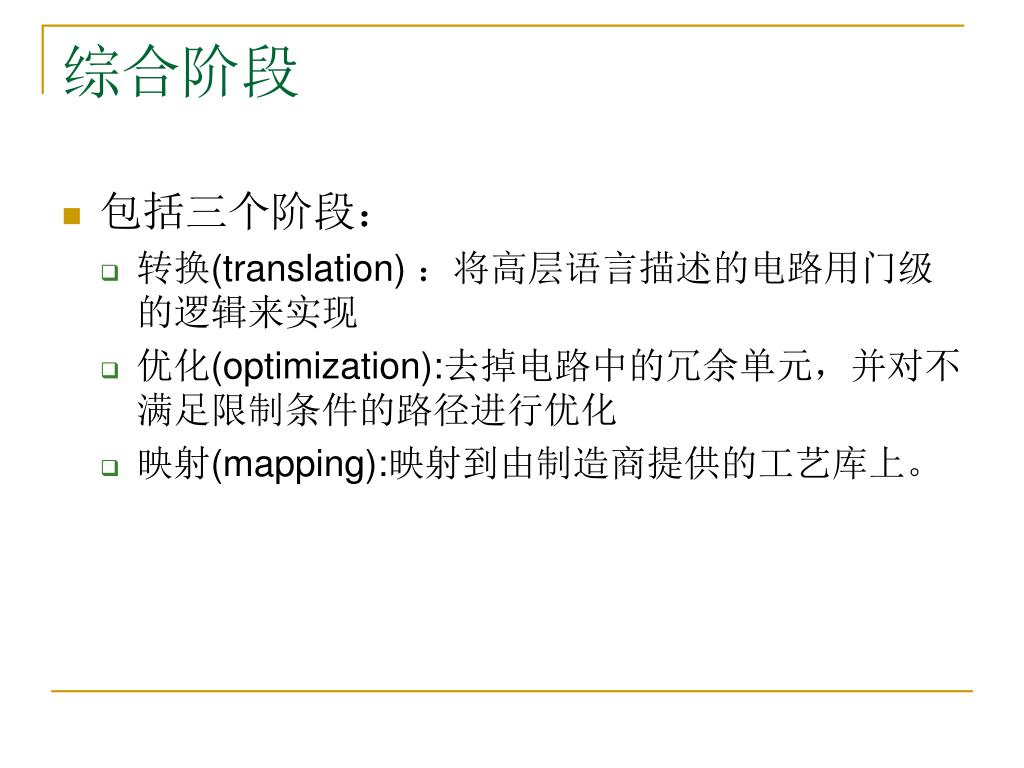

  17. 综合阶段 • 包括三个阶段： • 转换(translation) ：将高层语言描述的电路用门级的逻辑来实现 • 优化(optimization):去掉电路中的冗余单元，并对不满足限制条件的路径进行优化 • 映射(mapping):映射到由制造商提供的工艺库上。

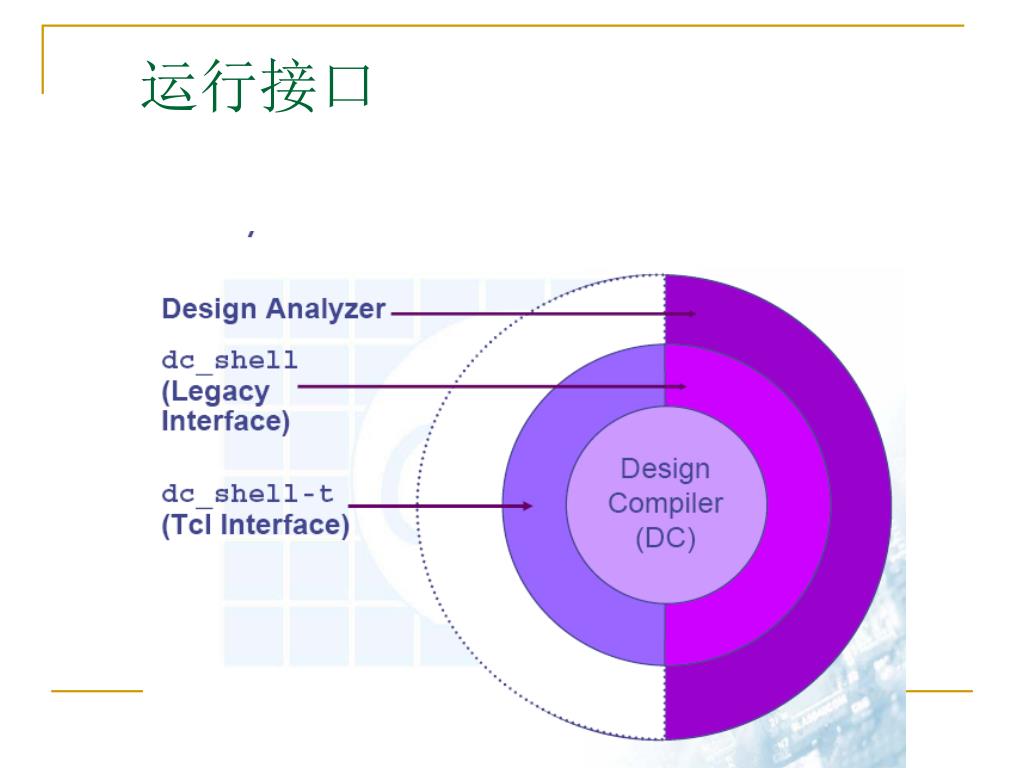

  18. 运行接口

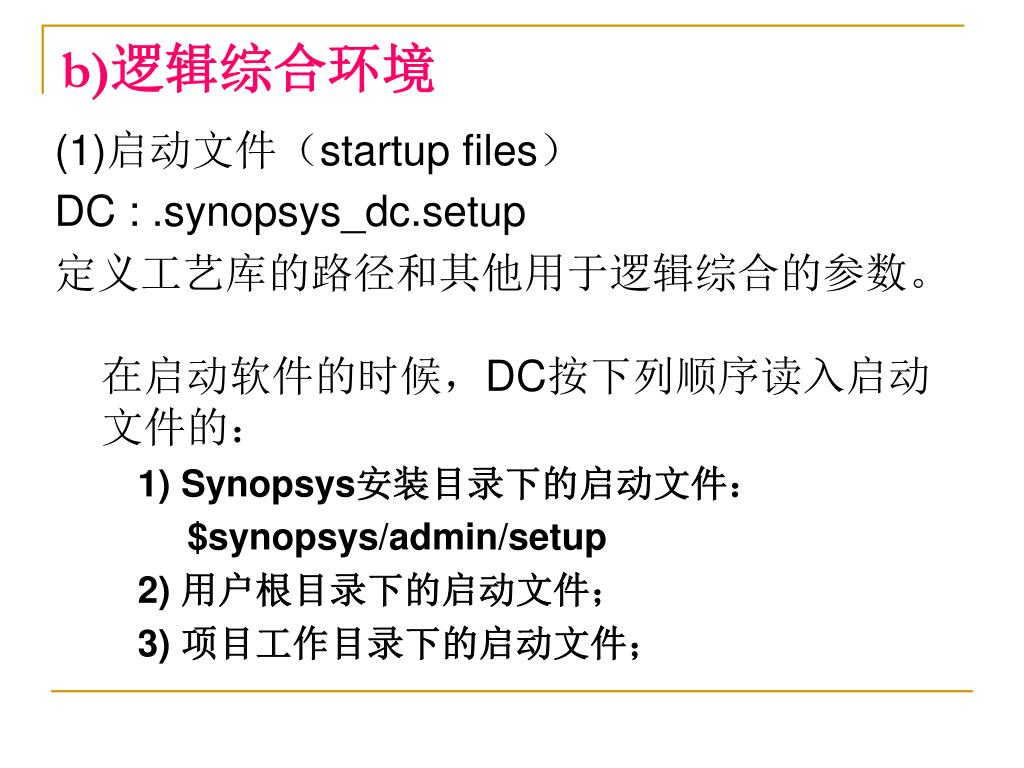

  19. b)逻辑综合环境 (1)启动文件（startup files） DC : .synopsys_dc.setup 定义工艺库的路径和其他用于逻辑综合的参数。 在启动软件的时候，DC按下列顺序读入启动文件的： 1) Synopsys安装目录下的启动文件： $synopsys/admin/setup 2) 用户根目录下的启动文件； 3) 项目工作目录下的启动文件；

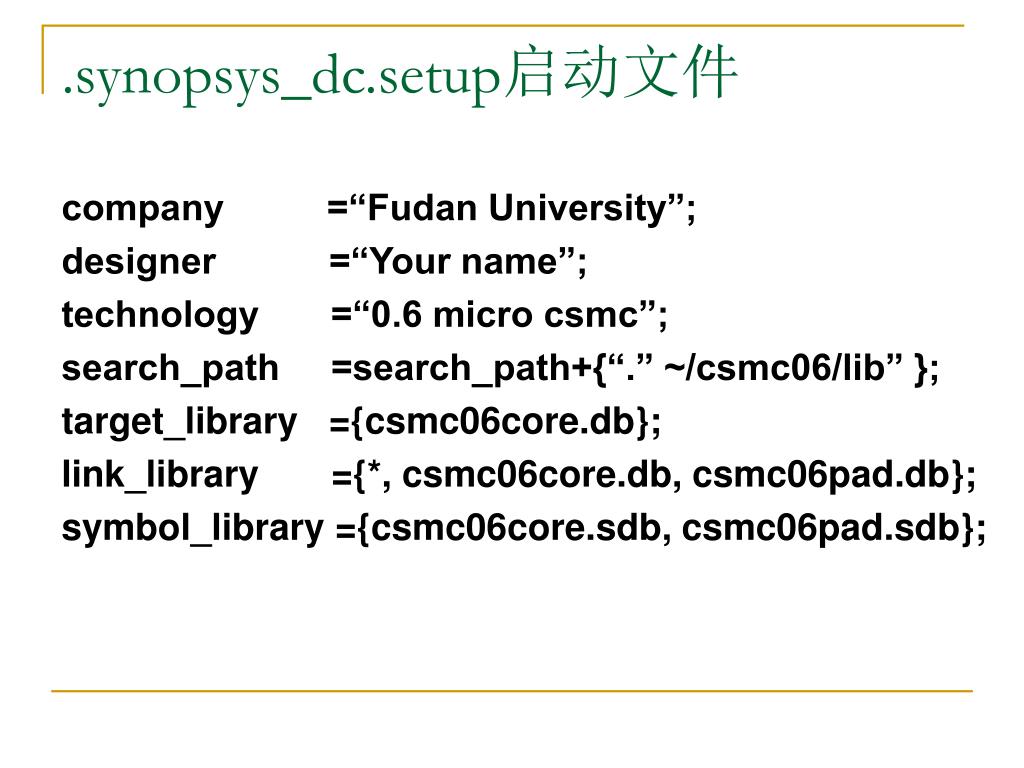

  20. .synopsys_dc.setup启动文件 company =“Fudan University”; designer =“Your name”; technology =“0.6 micro csmc”; search_path =search_path+{“.” ~/csmc06/lib” }; target_library ={csmc06core.db}; link_library ={*, csmc06core.db, csmc06pad.db}; symbol_library ={csmc06core.sdb, csmc06pad.sdb};

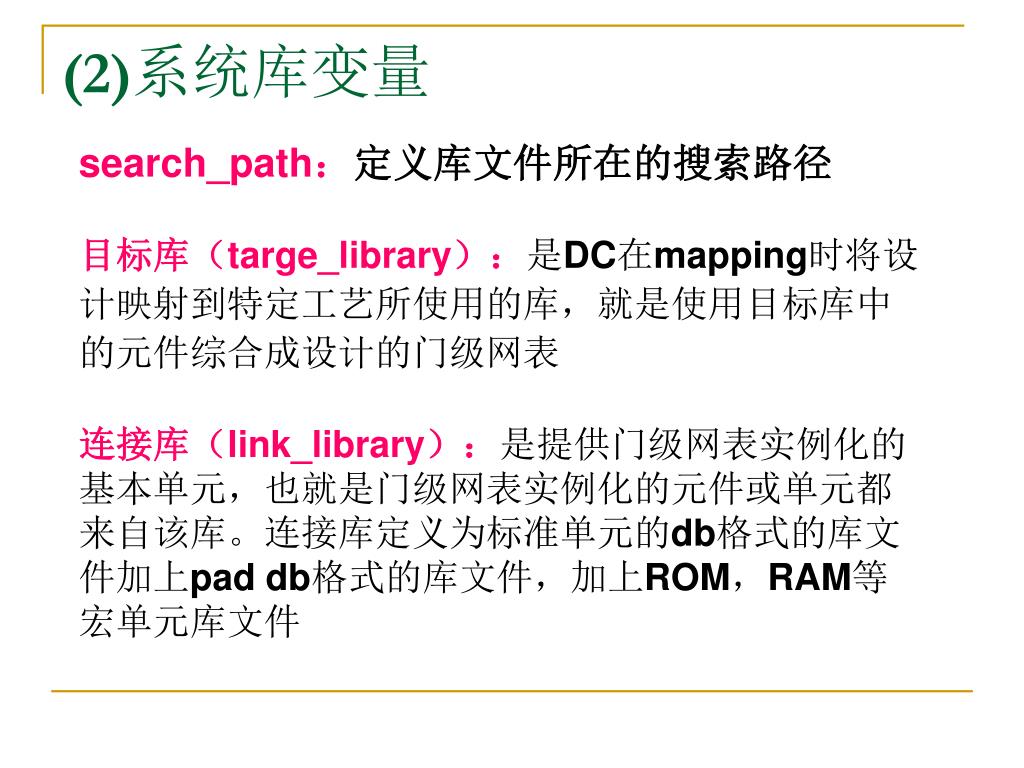

  21. (2)系统库变量 search_path：定义库文件所在的搜索路径 连接库（link_library）：是提供门级网表实例化的 基本单元，也就是门级网表实例化的元件或单元都 来自该库。连接库定义为标准单元的db格式的库文 件加上pad db格式的库文件，加上ROM，RAM等 宏单元库文件 目标库（targe_library）：是DC在mapping时将设 计映射到特定工艺所使用的库，就是使用目标库中 的元件综合成设计的门级网表

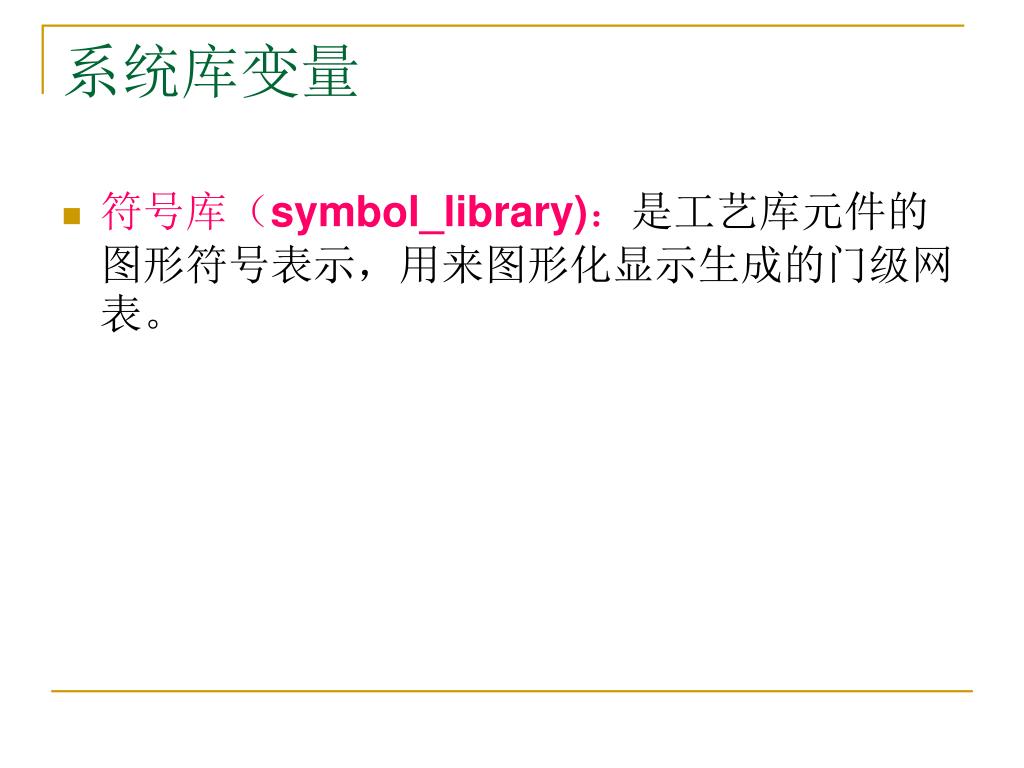

  22. 系统库变量 • 符号库（symbol_library)：是工艺库元件的图形符号表示，用来图形化显示生成的门级网表。

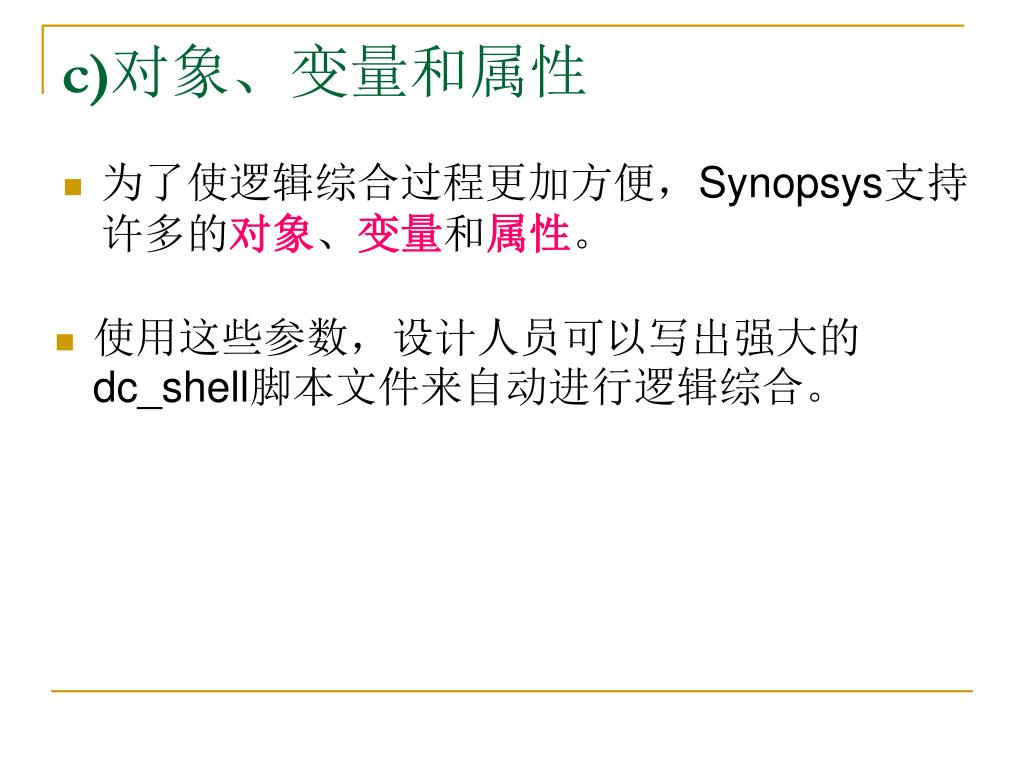

  23. c)对象、变量和属性 • 为了使逻辑综合过程更加方便，Synopsys支持许多的对象、变量和属性。 • 使用这些参数，设计人员可以写出强大的dc_shell脚本文件来自动进行逻辑综合。

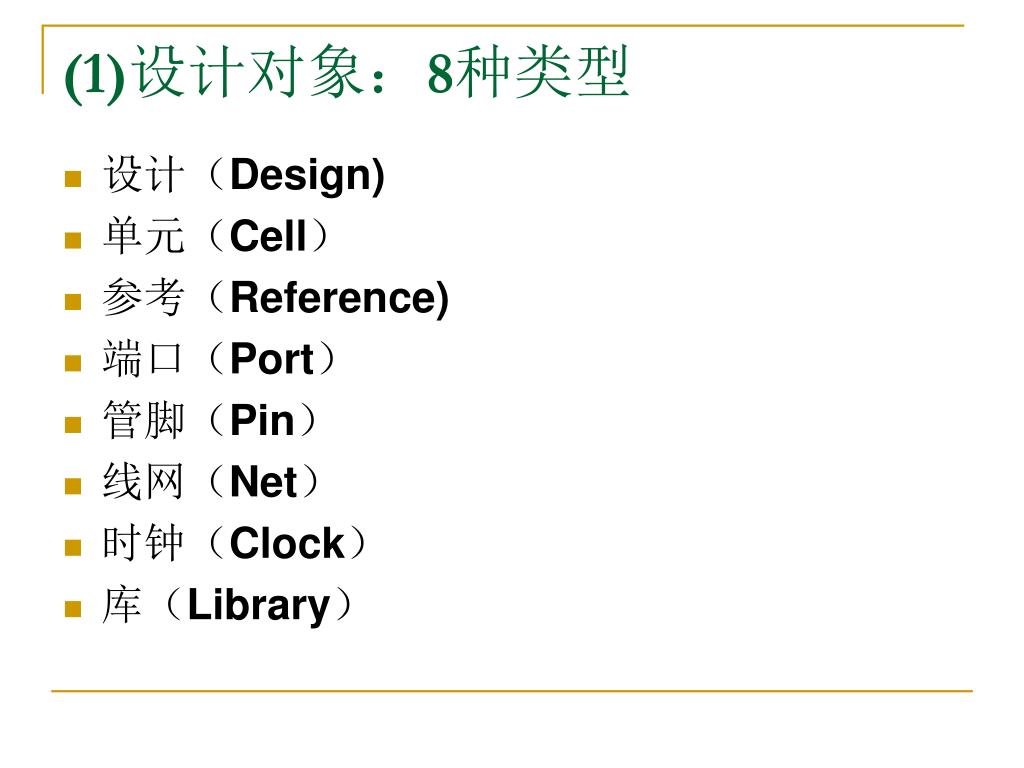

  24. (1)设计对象：8种类型 • 设计（Design) • 单元（Cell） • 参考（Reference) • 端口（Port） • 管脚（Pin） • 线网（Net） • 时钟（Clock） • 库（Library）

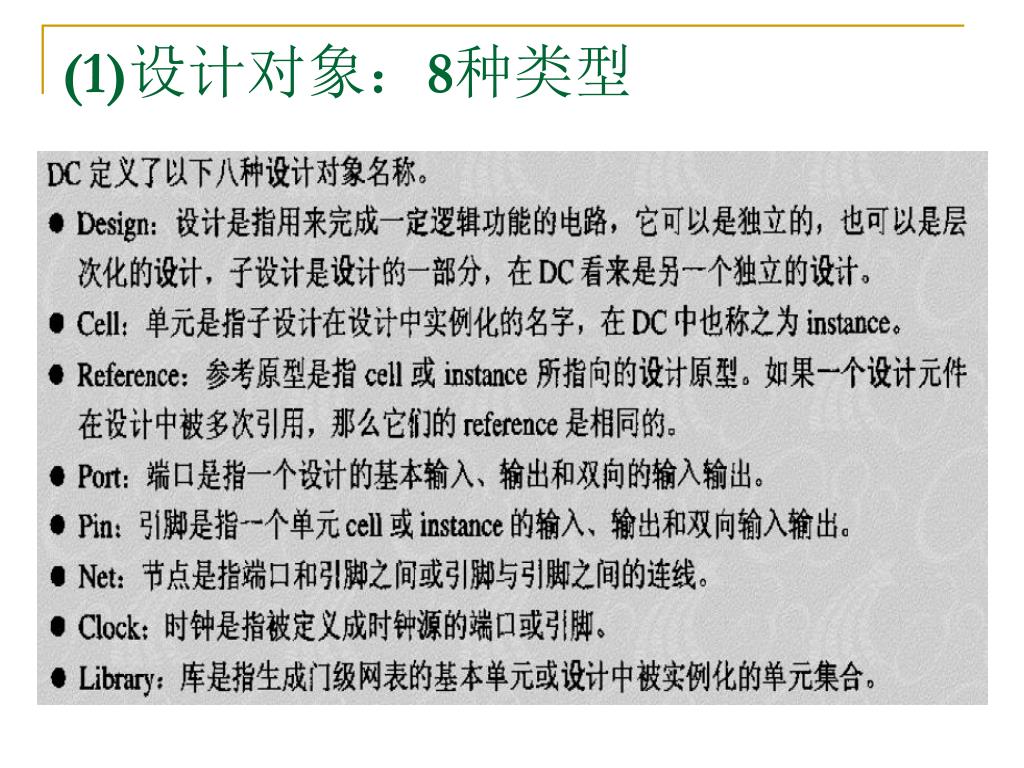

  25. (1)设计对象：8种类型

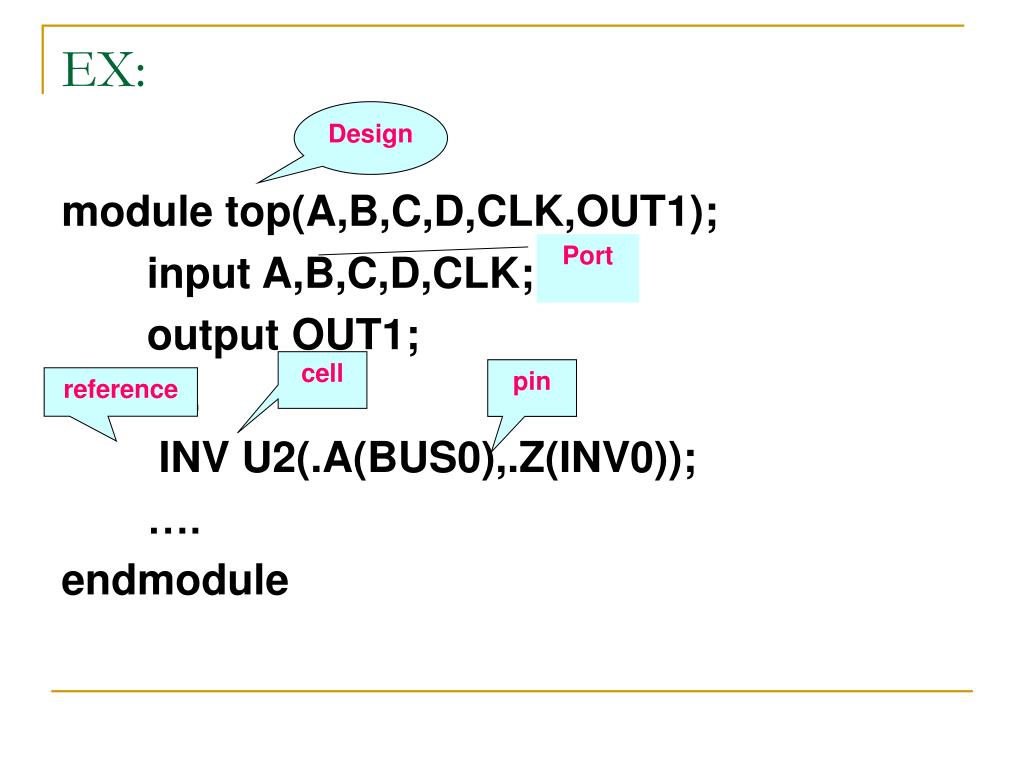

  26. EX: Design module top(A,B,C,D,CLK,OUT1); 􀂾input A,B,C,D,CLK; 􀂾output OUT1; 􀂾…. 􀂾 INV U2(.A(BUS0),.Z(INV0)); 􀂾…. endmodule Port cell pin reference

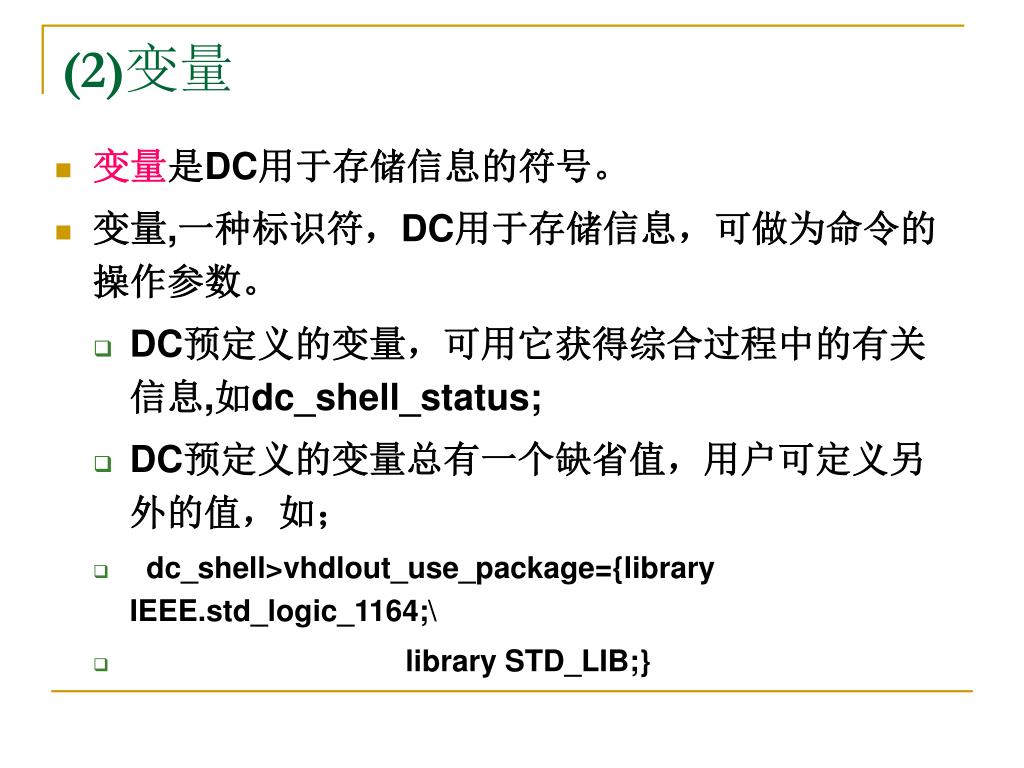

  27. (2)变量 • 变量是DC用于存储信息的符号。 • 变量,一种标识符，DC用于存储信息，可做为命令的操作参数。 • DC预定义的变量，可用它获得综合过程中的有关信息,如dc_shell_status; • DC预定义的变量总有一个缺省值，用户可定义另外的值，如； • dc_shell>vhdlout_use_package={library IEEE.std_logic_1164;\ • library STD_LIB;}

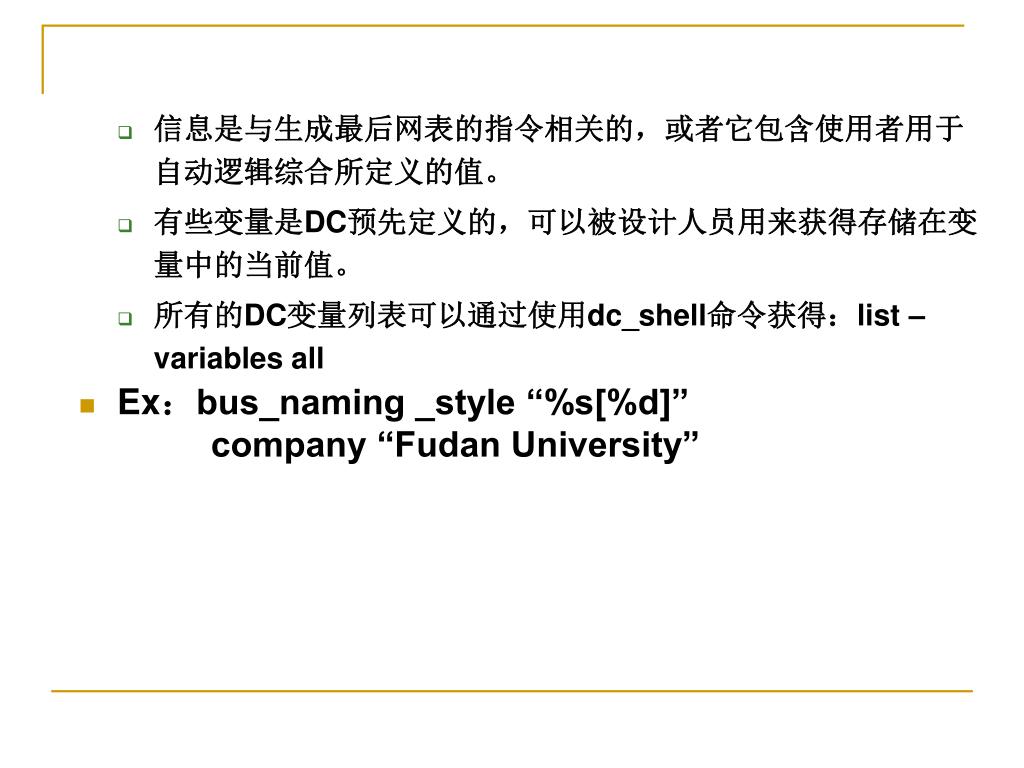

  28. 信息是与生成最后网表的指令相关的，或者它包含使用者用于自动逻辑综合所定义的值。信息是与生成最后网表的指令相关的，或者它包含使用者用于自动逻辑综合所定义的值。 • 有些变量是DC预先定义的，可以被设计人员用来获得存储在变量中的当前值。 • 所有的DC变量列表可以通过使用dc_shell命令获得：list –variables all • Ex：bus_naming _style “%s[%d]” company “Fudan University”

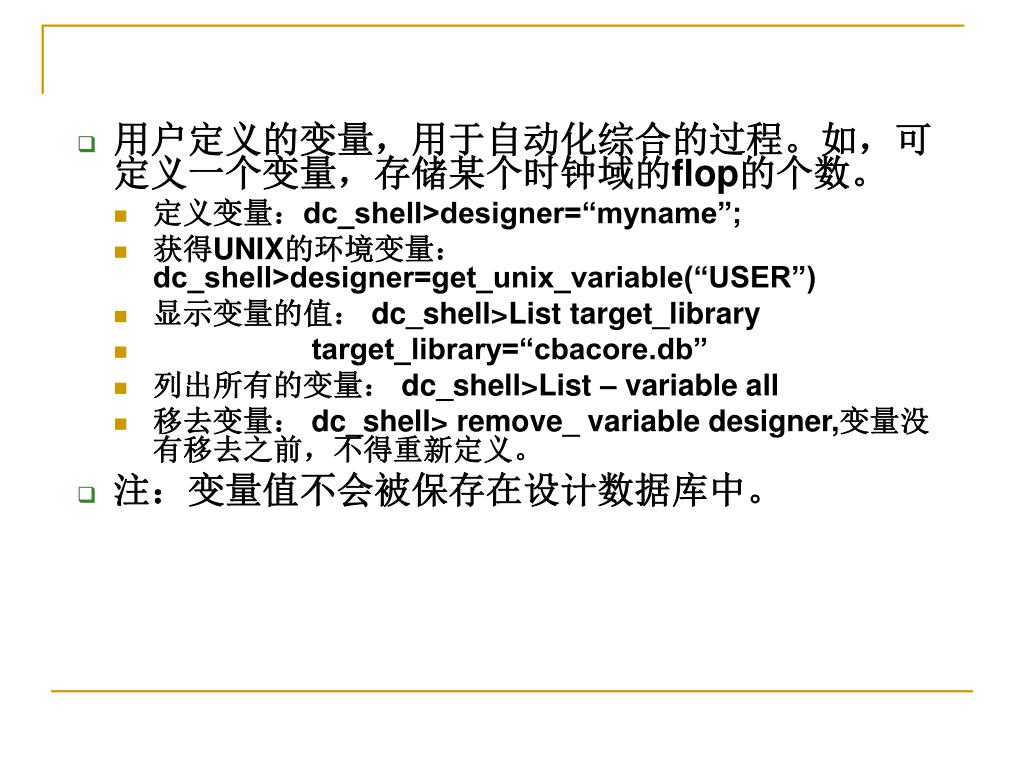

  29. 用户定义的变量，用于自动化综合的过程。如，可定义一个变量，存储某个时钟域的flop的个数。用户定义的变量，用于自动化综合的过程。如，可定义一个变量，存储某个时钟域的flop的个数。 • 定义变量：dc_shell>designer=“myname”; • 获得UNIX的环境变量： dc_shell>designer=get_unix_variable(“USER”) • 显示变量的值： dc_shell>List target_library • target_library=“cbacore.db” • 列出所有的变量： dc_shell>List – variable all • 移去变量： dc_shell> remove_ variable designer,变量没有移去之前，不得重新定义。 • 注：变量值不会被保存在设计数据库中。

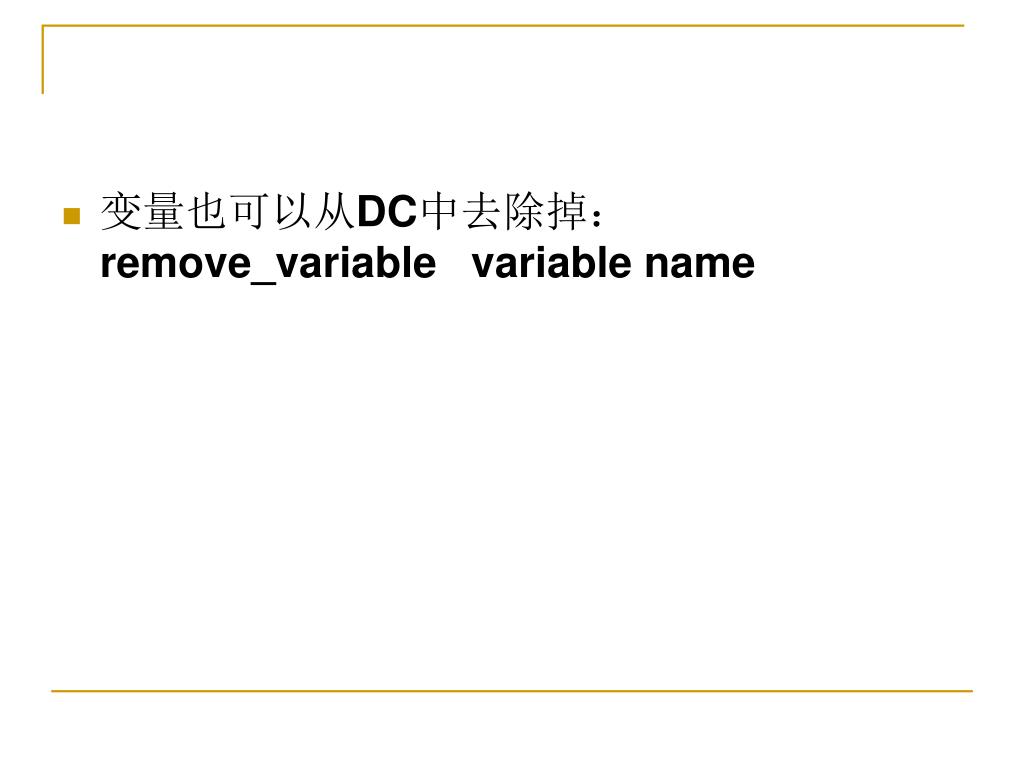

  30. 变量也可以从DC中去除掉：remove_variable variable name

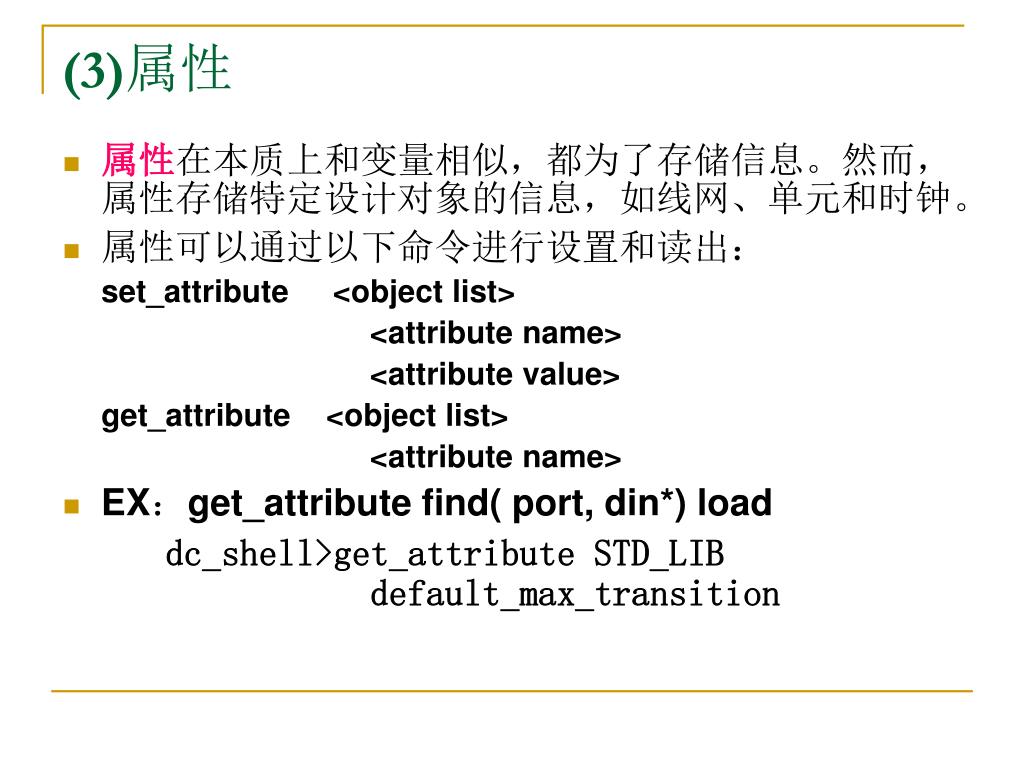

  31. (3)属性 • 属性在本质上和变量相似，都为了存储信息。然而，属性存储特定设计对象的信息，如线网、单元和时钟。 • 属性可以通过以下命令进行设置和读出： set_attribute <object list> <attribute name> <attribute value> get_attribute <object list> <attribute name> • EX：get_attribute find( port, din*) load dc_shell>get_attribute STD_LIB default_max_transition

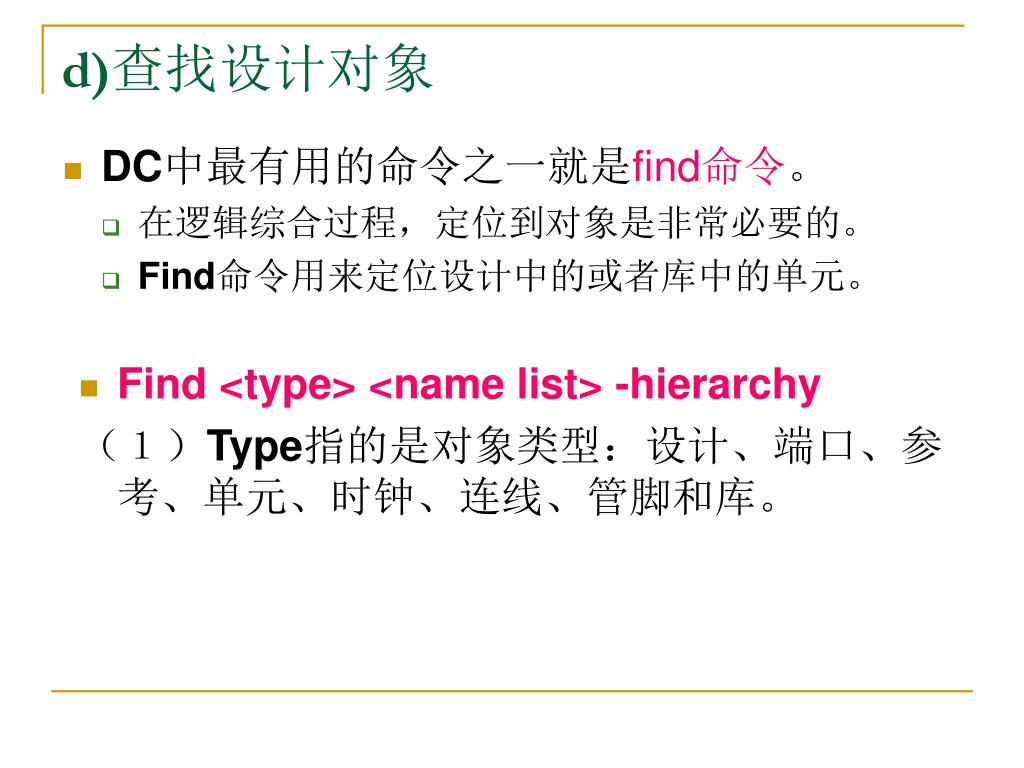

  32. d)查找设计对象 • DC中最有用的命令之一就是find命令。 • 在逻辑综合过程，定位到对象是非常必要的。 • Find命令用来定位设计中的或者库中的单元。 • Find <type> <name list> -hierarchy （１）Type指的是对象类型：设计、端口、参考、单元、时钟、连线、管脚和库。

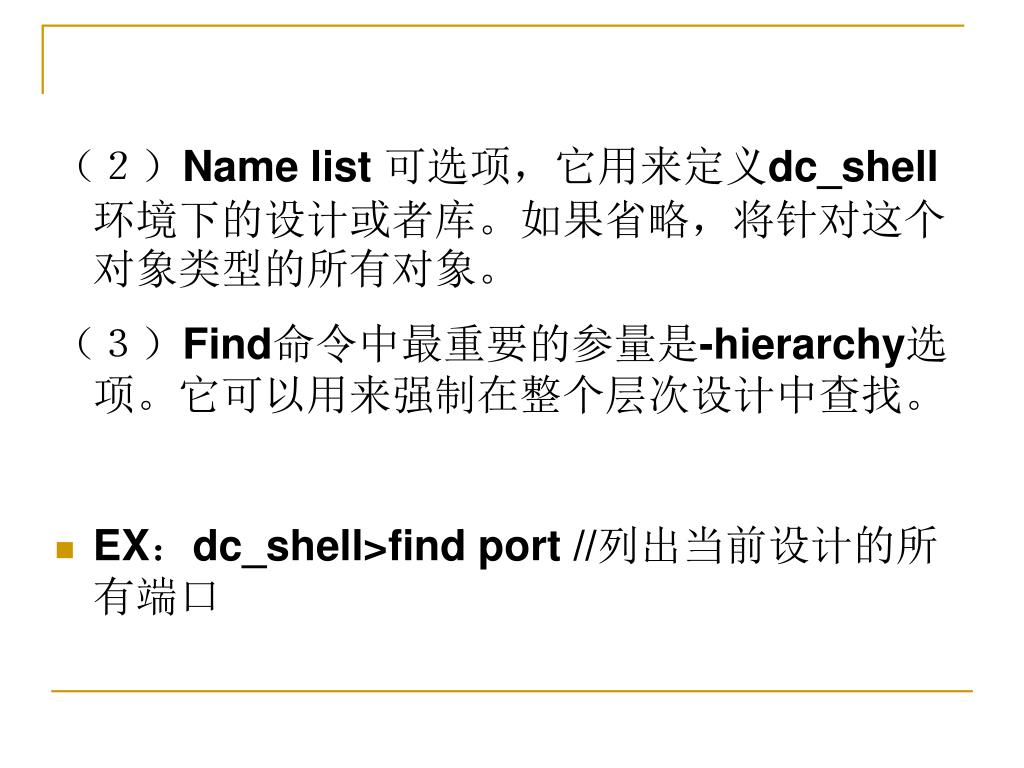

  33. （２）Name list 可选项，它用来定义dc_shell环境下的设计或者库。如果省略，将针对这个对象类型的所有对象。 （３）Find命令中最重要的参量是-hierarchy选项。它可以用来强制在整个层次设计中查找。 • EX：dc_shell>find port //列出当前设计的所有端口

  34. 其他有用的命令 • 寻找库(csmc06core库)中max_transition的值和库中倒相器IN01D1的面积属性。 get_attribute csmc06core default_max_transition get_attribute csmc06core/IN01D1 area help attribute命令可以列出DC中所有属性。

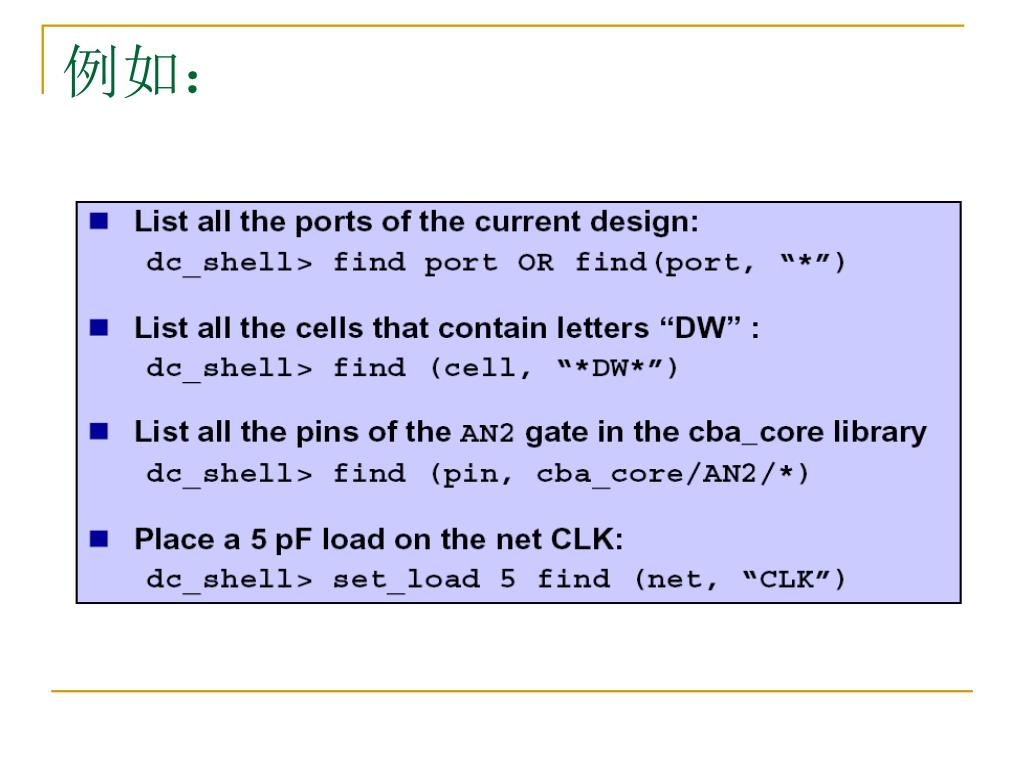

  35. 例如：

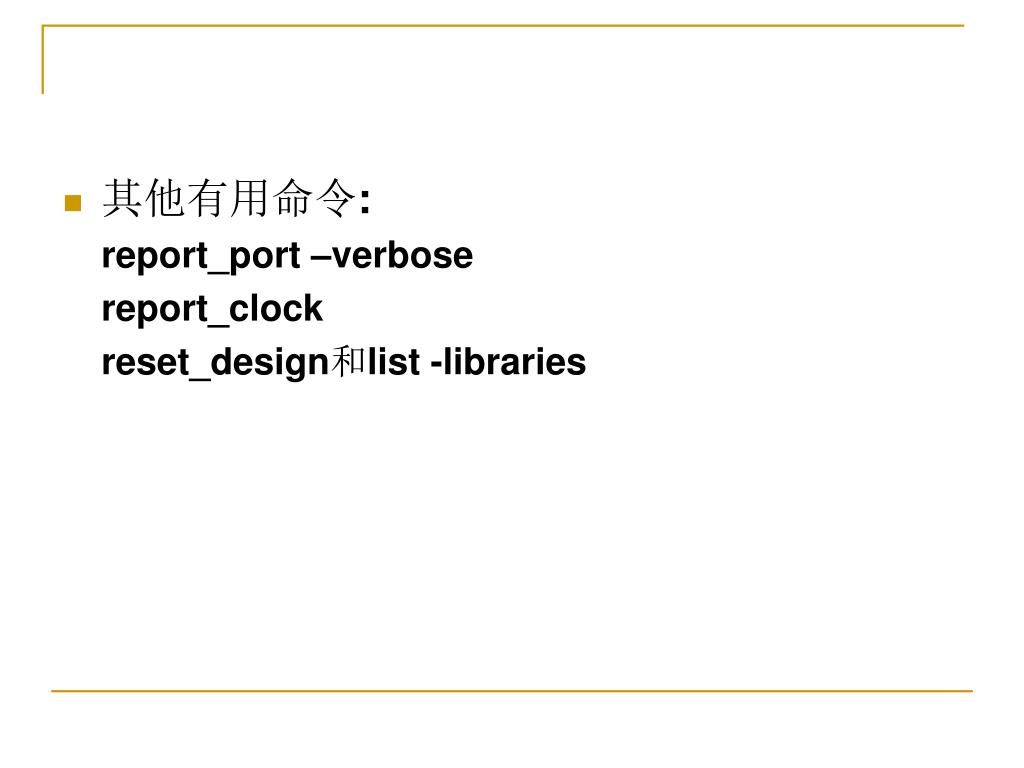

  36. 其他有用命令: report_port –verbose report_clock reset_design和list -libraries

  37. e)Synopsys格式 • 所有synopsys工具都支持和共享一种内部共同结构称为“.db”格式。 • db格式文件是编译的二进制格式，它可以表示文本数据、RTL级代码、映射后门级网表和synopsys库 • db文件还能包含施加在设计中的任何约束 • 所有synopsys工具都能支持所有HDL:包括Verilog、VHDL和EDIF等,包括读入和写出这些格式。

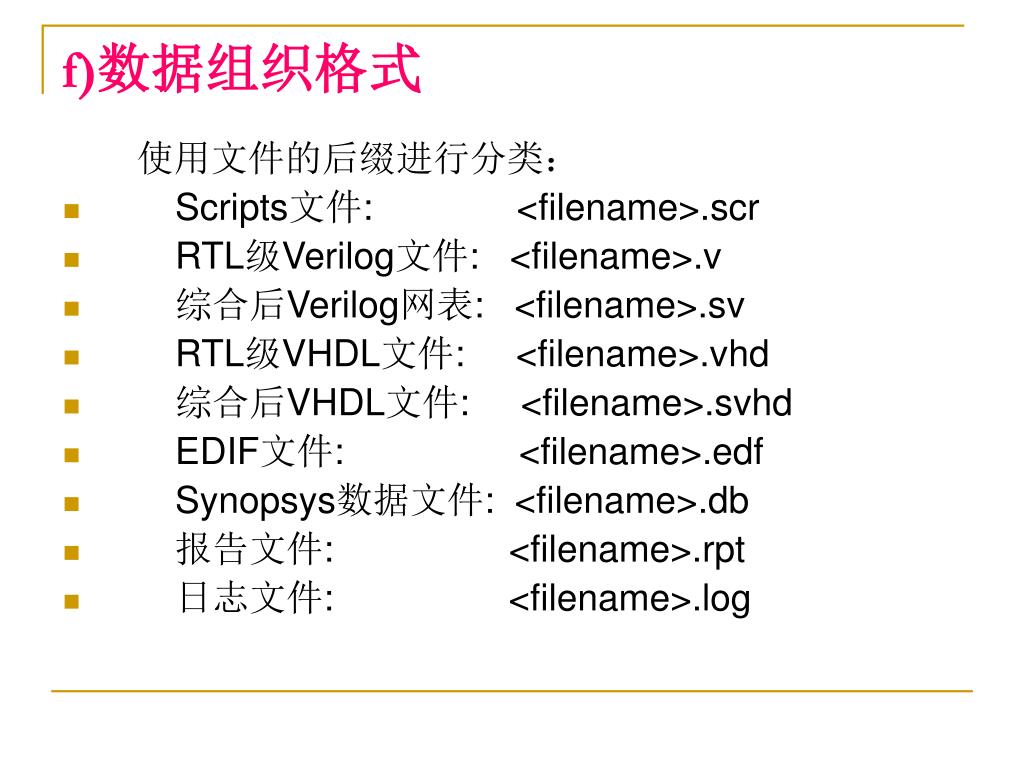

  38. f)数据组织格式 􀂾使用文件的后缀进行分类： • 􀂾Scripts文件: <filename>.scr • 􀂾RTL级Verilog文件: <filename>.v • 􀂾综合后Verilog网表: <filename>.sv • 􀂾RTL级VHDL文件: <filename>.vhd • 􀂾综合后VHDL文件: <filename>.svhd • 􀂾EDIF文件: <filename>.edf • 􀂾Synopsys数据文件: <filename>.db • 􀂾报告文件: <filename>.rpt • 􀂾日志文件: <filename>.log

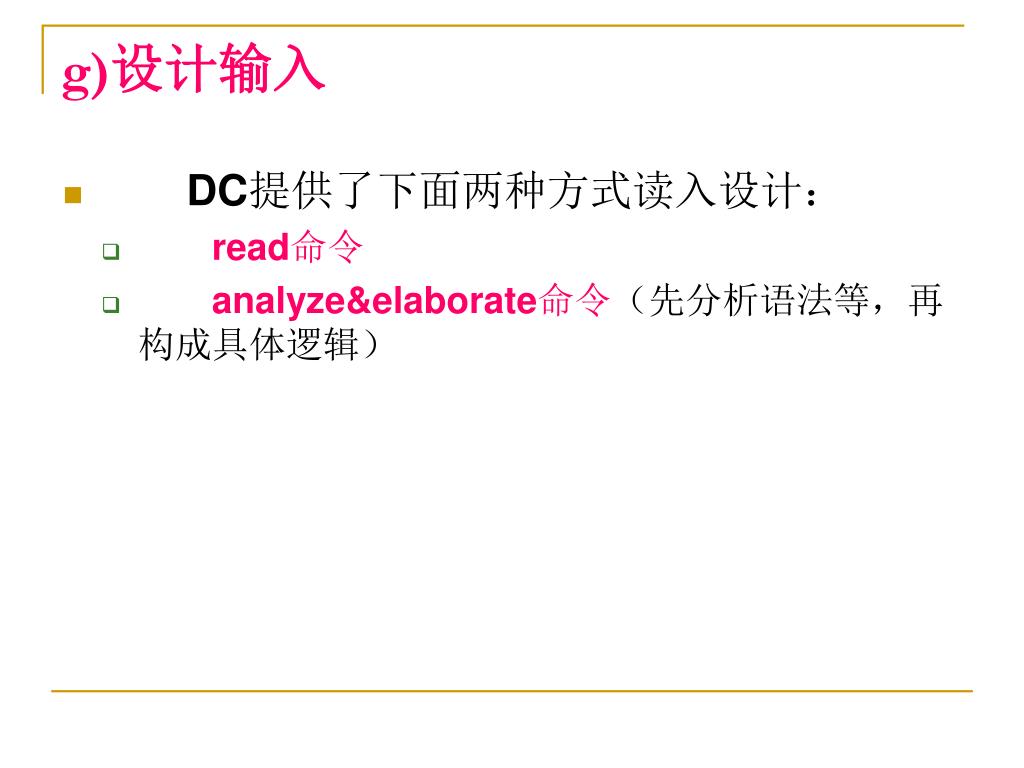

  39. g)设计输入 • 􀂾DC提供了下面两种方式读入设计： • 􀂾read命令 • 􀂾analyze&elaborate命令（先分析语法等，再构成具体逻辑）

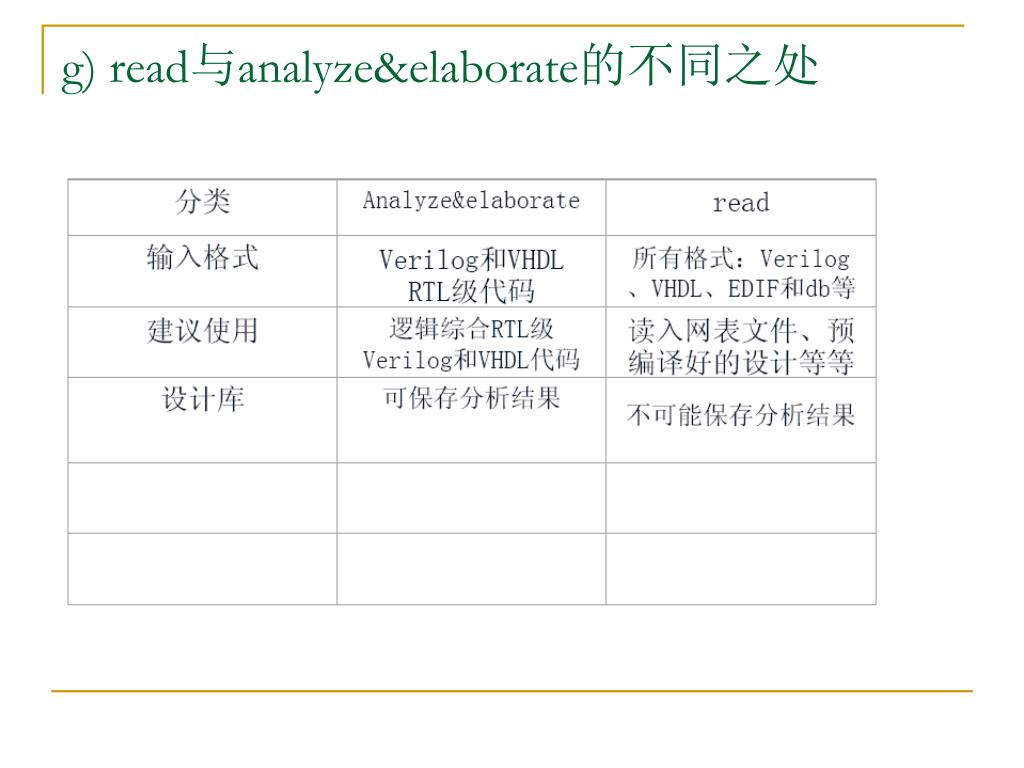

  40. g) read与analyze&elaborate的不同之处

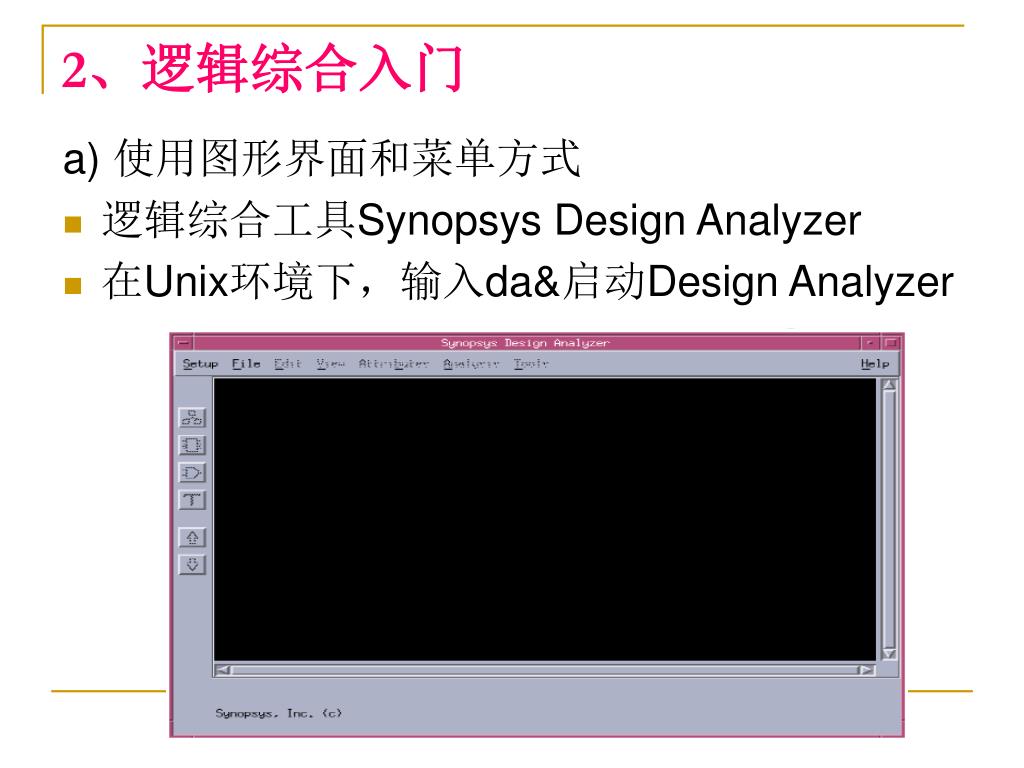

  41. 2、逻辑综合入门 a) 使用图形界面和菜单方式 • 逻辑综合工具Synopsys Design Analyzer • 在Unix环境下，输入da&启动Design Analyzer

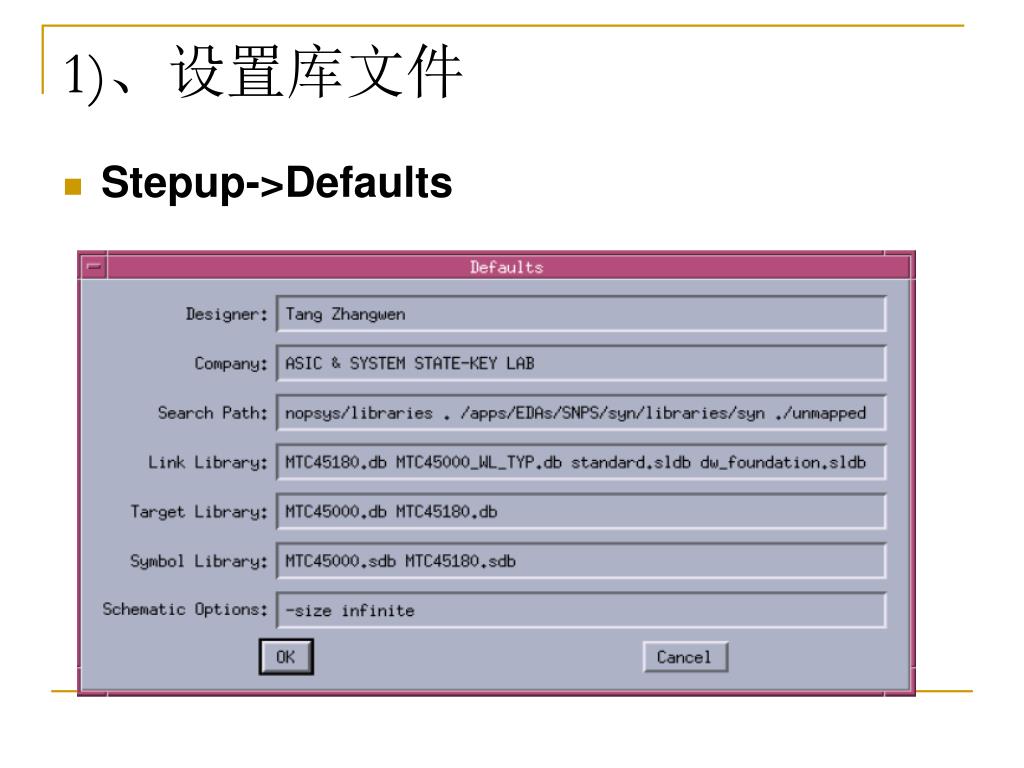

  42. 1)、设置库文件 • Stepup->Defaults

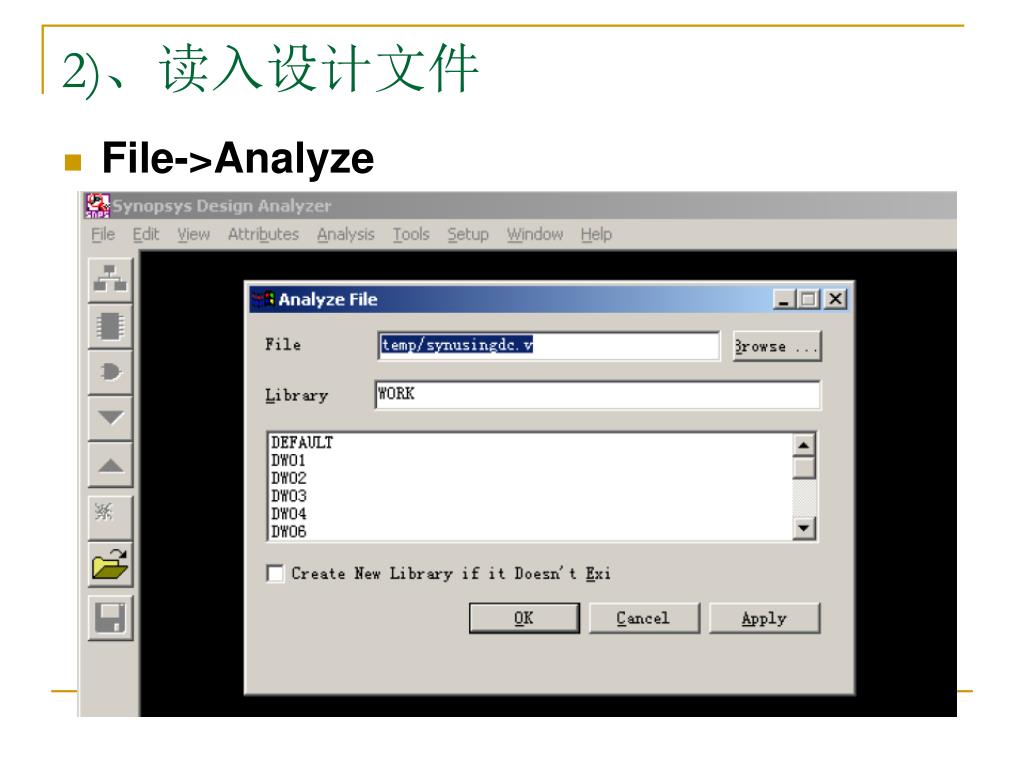

  43. 2)、读入设计文件 • File->Analyze

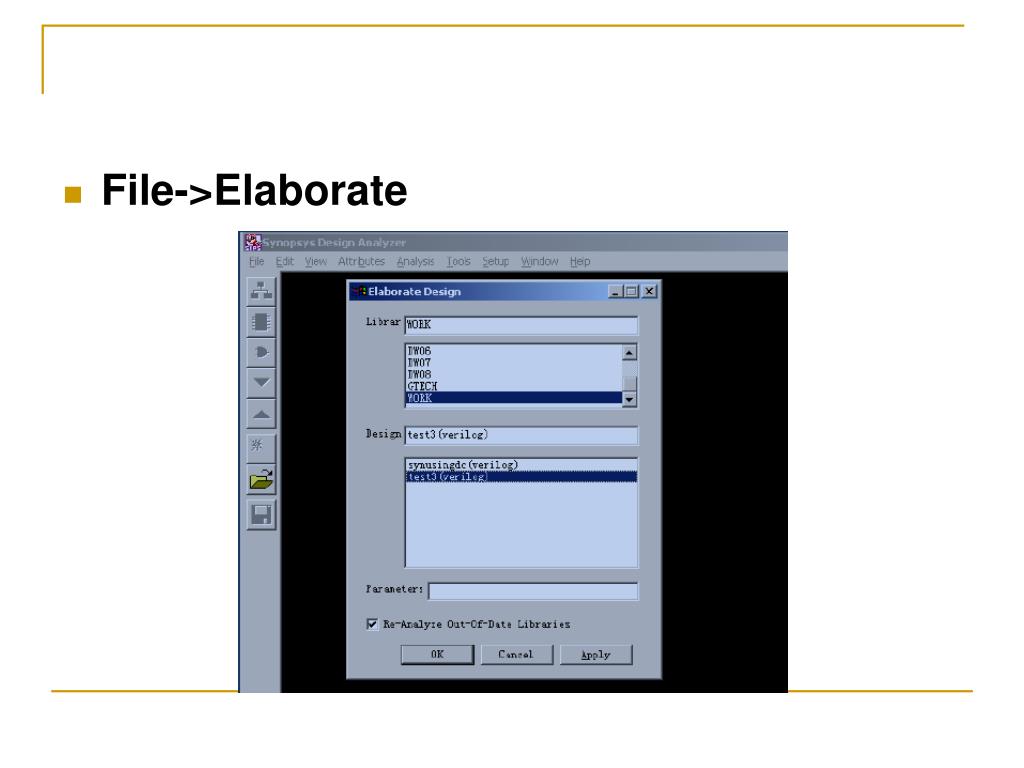

  44. File->Elaborate

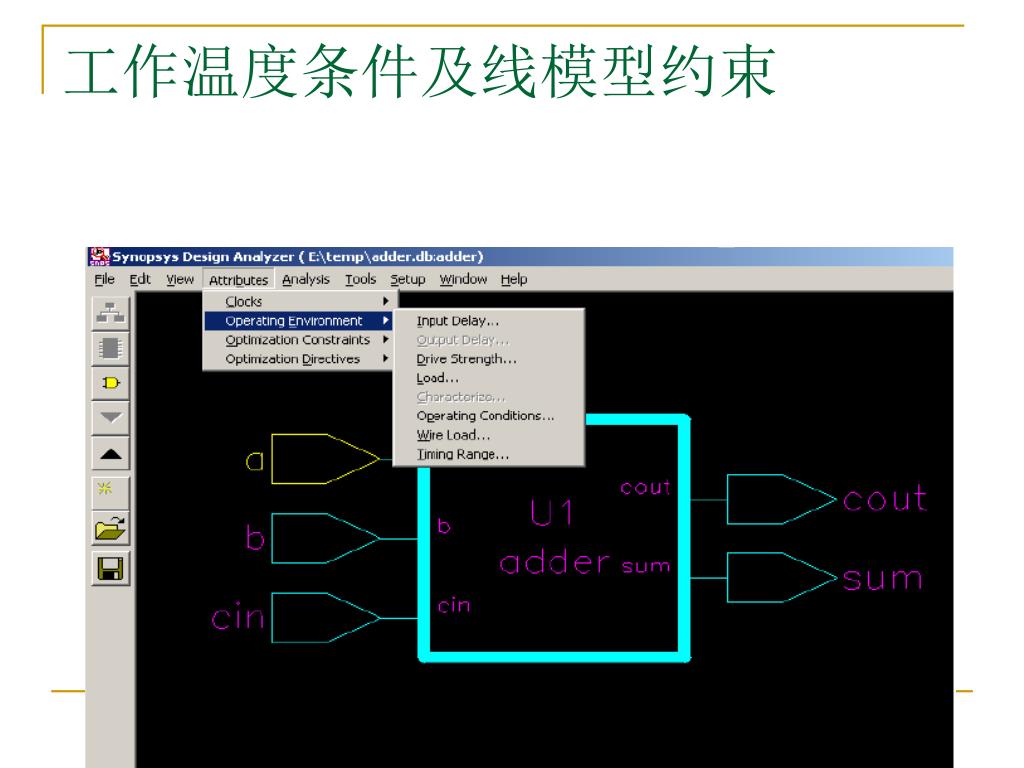

  45. 工作温度条件及线模型约束

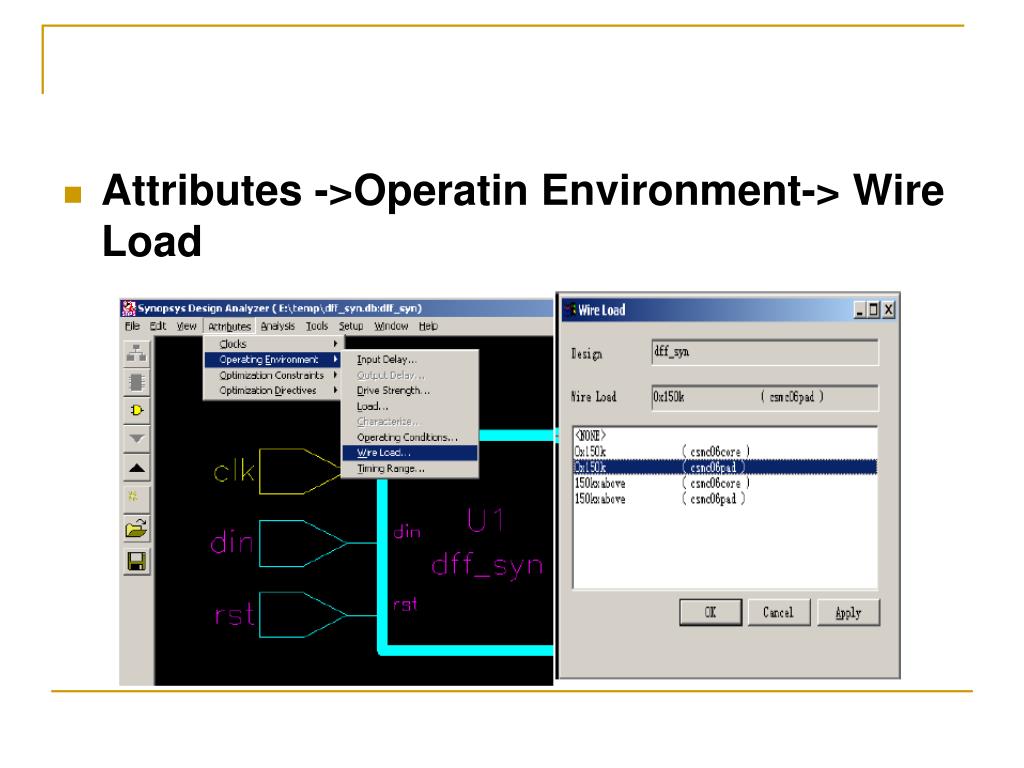

  46. Attributes ->Operatin Environment-> Wire Load

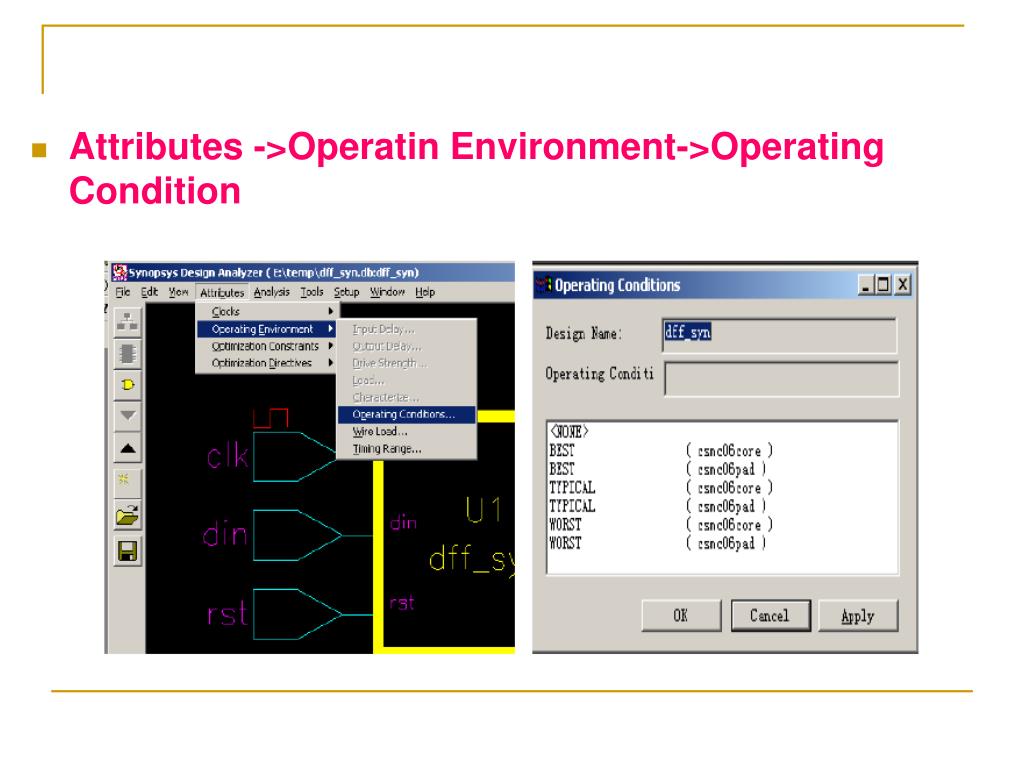

  47. Attributes ->Operatin Environment->Operating Condition

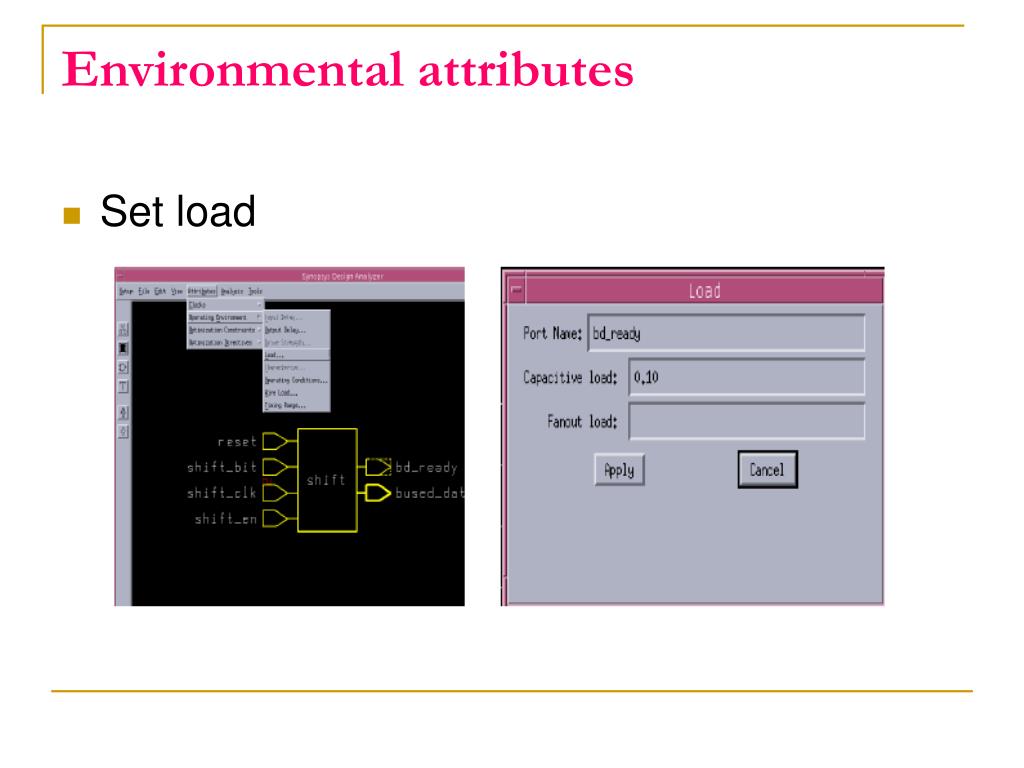

  48. Environmental attributes • Set load

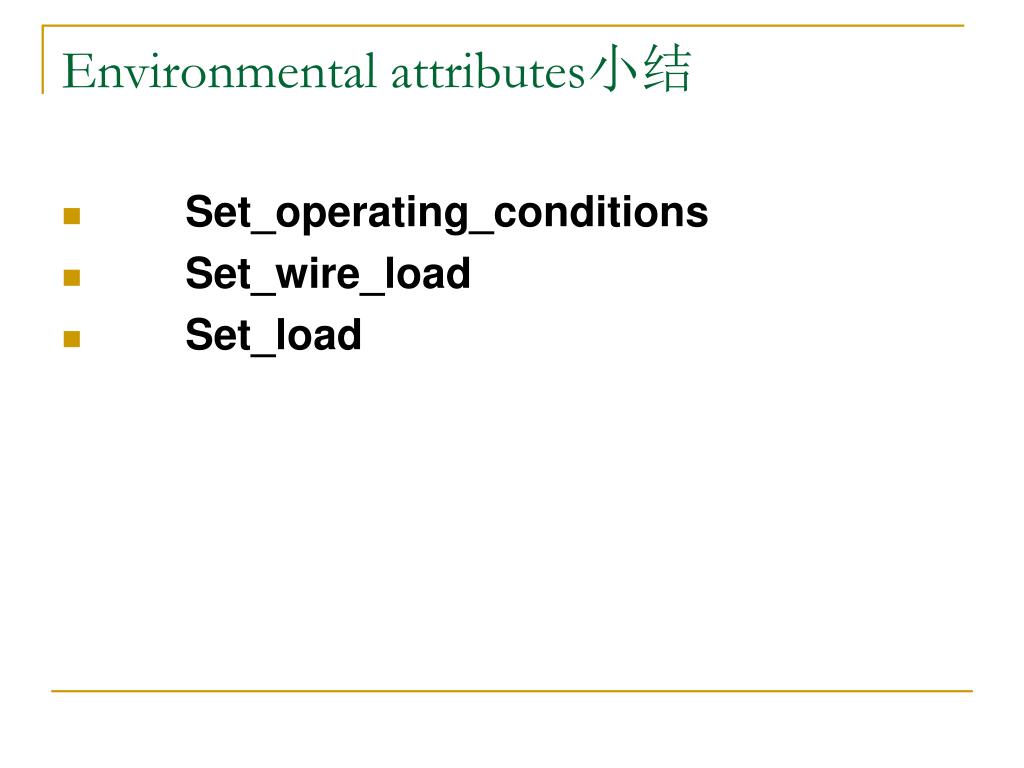

  49. Environmental attributes小结 • 􀂾Set_operating_conditions • 􀂾Set_wire_load • 􀂾Set_load
