汽车美容 （第二版）主编：鲁植雄主审：陈南人民交通出版社

第六章 汽车漆面修复美容

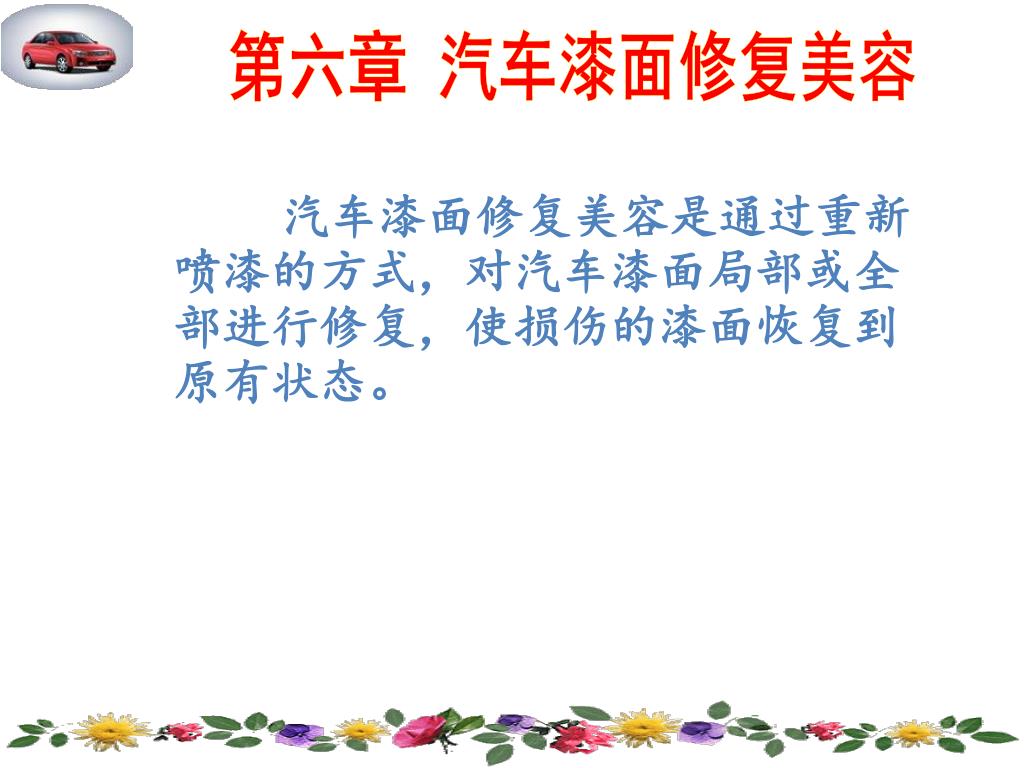

汽车漆面修复美容是通过重新喷漆的方式，对汽车漆面局部或全部进行修复，使损伤的漆面恢复到原有状态。汽车漆面修复美容是通过重新喷漆的方式，对汽车漆面局部或全部进行修复，使损伤的漆面恢复到原有状态。

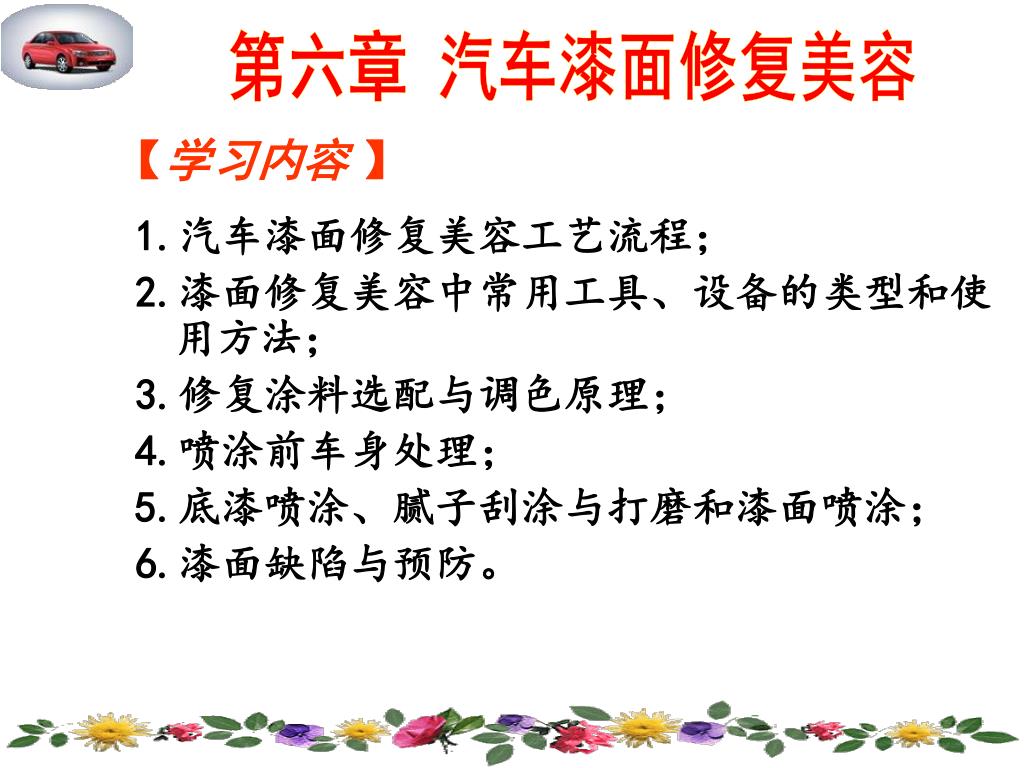

【学习内容】 1.汽车漆面修复美容工艺流程； 2.漆面修复美容中常用工具、设备的类型和使用方法； 3.修复涂料选配与调色原理； 4.喷涂前车身处理； 5.底漆喷涂、腻子刮涂与打磨和漆面喷涂； 6.漆面缺陷与预防。

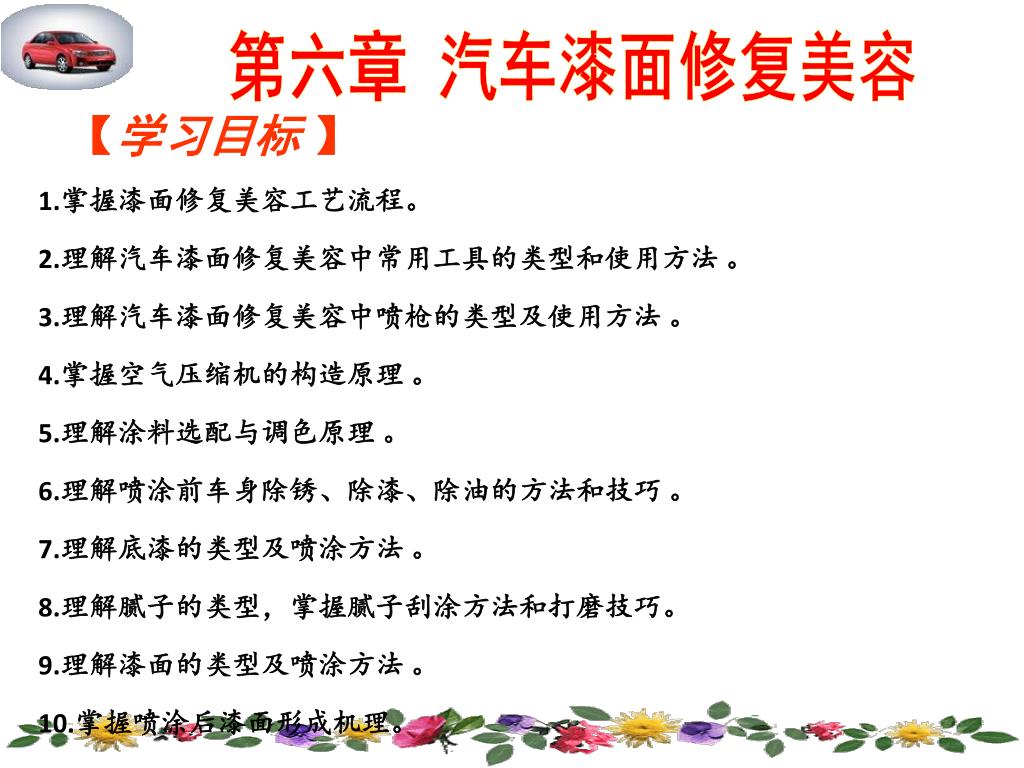

【学习目标】 1.掌握漆面修复美容工艺流程。 2.理解汽车漆面修复美容中常用工具的类型和使用方法。 3.理解汽车漆面修复美容中喷枪的类型及使用方法。 4.掌握空气压缩机的构造原理。 5.理解涂料选配与调色原理。 6.理解喷涂前车身除锈、除漆、除油的方法和技巧。 7.理解底漆的类型及喷涂方法。 8.理解腻子的类型，掌握腻子刮涂方法和打磨技巧。 9.理解漆面的类型及喷涂方法。 10.掌握喷涂后漆面形成机理。

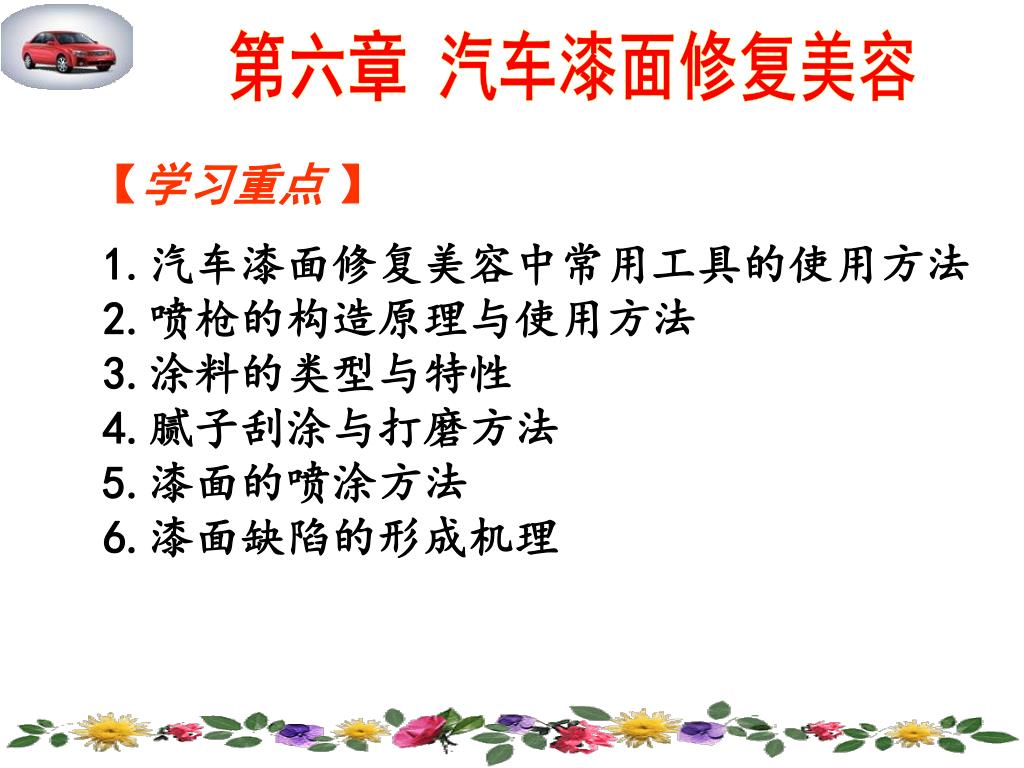

【学习重点】 1.汽车漆面修复美容中常用工具的使用方法 2.喷枪的构造原理与使用方法 3.涂料的类型与特性 4.腻子刮涂与打磨方法 5.漆面的喷涂方法 6.漆面缺陷的形成机理

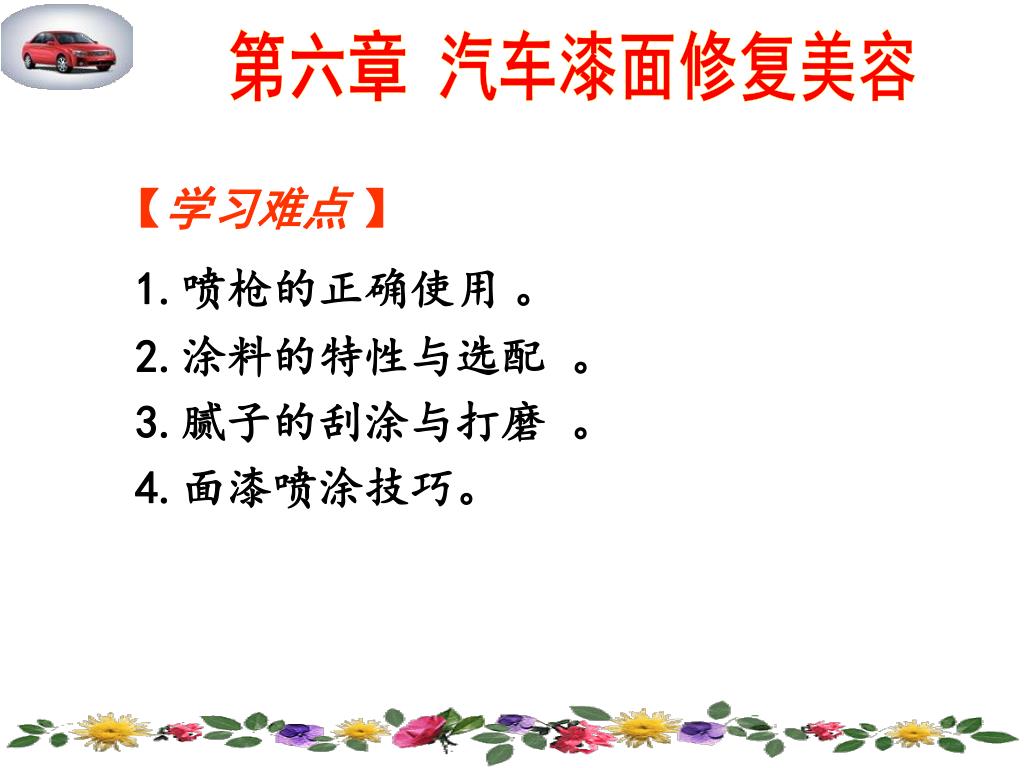

【学习难点】 1.喷枪的正确使用。 2.涂料的特性与选配。 3.腻子的刮涂与打磨。 4.面漆喷涂技巧。

6.1　汽车漆面修复美容的类型与工艺流程 6.2　汽车漆面修复美容的工具与设备 6.3　汽车漆面修复涂料 6.4　汽车涂料的选配 6.5　汽车涂料的调色 6.6　汽车喷漆前的车身表面处理 6.7　底漆喷涂与腻子刮涂打磨 6.8　面漆喷涂 6.9　漆面常见缺陷及其防治

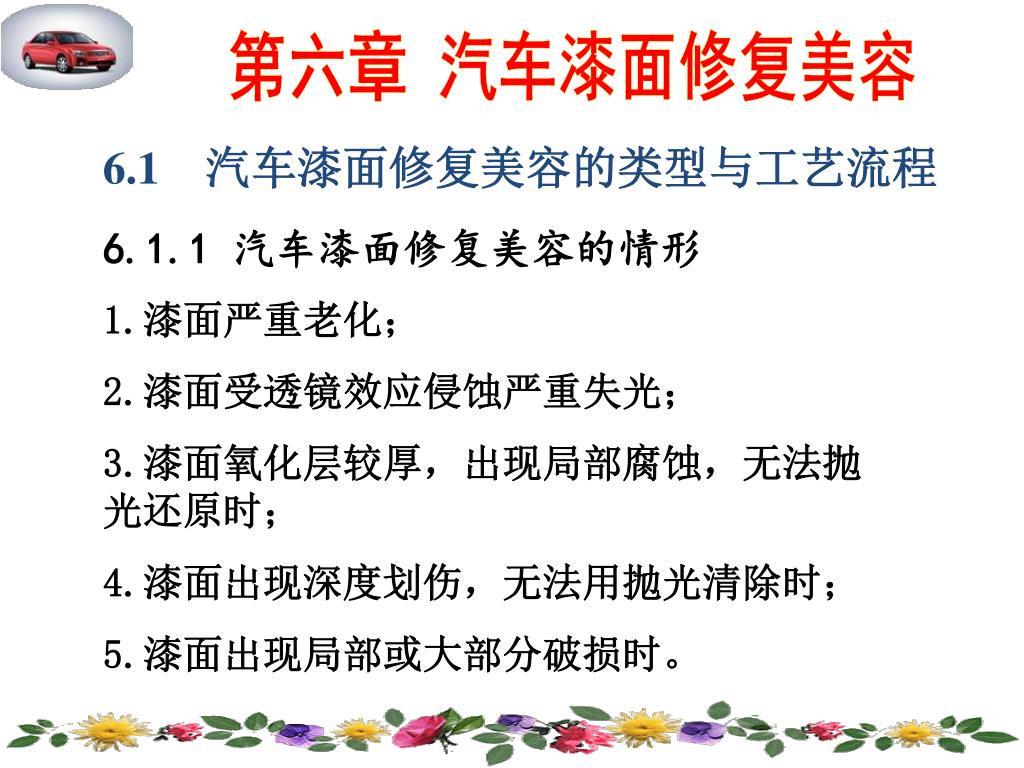

6.1　汽车漆面修复美容的类型与工艺流程 6.1.1 汽车漆面修复美容的情形 1.漆面严重老化； 2.漆面受透镜效应侵蚀严重失光； 3.漆面氧化层较厚，出现局部腐蚀，无法抛光还原时； 4.漆面出现深度划伤，无法用抛光清除时； 5.漆面出现局部或大部分破损时。

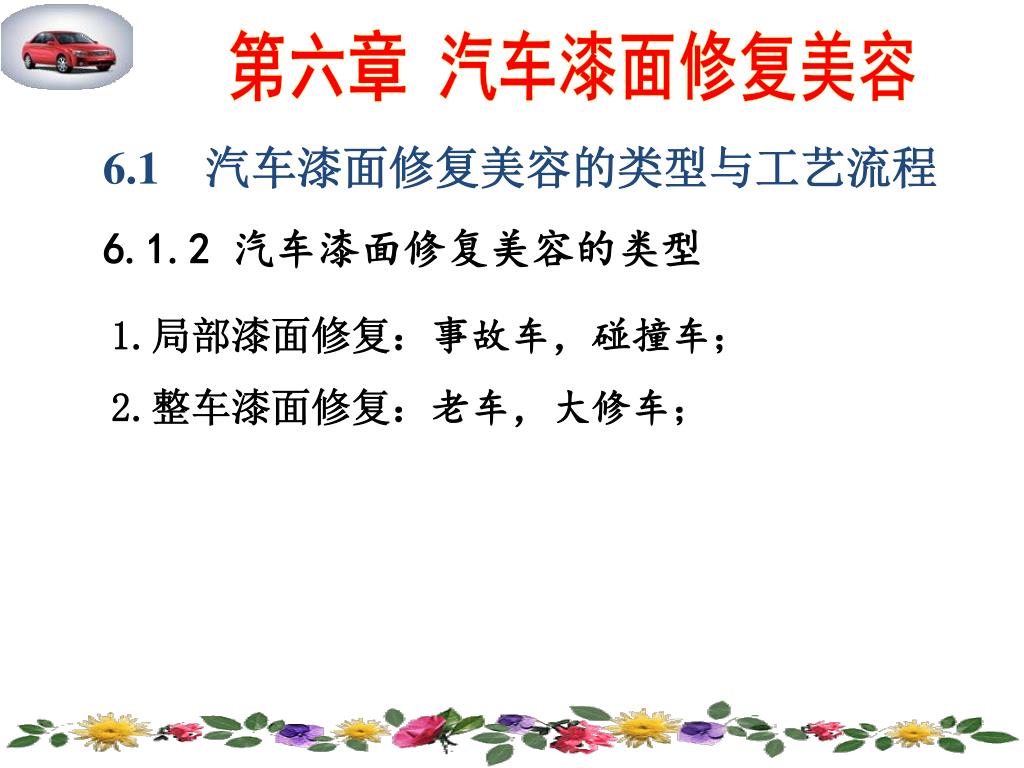

6.1　汽车漆面修复美容的类型与工艺流程 6.1.2 汽车漆面修复美容的类型 1.局部漆面修复：事故车，碰撞车； 2.整车漆面修复：老车，大修车；

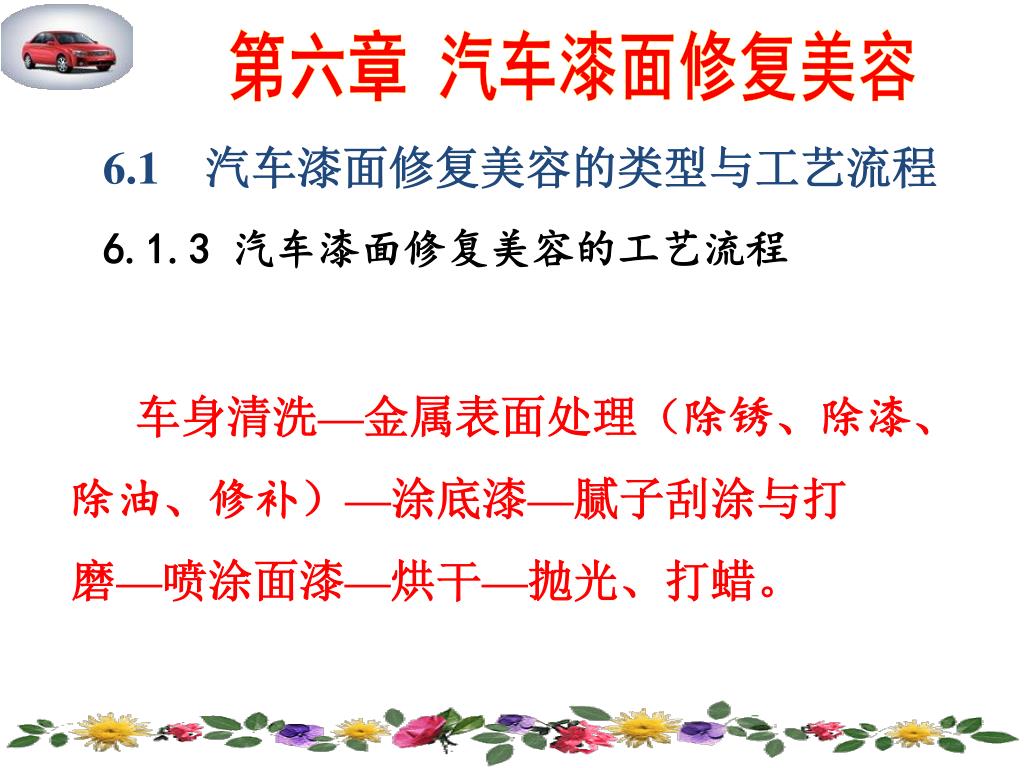

6.1　汽车漆面修复美容的类型与工艺流程 6.1.3 汽车漆面修复美容的工艺流程车身清洗—金属表面处理（除锈、除漆、除油、修补）—涂底漆—腻子刮涂与打磨—喷涂面漆—烘干—抛光、打蜡。

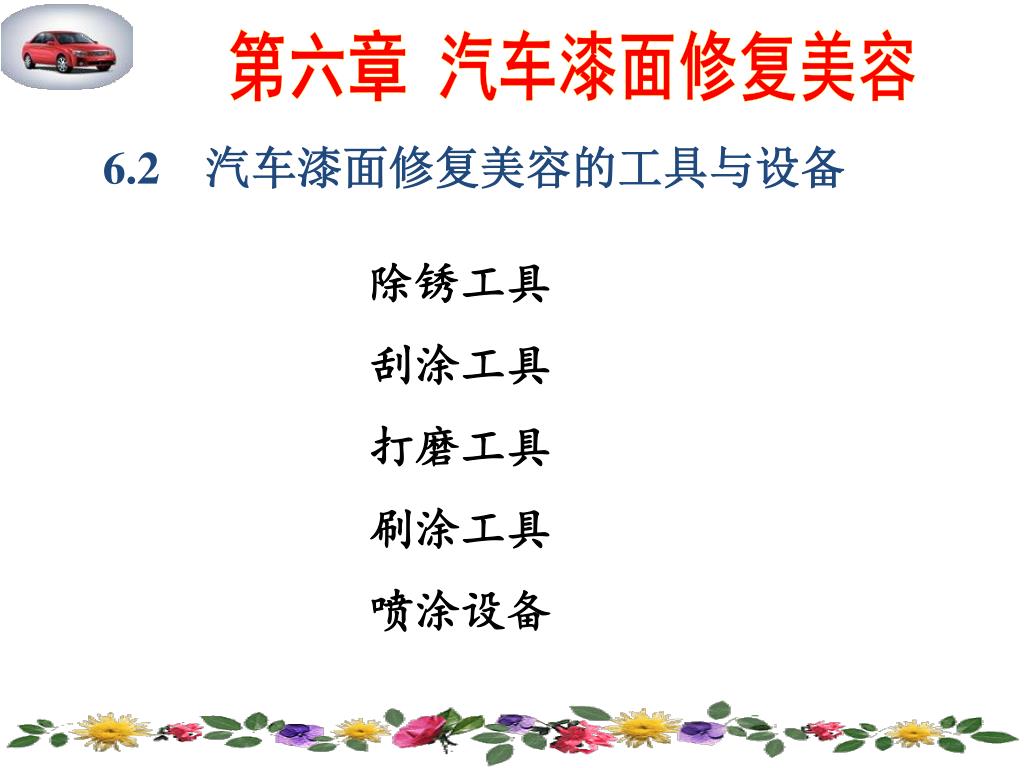

6.2　汽车漆面修复美容的工具与设备 除锈工具刮涂工具打磨工具刷涂工具喷涂设备

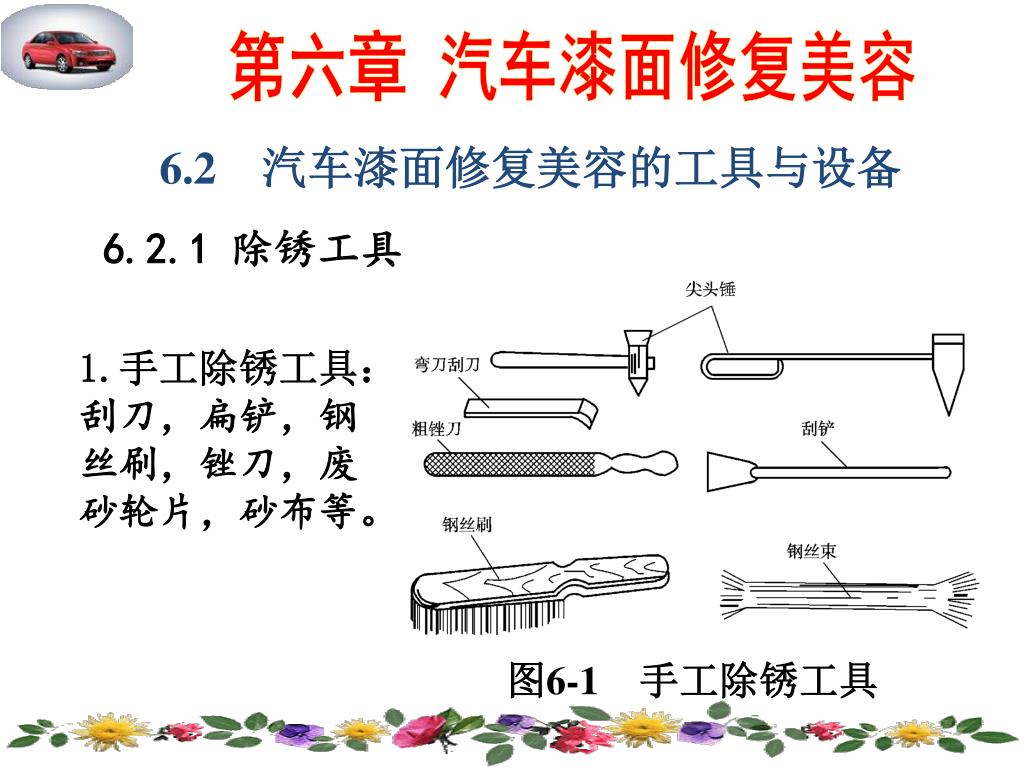

6.2　汽车漆面修复美容的工具与设备 6.2.1 除锈工具 1.手工除锈工具：刮刀，扁铲，钢丝刷，锉刀，废砂轮片，砂布等。图6-1　手工除锈工具

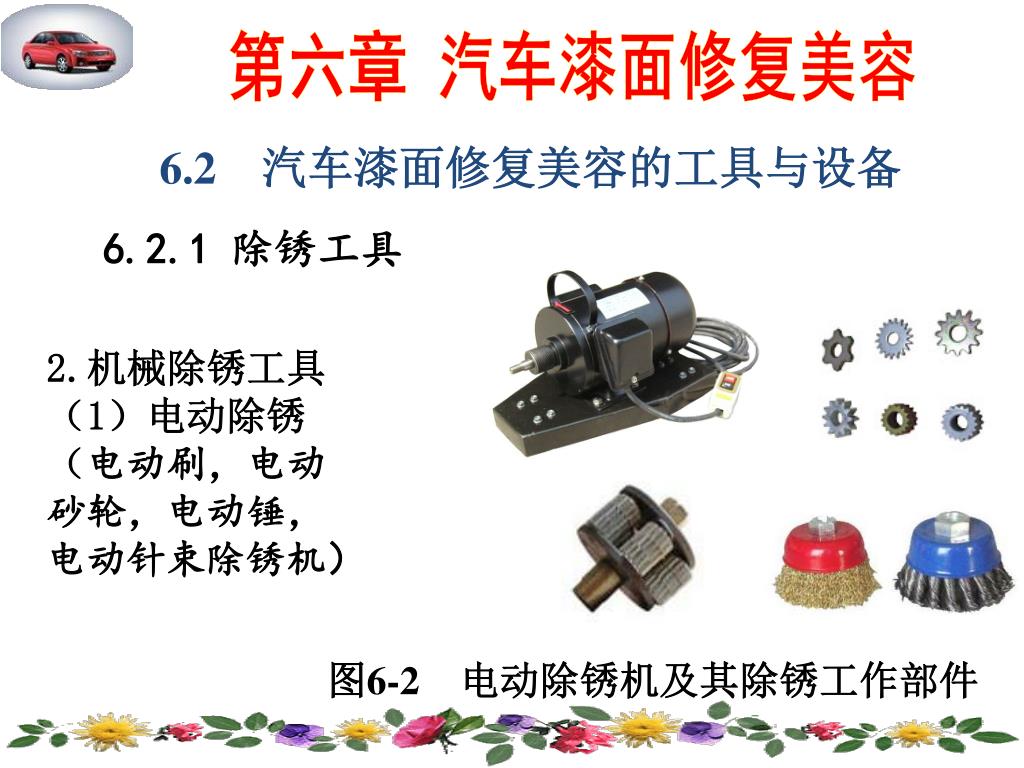

6.2　汽车漆面修复美容的工具与设备 6.2.1 除锈工具 2.机械除锈工具（1）电动除锈（电动刷，电动砂轮，电动锤，电动针束除锈机）图6-2　电动除锈机及其除锈工作部件

6.2.1 除锈工具 2.机械除锈工具（2）气动除锈图6-3　气动除锈工具

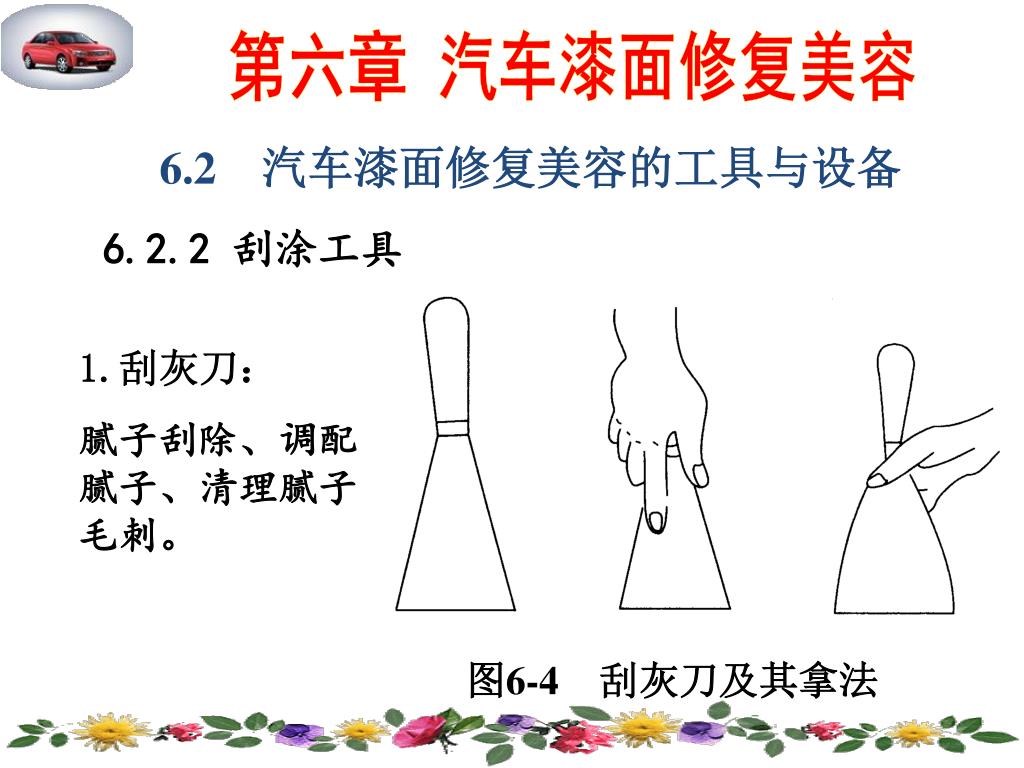

6.2　汽车漆面修复美容的工具与设备 6.2.2 刮涂工具 1.刮灰刀：腻子刮除、调配腻子、清理腻子毛刺。图6-4　刮灰刀及其拿法

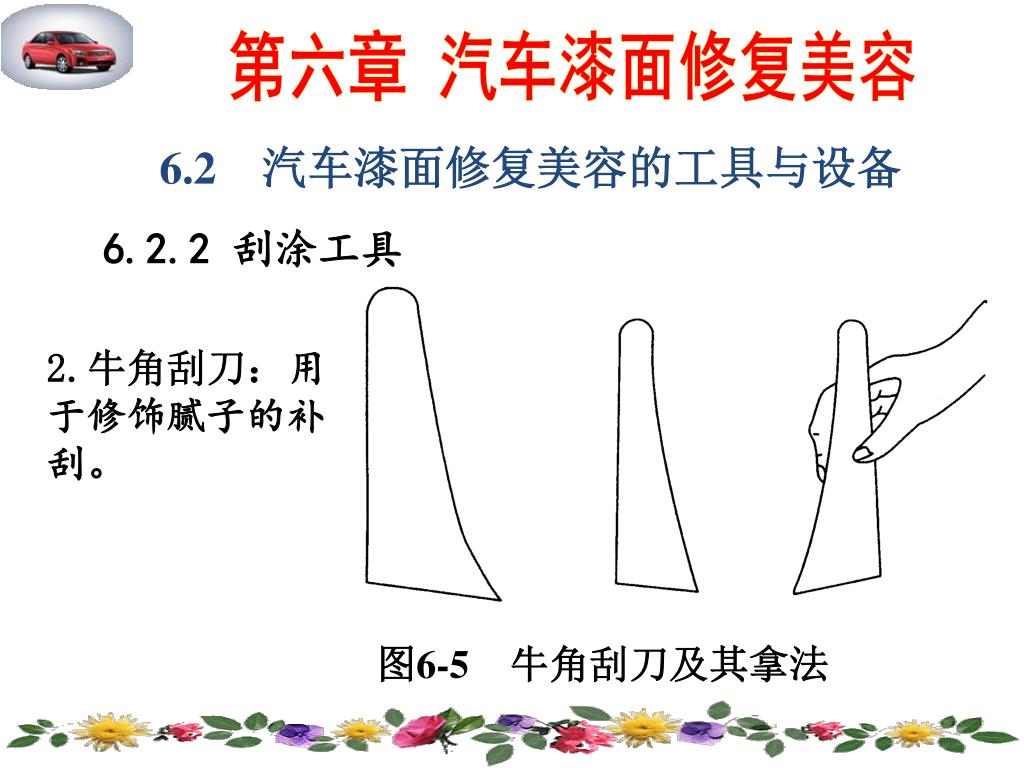

6.2　汽车漆面修复美容的工具与设备 6.2.2 刮涂工具 2.牛角刮刀：用于修饰腻子的补刮。图6-5　牛角刮刀及其拿法

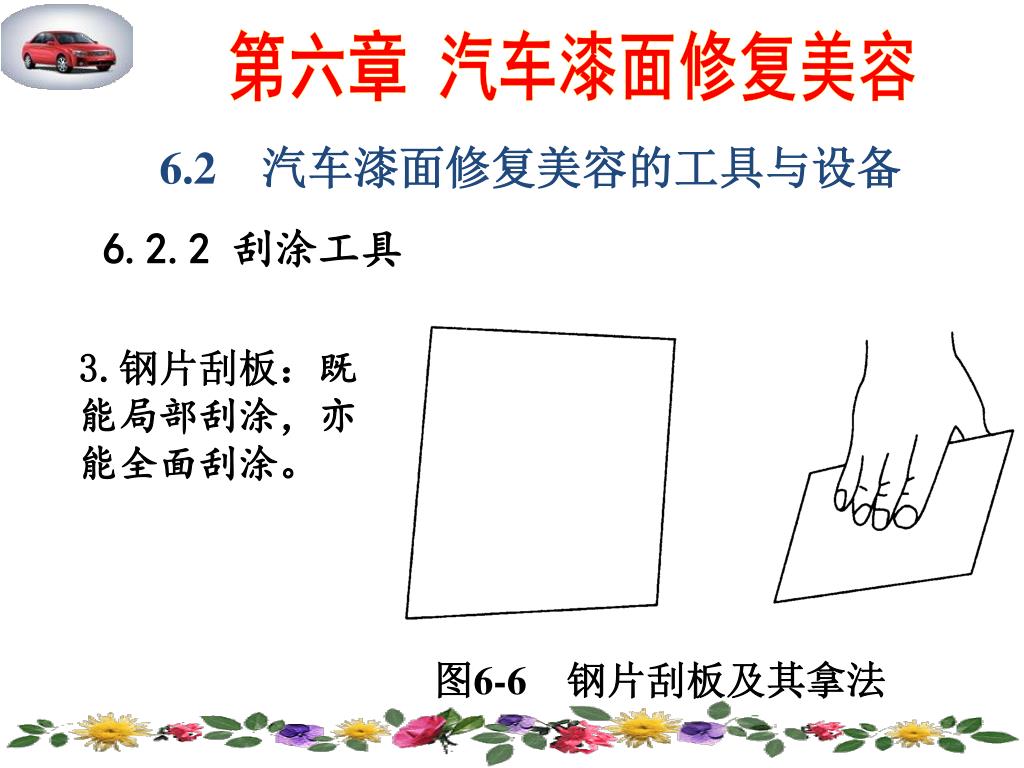

6.2　汽车漆面修复美容的工具与设备 6.2.2 刮涂工具 3.钢片刮板：既能局部刮涂，亦能全面刮涂。图6-6　钢片刮板及其拿法

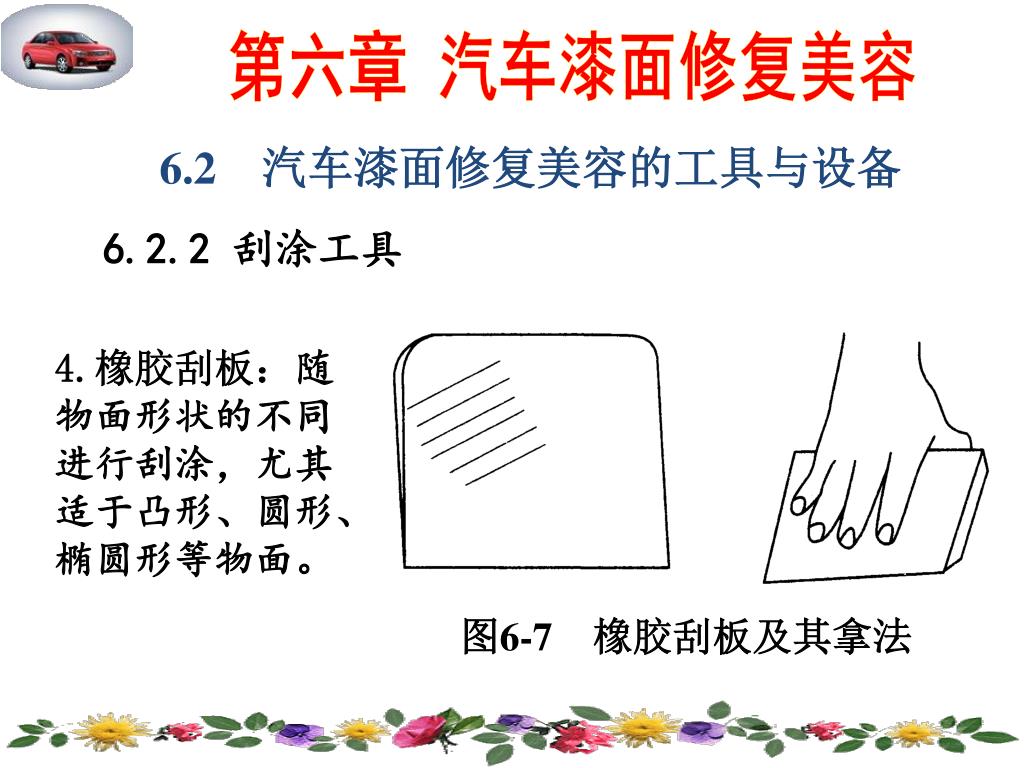

6.2　汽车漆面修复美容的工具与设备 6.2.2 刮涂工具 4.橡胶刮板：随物面形状的不同进行刮涂，尤其适于凸形、圆形、椭圆形等物面。图6-7　橡胶刮板及其拿法

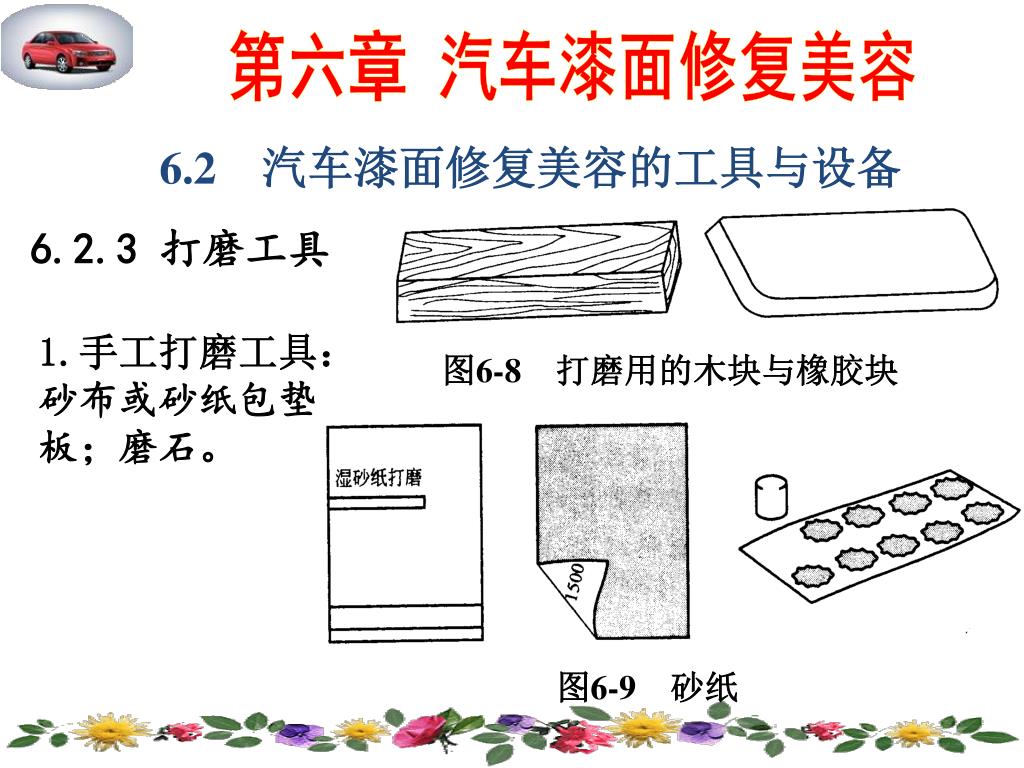

6.2　汽车漆面修复美容的工具与设备 6.2.3 打磨工具 1.手工打磨工具：砂布或砂纸包垫板；磨石。图6-8　打磨用的木块与橡胶块图6-9　砂纸

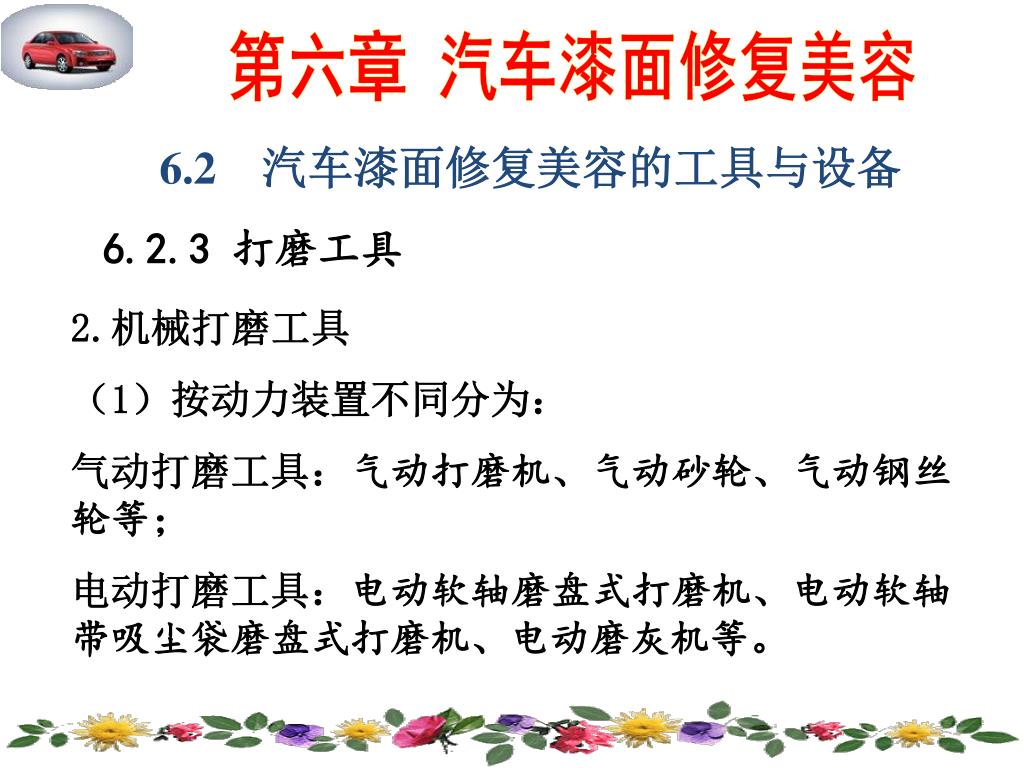

6.2　汽车漆面修复美容的工具与设备 6.2.3 打磨工具 2.机械打磨工具（1）按动力装置不同分为：气动打磨工具：气动打磨机、气动砂轮、气动钢丝轮等；电动打磨工具：电动软轴磨盘式打磨机、电动软轴带吸尘袋磨盘式打磨机、电动磨灰机等。

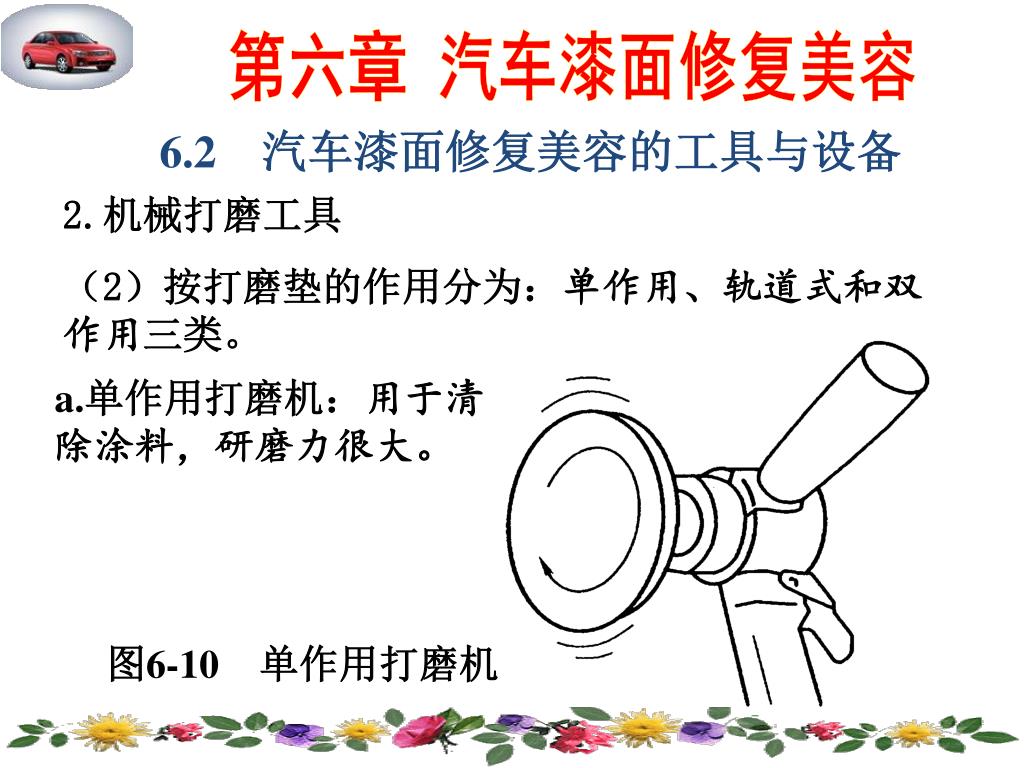

6.2　汽车漆面修复美容的工具与设备 2.机械打磨工具（2）按打磨垫的作用分为：单作用、轨道式和双作用三类。 a.单作用打磨机：用于清除涂料，研磨力很大。图6-10　单作用打磨机

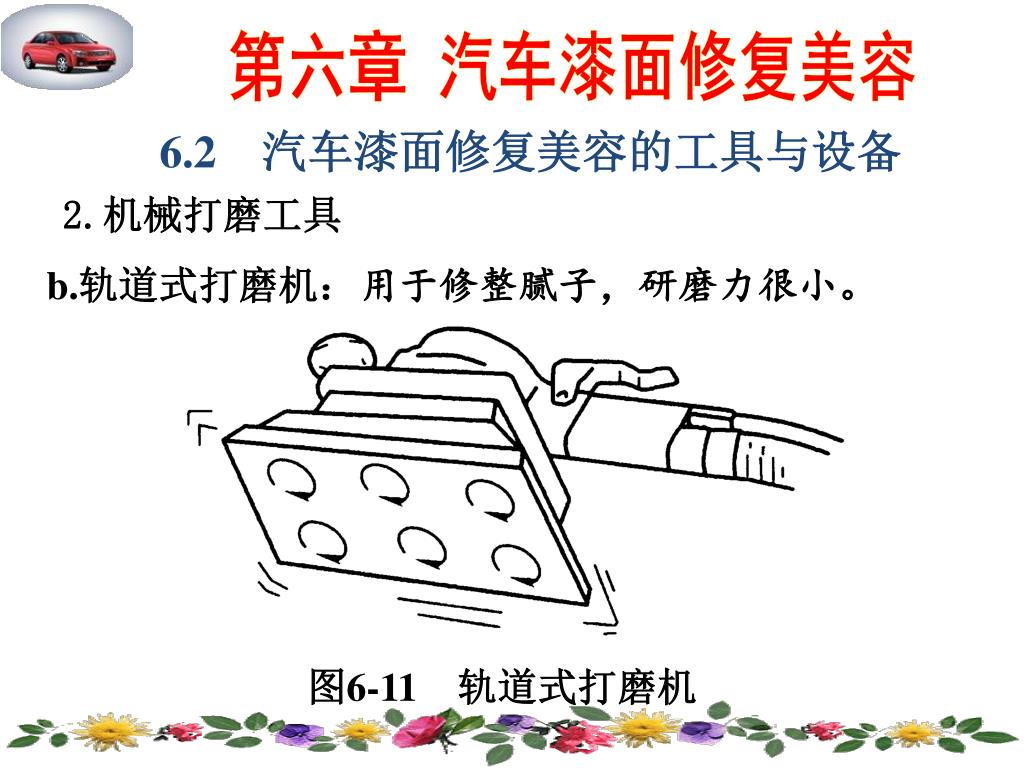

6.2　汽车漆面修复美容的工具与设备 2.机械打磨工具 b.轨道式打磨机：用于修整腻子，研磨力很小。图6-11　轨道式打磨机

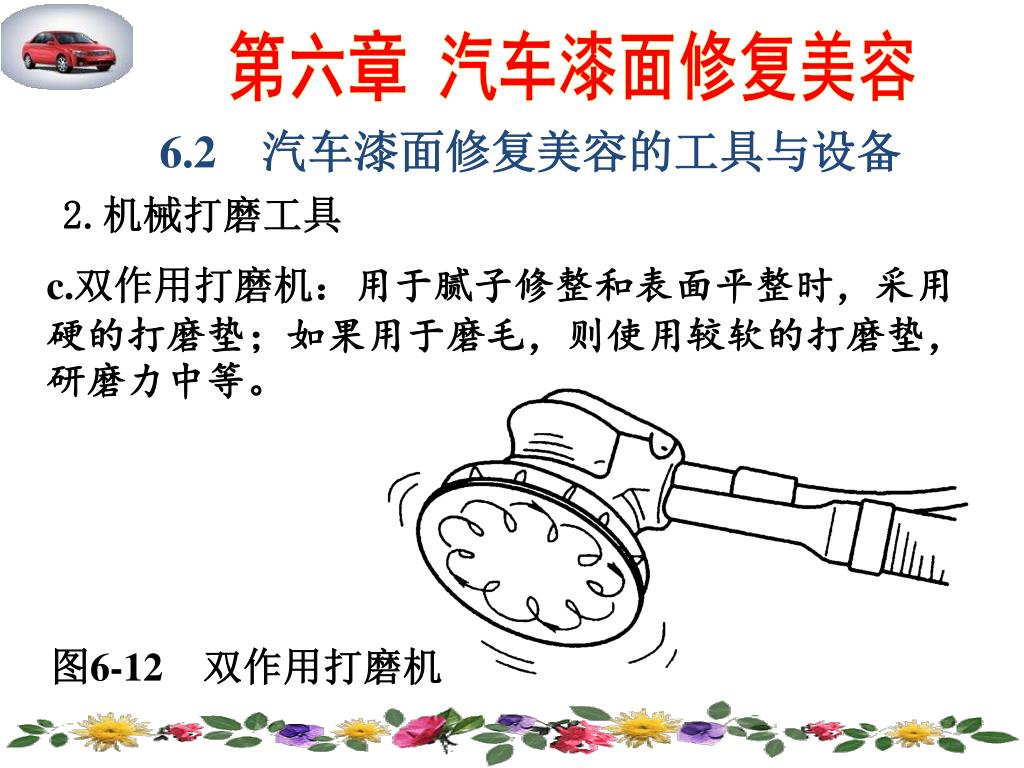

6.2　汽车漆面修复美容的工具与设备 2.机械打磨工具 c.双作用打磨机：用于腻子修整和表面平整时，采用硬的打磨垫；如果用于磨毛，则使用较软的打磨垫，研磨力中等。图6-12　双作用打磨机

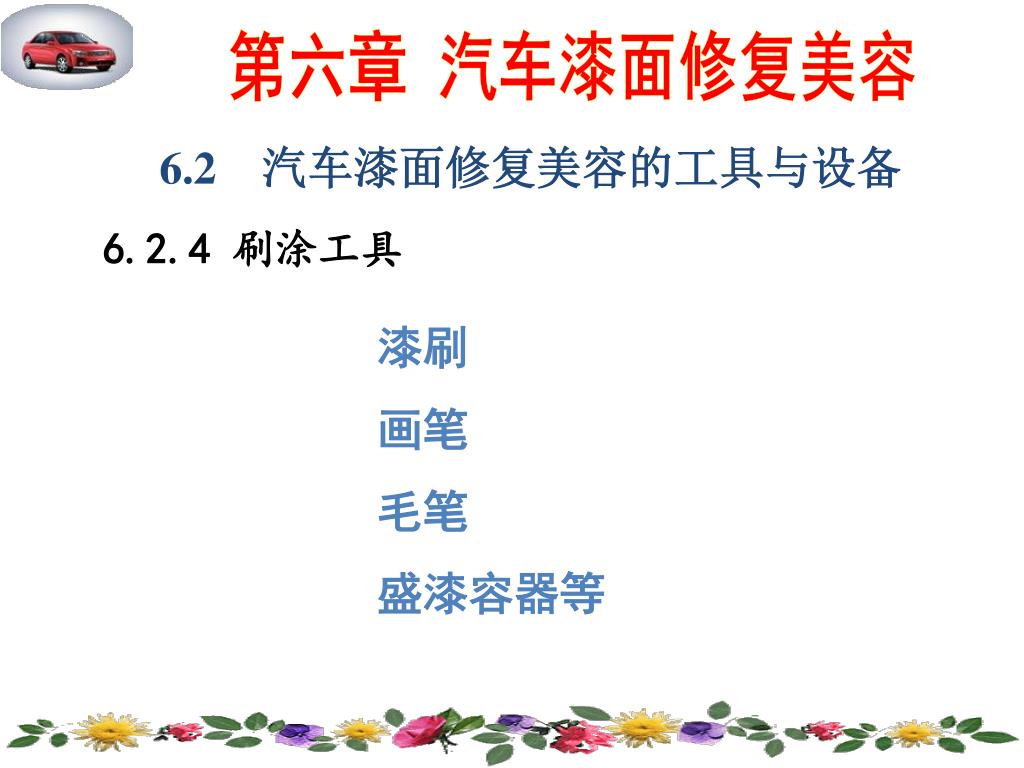

6.2　汽车漆面修复美容的工具与设备 6.2.4 刷涂工具漆刷画笔毛笔盛漆容器等

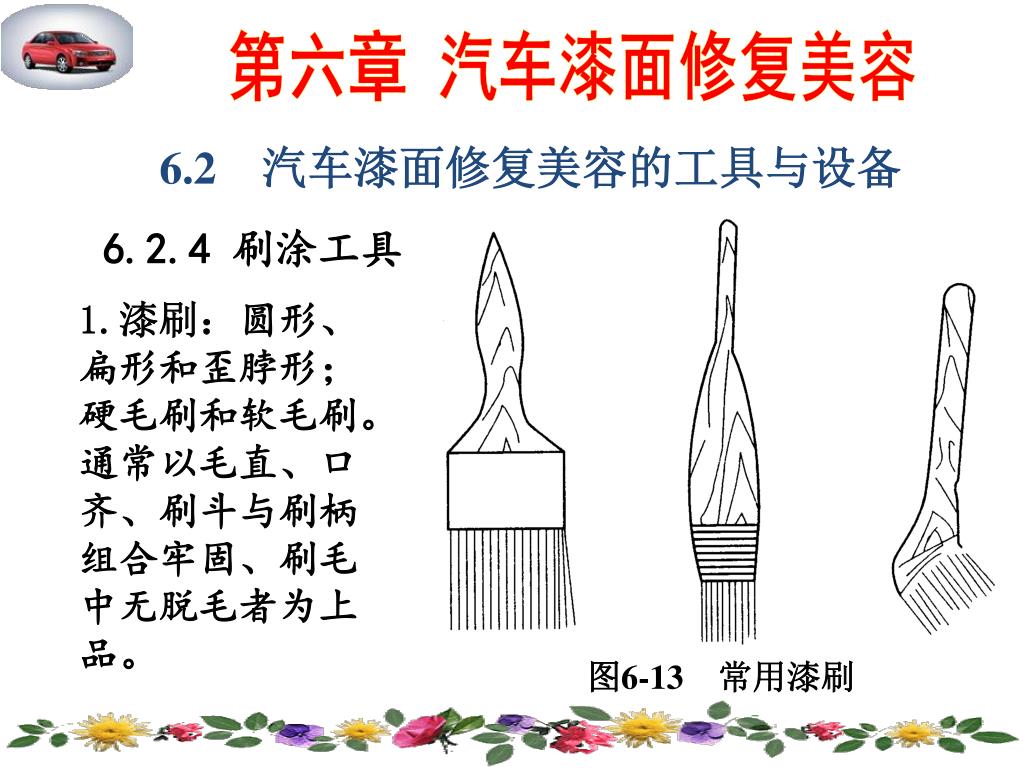

6.2　汽车漆面修复美容的工具与设备 6.2.4 刷涂工具 1.漆刷：圆形、扁形和歪脖形；硬毛刷和软毛刷。通常以毛直、口齐、刷斗与刷柄组合牢固、刷毛中无脱毛者为上品。图6-13　常用漆刷

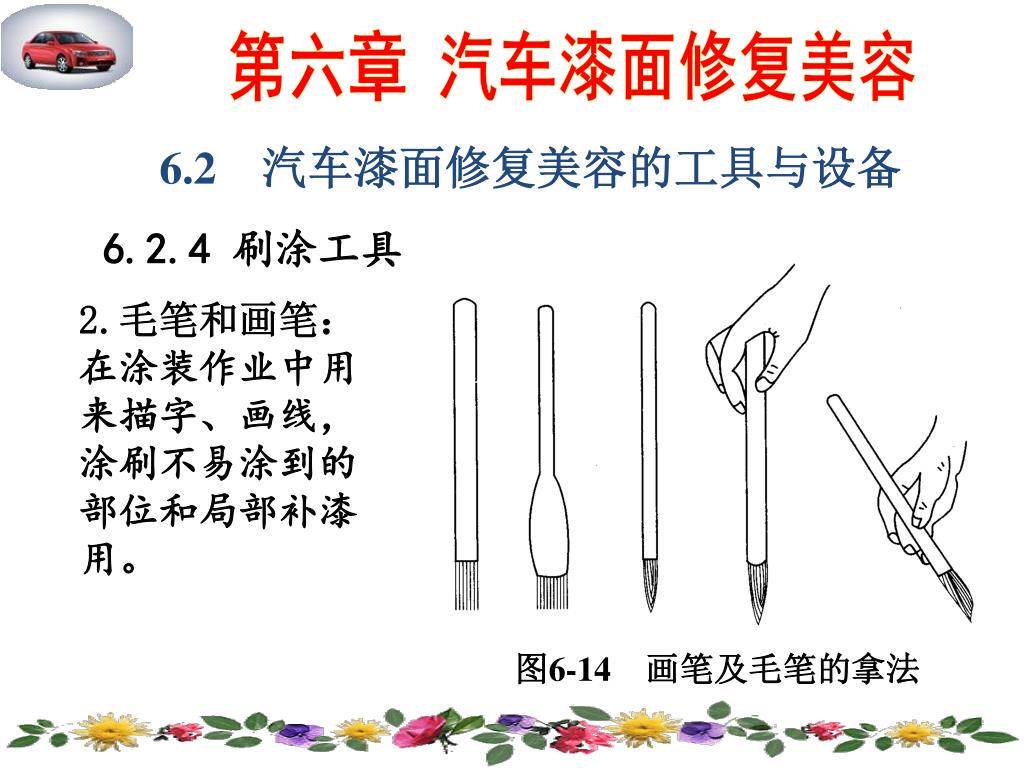

6.2　汽车漆面修复美容的工具与设备 6.2.4 刷涂工具 2.毛笔和画笔：在涂装作业中用来描字、画线，涂刷不易涂到的部位和局部补漆用。图6-14　画笔及毛笔的拿法

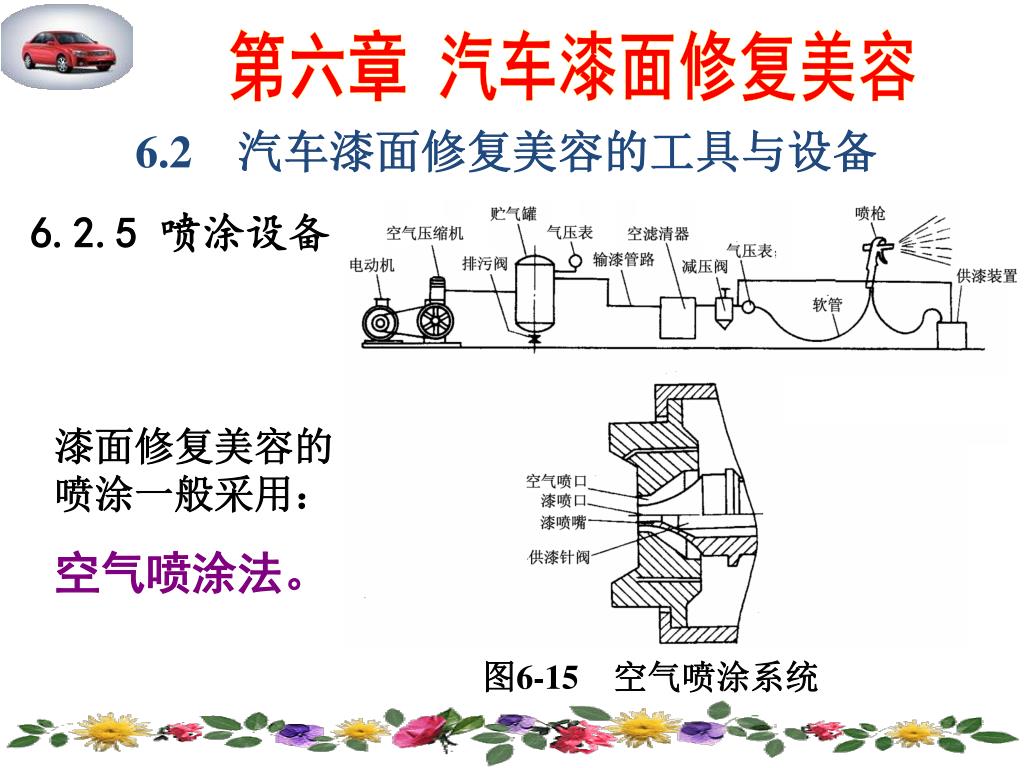

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备漆面修复美容的喷涂一般采用：空气喷涂法。图6-15　空气喷涂系统

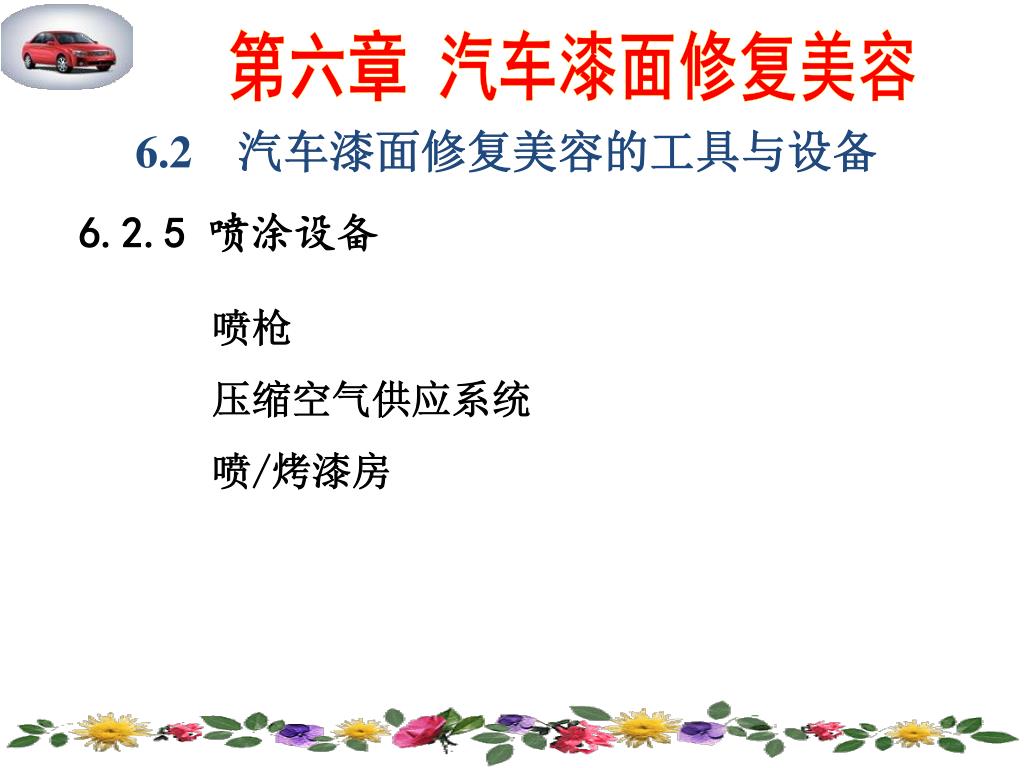

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备喷枪压缩空气供应系统喷/烤漆房

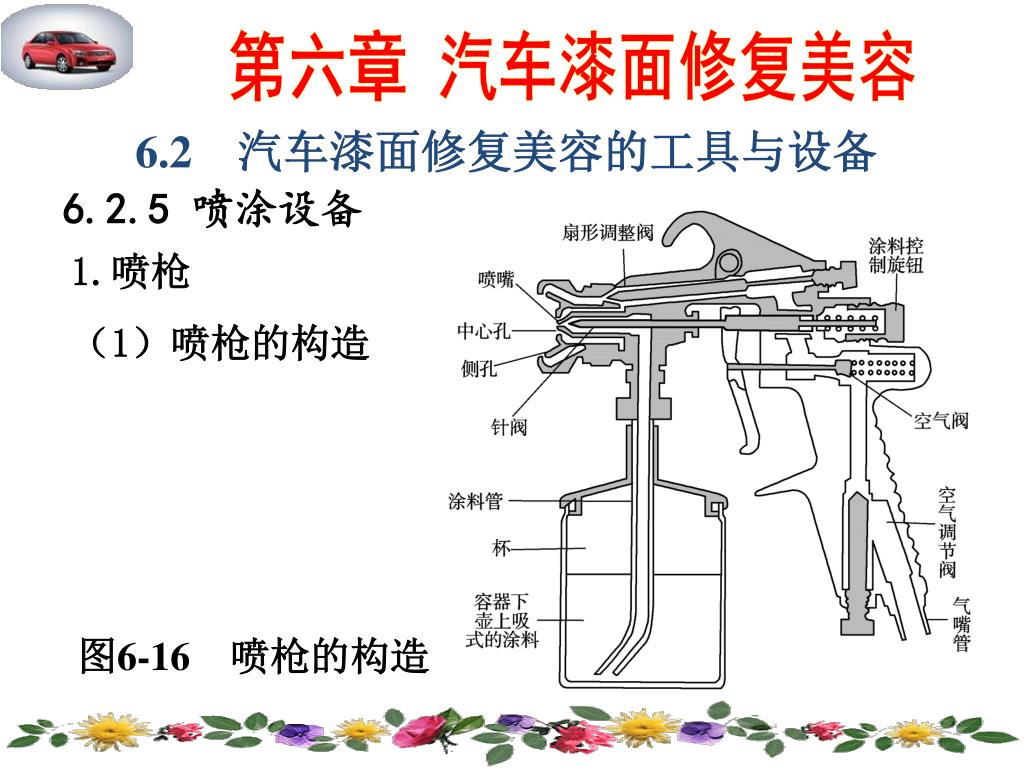

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备 1.喷枪（1）喷枪的构造图6-16　喷枪的构造

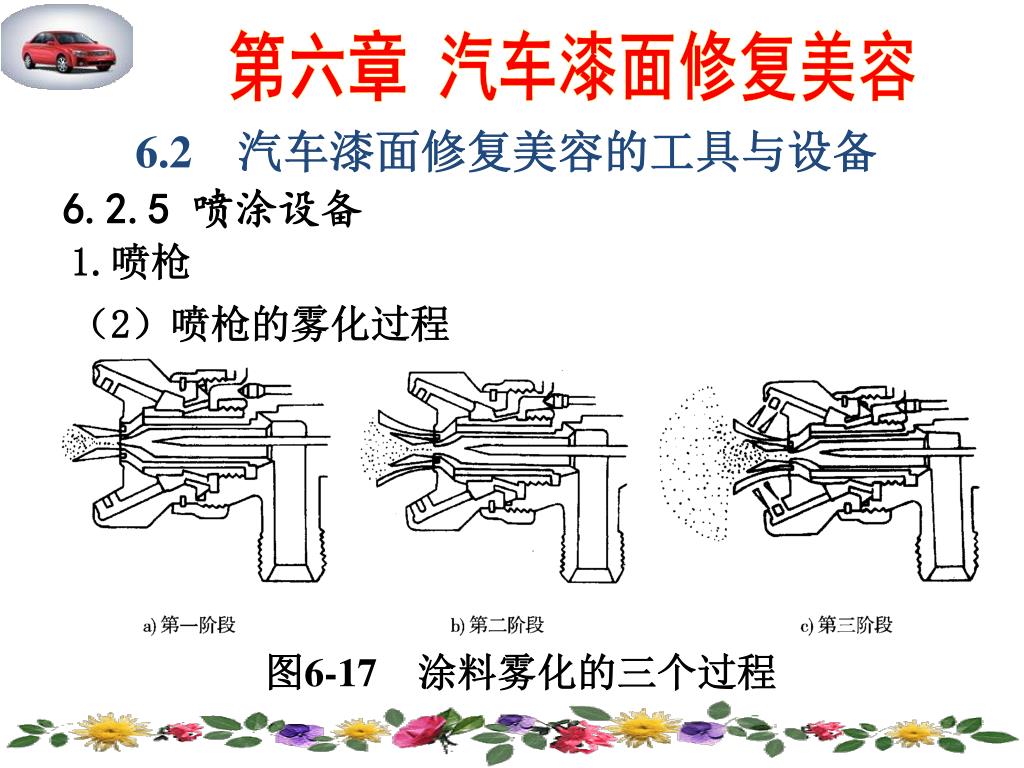

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备 1.喷枪（2）喷枪的雾化过程图6-17　涂料雾化的三个过程

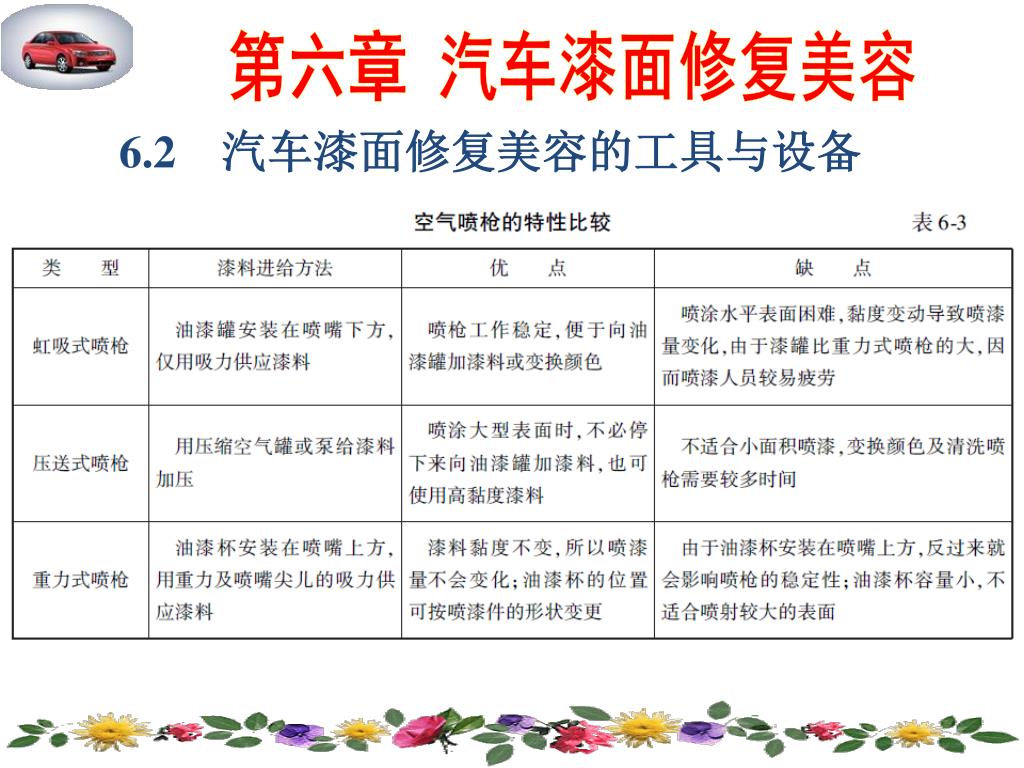

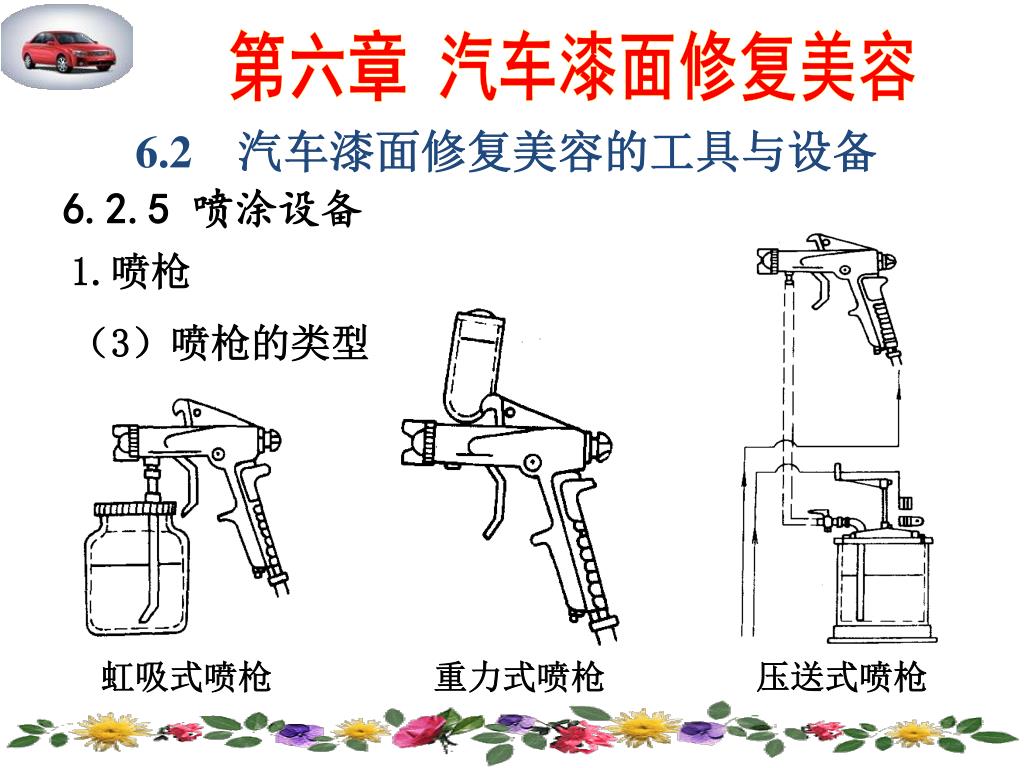

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备 1.喷枪（3）喷枪的类型虹吸式喷枪重力式喷枪压送式喷枪

6.2　汽车漆面修复美容的工具与设备

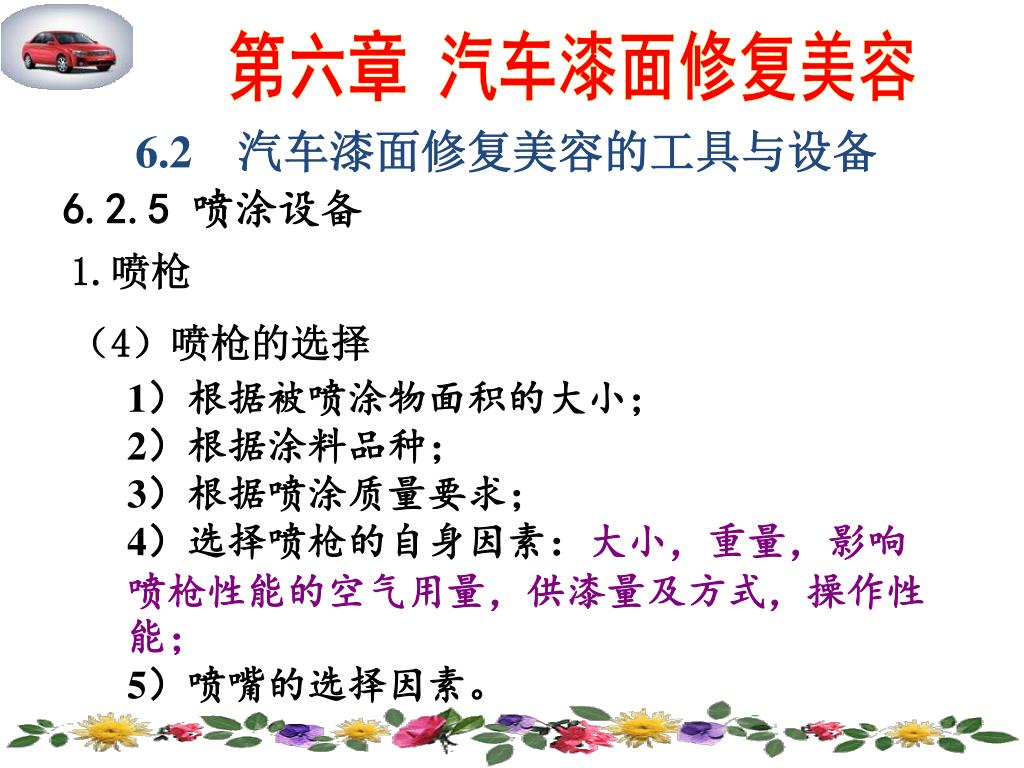

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备 1.喷枪（4）喷枪的选择 1）根据被喷涂物面积的大小； 2）根据涂料品种； 3）根据喷涂质量要求； 4）选择喷枪的自身因素：大小，重量，影响喷枪性能的空气用量，供漆量及方式，操作性能； 5）喷嘴的选择因素。

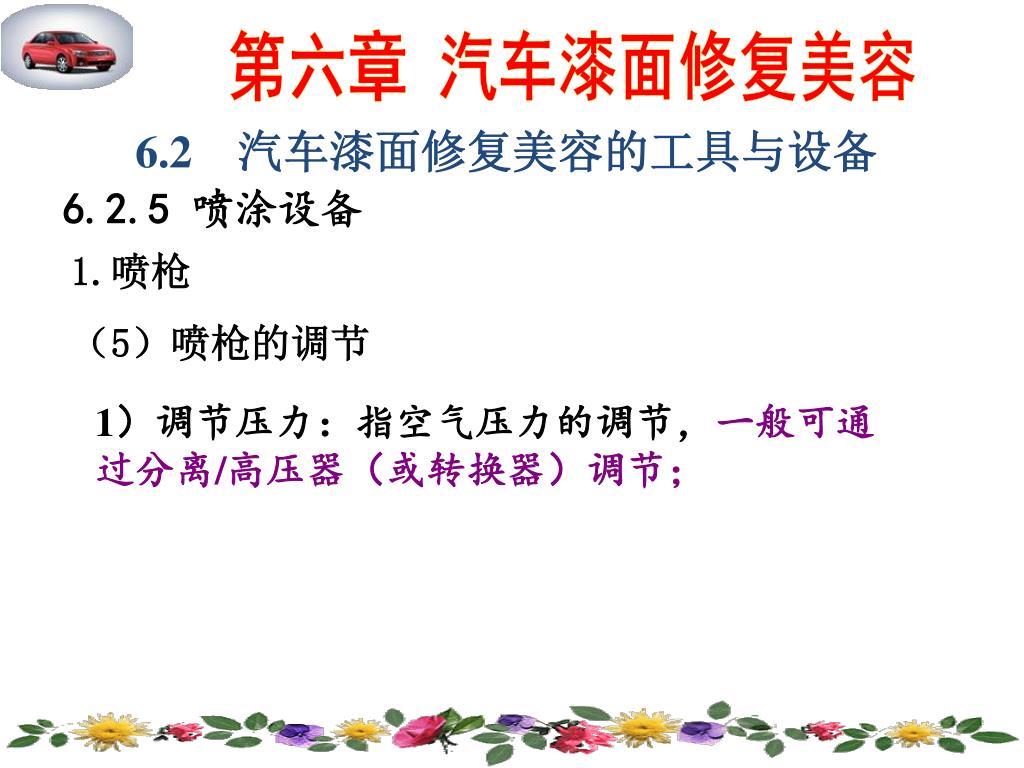

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备 1.喷枪（5）喷枪的调节 1）调节压力：指空气压力的调节，一般可通过分离/高压器（或转换器）调节；

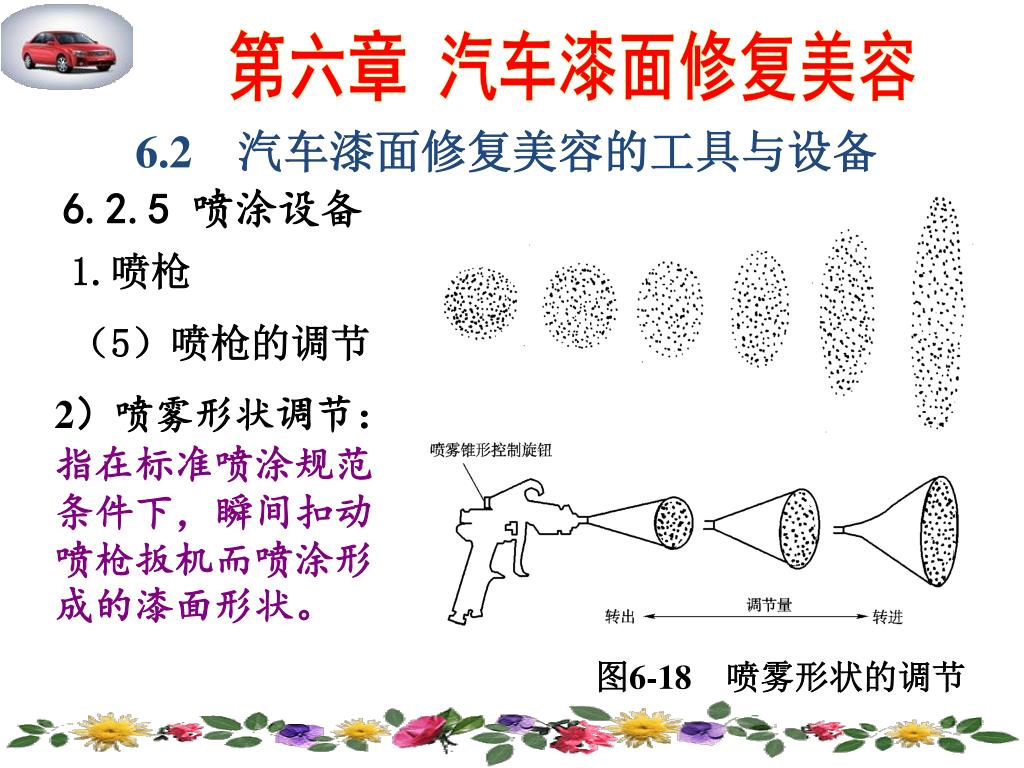

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备 1.喷枪（5）喷枪的调节 2）喷雾形状调节：指在标准喷涂规范条件下，瞬间扣动喷枪扳机而喷涂形成的漆面形状。图6-18　喷雾形状的调节

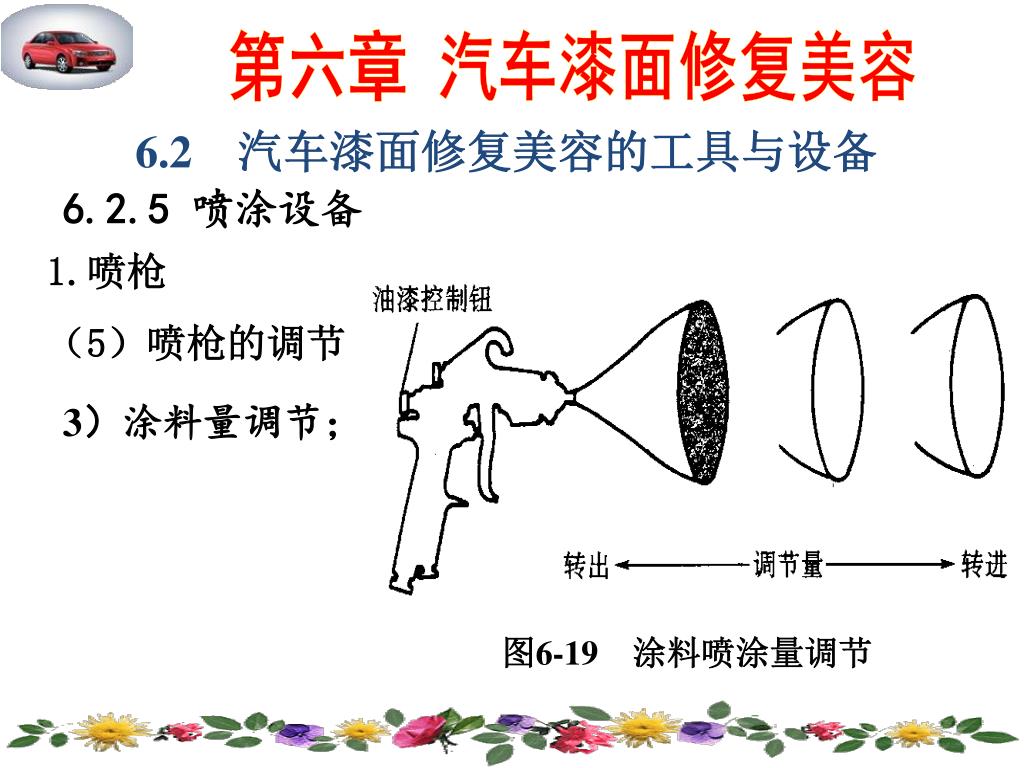

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备 1.喷枪（5）喷枪的调节 3）涂料量调节；图6-19　涂料喷涂量调节

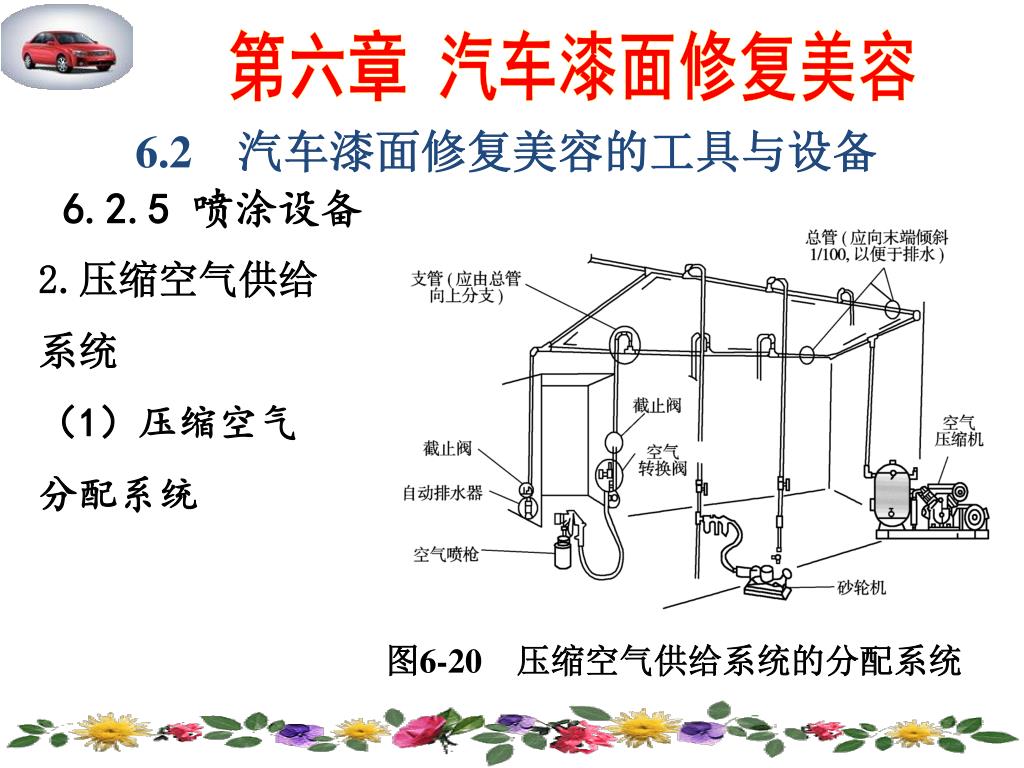

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备 2.压缩空气供给系统（1）压缩空气分配系统图6-20　压缩空气供给系统的分配系统

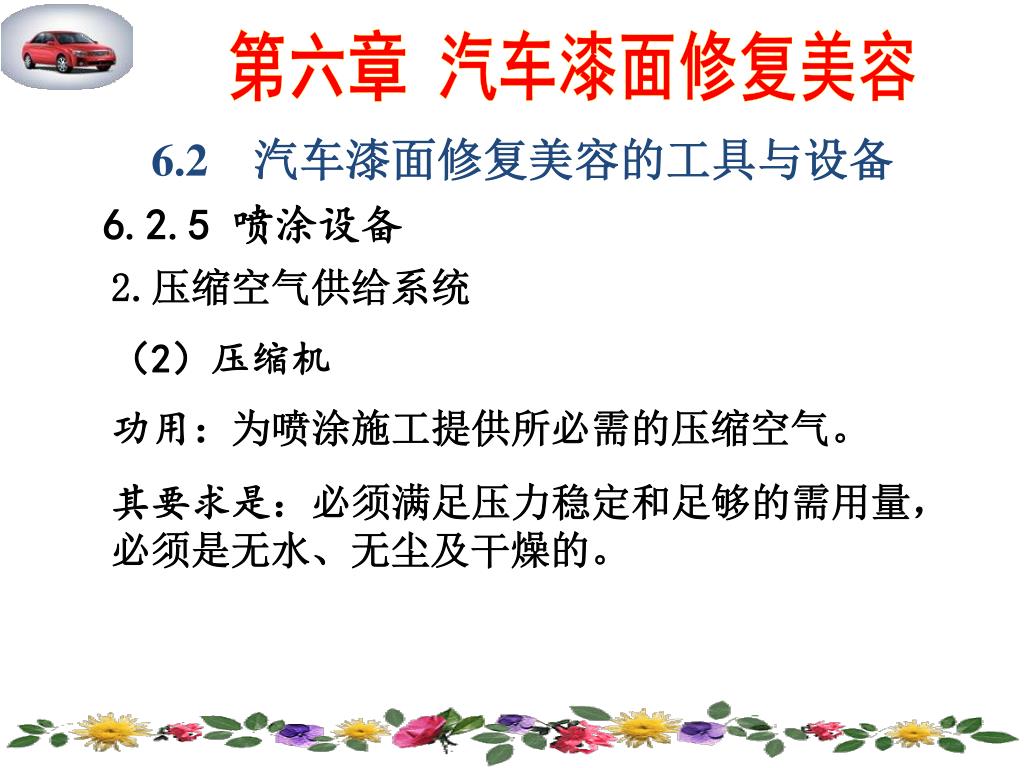

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备 2.压缩空气供给系统（2）压缩机功用：为喷涂施工提供所必需的压缩空气。其要求是：必须满足压力稳定和足够的需用量，必须是无水、无尘及干燥的。

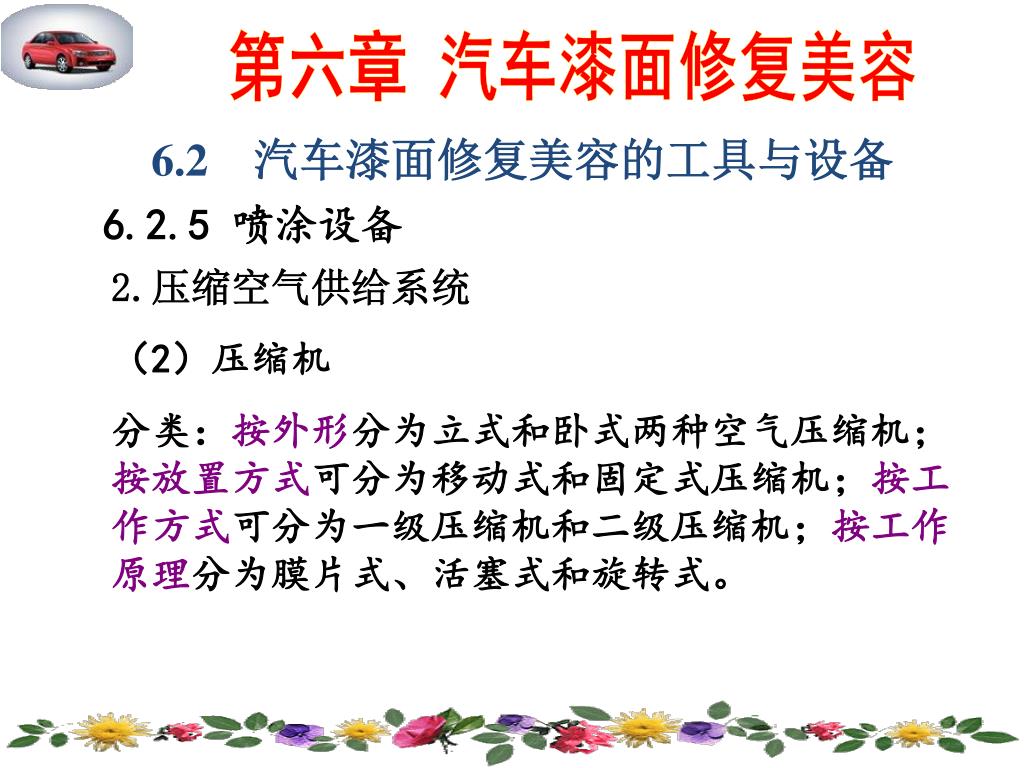

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备 2.压缩空气供给系统（2）压缩机分类：按外形分为立式和卧式两种空气压缩机；按放置方式可分为移动式和固定式压缩机；按工作方式可分为一级压缩机和二级压缩机；按工作原理分为膜片式、活塞式和旋转式。

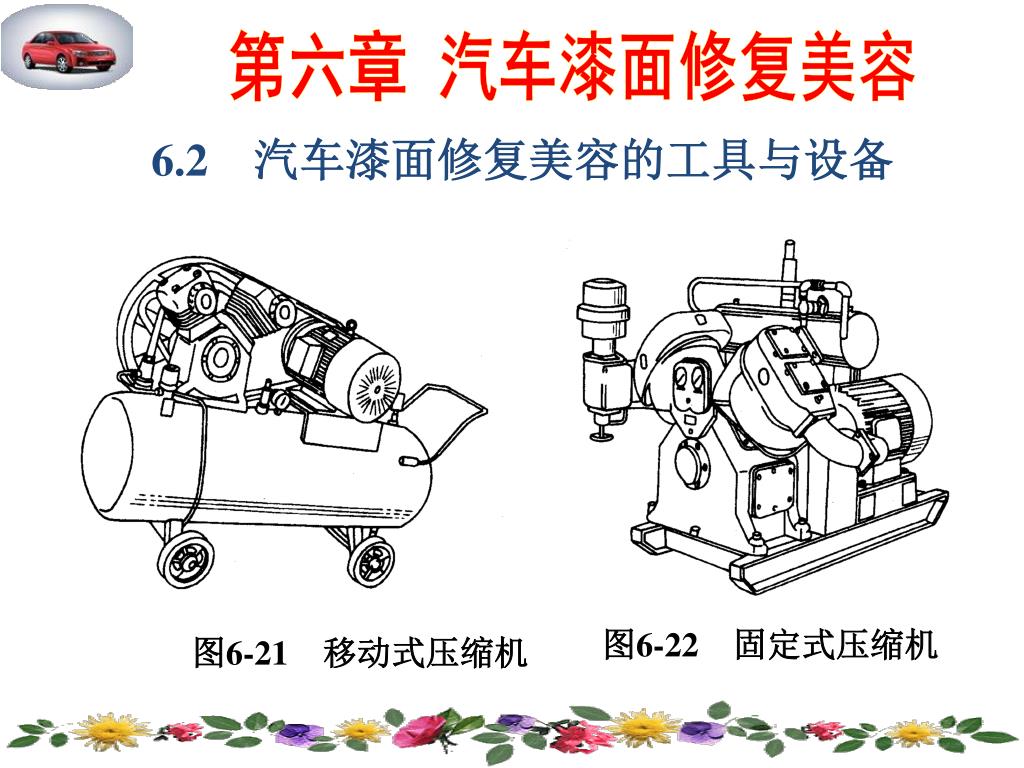

6.2　汽车漆面修复美容的工具与设备 图6-22　固定式压缩机图6-21　移动式压缩机

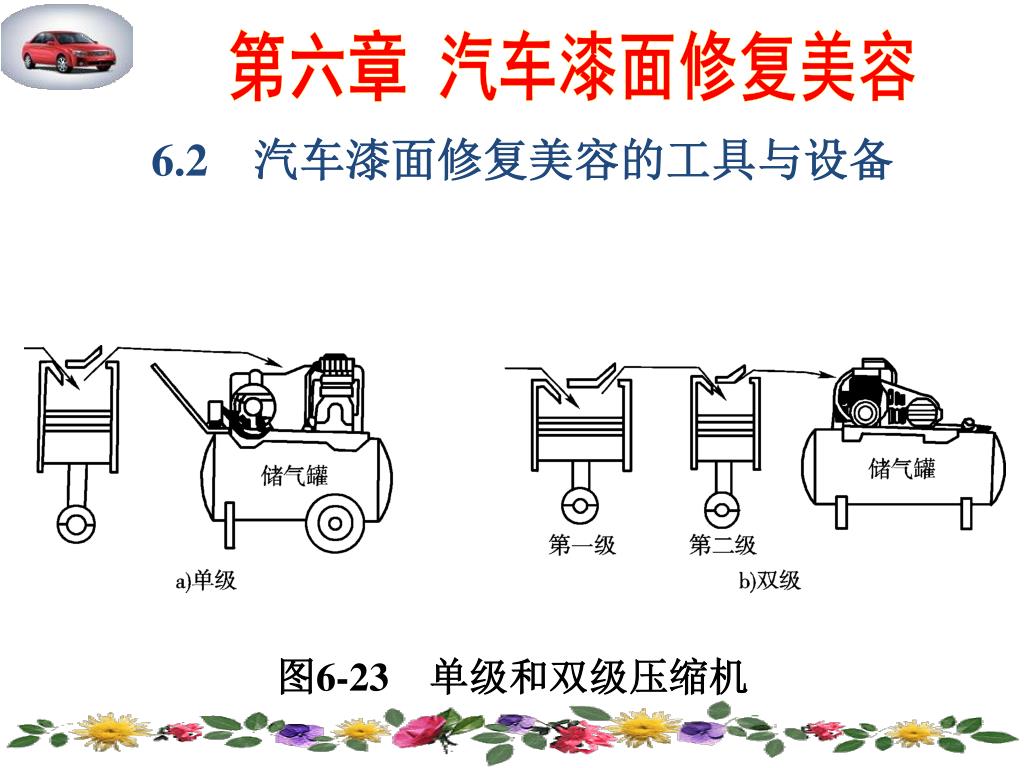

6.2　汽车漆面修复美容的工具与设备 图6-23　单级和双级压缩机

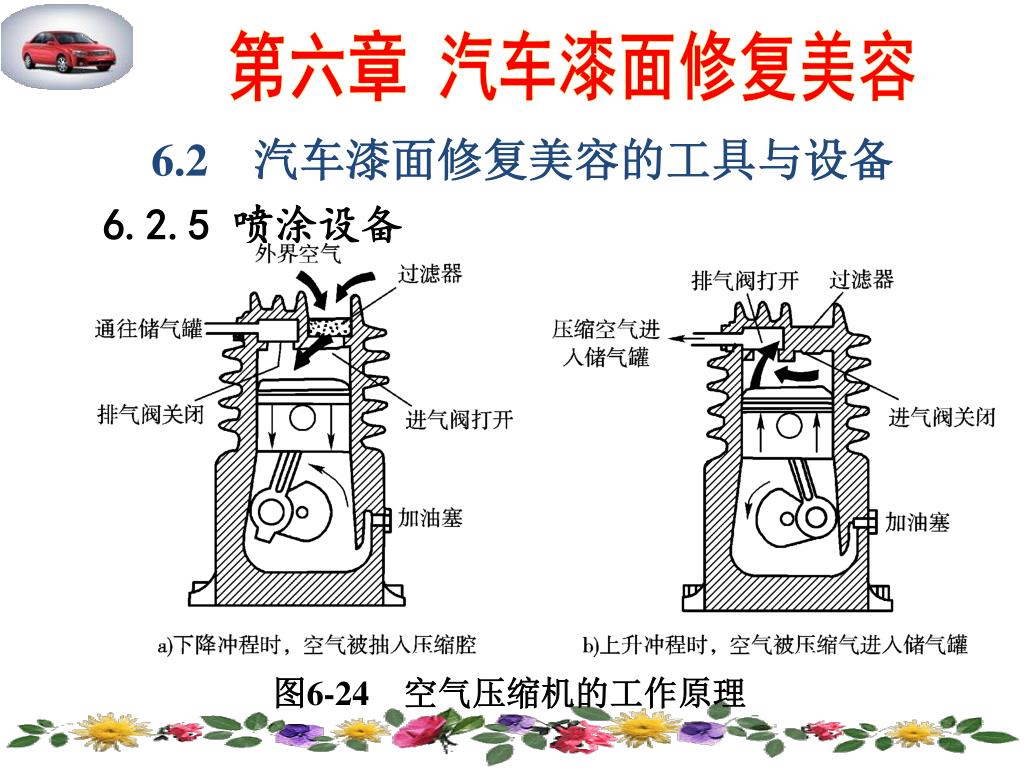

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备活塞式空气压缩机的构造与工作原理图6-24　空气压缩机的工作原理

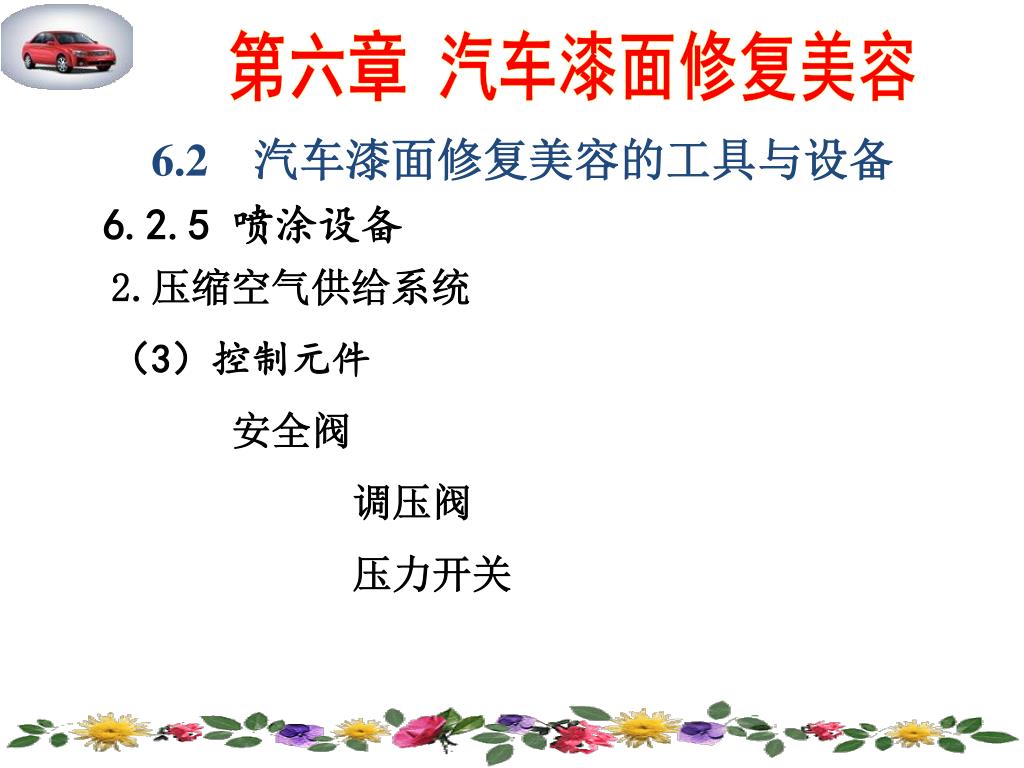

6.2　汽车漆面修复美容的工具与设备 6.2.5 喷涂设备 2.压缩空气供给系统（3）控制元件安全阀调压阀压力开关

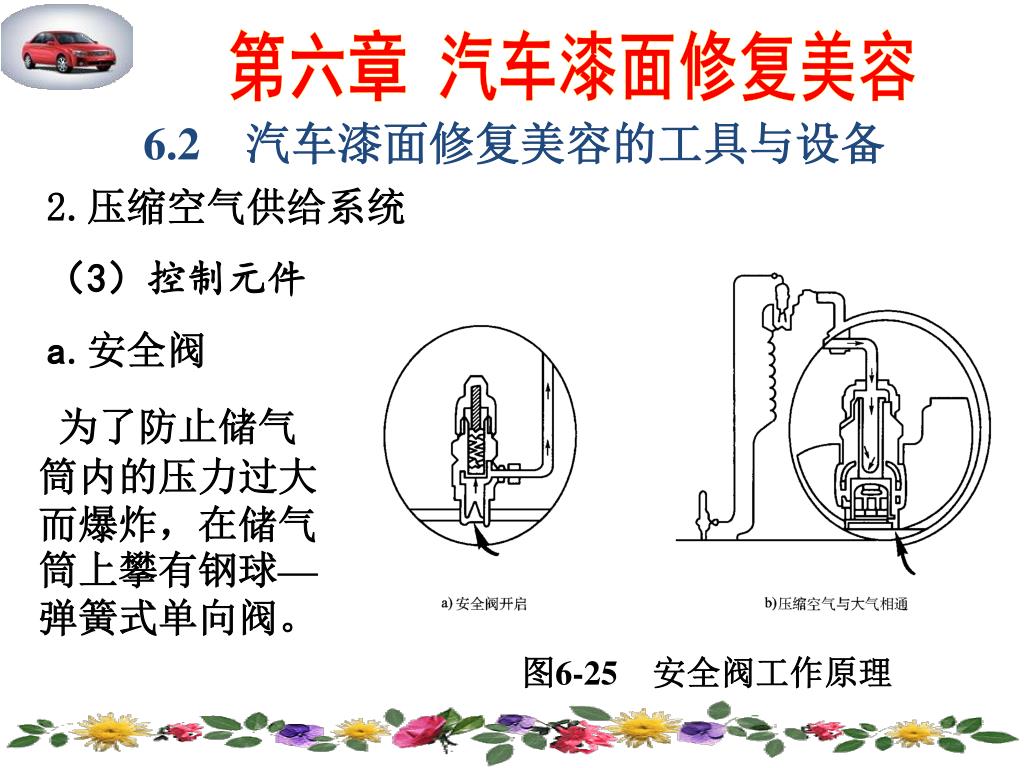

6.2　汽车漆面修复美容的工具与设备 2.压缩空气供给系统（3）控制元件 a.安全阀为了防止储气筒内的压力过大而爆炸，在储气筒上攀有钢球—弹簧式单向阀。图6-25　安全阀工作原理
