  1. 路由型与交换型网络互联技术 主讲教师 王巧莲副教授 广州铁路职业技术学院 信息工程系

  2. 任务四 单台交换机划分VLAN 主讲教师 王巧莲副教授 广州铁路职业技术学院 信息工程系

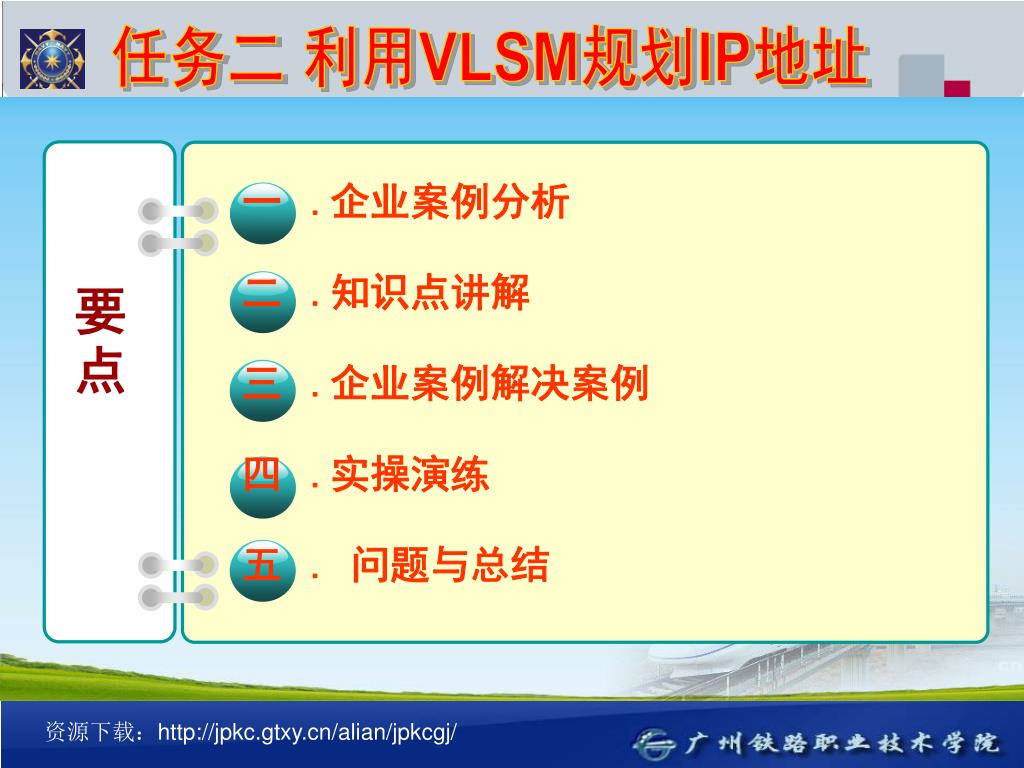

  3. 任务二 利用VLSM规划IP地址 • .企业案例分析 • .知识点讲解 • .企业案例解决案例 • .实操演练 • . 问题与总结 要点

  4. 任务四 单台交换机划分VLAN ——企业案例分析 主讲教师 王巧莲副教授 广州铁路职业技术学院 信息工程系

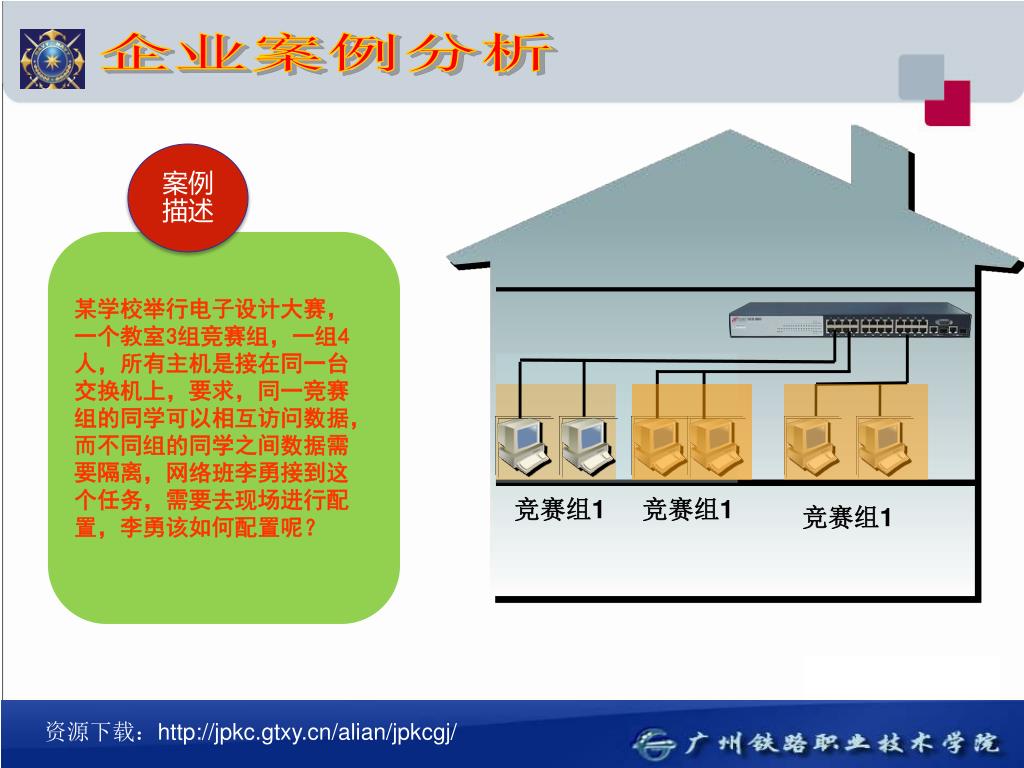

  5. 企业案例分析 案例描述 某学校举行电子设计大赛，一个教室3组竞赛组，一组4人，所有主机是接在同一台交换机上，要求，同一竞赛组的同学可以相互访问数据，而不同组的同学之间数据需要隔离，网络班李勇接到这个任务，需要去现场进行配置，李勇该如何配置呢？ 竞赛组1 竞赛组1 竞赛组1

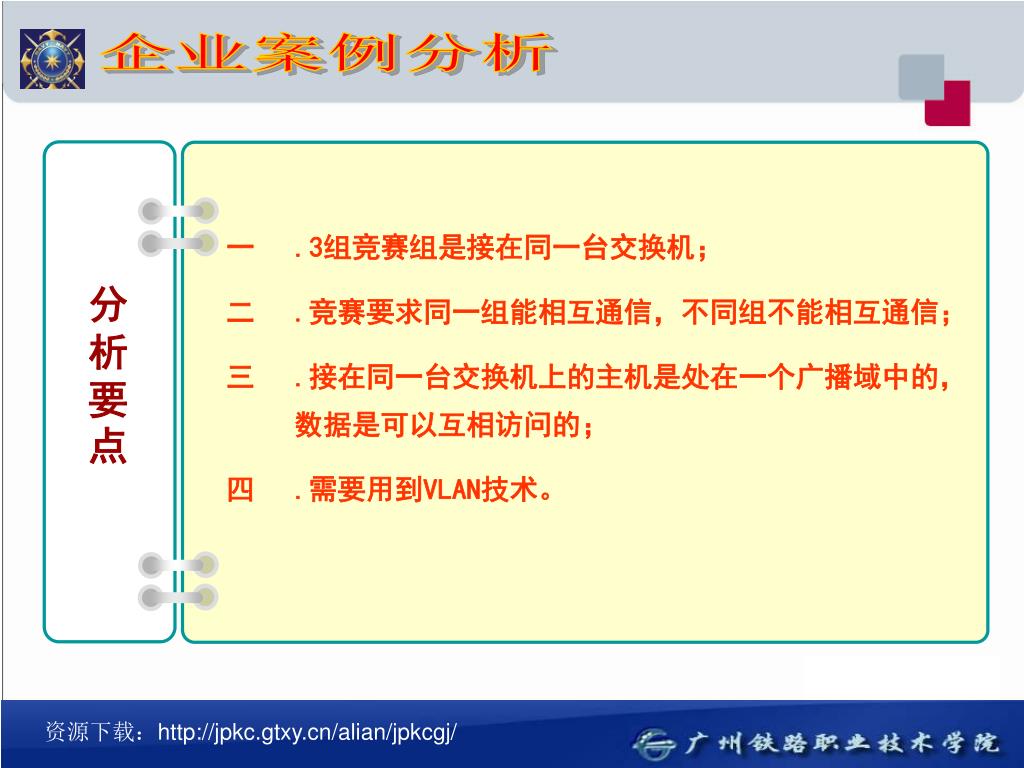

  6. 企业案例分析 • .3组竞赛组是接在同一台交换机； • .竞赛要求同一组能相互通信，不同组不能相互通信； • .接在同一台交换机上的主机是处在一个广播域中的，数据是可以互相访问的； • .需要用到VLAN技术。 分析要点

  7. 任务四 单台交换机划分VLAN —单台交换机划分VLAN知识点讲解 主讲教师 王巧莲副教授 广州铁路职业技术学院 信息工程系

  8. 单台交换机划分VLAN知识点讲解 • .虚拟局域网VLAN的概念； • .VLAN的工作原理 • .VLAN的分类 • .VLAN的应用场 合 要点

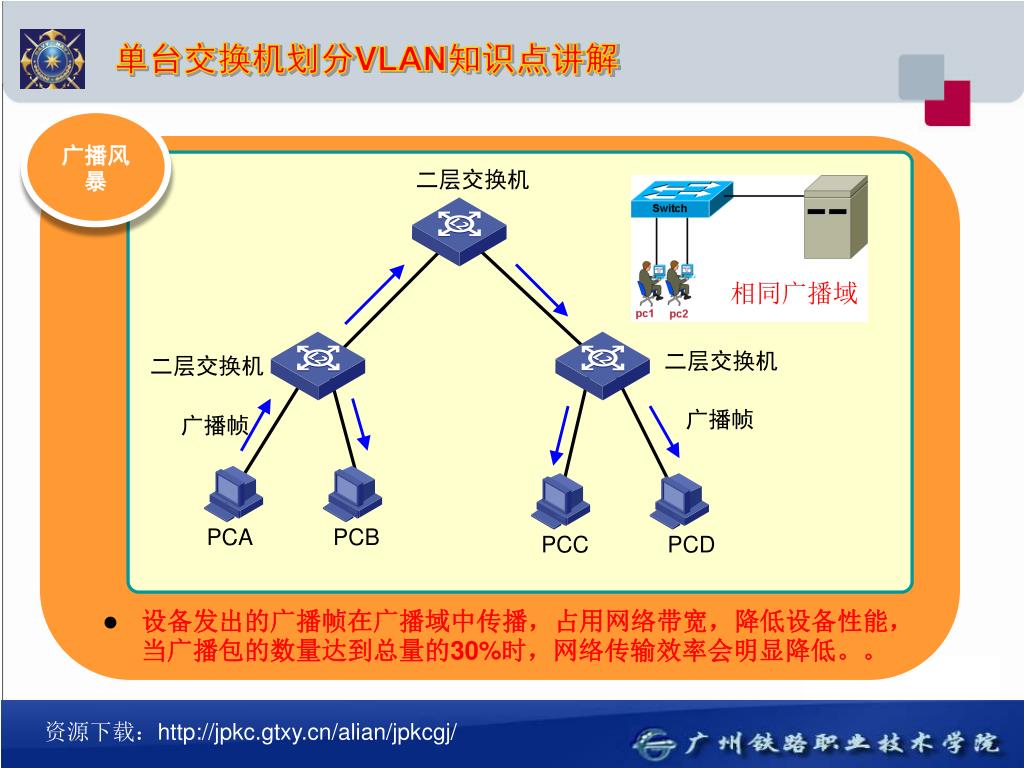

  9. 单台交换机划分VLAN知识点讲解 广播风暴 二层交换机 子网掩码 相同广播域 二层交换机 二层交换机 广播帧 广播帧 PCA PCB PCC PCD • 设备发出的广播帧在广播域中传播，占用网络带宽，降低设备性能，当广播包的数量达到总量的30%时，网络传输效率会明显降低。。

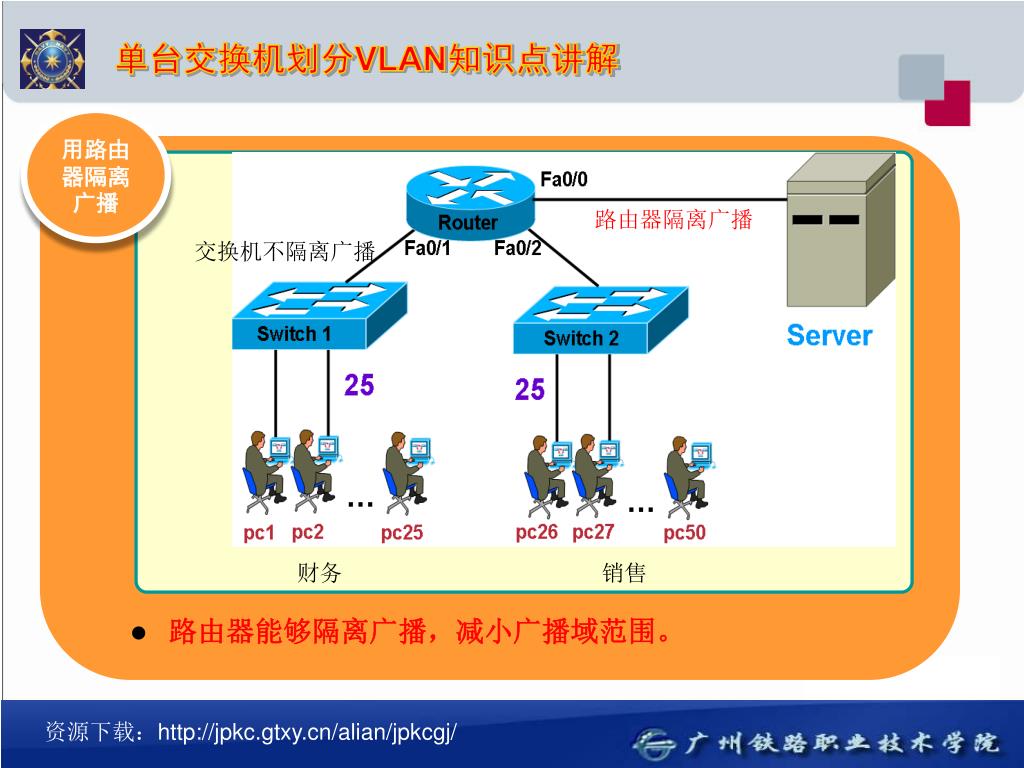

  10. 单台交换机划分VLAN知识点讲解 用路由器隔离广播 子网掩码 路由器隔离广播 交换机不隔离广播 • 路由器能够隔离广播，减小广播域范围。 财务 销售

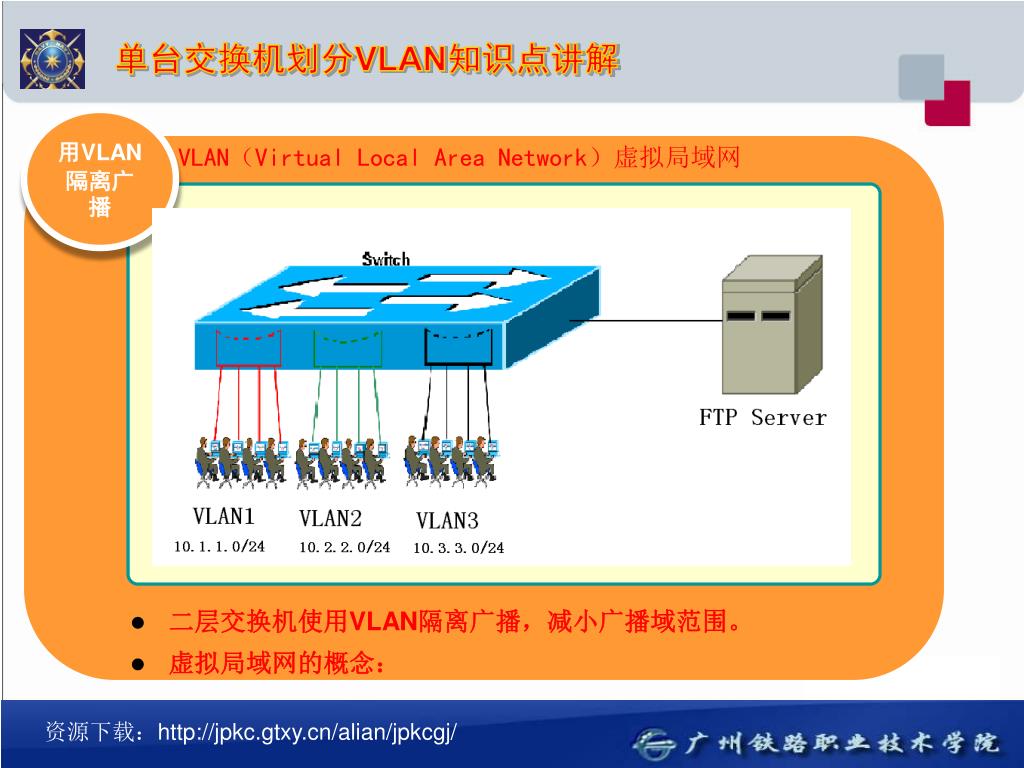

  11. 单台交换机划分VLAN知识点讲解 用VLAN隔离广播 VLAN（Virtual Local Area Network）虚拟局域网 子网掩码 • 二层交换机使用VLAN隔离广播，减小广播域范围。 • 虚拟局域网的概念：

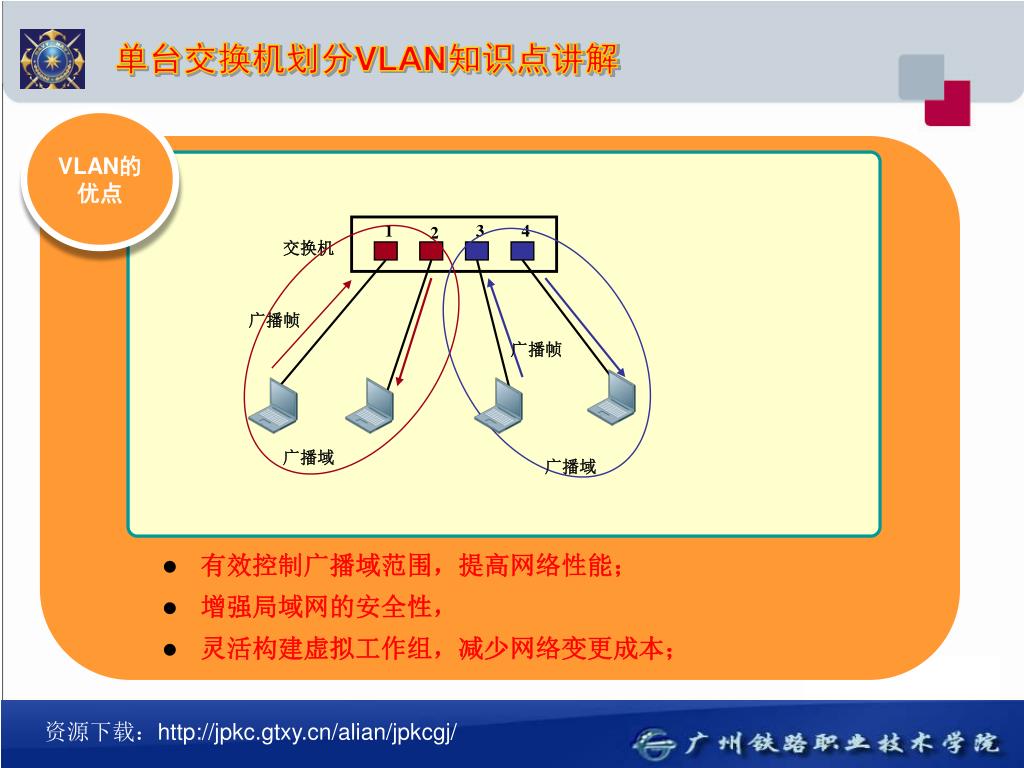

  12. 单台交换机划分VLAN知识点讲解 VLAN的优点 1 3 4 2 交换机 子网掩码 广播帧 广播帧 广播域 广播域 • 有效控制广播域范围，提高网络性能； • 增强局域网的安全性， • 灵活构建虚拟工作组，减少网络变更成本；

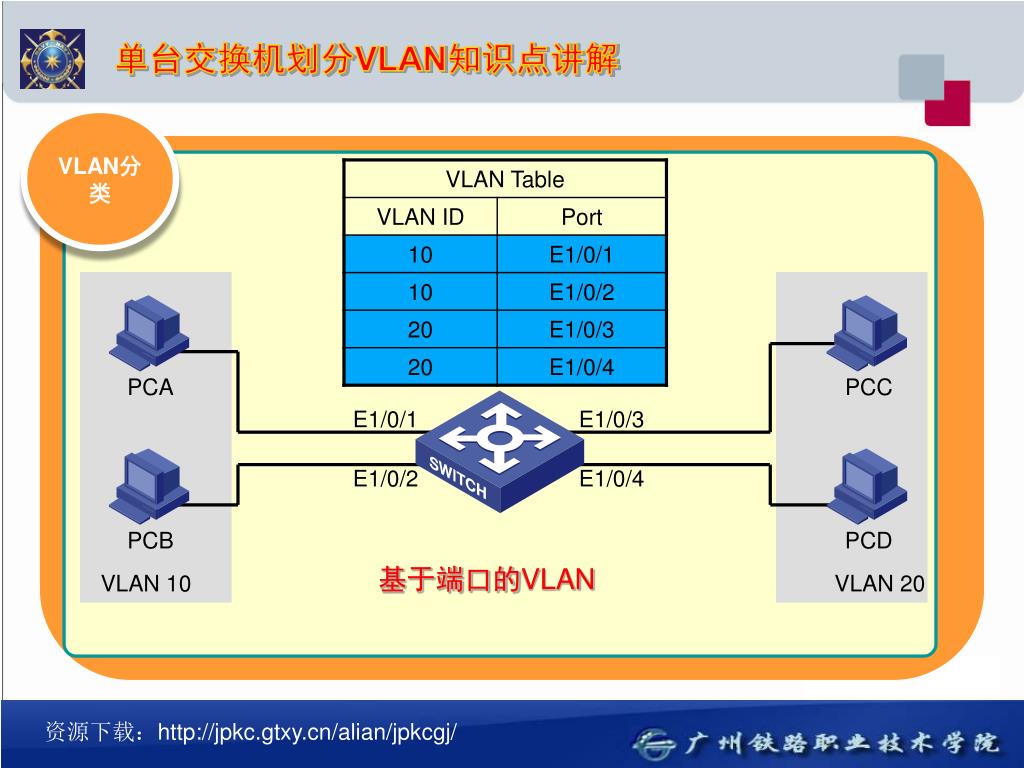

  13. 基于端口的VLAN 单台交换机划分VLAN知识点讲解 VLAN分类 子网掩码 PCA PCC E1/0/1 E1/0/3 E1/0/2 E1/0/4 PCB PCD VLAN 10 VLAN 20

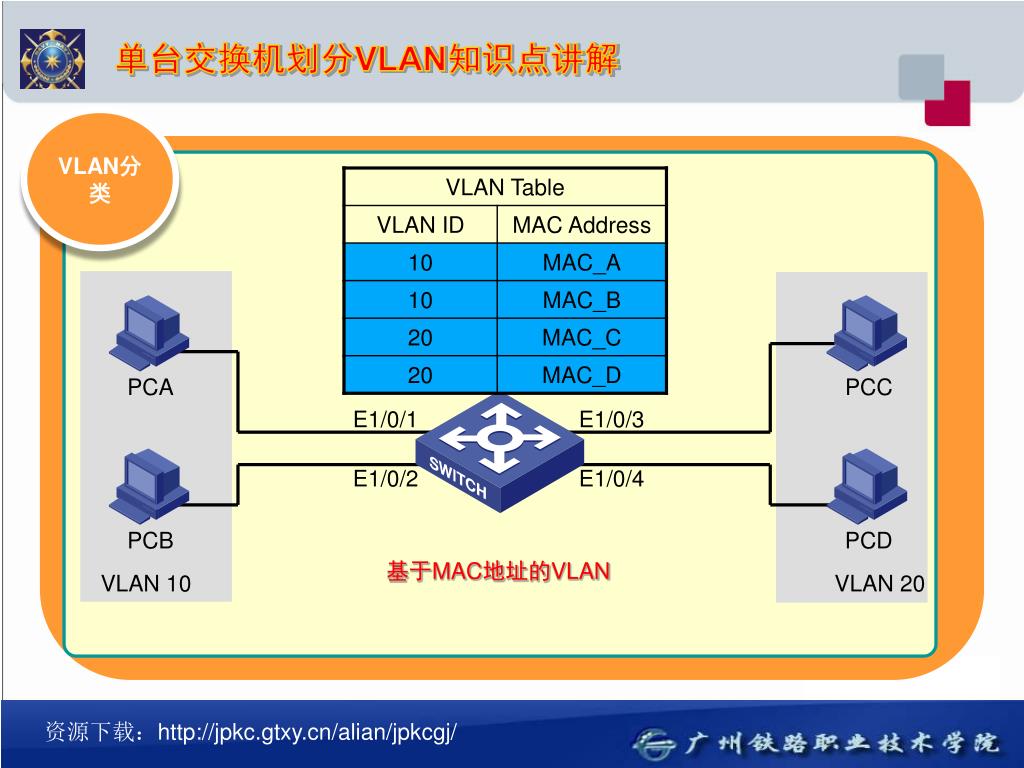

  14. 基于MAC地址的VLAN 单台交换机划分VLAN知识点讲解 VLAN分类 子网掩码 PCA PCC E1/0/1 E1/0/3 E1/0/2 E1/0/4 PCB PCD VLAN 10 VLAN 20

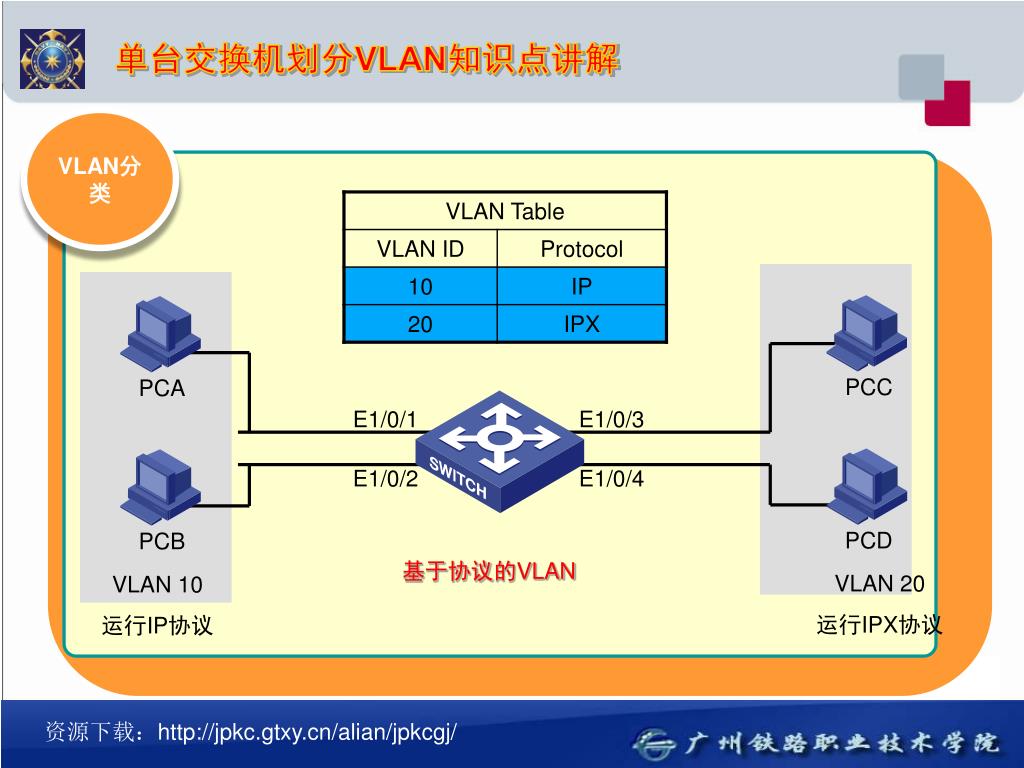

  15. 单台交换机划分VLAN知识点讲解 VLAN分类 子网掩码 PCA PCC E1/0/1 E1/0/3 E1/0/2 E1/0/4 PCB PCD 基于协议的VLAN VLAN 10 运行IP协议 VLAN 20 运行IPX协议

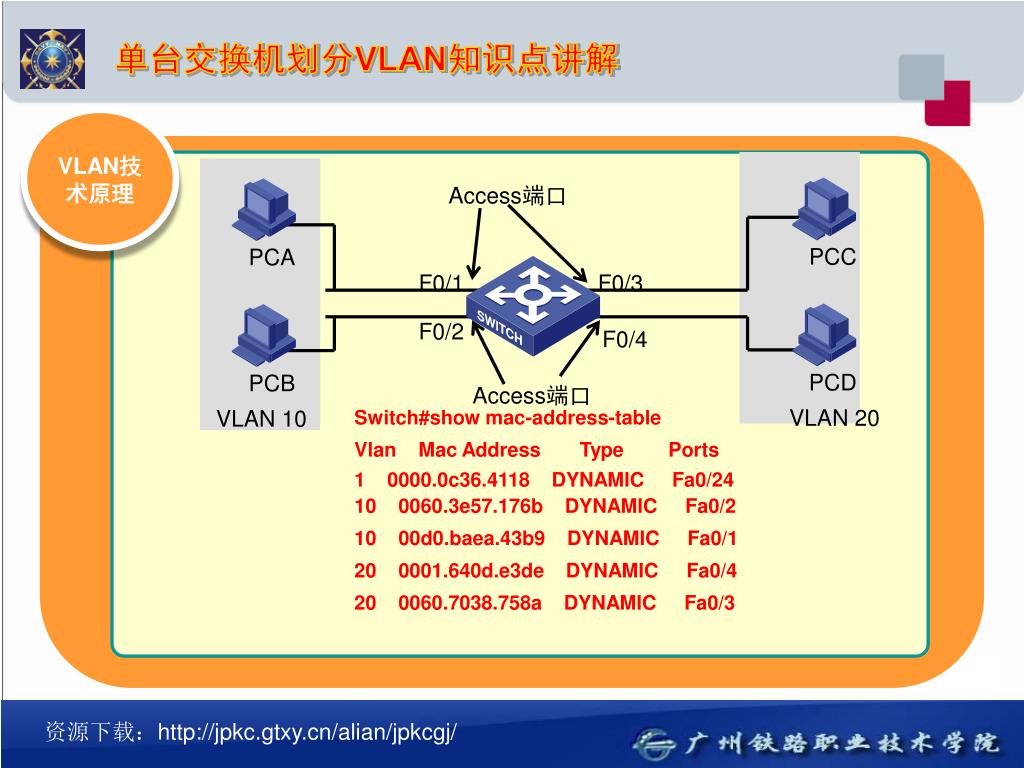

  16. 单台交换机划分VLAN知识点讲解 VLAN技术原理 Access端口 子网掩码 PCA PCC Access端口 F0/1 Switch#show mac-address-table Vlan Mac Address Type Ports 1 0000.0c36.4118 DYNAMIC Fa0/24 10 0060.3e57.176b DYNAMIC Fa0/2 10 00d0.baea.43b9 DYNAMIC Fa0/1 20 0001.640d.e3de DYNAMIC Fa0/4 20 0060.7038.758a DYNAMIC Fa0/3 F0/3 F0/2 F0/4 PCB PCD VLAN 10 VLAN 20

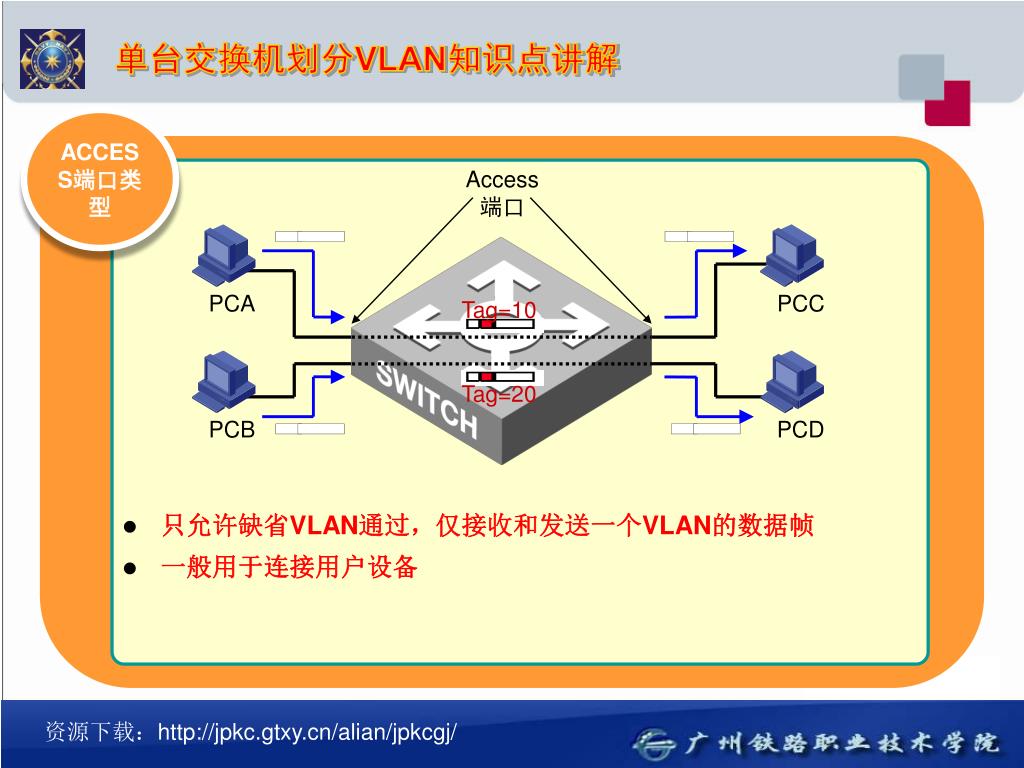

  17. 单台交换机划分VLAN知识点讲解 ACCESS端口类型 Access端口 子网掩码 PCA PCC Tag=10 Tag=20 PCB PCD • 只允许缺省VLAN通过，仅接收和发送一个VLAN的数据帧 • 一般用于连接用户设备

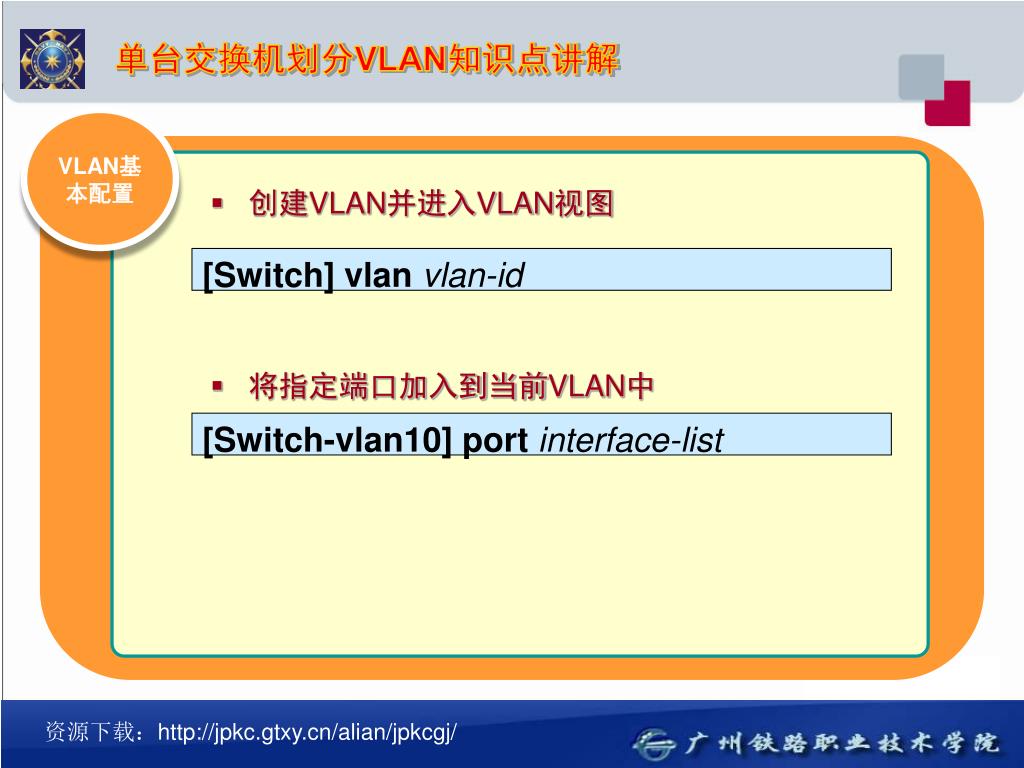

  18. 单台交换机划分VLAN知识点讲解 VLAN基本配置 • 创建VLAN并进入VLAN视图 • 将指定端口加入到当前VLAN中 子网掩码 [Switch] vlanvlan-id [Switch-vlan10] port interface-list

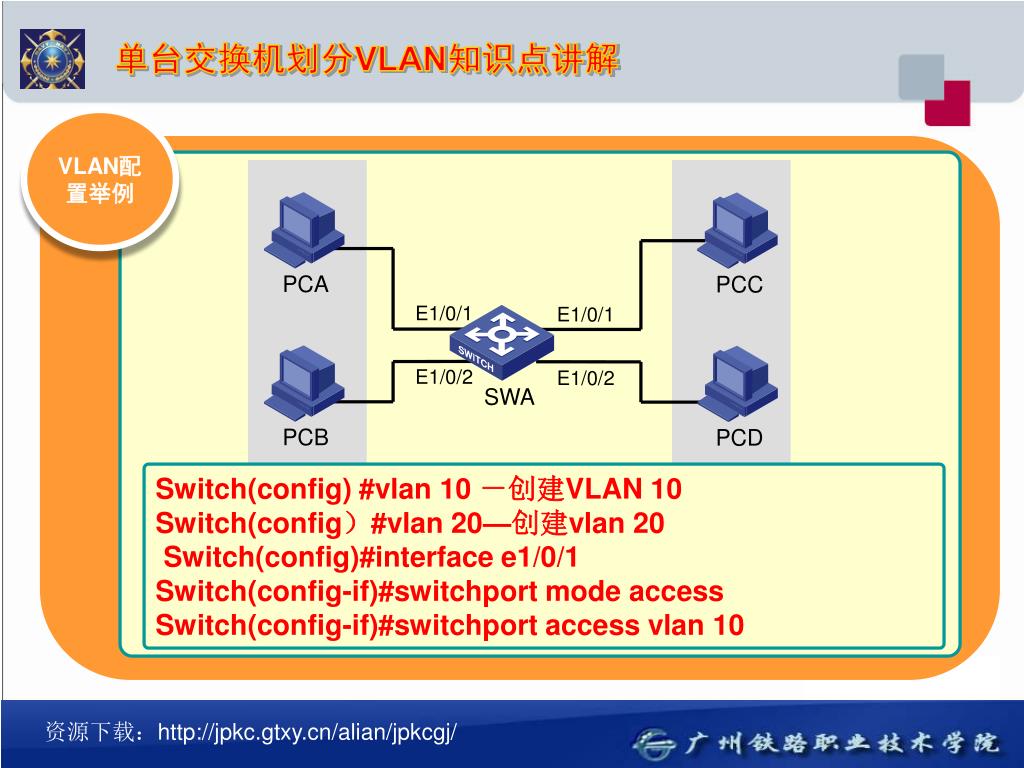

  19. 单台交换机划分VLAN知识点讲解 VLAN配置举例 子网掩码 PCA PCC E1/0/1 E1/0/1 E1/0/2 E1/0/2 SWA PCB PCD Switch(config) #vlan 10 －创建VLAN 10 Switch(config）#vlan 20—创建vlan 20 Switch(config)#interface e1/0/1 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 10

  20. 任务四 单台交换机划分VLAN —案例解决方案 主讲教师 王巧莲副教授 广州铁路职业技术学院 信息工程系

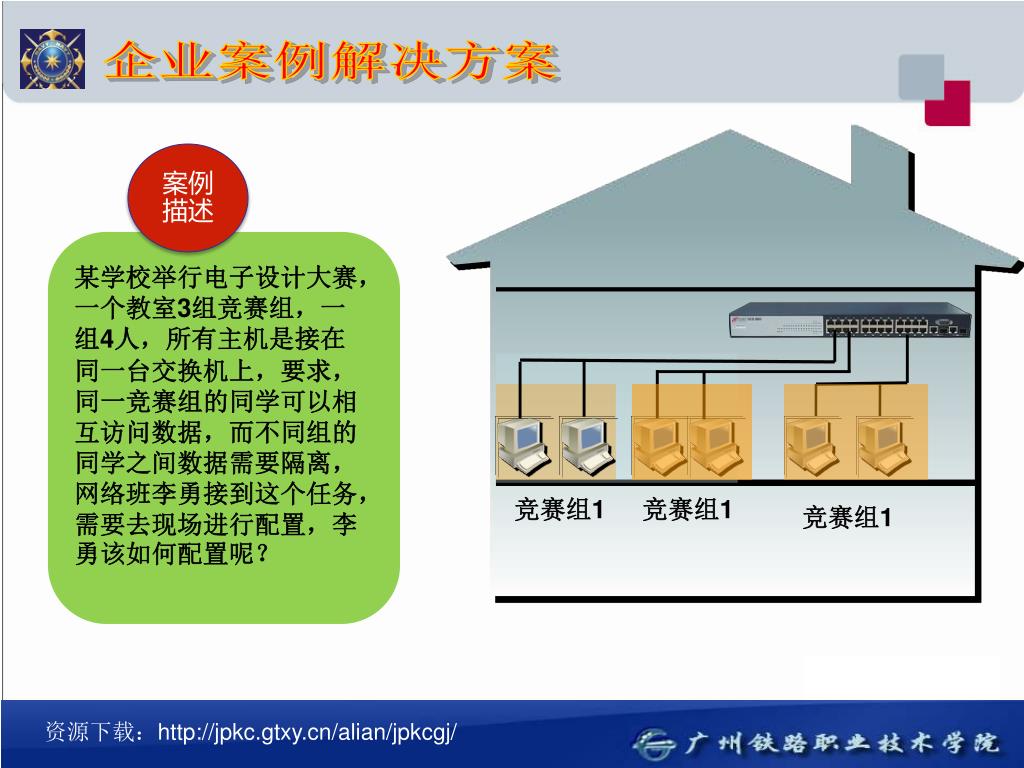

  21. 企业案例解决方案 案例描述 某学校举行电子设计大赛， 一个教室3组竞赛组，一组4人，所有主机是接在同一台交换机上，要求，同一竞赛组的同学可以相互访问数据，而不同组的同学之间数据需要隔离，网络班李勇接到这个任务，需要去现场进行配置，李勇该如何配置呢？ 竞赛组1 竞赛组1 竞赛组1

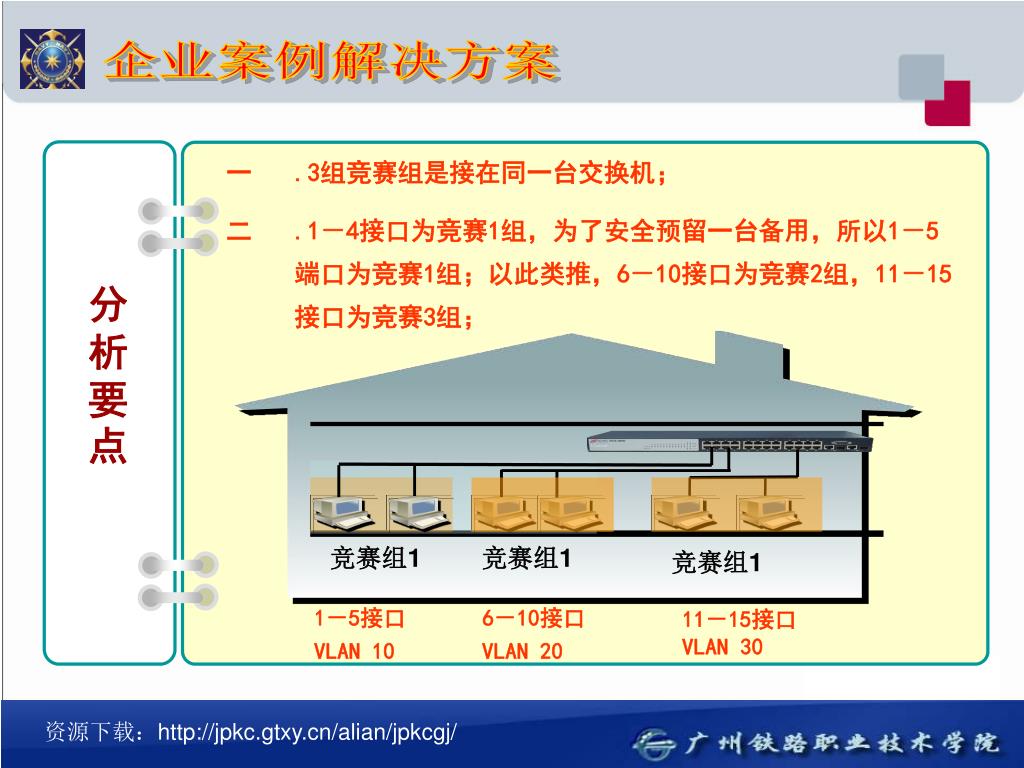

  22. 企业案例解决方案 • .3组竞赛组是接在同一台交换机； • .1－4接口为竞赛1组，为了安全预留一台备用，所以1－5端口为竞赛1组；以此类推，6－10接口为竞赛2组，11－15接口为竞赛3组； 分析要点 竞赛组1 竞赛组1 竞赛组1 1－5接口 VLAN 10 6－10接口 VLAN 20 11－15接口 VLAN 30

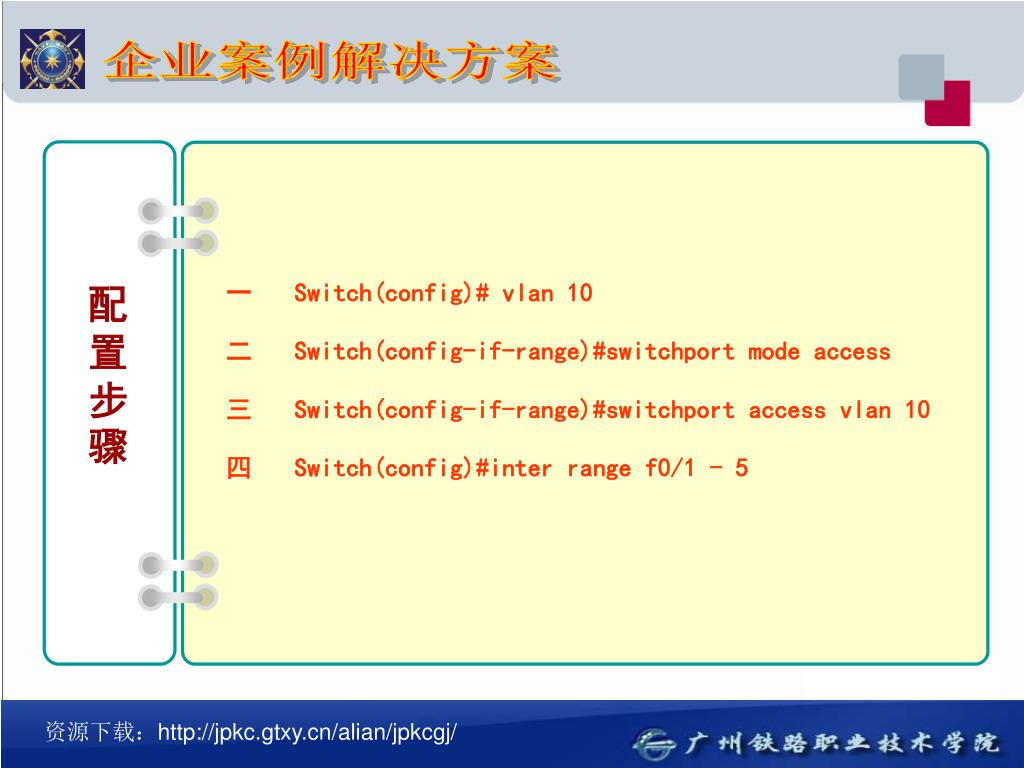

  23. 企业案例解决方案 • Switch(config)# vlan 10 • Switch(config-if-range)#switchport mode access • Switch(config-if-range)#switchport access vlan 10 • Switch(config)#inter range f0/1 - 5 配置步骤

  24. 任务四 单台交换机划分VLAN —实操训练 主讲教师 王巧莲副教授 广州铁路职业技术学院 信息工程系

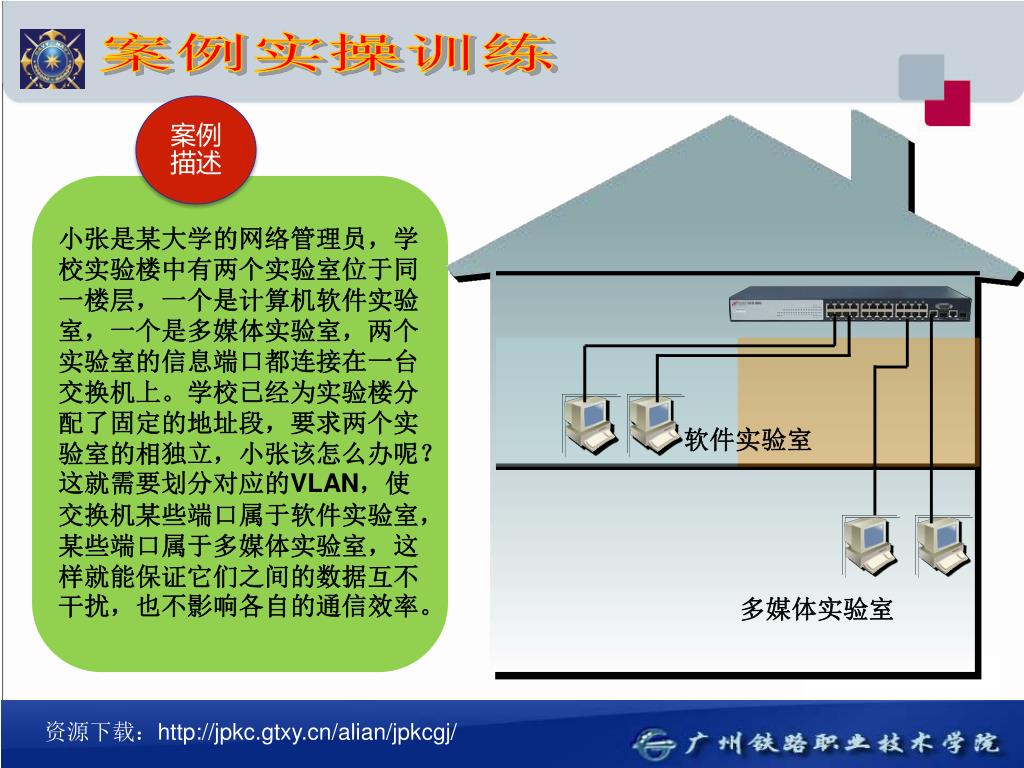

  25. 案例实操训练 案例描述 小张是某大学的网络管理员，学校实验楼中有两个实验室位于同一楼层，一个是计算机软件实验室，一个是多媒体实验室，两个实验室的信息端口都连接在一台交换机上。学校已经为实验楼分配了固定的地址段，要求两个实验室的相独立，小张该怎么办呢？这就需要划分对应的VLAN，使交换机某些端口属于软件实验室，某些端口属于多媒体实验室，这样就能保证它们之间的数据互不干扰，也不影响各自的通信效率。 软件实验室 多媒体实验室

  26. 任务四 单台交换机划分VLAN —问题与总结 主讲教师 王巧莲副教授 广州铁路职业技术学院 信息工程系
