  1. 第二十章 光的反射和折射 第五节 棱镜

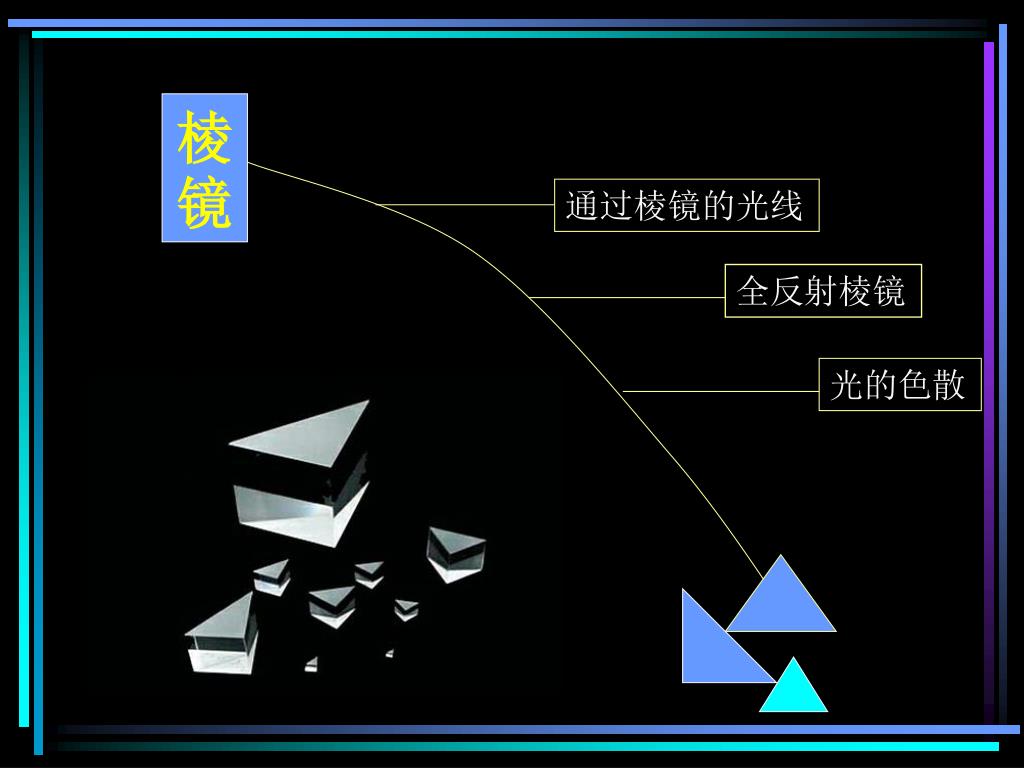

  2. 棱镜 通过棱镜的光线 全反射棱镜 光的色散

  3. 常用的棱镜是横截面积为三角形的三棱镜，通常简称为棱镜．棱镜可以改变光的传播方向，还可以使光发生色散．常用的棱镜是横截面积为三角形的三棱镜，通常简称为棱镜．棱镜可以改变光的传播方向，还可以使光发生色散．

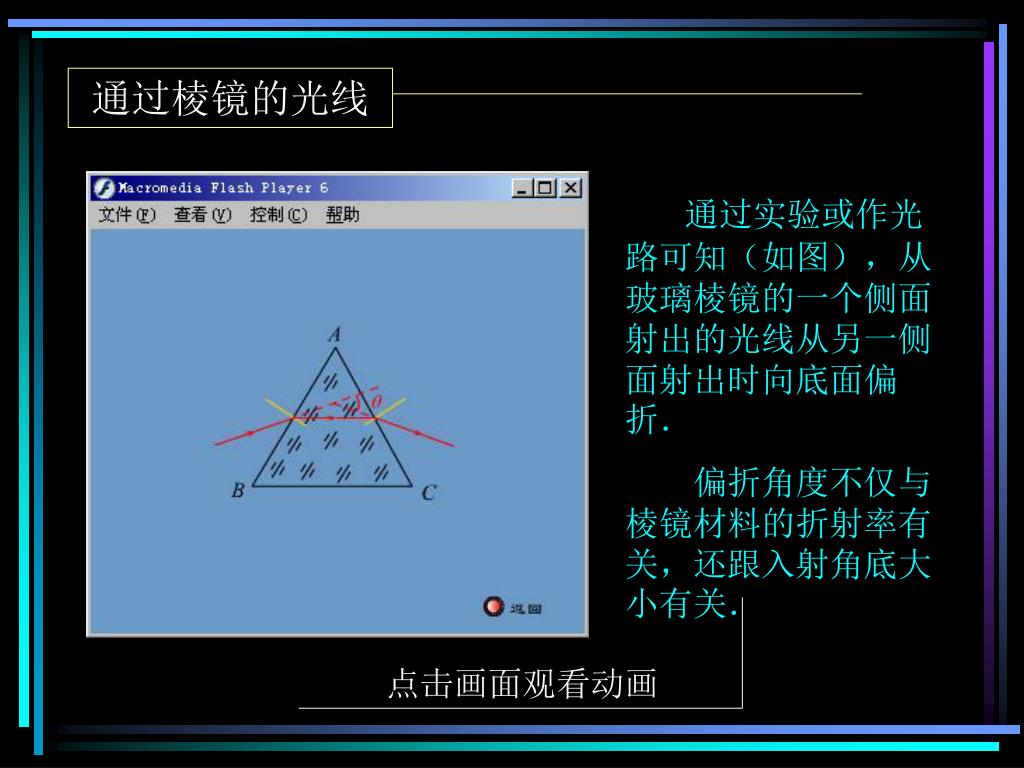

  4. 通过棱镜的光线 通过实验或作光路可知（如图），从玻璃棱镜的一个侧面射出的光线从另一侧面射出时向底面偏折． 偏折角度不仅与棱镜材料的折射率有关，还跟入射角底大小有关． 点击画面观看动画

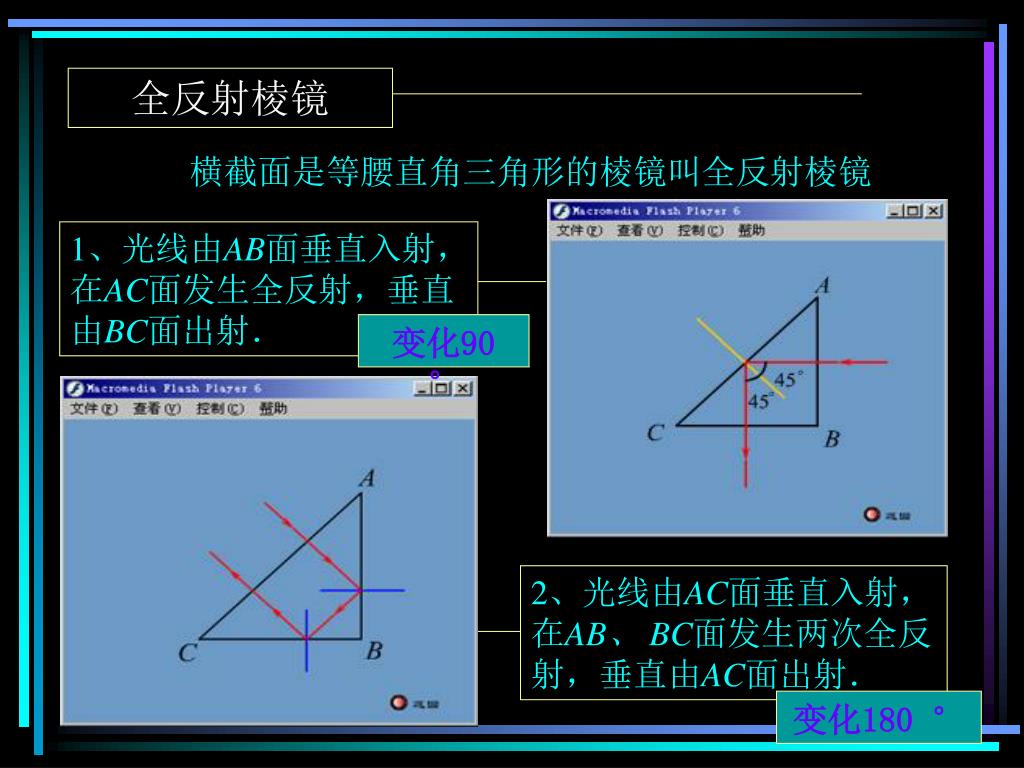

  5. 全反射棱镜 横截面是等腰直角三角形的棱镜叫全反射棱镜 1、光线由AB面垂直入射，在AC面发生全反射，垂直由BC面出射． 变化90 ° 2、光线由AC面垂直入射，在AB、 BC面发生两次全反射，垂直由AC面出射． 变化180 °

  6. 全反射棱镜 在光学仪器里，常用全反射棱镜来代替平面镜，改变光的传播方向．望远镜为了提高倍数，镜筒要很长，通过使用全反射棱镜能够缩短镜筒的长度．

  7. 全反射棱镜 一般的平面镜都是在玻璃的后面镀银，我们在以前讨论平面镜成像都只考虑这个银面的反射，实际上由于平面镜玻璃的前表面对光线的反射，形成多个虚像，其中第一次被玻璃前表面反射而形成的虚像S‘是最明亮的． 平面镜玻璃的前表面 平面镜玻璃的后表面

  8. 全反射棱镜 对于精密的光学仪器，如照相机、望远镜、显微镜等，就需要用全反射棱镜代替平面镜，以消除多余的像． 当然，如果在玻璃的前表面镀银，就不会产生多个像，但是前表面镀银，银面容易脱落．

  9. 光的色散 一束白光经过棱镜后会发生色散 白光经过棱镜后在光屏上形成一条彩色的光带，红光在上端，紫光在最下端，不同色光通过棱镜的后的偏折角度不同石因为棱镜材料对不同色光的折射率不同．
