Erőmű tervezés

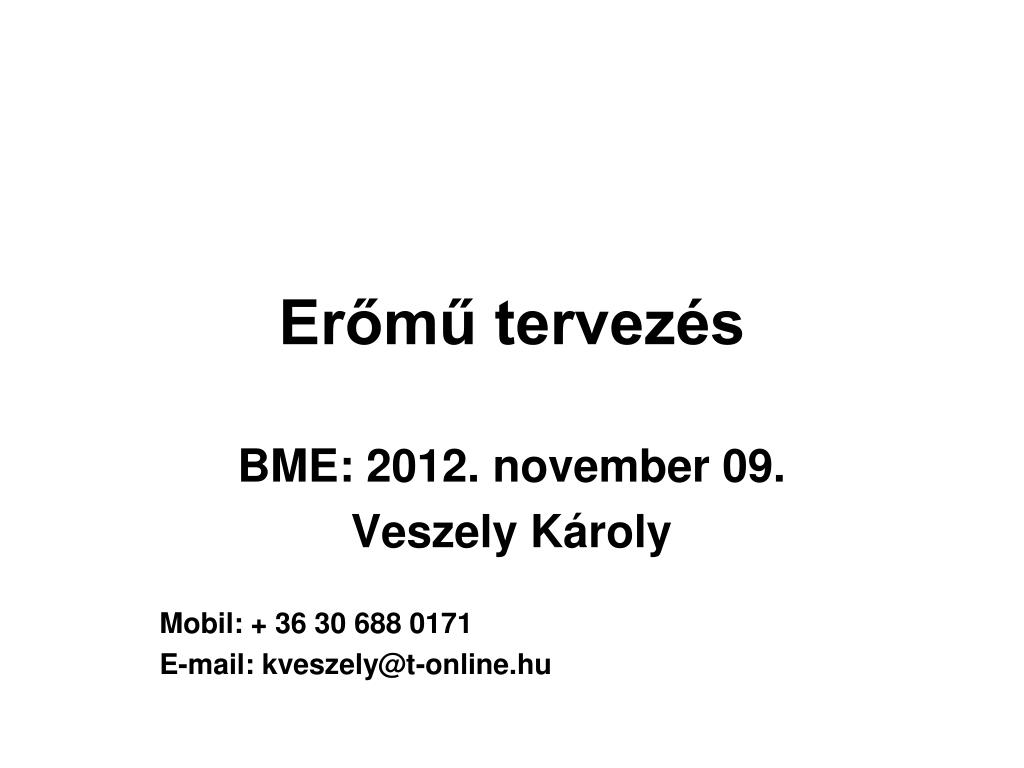

1. Erőmű tervezés BME: 2012. november 09. Veszely Károly Mobil: + 36 30 688 0171 E-mail: kveszely@t-online.hu

2. KAPCSOLAT A KÖRNYZETTEL EMBERI KÖRNYEZET: • Zaj • Kibocsájtások TERMÉSZETI ÖRNYEZET: • Zaj • Kibocsájtások LÁTVÁNYKÖRNYEZET: • Amit látunk INFRASTRUTÚRÁLIS KÖRNYEZET: • Közművek • Közlekedés Veszely Károly: Erőműtervezés

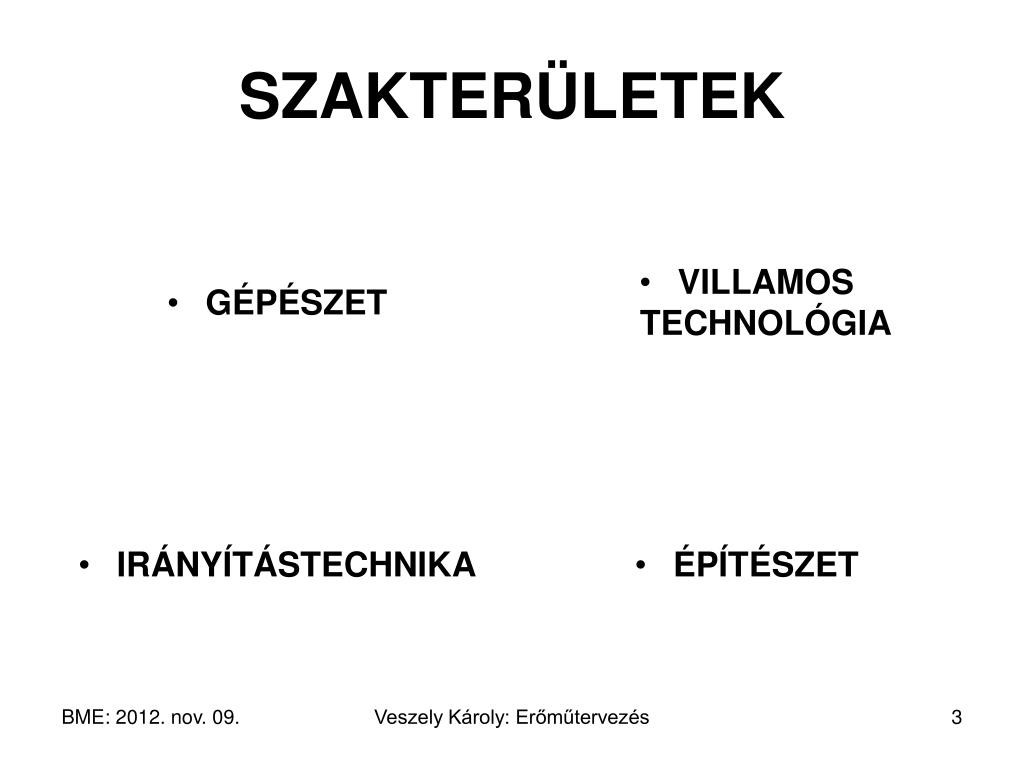

3. SZAKTERÜLETEK GÉPÉSZET VILLAMOS TECHNOLÓGIA IRÁNYÍTÁSTECHNIKA ÉPÍTÉSZET Veszely Károly: Erőműtervezés

4. GÉPÉSZET FŐ TECHNOLÓGIA • Villamos energia termelés • Kapcsolt villamos és hő-energia termelés KISZOLGÁLÓ TECHNOLÓGIÁK • A fő technológiát kiszolgáló segédtechnológiák Veszely Károly: Erőműtervezés

5. FŐ TECHNOLÓGIA • Villamos energia termelési célú gőz-víz körfolyamat • Villamos és hő-energia termelési célú gőz-víz körfolyamat Veszely Károly: Erőműtervezés

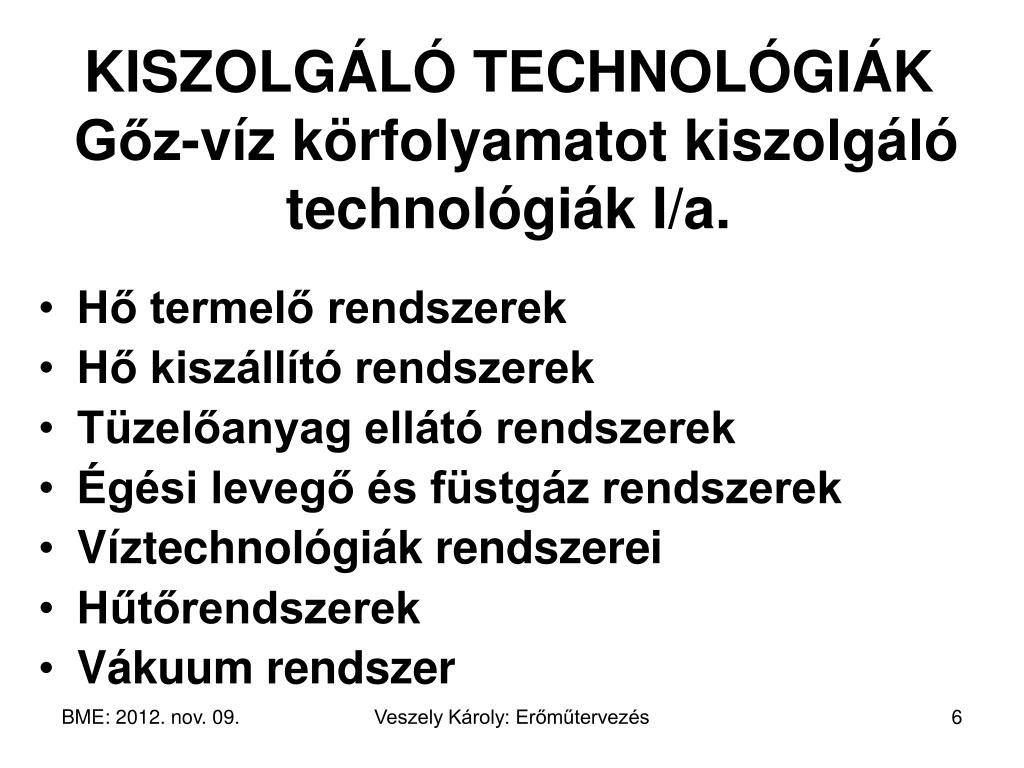

6. KISZOLGÁLÓ TECHNOLÓGIÁK Gőz-víz körfolyamatot kiszolgáló technológiák I/a. • Hő termelő rendszerek • Hő kiszállító rendszerek • Tüzelőanyag ellátó rendszerek • Égési levegő és füstgáz rendszerek • Víztechnológiák rendszerei • Hűtőrendszerek • Vákuum rendszer Veszely Károly: Erőműtervezés

7. KISZOLGÁLÓ TECHNOLÓGIÁK Gőz-víz körfolyamatot kiszolgáló technológiák I/b. • Víztelenítő és légtelenítő rendszer • Hulladékvíz rendszerek • Pótvíz rendszer • Vízlágyító, vízkezelés • Környezetvédelmi monitoring rendszerek Veszely Károly: Erőműtervezés

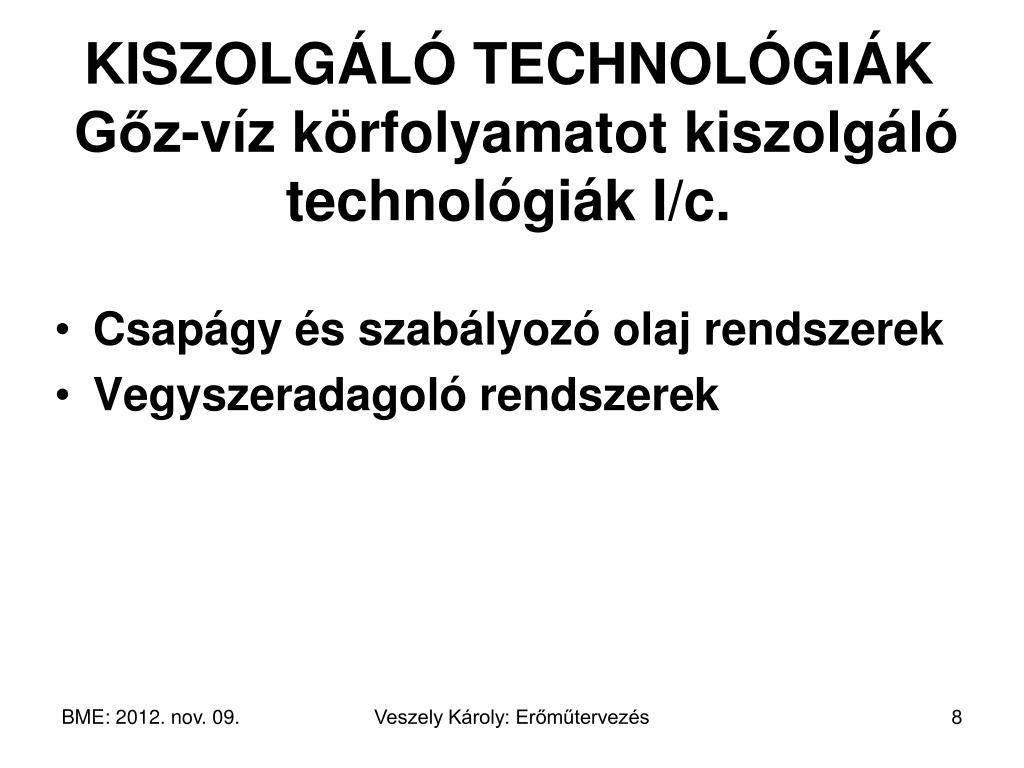

8. KISZOLGÁLÓ TECHNOLÓGIÁK Gőz-víz körfolyamatot kiszolgáló technológiák I/c. • Csapágy és szabályozó olaj rendszerek • Vegyszeradagoló rendszerek Veszely Károly: Erőműtervezés

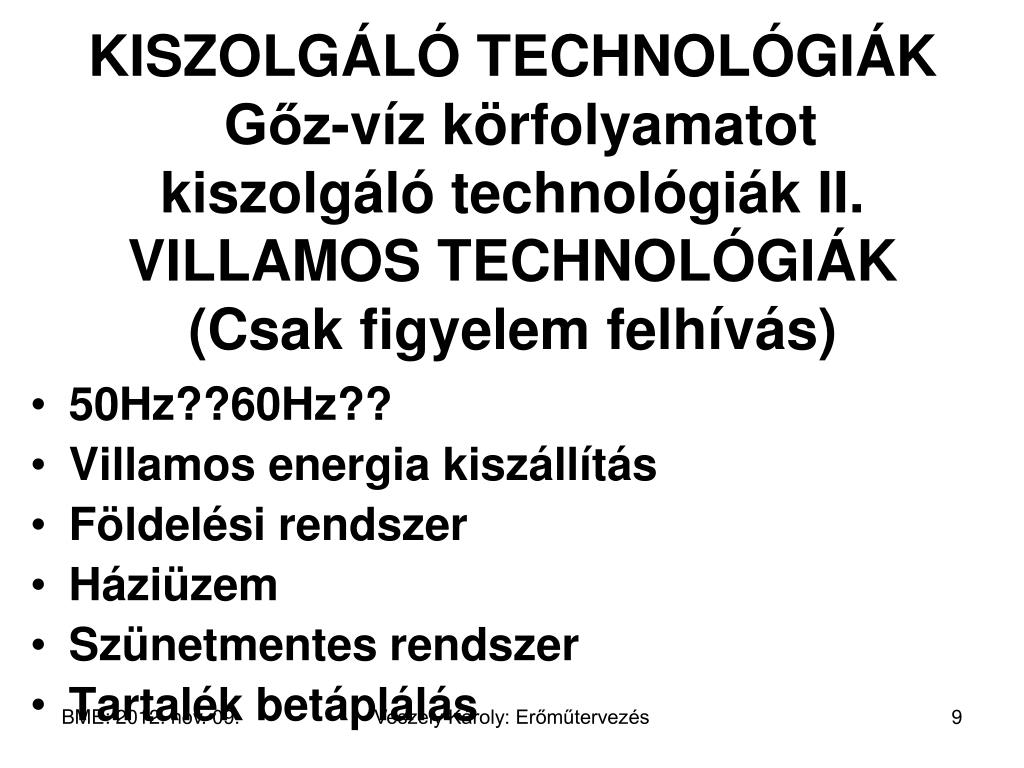

9. KISZOLGÁLÓ TECHNOLÓGIÁK Gőz-víz körfolyamatot kiszolgáló technológiák II.VILLAMOS TECHNOLÓGIÁK(Csak figyelem felhívás) • 50Hz??60Hz?? • Villamos energia kiszállítás • Földelési rendszer • Háziüzem • Szünetmentes rendszer • Tartalék betáplálás Veszely Károly: Erőműtervezés

10. KISZOLGÁLÓ TECHNOLÓGIÁK Gőz-víz körfolyamatot kiszolgáló technológiák III.MÉRÉS és IRÁNYÍTÁSTECHNIKA (Csak figyelem felhívás) • DCS • Szabályozások • Vezérlések • Mérések Veszely Károly: Erőműtervezés

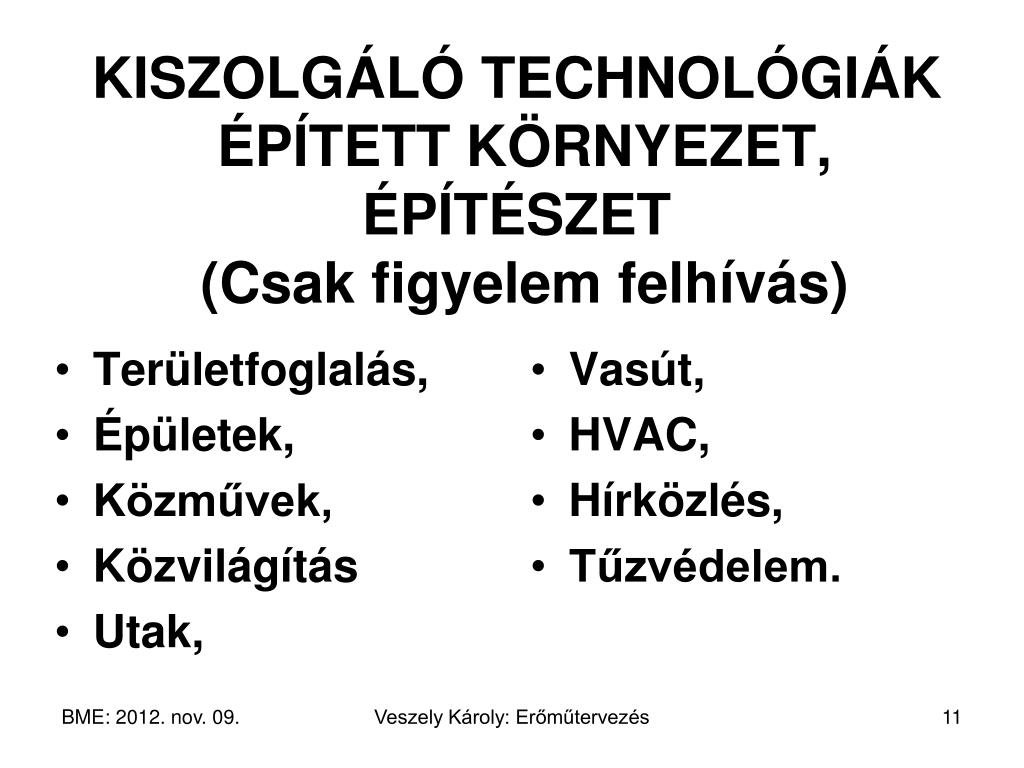

11. Területfoglalás, Épületek, Közművek, Közvilágítás Utak, Vasút, HVAC, Hírközlés, Tűzvédelem. KISZOLGÁLÓ TECHNOLÓGIÁK ÉPÍTETT KÖRNYEZET, ÉPÍTÉSZET (Csak figyelem felhívás) Veszely Károly: Erőműtervezés

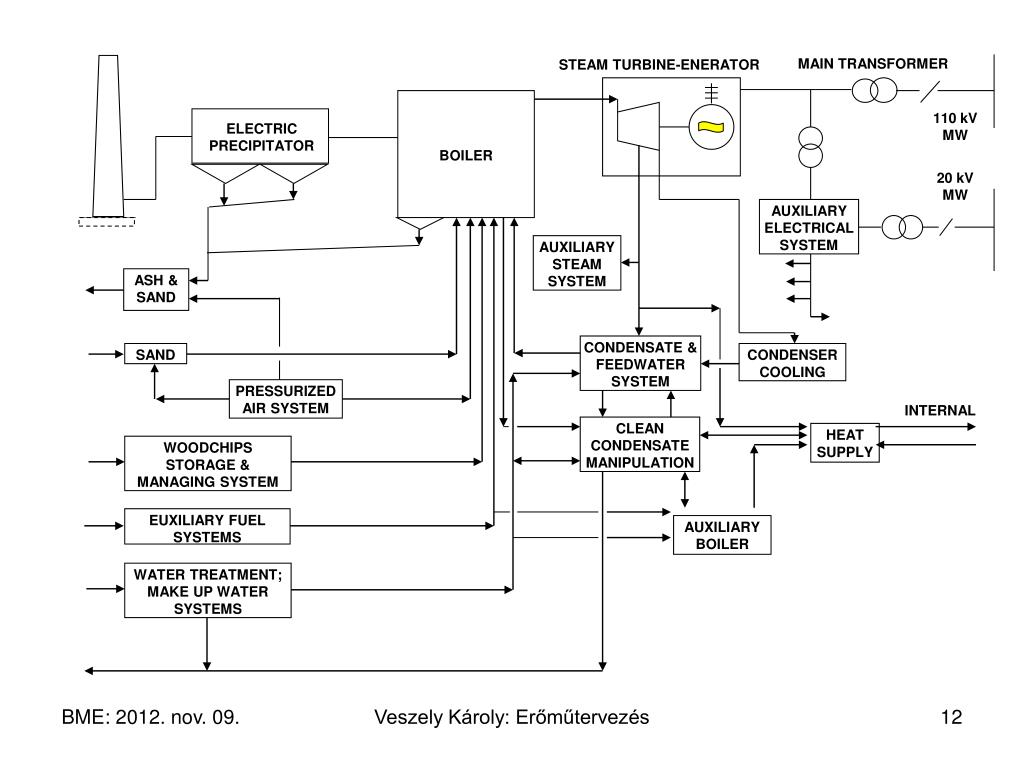

12. MAIN TRANSFORMER STEAM TURBINE-ENERATOR 110 kV MW ELECTRIC PRECIPITATOR BOILER 20 kV MW AUXILIARY ELECTRICAL SYSTEM AUXILIARY STEAM SYSTEM ASH & SAND CONDENSATE & FEEDWATER SYSTEM SAND CONDENSER COOLING PRESSURIZED AIR SYSTEM INTERNAL CLEAN CONDENSATE MANIPULATION HEAT SUPPLY WOODCHIPS STORAGE & MANAGING SYSTEM EUXILIARY FUEL SYSTEMS AUXILIARY BOILER WATER TREATMENT; MAKE UP WATER SYSTEMS Veszely Károly: Erőműtervezés

13. TERVFÁZISOK(Álomtól a megvalósulásig)ELSŐ LÉPÉSEK A DÖNTÉS ELŐKÉSZÍTÉSÉHEZ • Elképzelések feltérképezése • Előzetes megvalósíthatósági tanulmányok • Részletes megvalósíthatósági tanulmány egy vagy több változatra • DÖNTÉS!?!? Veszely Károly: Erőműtervezés

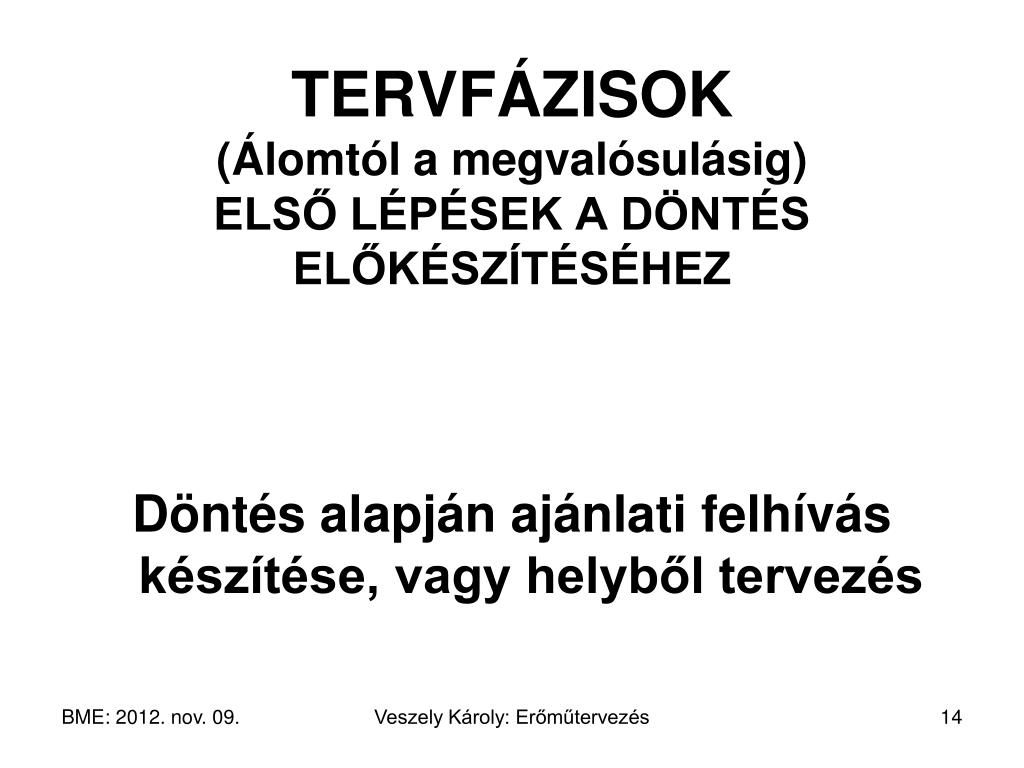

14. TERVFÁZISOK(Álomtól a megvalósulásig)ELSŐ LÉPÉSEK A DÖNTÉS ELŐKÉSZÍTÉSÉHEZ Döntés alapján ajánlati felhívás készítése, vagy helyből tervezés Veszely Károly: Erőműtervezés

15. TERVFÁZISOK(Álomtól a megvalósulásig) • Műszaki terv / Basic design • Kiviteli terv / Detailed Design • Üzembehelyezési dokumentáció / Commissioning plan • Garanciális mérési dokumentáció / Guarantee meassurement documentation Veszely Károly: Erőműtervezés

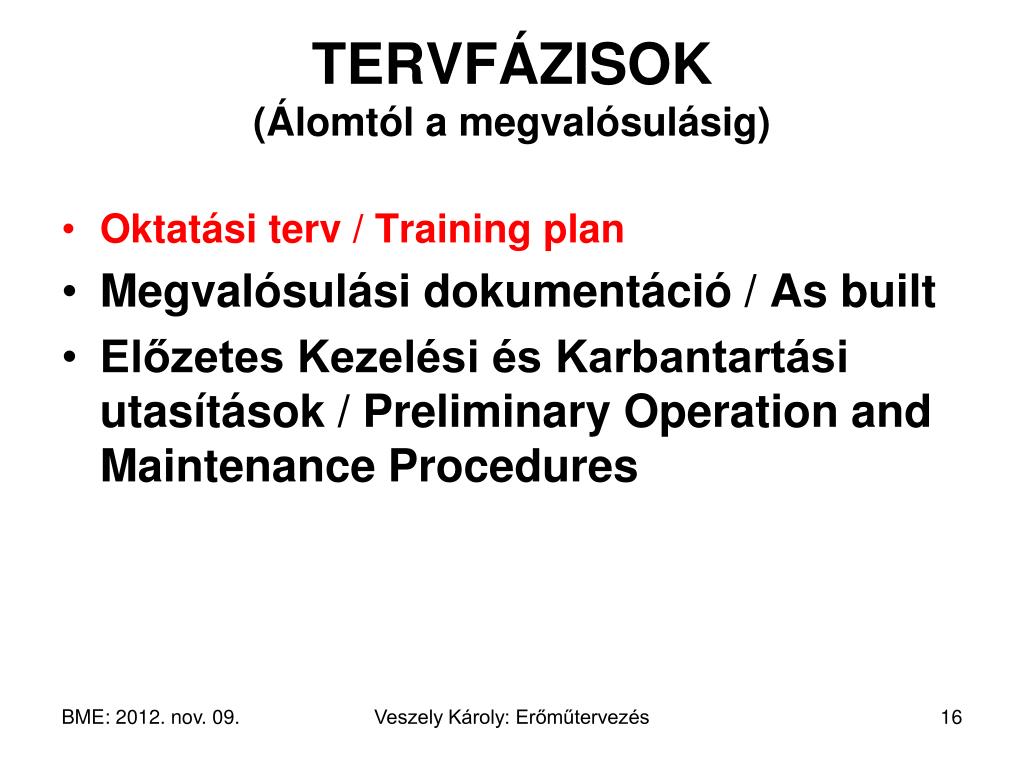

16. TERVFÁZISOK(Álomtól a megvalósulásig) • Oktatási terv / Training plan • Megvalósulási dokumentáció / As built • Előzetes Kezelési és Karbantartási utasítások / Preliminary Operation and Maintenance Procedures Veszely Károly: Erőműtervezés

17. Szakági tervezés(Fő csoportok) • Gépészet, technológia • Építészet • Villamos technológia • Irányítástechnika Veszely Károly: Erőműtervezés

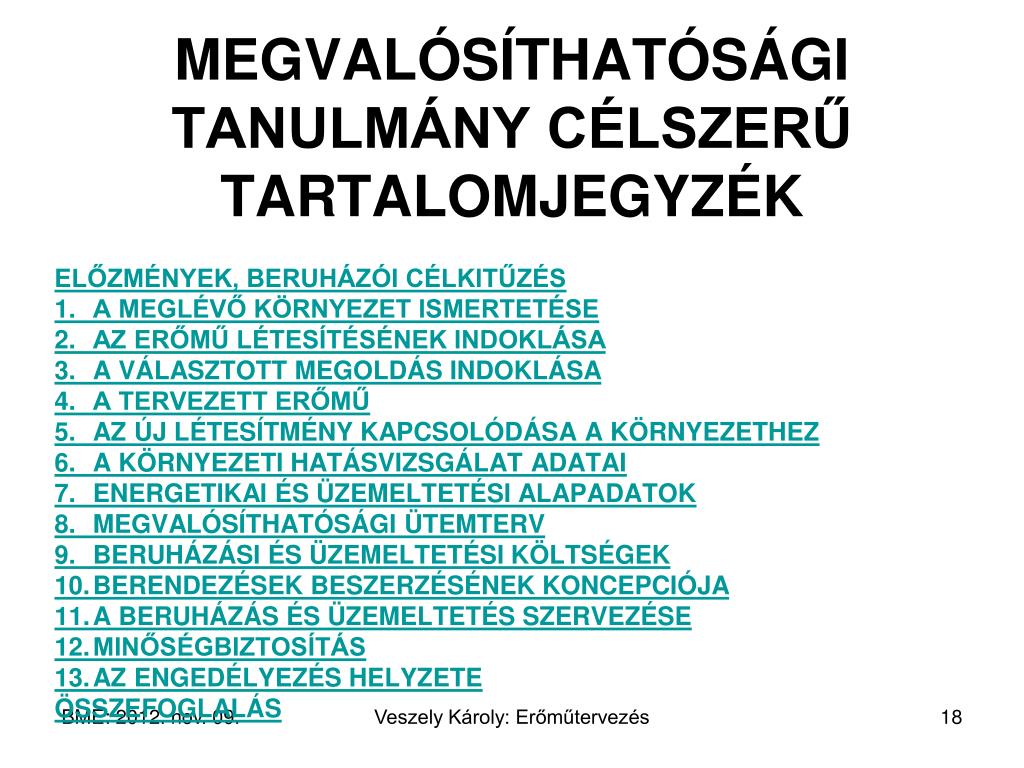

18. MEGVALÓSÍTHATÓSÁGI TANULMÁNY CÉLSZERŰTARTALOMJEGYZÉK ELŐZMÉNYEK, BERUHÁZÓI CÉLKITŰZÉS 1. A MEGLÉVŐ KÖRNYEZET ISMERTETÉSE 2. AZ ERŐMŰ LÉTESÍTÉSÉNEK INDOKLÁSA 3. A VÁLASZTOTT MEGOLDÁS INDOKLÁSA 4. A TERVEZETT ERŐMŰ 5. AZ ÚJ LÉTESÍTMÉNY KAPCSOLÓDÁSA A KÖRNYEZETHEZ 6. A KÖRNYEZETI HATÁSVIZSGÁLAT ADATAI 7. ENERGETIKAI ÉS ÜZEMELTETÉSI ALAPADATOK 8. MEGVALÓSÍTHATÓSÁGI ÜTEMTERV 9. BERUHÁZÁSI ÉS ÜZEMELTETÉSI KÖLTSÉGEK 10. BERENDEZÉSEK BESZERZÉSÉNEK KONCEPCIÓJA 11. A BERUHÁZÁS ÉS ÜZEMELTETÉS SZERVEZÉSE 12. MINŐSÉGBIZTOSÍTÁS 13. AZ ENGEDÉLYEZÉS HELYZETE ÖSSZEFOGLALÁS Veszely Károly: Erőműtervezés

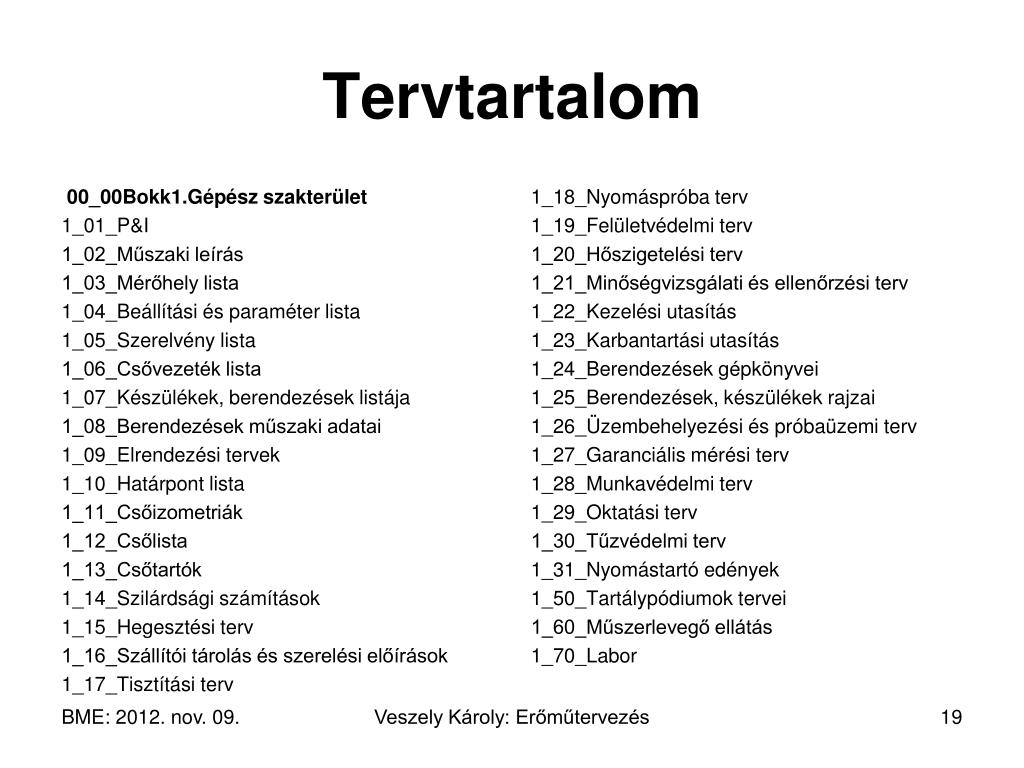

19. Tervtartalom  00_00Bokk1.Gépész szakterület 1_01_P&I 1_02_Műszaki leírás 1_03_Mérőhely lista 1_04_Beállítási és paraméter lista 1_05_Szerelvény lista 1_06_Csővezeték lista 1_07_Készülékek, berendezések listája 1_08_Berendezések műszaki adatai 1_09_Elrendezési tervek 1_10_Határpont lista 1_11_Csőizometriák 1_12_Csőlista 1_13_Csőtartók 1_14_Szilárdsági számítások 1_15_Hegesztési terv 1_16_Szállítói tárolás és szerelési előírások 1_17_Tisztítási terv 1_18_Nyomáspróba terv 1_19_Felületvédelmi terv 1_20_Hőszigetelési terv 1_21_Minőségvizsgálati és ellenőrzési terv 1_22_Kezelési utasítás 1_23_Karbantartási utasítás 1_24_Berendezések gépkönyvei 1_25_Berendezések, készülékek rajzai 1_26_Üzembehelyezési és próbaüzemi terv 1_27_Garanciális mérési terv 1_28_Munkavédelmi terv 1_29_Oktatási terv 1_30_Tűzvédelmi terv 1_31_Nyomástartó edények 1_50_Tartálypódiumok tervei 1_60_Műszerlevegő ellátás 1_70_Labor Veszely Károly: Erőműtervezés

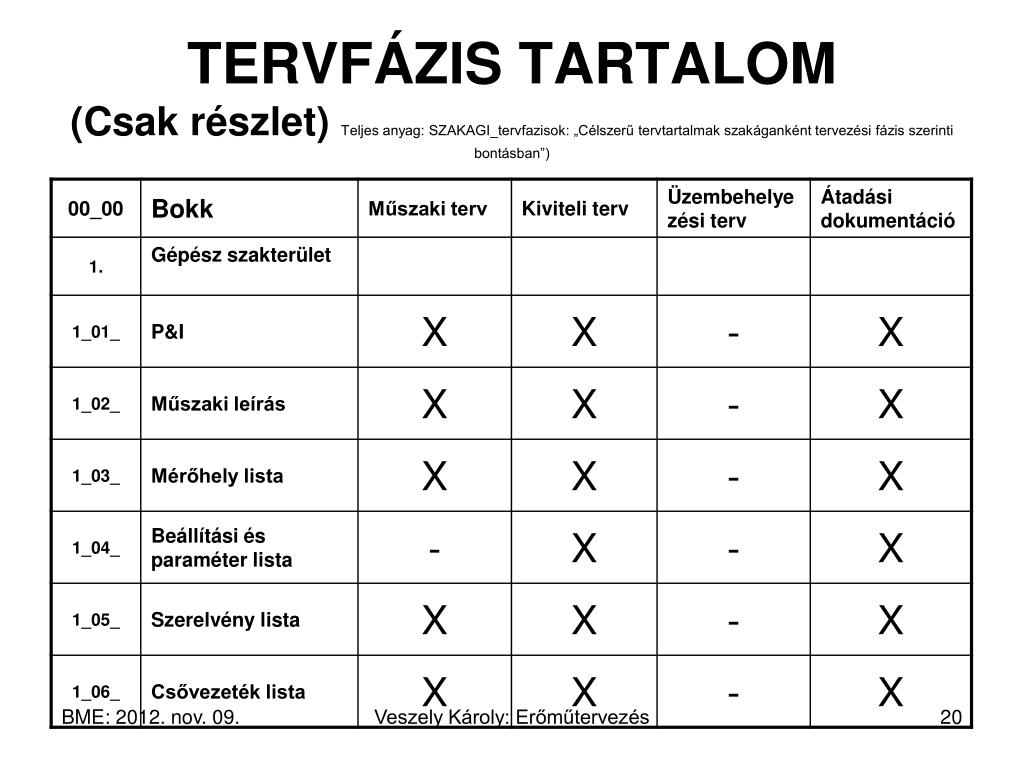

20. TERVFÁZIS TARTALOM(Csak részlet) Teljes anyag: SZAKAGI_tervfazisok: „Célszerű tervtartalmak szakáganként tervezési fázis szerinti bontásban”) Veszely Károly: Erőműtervezés

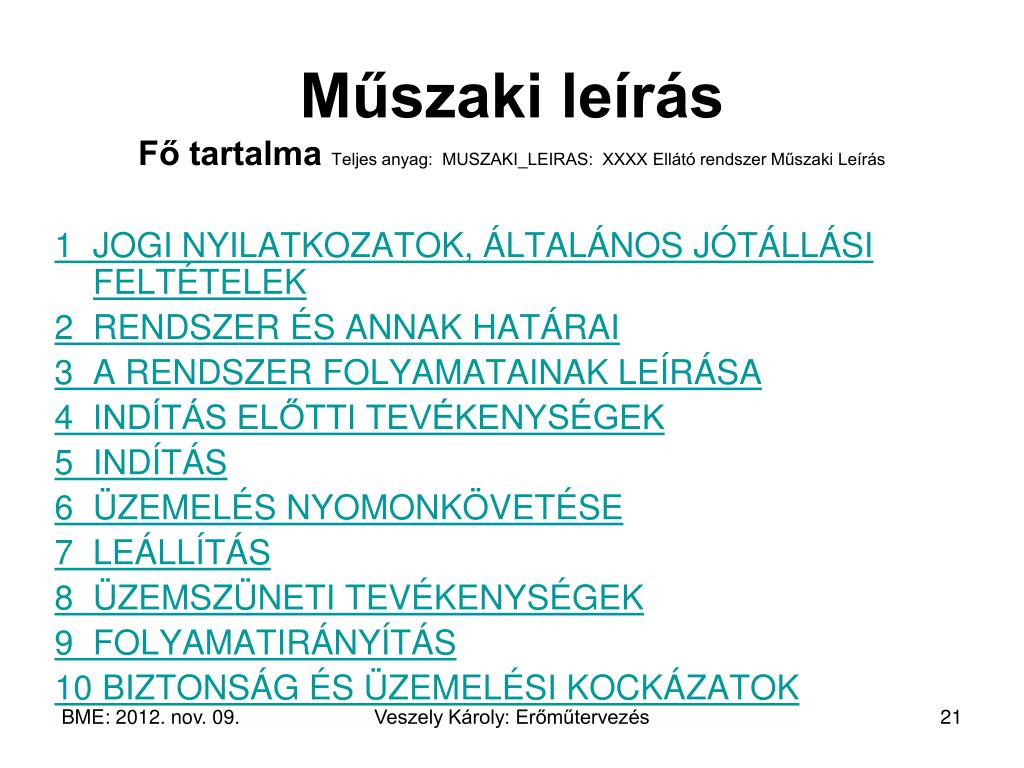

21. Műszaki leírásFő tartalma Teljes anyag: MUSZAKI_LEIRAS: XXXX Ellátó rendszer Műszaki Leírás 1 JOGI NYILATKOZATOK, ÁLTALÁNOS JÓTÁLLÁSI FELTÉTELEK 2 RENDSZER ÉS ANNAK HATÁRAI 3 A RENDSZER FOLYAMATAINAK LEÍRÁSA 4 INDÍTÁS ELŐTTI TEVÉKENYSÉGEK 5 INDÍTÁS 6 ÜZEMELÉS NYOMONKÖVETÉSE 7 LEÁLLÍTÁS 8 ÜZEMSZÜNETI TEVÉKENYSÉGEK 9 FOLYAMATIRÁNYÍTÁS 10 BIZTONSÁG ÉS ÜZEMELÉSI KOCKÁZATOK Veszely Károly: Erőműtervezés

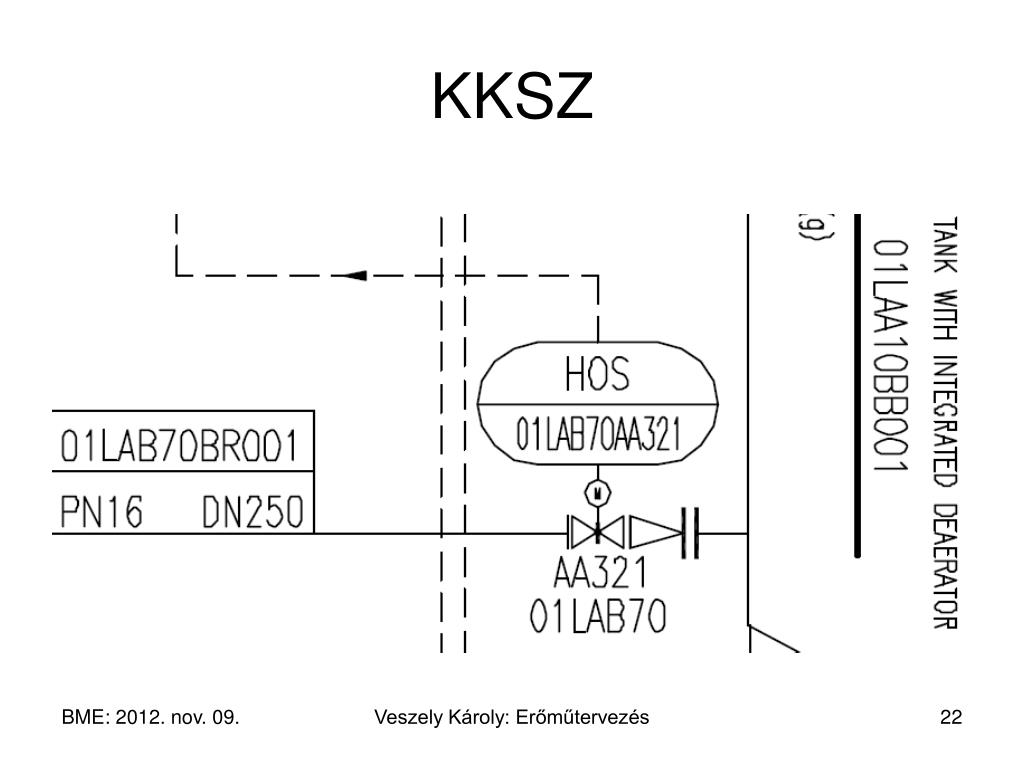

22. KKSZ Veszely Károly: Erőműtervezés

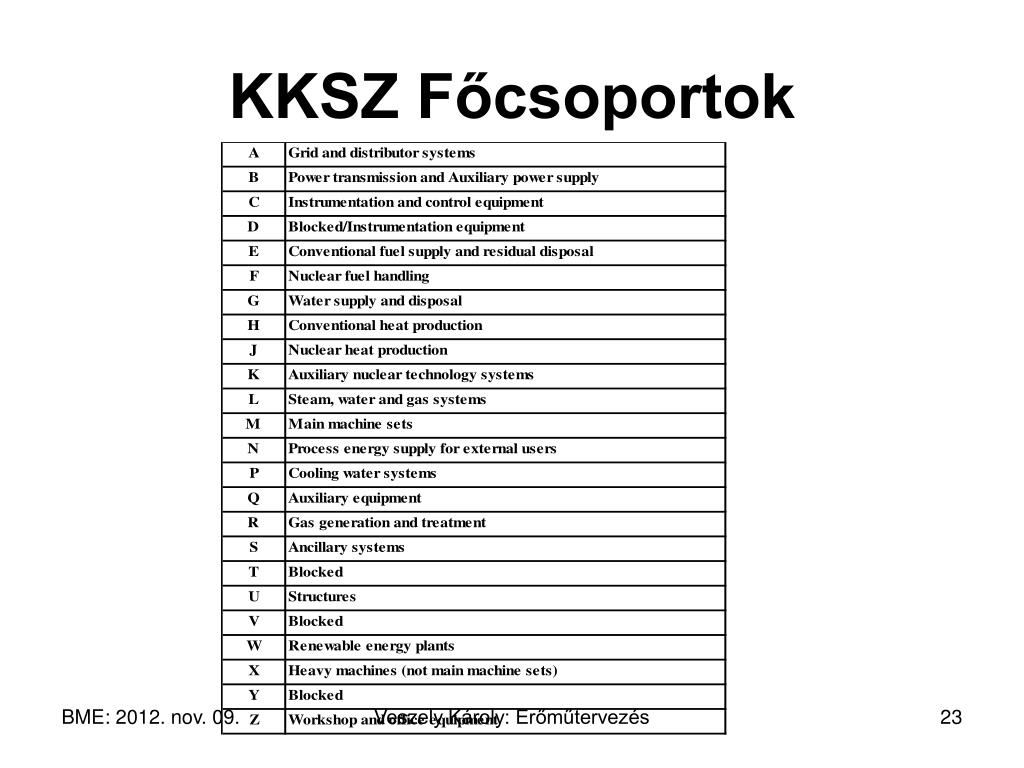

23. KKSZ Főcsoportok Veszely Károly: Erőműtervezés

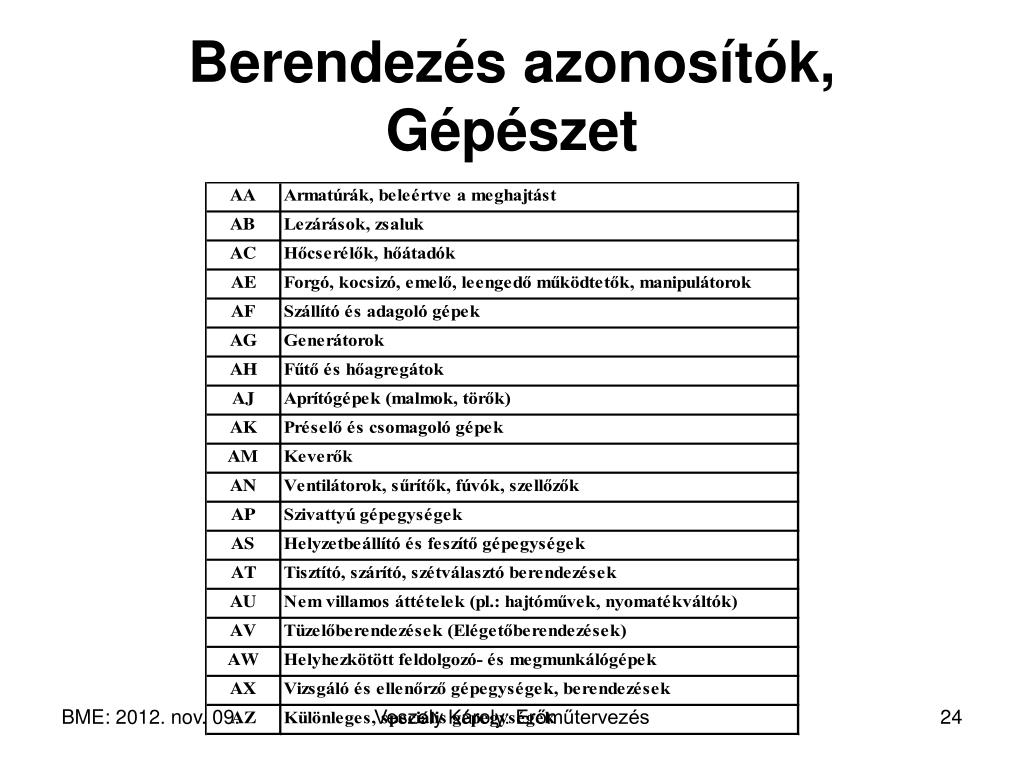

24. Berendezés azonosítók, Gépészet Veszely Károly: Erőműtervezés

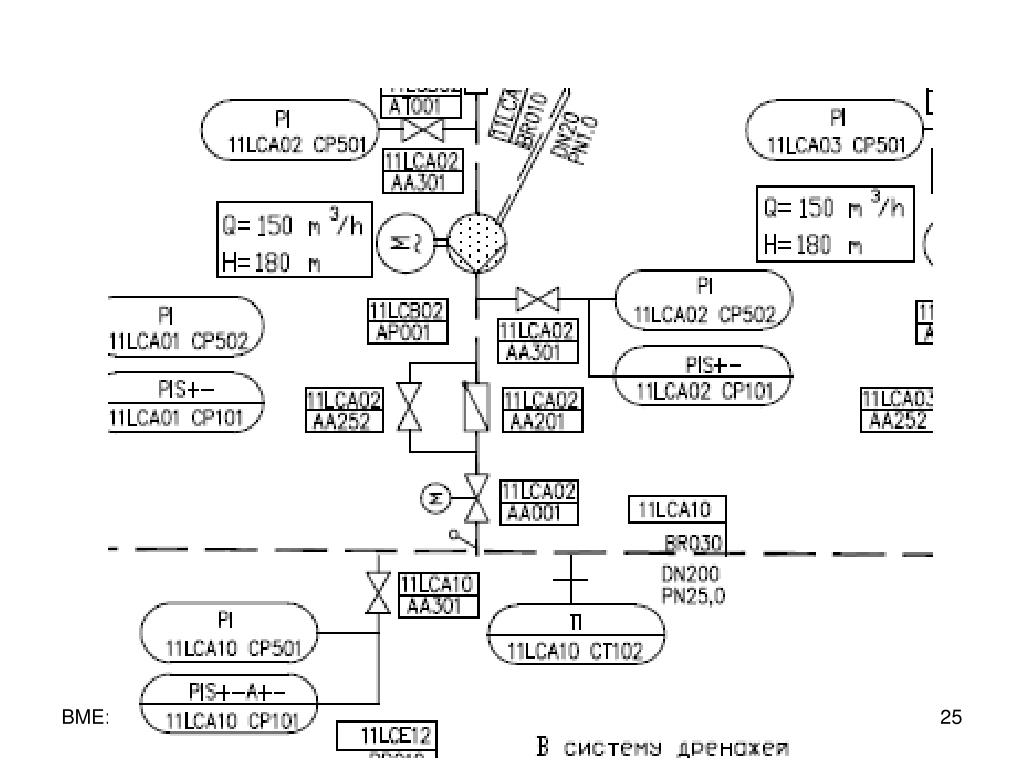

25. Veszely Károly: Erőműtervezés

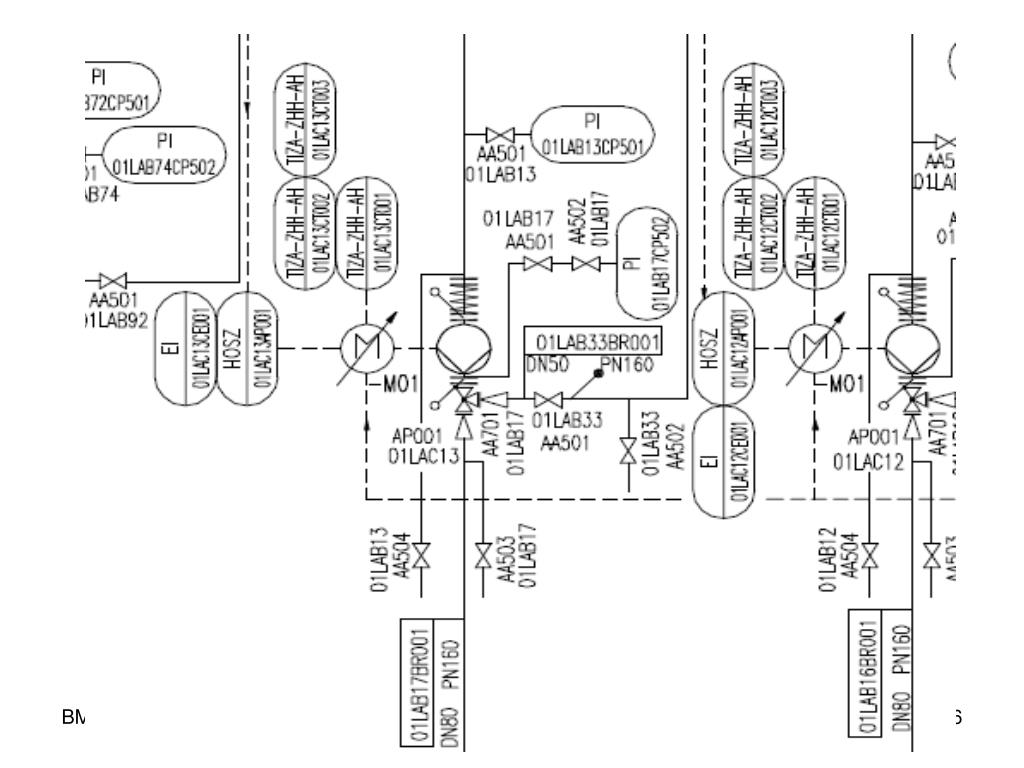

26. Veszely Károly: Erőműtervezés

27. Nagy nyomású tápszivattyú Veszely Károly: Erőműtervezés

28. Táptartály szintmérés Veszely Károly: Erőműtervezés

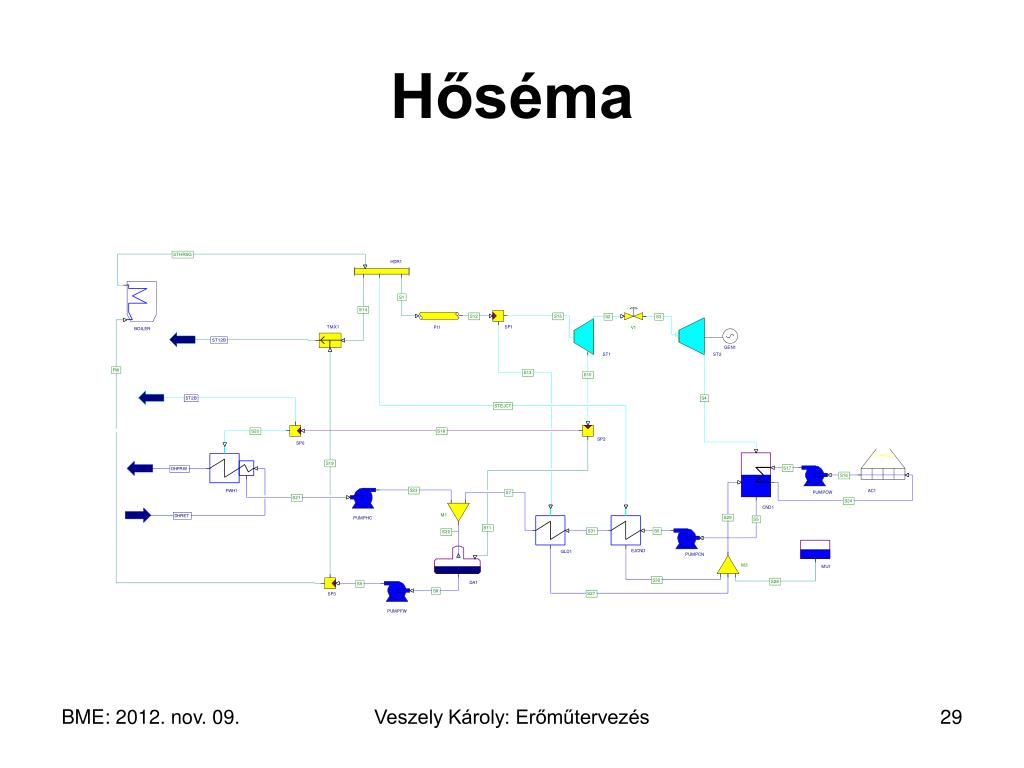

29. Hőséma Veszely Károly: Erőműtervezés

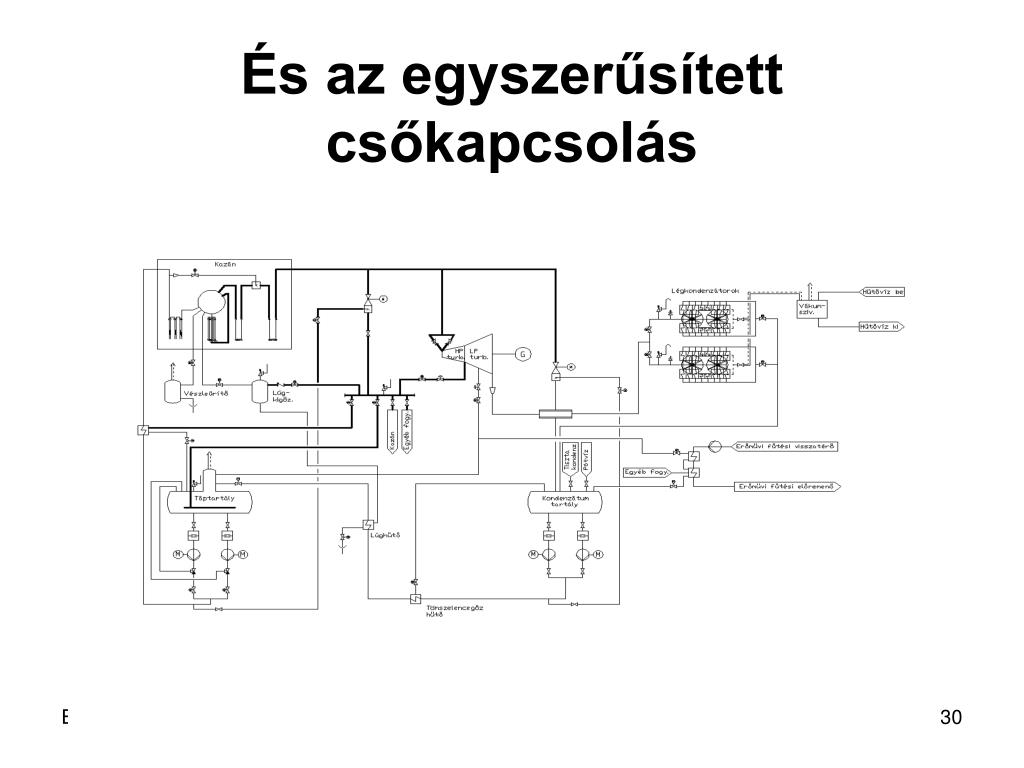

30. És az egyszerűsített csőkapcsolás Veszely Károly: Erőműtervezés

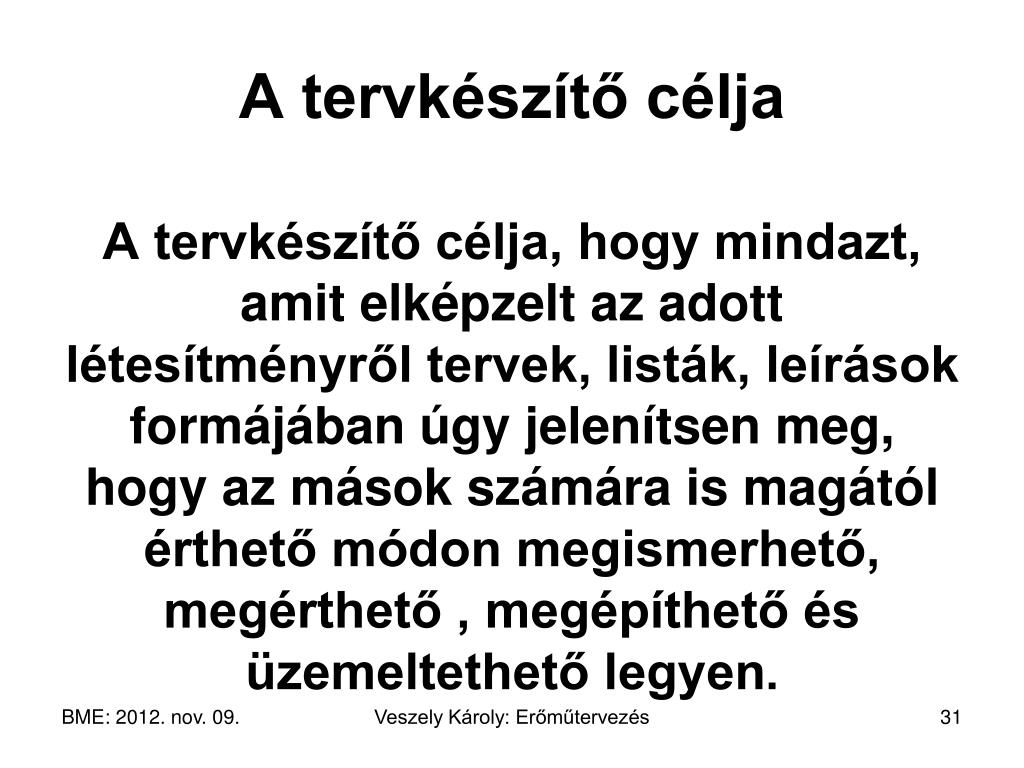

31. A tervkészítő célja A tervkészítő célja, hogy mindazt, amit elképzelt az adott létesítményről tervek, listák, leírások formájában úgy jelenítsen meg, hogy az mások számára is magától érthető módon megismerhető, megérthető , megépíthető és üzemeltethető legyen. Veszely Károly: Erőműtervezés

32. Veszely Károly: Erőműtervezés
