컴퓨터 그래픽스 특론 Cartoon Effect 201097104 장 혁
Cartoon Effect • Normal, 조명, 만화화법 묘사를 설명하는 GPU 효과. • 극단적인 색상 팔레트 감소로 rendering 하는 것을 통해 실행. • 색상은 표면 위치에 도착하는 직접 조명의 강도에 따라 선택.

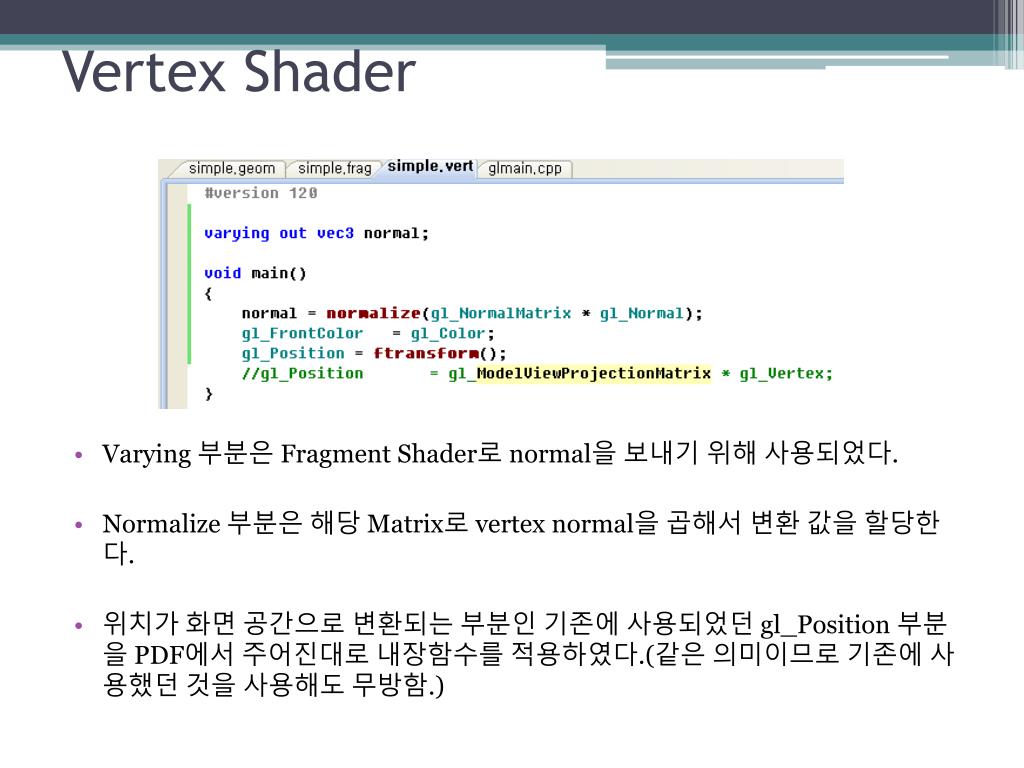

Vertex Shader • Varying 부분은 Fragment Shader로 normal을 보내기 위해 사용되었다. • Normalize 부분은 해당 Matrix로 vertex normal을 곱해서 변환 값을 할당한다. • 위치가 화면 공간으로 변환되는 부분인 기존에 사용되었던 gl_Position부분을 PDF에서 주어진대로 내장함수를 적용하였다.(같은 의미이므로 기존에 사용했던 것을 사용해도 무방함.)

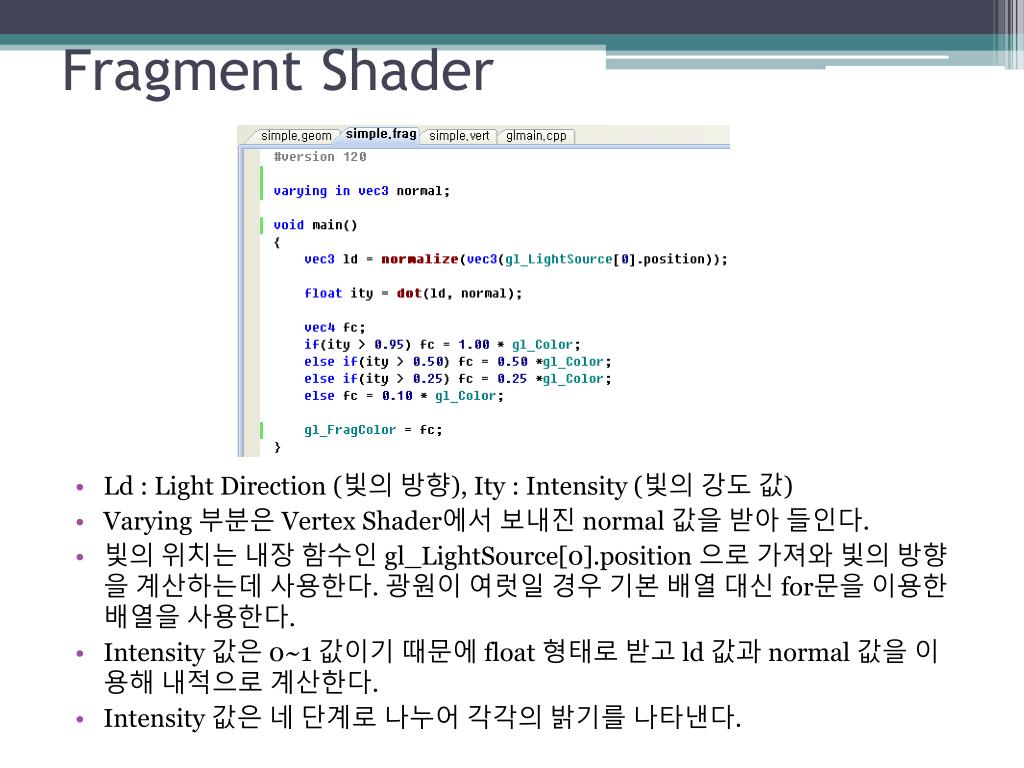

Fragment Shader • Ld : Light Direction (빛의 방향), Ity : Intensity (빛의 강도 값) • Varying 부분은 Vertex Shader에서 보내진 normal 값을 받아 들인다. • 빛의 위치는 내장 함수인 gl_LightSource[0].position 으로 가져와 빛의 방향을 계산하는데 사용한다. 광원이 여럿일 경우 기본 배열대신 for문을 이용한 배열을 사용한다. • Intensity 값은 0~1 값이기 때문에 float 형태로 받고 ld 값과 normal 값을 이용해 내적으로 계산한다. • Intensity 값은 네 단계로 나누어 각각의 밝기를 나타낸다.
Main (1) • 이번 Cartoon Effect 에서는 Geometry 부분을 통과하지 않고 Vertex에서 곧바로 Fragment로 넘어갔기 때문에 initGLSL함수에서 Geometry 부분을 주석처리 하였다.
Main (2) • initGLSL함수에서 정의한 glUseProgram을 사용하는 것인 TRUE로 바꿔주었다.
Result • 결과화면으로 빛의 위치에 따라 빛의 강도가 네 단계로 표현되는 것을 볼 수 있다.
