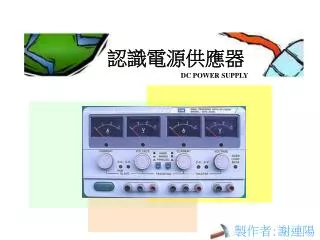

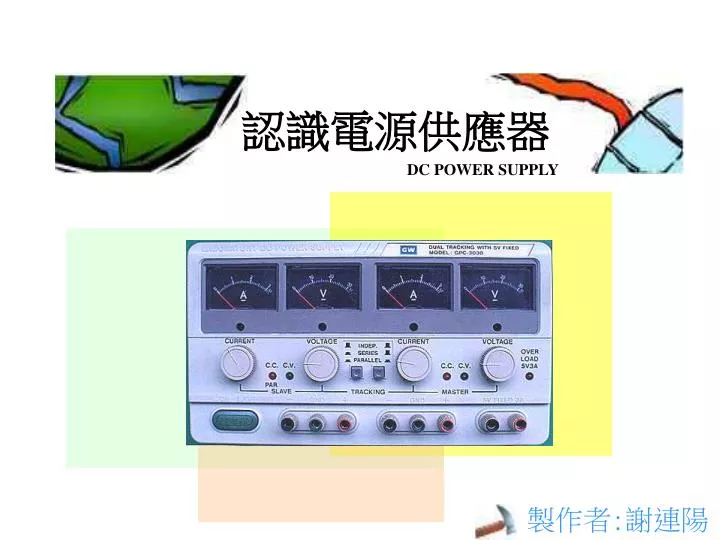

  1. 製作者:謝連陽 認識電源供應器 DC POWER SUPPLY

  2. 電源供應器 • 面板開關 • 基本操作

  3. 回目錄 面板開關 電流表 電壓表 同步模式選擇開關 電壓控制旋鈕 過載指示燈 電流控制旋鈕 5V輸出端子 Power C.C.指示燈 C.V.指示燈 輸出端子

  4. 回面板開關 回目錄 直流電流表 直流電流表，可指示輸出電流大小。

  5. 回面板開關 回目錄 直流電壓表 直流電壓表，可指示輸出電壓大小。

  6. 回面板開關 回目錄 Power 總電源開關 。

  7. 回面板開關 回目錄 電壓控制旋鈕 調整輸出的電壓大小。

  8. 回面板開關 回目錄 電流控制旋鈕 調整輸出的電流大小。

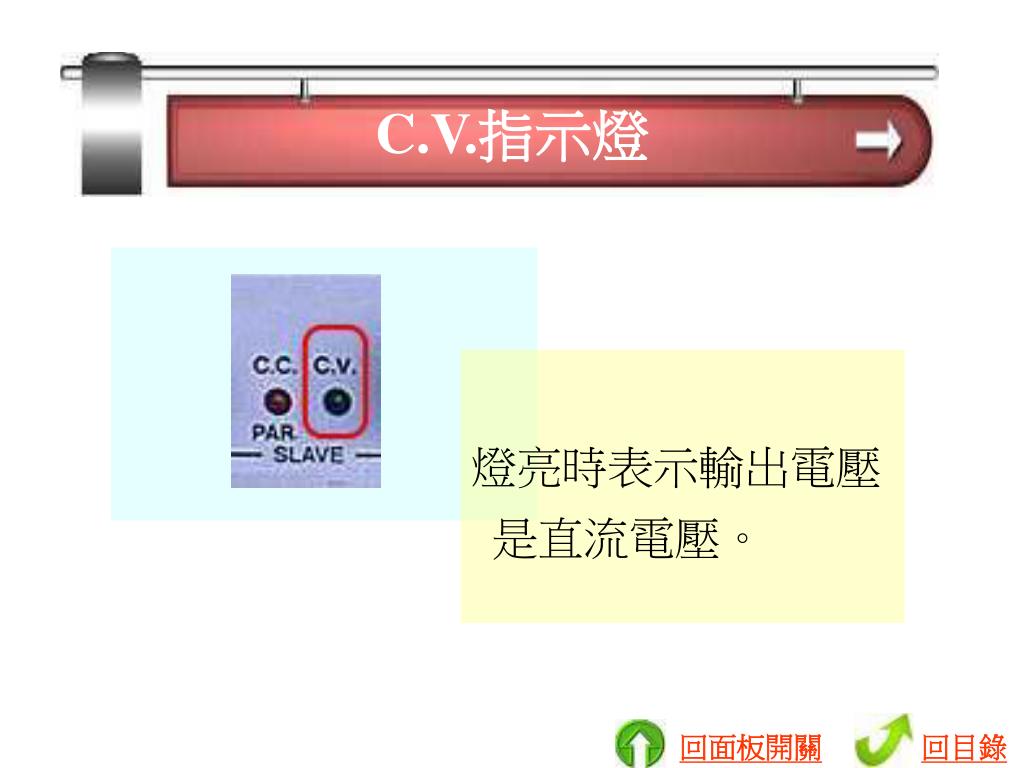

  9. 回面板開關 回目錄 C.V.指示燈 燈亮時表示輸出電壓是直流電壓。

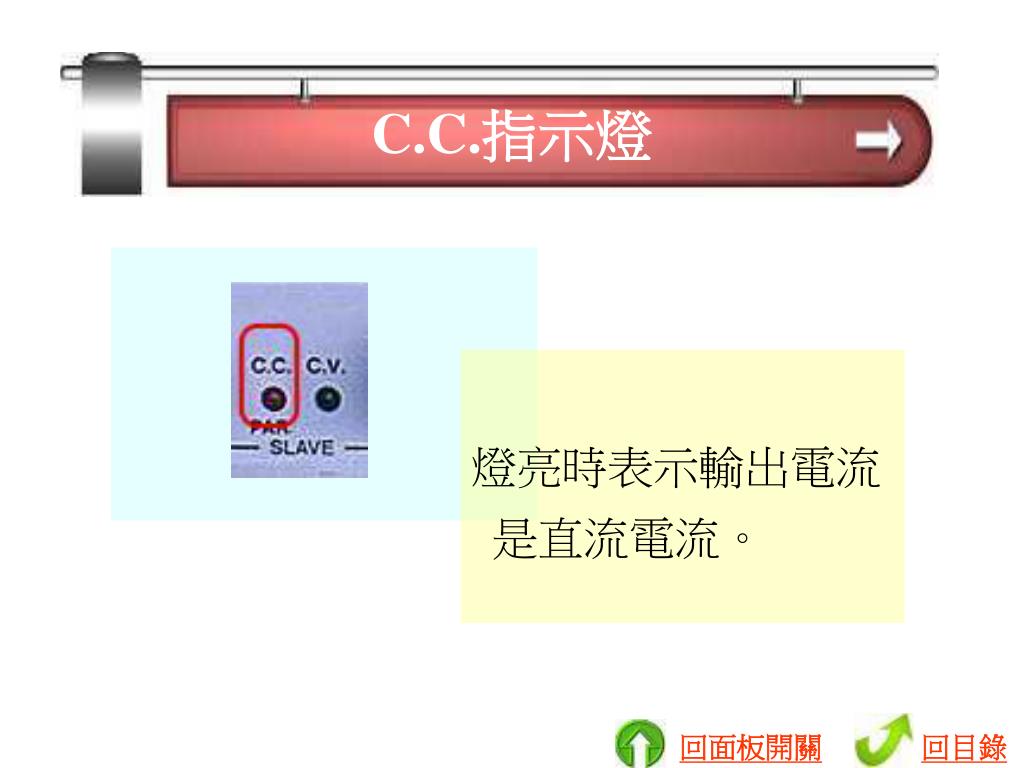

  10. 回面板開關 回目錄 C.C.指示燈 燈亮時表示輸出電流是直流電流。

  11. 回面板開關 回目錄 過載指示燈 燈亮時表示5V輸出過載了。

  12. 回面板開關 回目錄 同步模式選擇開關 可選擇獨立模式、串聯同步模式、並聯同步模式。

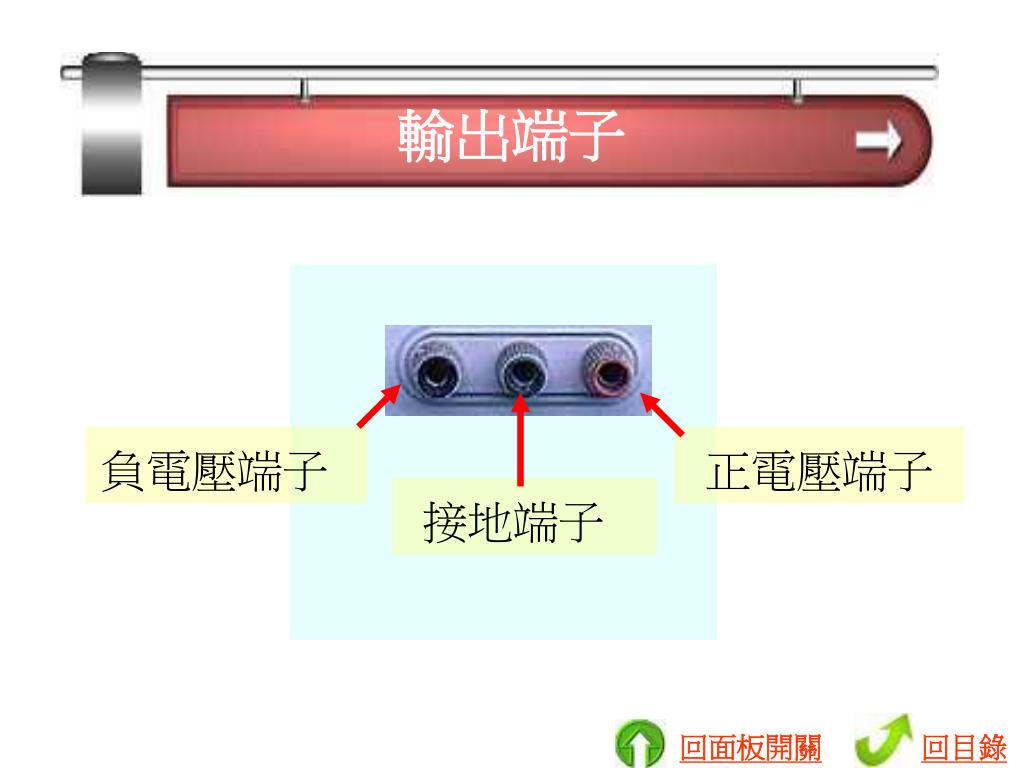

  13. 回面板開關 回目錄 輸出端子 負電壓端子 正電壓端子 接地端子

  14. 回面板開關 回目錄 5V輸出端子 正電壓端子 接地端子

  15. 回目錄 基本操作 • 一組固定5V電源供應 • 兩組的可調整電源供應，輸出時可選擇下列三種模式： 1.各自獨立調整輸出 2.串聯同步調整輸出 3.並聯同步調整輸出

  16. 回基本操作 回目錄 固定5V電源供應 • 從此端輸出時，有一固定5V、3A的電源輸出。

  17. 回基本操作 回目錄 各自獨立調整輸出 當兩個同步模式選擇開關都不按時，即表示兩組電源各自獨立調整輸出。

  18. 回基本操作 回目錄 串聯同步調整輸出 • 當按下左邊的同步模式選擇開關，而右邊的不按時，即是此模式。 • 電壓、電流大小是由右邊的電壓、電流控制旋鈕控制。 • 雙電源供應即是此模式。 -Vcc 接地 +Vcc

  19. 回基本操作 回目錄 並聯同步調整輸出 • 當左、右兩邊的同步模式選擇開關都按下時，即是此模式。 • 兩組電源輸出的電壓、電流大小是一樣的。 • 電壓、電流大小是由右邊的電壓、電流控制旋鈕控制。
