  1. 甲醇制烯烃调研 报告人: 徐敏红 导师:沈美庆 2013-6-14 1

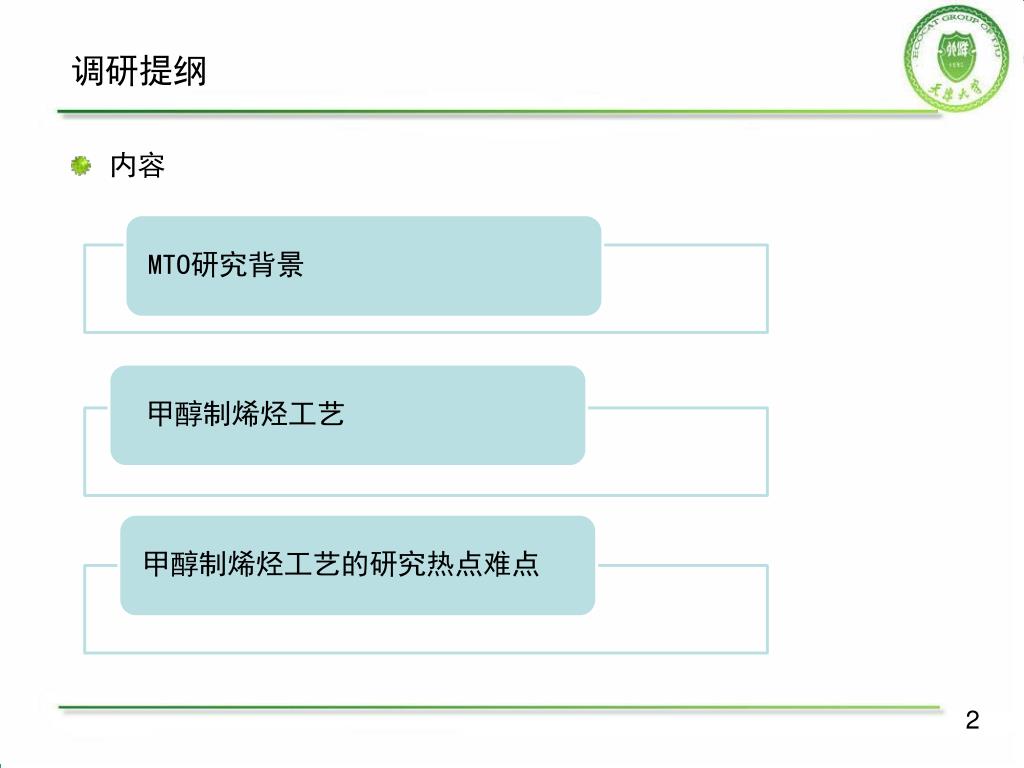

  2. 调研提纲 • 内容 2

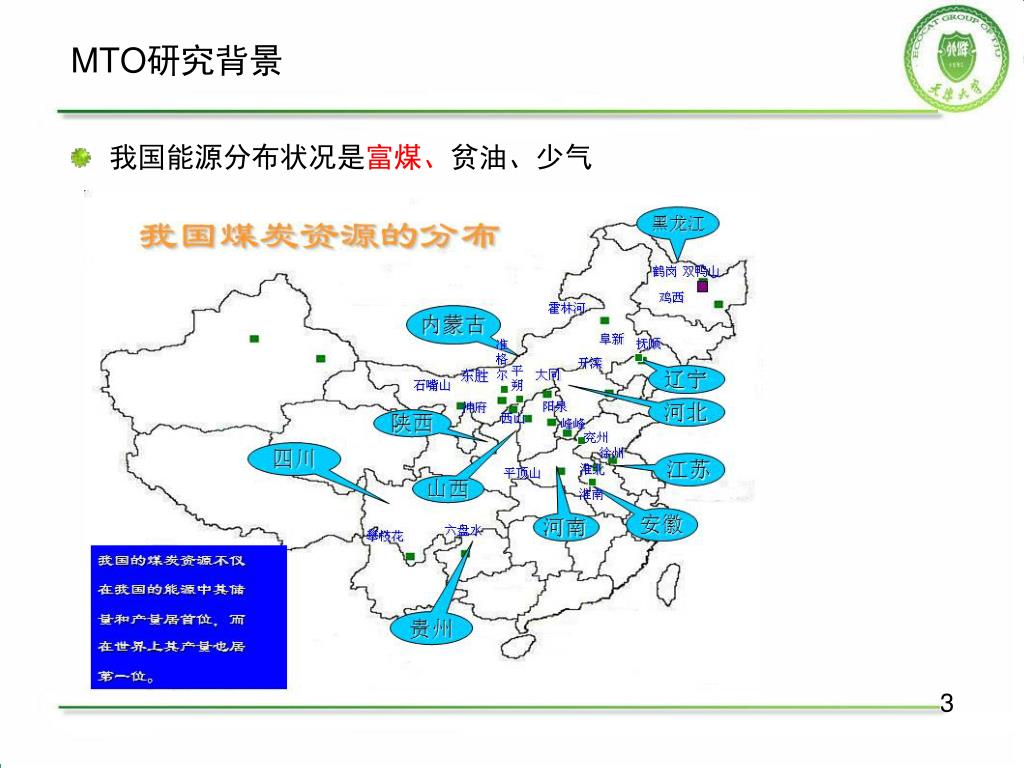

  3. MTO研究背景 • 我国能源分布状况是富煤、贫油、少气 3

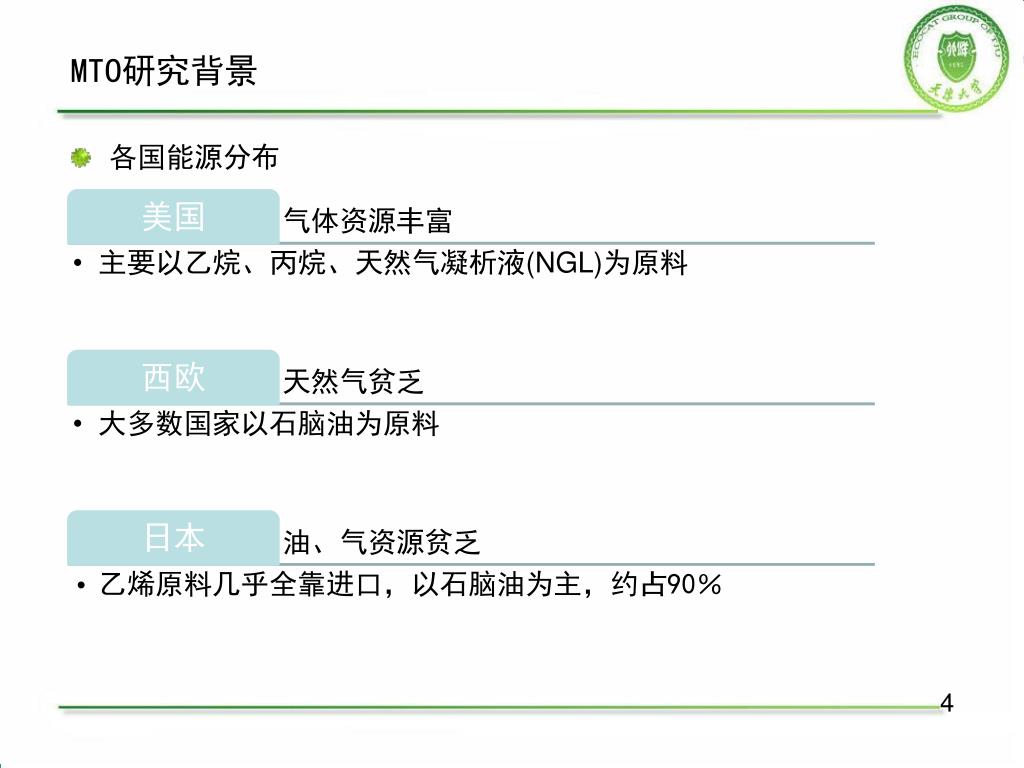

  4. MTO研究背景 • 各国能源分布 4

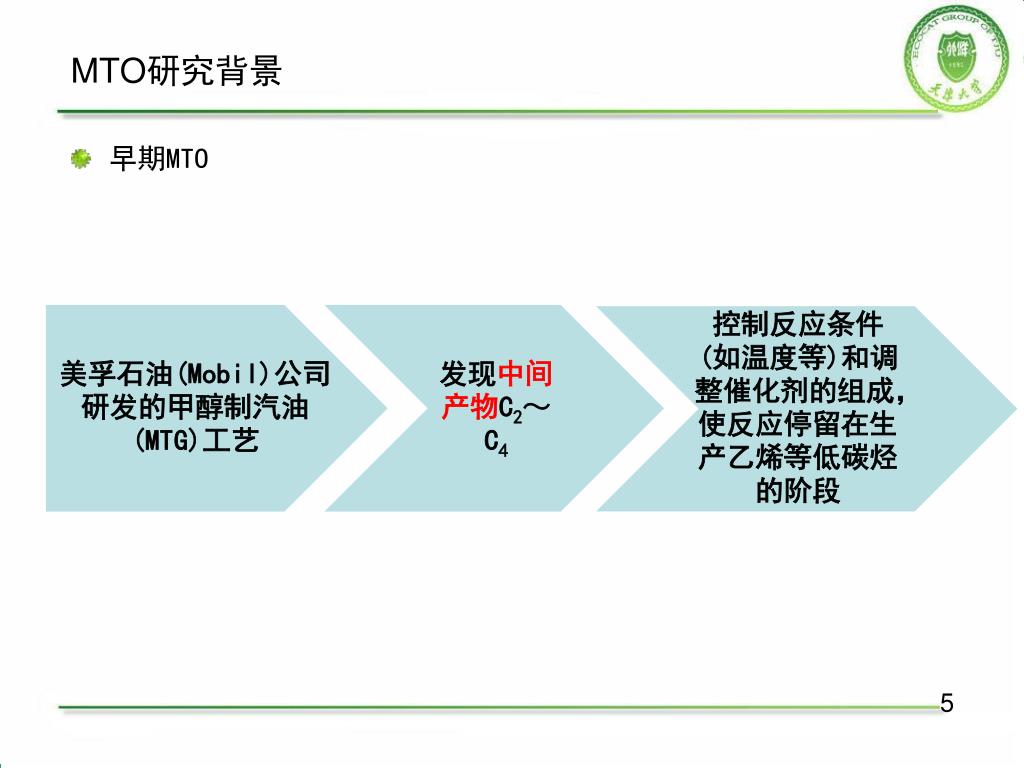

  5. MTO研究背景 • 早期MTO 5

  6. 甲醇制烯烃工艺 • MTO反应机理 - “碳池(Hydrocarbon-pool)”机理 “碳池(Hydrocarbon-pool)”机理，“碳池”=(CH2)代表一种分子筛上的被吸附物，该种物种与普通积碳有很多相似之处。有可能“碳池”所含的H比(CH2)n要少，因而(CHx)n。，0<x<2表示更为恰当。该种机理表达了一种平行反应的思想，从第一个C-C键到C3、C4，甚至积碳都来源于一种被称为“碳池”的中间产物。 6

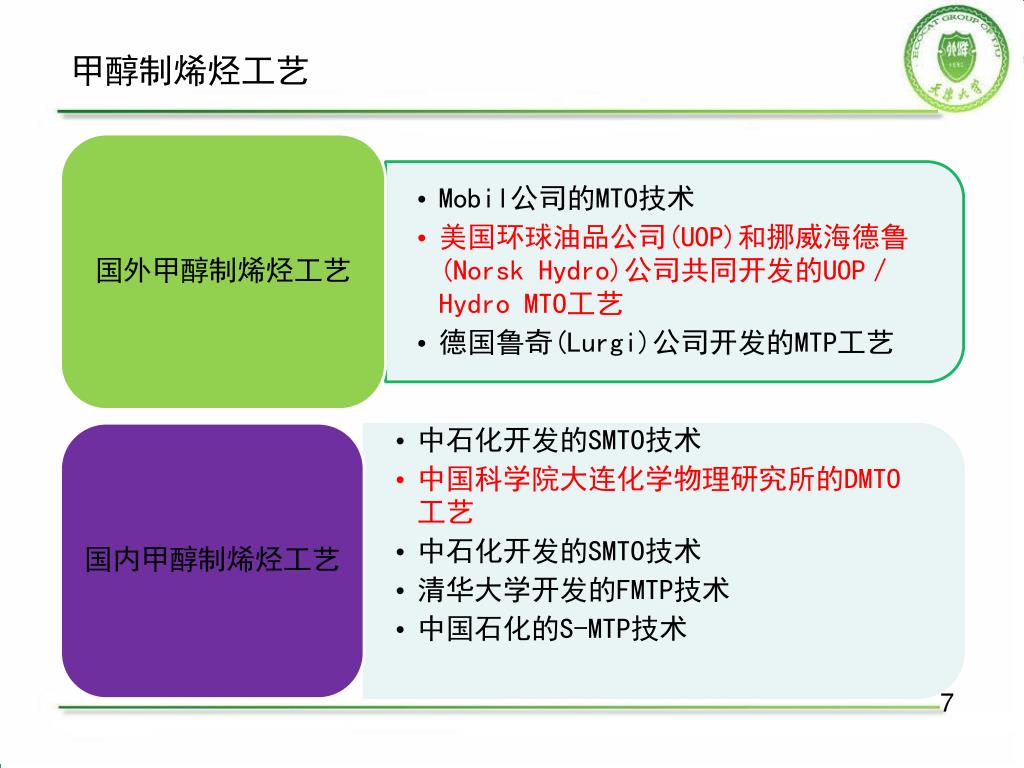

  7. 甲醇制烯烃工艺 7

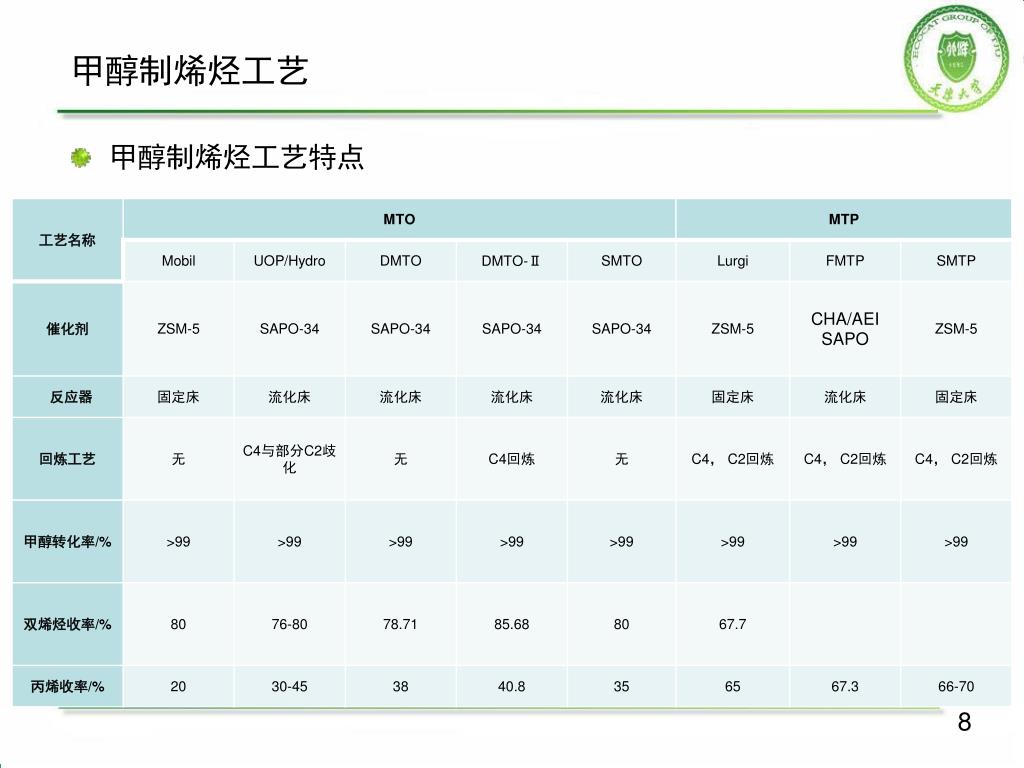

  8. 甲醇制烯烃工艺 • 甲醇制烯烃工艺特点 8

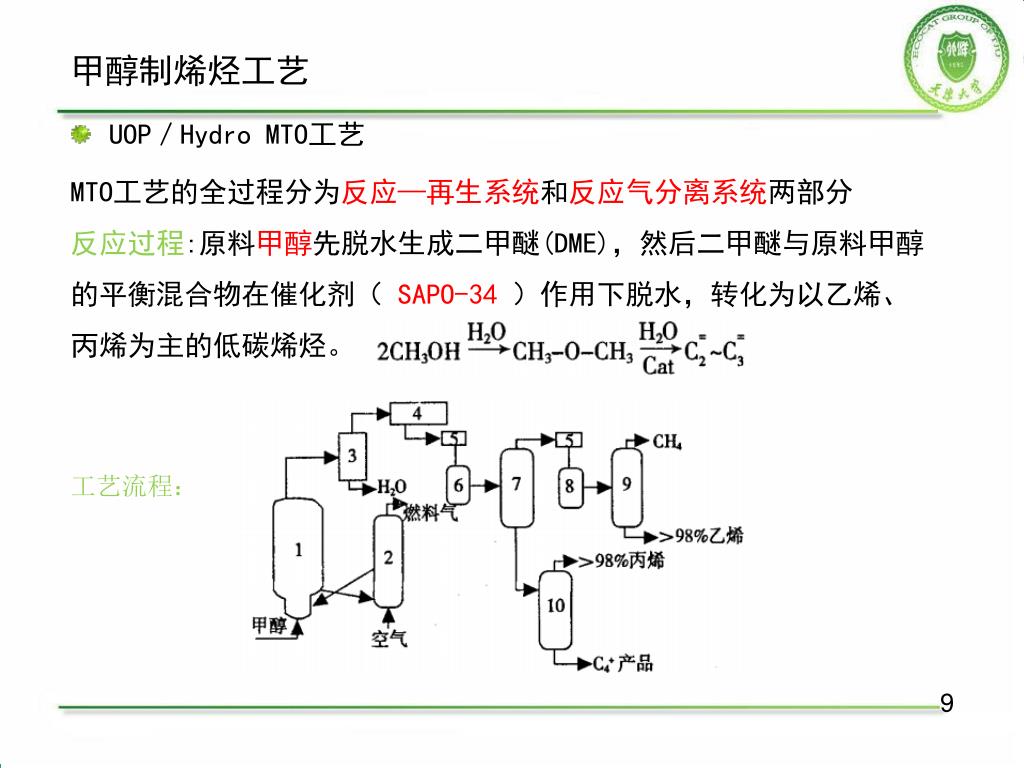

  9. 甲醇制烯烃工艺 • UOP／Hydro MTO工艺 MTO工艺的全过程分为反应—再生系统和反应气分离系统两部分 反应过程:原料甲醇先脱水生成二甲醚(DME)，然后二甲醚与原料甲醇的平衡混合物在催化剂（ SAPO-34 ）作用下脱水，转化为以乙烯、丙烯为主的低碳烯烃。 工艺流程： 9

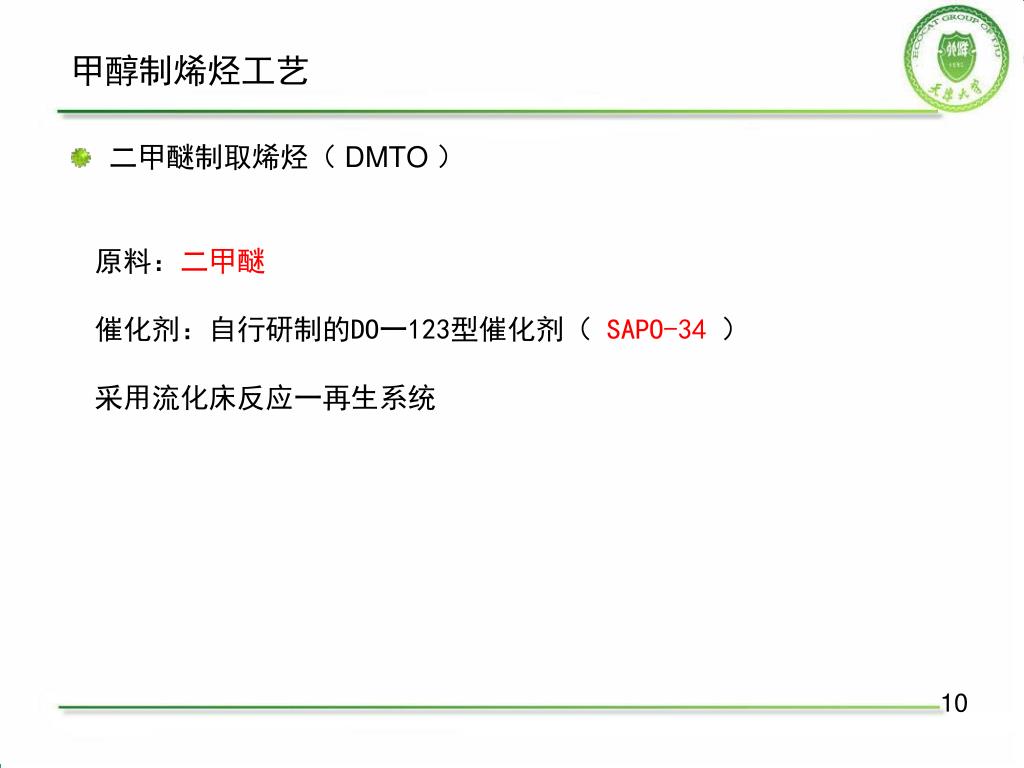

  10. 甲醇制烯烃工艺 • 二甲醚制取烯烃（ DMTO ） 原料：二甲醚 催化剂：自行研制的DO一123型催化剂（ SAPO-34） 采用流化床反应一再生系统 10

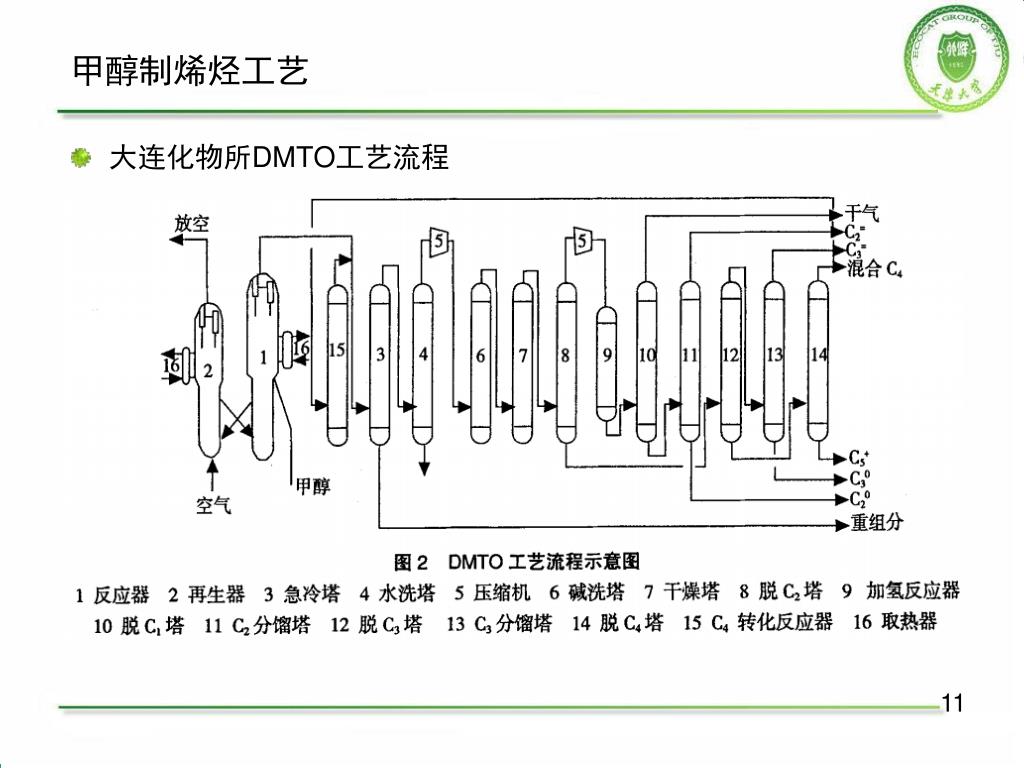

  11. 甲醇制烯烃工艺 • 大连化物所DMTO工艺流程 11

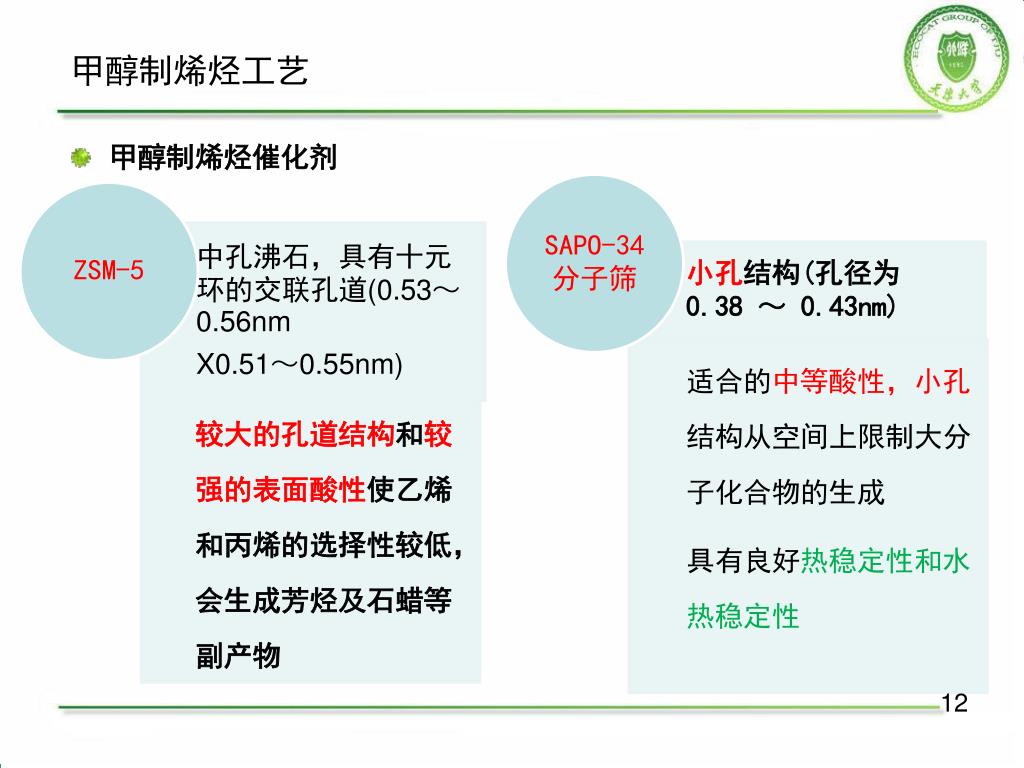

  12. 甲醇制烯烃工艺 • 甲醇制烯烃催化剂 12

  13. 甲醇制烯烃工艺 • 合成SAPO-34分子筛的主要影响因素 合成SAPO-34影响因素 13

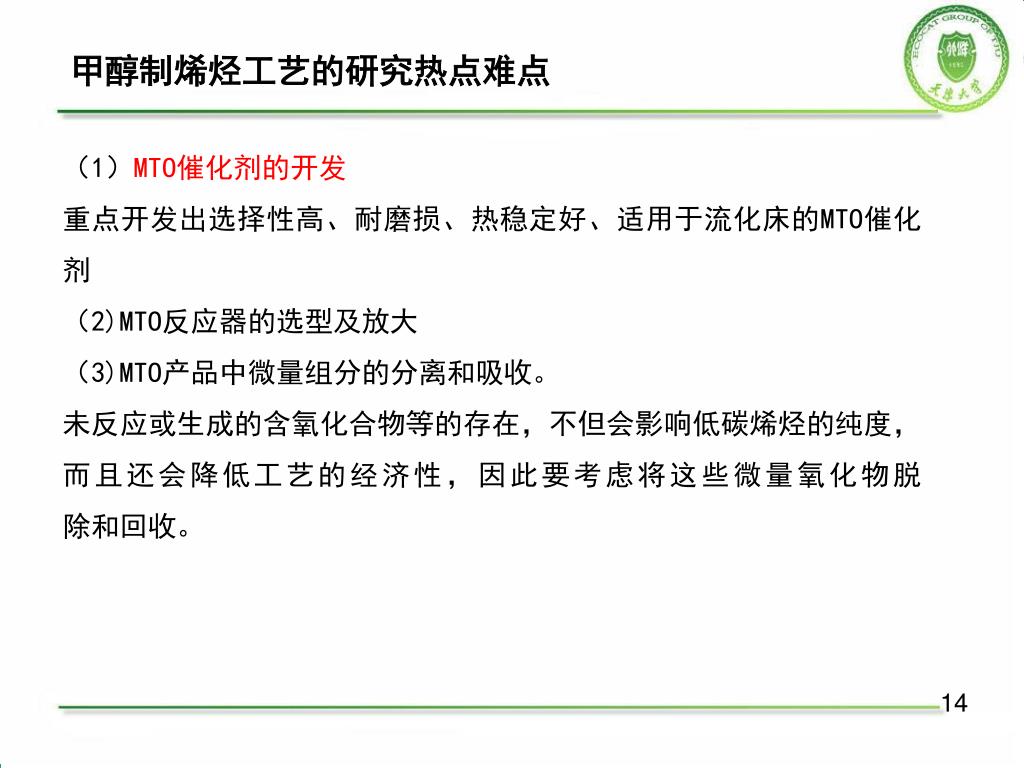

  14. 甲醇制烯烃工艺的研究热点难点 （1）MTO催化剂的开发 重点开发出选择性高、耐磨损、热稳定好、适用于流化床的MTO催化剂 （2)MTO反应器的选型及放大 （3)MTO产品中微量组分的分离和吸收。 未反应或生成的含氧化合物等的存在，不但会影响低碳烯烃的纯度，而且还会降低工艺的经济性，因此要考虑将这些微量氧化物脱 除和回收。 14

  15. 谢谢！ 15
