Presentation Transcript
4682973

Экспериментальный участок сейсмопрогнозного мониторинга – первыйшаг в решении прогнозных задач в рамках проекта МАКСМ

Дода Леонид Николаевич

Начальник сектора НЦ ОМЗ ОАО «Российские космические системы»


4682973

Экспериментальный участок сейсмопрогнозного мониторинга (ЭУ СПМ) в рамках проекта МАКСМ

Цель создания ЭУ СПМ: отработка технологий сбора, обработки, анализа и архивирования геофизических данных с признаками землетрясений и создание на этой основе базовых продуктов сейсмопрогнозного мониторинга (БП СПМ) в интересах потребителей (центров "Антистихия" и НЦУКС, региональных подразделений МЧС России, институтов РАН геофизического профиля, МО РФ, операторов КС ДЗЗ и других организаций и ведомств).

Задачи:

- выявление признаков подготовки землетрясений на основе получаемых геофизических данных;

- разработка сейсмопрогнозов по любой сейсмоактивной зоне (дата, место, магнитуда);

- создание базовых продуктов сейсмопрогнозного мониторинга;

- реализация портальных решений и услуг для пользователей через ГИС-портал "Сейсмопрогнозный мониторинг".


4682973

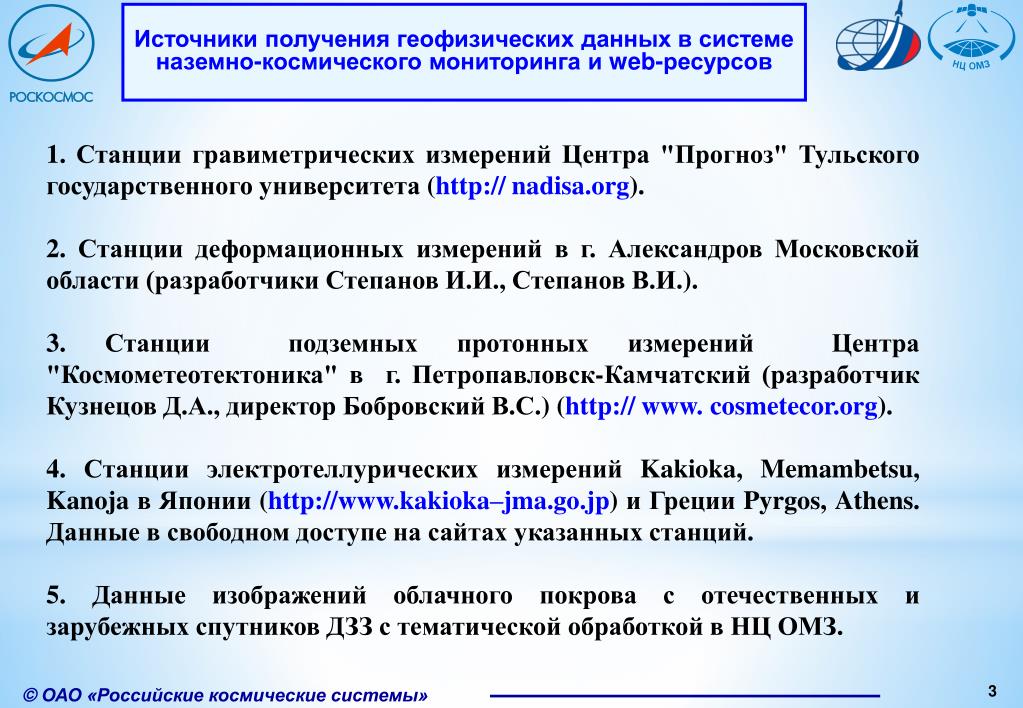

Источники получения геофизических данных в системе наземно-космического мониторинга и web-ресурсов

1. Станции гравиметрических измерений Центра "Прогноз" Тульского государственного университета (http:// nadisa.org).

2. Станции деформационных измерений в г. Александров Московской области (разработчики Степанов И.И., Степанов В.И.).

3. Станции подземных протонных измерений Центра "Космометеотектоника"в г. Петропавловск-Камчатский (разработчик Кузнецов Д.А., директор Бобровский В.С.) (http:// www. cosmetecor.org).

4. Станции электротеллурических измерений Kakioka, Memambetsu, Kanoja в Японии (http://www.kakioka–jma.go.jp) и Греции Pyrgos, Athens. Данные в свободном доступе на сайтах указанных станций.

5. Данные изображений облачного покрова с отечественных и зарубежных спутников ДЗЗ с тематической обработкой в НЦ ОМЗ.


4682973

Источники получения геофизических данных в системе наземно-космического мониторинга и web-ресурсов

6. Данные параметров вращения Земли (ПВЗ) Международного центра исследований вращения Земли в Париже (http://hpiers.obspm.fr) в свободном доступе.

7. Данные гелиогеофизических параметров по базам данных различных стран:

http://lmsal.com/solarsoft; http://www.swpc.noaa.gov; http://www.solen.info.

8. Данные сейсмологических наблюдений мировых центров USGS, EMSC, ЦОМЭ ГС РАН и др.

9. Данные ионосферных измерений, включая линейки из 3-х станций на Сахалине и Камчатке разработки ОАО "Российские космические системы".

  С целью автоматизированной загрузки геофизических данных и спутниковых изображений облачности с удаленных серверов разработаны соответствующие ПАС.


4682973

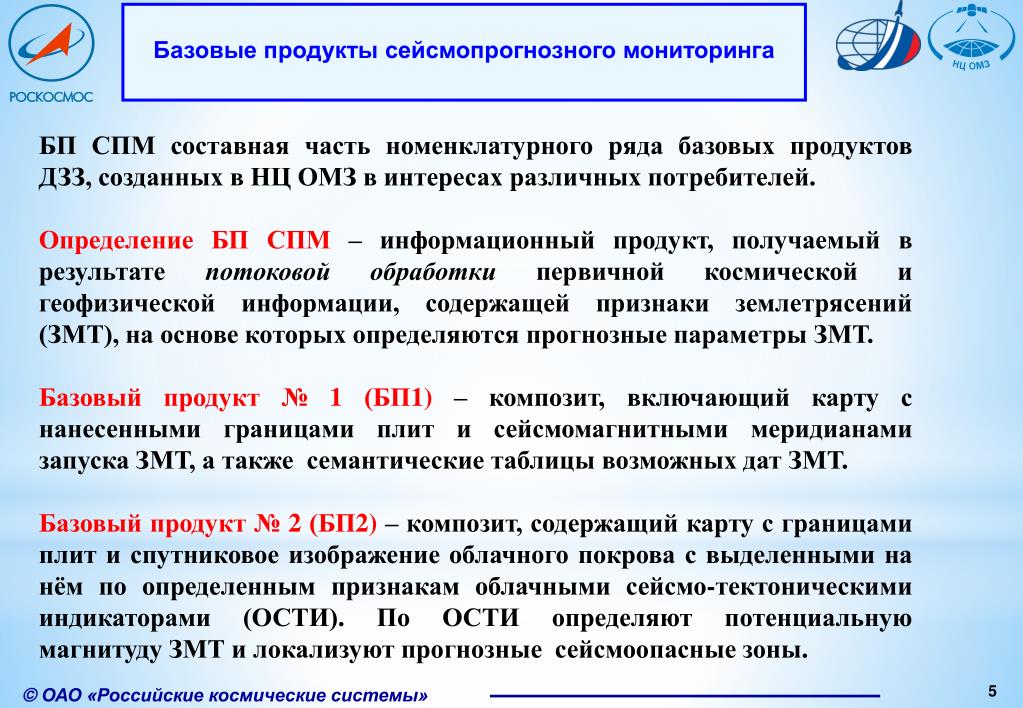

Базовые продукты сейсмопрогнозного мониторинга

БП СПМ составная часть номенклатурного ряда базовых продуктов ДЗЗ, созданных в НЦ ОМЗ в интересах различных потребителей.

Определение БП СПМ – информационный продукт, получаемый в результате потоковой обработки первичной космической и геофизической информации, содержащей признаки землетрясений (ЗМТ), на основе которых определяются прогнозные параметры ЗМТ.

Базовый продукт № 1 (БП1) – композит, включающий карту с нанесенными границами плит и сейсмомагнитными меридианами запуска ЗМТ, а также семантические таблицы возможных дат ЗМТ.

Базовый продукт № 2 (БП2) – композит, содержащий карту с границами плит и спутниковое изображение облачного покрова с выделенными на нём по определенным признакам облачными сейсмо-тектоническимииндикаторами (ОСТИ). По ОСТИ определяют потенциальную магнитуду ЗМТ и локализуют прогнозные сейсмоопасные зоны.


4682973

Базовые продукты сейсмопрогнозного мониторинга

Базовый продукт № 3 (БП3) – карты потенциальных зон ЗМТ с прогнозными параметрами интервалов магнитуд и дат в условных графических обозначениях.

Базовые продукты №№ 4-7 разрабатываются на основе данных гравиметрических, деформационных, протонных, ионосферных измерений и формируются в виде отдельных информационных слоев или их комбинаций. Предусмотрено наращивание информационных слоев и соответствующее расширение номенклатурного ряда БП СПМ при использовании новых классов сейсмопрогнозных признаков.

В банке БП НЦ ОМЗ содержится более 1000 композитов по наиболее мощным ЗМТ за период 2002-2012 г.г. Часть из них представлена на сайте НЦ ОМЗ в разделе Проекты: http://www.ntsomz.ru/project.

 Один из примеров создания комбинированного БП по Калифорнийской и Японской сейсмоактивным зонам представлен на следующем слайде.


4682973

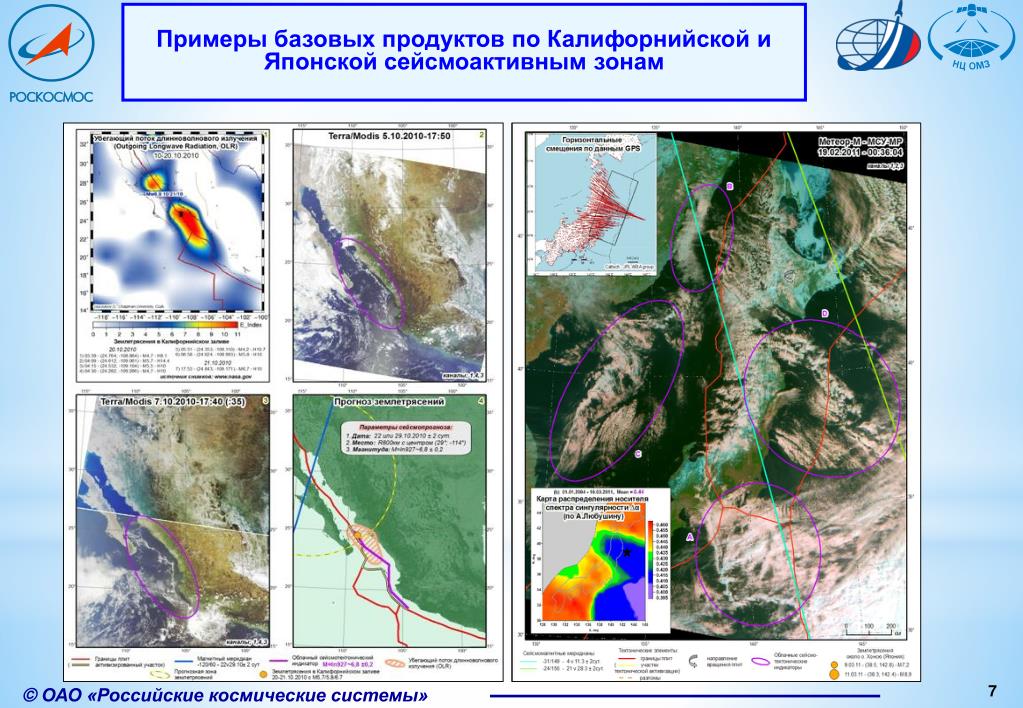

Примеры базовых продуктов по Калифорнийской и Японской сейсмоактивным зонам


4682973

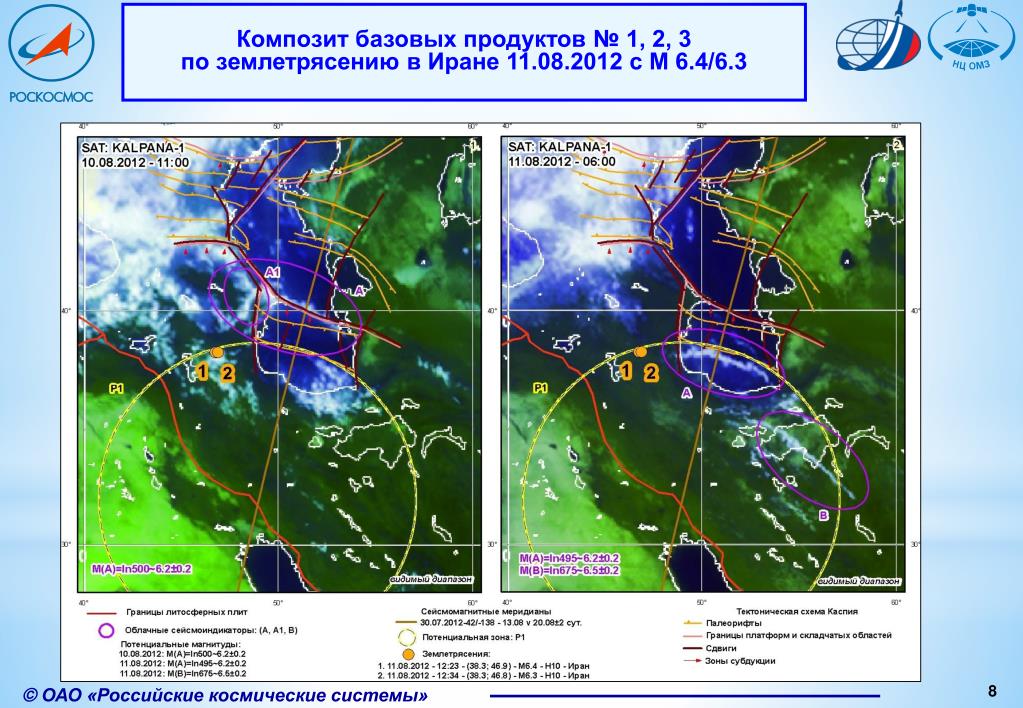

Композит базовых продуктов № 1, 2, 3

по землетрясению в Иране 11.08.2012 с М 6.4/6.3


4682973

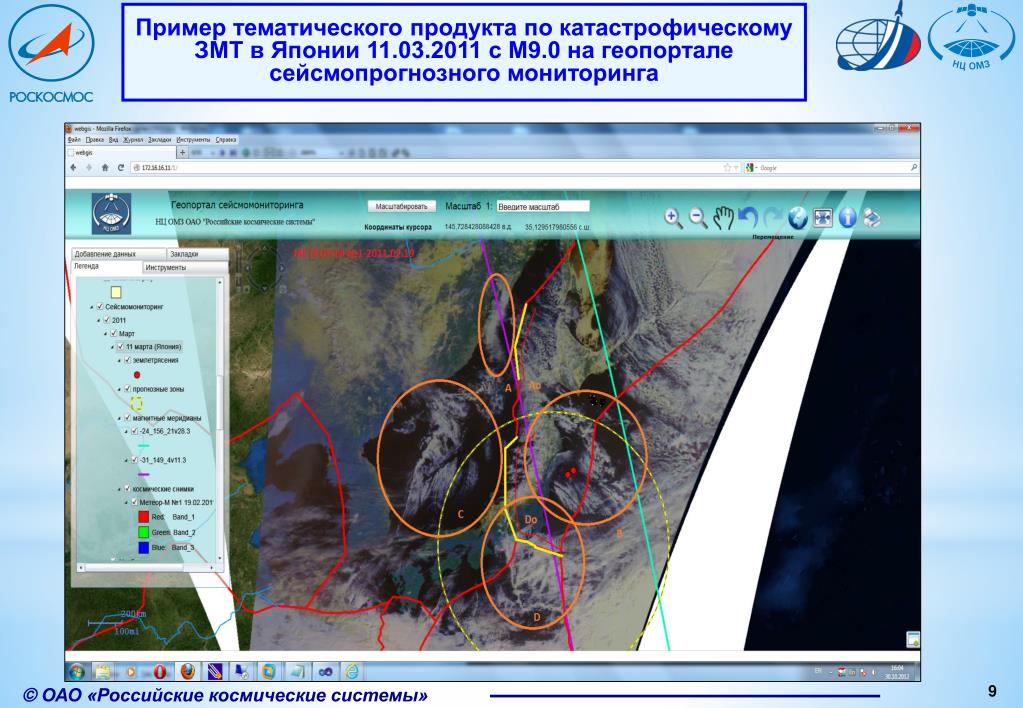

Пример тематического продукта по катастрофическому ЗМТ в Японии 11.03.2011 с М9.0 на геопортале сейсмопрогнозного мониторинга


4682973

Прогнозы в РЭС по возможным землетрясениям

в Курило-Камчатской и Японской сейсмоактивных зонах


4682973

Некоторые результаты работы ЭУ СПМ

в мае-декабре 2012 года

1. С мая по декабрь 2012 проведены сейсмопрогнозные и мониторинговые эксперименты в тестовых зонах Японии и Камчатки. Из 5-и зарегистрированных в РЭС прогнозов все 5 подтвердились:

а) 19-20 мая с М5.9/5.9/6.4 – на о. Хонсю (прогноз 4.05.2012);

б) 17 июня с М6.4 – о. Хонсю, 24 июня М6.1 – Камчатка (прогноз 15.6.12);

в) 20 июля М6.1/5.8 – юг Камчатки (прогноз 6.7.2012, продление до 17.8) ;

г) 14 августа М7.7 глубокое 625 км в Охотском море (прогноз от 6.7.2012);

д) 7 декабря М7.3 - вост.побережье о. Хонсю (прогноз от 3.12.2012).

2. Проведен анализ признаков разрушительных ЗМТ в Иране 11.08.2012 – М6.4/6.3, Сальвадоре 27.08.2012-М7.3 и Гватемале 7.11.2012-М7.4.

3. Создано 33 базовых продукта по 7 сейсмоактивным зонам в различных регионах Земли.

4. Разработаны новые инструменты и сервисные решения для пользователей WebGis-портала"Сейсмопрогнозный мониторинг".


4682973

Спасибо СПМ за внимание!
