  1. Desenho I Projeção Ortogonal UNIPAMPA – Prof. Carlos Aurélio Dilli Gonçalves

  2. Aula 1 TEORIA DO DESENHO PROJETIVO

  3. Teoria do Desenho Projetivo Normas ABNT • NBR 10647 – DESENHO TÉCNICO – NORMA GERAL, cujo objetivo é definir os termos empregados em desenho técnico. • NBR 10582 – APRESENTAÇÃO DA FOLHA PARA DESENHO TÉCNICO, que normaliza a distribuição do espaço da folha de desenho. • NBR 13142 – DESENHO TÉCNICO – DOBRAMENTO DE CÓPIAS. • NBR 8402 – EXECUÇÃO DE CARACTERES PARA ESCRITA EM DESENHOS TÉCNICOS. • NBR 8403 – APLICAÇÃO DE LINHAS EM DESENHOS – TIPOS DE LINHAS – LARGURAS DAS LINHAS • NBR10067 – PRINCÍPIOS GERAIS DE REPRESENTAÇÃO EM DESENHOTÉCNICO • NBR 8196 – DESENHO TÉCNICO – EMPREGO DE ESCALAS • NBR 12298 – REPRESENTAÇÃO DE ÁREA DE CORTE POR MEIO DE HACHURAS EM DESENHO TÉCNICO • NBR10126 – COTAGEM EM DESENHO TÉCNICO • NBR8404 – INDICAÇÃO DO ESTADO DE SUPERFÍCIE EM DESENHOS TÉCNICOS • NBR 6158 – SISTEMA DE TOLERÂNCIAS E AJUSTES • NBR 8993 – REPRESENTAÇÃO CONVENCIONAL DE PARTES ROSCADASEM DESENHO TÉCNICO • NBR 10068 – FOLHA DE DESENHO LAY-OUT E DIMENSÕES, cujo objetivo é padronizar as dimensões das folhas utilizadas na execução de desenhos técnicos e definir seu lay-out com suas respectivas margens e legenda.

  4. Teoria do Desenho Projetivo Formato do Papel Os tamanhos das folhas seguem os Formatos da série “A”, e o desenho deve ser executado no menor formato possível, desde que não comprometa a sua interpretação. As folhas podem ser utilizadas tanto na posição vertical como na posição horizontal. A4

  5. Teoria do Desenho Projetivo Dobramento dos desenhos NBR 13142 Dobramento de folha em pé Dobramento de folha deitada

  6. Teoria do Desenho Projetivo Legenda A legenda deve ficar no canto inferior direito nos formatos A3,A2, A1 e A0, ou ao longo da largura da folha de desenho no formato A4. A legenda consiste de : 1 - título do desenho 2 - número 3 - escala 4 - firma 5 - data e nome 6 - descrição dos componentes: - quantidade - denominação - peça - material, normas, dimensões Distribuição dos espaços na folha

  7. Teoria do Desenho Projetivo Escala NBR 8196/1983 (DIN 823) Escala é a proporção definida existente entre as dimensões de uma peça e as do seu respectivo desenho. O desenho de um elemento de máquina pode estar em: - escala natural 1 : 1 - escala de redução 1 : 5 • escala de ampliação 2 : 1 1 : 5 Medida do desenho Medida real da peça 1 2

  8. Teoria do Desenho Projetivo Linhas A linhas de qualquer desenho devem ser feitas todas a lápis, ou a nanquim, uniformemente negras, densas e nítidas. São necessárias três espessuras de linhas: grossa, média e fina. A grossa de espessura livre, a média metade da espessura da grossa e a fina com metade da espessura da média.

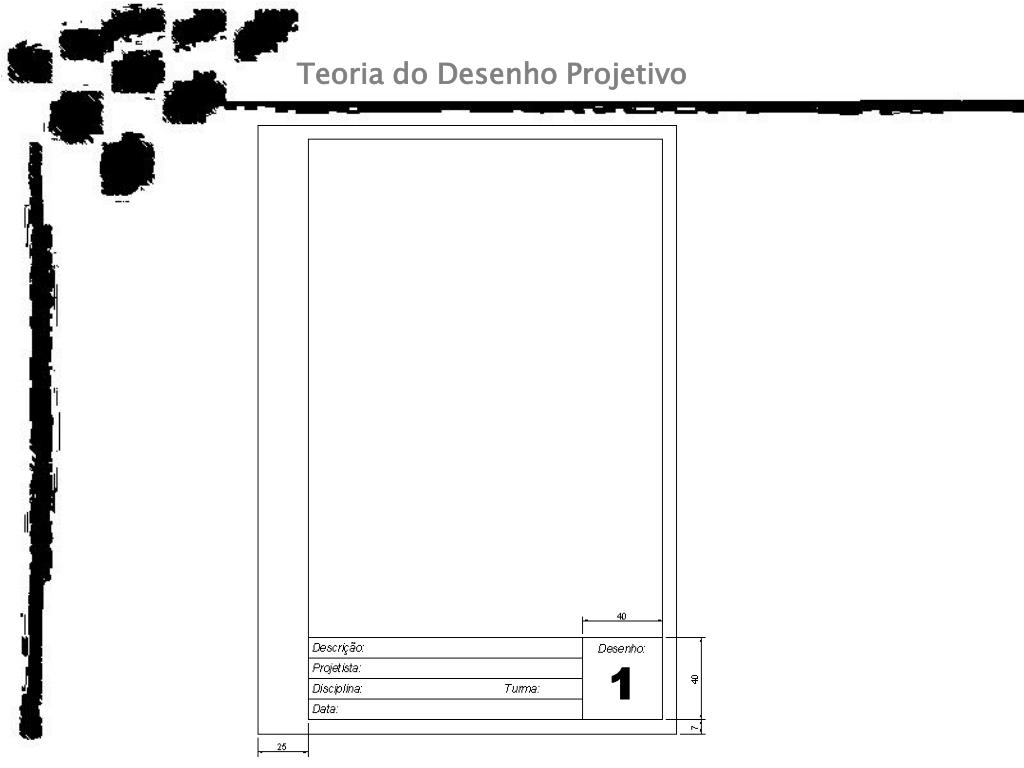

  9. Teoria do Desenho Projetivo

  10. PLANOS DE PROJEÇÃO • Na ilustração da figura ao lado, o Modelo (ou Objeto) é representado por um dado. Observe, que a linha projetante é perpendicular ao Plano de Projeção. • Unindo perpendicularmente os três planos junto com o modelo, tem-se a projeção em três planos. Estas projeções são chamadas VISTAS, conforme a seguir: Qual seria a relação entre essas palavras? Gaspar Monge – Diedros – Épura - Linha de Terra – Charneira – Rebatimento

  11. Teoria do Desenho Projetivo Definição de desenho técnico O desenho técnico é uma forma de expressão gráfica que tem por finalidade representar forma, dimensão e posição de objetos. Visão espacial É a capacidade de visualizar mentalmente um objeto tridimensionalmente baseando-se em projeções ortogonais bidimensionais.

  12. I DIEDRO Épura A técnica da épura consiste em projetar, sobre dois ou três planos dispostos ortogonalmente, as projeções horizontal e vertical.

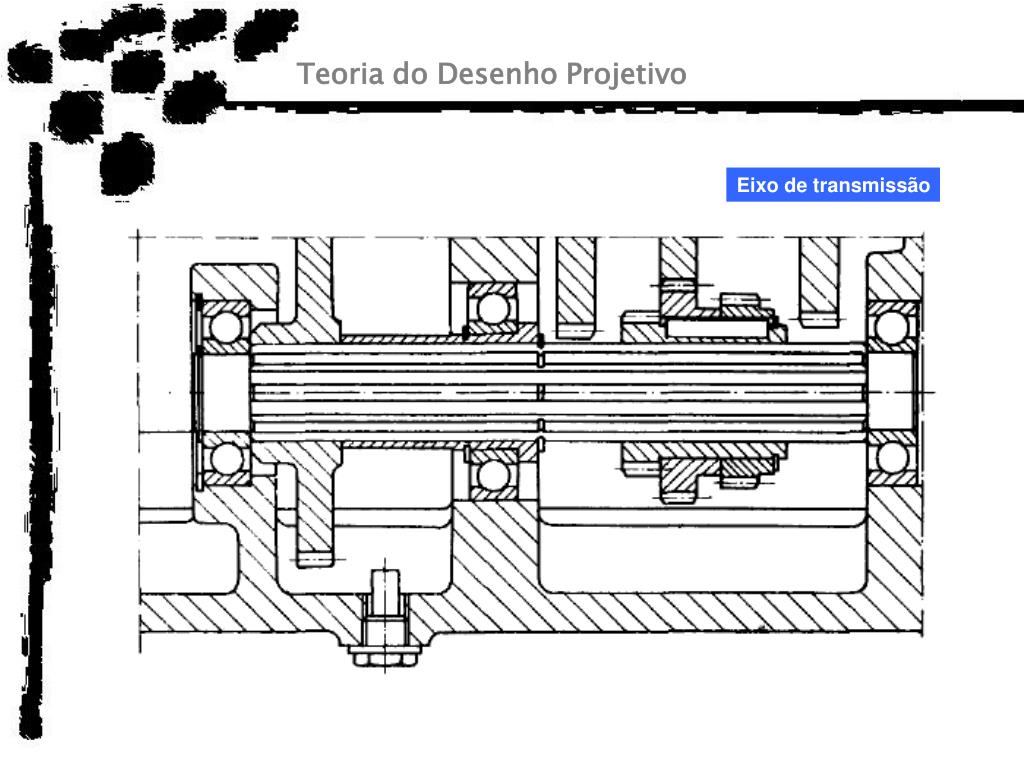

  13. Teoria do Desenho Projetivo Eixo de transmissão

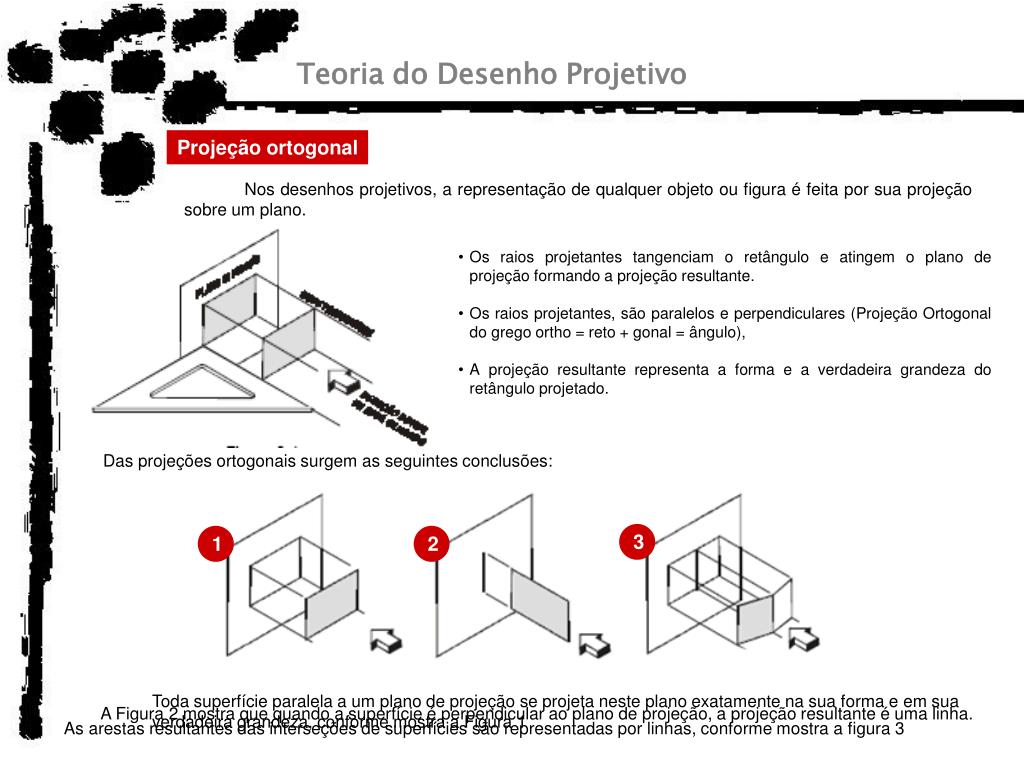

  14. Teoria do Desenho Projetivo Projeção ortogonal Nos desenhos projetivos, a representação de qualquer objeto ou figura é feita por sua projeção sobre um plano. • Os raios projetantes tangenciam o retângulo e atingem o plano de projeção formando a projeção resultante. • Os raios projetantes, são paralelos e perpendiculares (Projeção Ortogonal do grego ortho = reto + gonal = ângulo), • A projeção resultante representa a forma e a verdadeira grandeza do retângulo projetado. Das projeções ortogonais surgem as seguintes conclusões: 3 1 2 Toda superfície paralela a um plano de projeção se projeta neste plano exatamente na sua forma e em sua verdadeira grandeza, conforme mostra a Figura 1 A Figura 2 mostra que quando a superfície é perpendicular ao plano de projeção, a projeção resultante é uma linha. As arestas resultantes das interseções de superfícies são representadas por linhas, conforme mostra a figura 3

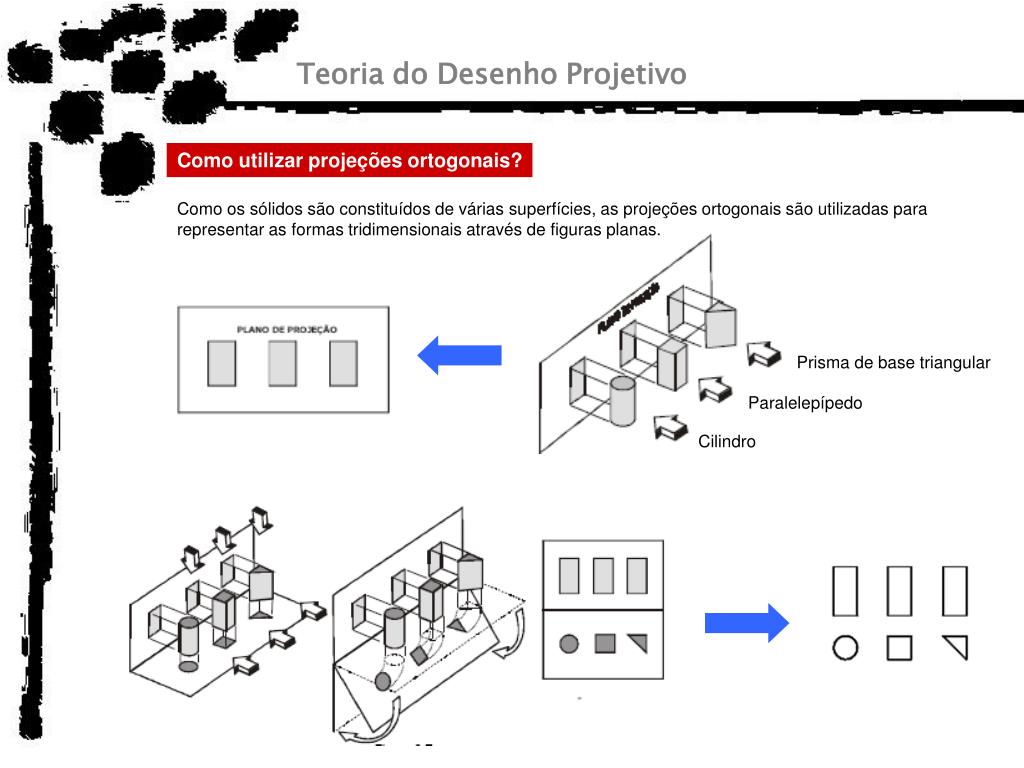

  15. Teoria do Desenho Projetivo Como utilizar projeções ortogonais? Como os sólidos são constituídos de várias superfícies, as projeções ortogonais são utilizadas para representar as formas tridimensionais através de figuras planas. Prisma de base triangular Paralelepípedo Cilindro

  16. Teoria do Desenho Projetivo Os desenhos resultantes das projeções nos planos vertical e horizontal resultam na representação do objeto visto por lados diferentes e as projeções resultantes, desenhadas em um único plano, conforme mostra figura 1 representam as três dimensões do objeto. 1 Os desenhos mostrados na Figura 1 também correspondem às projeções do prisma triangular desenhado na Figura 2 2 Duas vistas, apesar de representarem as três dimensões, podem não ser suficientes para representar a forma do objeto desenhado.

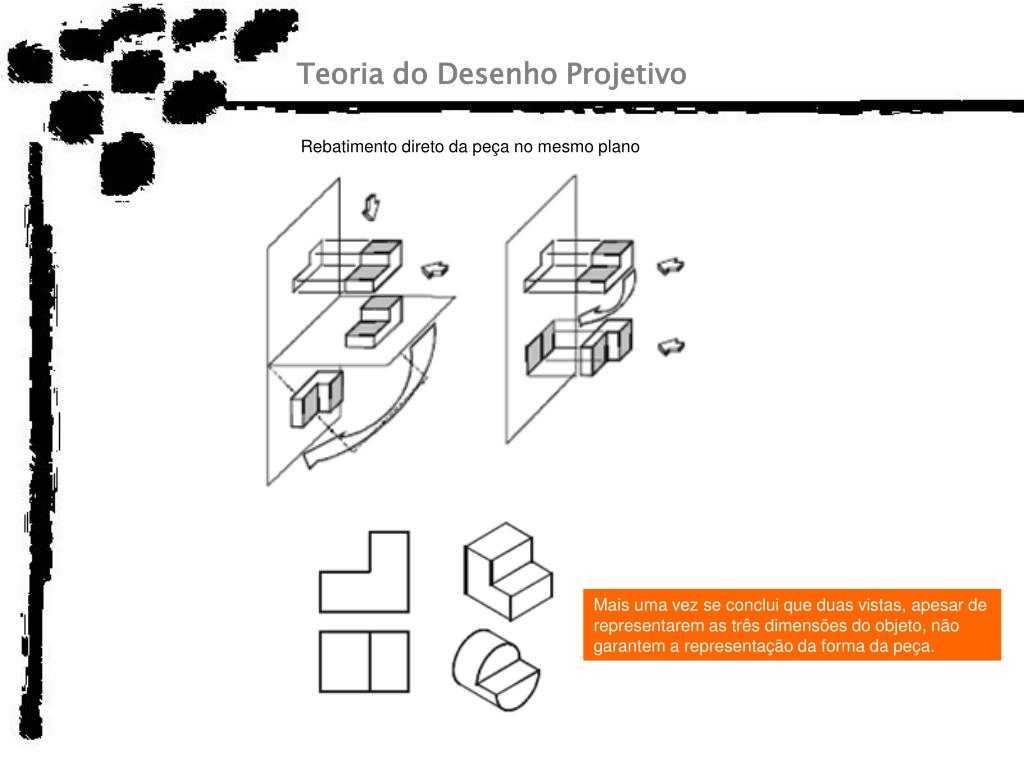

  17. Teoria do Desenho Projetivo Rebatimento direto da peça no mesmo plano Mais uma vez se conclui que duas vistas, apesar de representarem as três dimensões do objeto, não garantem a representação da forma da peça.

  18. 2 1 3 F L 4 S Teoria do Desenho Projetivo A representação das formas espaciais é resolvida com a utilização de uma terceira projeção. Três vistas dos desenhos mostrados anteriormente

  19. Representação por diedros 1º diedro Método europeu Método americano

  20. I Diedro

  21. 3° Diedro

  22. Representação em seis planos no 1 diedro

  23. 1º Diedro 3º Diedro

  24. Exercícios Lateral Frontal Superior

  25. Exercício 1 Folha A4 Fazer margens Legenda com Nome, identificação do exercício, turma, data 3 vistas ortogonais em, escala, diedro. Desenho está em cm A B

  26. ATÉ A PRÓXIMA!
