  1. ХӨНГӨН ГАН АРАГТ БҮТЭЭЦИЙН ҮЙЛДВЭРИЙН ТАНИЛЦУУЛГА

  2. Агуулга ТЕХНОЛОГИЙН ГАРАЛ ҮҮСЭЛ ӨРГӨН ХЭРЭГЛЭÃÄДЭГ ГАЗРУУД ТЕХНОЛОГИЙН ДАВУУ ТАЛУУД ÁÀÐÈËÃÀ ÓÃÑÐÀËÒÛÍ ÀÆËÓÓÄ Т Ө Д Á WWW.MBB.MN

  3. Түүх гарал үүсэл АНУ болон Их Британи улсуудад 1850 оноос хойш энэхүү хүйтэн ган карказын технологиор хийгдсэн бүтээгдэхүүнийг барилгын ажилд ашиглах болсон áà анх удаа 1925-аад онд Виржиниа хотын Баптист Эмнэлгийн барилгà óãñðàëòûí ажилд хэрэглэж туршсан тухай тэмдэглэгдсэн байдаг. АМЕРИКИЙН НЭГДСЭН УЛС МОНГОЛУЛС 2009 оноос хойш энэхүү технологиор хийгдсэн бүтээгдэхүүнийг барилгын ажилд ашиглах болсон. Олон улсад хэрэглэгдэх албан ёсны нэршил нь хөнгөн ган арагт бүтээц гэх боловч мàíàéхан ихэвчлэн төмөр карказан барилга гэж нэрийдэж хэвшжээ.

  4. Хөнгөн ган каркас нь нимгэн нарийн төмрийг хуйлж эсвэл дарж хэлбэрт оруулан бүтээгддэг материал юм. Хүйтэн ган ялтасыг хэвэнд оруулж, хуйлж эсвэл дарæ шахаí хэлбэрт оруулан барилгын үндсэн хийц болгон хэрэглэдэг. Хүйтэн нөхцөлд хийгдсэн ганг ихэвчлэн áàðèëãûí ¿íäñýí êàðêàç áîëãîí õýðýãëýõýýñ ãàäíà урт хугацаанд хэрэглэãäдэг гэр ахуйн цахилгаан хэрэгсэл болон авто машин зэрэг бүтээгдэхүүнд түгээмэл ашигладаг áîëíî. 1946 онд хүйтэн ган каркасыг коджуулснаас хойш, түүний хэрэглээ улам бүр өсөн нэмэгдэх өнөөдрийн байдлаар дэлхийн шилдэг технологи болон маш хурдацтай хөгжиж байна.

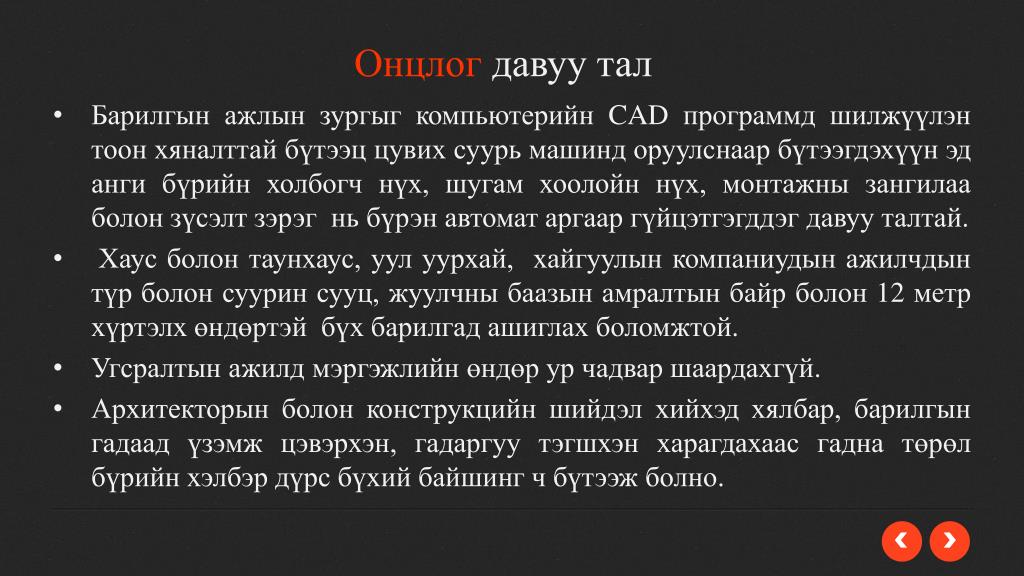

  5. Онцлог давуу тал • Барилгын ажлын зургыг компьютерийн CAD программд шилжүүлэн тоон хяналттай бүтээц цувих суурь машинд оруулснаар бүтээгдэхүүн эд анги бүрийн холбогч нүх, шугам хоолойн нүх, монтажны зангилаа болон зүсэлт зэрэг нь бүрэн автомат аргаар гүйцэтгэгддэг давуу талтай. • Хаус болон таунхаус, уул уурхай, хайгуулын компаниудын ажилчдын түр болон суурин сууц, жуулчны баазын амралтын байр болон 12 метр хүртэлх өндөртэй бүх барилгад ашиглах боломжтой. • Угсралтын ажилд мэргэжлийн өндөр ур чадвар шаардахгүй. • Архитекторын болон конструкцийн шийдэл хийхэд хялбар, барилгын гадаад үзэмж цэвэрхэн, гадаргуу тэгшхэн харагдахаас гадна төрөл бүрийн хэлбэр дүрс бүхий байшинг ч бүтээж болно.

  6. Хөнгөн ган арагт бүтээцийн өөрийн нь жин хөнгөн тул барилгын суурийг нэмэлт хүчитгэл хийх шаардлагагүй. • Хаших хийц нь тоосгон байшин шиг суулт өгөх, гажиж муруйх, хагарч гэмтэх зэрэг эвдрэлд ордоггүй тул хана дээврийн гадаргууд ан цав гарахгүй. • 100м2 талбай бүхий байшинг 2-3 мэргэшсэн ажилчин 6-7 туслах ажилтчин нийт 10 хүний бүрэлдэхүүнтэй баг 21 хоногт бүрэн дуусгах боломжтой. • Бүх төмрийг тусгай стандартын дагуу ганжуулсан байх бөгөөд 70 жилийн үл зэврэх баталгаа өгнө. Төмрийн зарцуулалт нь 1м2 талбайд 30-50 кг байна.

  7. Өнцөг болон шулуун хийцийн гадаргуу нь тэгш гардаг тул гадаргуу дээр хавтан суулгах, хаалга цонх угсрах, засал чимэглэлийн ажил хийхэд хүндрэл гардаггүй. • Барилга угсралтын ажлын үед хортон шавьжны хамгаалалт хийх, цавуудаж наах зэрэг нэмэгдэл ажлуудыг хийх шаардлагагүй . • Цемент, элс, хайрга бага хэмжээтэй хэрэглэгддэг (зөвхөн суурийн ажилд ) бөгөөд тоосго болон дүүргэлтийн блок зэргийг ашигладаггүй тул барилгын талбайн бохирдолт эрс бага байдаг. • Цахилгаан болон сантехникийн холболтын нүх сувгуудыг үйлдвэрээс гарах шатанд бэлтгэсэн байдаг. • Төмөр карказан барилгыг гаднаас нь харахад уламжлалт технологоор барьсан байшингаас ялгарахгүй.

  8. Бусад бүтээцтэй харьцуулвал:

  9. OSB /Oriented Strand Board/ хавтан • Хөнгөн ган арагт бүтээцийн барилгын хамгийн гол салшгүй материал нь ОСБ хавтан юм. • ОСБ хавтан нь гадна хэсэгт болон дотор хэсэгт хийх гэсэн ялгаатай байдаг ба мөн нимгэн зузаан гэсэн ангилалуудтай байдаг. • Шахмал-үртсэн хавтан нь ашиглалтын өндөр үзүүлэлттэй, шилдэг механик шинж чанартай юм. Хатуулга өндөртэй, чийгнээс хамгаалагдсан уг хавтанг зөөврийн байр болон ашиглалтын хүнд нөхцөл, чийгтэй орчинд баригдаж буй байшинд илүү тохиромжтой . • Европын EN-300-OSB стандартыгхангасан.

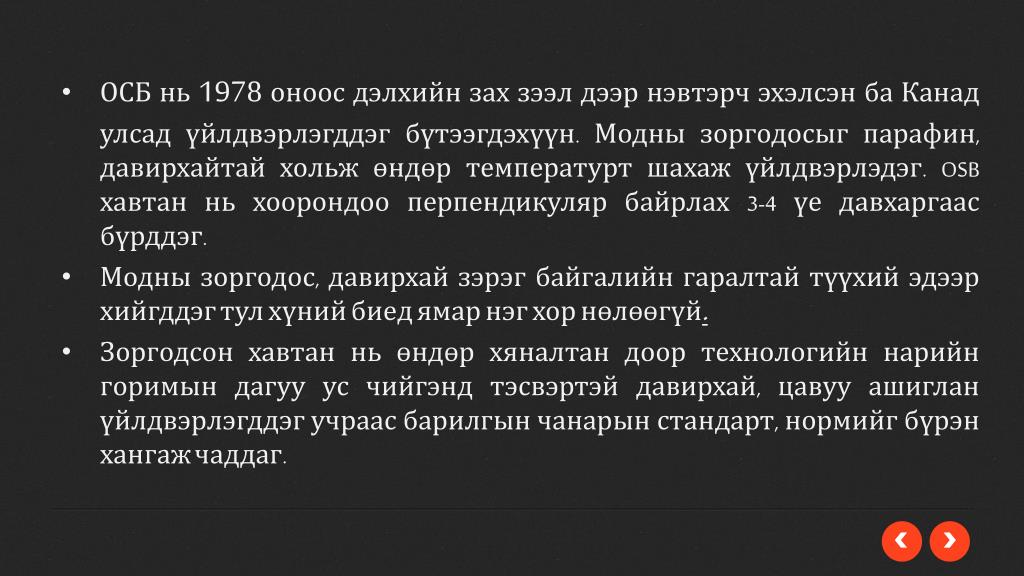

  10. ОСБ нь 1978 оноос дэлхийн зах зээл дээр нэвтэрч эхэлсэн ба Канад улсад үйлдвэрлэгддэг бүтээгдэхүүн. Модны зоргодосыг парафин, давирхайтай хольж өндөр температурт шахаж үйлдвэрлэдэг. OSB хавтан нь хоорондоо перпендикуляр байрлах 3-4 үе давхаргаас бүрддэг. • Модны зоргодос, давирхай зэрэг байгалийн гаралтай түүхий эдээр хийгддэг тул хүний биед ямар нэг хор нөлөөгүй. • Зоргодсон хавтан нь өндөр хяналтан доор технологийн нарийн горимын дагуу ус чийгэнд тэсвэртэй давирхай, цавуу ашиглан үйлдвэрлэгддэг учраас барилгын чанарын стандарт, нормийг бүрэн хангаж чаддаг.

  11. ОСБ хавтангийн давуу талууд: • Ус чийгэнд тэсвэртэй • Дулаан алдалт бага • Дуу чимээ тусгаарлалт сайн • Шахалт сайтай тул цохилтонд тэсвэртэй

  12. Гипсэн хавтан -өнгөлгөө • Төмөр каркасан барилгын дотор талын хананд гипсэн хавтанг хамгийн өргөн хэрэглэдэг. • Энэ нь дотор талын заслын ажил хийхэд тэгш, толигор гадаргуу болохоос гадна галд тэсвэртэй материал юм. • Галд тэсвэртэй гипсэн хавтан нь барилгын дотор гал гарсан тохиолдолд галыг ОСБ хавтан болон дулаалгын хийцрүү тархахаас хамгаалж байдаг.

  13. Загвар байшингууд ЗАГВАР 1 ЗАГВАР 2 ЗАГВАР 3

  14. Эд ангиуд ГАН ХӨНДЛӨВЧ БАГАНА ДЭЭВРИЙН НУРУУ ДЭЭВРИЙН ХУЧИЛТ

  15. 6 ӨНЦӨГТ ӨРМИЙН ХАДААС ГАН ТАВЛАГЧ ХАДААС ӨРГӨЛТИЙН ЭД АНГИ ХАВТАС

  16. ХИМИЙН БОДИСТОЙ ТАВЛАГЧ БООЛТ БАРИЛГЫН БАГАНЫН ХОЛБОХ ХЭРЭГСЭЛ УРТ ЗАЛГАГЧ

  17. Угсралт ӨРГӨГЧ ХАВТАС ӨРГӨГЧ ХАВТАС 2 УГСРАЛТ

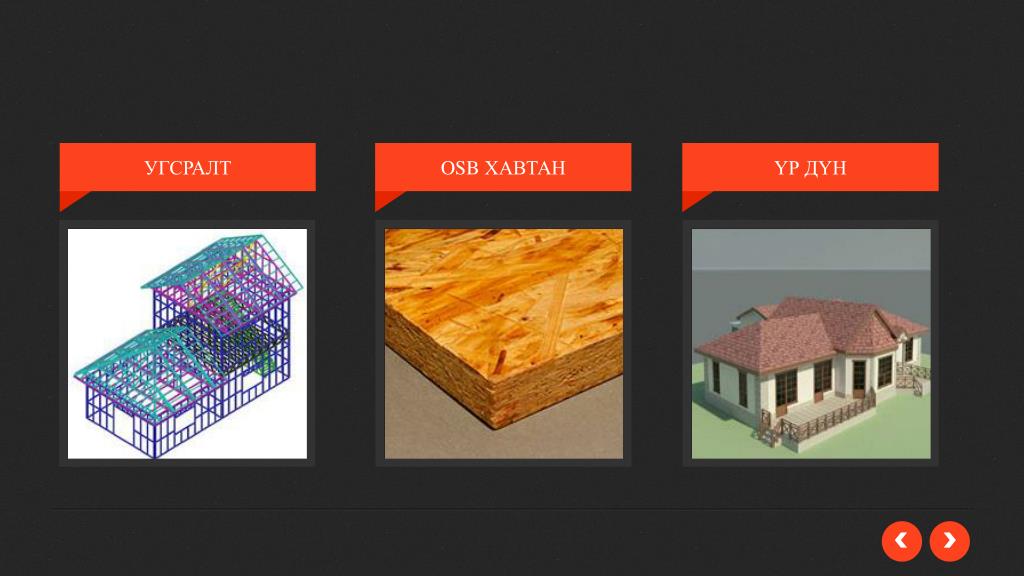

  18. УГСРАЛТ OSB ХАВТАН ҮР ДҮН

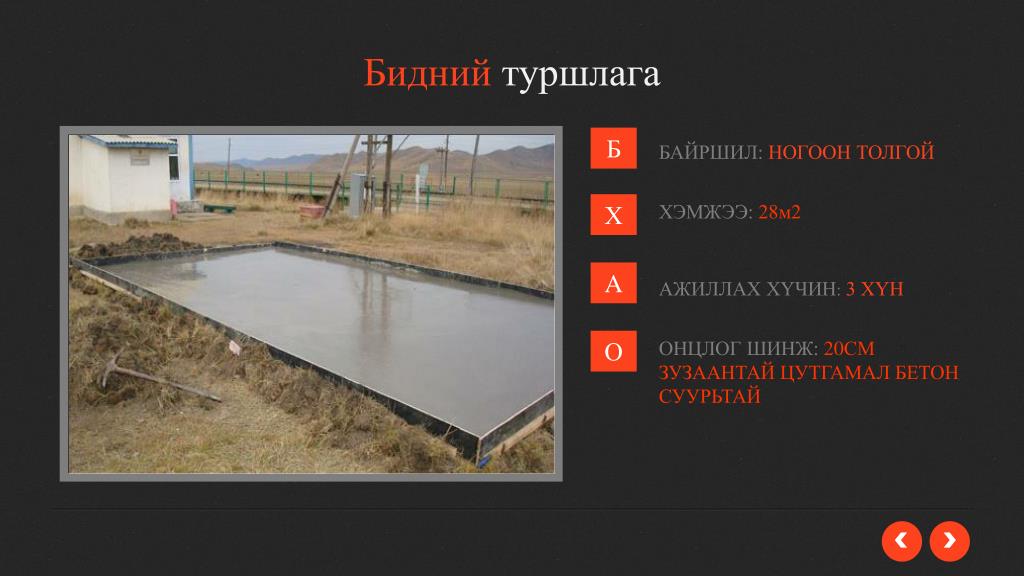

  19. Бидний туршлага Б Х О A БАЙРШИЛ:НОГООН ТОЛГОЙ ХЭМЖЭЭ: 28м2 ОНЦЛОГ ШИНЖ: 20СМ ЗУЗААНТАЙ ЦУТГАМАЛ БЕТОН СУУРЬТАЙ АЖИЛЛАХ ХҮЧИН: 3 ХҮН

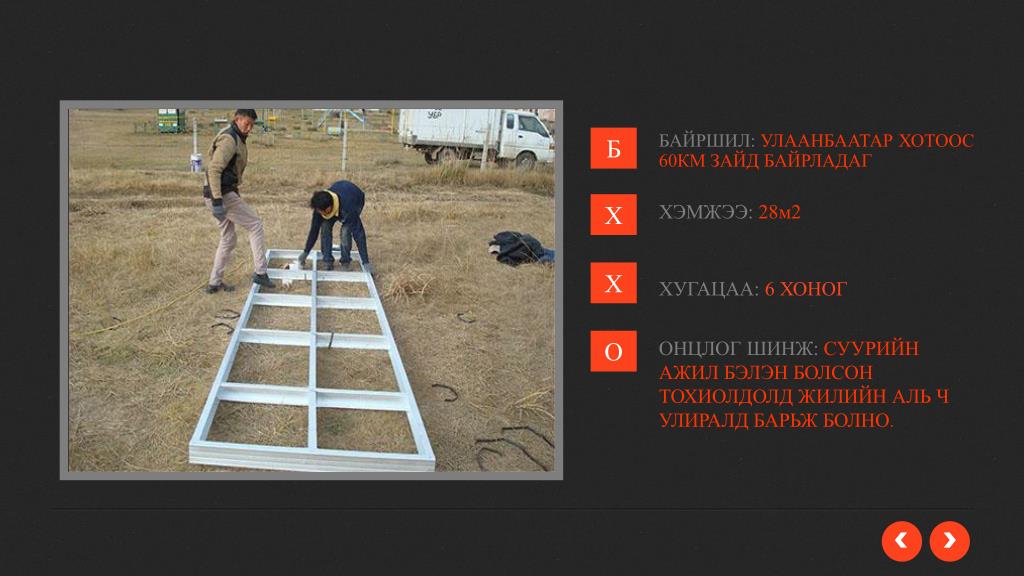

  20. Б Х О Х БАЙРШИЛ:УЛААНБААТАР ХОТООС 60КМ ЗАЙД БАЙРЛАДАГ ХЭМЖЭЭ: 28м2 ОНЦЛОГ ШИНЖ: СУУРИЙН АЖИЛ БЭЛЭН БОЛСОН ТОХИОЛДОЛД ЖИЛИЙН АЛЬ Ч УЛИРАЛД БАРЬЖ БОЛНО. ХУГАЦАА: 6 ХОНОГ

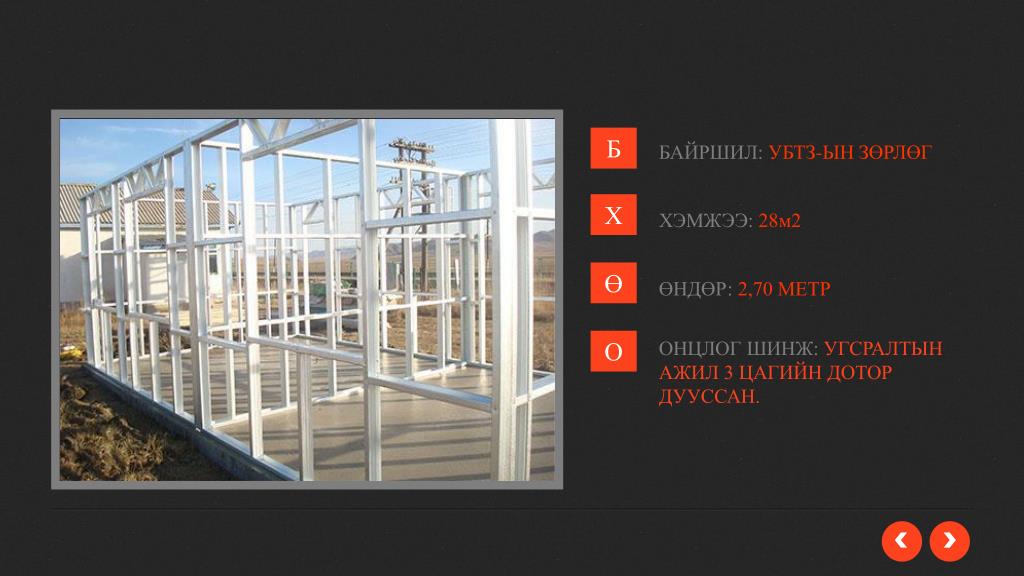

  21. Б Х О Ө БАЙРШИЛ:УБТЗ-ЫН ЗӨРЛӨГ ХЭМЖЭЭ: 28м2 ОНЦЛОГ ШИНЖ: УГСРАЛТЫН АЖИЛ 3 ЦАГИЙН ДОТОР ДУУССАН. ӨНДӨР: 2,70 МЕТР

  22. Б Х О Х БАЙРШИЛ:СУРГАЛТЫН ТАНХИМ БОЛОН 2 ХҮНИЙ АМРАЛТЫН БАЙРТАЙ. ХЭМЖЭЭ: 28м2 ОНЦЛОГ ШИНЖ: ОСБ ХАВТАН НЬ ДУУ ЧИМЭЭ ХЯЗГААРЛАХААС ГАДНА УС НЭВТРҮҮЛЭХГҮЙ, АГААРЫН СОЛИЛЦОО ЯВАГДДАГ ДАВУУ ТАЛТАЙ ЮМ. ХУГАЦАА: 6 ХОНОГ

  23. Б Х О Х БАЙРШИЛ:НОГООН ТОЛГОЙ ХЭМЖЭЭ: 28м2 ОНЦЛОГ ШИНЖ: ДУЛААЛГЫН АСУУДЛЫГ БАЙГАЛИЙН ЭРДЭСТ ХӨВӨНГӨӨР ШИЙДСЭН. ХУГАЦАА: 6 ХОНОГ

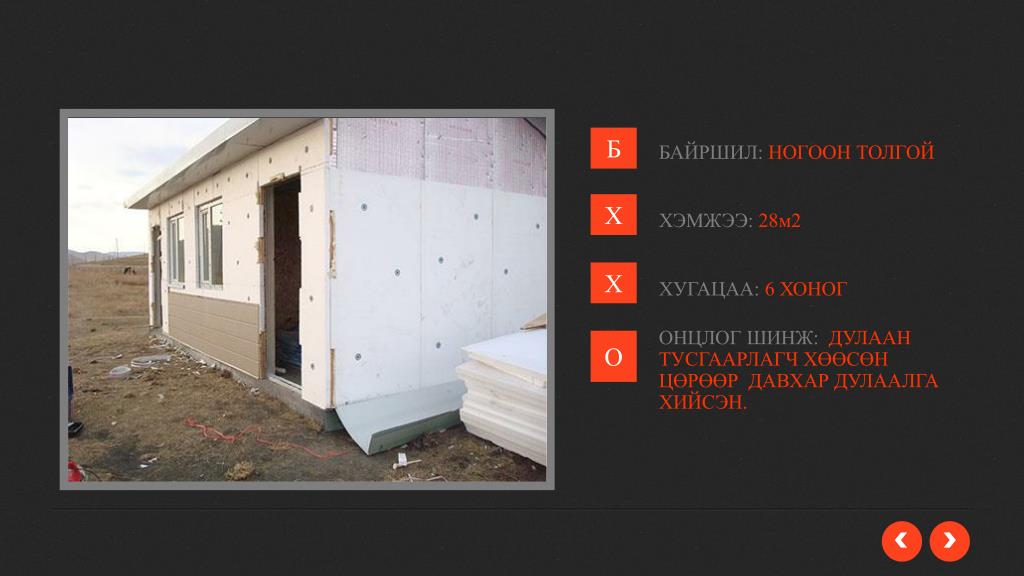

  24. Б Х О Х БАЙРШИЛ:НОГООН ТОЛГОЙ ХЭМЖЭЭ: 28м2 ОНЦЛОГ ШИНЖ: ДУЛААН ТУСГААРЛАГЧ ХӨӨСӨН ЦӨРӨӨР ДАВХАР ДУЛААЛГА ХИЙСЭН. ХУГАЦАА: 6 ХОНОГ

  25. Б Х О Х БАЙРШИЛ:НОГООН ТОЛГОЙ ХЭМЖЭЭ: 28м2 ОНЦЛОГ ШИНЖ: ЦАХИЛГААН ХАЛААГЧ НЬ ТЕМПЕРАТУР МЭДРЭГЧТЭЙ, БҮРГЭД ХААЛГА ВАКУМ ЦОНХ ТОЙ. ХУГАЦАА: 6 ХОНОГ

  26. Б Х О Х БАЙРШИЛ:НОГООН ТОЛГОЙ ХЭМЖЭЭ: 28м2 ОНЦЛОГ ШИНЖ: ЗОРИУЛАЛТЫН ДУЛААЛГАТАЙ ГОЁЛЫН ХАВТАНГААР ГАДНА ФАСАДЫГ ШИЙДСЭН. ХУГАЦАА: 6 ХОНОГИЙН ДАРАА

  27. Б Х О Х БАЙРШИЛ:НОГООН ТОЛГОЙ ХЭМЖЭЭ: 28м2 ОНЦЛОГ ШИНЖ: ДЭЭВРИЙН ДУЛААЛГЫГ ХАНЫН ДУЛААЛГЫН НЭГЭН АДИЛ ШИЙДСЭН. ХУГАЦАА: 6 ХОНОГИЙН ДАРАА ХҮЛЭЭН АВАХ КОМИСС ТҮЛХҮҮРЭЭ ГАРДАН АВЛАА.

  28. Б Х О Х БАЙРШИЛ:БАЯНЗҮРХ ДҮҮРЭГ ХЭМЖЭЭ: 15 АЙЛЫН АМИНЫ ОРОН СУУЦ 500м2 ОНЦЛОГ ШИНЖ: МОНГОЛД АНХ УДАА БАРИГДСАН ХУГАЦАА: 34 ХОНОГ

  29. Б Х О Х БАЙРШИЛ:БАЯНЗҮРХ ДҮҮРЭГ ХЭМЖЭЭ: 15 АЙЛЫН АМИНЫ ОРОН СУУЦ 500м2 ОНЦЛОГ ШИНЖ: УГСРАЛТЫН ЗУРГЫН ДАГУУ БҮХ ХИЙЦИЙГ ЗЭРЭГ ХИЙХ БОЛОМЖТОЙ. ХУГАЦАА: КАРКАЗЫН УГСРАЛТ 12 ХОНОГ

  30. Б Х О Х БАЙРШИЛ:БАЯНЗҮРХ ДҮҮРЭГ ХЭМЖЭЭ: 15 АЙЛЫН АМИНЫ ОРОН СУУЦ 500м2 ОНЦЛОГ ШИНЖ:ХҮЙТНИЙ УЛИРАЛД ХИЙГДЭХ БОЛОМЖТОЙ. ХУГАЦАА: 34 ХОНОГ

  31. Б Х О Х БАЙРШИЛ:БАЯНЗҮРХ ДҮҮРЭГ ХЭМЖЭЭ: 15 АЙЛИЙН АМИНЫ ОРОН СУУЦ 500м2 ОНЦЛОГ ШИНЖ: УГСРАЛТЫН АЖИЛД ТОМ ОВРЫН МЕХАНИЗМ ШААРДЛАГАГҮЙ. ӨНДӨР: 9М

  32. Б Х О Х БАЙРШИЛ:БАЯНЗҮРХ ДҮҮРЭГ ХЭМЖЭЭ: 15 АЙЛЫН АМИНЫ ОРОН СУУЦ 500м2 ОНЦЛОГ ШИНЖ: ШАТНЫ ШИЙДЛИЙГ МОДООР ХИЙСЭН НЬ БАТ БӨХ БАЙДЛЫГ САЙТАР ХАНГАСАН ХУГАЦАА: 34 ХОНОГ

  33. Б Х О Х БАЙРШИЛ:БАЯНЗҮРХ ДҮҮРЭГ ХЭМЖЭЭ: 15 АЙЛЫН АМИНЫ ОРОН СУУЦ 500м2 ОНЦЛОГ ШИНЖ: ВАКУМ ЦОНХОНД НАРНЫ ХЭТ ТУЯАГ БУУРУУЛАХ ХАЛЬС НААСАН, ЧАНАРТАЙ ДОТОР ЗАСАЛТАЙ, ТӨМӨР ХААЛГАТАЙ. ХУГАЦАА: 34 ХОНОГ

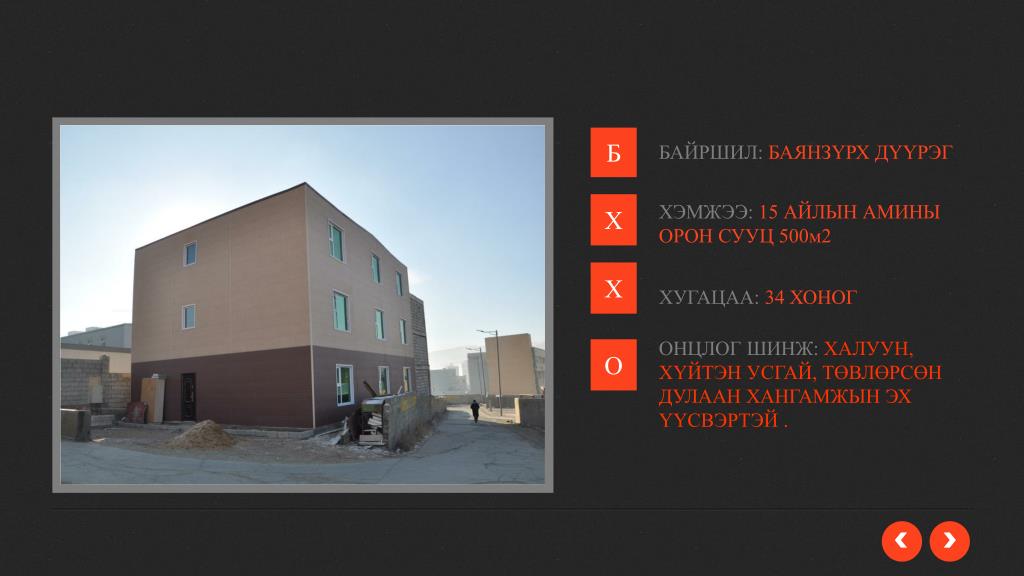

  34. Б Х О Х БАЙРШИЛ:БАЯНЗҮРХ ДҮҮРЭГ ХЭМЖЭЭ: 15 АЙЛЫН АМИНЫ ОРОН СУУЦ 500м2 ОНЦЛОГ ШИНЖ: ХАЛУУН, ХҮЙТЭН УСГАЙ, ТӨВЛӨРСӨН ДУЛААН ХАНГАМЖЫН ЭХ ҮҮСВЭРТЭЙ . ХУГАЦАА: 34 ХОНОГ

  35. Б Х О Х БАЙРШИЛ:БАЯНЗҮРХ ДҮҮРЭГ ХЭМЖЭЭ: 15 АЙЛЫН АМИНЫ ОРОН СУУЦ 500м2 ОНЦЛОГ ШИНЖ: ЗОРИУЛАЛТЫН ДУЛААЛГАТАЙ ХАВТАНГААР ГАДНА ФАСАДЫГ ХИЙСЭН. ХУГАЦАА: 34 ХОНОГ

  36. Анхаарал хандуулсанд баярлалаа. Та бидний хамтын ажиллагаанд амжилт хүсье.
