  1. Jaringan Komputer Pertemuan 4 Lapisan Fisik -(Layer Physical)

  2. Teori Dasar yang Mendasari Data Communication • Fourier Analysis • Bandwidth-Limited Signals • Kecepatan Data Maximum dari sebuah Channel

  3. Bandwidth-Limited Signals • (A) binary signal and its root-mean-square Fourier amplitudes. • (b) – (c) Successive approximations to the original signal.

  4. Bandwidth-Limited Signals (2) • (d) – (e) Successive approximations to the original signal.

  5. Bandwidth-Limited Signals (3) • Hubungan antara kecepatan data dan harmonisa

  6. Media Transmission Data • Media Magnetic • Kabel Terpilin (Twisted Pair) • Kabel Coax • Fiber Optic • Nir Cable

  7. Kawat Terpilin - Twisted Pair • (a) Category 3 UTP. • (b) Category 5 UTP.

  8. Kabel Coax • Sebuah kabel coaxial.

  9. Fiber Optik-Serat Kaca • (a) Tiga contoh dari berkas sinar dari dalam fiber silika diteruskan ke udara dengan bermacam sudut pantulan. • (b) Cahaya terjebak dalam pantulan dalam saja

  10. Transmisi cahaya melalui serat optik • Redaman cahaya melalui fiber terjadi dalam daerah infra merah.

  11. Kabel Fiber Optik • (a) Tampak samping dari satu fiber optik. • (b) Tanpak ujung dari 3 buah fiber optik.

  12. Kabel Fiber Optik (2) • Perbandingan dari sumber cahaya antara dioda semikonduktor dan LED.

  13. Jaringan Fiber OptikFiber Optic Networks • Sebuah ring fiber optic dengan active repeaters.

  14. Jaringan Fiber Optik [2]Fiber Optic Networks • Koneksi Star(bintang) pasif dalam jaringan fiber optik.

  15. Transmisi NirkableWireless Transmission • Spektrum Elektromagnetik • Radio Transmission • Microwave Transmission • Infrared and Millimeter Waves • Lightwave Transmission

  16. Spektrum Elektromagnetik • Spektrum elektromagnetik dan penggunaanya dalam telekomunikasi.

  17. Spektrum Elektromagnetik • Spektrum elektromagnetik dan penggunaanya dalam telekomunikasi.

  18. Spektrum Elektromagnetik • Spektrum elektromagnetik dan penggunaanya dalam telekomunikasi.

  19. Radio Transmission • (a) Dalam band VLF, LF, and MF ,gelombang radio rambatanya mengikuti permukaan bumi. • (b) Dalam band HF , geleombang radio dipantulkan oleh ionosphere.

  20. Politics Spektrum Elektromagnetik • The ISM bands di Amerika Serikat . • Band radio industri, sains dan medik (ISM) awalnya dicadangkan secara internasional untuk penggunaan RF electromanetik kebutuhan dibidang industri, sains dan medis dibandingkan untuk komunikasi. Secara umum perlatan komunikasi harus menerima iterferensi yang dibangkitkan oleh peralatan ISM.(no lisensi)

  21. Transmisi Cahaya TampakLightwave Transmission • Convection currents can interfere with laser communication systems. • A bidirectional system with two lasers is pictured here.

  22. Komunikasi Satelit • Geostationary Satellites • Medium-Earth Orbit Satellites • Low-Earth Orbit Satellites • Satellites versus Fiber

  23. Komunikasi Satelit (2) • Tabel komunikasi satelit dan sifat, termasuk ketinggian, delay bolak-balik(round trip) dan jumlah satelit yang dibutuhkan untuk mengcakup seluruh dunia(global coverage).

  24. Komunikasi Satelite (3) • penamaan band satelit .

  25. Komunikasi Satelit (4) • VSAT menggunakan sebuah hub.

  26. Komunikasi Satelit (4b) • VSAT adalah singkatan dari Very Small Aperture Terminal adalah stasiun penerima sinyal dari satelit dengan antena penerima berbentuk piringan dengan diameter kurang dari tiga meter. Fungsi utama dari VSAT adalah untuk menerima dan mengirim data ke satelit. Antena VSAT

  27. Komunikasi Satelit (4b) • Keunggulan VSAT: • * Pemasangannya cepat. • * Jangkauan terjauh dapat mencapai setengah permukaan bumi. • Kekurangan VSAT: • * Koneksinya rentan terhadap gangguan cuaca (terhadap molekul air). • * Memakan tempat, terutama untuk piringannya.

  28. Low-Earth Orbit SatellitesIridium • (a) The Iridium satellites from six necklaces around the earth. • (b) 1628 moving cells cover the earth.

  29. Globalstar • (a) Relay antar satelite -in space. • (b) Relay di bumi- ground.

  30. Sistem PerteleponanPublic Switched Telephone System • Struktur dari Sistem Telephone • Politics of Telephones • Local Loop: Modems, ADSL and Wireless • Trunks and Multiplexing • Switching/Sentral

  31. Structure Sistem Telephon • (a) Fully-interconnected network. • (b) Centralized switch. • (c) Two-level hierarchy.

  32. Structure SistemTelephon (2) • Cara routing sirkuit dari panggilan jarak menengah.

  33. Major Components of the Telephone System • Local loops • Analog dua kabel terpilin (twisted pairs) sampai ke rumah atau ke kantor-kantor. • Trunks • Digital fiber optics tersambung ke sentral kantor telepon (switching offices) • Switching offices/sentral telepon • Ketika panggilan akan bergerak dari trunk satu ke trunk lainnya.

  34. The Politics of Telephones • The relationship of LATAs, LECs, and IXCs. All the circles are LEC switching offices. Each hexagon belongs to the IXC whose number is on it.

  35. The Local Loop: Modems, ADSL, and Wireless • Digunakan untuk transmisi analog dan digital untuk call dari komputer ke komputer dengan menggunakan modem dan codecs.

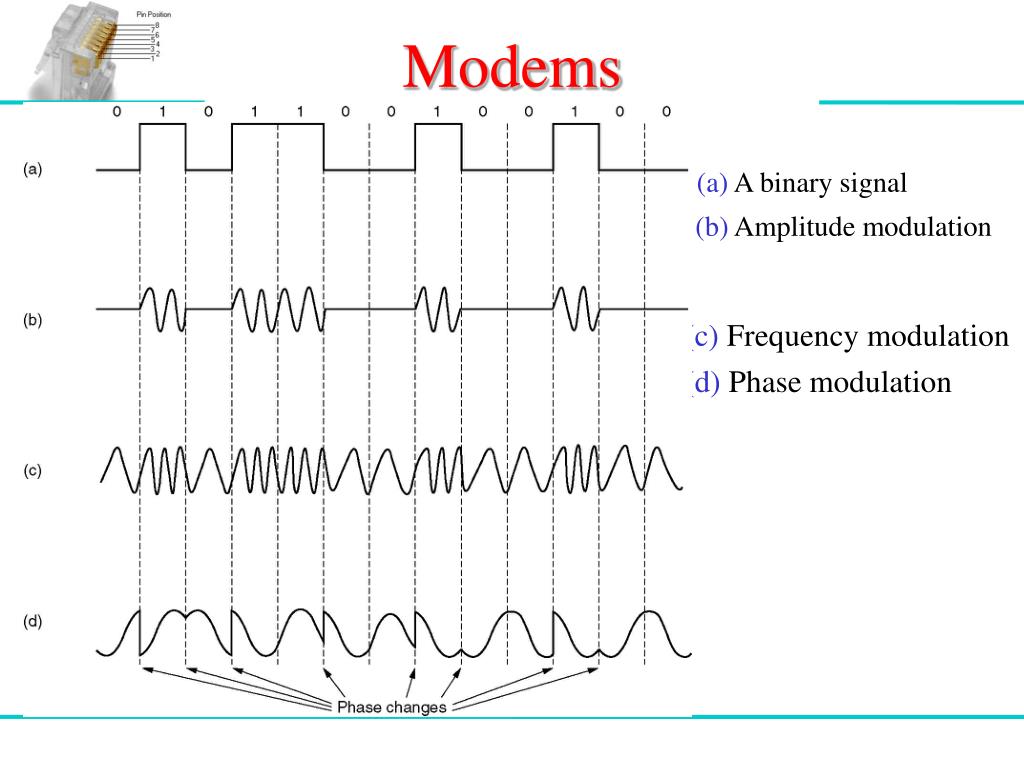

  36. (c) Frequency modulation (d) Phase modulation Modems • (a) A binary signal • (b) Amplitude modulation

  37. Modems (2) • (a) QPSK. • (b) QAM-16. • (c) QAM-64.

  38. Modems (3) • (a) V.32 for 9600 bps. • (b) V32 bis for 14,400 bps. (b) (a)

  39. Digital Subscriber Lines • Bandwidth versus distanced over category 3 UTP for DSL.

  40. Digital Subscriber Lines (2) • Operation of ADSL using discrete multitone modulation.

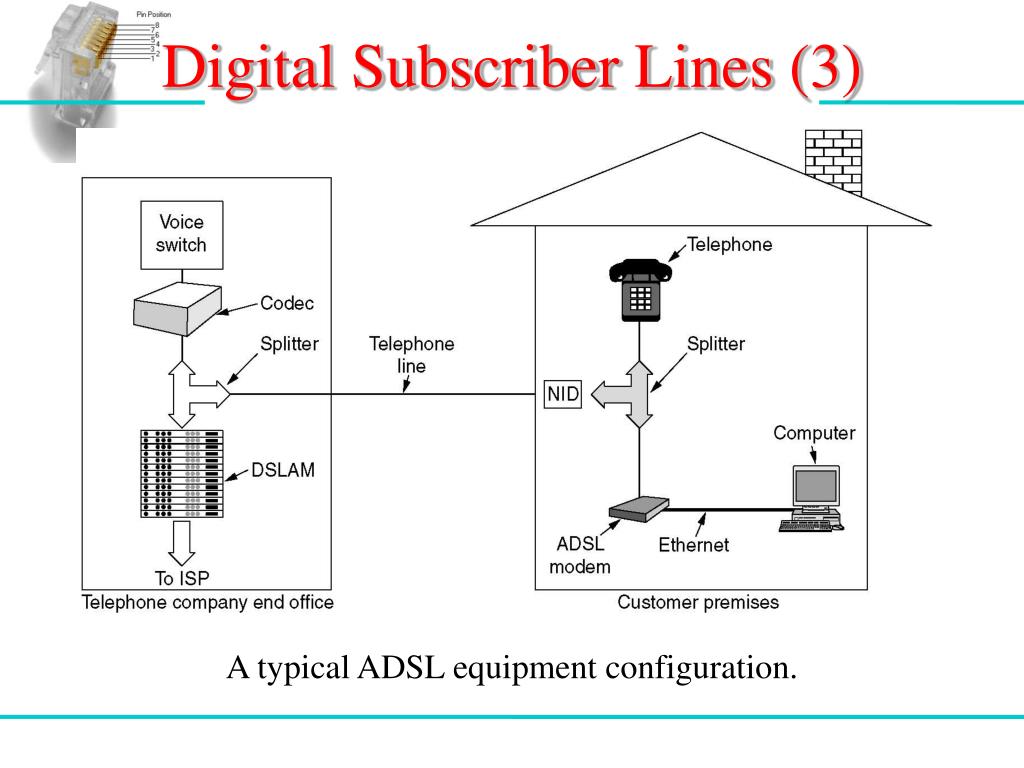

  41. Digital Subscriber Lines (3) • A typical ADSL equipment configuration.

  42. Wireless Local Loops • Architecture of an LMDS system.

  43. Frequency Division Multiplexing • (a) The original bandwidths. • (b) The bandwidths raised in frequency. • (b) The multiplexed channel.

  44. Wavelength Division Multiplexing • Wavelength division multiplexing.

  45. Time Division Multiplexing • The T1 carrier (1.544 Mbps).

  46. Time Division Multiplexing (2) • Delta modulation.

  47. Time Division Multiplexing (3) • Multiplexing T1 streams into higher carriers.

  48. Time Division Multiplexing (4) • Two back-to-back SONET frames.

  49. Time Division Multiplexing (5) • SONET and SDH multiplex rates.

  50. Circuit Switching • (a) Circuit switching. • (b) Packet switching.
