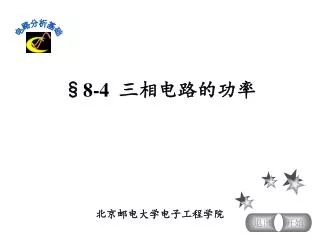

§8-4 三相电路的功率

§8-4 三相电路的功率. 相电压与相电流的相位差。. 三相电路的功率. 三相电路的总平均功率等于各相平均功率之和。. 单相平均功率为：. 三相电路总平均功率：. 对称三相电路，各相电压和电流相同，各相功率也相同。. 三相总平均功率：. X. 三相负载的总功率：. 结论： 不论是星形对称负载还是三相形对称负载，其三相总功率的计算式是一样的，均等于线电压有效值与线电流有效值乘积的 倍，再乘以负载的功率因数。. Y 形负载 中：.  形负载 中：. 三相电路的功率. . . . X. 三相电路的功率. 对称三相电路总的无功功率：.

emmanuel-garrett
Download Presentation

§8-4 三相电路的功率

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. §8-4 三相电路的功率

  2. 相电压与相电流的相位差。 三相电路的功率 三相电路的总平均功率等于各相平均功率之和。 单相平均功率为： 三相电路总平均功率： 对称三相电路，各相电压和电流相同，各相功率也相同。 三相总平均功率： X

  3. 三相负载的总功率： 结论：不论是星形对称负载还是三相形对称负载，其三相总功率的计算式是一样的，均等于线电压有效值与线电流有效值乘积的 倍，再乘以负载的功率因数。 Y形负载中： 形负载中： 三相电路的功率    X

  4. 三相电路的功率 对称三相电路总的无功功率： 视在功率： 复功率: 三相电路的功率可以用功率表进行测量，通常有一瓦 计法和二瓦计法。 X

  5. 已知Y－Y对称三相电路，电源相电压为220V， 负载阻抗为 ，线路阻抗为 。 试求每相负载的电流及三相负载消耗的总功率。 以A相为参考相进行计算，令 例题1 解： 根据对称性，B、C相的负载电流分别为： X

  6. 解（续） A相负载电压： 三相负载消耗的总功率： X

  7. 例题2 已知Y－Y对称三相电路的每相接有三个并联 的负载阻抗，其中负载1消耗功率6kW，功率因数为1； 负载2消耗功率9.6 kW，功率因数为0.96（电感性）； 负载3消耗功率7 kW，功率因数为0.85（电感性）。负 载端的相电压为135V。试求：（1）三相负载消耗的总 功率；（2）负载的相电流；（3）负载总的功率因数。 解： （1）三相负载消耗的总功率 （2）根据已知条件有： X

  8. 解（续） 以A相为参考相进行计算，令 A相总的电流： 负载相电流为175.55A。 （3）负载总的功率因数 X
