§ 2.5 焦耳定律. 举例说明用电器是将电能转化成其他形式的能量. 电 灯. 电能转化成内能和光能. 电风扇. 电能转化成内能和机械能. 空 调. 电能转化成其他形式的能. 电吹风. 电能转化成风能. 一、电功. 1 、定义:电流在一段电路中所做的功等于这段电路两端的电压 U 、电路中的电流 I 、通电时间 t 三者的乘积. 2 、实质:电场力移动电荷做功. 普适公式. 3 、表达式 W = UIt. 4 、理解. ① 从静电力做功的角度. ② 从功是能量转化的量度的角度. 如何表示电流做功的快慢?. 类比速度加速度. 速度如何定义?
E N D

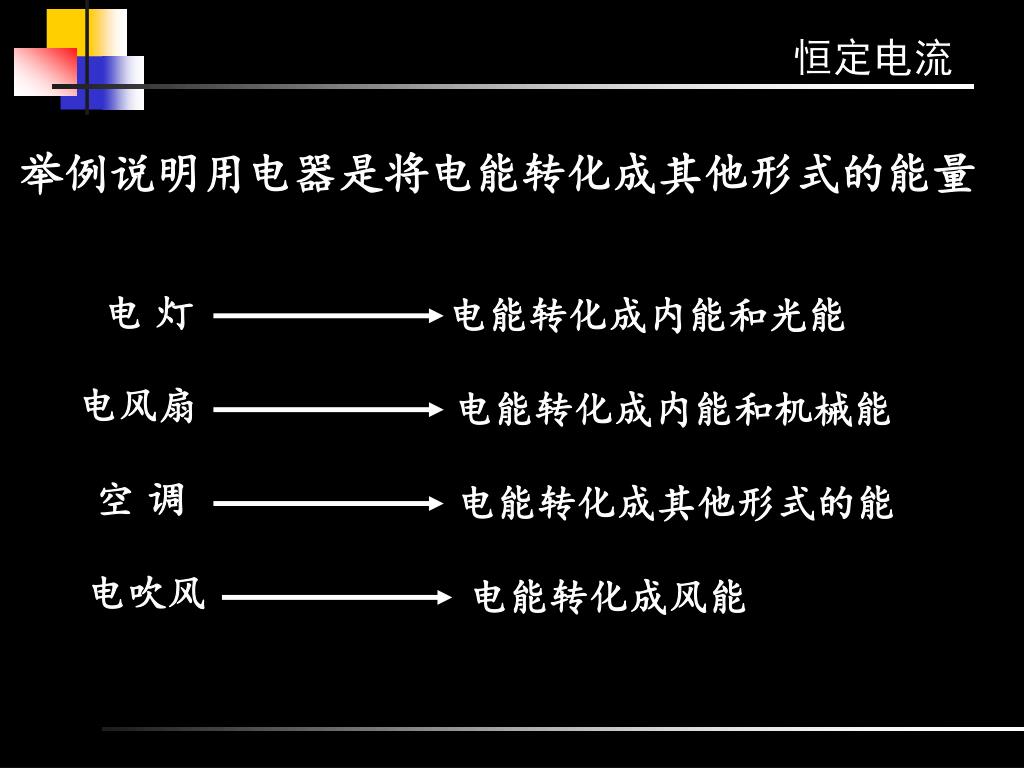

举例说明用电器是将电能转化成其他形式的能量举例说明用电器是将电能转化成其他形式的能量 电 灯 电能转化成内能和光能 电风扇 电能转化成内能和机械能 空 调 电能转化成其他形式的能 电吹风 电能转化成风能

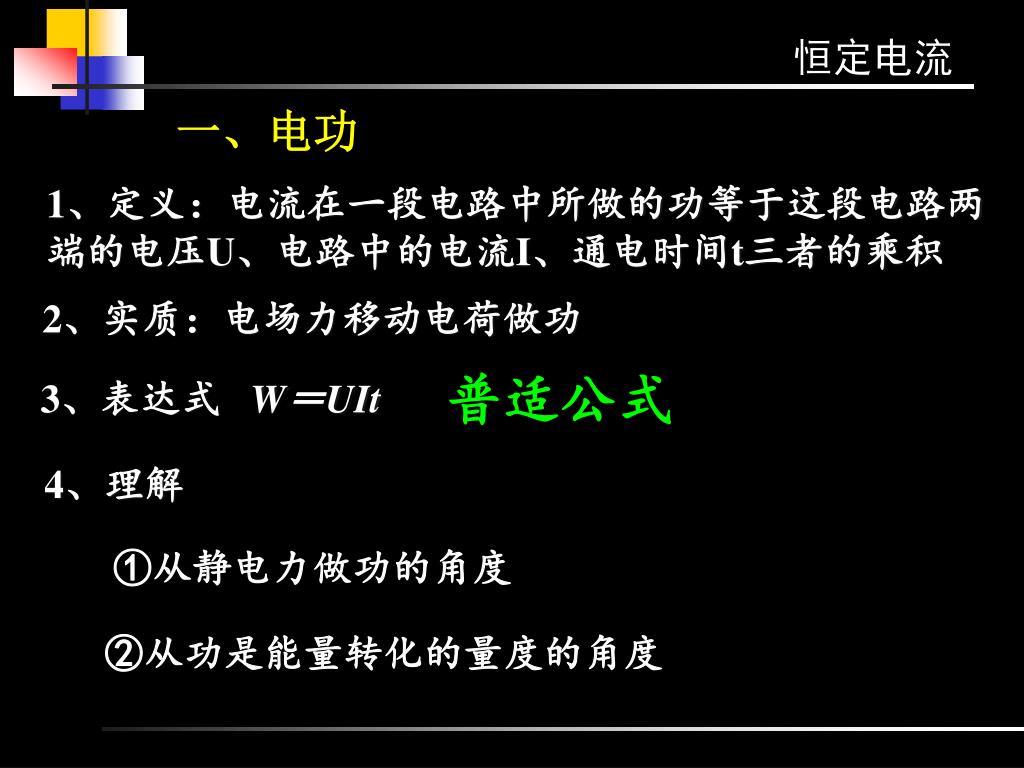

一、电功 1、定义:电流在一段电路中所做的功等于这段电路两端的电压U、电路中的电流I、通电时间t三者的乘积 2、实质:电场力移动电荷做功 普适公式 3、表达式 W=UIt 4、理解 ①从静电力做功的角度 ②从功是能量转化的量度的角度

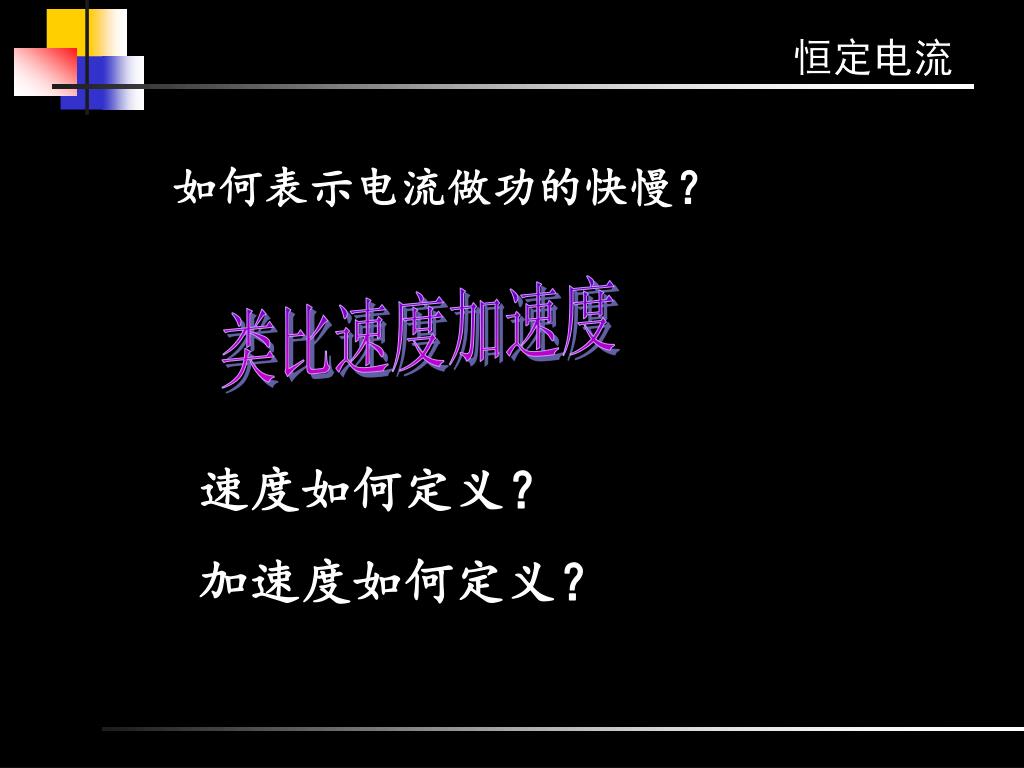

如何表示电流做功的快慢? 类比速度加速度 速度如何定义? 加速度如何定义?

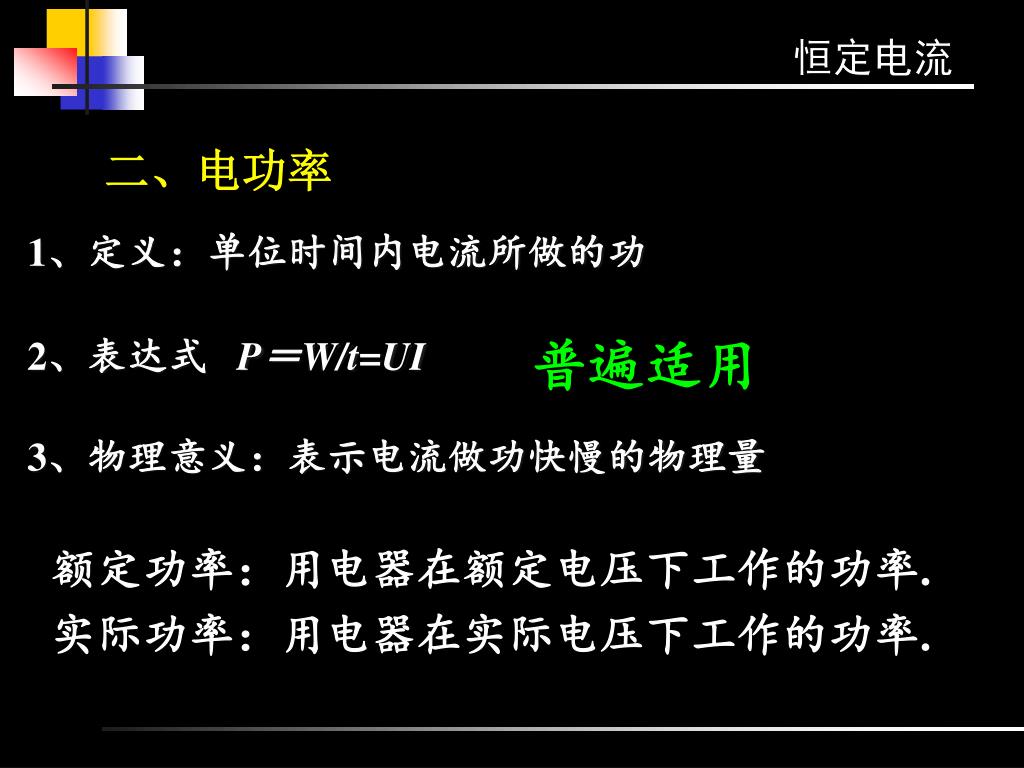

二、电功率 1、定义:单位时间内电流所做的功 普遍适用 2、表达式 P=W/t=UI 3、物理意义:表示电流做功快慢的物理量 额定功率:用电器在额定电压下工作的功率. 实际功率:用电器在实际电压下工作的功率.

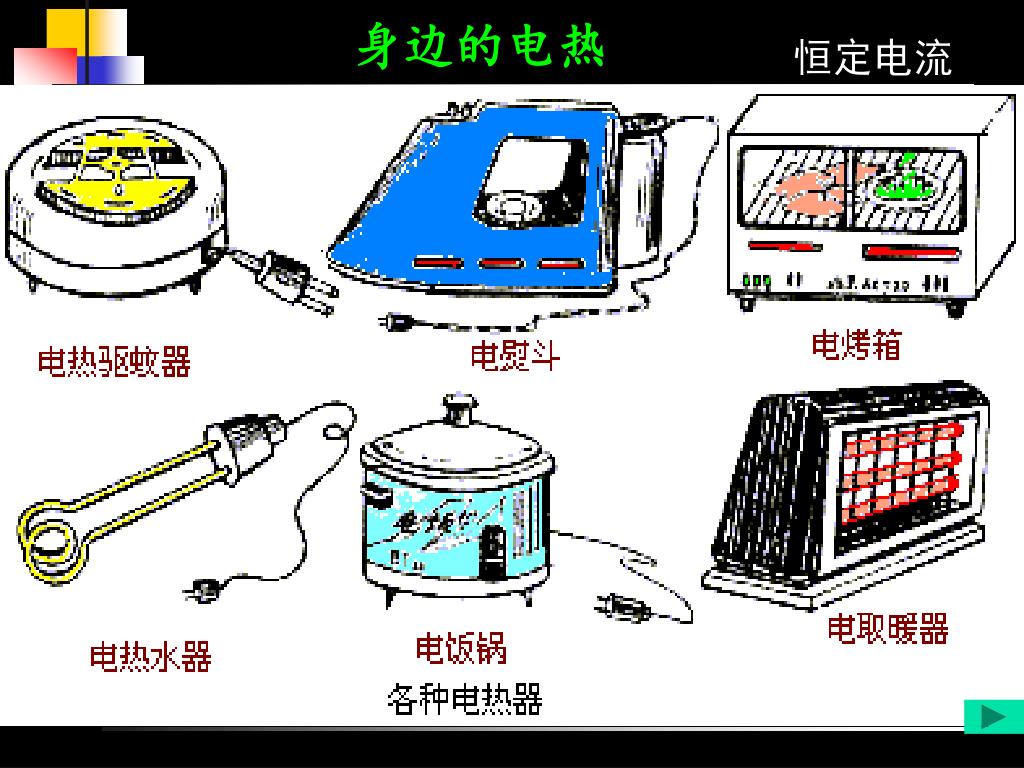

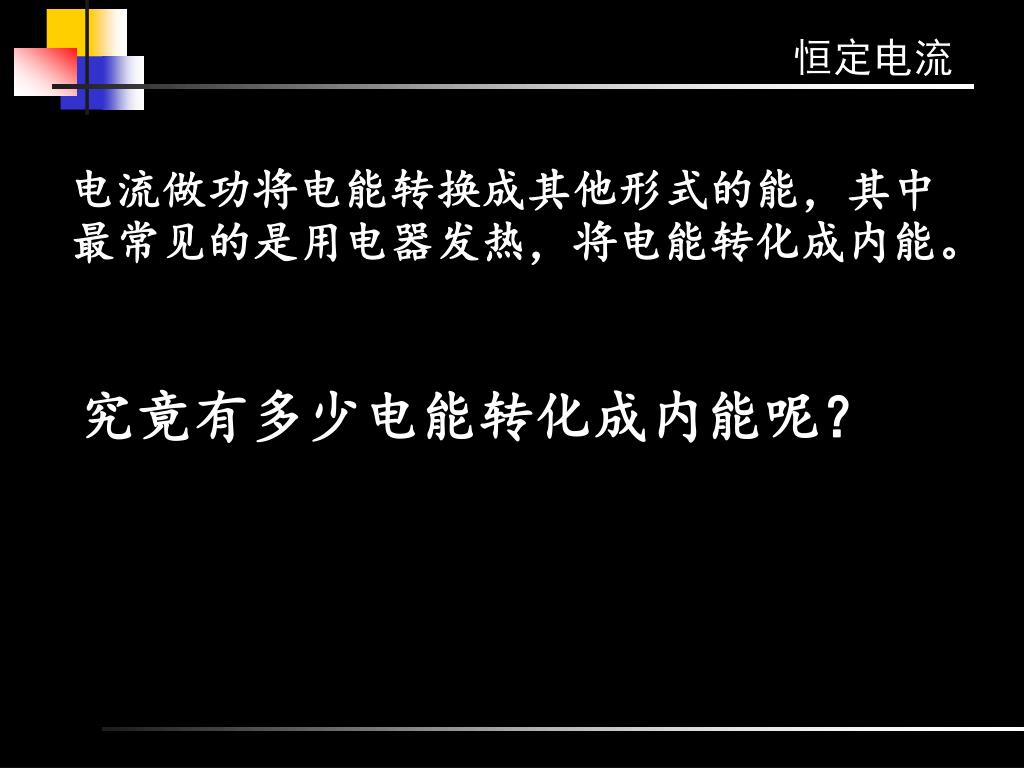

电流做功将电能转换成其他形式的能,其中最常见的是用电器发热,将电能转化成内能。电流做功将电能转换成其他形式的能,其中最常见的是用电器发热,将电能转化成内能。 究竟有多少电能转化成内能呢?
三、焦耳定律(实验定律) 1、内容:电流通过导体产生的热量Q等 于电流I的二次方、导体的电阻R 和通电 时间 t 三者的乘积 . 2、定义式:Q=I2Rt 3、热功率:P热=Q/t=I2R
(1) 电功:W= UIt 思考与讨论 欧姆定律:U=IR 电热:Q=I2Rt 问:既然由电功可以推出电热,那么电功就是电热,且一定相等,这种说法对吗? 不对 W=UIt=I2Rt= Q 1、纯电阻电路: 2、非纯电阻电路:含有电动机、电解槽的电路,欧姆定律不再适用 W电=Q+ W出

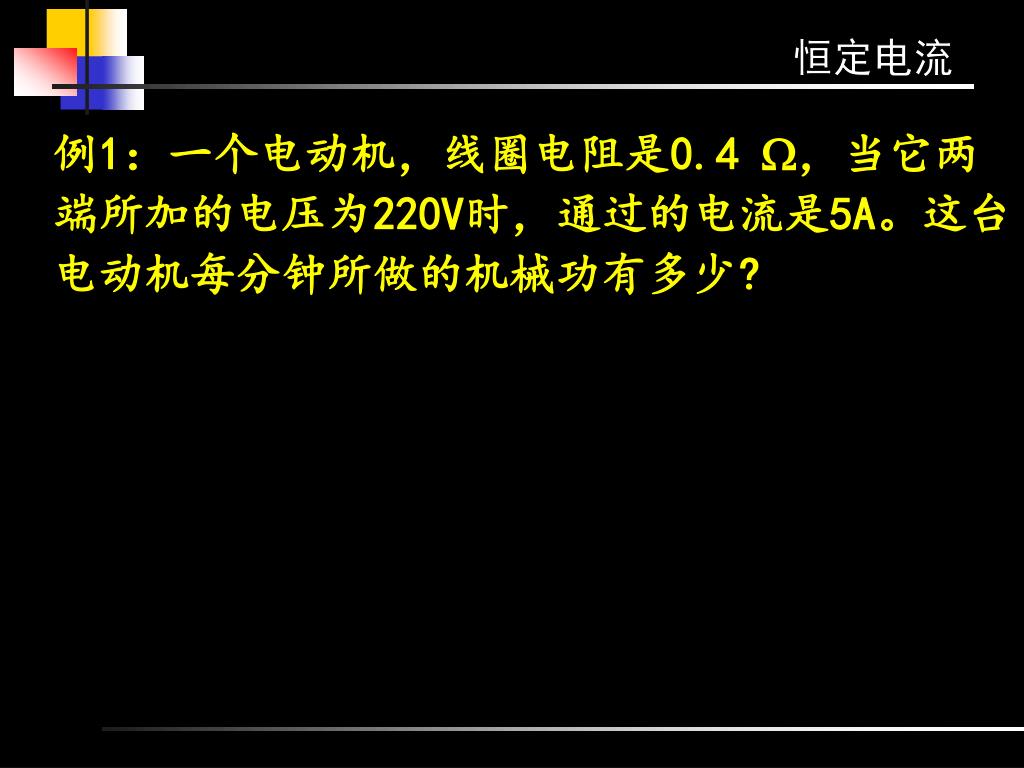

例1:一个电动机,线圈电阻是0.4 ,当它两端所加的电压为220V时,通过的电流是5A。这台电动机每分钟所做的机械功有多少?

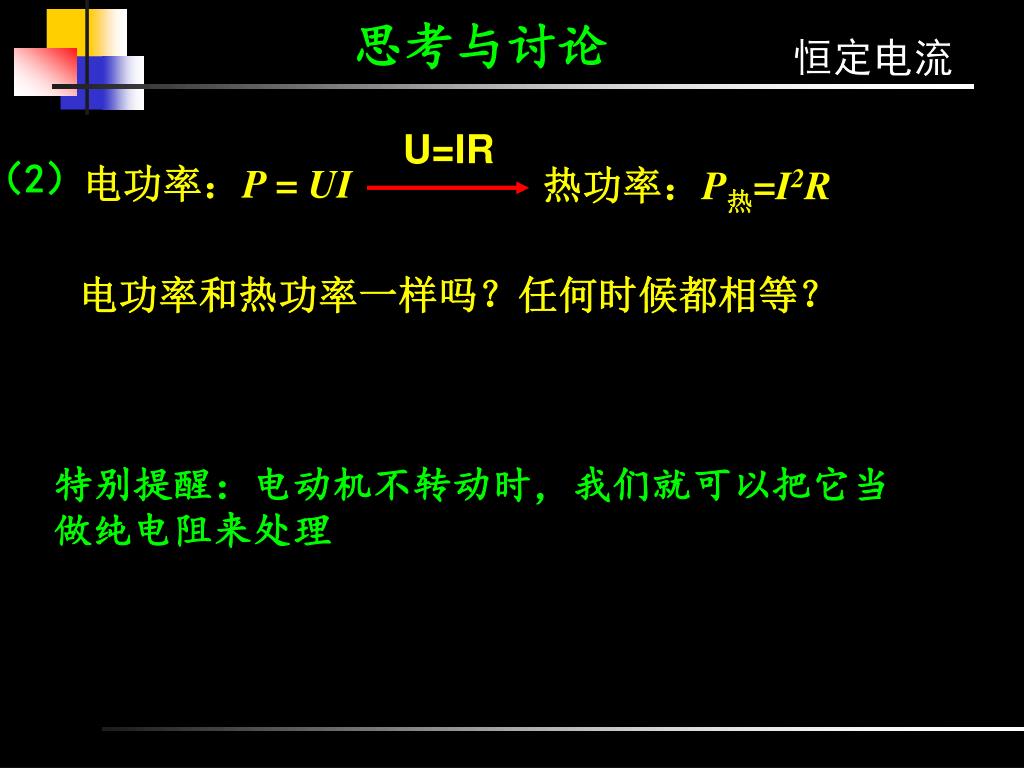

(2) 电功率:P=UI 思考与讨论 U=IR 热功率:P热=I2R 电功率和热功率一样吗?任何时候都相等? 特别提醒:电动机不转动时,我们就可以把它当做纯电阻来处理

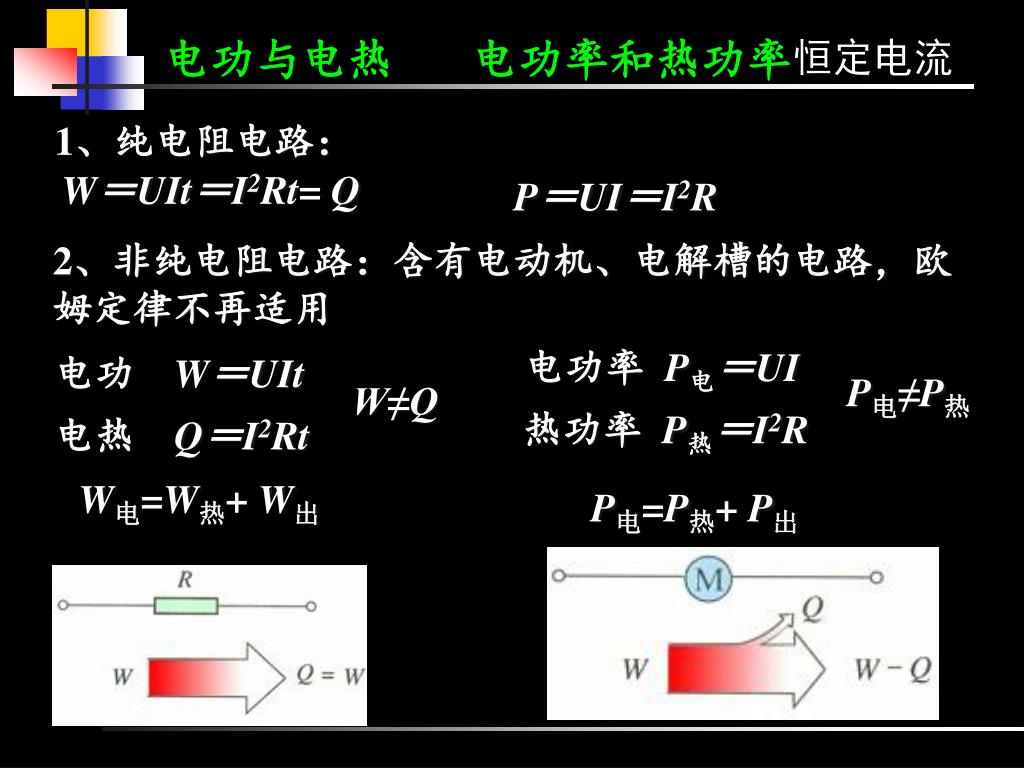

电功与电热 电功率和热功率 1、纯电阻电路: W=UIt=I2Rt= Q P=UI=I2R 2、非纯电阻电路:含有电动机、电解槽的电路,欧姆定律不再适用 电功率 P电=UI 电功 W=UIt P电≠P热 W≠Q 热功率 P热=I2R 电热 Q=I2Rt W电=W热+ W出 P电=P热+ P出

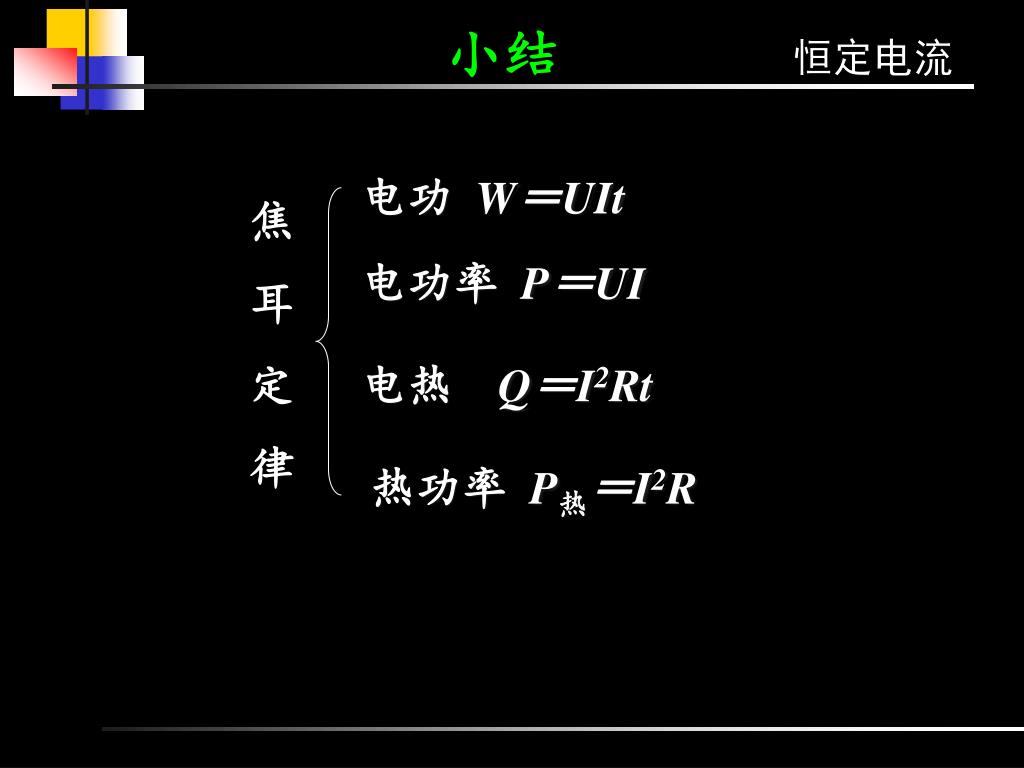

焦 耳 定 律 小结 电功 W=UIt 电功率 P=UI 电热 Q=I2Rt 热功率 P热=I2R

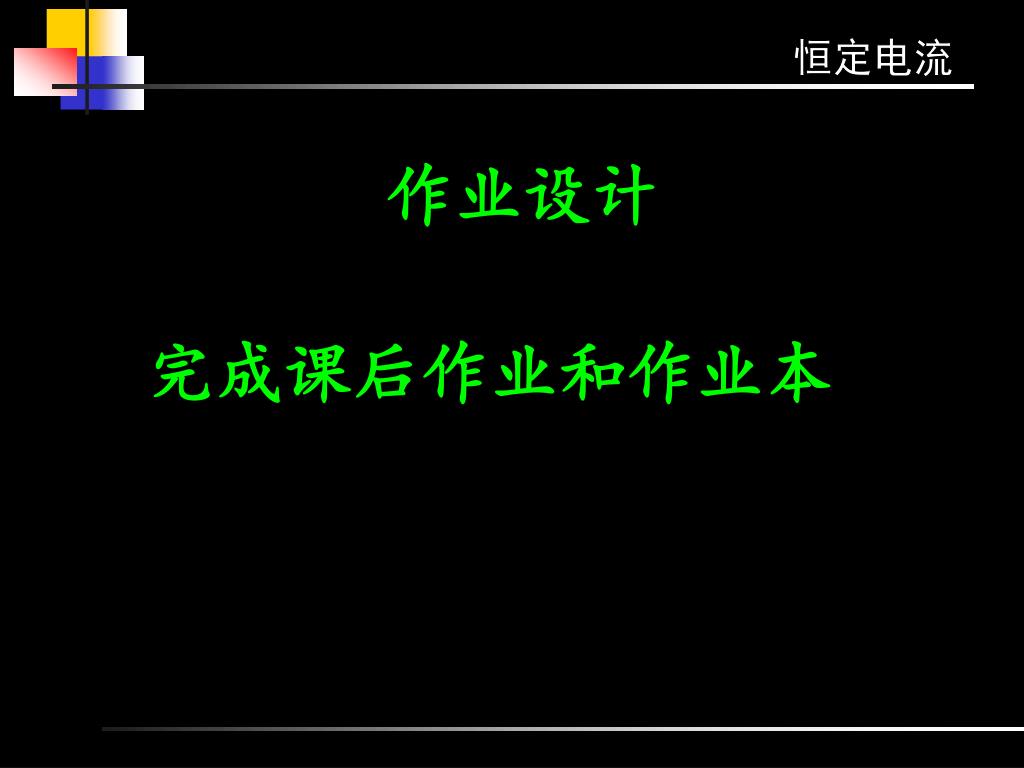

作业设计 完成课后作业和作业本

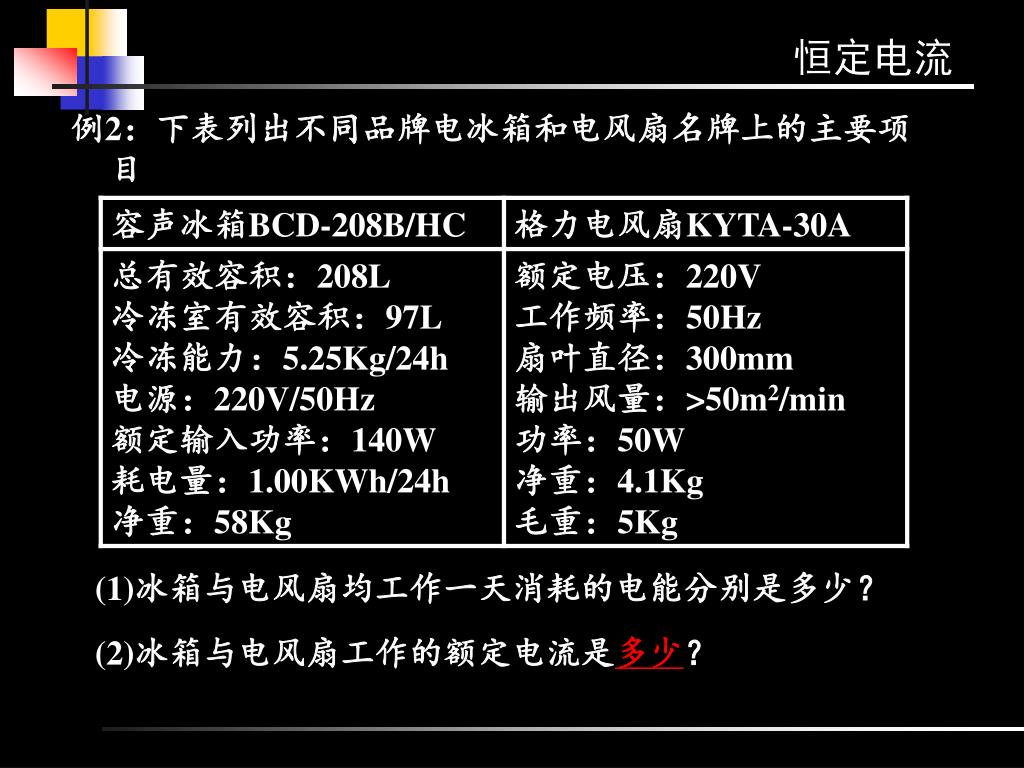

例2:下表列出不同品牌电冰箱和电风扇名牌上的主要项目例2:下表列出不同品牌电冰箱和电风扇名牌上的主要项目 (1)冰箱与电风扇均工作一天消耗的电能分别是多少? (2)冰箱与电风扇工作的额定电流是多少?

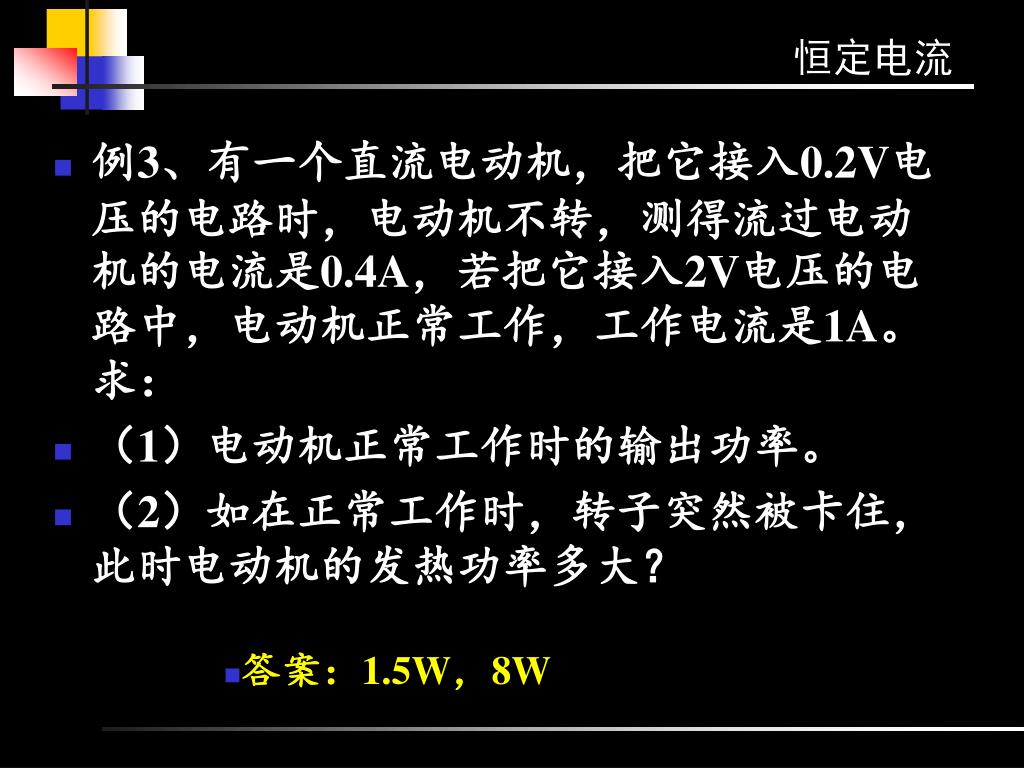

例3、有一个直流电动机,把它接入0.2V电压的电路时,电动机不转,测得流过电动机的电流是0.4A,若把它接入2V电压的电路中,电动机正常工作,工作电流是1A。求:例3、有一个直流电动机,把它接入0.2V电压的电路时,电动机不转,测得流过电动机的电流是0.4A,若把它接入2V电压的电路中,电动机正常工作,工作电流是1A。求: (1)电动机正常工作时的输出功率。 (2)如在正常工作时,转子突然被卡住,此时电动机的发热功率多大? • 答案:1.5W,8W

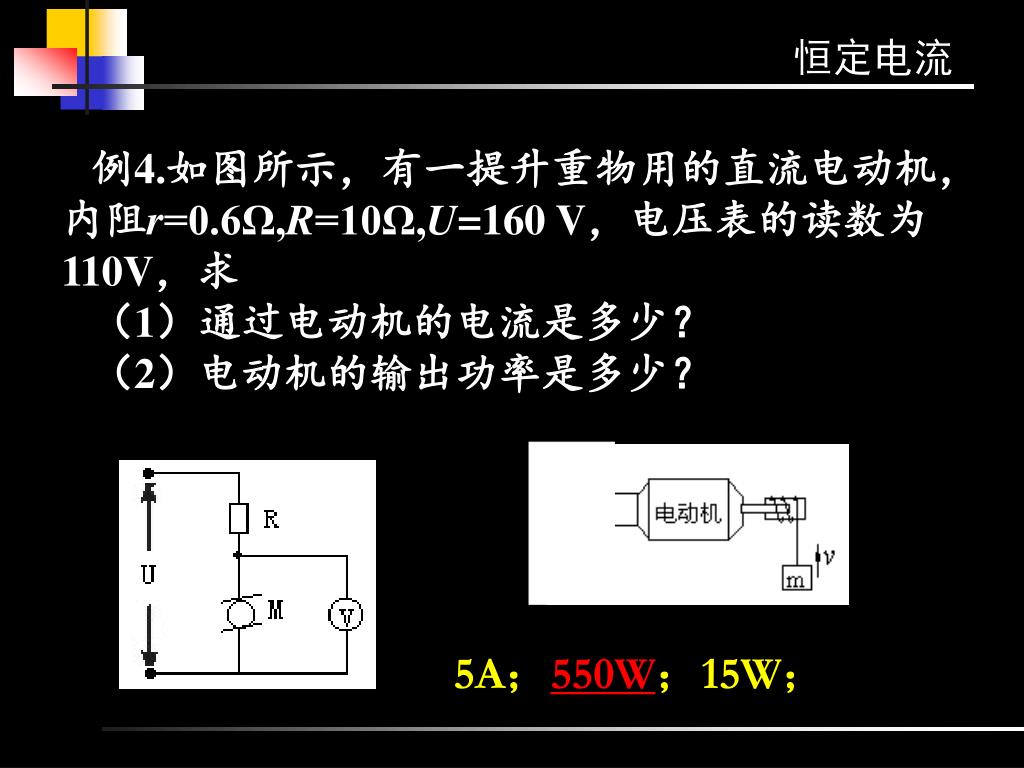

例4.如图所示,有一提升重物用的直流电动机,内阻r=0.6Ω,R=10Ω,U=160 V,电压表的读数为110V,求 (1)通过电动机的电流是多少? (2)电动机的输出功率是多少? 5A;550W;15W;

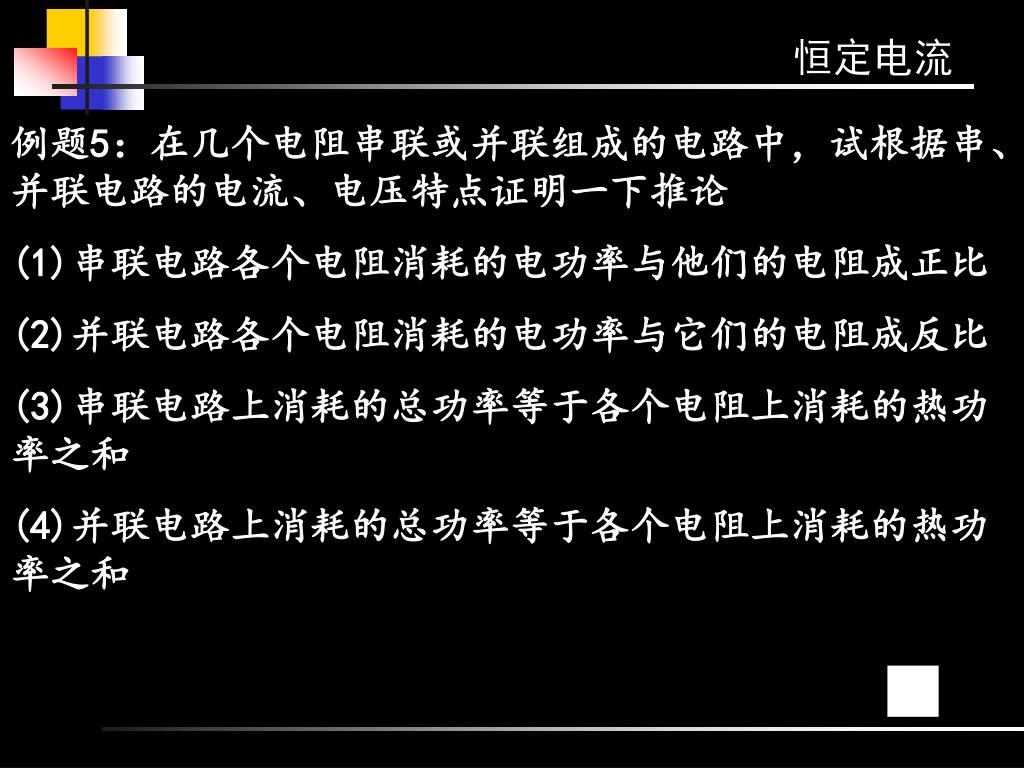

例题5:在几个电阻串联或并联组成的电路中,试根据串、并联电路的电流、电压特点证明一下推论例题5:在几个电阻串联或并联组成的电路中,试根据串、并联电路的电流、电压特点证明一下推论 (1)串联电路各个电阻消耗的电功率与他们的电阻成正比 (2)并联电路各个电阻消耗的电功率与它们的电阻成反比 (3)串联电路上消耗的总功率等于各个电阻上消耗的热功率之和 (4)并联电路上消耗的总功率等于各个电阻上消耗的热功率之和
