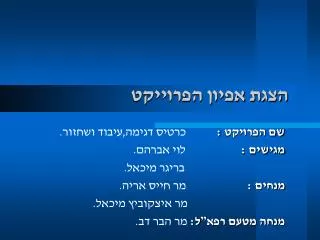

הצגת אפיון הפרוייקט. שם הפרויקט : כרטיס דגימה,עיבוד ושחזור. מגישים : לוי אברהם. בריגר מיכאל. מנחים : מר חייס אריה. מר איצקוביץ מיכאל. מנחה מטעם רפא”ל: מר הבר דב. הצגת אפיון הפרוייקט. שם הפרויקט : כרטיס דגימה,עיבוד ושחזור.

emlyn
Download Presentation

הצגת אפיון הפרוייקט

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. הצגת אפיון הפרוייקט שם הפרויקט : כרטיס דגימה,עיבוד ושחזור. מגישים :לוי אברהם. בריגר מיכאל. מנחים : מרחייס אריה. מר איצקוביץ מיכאל. מנחה מטעם רפא”ל: מר הבר דב.

  2. הצגת אפיון הפרוייקט שם הפרויקט : כרטיס דגימה,עיבוד ושחזור. מגישים :לוי אברהם. בריגר מיכאל. מנחים : מרחייס אריה. מר איצקוביץ מיכאל. מנחה מטעם רפא”ל: מר הבר דב.

  3. הצגת אפיון הפרוייקט שם הפרויקט : כרטיס דגימה,עיבוד ושחזור. מגישים :לוי אברהם. בריגר מיכאל. מנחים : מרחייס אריה. מר איצקוביץ מיכאל. מנחה מטעם רפא”ל: מר הבר דב.

  4. מטרות הפרויקט: • דגימהשל אותות אנלוגיים והמרתם לאותות ספרתיים. • עיבוד ושמירת המידע הספרתי הנדגם. • המרת האותות הספרתיים המעובדים לאנלוגיים . • עבודהתדר גבוה (150MHz). :תכנון ובניית כרטיס בעל היכולות הבאות

  5. תיאור הכרטיס: כרטיס זה מהווה מכלול DRFM ל- 4 ערוצים. • המימוש יתבצע על גבי PCBרב שכבות. • הכרטיס דוגם אותות בכניסה באמצעות רכיבי ADC. • הכרטיס אוגר את המידע בזיכרון ייעודי לכל ערוץ. • הכרטיס מבצע עיבוד של המידע. • הכרטיס משחזר את האותות באמצעות רכיבי DAC.

  6. תיאור הכרטיס-סכימת בלוקים.

  7. סכימת בלוקים - פירוט: • :IF Input Block מכיל 4 רכיביADC העובדים בתדר 150MHz ברזולוציה של8bit .

  8. סכימת בלוקים - פירוט: • Processing Block: בלוק זה יאפשר את אופני העבודה הבאים : 1. שמירת המידע. 2. עיבוד המידע.

  9. סכמת בלוקים - פירוט : Processing Blockהמשך : שמירת מידע : יכולת הקלטה של עד 1uSecמארבעת הערוצים. זכרון נדרש : 150 (samples)x 8 (bit) x 4 (channel) = 4800 bit . עיבוד המידע : שלושה אופני עבודה - שידור ראש-זנב - מציאת המחזור ושידור האות המחזורי. שידור בגלגול - שידור ללא הפסקה של המידע בזיכרון. שידור בזמן אמת - העברת הכניסה למוצא.

  10. סכימת בלוקים - פירוט: • : IF Output Block מכיל 4 רכיבי DAC העובדים בתדר 150MHz

  11. סכימת בלוקים - פירוט: Control Block: בלוק שיאפשר בקרות של העברת המידע : • שליטה. • תזמון. • השהיות.

  12. הכרטיס כניסות/יציאות : • הכרטיס יקבל אות שעון חיצוני של150MHzלהזנת הרכיבים הסינכרוניים בכרטיס. • כניסה נוספת לכרטיס תאפשר את טעינת קודה-VHDLלרכיב ה-FPGA. • מחבר Pin I/O32המאפשר גישה חיצונית לכרטיס.

  13. מתחי אספקה : הכרטיס יוזן מספקים חיצוניים יציבים: • 3.3Volt. • 5Volt.

  14. לוח זמנים עד מצגת אמצע : 6.11.01:הגשת דו"ח אפיון פרויקט לצוות המעבדה . 28.11.01- 7.11.01 :לימוד – RENOIR ,ModelSim, Spectrum ו- FoundationשלXilnX לטובת החומרה המתוכנתת. Mentor DA לתכנון המעגל המודפס . 15.11.01 – 28.11.01 :כתיבתבדיקתהיתכנות ב – VHDL לבחירת רכיב ה- FPGA. הגדרת 4 היחידות בכרטיס – חיפוש אחר רכיבים מתאימים,קטלוג והוצאה לרכש.

  15. לוח זמנים עד מצגת אמצע: 14.12.01 – 28.11.01 : התחלת שרטוט הכרטיס , בחירת רכיבים , קטלוג והזמנה.
