Presentation Transcript
fundiciones de hierro

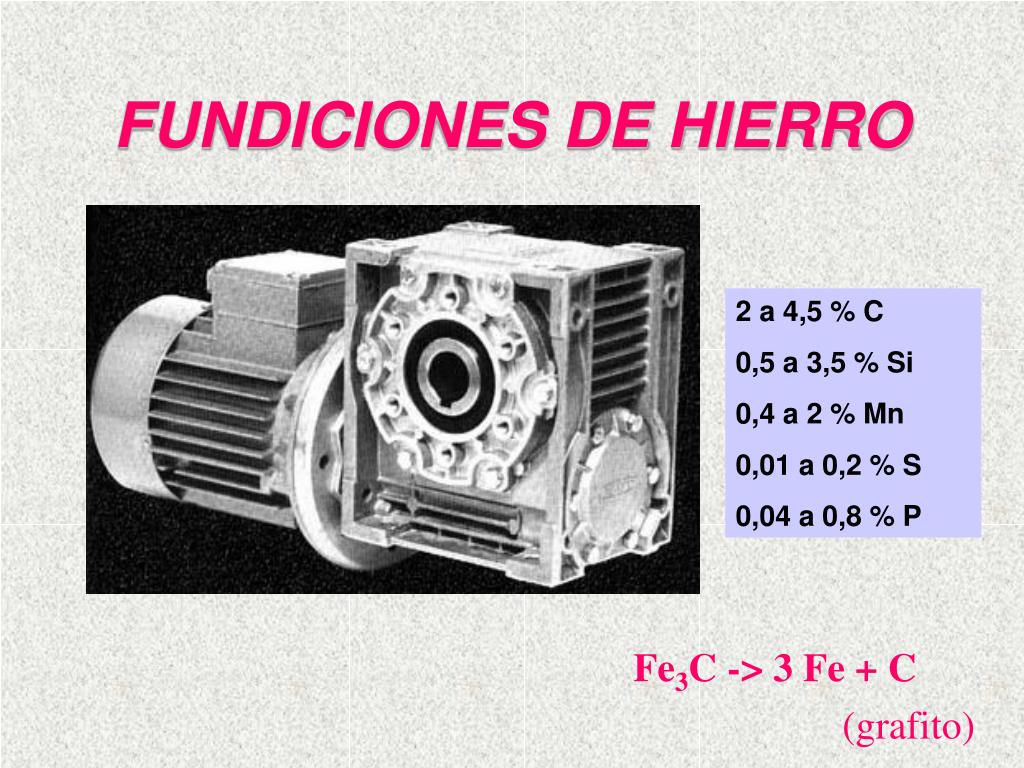

FUNDICIONES DE HIERRO

Fe3C -> 3 Fe + C

(grafito)

2 a 4,5 % C

0,5 a 3,5 % Si

0,4 a 2 % Mn

0,01 a 0,2 % S

0,04 a 0,8 % P

principales propiedades de las fundiciones

PRINCIPALES PROPIEDADESDE LAS FUNDICIONES

* COSTO* MECANIZABLES* VERSATILIDAD DIMENSIONAL, DE FORMA Y PRECISIÓN* PROPIEDADES MECÁNICAS* FACILIDAD DE FABRICACION

fundiciones grises laminares

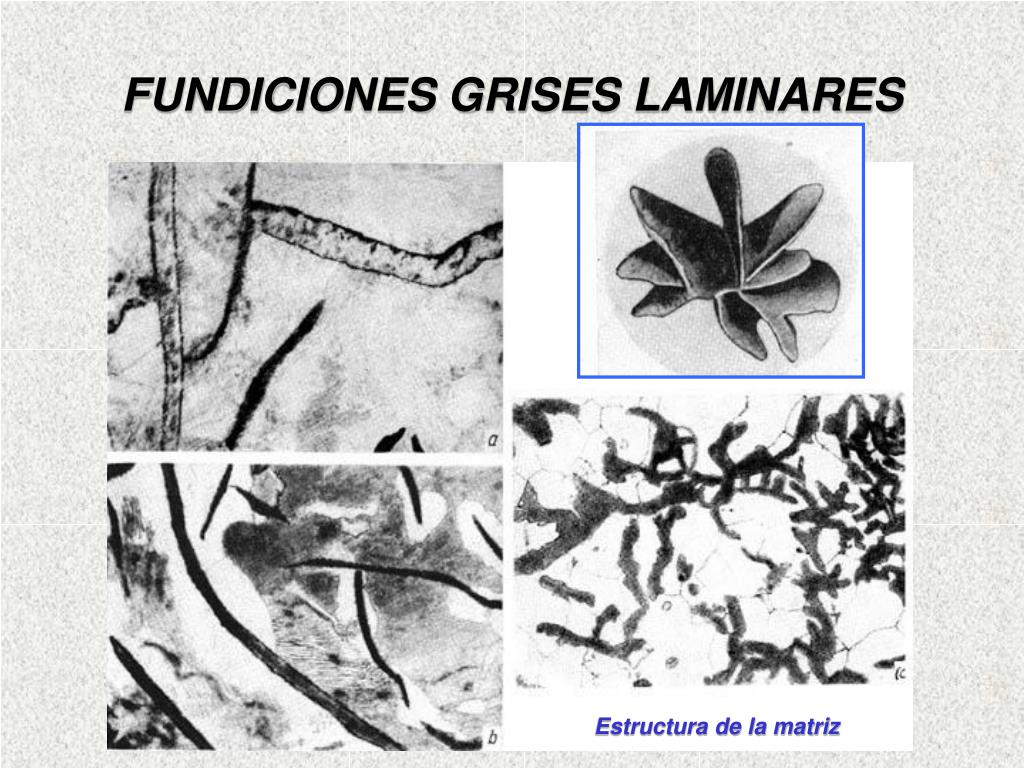

FUNDICIONES GRISES LAMINARES

Estructura de la matriz

slide10

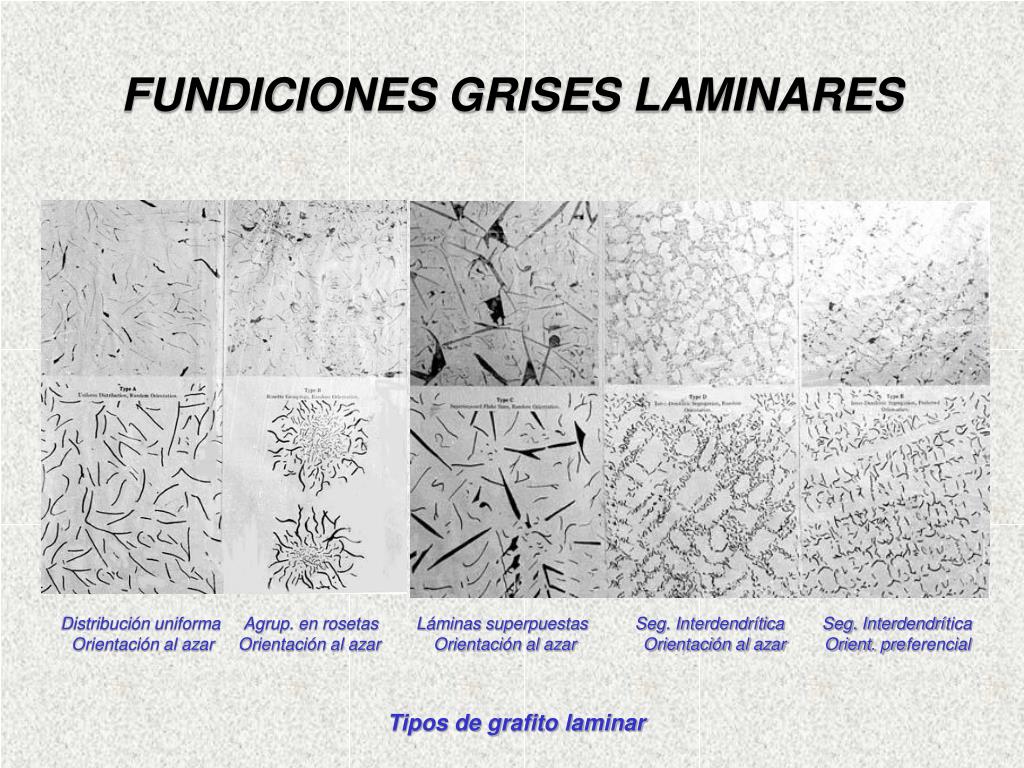

FUNDICIONES GRISES LAMINARES

Distribución uniforma Agrup. en rosetas Láminas superpuestas Seg. Interdendrítica Seg. Interdendrítica Orientación al azar Orientación al azar Orientación al azar Orientación al azar Orient. preferencialTipos de grafito laminar

slide11

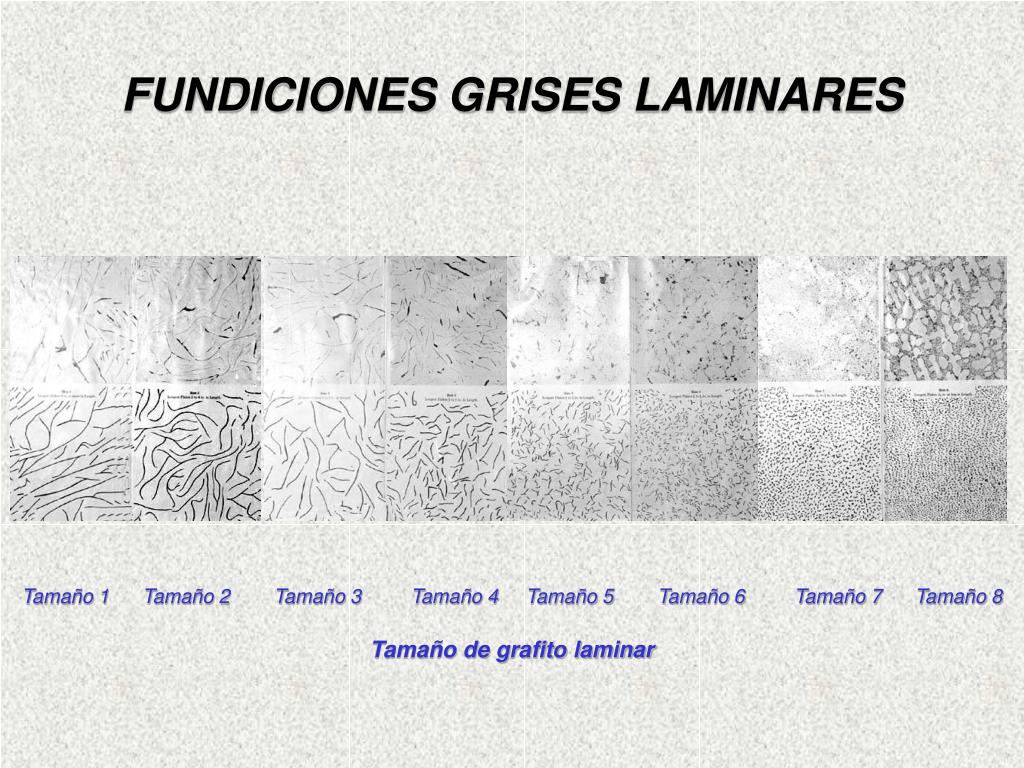

FUNDICIONES GRISES LAMINARES

Tamaño 1 Tamaño 2 Tamaño 3 Tamaño 4 Tamaño 5 Tamaño 6 Tamaño 7 Tamaño 8Tamaño de grafito laminar
