Presentation Transcript
slide2
Las fundiciones, como los aceros, son en esencia aleaciones de hierro y carbono pero con un % carbono que varía entre 2.1% y 6,67%.
  • A diferencia de los aceros presentan grafito libre en su estructura con diversas formas además del C mezclado intimamente con el Fe.
  • Generalmente llevan también Silico en su composicón.

(A exepción de la F. blanca que sólo presenta C intimamente ligado al Fe y no lleva silicio)

slide3

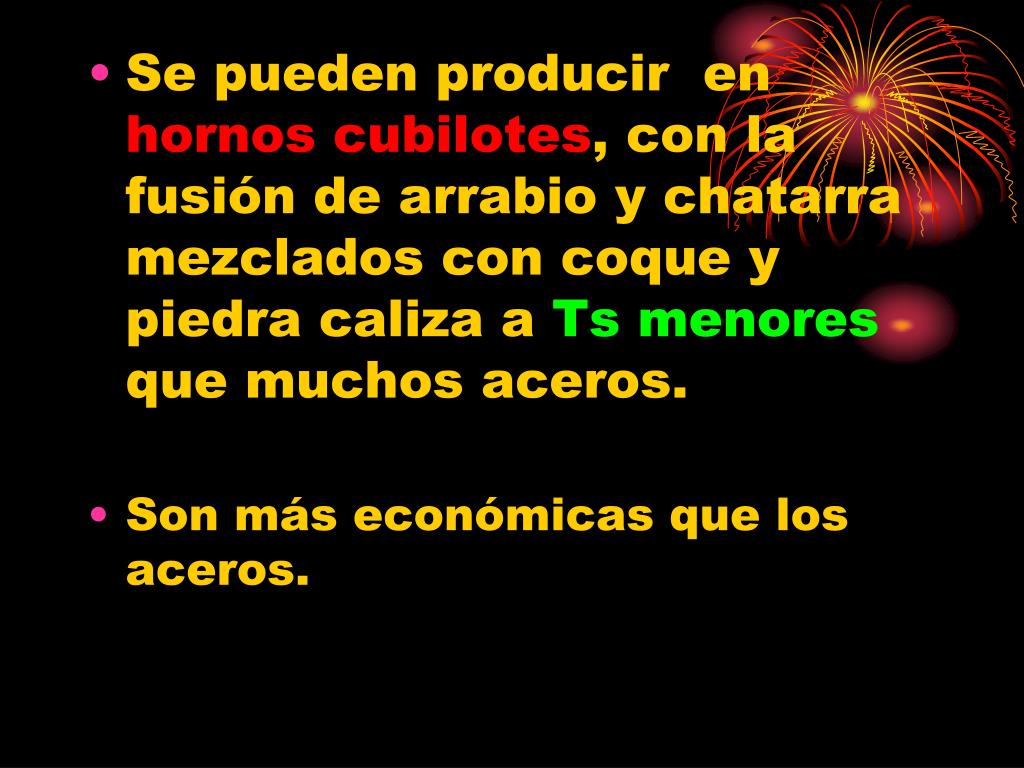

Se pueden producir en hornos cubilotes, con la fusión de arrabio y chatarra mezclados con coque y piedra caliza a Ts menores que muchos aceros.
  • Son más económicas que los aceros.
slide6

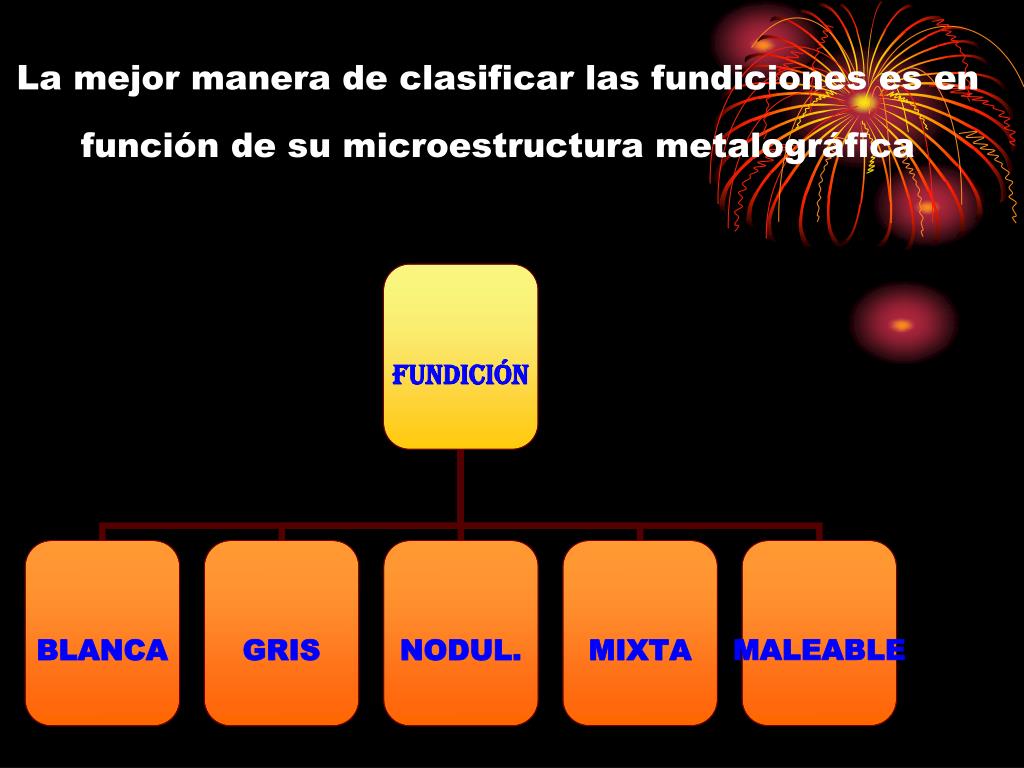

ESTRUCTURA de las Fundiciones
  • El carbono puede encontrarse en la fundición combinado con el hierro en forma de cementita, perlita, o bien libre en forma de grafito.
  • Además puede aparecer ferrita y martensita.
slide7
La forma y distribución de las partículas de carbono libre en la estructura influyen considerablemente en las propiedades físicas de la fundición
slide8

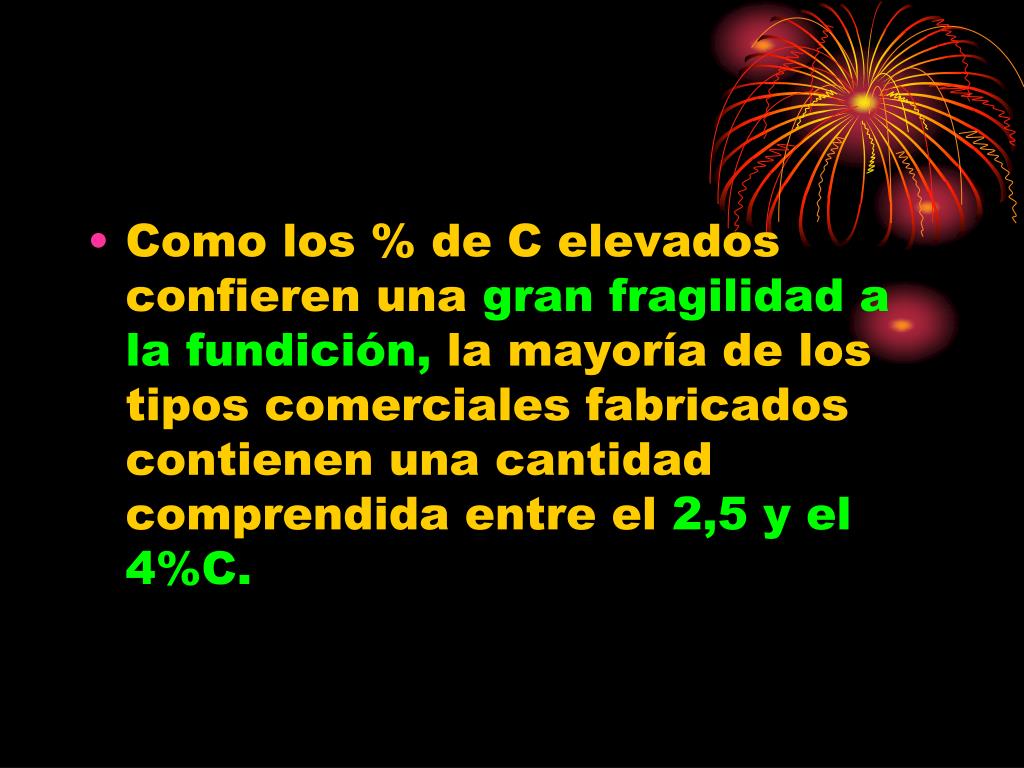

Como los % de C elevados confieren una gran fragilidad a la fundición, la mayoría de los tipos comerciales fabricados contienen una cantidad comprendida entre el 2,5 y el 4%C.
slide9
FUNDICIÓN BLANCA
  • El C aparece en forma de cementita y también puede aparecer en algunas regiones la cenentita combianda con la ferrita para dar perlita
  • Hablando en general se podría decir (sin mucho rigor) que son aceros donde el % de C se nos fue de las manos o se nos pasó de 2.1% pero por su fragilidad y propiedades se consideran fundiciones.
slide10

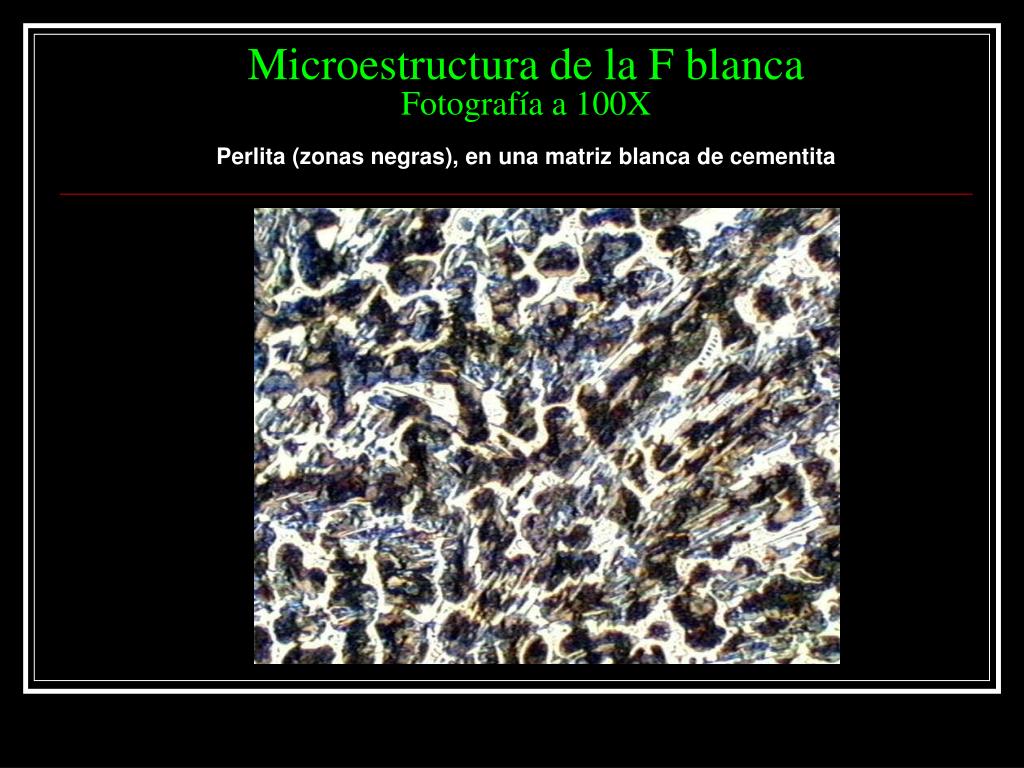

Microestructura de la F blancaFotografía a 100XPerlita (zonas negras), en una matriz blanca de cementita
slide11

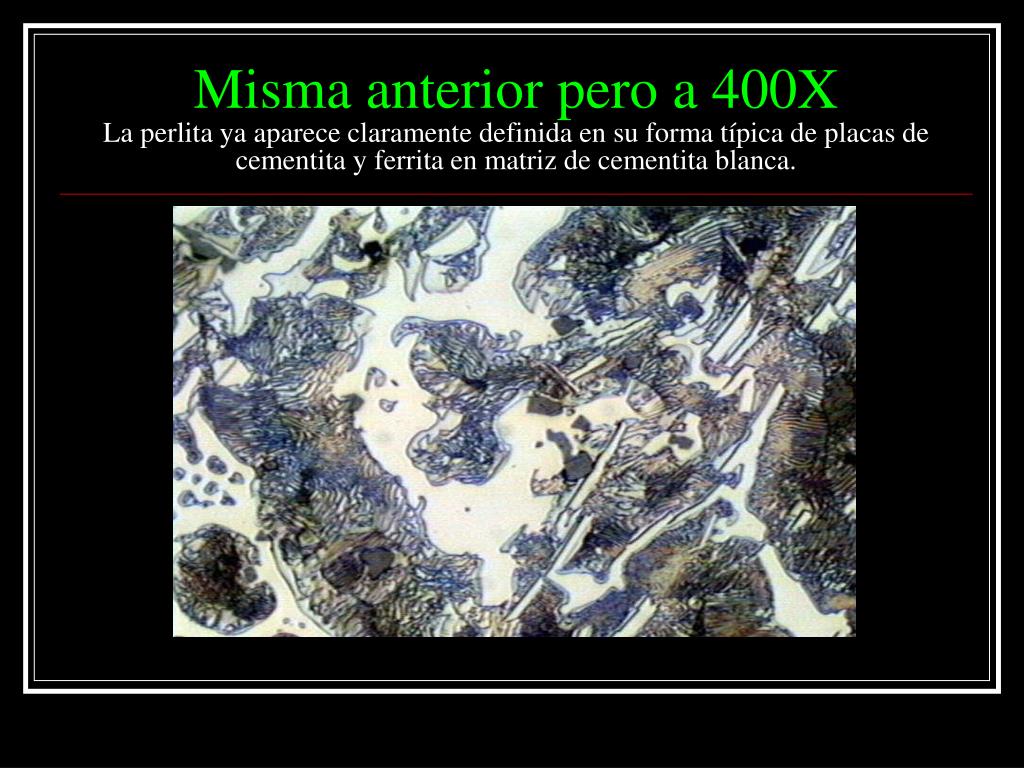

Misma anterior pero a 400XLa perlita ya aparece claramente definida en su forma típica de placas de cementita y ferrita en matriz de cementita blanca.

slide13
Estas fundiciones blancas se caracterizan por:
  • Su alta dureza.
  • Resistencia al desgaste.
  • Alta fragilidad.
  • Su nombre se debe al color de su fractura.
slide14
USOS
  • Molinos de bolas.
  • Algunos tipos de estampas de estirar.
  • En las boquillas de extrusión.
  • También se utiliza en grandes cantidades, como material de partida, para la fabricación de fundición maleable.
fundici n maleable
FUNDICIÓN MALEABLE

Fe3C 3Fe + C

La tendencia que presenta la cementita a dejar en libertad el carbono a T alta, constituye la base de la fabricación de la fundición maleable.

slide16
La maleabilización tiene por objeto transformar todo el carbono que está como cementita en la fundición blanca, en nódulos irregulares de grafito en forma de gota de mancha de tinta.
slide17

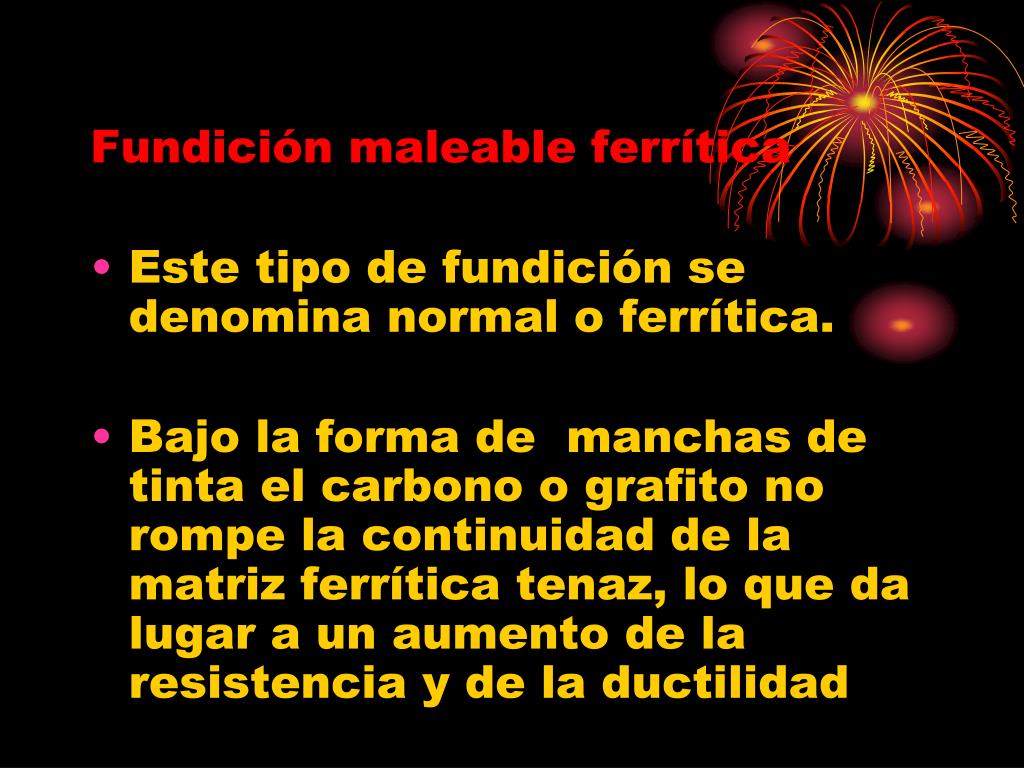

Fundición maleable ferrítica
  • Este tipo de fundición se denomina normal o ferrítica.
  • Bajo la forma de manchas de tinta el carbono o grafito no rompe la continuidad de la matriz ferrítica tenaz, lo que da lugar a un aumento de la resistencia y de la ductilidad
slide18

Estructura típica de una Fundición Maleable Ferrítica.Obsérvece los granos de ferrita que conforman la matriz ferrítica y el grafito en forma de mancha de tinta.

influencia de la v de enf en la formaci n de la ferrita o de la perlita

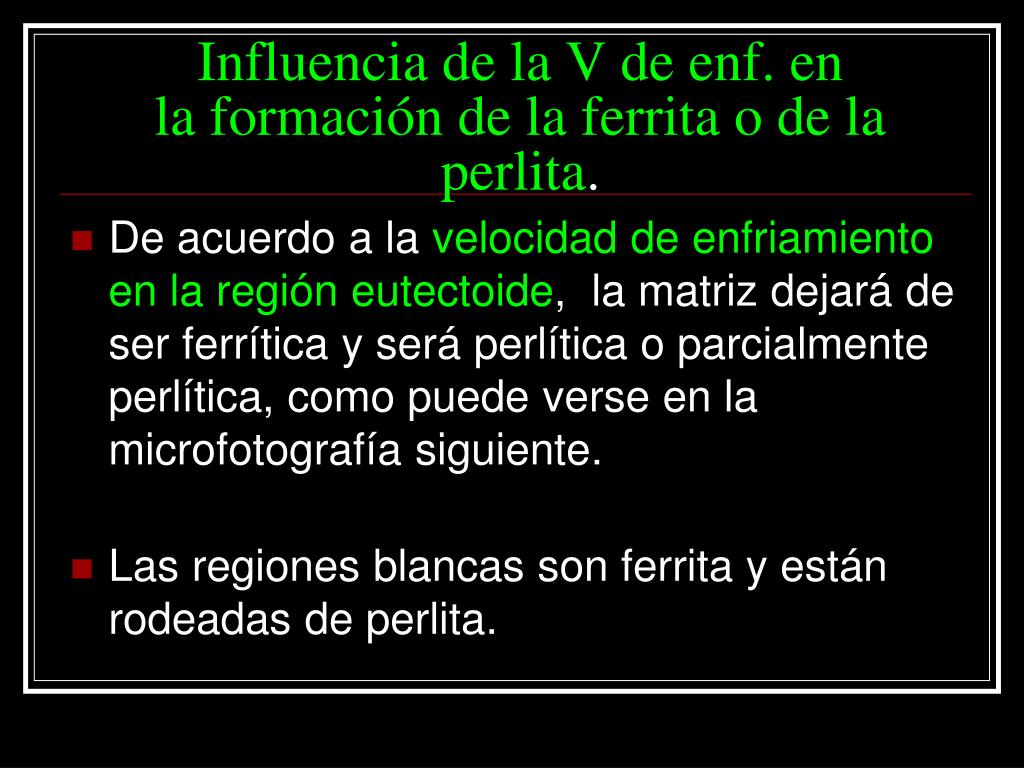

Influencia de la V de enf. en la formación de la ferrita o de la perlita.
  • De acuerdo a la velocidad de enfriamiento en la región eutectoide, la matriz dejará de ser ferrítica y será perlítica o parcialmente perlítica, como puede verse en la microfotografía siguiente.
  • Las regiones blancas son ferrita y están rodeadas de perlita.
slide21

Bella microfotografía de una F. maleable donde se ve el Grafito rodeado de Ferrita y esta a su vez de Perlita. Fotografía a 200X

slide23

Debido al aspecto que presenta estas estructuras al microscopio, se conocen como estructura de ojo de buey .

Misma que anterior pero a 50X

slide25

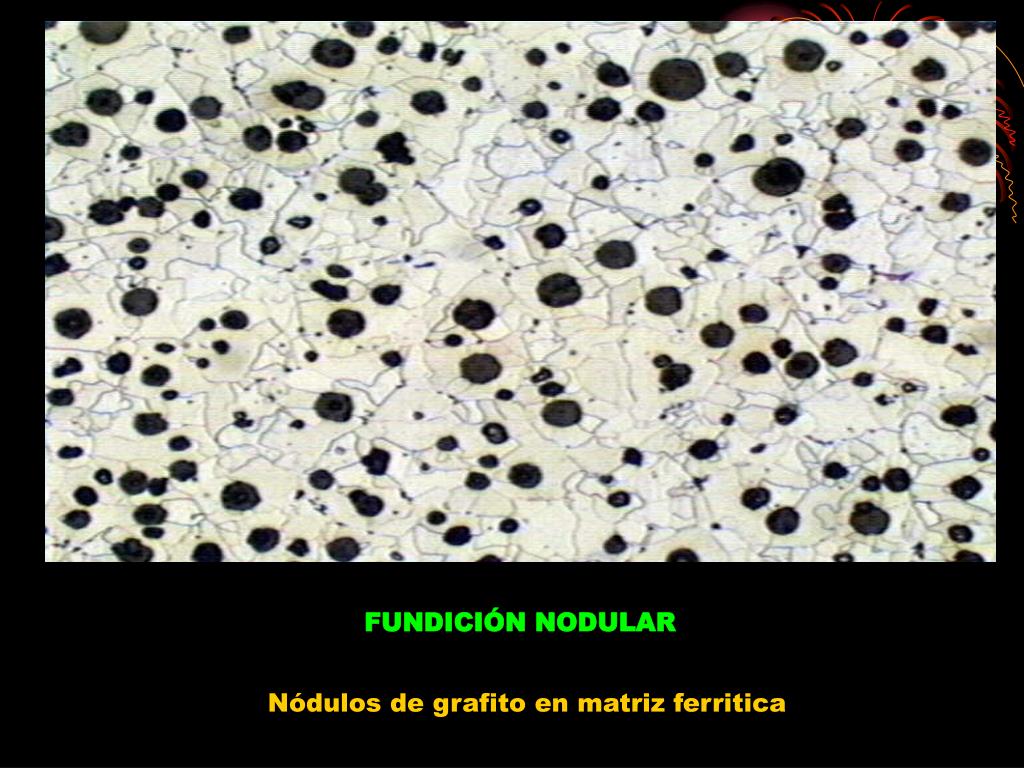

FUNDICIÓN NODULAR

Nódulos de grafito en matriz ferritica

slide27
El C aparece en forma esferoidal, nódulos o esferas minúsculas.
  • Por tanto la continuidad de la matriz se interrumpe mucho menos que cuando se encuentra en forma laminar o de manchas
mejores propiedades mec nicas de la f nodular
Mejores propiedades mecánicas de la F Nodular.
  • Lo anterior da lugar a una resistencia a la tracción y tenacidad mayores que en la fundición gris ordinaria y la maleable.
diferencia entre la nodular y la maleable

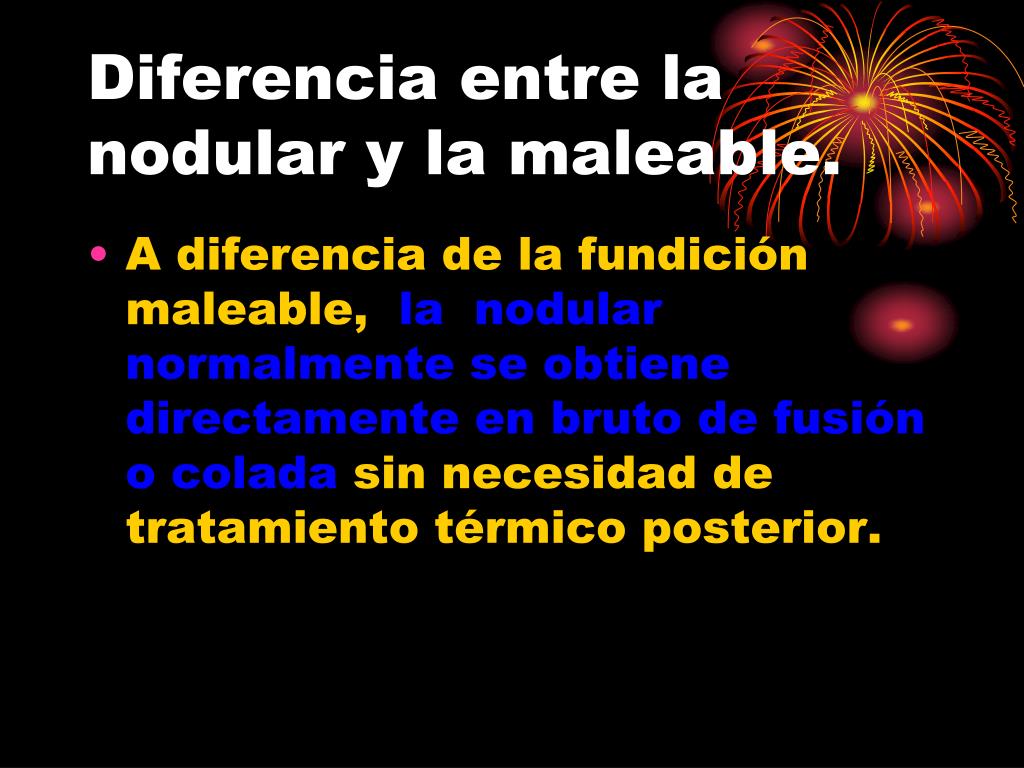

Diferencia entre la nodular y la maleable.
  • A diferencia de la fundición maleable, la nodular normalmente se obtiene directamente en bruto de fusión o colada sin necesidad de tratamiento térmico posterior.
slide30

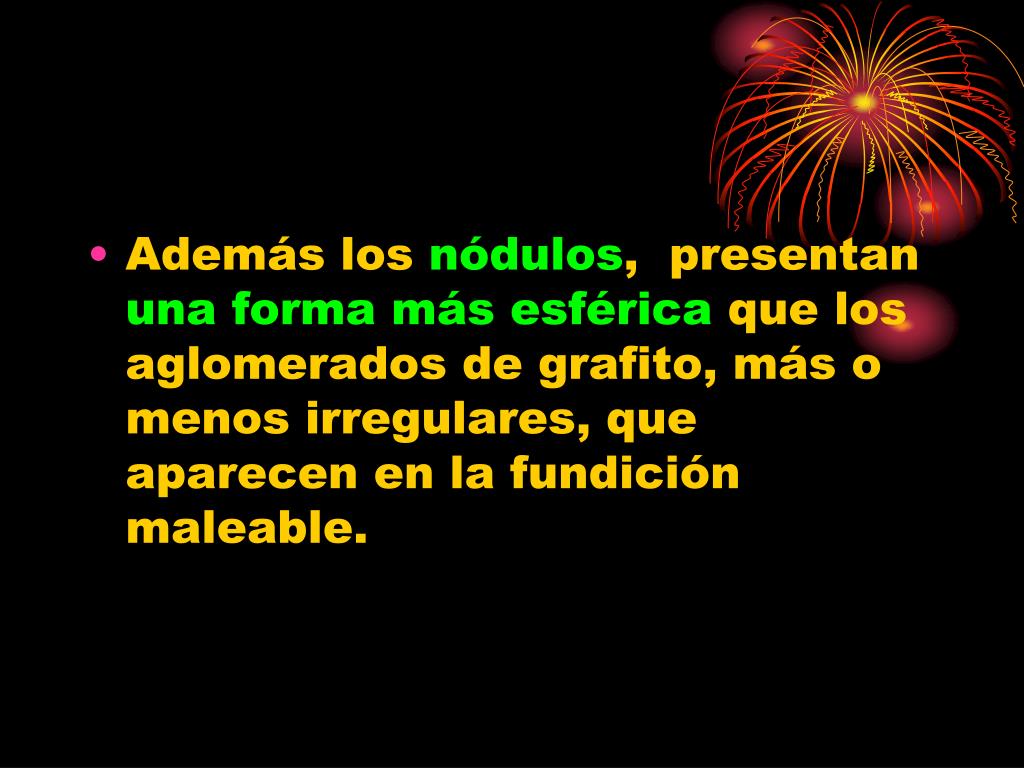

Además los nódulos, presentan una forma más esférica que los aglomerados de grafito, más o menos irregulares, que aparecen en la fundición maleable.
slide31

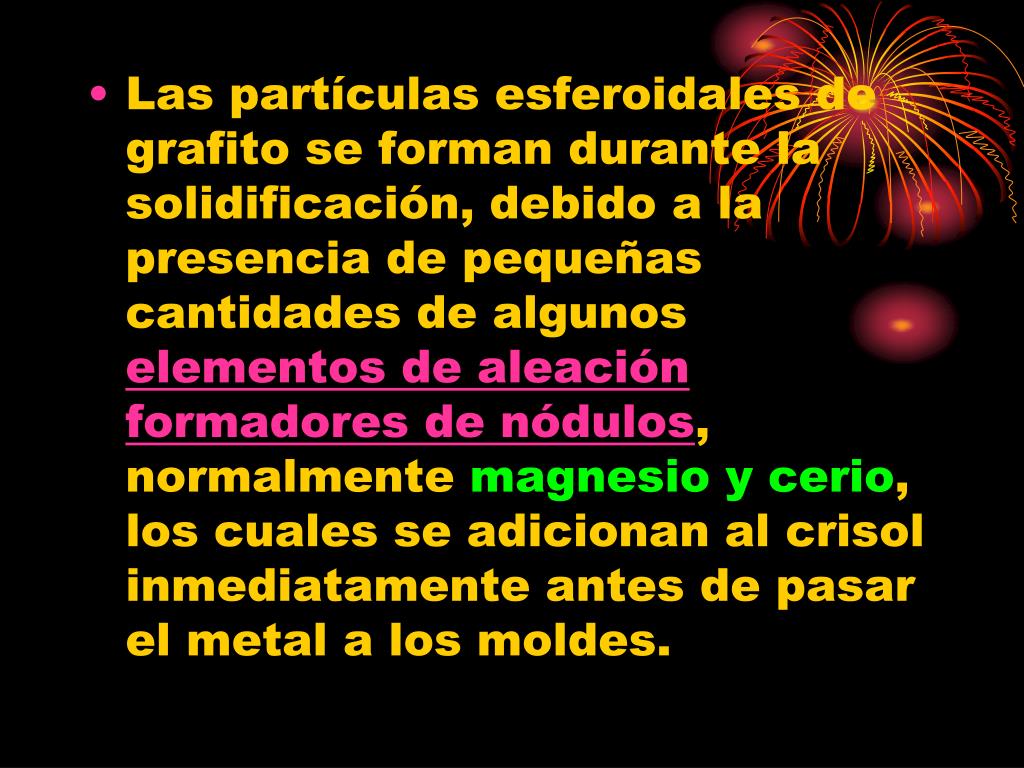

Las partículas esferoidales de grafito se forman durante la solidificación, debido a la presencia de pequeñas cantidades de algunos elementos de aleación formadores de nódulos, normalmente magnesio y cerio, los cuales se adicionan al crisol inmediatamente antes de pasar el metal a los moldes.
slide32

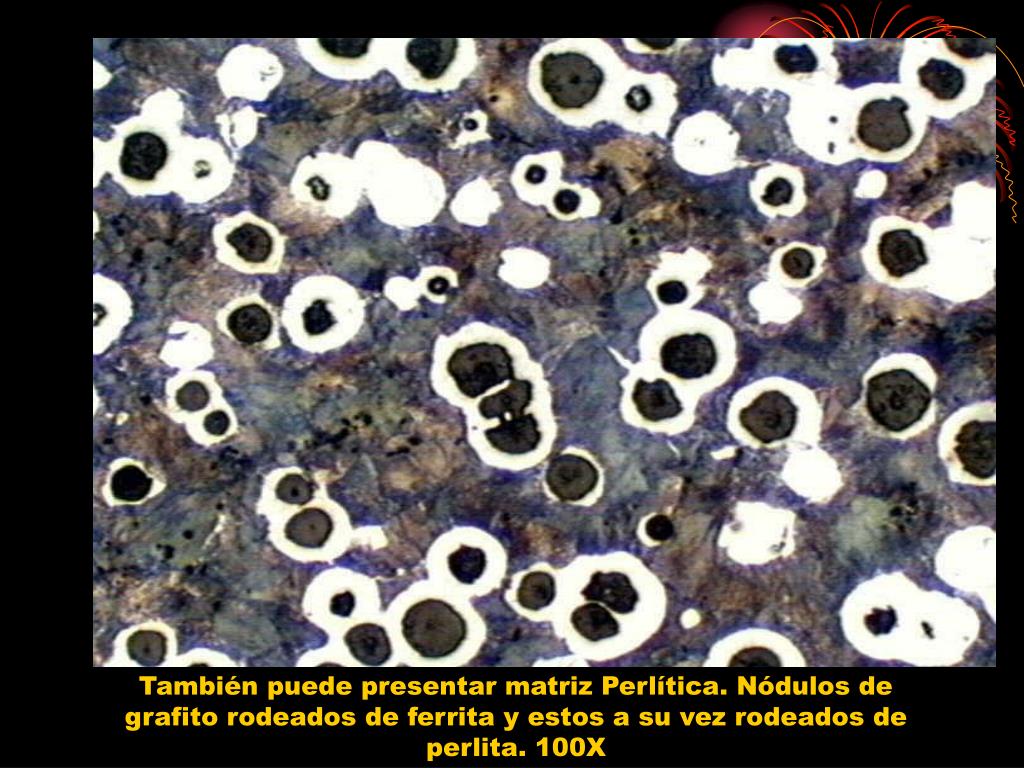

También puede presentar matriz Perlítica. Nódulos de grafito rodeados de ferrita y estos a su vez rodeados de perlita. 100X

slide35
Esta microestructura produce propiedades deseables como alta ductilidad, resistencia, buen maquinado, buena fluidez para la colada, buena capacidad de endurecerce y tenacidad.
  • No puede ser tan dura como la fundición blanca, salvo que la sometan a un tratamiento térmico, superficial, especial.
slide38
La mayoría de las fundiciones grises son aleaciones hipoeutécticas que contienen entre 2,5 y 4% de carbono.
  • Presentan una alta resistencia a la vibración.
factores que ayudan a la grafitizaci n

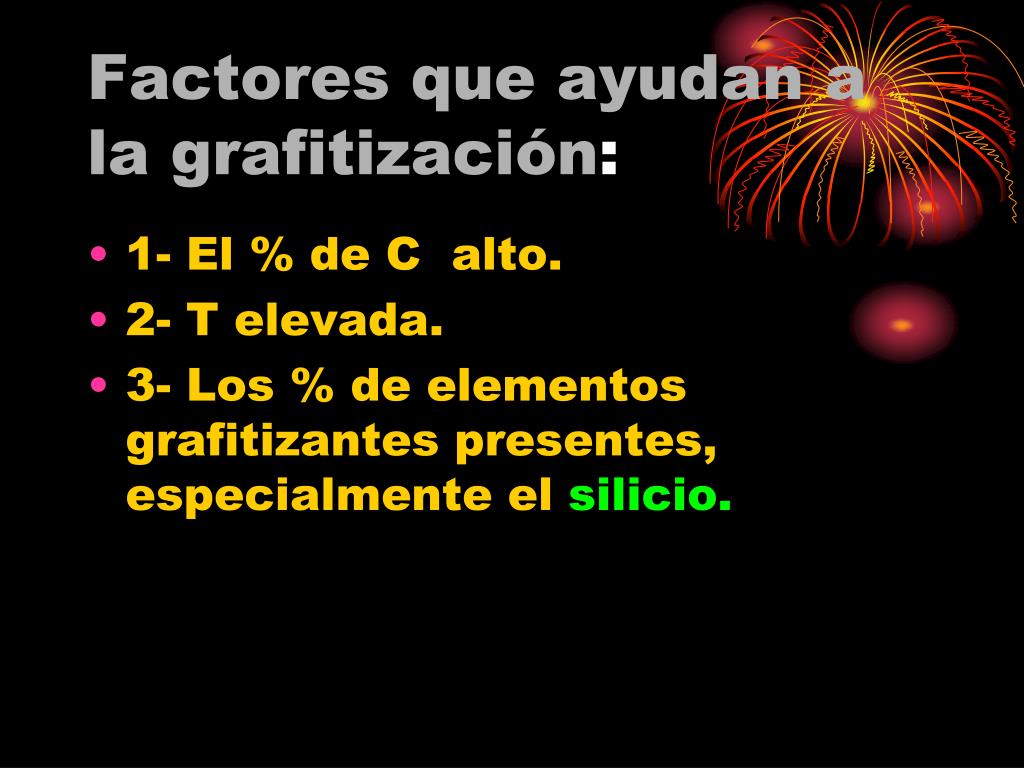

Factores que ayudan a la grafitización:
  • 1- El % de C alto.
  • 2- T elevada.
  • 3- Los % de elementos grafitizantes presentes, especialmente el silicio.
slide40

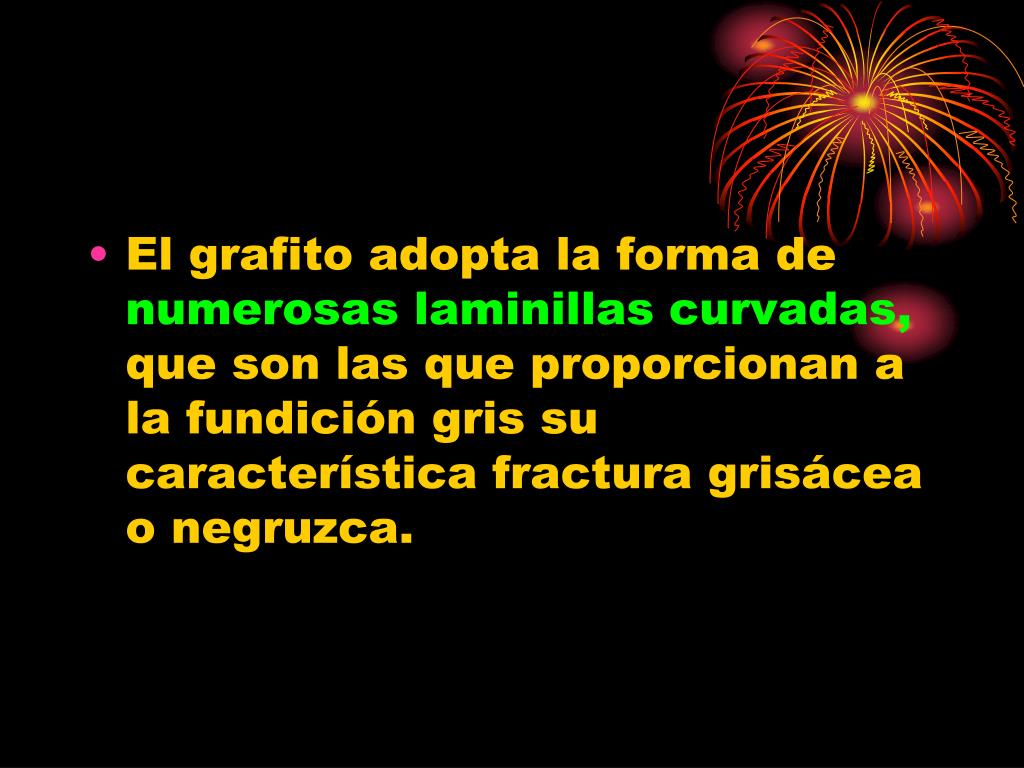

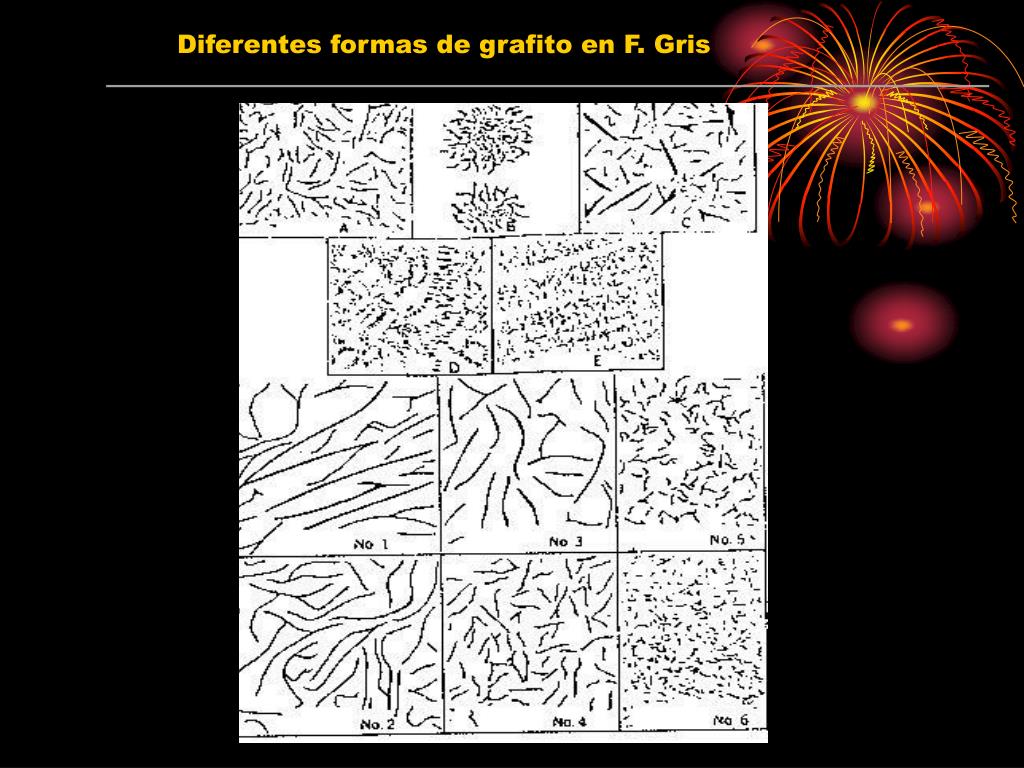

El grafito adopta la forma de numerosas laminillas curvadas, que son las que proporcionan a la fundición gris su característica fractura grisácea o negruzca.
sus propiedades son
Sus propiedades son
  • Alta resistencia a la compresión
  • Resistencia a la fatiga térmica
  • Amortiguamiento contra la vibración.
fundiciones atruchadas
Fundiciones atruchadas
  • Son intermedias entre la blanca y la gris, poseen propiedades intermedias entre ambas fundiciones y su fractura presenta ambos colores característicos.
fundiciones aleadas
Fundiciones aleadas
  • Las fundiciones aleadas son aquellas que contienen Ni, Cr, Mo, Cu, etc., en % suficientes para mejorar las propiedades mecánicas de las fundiciones ordinarias o para comunicarles alguna otra propiedad especial, como alta resistencia al desgaste, alta resistencia a la corrosión,al calor etc.
efectos de los elementos de aleaci n en las fundiciones
EFECTOS DE LOS ELEMENTOS DE ALEACIÓN EN LAS FUNDICIONES.
  • Los elementos de aleación mejoran las propiedades como alta resistencia a la tracción, al desgaste, a las altas temperaturas, a la corrosión, etc.
  • Ejercen una acción muy importante y compleja sobre la grafitización.
clasificacion de las fundiciones aleadas
CLASIFICACION DE LAS FUNDICIONES ALEADAS.
  • 1. Fundiciones de baja y media aleación

2. Fundiciones de mayor % de aleación

slide54
PROPIEDADES GENERALES DE LAS FUNDICIONES
  • 1 -La ductilidad es muy baja, por lo que no puede laminarse, estirarse o deformarse a temperatura ambiente.
  • 2-La mayor parte de ella no es maleable a ninguna temperatura.
slide55
3- Sin embargo, funden a T menores que el acero.
  • 4- Pueden llenar el molde fácilmente o sea que son muy fluidas y por tanto permiten la fabricación de formas muy complicadas en piezas que usualmente se mecanizan después a las dimensiones requeridas.
slide56
5.Son más maquinables que los aceros.
  • 6 No requieren equipos ni hornos costosos.
  • 8. Absorben las vibraciones y actúan como autolubricantes.
  • 9. Resistentes al choque térmico, a la corrosión y al desgaste.
