Presentation Transcript
Modulasi amplitudo

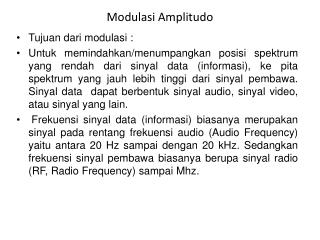

ModulasiAmplitudo

  • Tujuandarimodulasi :

  • Untukmemindahkan/menumpangkanposisispektrum yang rendahdarisinyal data (informasi), ke pita spektrum yang jauhlebihtinggidarisinyalpembawa. Sinyal data dapatberbentuksinyal audio, sinyal video, atausinyal yang lain.

  • Frekuensisinyaldata (informasi) biasanyamerupakansinyalpadarentangfrekuensi audio (Audio Frequency) yaituantara 20 Hz sampaidengan20 kHz. Sedangkanfrekuensisinyalpembawabiasanyaberupasinyal radio (RF, Radio Frequency) sampaiMhz.


Modulasi amplitudo

  • KarenaRadiasigelombangelektromagnetikaakanberlangsungdenganefisien, jikaukuranantenanyasebandingdenganpanjanggelombang.

  • Contoh : data 1 berfrekuensi f1 = 3 kHz

    λ = c / f λ = 100 km

    data 2 berfrekuensi f2 = 300 MHz

    λ = c / f λ = 1 m

    dan c = 3.108m/s dan f (1/s)


Modulasi amplitudo

Sinyalpembawa Modulator Sinyaltermodulasi

berfrekuensitinggiberfrekuensitinggi

Sinyaldata (sinyalpemodulasi)

berfrekuensirendah

  • sinyalpemodulasi : em= Vmsin ωmt

    sinyalpembawa : ec= Vcsin ωct

    sinyaltermodulasi : eAM = Vc(1 + m sin ωmt ) sin ωct

    = Vc . sin ωct + ½ m.Vc.cos(ωc- ωm) t

    - ½ m.Vc.cos(ωc+ ωm) t

  • Vc: amplitudomaksimumsinyalpembawa

  • Vm: amplitudomaksimumsinyalpemodulasi

  • m : indeksmodulasi AM

  • ωc: frekuensisudutsinyalpembawa (radian/detik)

  • ωm: frekuensisudutsinyalpemodulasi(radian/detik)

    dengan ω = 2π f ,


Modulasi amplitudo

  • pembawa = Vc . sin ωct

  • sisibawah (LSB) Lower Side Band : ½ m.Vc.cos(ωc- ωm) t

  • sisiatas (USB ) Upper Side Band ½ m.Vc.cos(ωc+ ωm) t

Sinyalpemodulasi

Sinyalpembawa


Modulasi amplitudo

eAM

Spektrum frekuensi sinyal termodulasi AM

Sinyaltermodulasi AM


Indeks modulasi am m
IndeksModulasiAM ( m )

Indeksmodulasi (m) mempunyairentangantara 0 dan 1.

m = 0 tidakadapemodulasian

m = 1 pemodulasianmaksimal

m = Vm / Vc

Dalampersen ( M ) = Vm/ Vc X 100%


Dsbfc double side band full carrier
DSBFC (Double Side Band Full Carrier)

  • SinyaltermodulasiAMterdiridaritigakomponenyaitukomponenpembawa, komponenbidangsisiatas, dankomponenbidangsisibawah.

  • Sinyaliniditransmisikanataudipancarkansecarakeseluruhankearahpenerima. Transmisisemacaminidisebuttransmisi DSBFC (Double Side Band Full Carrier) yang berartipemancaranduabidangsisi (atasdanbawah) berikutdengankomponenpembawanya. Jenistransmisi yang demikianmembutuhkanlebarbidangsebesar2 fm, dengan fmadalahfrekuensitertinggisinyalpemodulasi.


Modulasi amplitudo

  • Amplitudopuncakkomponenpembawamerupakanbagian yang terbesar, yaituVc. Sedangkankeduakomponen yang lain mempunyaiamplitudopuncak yang sama, yaitu ½ .m.Vc

  • Mngalamkerugiankarenakomponenpembawadengandaya yang terbesardariketigakomponen yang adaini, sebenarnyatidakmembawainformasiapapun.


Dsbsc double side band suppressed carrier
DSBSC (Double Side Band Suppressed Carrier)

  • Jenistransmisisinyaltermodulasi AM dimanakomponenpembawanyatelahditekanmenjadi nol. Padajenisini, lebarbidang yang dibutuhkansamadenganlebarbidang yang dibutuhkanpadatransmisi DSBFC.


Modulasi amplitudo

Sinyal DSBSC (a) domain waktu (b) domain frekuensi


Ssb single side band
SSB : Single Side Band

  • mentransmisikansalahsatukomponenbidangsisi, komponen USB atau LSB saja.

  • lebihhematdaya, transmisi SSB jugalebihhematlebarbidang (yaituhanyamembutuhkansetengahdarilebarbidang yang dibutuhkanpadatransmisi DSBFC).



Modulasi amplitudo

1. Sinyalpembawasinusoidadenganfrekuensi 3 kHz mempunyai amplitude puncak 2 Volt dimodulasi AM olehsinyal audio 750 Hz yang mempunyai amplitude puncak 750 mV. Tentukan:

a. Indeksmodulasi AM

b. Persamaangelombang termodulasi AM dan tentukan berapa besar :

amplitudopembawadanωnya

amplitudoLSB danω nya

amplitudoUSB danω nya

  • 2. Jelaskan yang andaketahuitentangprisipdasarpentransmisiantelekomunikasi

  • 3. jelaskansicarasingkatpengubahansinyal analog menjadi data digital
