  1. RG000002 CDMA 1X系统消息 2.0

  2. 引入 手机存在于现实中的各个角落，为了完成用户与他人（或物）之间信息交互的使命，它必须知道一定的网络/系统信息，从而在用户请求某种业务时，可以接入可提供该业务的系统中服务用户。这些特定的网络/系统信息称为系统消息。举一个例子来说，张三要找工作，他明确了自身条件后，就要去找用人单位的信息，包括有哪些单位招人？有什么工种？条件是什么？薪水待遇如何等。这些信息就相当于通讯系统中的系统消息的作用。

  3. 学习目标 • 系统消息概述 • 系统消息分类 • 系统消息内容 • 系统消息应用 • 切换与数据业务消息 学习完本课程，您应该能够了解：

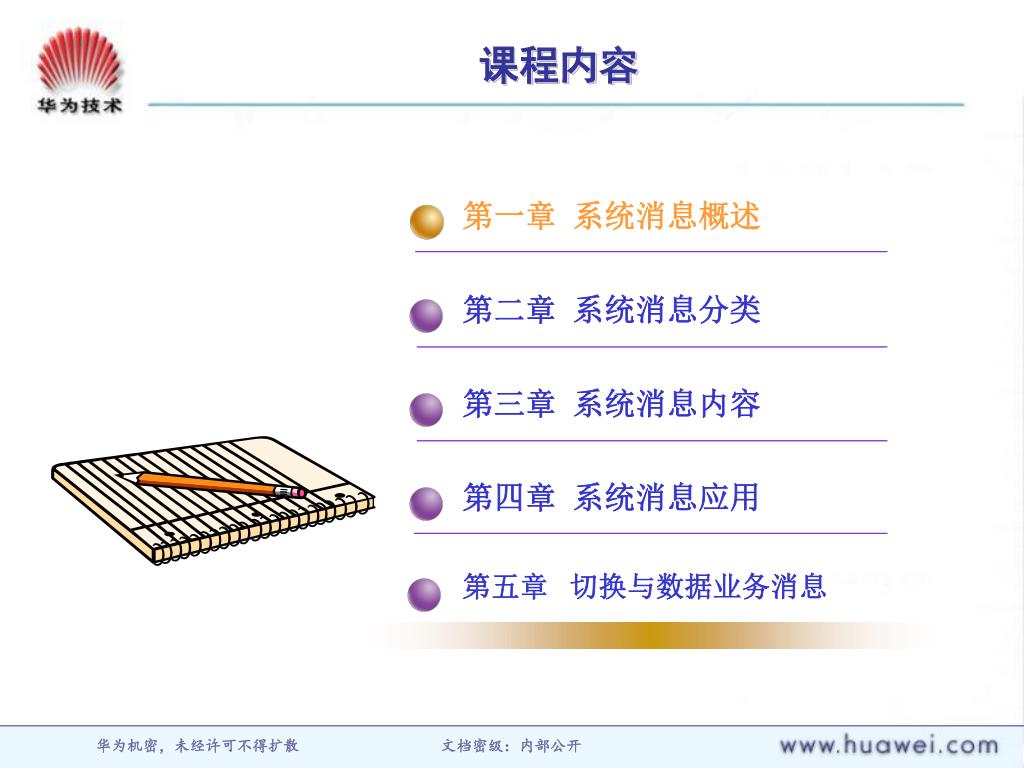

  4. 课程内容 第一章 系统消息概述 第二章 系统消息分类 第三章 系统消息内容 第四章 系统消息应用 第五章 切换与数据业务消息

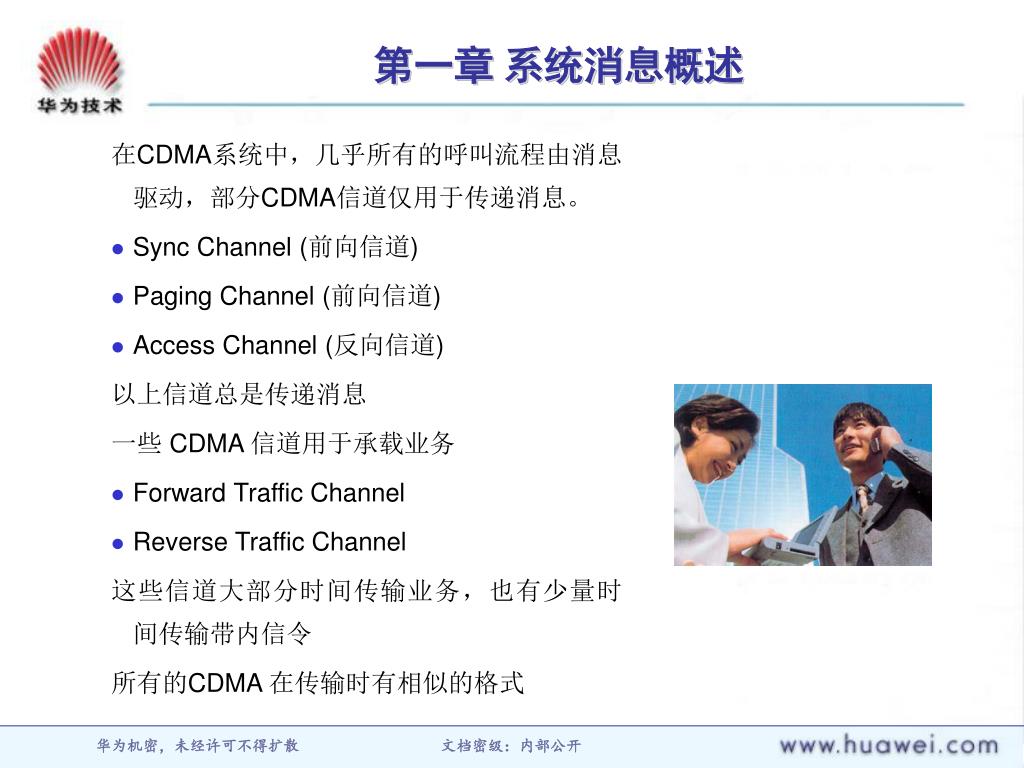

  5. 第一章 系统消息概述 在CDMA系统中，几乎所有的呼叫流程由消息驱动，部分CDMA信道仅用于传递消息。 • Sync Channel (前向信道) • Paging Channel (前向信道) • Access Channel (反向信道) 以上信道总是传递消息 一些 CDMA 信道用于承载业务 • Forward Traffic Channel • Reverse Traffic Channel 这些信道大部分时间传输业务，也有少量时间传输带内信令 所有的CDMA 在传输时有相似的格式

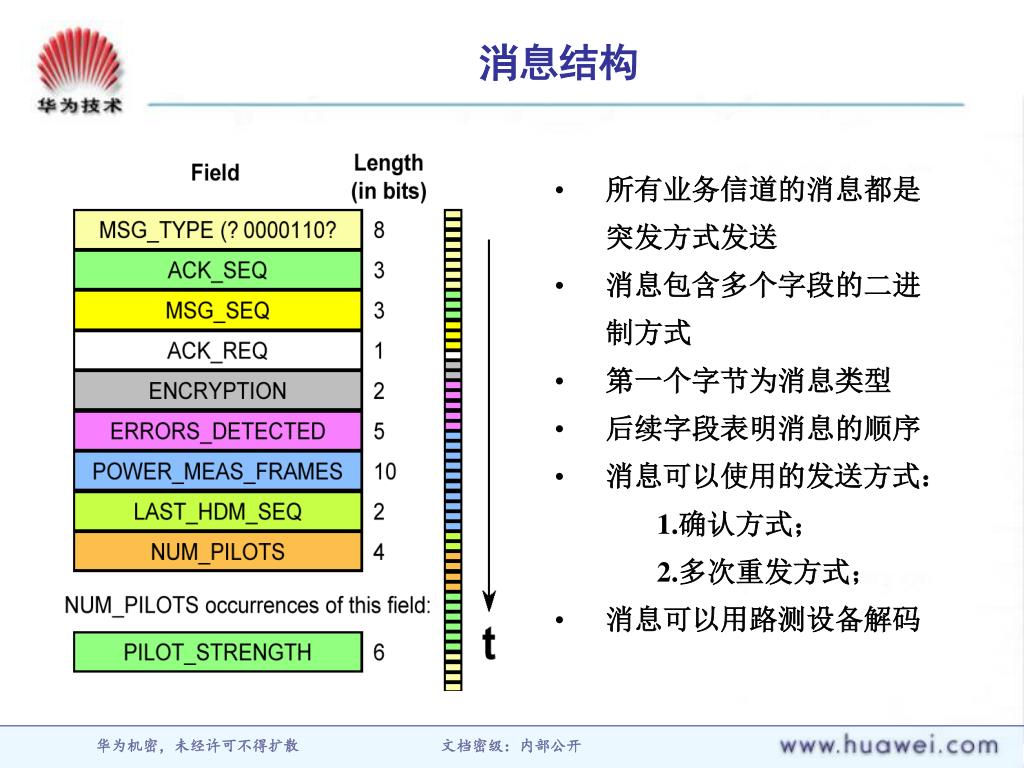

  6. 消息结构 • 所有业务信道的消息都是突发方式发送 • 消息包含多个字段的二进制方式 • 第一个字节为消息类型 • 后续字段表明消息的顺序 • 消息可以使用的发送方式： • 1.确认方式； • 2.多次重发方式； • 消息可以用路测设备解码

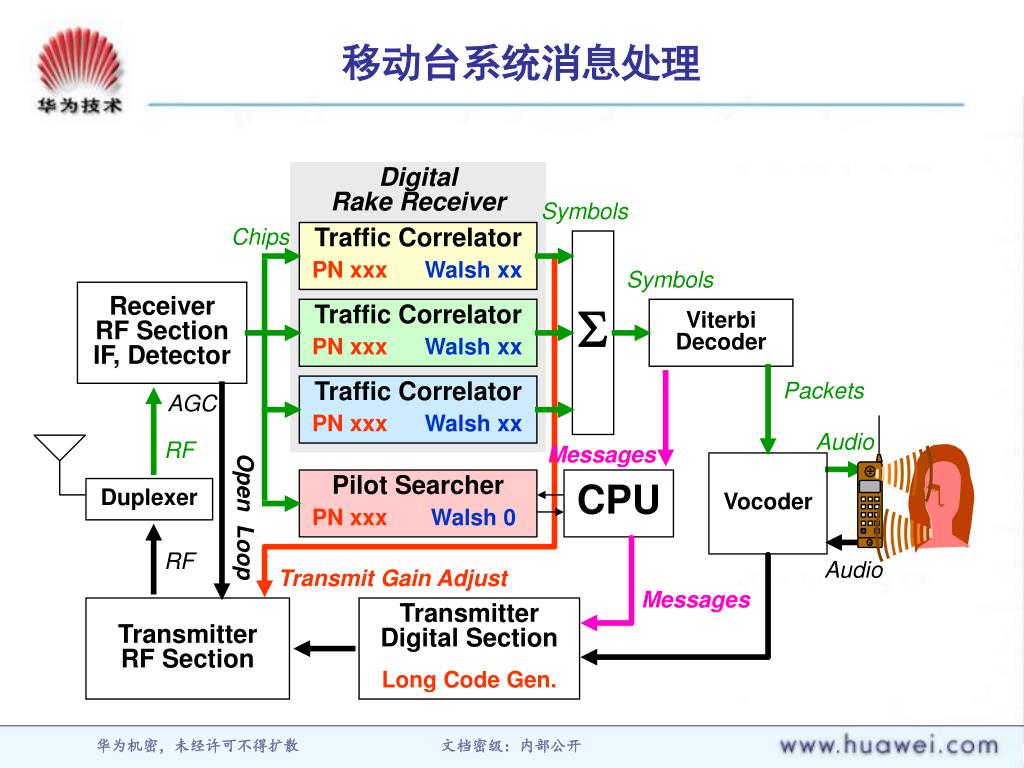

  7. Digital Rake Receiver Symbols Chips Traffic Correlator  PN xxx Walsh xx Symbols Receiver RF Section IF, Detector Traffic Correlator Viterbi Decoder PN xxx Walsh xx Packets Traffic Correlator AGC PN xxx Walsh xx Audio RF Messages Vocoder Pilot Searcher CPU Duplexer Open Loop PN xxx Walsh 0 RF Audio Transmit Gain Adjust Messages Transmitter RF Section Transmitter Digital Section Long Code Gen. 移动台系统消息处理

  8. 课程内容 第一章 系统消息概述 第二章 系统消息分类 第三章 系统消息内容 第四章 系统消息应用 第五章 切换与数据业务消息

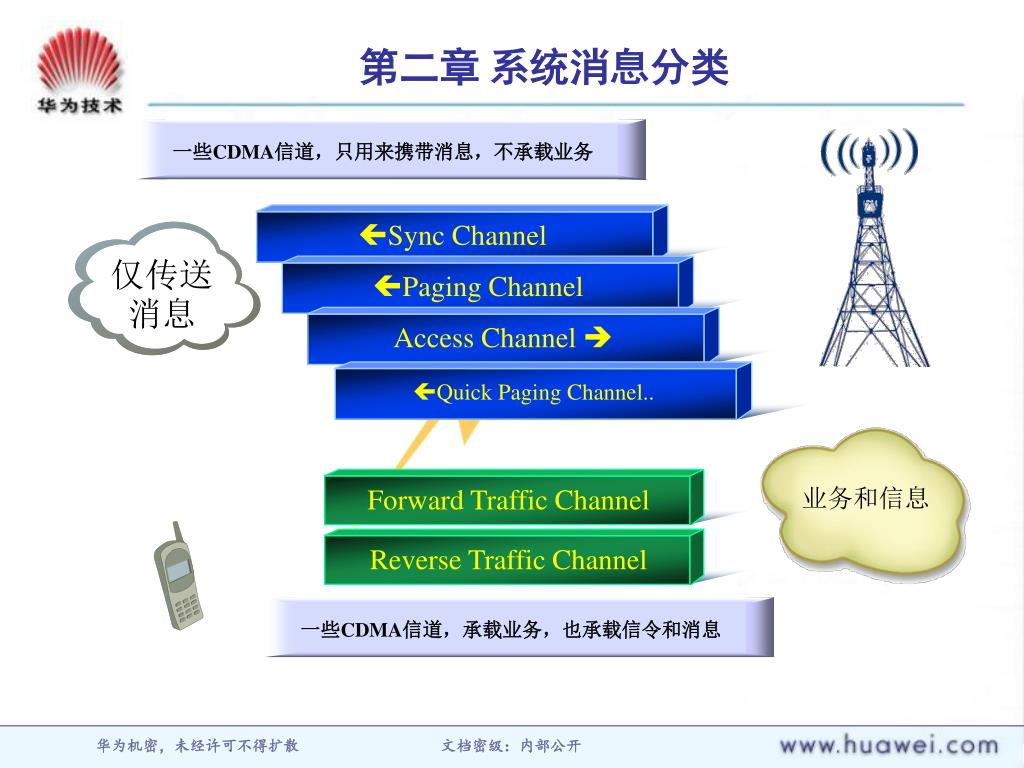

  9. 一些CDMA信道，只用来携带消息，不承载业务 一些CDMA信道，承载业务，也承载信令和消息 Sync Channel Paging Channel Access Channel  Quick Paging Channel.. 仅传送消息 Forward Traffic Channel 业务和信息 ReverseTraffic Channel 第二章 系统消息分类

  10. 系统捕获与空闲状态下的消息

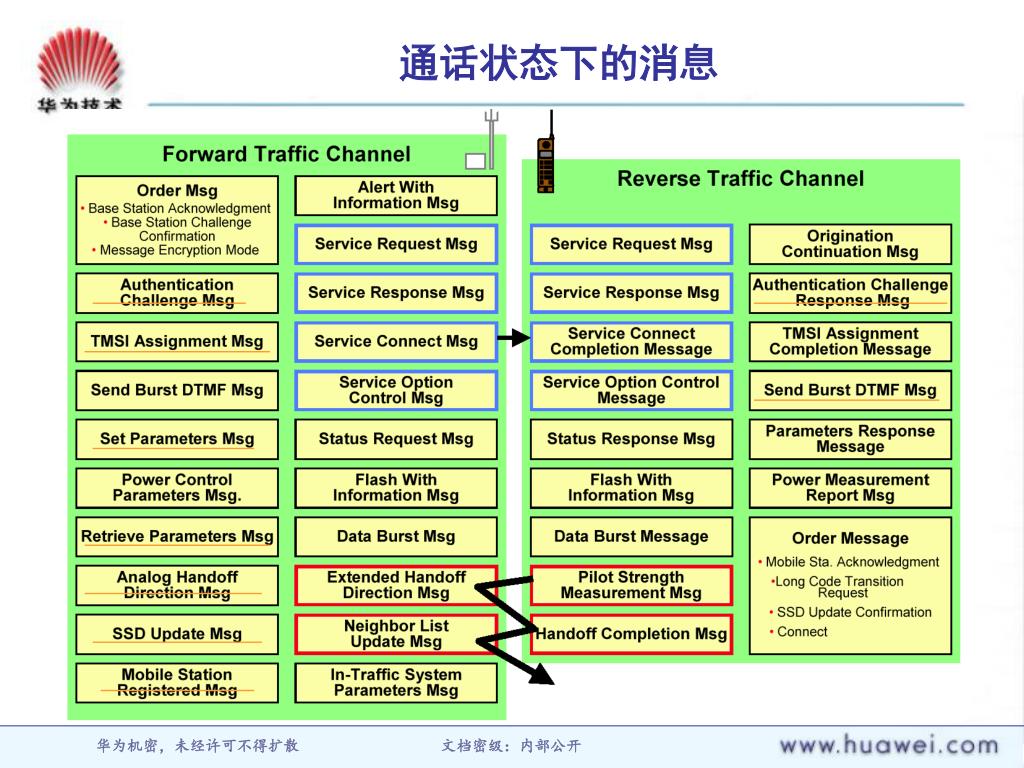

  11. 通话状态下的消息

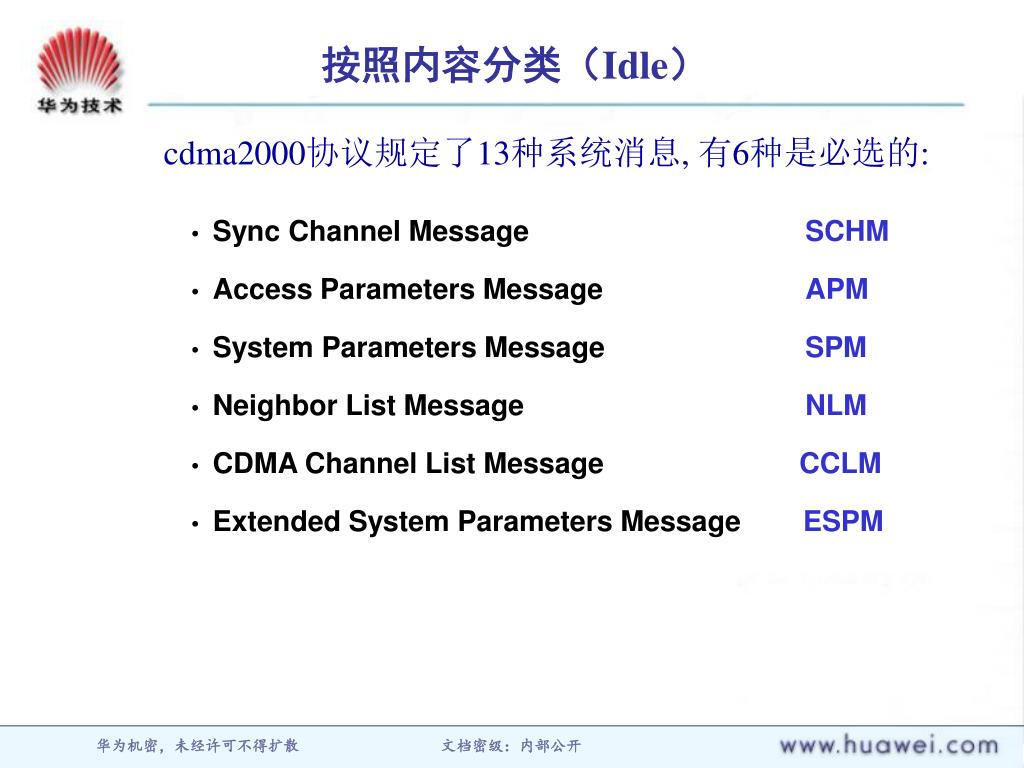

  12. 按照内容分类（Idle） cdma2000协议规定了13种系统消息, 有6种是必选的: • Sync Channel Message SCHM • Access Parameters Message APM • System Parameters Message SPM • Neighbor List Message NLM • CDMA Channel List Message CCLM • Extended System Parameters Message ESPM

  13. 按照内容分类（Idle） cdma2000协议规定下列7种为可选: • Global Service Redirection Message GSRDM • Extended Neighbor List Message ENLM • Extended CDMA Channel List Message ECCLM • Private Neighbor List Message PNLM • General Neighbor List Message GNLM • User Zone Identification Message UZIM • Extended Global Service Redirection Message EGSRDM

  14. 按照内容分类（业务信道） 业务信道上发送的系统消息 • In-traffic System Parameters Message ITSPM 业务在线系统参数消息 • Neighbor List Update MessageNLUM 邻小区列表更新消息 • Extended Neighbor List Update Message ENLUM 扩展邻小区列表更新消息

  15. 问题 • 系统消息在手机什么状态时获得啊？我用路测设备长呼了很长时间，好像没看到很多的系统消息，怎么会是这样？

  16. 解答 • 手机自身状态分为四种：初始化，空闲，接入，业务在线。这四种状态涵盖了手机各项功能和操作。初始化状态主要完成手机对系统的选择；接入状态完成手机与系统间建立连接的过程；业务在线状态完成手机与系统间的业务交互。长呼测试时，手机出于业务在线状态，看到的系统消息只是一部分。可以看出，绝大部分的系统消息获取发生在手机空闲状态。

  17. 课程内容 第一章 系统消息概述 第二章 系统消息分类 第三章 系统消息内容 第四章 系统消息应用 第五章 切换与数据业务消息

  18. 第三章 系统消息的内容 • 第一节 6种必选的系统消息 • 第二节 7种可选的系统消息

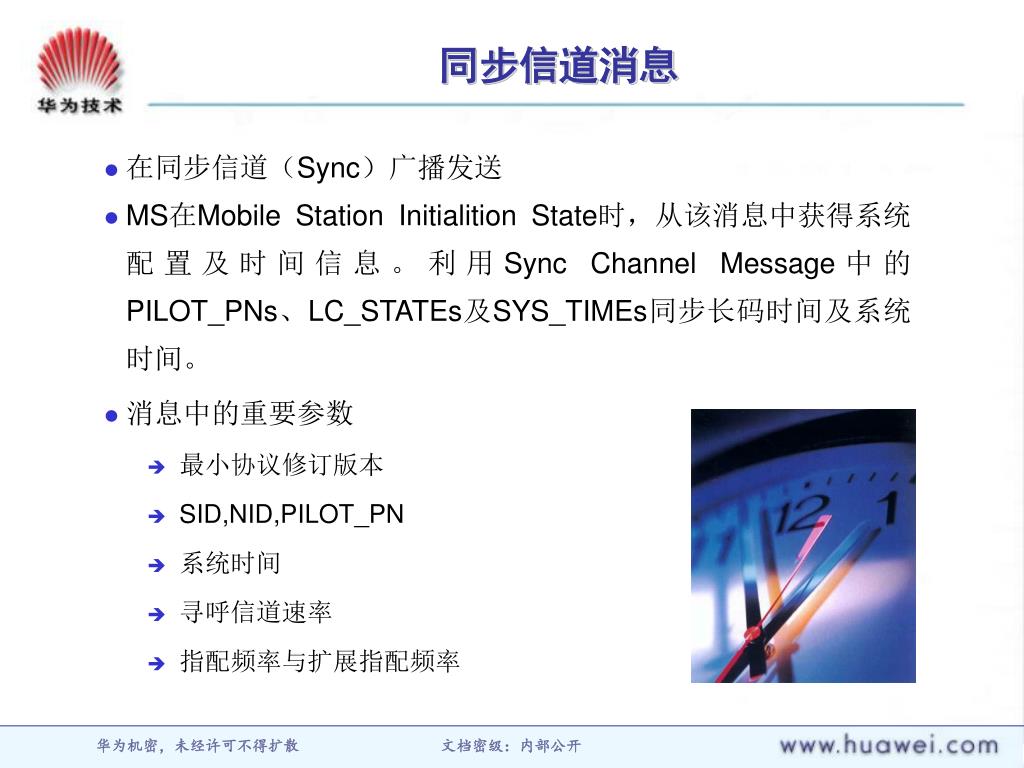

  19. 同步信道消息 • 在同步信道（Sync）广播发送 • MS在Mobile Station Initialition State时，从该消息中获得系统配置及时间信息。利用Sync Channel Message中的PILOT_PNs、LC_STATEs及SYS_TIMEs同步长码时间及系统时间。 • 消息中的重要参数 • 最小协议修订版本 • SID,NID,PILOT_PN • 系统时间 • 寻呼信道速率 • 指配频率与扩展指配频率

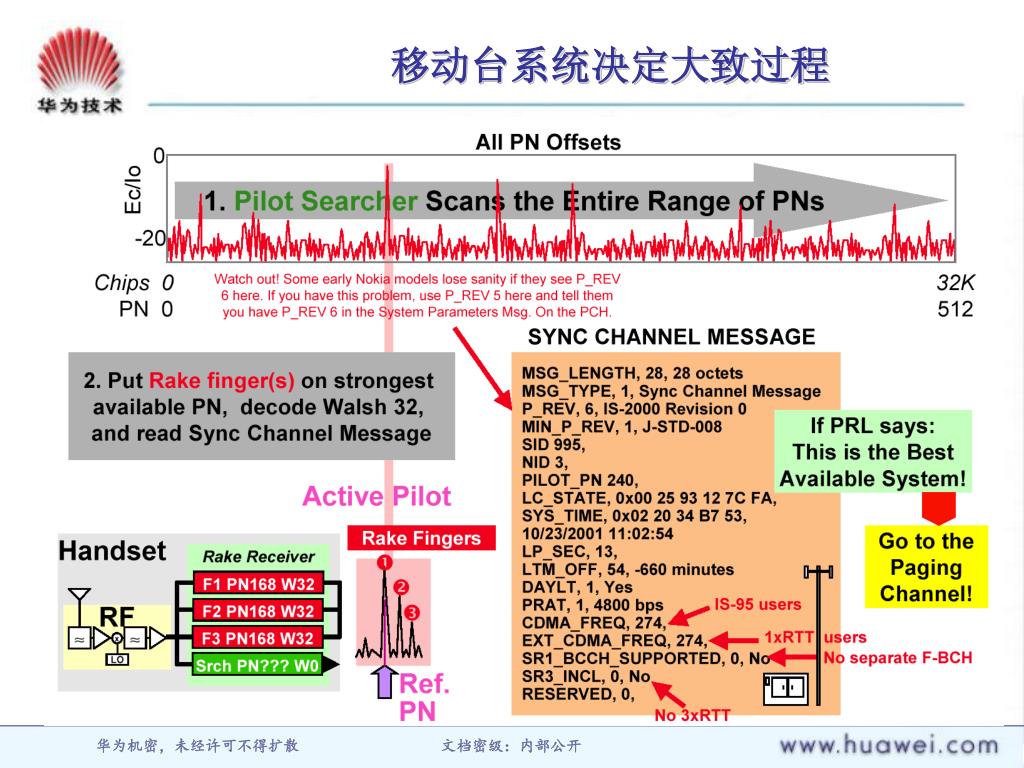

  20. 移动台系统决定大致过程

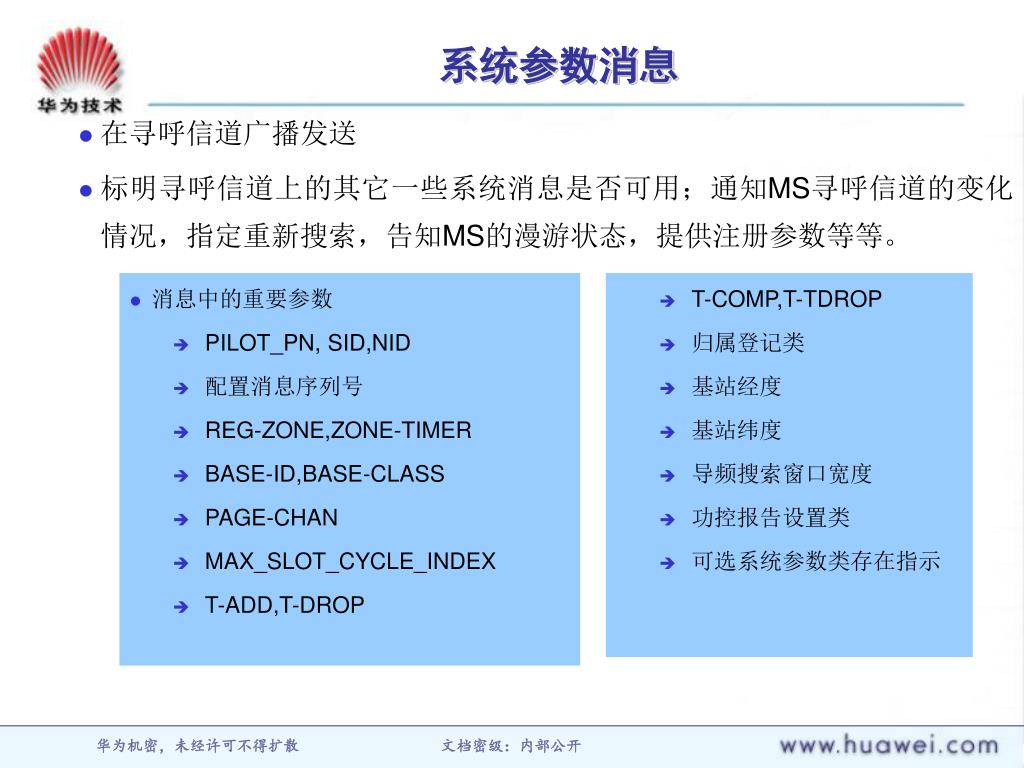

  21. 系统参数消息 • 在寻呼信道广播发送 • 标明寻呼信道上的其它一些系统消息是否可用；通知MS寻呼信道的变化情况，指定重新搜索，告知MS的漫游状态，提供注册参数等等。 • 消息中的重要参数 • PILOT_PN, SID,NID • 配置消息序列号 • REG-ZONE,ZONE-TIMER • BASE-ID,BASE-CLASS • PAGE-CHAN • MAX_SLOT_CYCLE_INDEX • T-ADD,T-DROP • T-COMP,T-TDROP • 归属登记类 • 基站经度 • 基站纬度 • 导频搜索窗口宽度 • 功控报告设置类 • 可选系统参数类存在指示

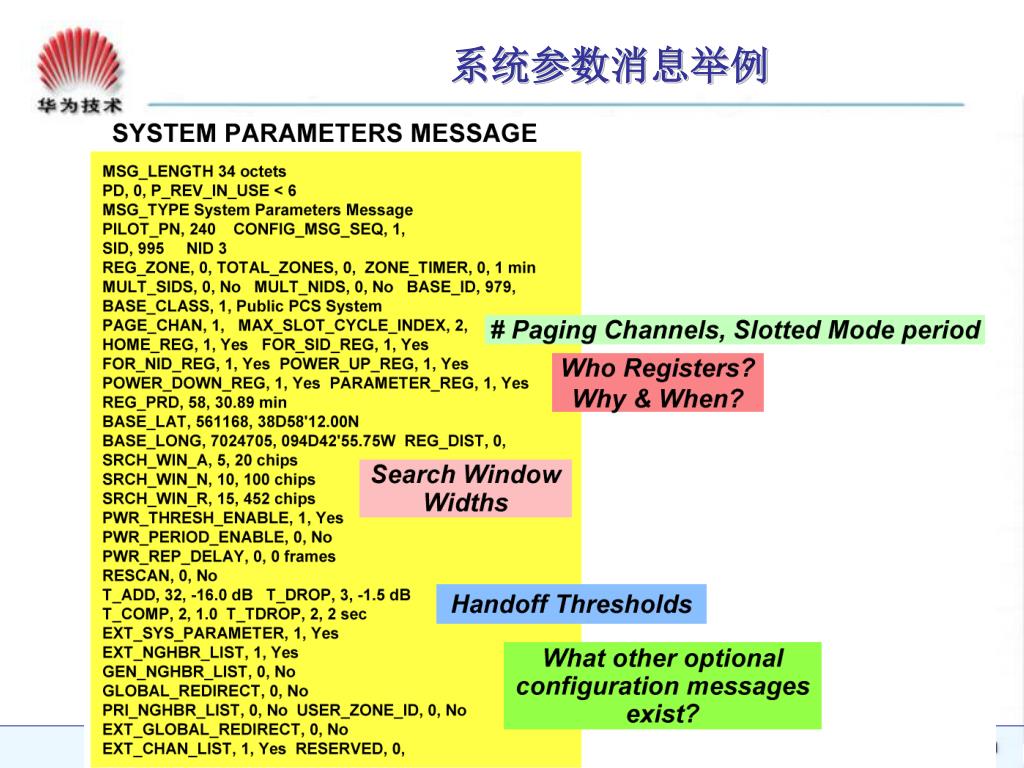

  22. 系统参数消息举例

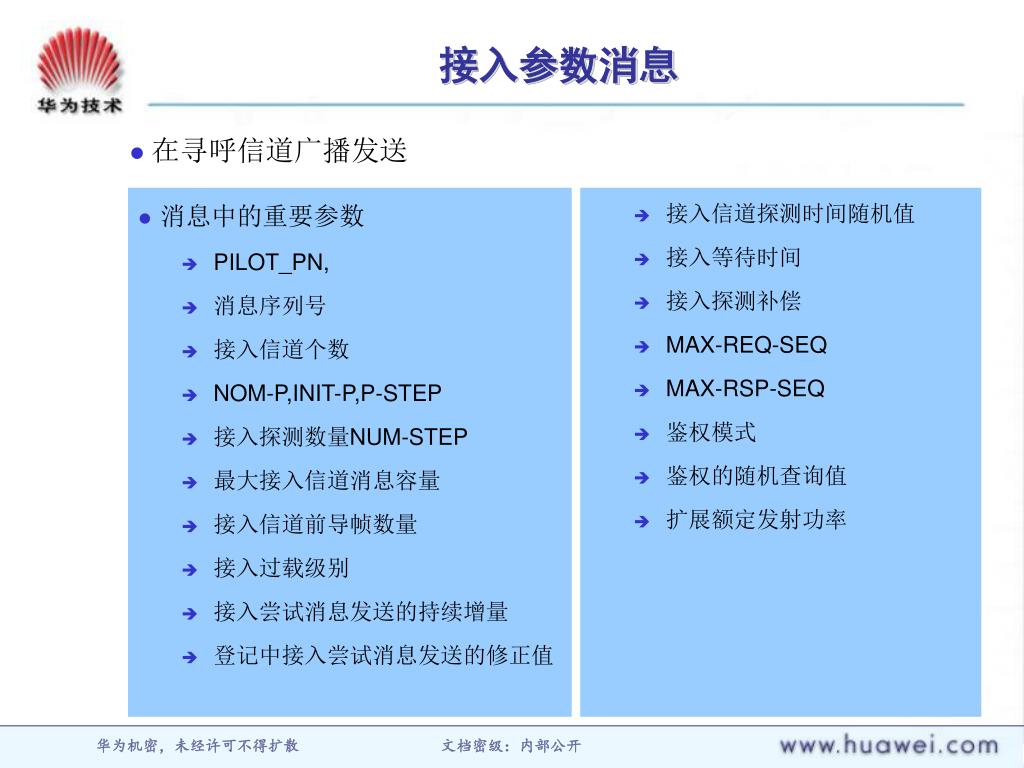

  23. 接入参数消息 • 在寻呼信道广播发送 • 消息中的重要参数 • PILOT_PN, • 消息序列号 • 接入信道个数 • NOM-P,INIT-P,P-STEP • 接入探测数量NUM-STEP • 最大接入信道消息容量 • 接入信道前导帧数量 • 接入过载级别 • 接入尝试消息发送的持续增量 • 登记中接入尝试消息发送的修正值 • 接入信道探测时间随机值 • 接入等待时间 • 接入探测补偿 • MAX-REQ-SEQ • MAX-RSP-SEQ • 鉴权模式 • 鉴权的随机查询值 • 扩展额定发射功率

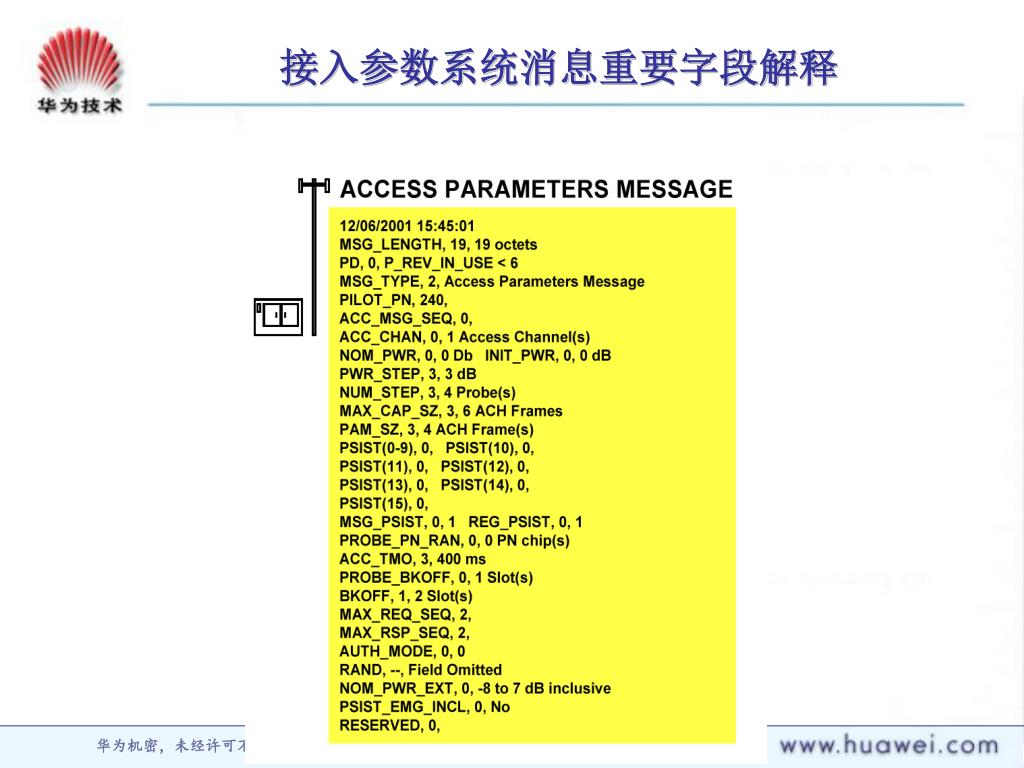

  24. 接入参数系统消息重要字段解释

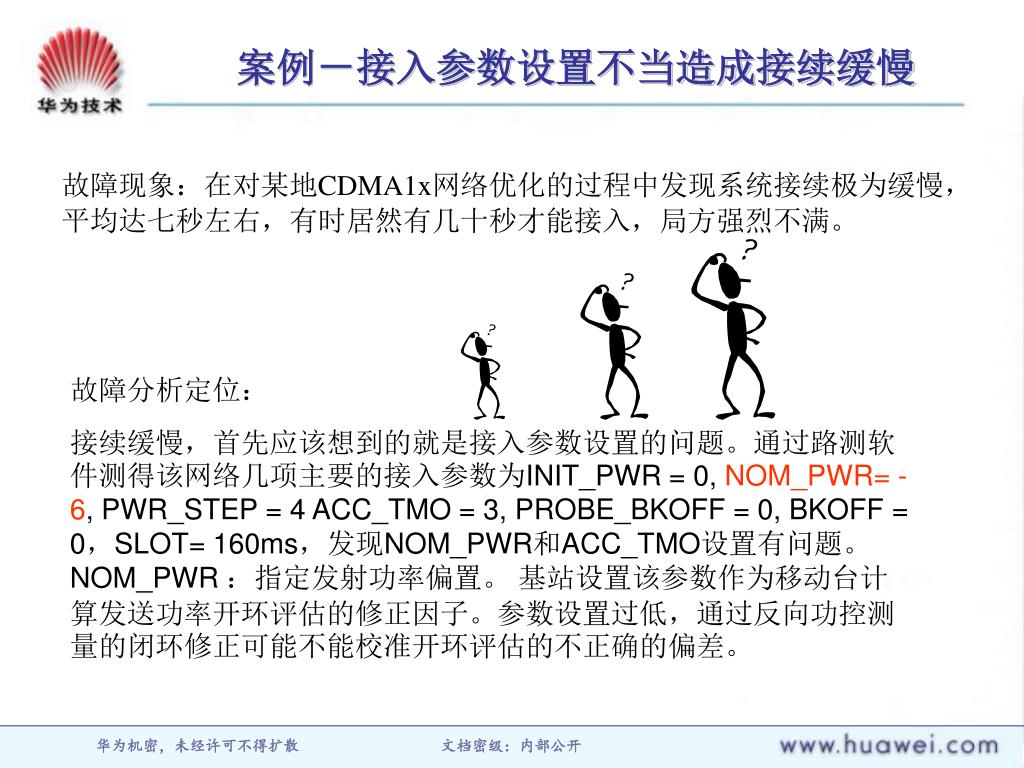

  25. 案例－接入参数设置不当造成接续缓慢 故障现象：在对某地CDMA1x网络优化的过程中发现系统接续极为缓慢，平均达七秒左右，有时居然有几十秒才能接入，局方强烈不满。 故障分析定位： 接续缓慢，首先应该想到的就是接入参数设置的问题。通过路测软件测得该网络几项主要的接入参数为INIT_PWR = 0, NOM_PWR= -6, PWR_STEP = 4 ACC_TMO = 3, PROBE_BKOFF = 0, BKOFF = 0，SLOT= 160ms，发现NOM_PWR和ACC_TMO设置有问题。NOM_PWR：指定发射功率偏置。 基站设置该参数作为移动台计算发送功率开环评估的修正因子。参数设置过低，通过反向功控测量的闭环修正可能不能校准开环评估的不正确的偏差。

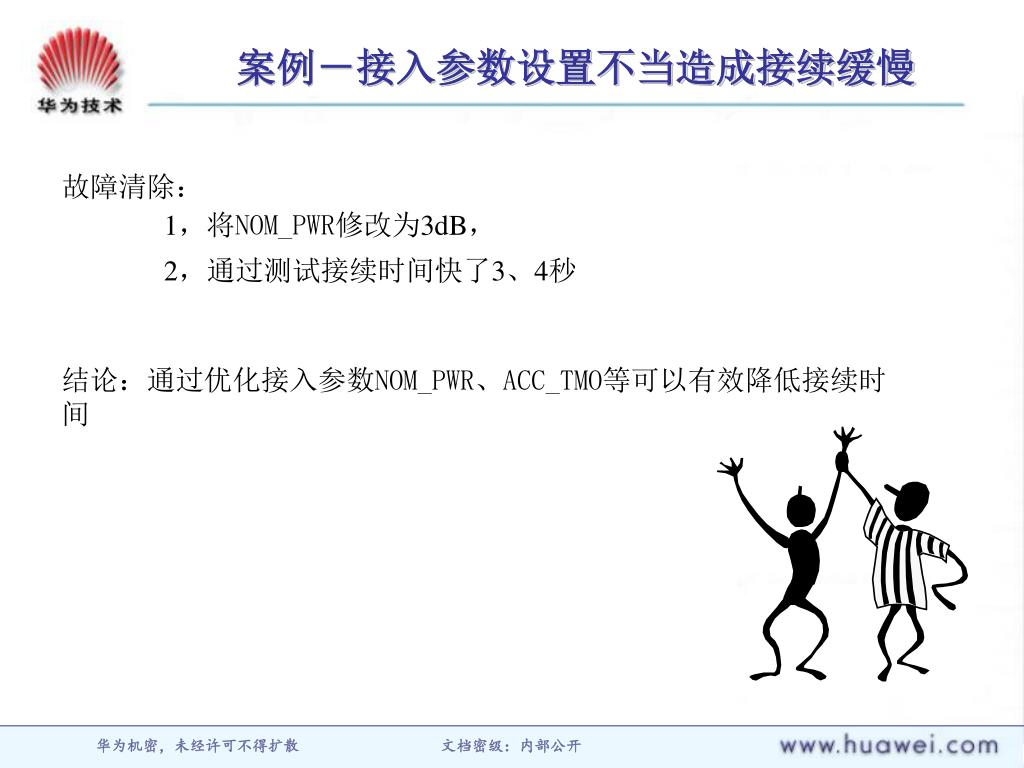

  26. 案例－接入参数设置不当造成接续缓慢 • 故障清除： • 1，将NOM_PWR修改为3dB， • 2，通过测试接续时间快了3、4秒 • 结论：通过优化接入参数NOM_PWR、ACC_TMO等可以有效降低接续时间

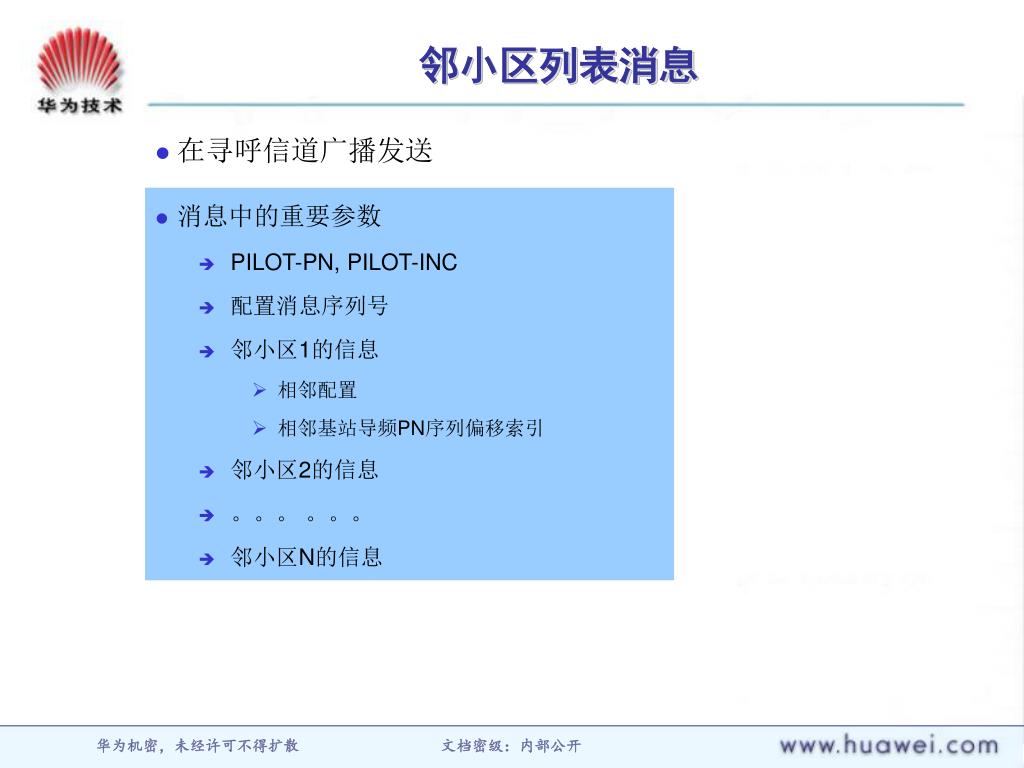

  27. 邻小区列表消息 • 在寻呼信道广播发送 • 消息中的重要参数 • PILOT-PN, PILOT-INC • 配置消息序列号 • 邻小区1的信息 • 相邻配置 • 相邻基站导频PN序列偏移索引 • 邻小区2的信息 • 。。。 。。。 • 邻小区N的信息

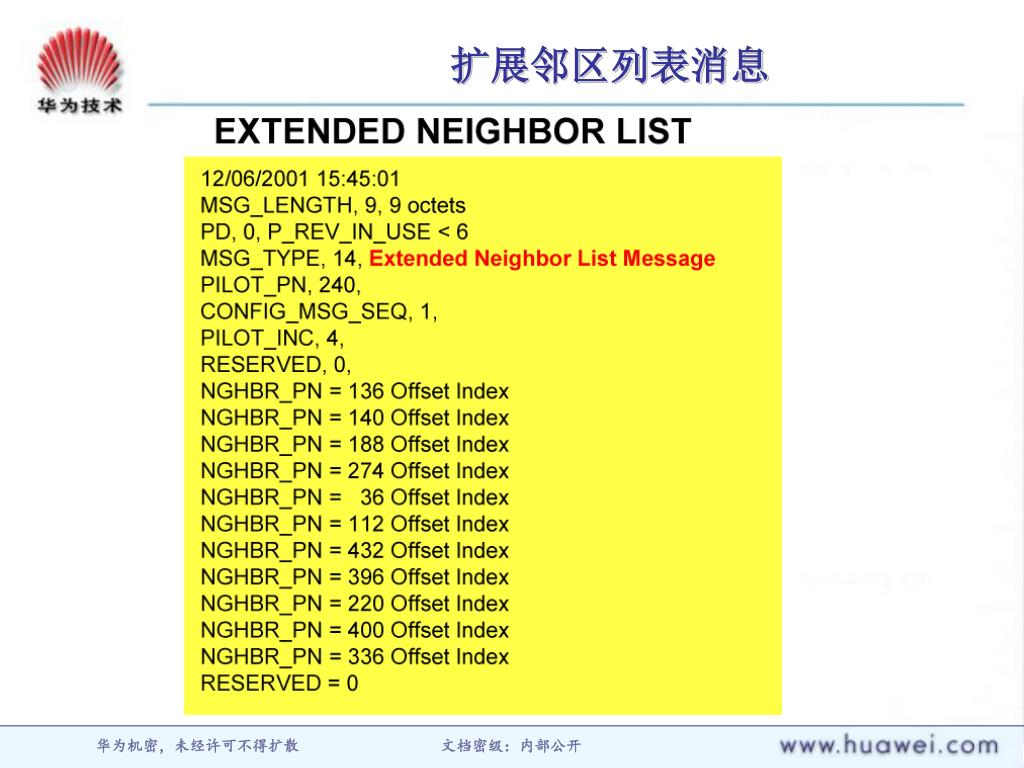

  28. 扩展邻区列表消息

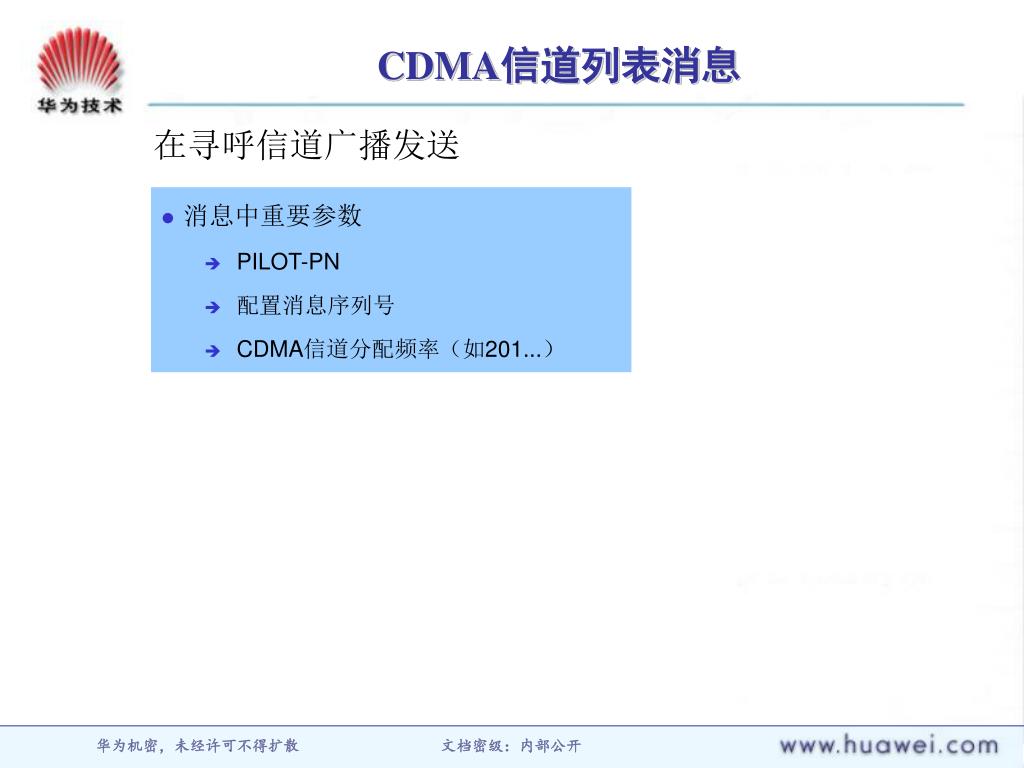

  29. 消息中重要参数 PILOT-PN 配置消息序列号 CDMA信道分配频率（如201...） CDMA信道列表消息 在寻呼信道广播发送

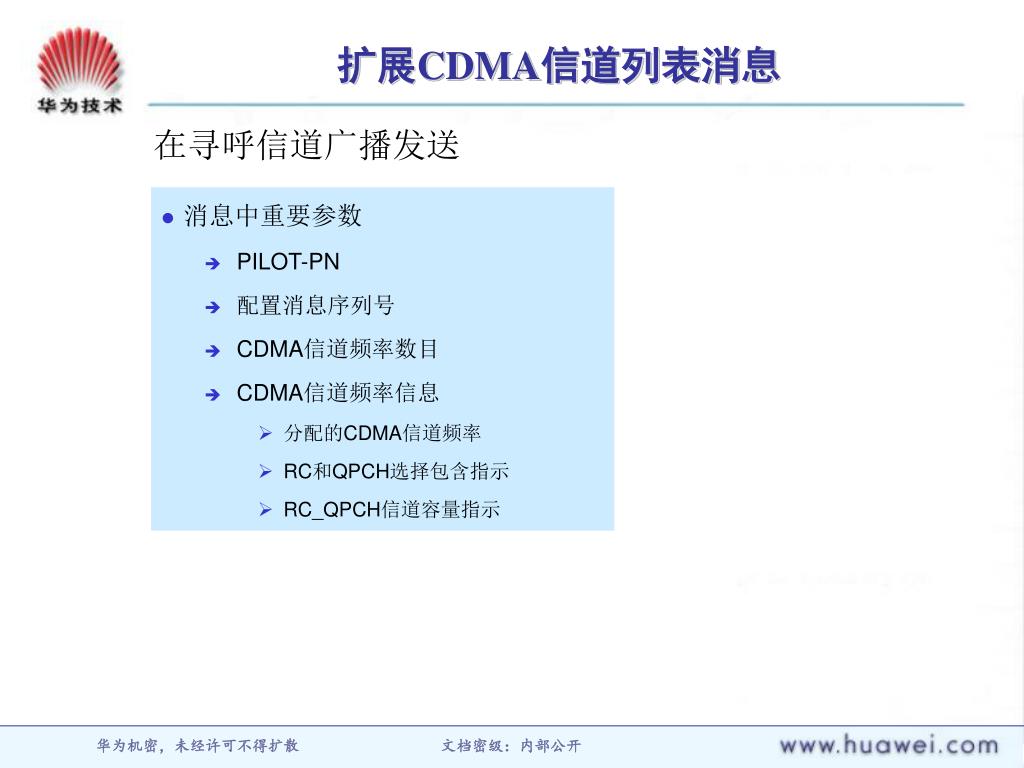

  30. 消息中重要参数 PILOT-PN 配置消息序列号 CDMA信道频率数目 CDMA信道频率信息 分配的CDMA信道频率 RC和QPCH选择包含指示 RC_QPCH信道容量指示 扩展CDMA信道列表消息 在寻呼信道广播发送

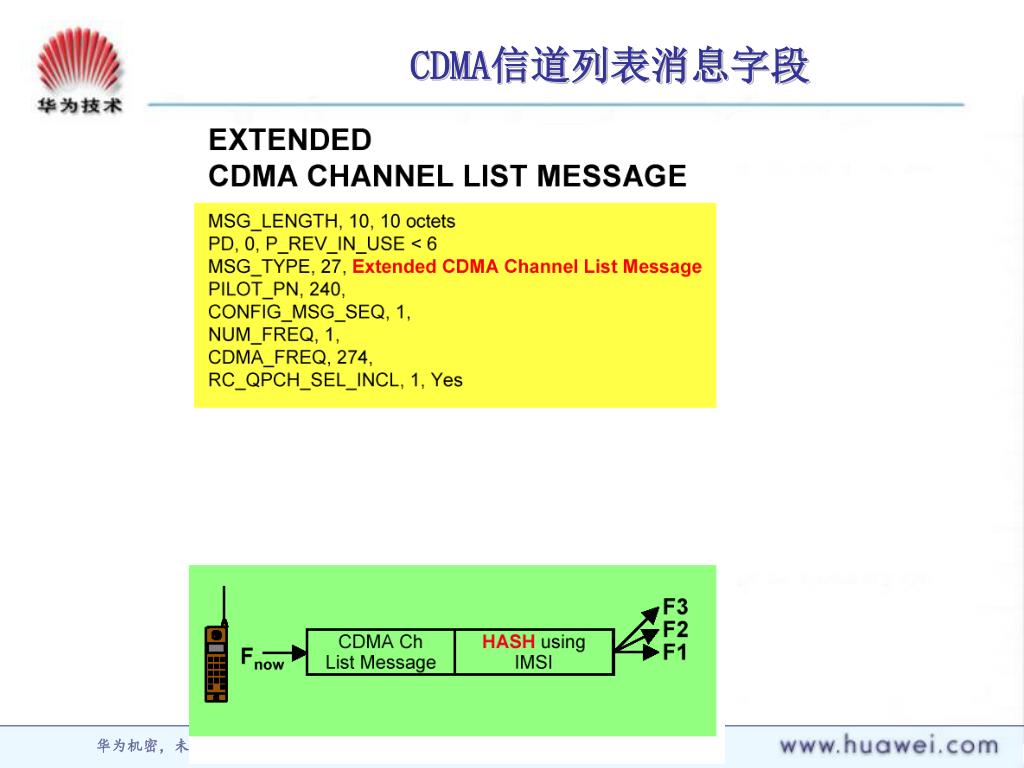

  31. CDMA信道列表消息字段

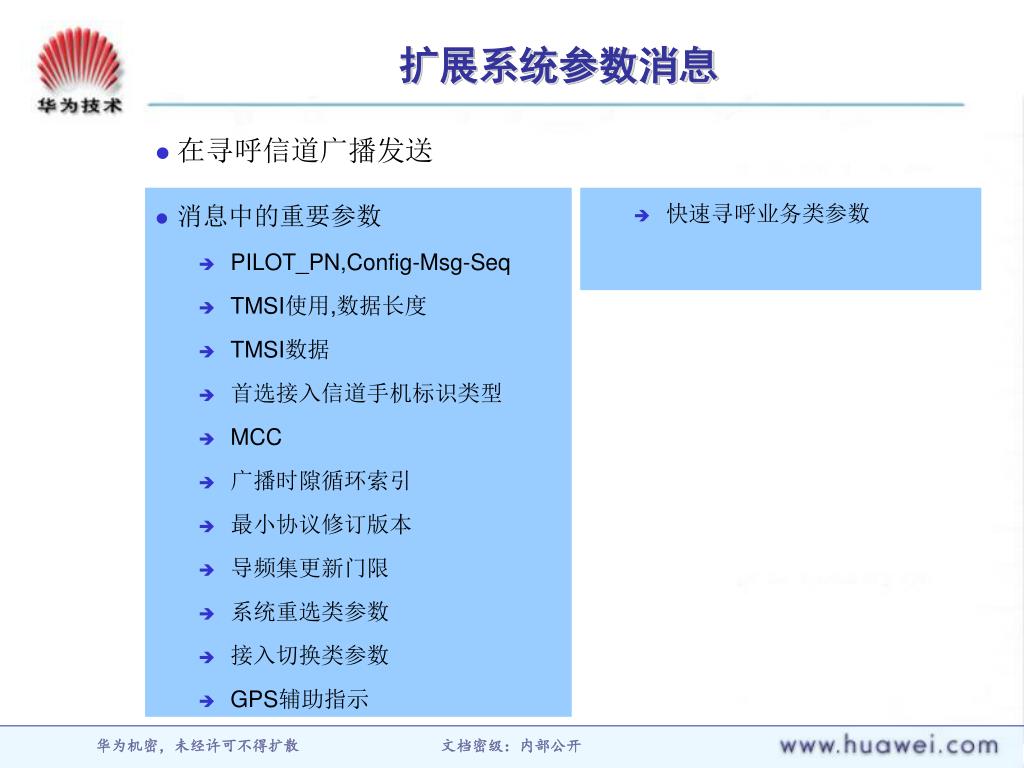

  32. 扩展系统参数消息 • 在寻呼信道广播发送 • 消息中的重要参数 • PILOT_PN,Config-Msg-Seq • TMSI使用,数据长度 • TMSI数据 • 首选接入信道手机标识类型 • MCC • 广播时隙循环索引 • 最小协议修订版本 • 导频集更新门限 • 系统重选类参数 • 接入切换类参数 • GPS辅助指示 • 快速寻呼业务类参数

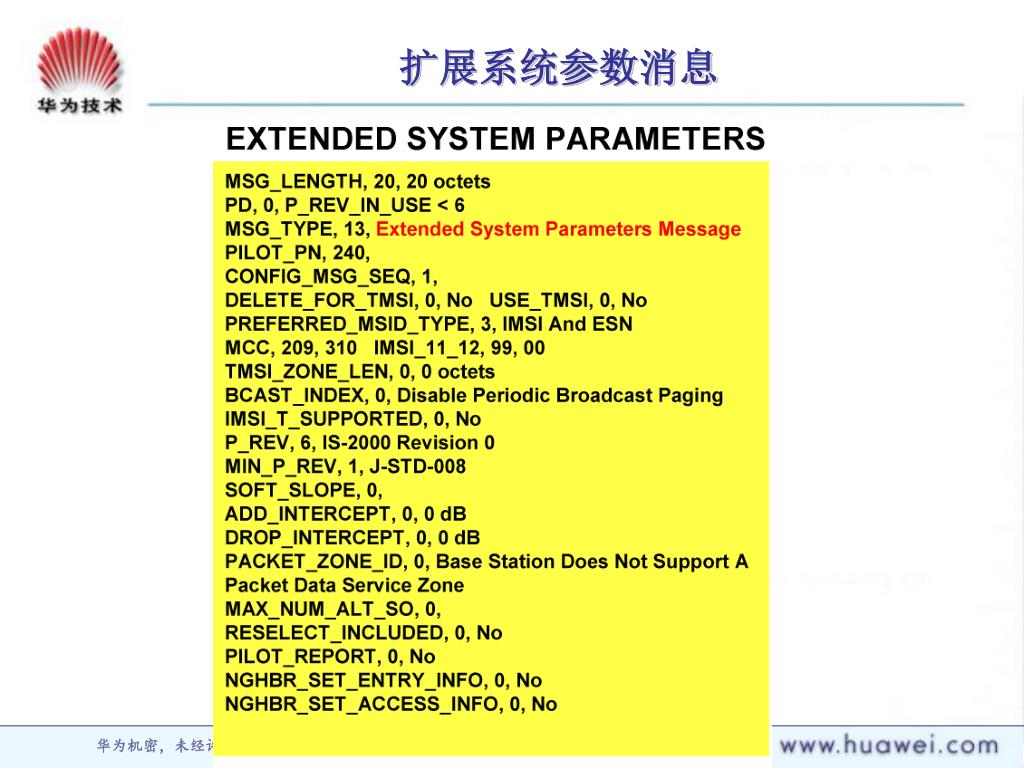

  33. 扩展系统参数消息

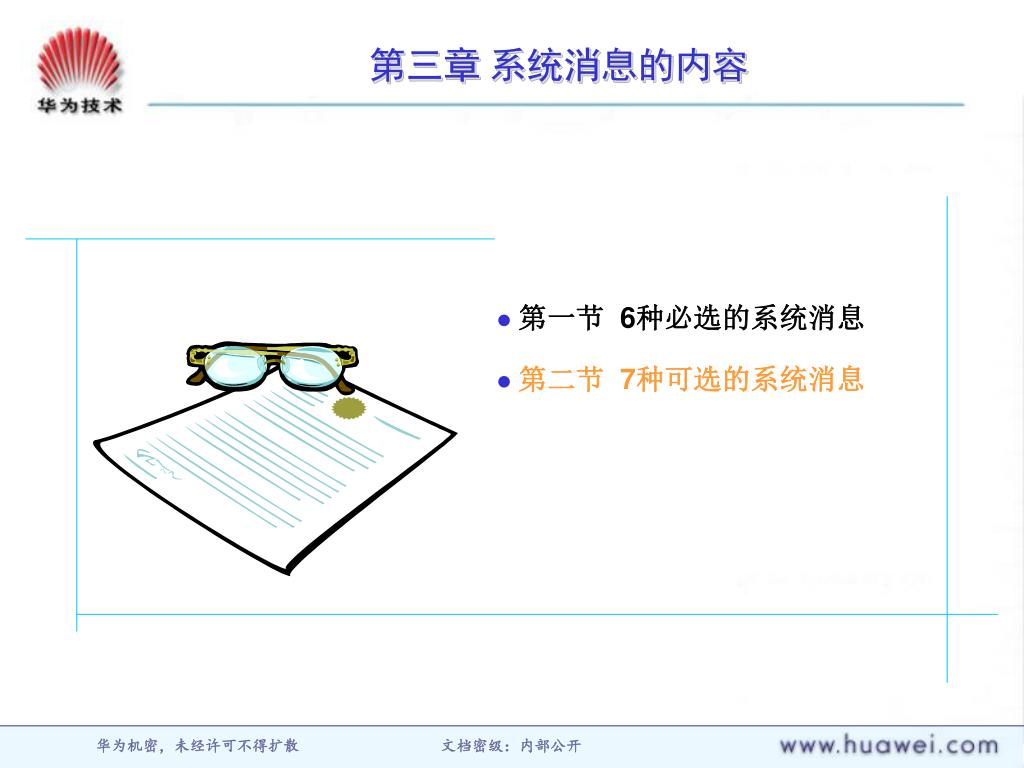

  34. 第三章 系统消息的内容 • 第一节 6种必选的系统消息 • 第二节 7种可选的系统消息

  35. 全局业务重定位消息 • 在寻呼信道广播发送 • 消息中的重要参数 • PILOT_PN,Config-Msg-Seq • 重定向接入过载级别 • 重定向失败返回指示 • 重定向记录类型和长度 • 重定向系统的相关域 • 重定向系统为TACS时 • 期望的SID • 忽略CDMA • 系统选择顺序 • 最大重定向延迟 • 重定向系统为CDMA • 频段类别 • 期望的NID,SID • CDMA信道频率

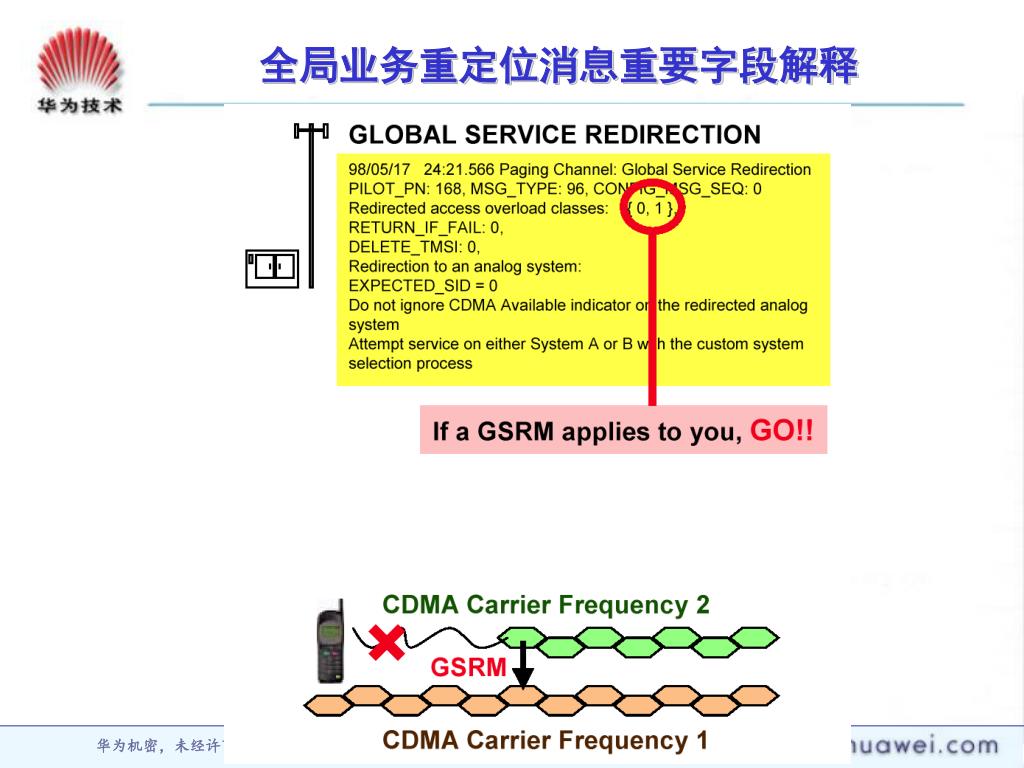

  36. 全局业务重定位消息重要字段解释

  37. 通用邻小区列表消息 • 在寻呼信道广播发送 • 消息中的重要参数 • PILOT_PN,Config-Msg-Seq • PILOT_INC • 邻区搜索模式 • 邻区配置和PN偏移包含指示 • 频率设置指示 • 使用时间信息指示 • 全局时间信息包含指示 • 全局相邻发射持续时间 • 全局邻区发射时间周期 • 相邻集导频PN序列数目 • 相邻基站导频信息1 • 相邻配置 • 相邻导频PN序列偏移 • 导频搜索优先集 • 导频搜索窗宽度 • 频率使用指示 • 邻区频带指示 • 邻区频率 • 定时信息使用指示 • 邻区发射时间偏移 • 邻区发射持续时间 • 邻区发射周期

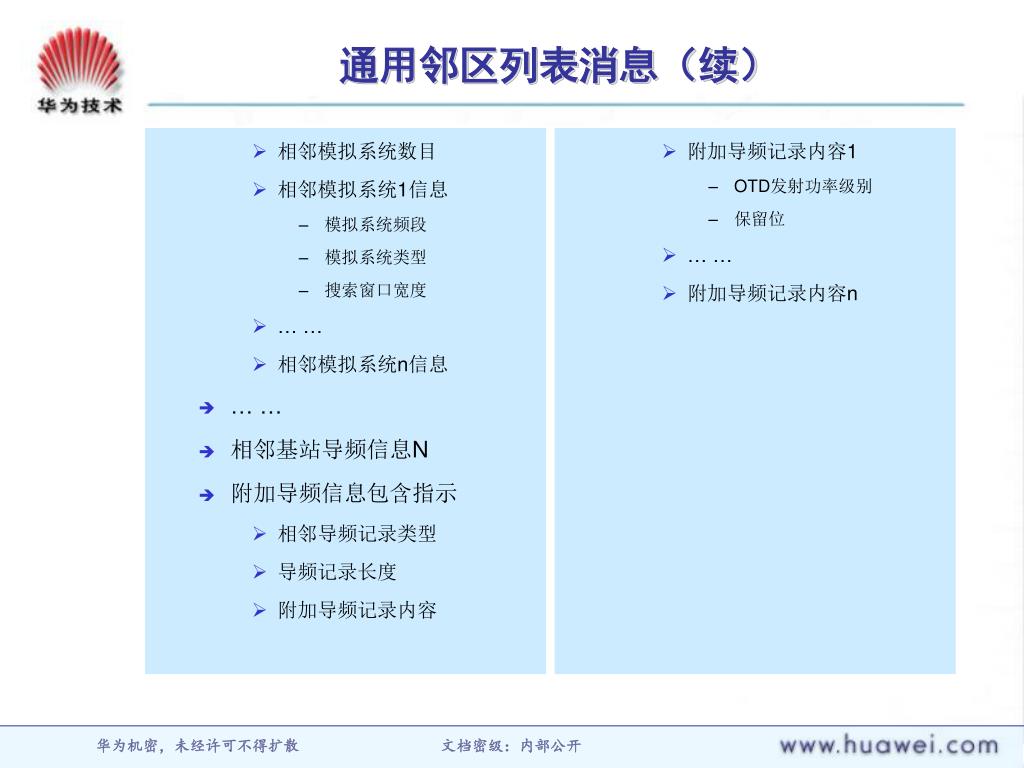

  38. 通用邻区列表消息（续） • 相邻模拟系统数目 • 相邻模拟系统1信息 • 模拟系统频段 • 模拟系统类型 • 搜索窗口宽度 • … … • 相邻模拟系统n信息 • … … • 相邻基站导频信息N • 附加导频信息包含指示 • 相邻导频记录类型 • 导频记录长度 • 附加导频记录内容 • 附加导频记录内容1 • OTD发射功率级别 • 保留位 • … … • 附加导频记录内容n

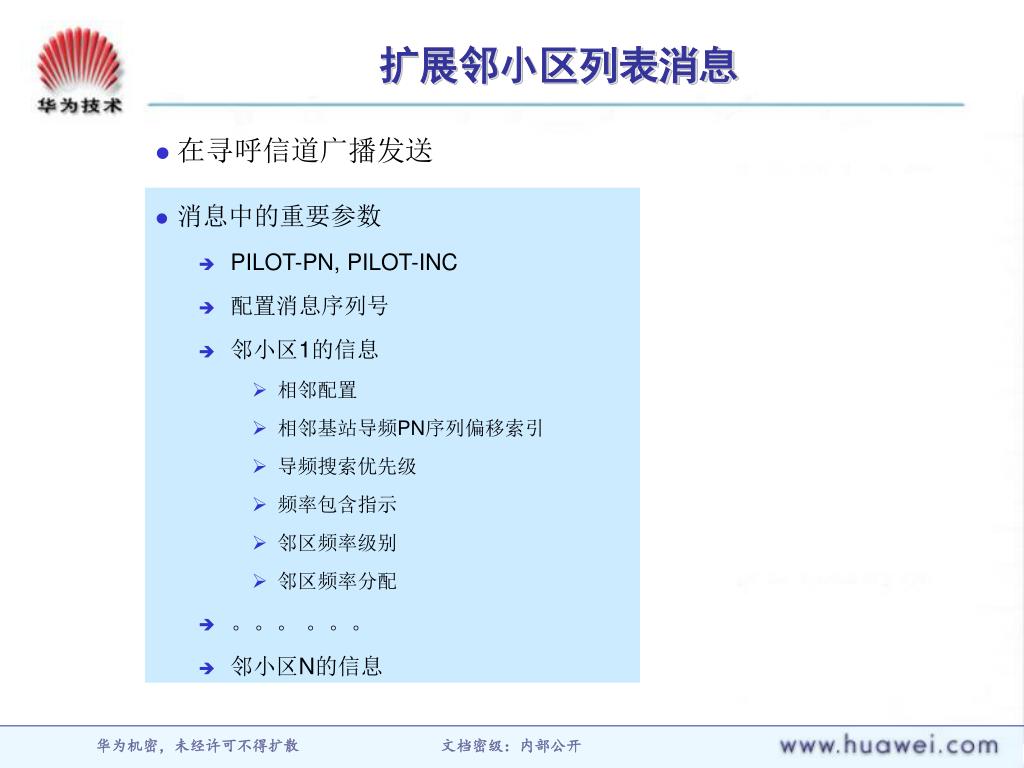

  39. 扩展邻小区列表消息 • 在寻呼信道广播发送 • 消息中的重要参数 • PILOT-PN, PILOT-INC • 配置消息序列号 • 邻小区1的信息 • 相邻配置 • 相邻基站导频PN序列偏移索引 • 导频搜索优先级 • 频率包含指示 • 邻区频率级别 • 邻区频率分配 • 。。。 。。。 • 邻小区N的信息

  40. 问题 • 系统消息这么多，每条消息都是所有的手机要采集的么？

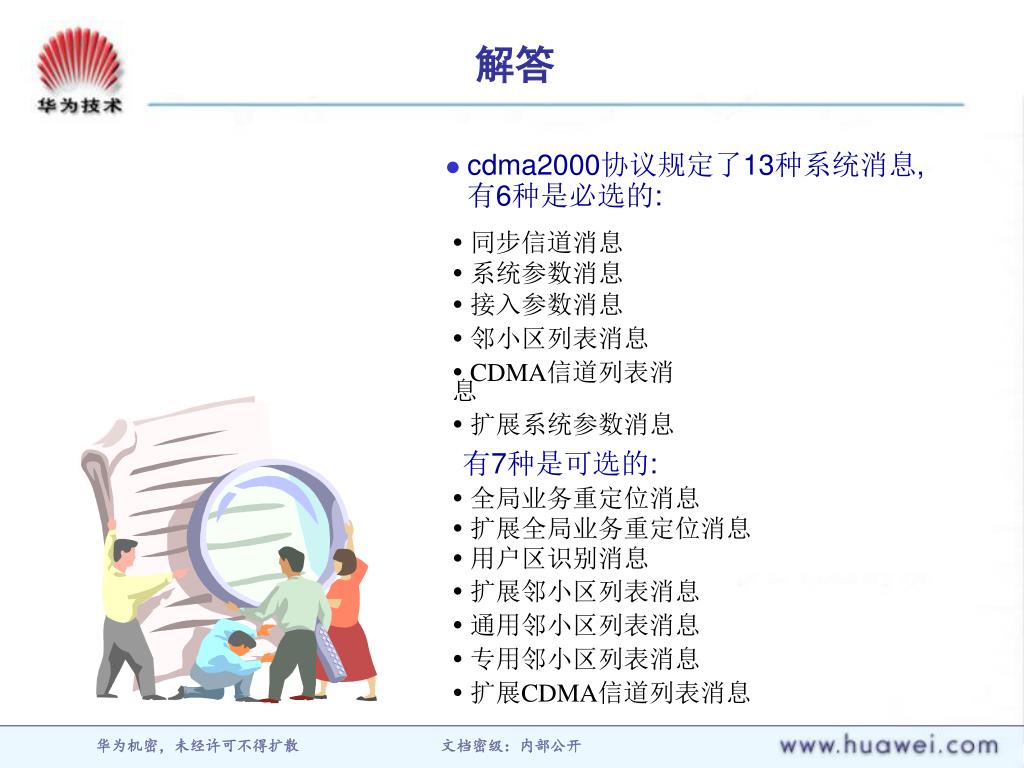

  41. 解答 • cdma2000协议规定了13种系统消息, 有6种是必选的: • 同步信道消息 • 系统参数消息 • 接入参数消息 • 邻小区列表消息 • CDMA信道列表消息 • 扩展系统参数消息 有7种是可选的: • 全局业务重定位消息 • 扩展全局业务重定位消息 • 用户区识别消息 • 扩展邻小区列表消息 • 通用邻小区列表消息 • 专用邻小区列表消息 • 扩展CDMA信道列表消息

  42. 课程内容 第一章 系统消息概述 第二章 系统消息分类 第三章 系统消息内容 第四章 系统消息应用 第五章 切换与数据业务消息

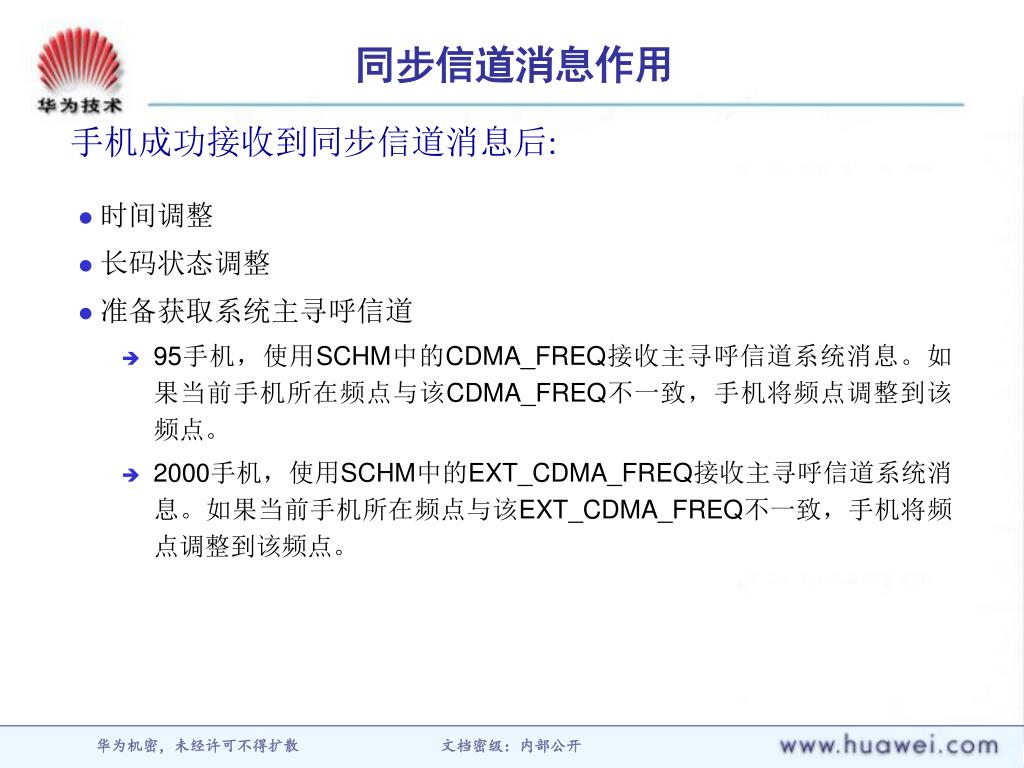

  43. 同步信道消息作用 手机成功接收到同步信道消息后: • 时间调整 • 长码状态调整 • 准备获取系统主寻呼信道 • 95手机，使用SCHM中的CDMA_FREQ接收主寻呼信道系统消息。如果当前手机所在频点与该CDMA_FREQ不一致，手机将频点调整到该频点。 • 2000手机，使用SCHM中的EXT_CDMA_FREQ接收主寻呼信道系统消息。如果当前手机所在频点与该EXT_CDMA_FREQ不一致，手机将频点调整到该频点。

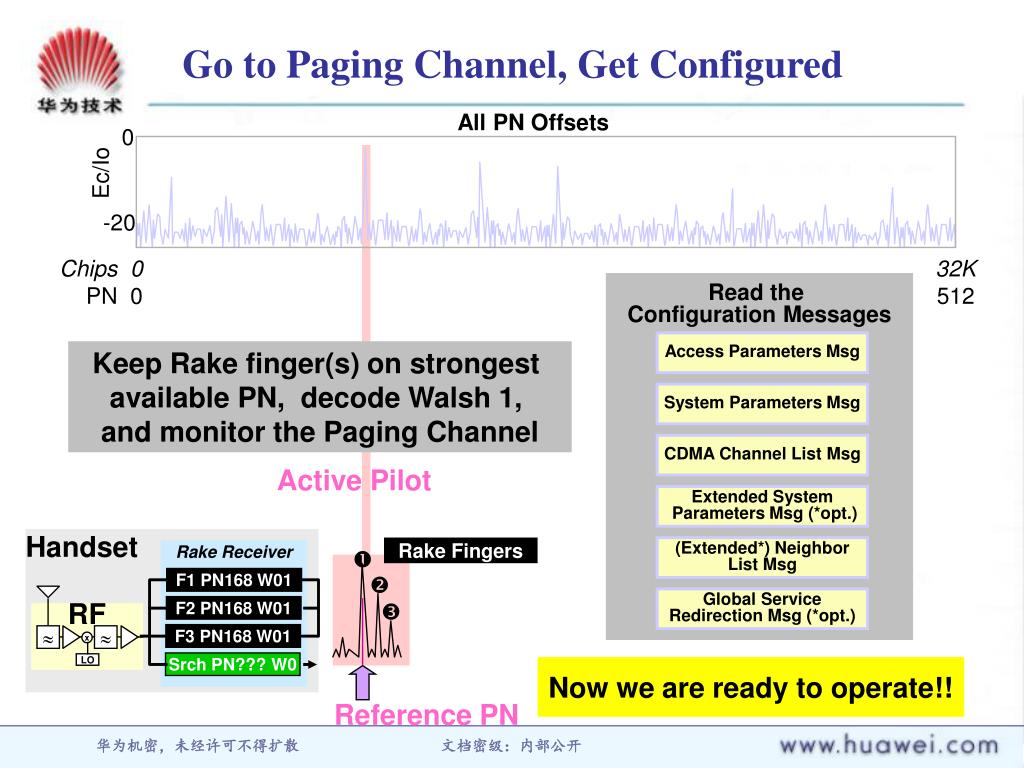

  44. All PN Offsets 0 Ec/Io -20 Chips PN 0 0 Read the Configuration Messages 32K 512 Access Parameters Msg System Parameters Msg CDMA Channel List Msg Extended System Parameters Msg (*opt.) Handset (Extended*) Neighbor List Msg Rake Receiver F1 PN168 W01 Global Service Redirection Msg (*opt.) F2 PN168 W01 RF F3 PN168 W01   x Srch PN??? W0 LO Go to Paging Channel, Get Configured Keep Rake finger(s) on strongest available PN, decode Walsh 1, and monitor the Paging Channel Active Pilot Rake Fingers    Now we are ready to operate!! Reference PN

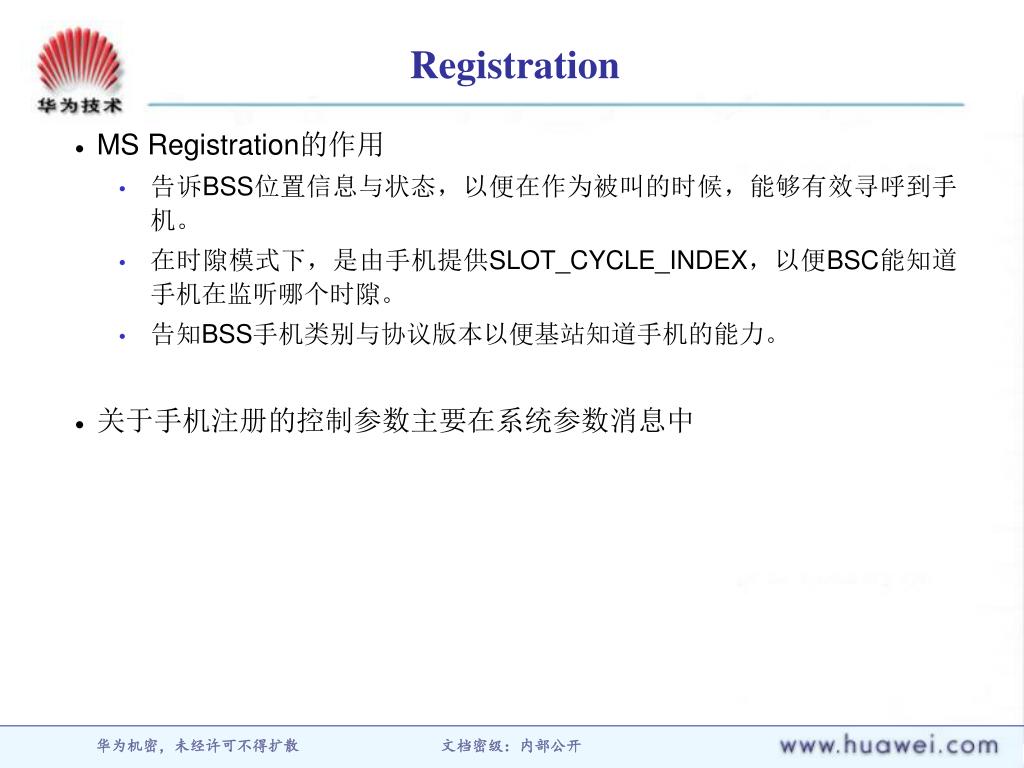

  45. Registration • MS Registration的作用 • 告诉BSS位置信息与状态，以便在作为被叫的时候，能够有效寻呼到手机。 • 在时隙模式下，是由手机提供SLOT_CYCLE_INDEX，以便BSC能知道手机在监听哪个时隙。 • 告知BSS手机类别与协议版本以便基站知道手机的能力。 • 关于手机注册的控制参数主要在系统参数消息中

  46. 附件：系统消息字段介绍

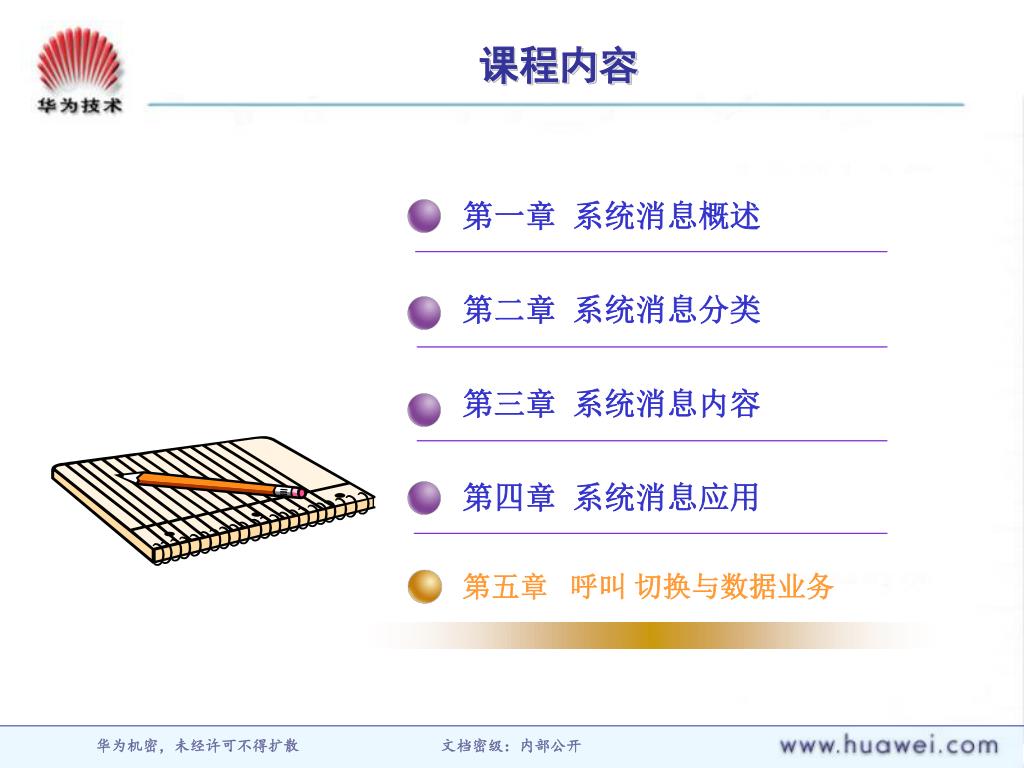

  47. 课程内容 第一章 系统消息概述 第二章 系统消息分类 第三章 系统消息内容 第四章 系统消息应用 第五章 呼叫 切换与数据业务

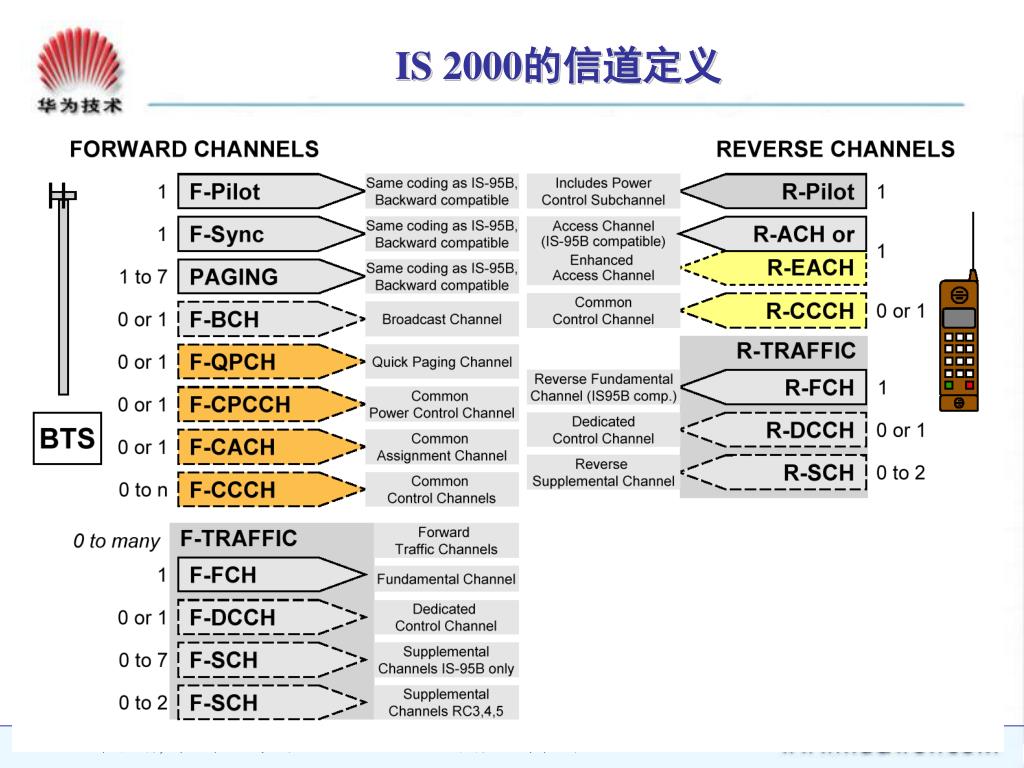

  48. IS 2000的信道定义

  49. 接入典型流程

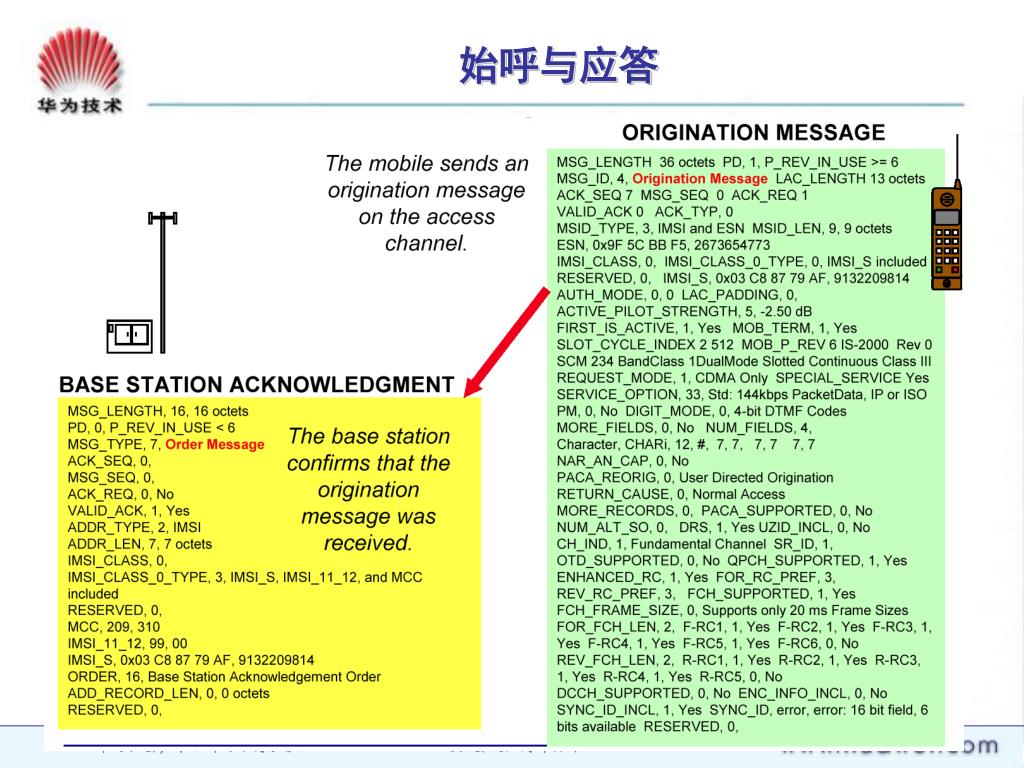

  50. 始呼与应答
