  1. 电路初探复习 建湖县九龙口初级中学 苗新中

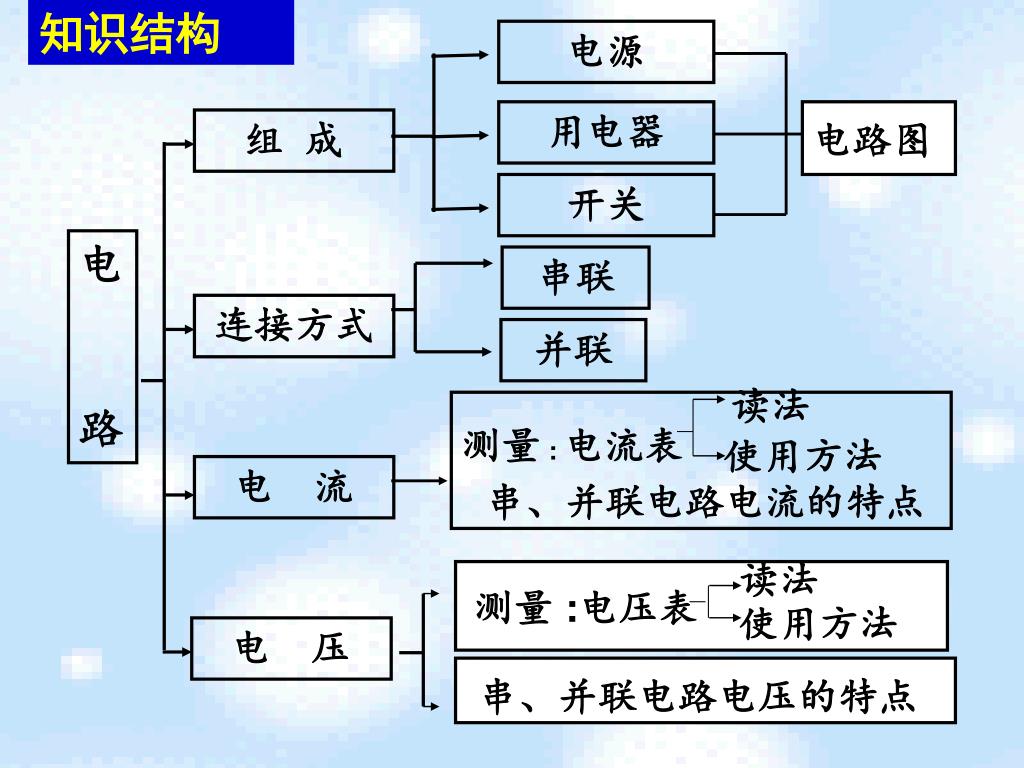

  2. 知识结构 开关 用电器 电源 电 流 连接方式 电 压 组 成 读法 测量: 电流表 使用方法 串、并联电路电流的特点 电路图 电 路 串联 并联 读法 测量: 电压表 使用方法 串、并联电路电压的特点

  3. 通路：处处相通的电路 断路：某处断开的电路 短路：导线不经过用电器 直接连接电源的两极 *电路的表示方法： 1.实物图。导线不要交叉 2.电路图。符号要统一，连线要横平竖直，线路要简洁、整齐、美观。 *电路的三种状态

  4. 串联电路 实物图： 电路图： 把用电器逐个顺次连接起来的电路，叫做串联电路。

  5. 串联电路 当合上开关时，两个灯泡有什么变化？

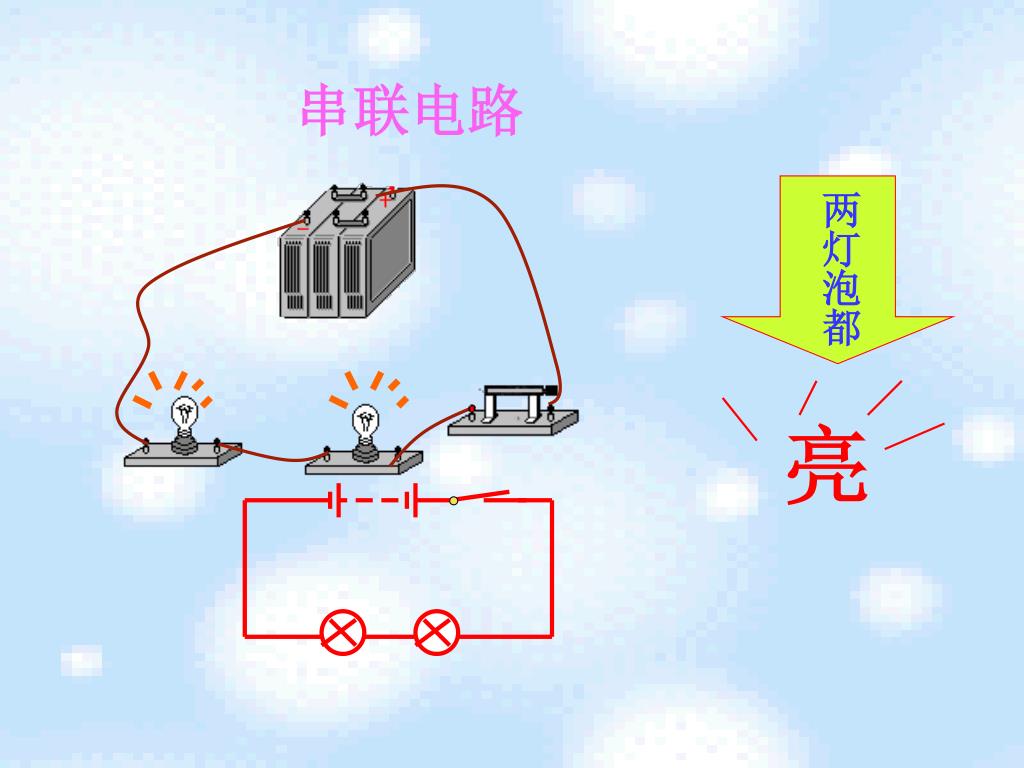

  6. 串联电路 两灯泡都 亮

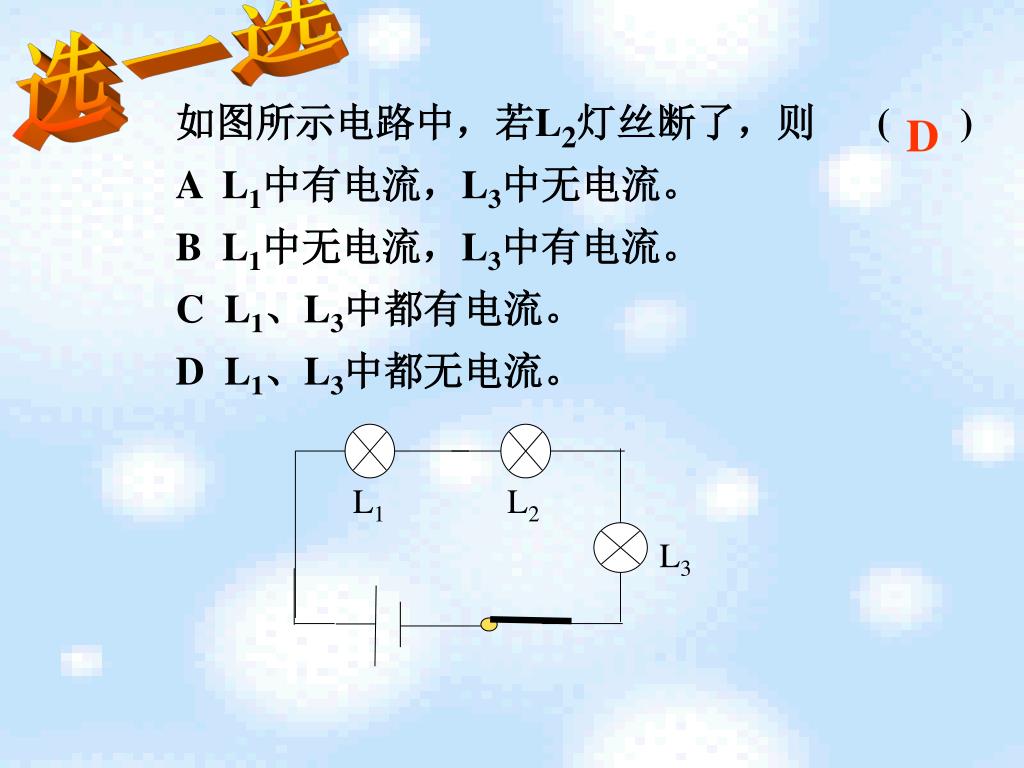

  7. 选一选 L1 L2 L3 如图所示电路中，若L2灯丝断了，则 ( ) A L1中有电流，L3中无电流。 B L1中无电流，L3中有电流。 C L1、L3中都有电流。 D L1、L3中都无电流。 D

  8. S S1 L1 S2 L2 S L1 S1 L2 S2 并联电路 把用电器并列地连接起来的电路，叫做并联电路。

  9. 并联电路 当断开S2，合上S、S1时，灯泡L1、L2有什么变化？ S S1 L1 S2 L2 S S1 L1 L2 S2

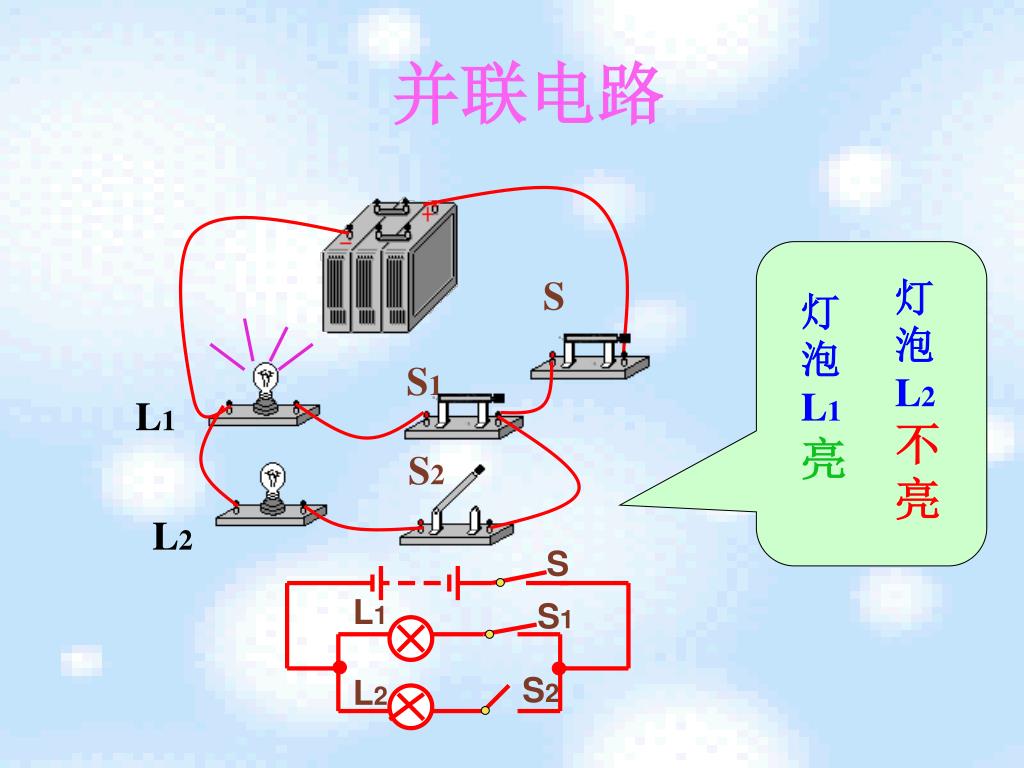

  10. S L1 S1 S2 L2 并联电路 S 灯 泡 L2 不 亮 灯 泡 L1 亮 S1 L1 S2 L2

  11. S S1 L1 S2 L2 并联电路 当断开开关 S1，合上开关S、S2时，灯泡L1、L2的有何变化？ S S1 L1 S2 L2

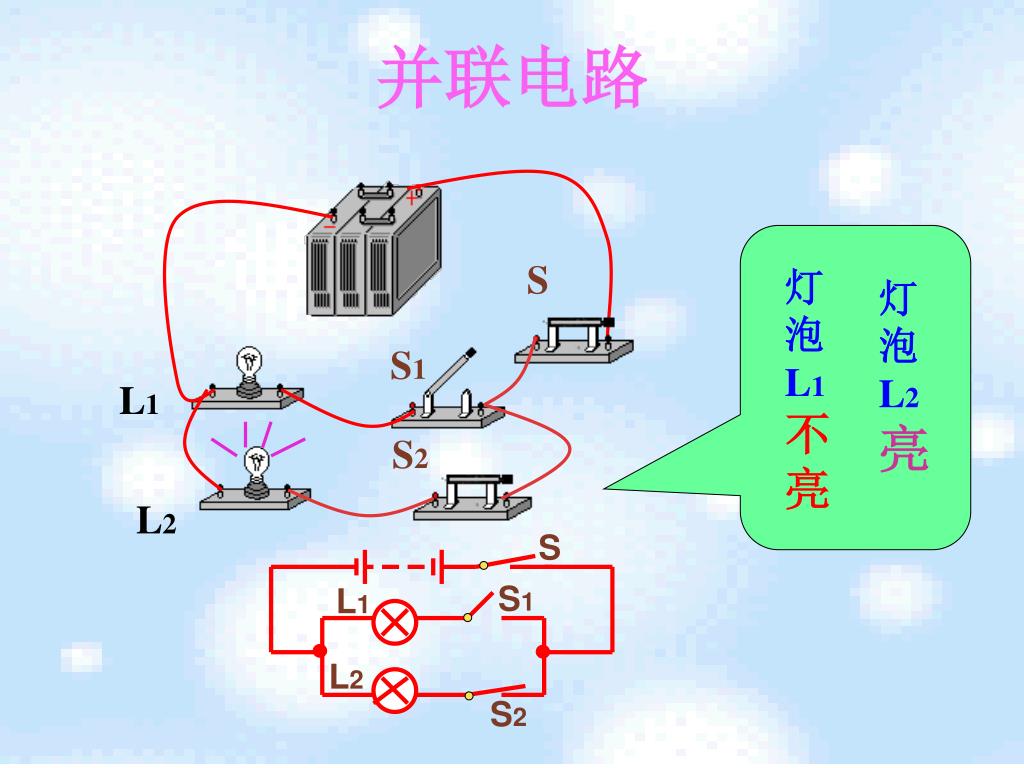

  12. S S1 L1 S2 L2 S S1 L1 L2 S2 并联电路 灯 泡 L1 不 亮 灯 泡 L2 亮

  13. 串、并联电路特点： 串联电路中，电流的路径只有一条,任何一处开路,整个电路中的用电器都不能工作;开关接任何地方都能控制整个电路通和断。 并联电路中，电流的路径有多条（至少两条），每个支路中的用电器都独立工作，互不影响；支路开关只控制该支路用电器，干路开关控制整个电路。

  14. 想一想? 1.指出下列图中的错误或不足。 L1 L1 L1 S L2 L2 S S L2 甲 乙 丙

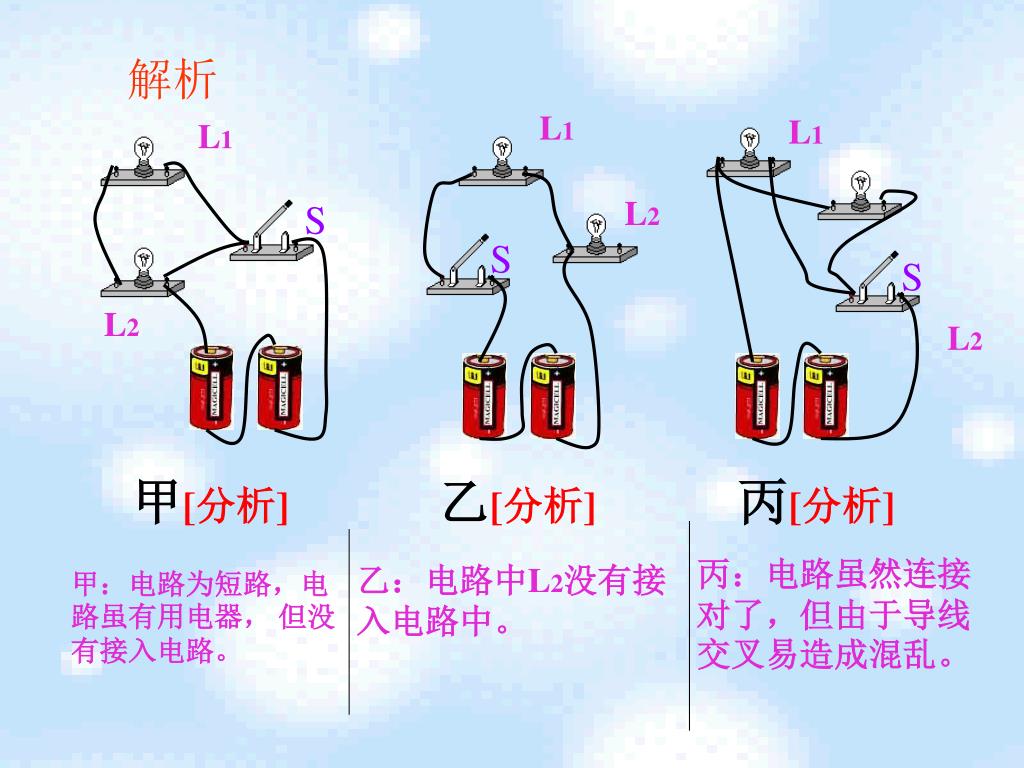

  15. 解析 L1 L1 L1 L2 S S S L2 L2 甲[分析] 乙[分析] 丙[分析] 丙：电路虽然连接对了，但由于导线交叉易造成混乱。 乙：电路中L2没有接入电路中。 甲：电路为短路，电路虽有用电器， 但没有接入电路。

  16. ●三个接线柱，两个量程 ●读法 ①先看接线柱，确定所选择的量程。 ②根据量程，认清该量程的分度值。 ③最后根据指针的位置读数。 0~0.6A量程，一大格0.2A，分度值0.02A 0 ~ 3 A量程，一大格 1 A，分度值 0.1 A ●使用方法 1.校零 2.串联、正入负出 3.不允许把电流表直接接到电源的两极 4.被测电流的大小不能超过电流表的量程 电流的测量——电流表

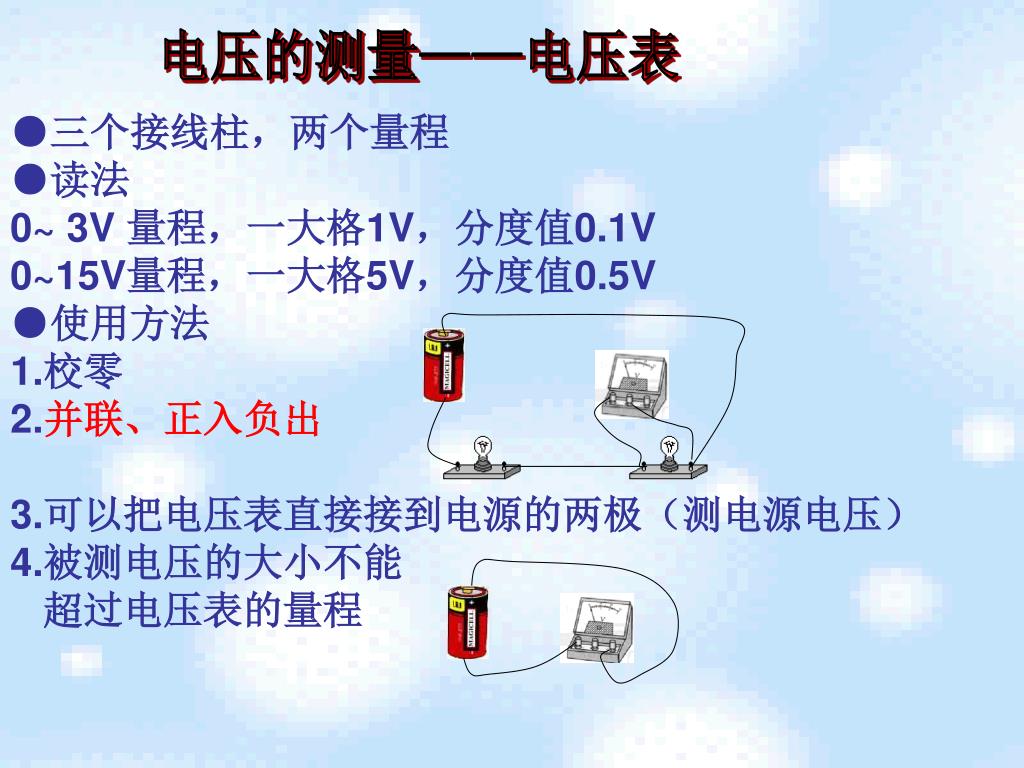

  17. 电压的测量——电压表 ●三个接线柱，两个量程 ●读法 0~ 3V 量程，一大格1V，分度值0.1V 0~15V量程，一大格5V，分度值0.5V ●使用方法 1.校零 2.并联、正入负出 3.可以把电压表直接接到电源的两极（测电源电压） 4.被测电压的大小不能 超过电压表的量程

  18. I I2 ← I1 ← ← ← ← ← 四、 串、并联电路的电流和电压特点 I1 L1 I L2 L1 L2 I2 I = I1 =I2 =…… I =I1+I2+…… U =U1+U2+…… U =U1=U2=……

  19. 小结：电流表和电压表的异同: 元 件 符 号 仪 表 学生用表 能否直 接连到 电源两 极上 使用规则 读 数 接 法 接线 方法 量 程 最小 刻度 量程的 选择 电流 从“+” 进从 “-”出 电流不能 超过表的 量程，先 要试触 0.02A 0~0.6 A 先看 量程 再读 电 流 表 串 联 不能 A 0~3A 0.1A 电流 从“+” 进从 “-”出 电压不能 超过表的 量程，先 要试触 电 压 表 并 联 0.1V 0~3V 先看 量程 再读 V 能 0.5V 0~15V

  20. L1 L2 S3 S2 S1 例1（1）要使L1L2组成串联电路，应闭合开关____，断开开关______； （2）要使L1L2组成并联电路，应闭合开关_______，断开开关_______； （3）同时闭合开关____________是不允许的，因为电路会发生_______故障。 S2 S1，S3 S1，S3 S2 S2 , S3 短路

  21. a L2 b L1 S 例2、如图所示的电路中，a、b是两只电表，若两灯都能正常工作，则（ ） A A、a是电流表，b是电压表； B、a是电压表，b是电流表； C、a、b都是电流表； D、a、b都是电压表。

  22. L2 V2 V1 L1 例3、如图所示的电路中，已知电池组有3个铅蓄电池串联组成，合上开关，电压表V1的示数是4V。V2的示数是____ V，灯L1两端的电压是_____V . 6 2

  23. 连一连 L1 S1 S3 S2 L2 L1 S1 乙 S2 L2 S3 按照图甲所示电路，将乙中各元件连接起来 甲

  24. 连一连 L1 S1 S2 L2 S3 按照图甲所示电路，将图乙中各元件连接起来 L1 S1 S3 S2 L2 甲 乙

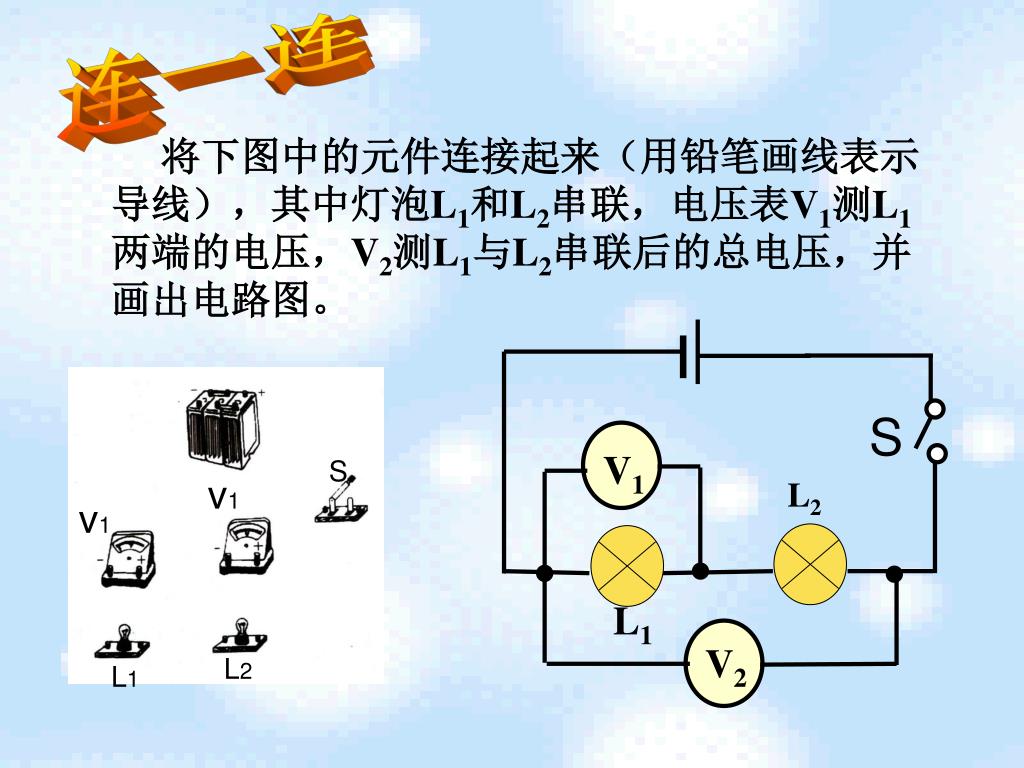

  25. S V1 L2 L1 V2 连一连 将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。 S v1 v1 L2 L1

  26. 甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况. 请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上.甲同学的问题：_______________________；乙同学的问题：______________________；丙同学的问题：_______________________；

  27. 小宇连接好了一个电路，如图所示。但是小丽认为此电路有缺点，因为 没法只让L2亮，而L1不亮。小丽想将此电路改为由S1、S2分别控制L1、L2的并联电路，应该如何改？请你帮她想个解决的办法，要求改动的导线不超过两条。请在图上改动，先在需改动的导线上画“×”，然后再画出改动后的导线，并画出改后的电路图。

  28. 小明准备用一个电池组、一只电动机、一只电铃及两个开关设计一个电路，开关S1S2都闭合后，电动机转、电铃响；只闭合S1，电动机转、电铃不响；只闭合S2，电动机不转、电铃不响。请你按上述要求在下面方框中画出设计的电路图

  29. 科学无处不在 美妙无处不在
