1. 砌体结构MASONRY STRUCTURE 0 砌体结构的材料及力学性能1 砌体结构构件计算2 刚性方案房屋计算3 砌体房屋构造要求4 过梁、挑梁、雨篷

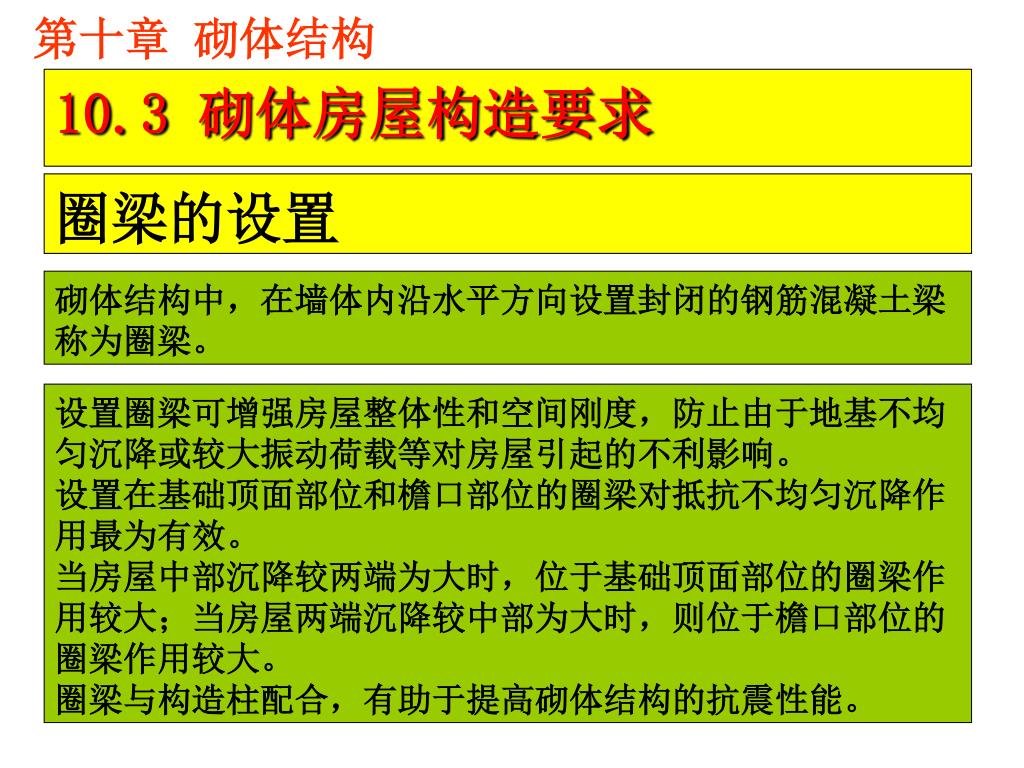

2. 第十章 砌体结构 10.3 砌体房屋构造要求 圈梁的设置 10.3 砌体房屋构造要求 砌体结构中，在墙体内沿水平方向设置封闭的钢筋混凝土梁称为圈梁。 设置圈梁可增强房屋整体性和空间刚度，防止由于地基不均匀沉降或较大振动荷载等对房屋引起的不利影响。设置在基础顶面部位和檐口部位的圈梁对抵抗不均匀沉降作用最为有效。当房屋中部沉降较两端为大时，位于基础顶面部位的圈梁作用较大；当房屋两端沉降较中部为大时，则位于檐口部位的圈梁作用较大。圈梁与构造柱配合，有助于提高砌体结构的抗震性能。

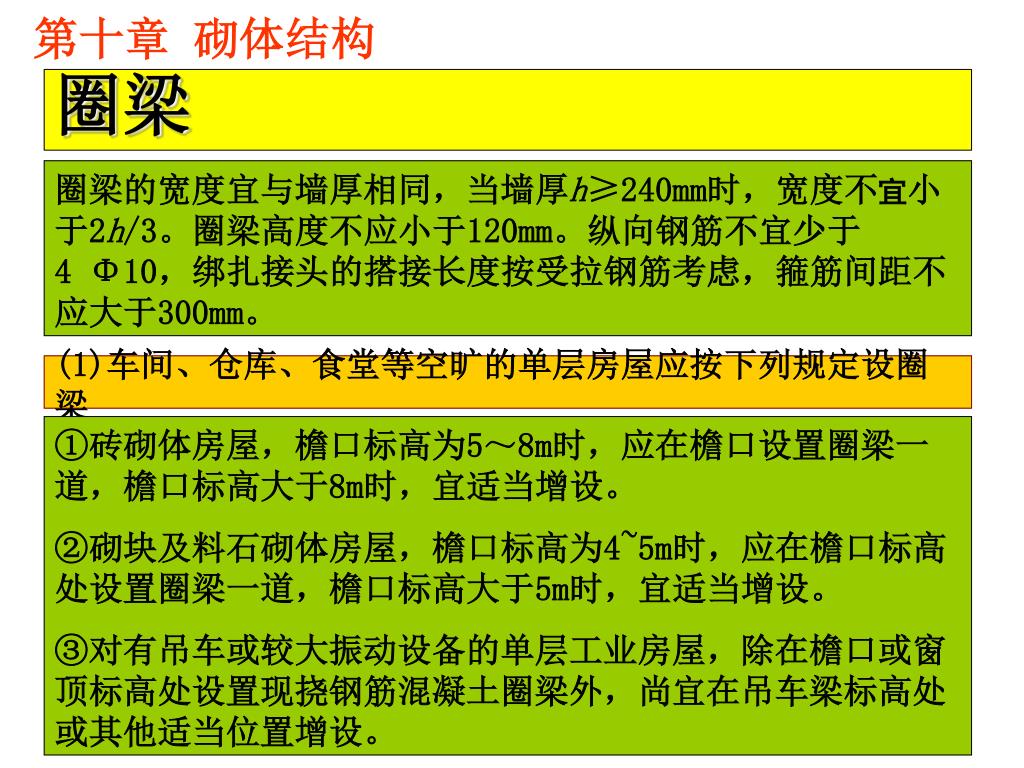

3. 第十章 砌体结构 10.3 砌体房屋构造要求 圈梁的宽度宜与墙厚相同，当墙厚h≥240mm时，宽度不宜小于2h/3。圈梁高度不应小于120mm。纵向钢筋不宜少于4 Φ10，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于300mm。 圈梁 (1)车间、仓库、食堂等空旷的单层房屋应按下列规定设圈梁 ①砖砌体房屋，檐口标高为5～8m时，应在檐口设置圈梁一道，檐口标高大于8m时，宜适当增设。 ②砌块及料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，宜适当增设。 ③对有吊车或较大振动设备的单层工业房屋，除在檐口或窗顶标高处设置现挠钢筋混凝土圈梁外，尚宜在吊车梁标高处或其他适当位置增设。

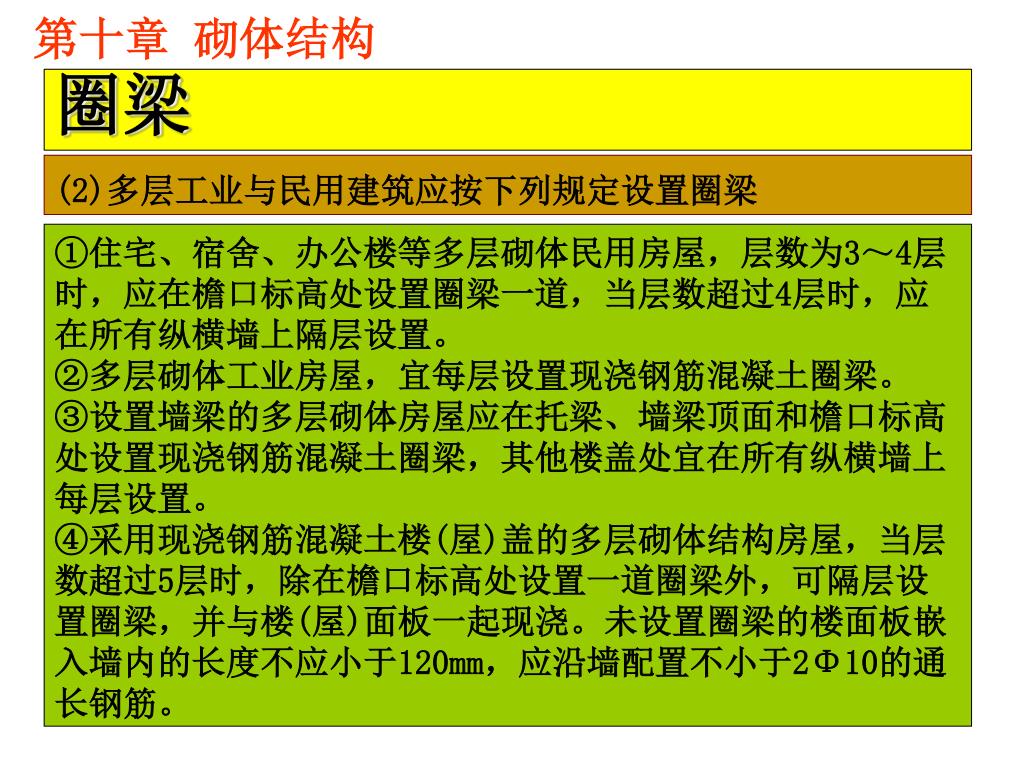

4. 第十章 砌体结构 10.3 砌体房屋构造要求 (2)多层工业与民用建筑应按下列规定设置圈梁 圈梁 ①住宅、宿舍、办公楼等多层砌体民用房屋，层数为3～4层时，应在檐口标高处设置圈梁一道，当层数超过4层时，应在所有纵横墙上隔层设置。②多层砌体工业房屋，宜每层设置现浇钢筋混凝土圈梁。③设置墙梁的多层砌体房屋应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁，其他楼盖处宜在所有纵横墙上每层设置。④采用现浇钢筋混凝土楼(屋)盖的多层砌体结构房屋，当层数超过5层时，除在檐口标高处设置一道圈梁外，可隔层设置圈梁，并与楼(屋)面板一起现浇。未设置圈梁的楼面板嵌入墙内的长度不应小于120mm，应沿墙配置不小于2Φ10的通长钢筋。

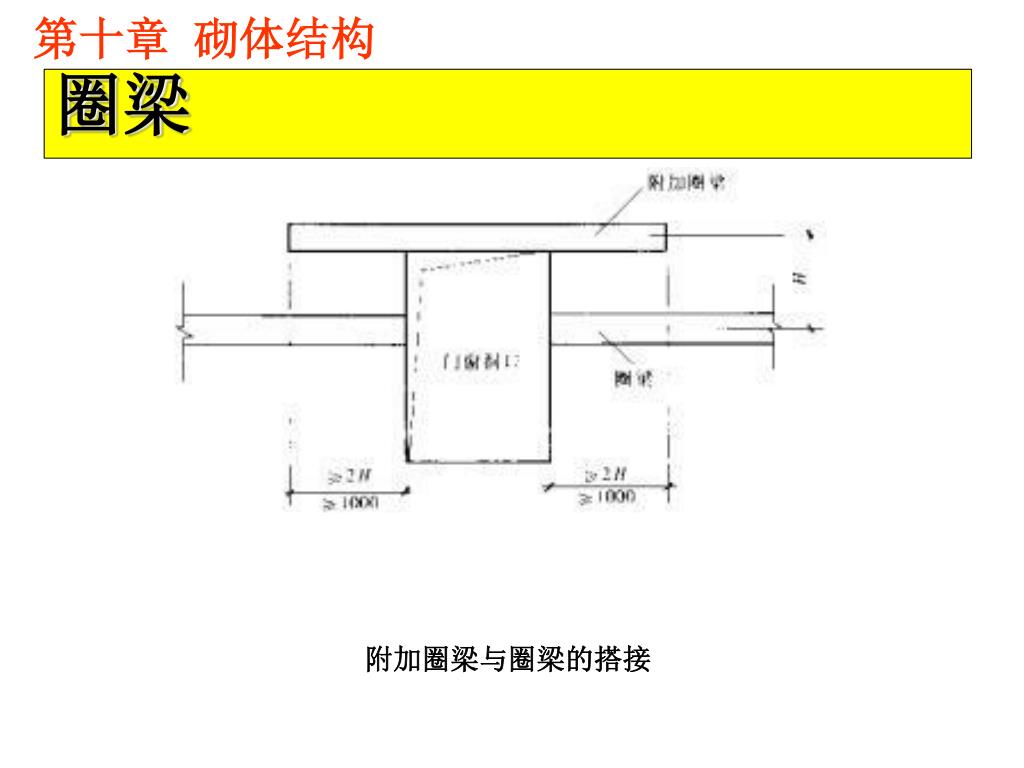

5. 第十章 砌体结构 10.3 砌体房屋构造要求 圈梁 附加圈梁与圈梁的搭接

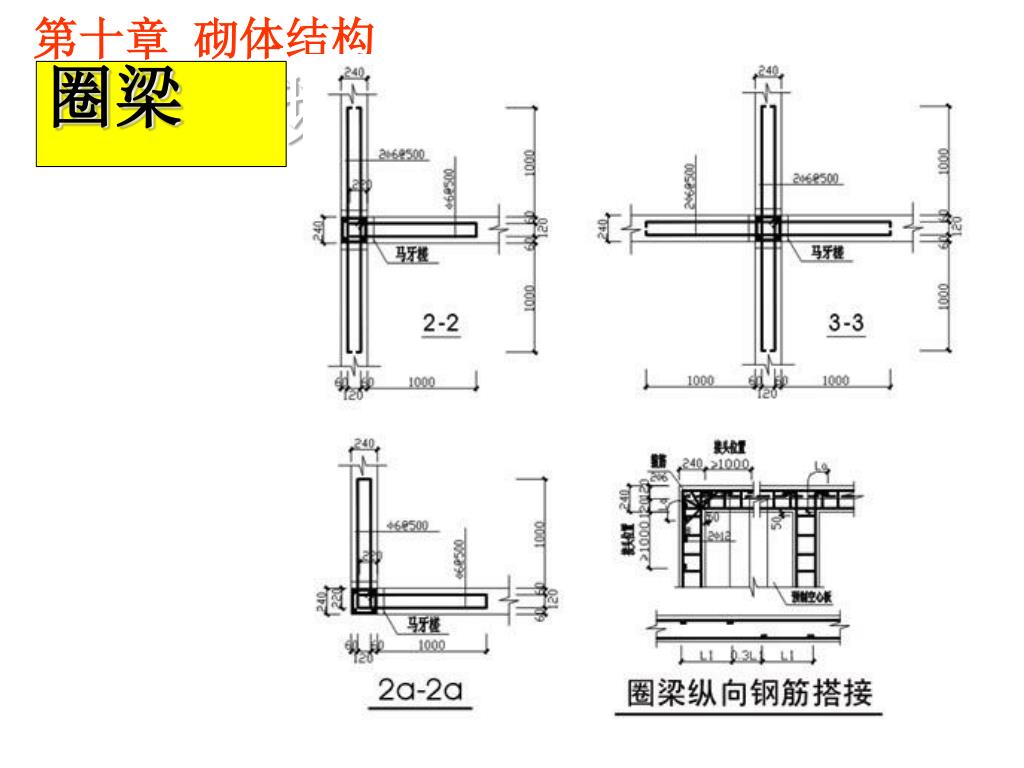

6. 第十章 砌体结构 10.3 砌体房屋构造要求 圈梁 现浇圈梁的连接构造

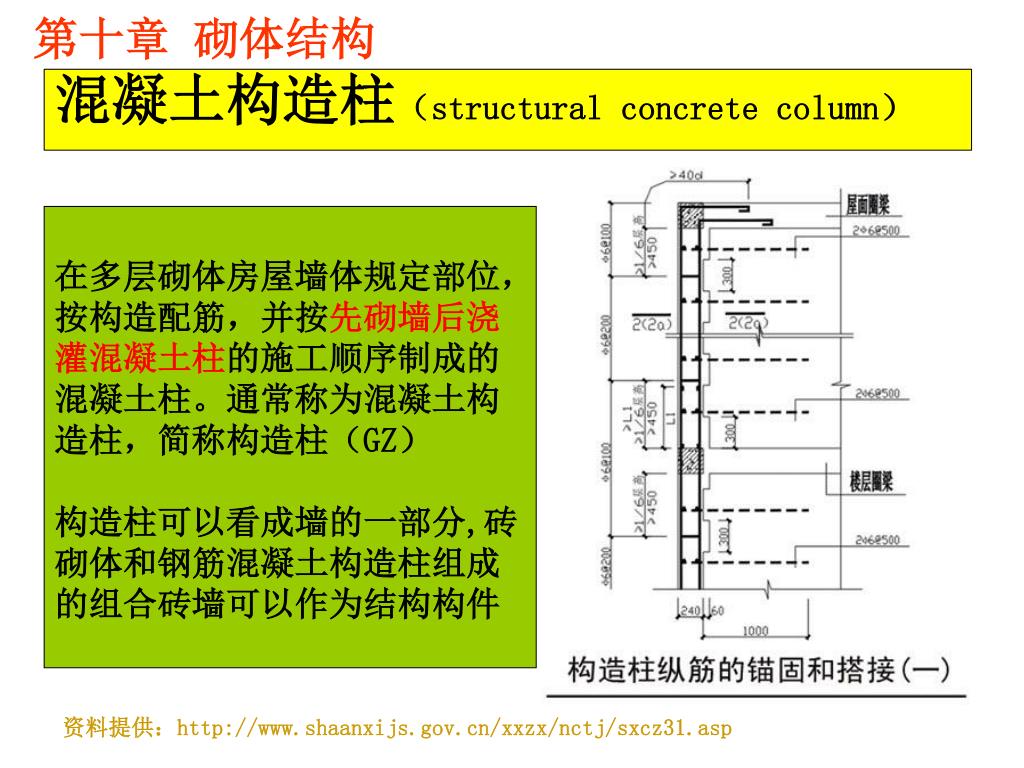

7. 第十章 砌体结构 10.3 砌体房屋构造要求 混凝土构造柱（structural concrete column） 在多层砌体房屋墙体规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱。通常称为混凝土构造柱，简称构造柱（GZ）构造柱可以看成墙的一部分,砖砌体和钢筋混凝土构造柱组成的组合砖墙可以作为结构构件 资料提供：http://www.shaanxijs.gov.cn/xxzx/nctj/sxcz31.asp

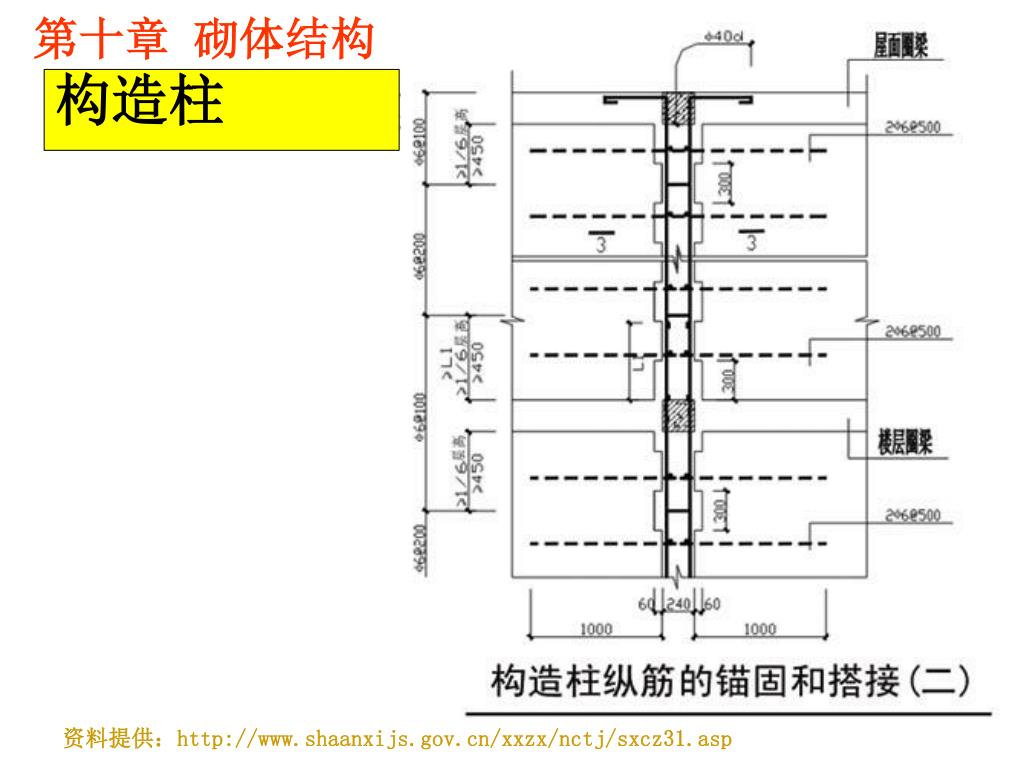

8. 第十章 砌体结构 10.3 砌体房屋构造要求 构造柱 资料提供：http://www.shaanxijs.gov.cn/xxzx/nctj/sxcz31.asp

9. 砌体结构Masonry Structure 点击返回
