Presentation Transcript

  1. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Uhlík

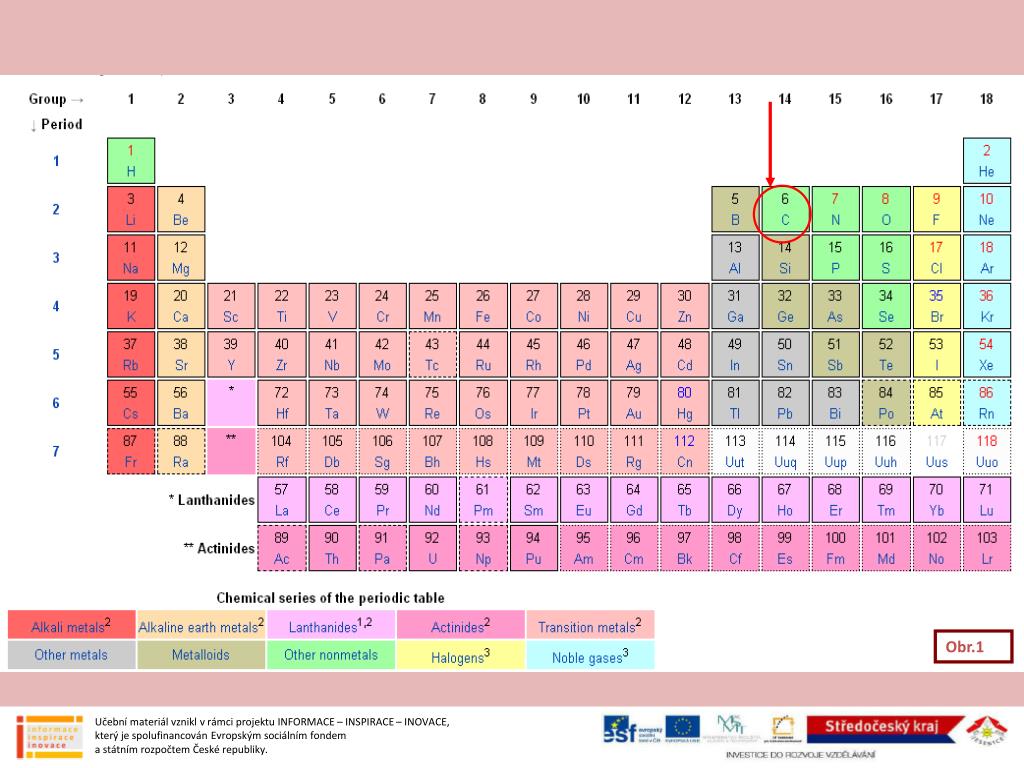

  2. Obr.1 Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Obr.č.1

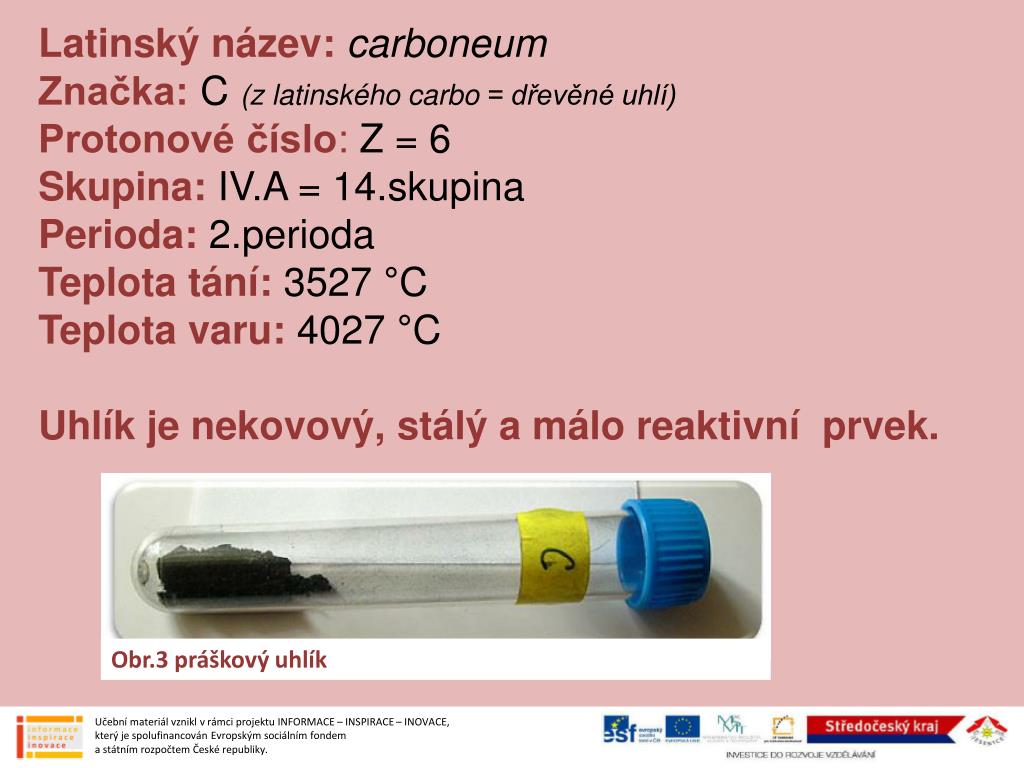

  3. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Latinský název:carboneum Značka:C (z latinského carbo = dřevěné uhlí) Protonové číslo: Z = 6 Skupina: IV.A = 14.skupina Perioda: 2.perioda Teplota tání: 3527 °C Teplota varu: 4027 °C Uhlík je nekovový, stálý a málo reaktivní prvek. Obr.3 práškový uhlík

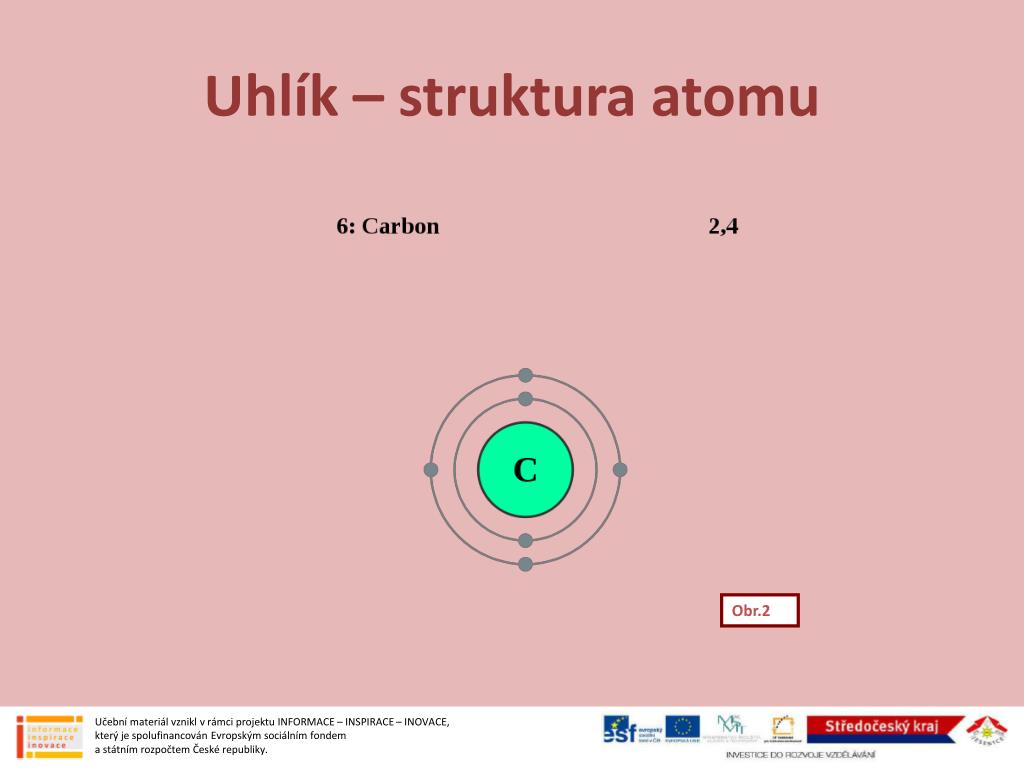

  4. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Uhlík – struktura atomu Obr.2

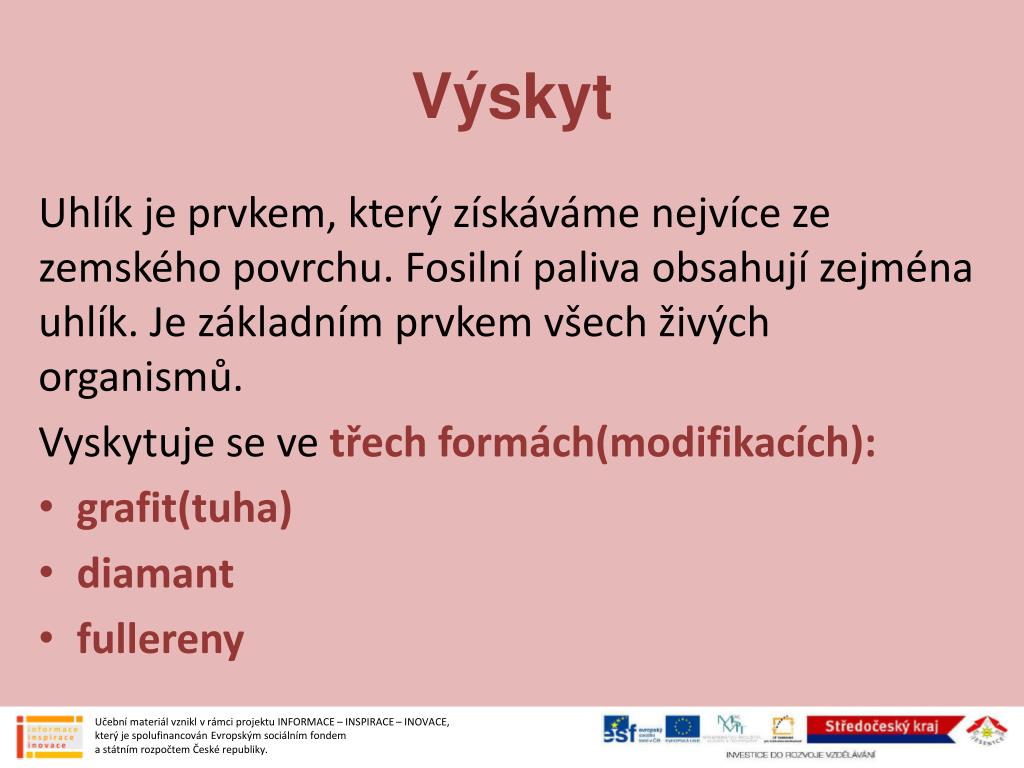

  5. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Výskyt Uhlík je prvkem, který získáváme nejvíce ze zemského povrchu. Fosilní paliva obsahují zejména uhlík. Je základním prvkem všech živých organismů. Vyskytuje se ve třech formách(modifikacích): • grafit(tuha) • diamant • fullereny

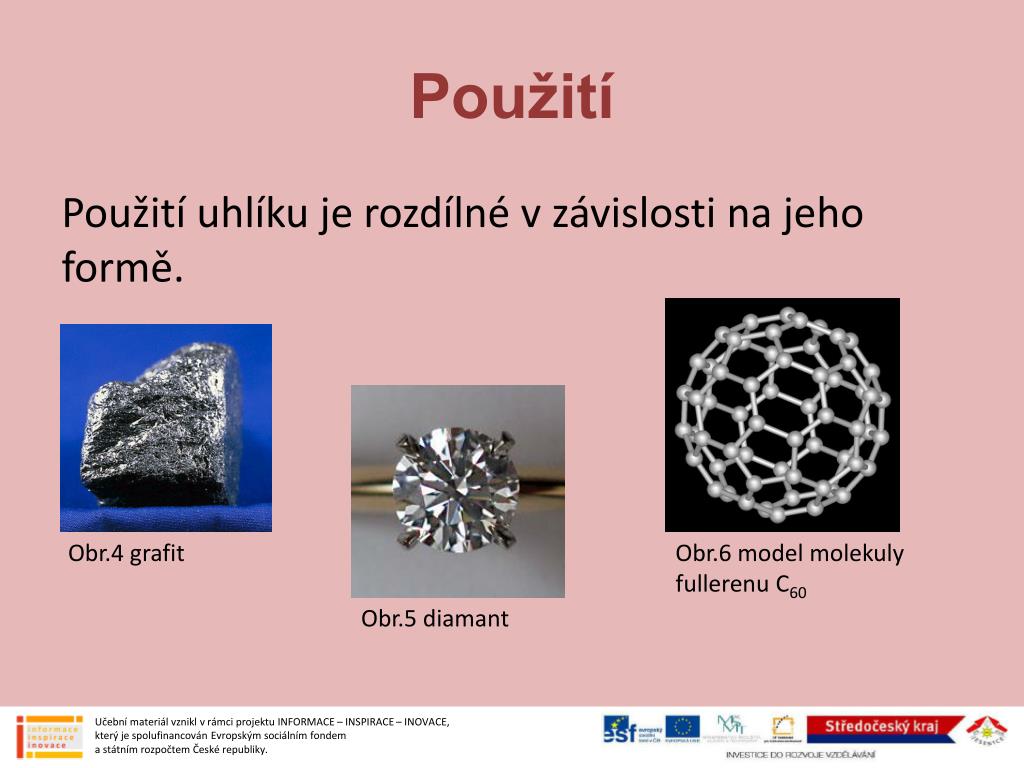

  6. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Použití Použití uhlíku je rozdílné v závislosti na jeho formě. Obr.4 grafit Obr.6 model molekuly fullerenu C60 Obr.5 diamant

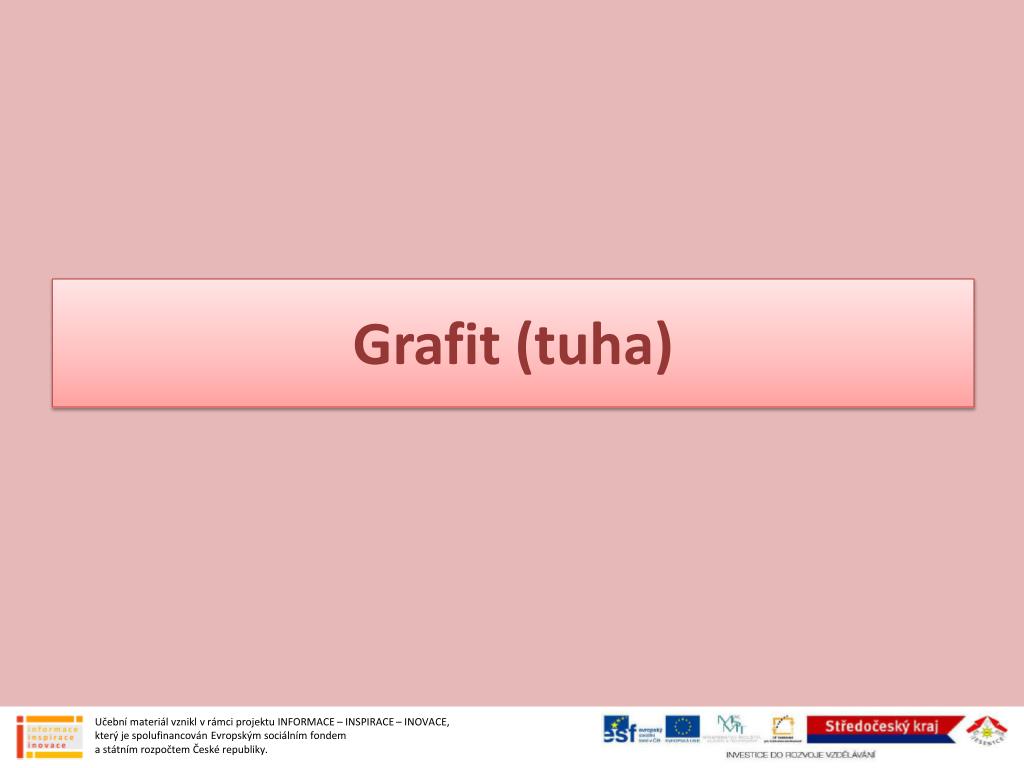

  7. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Grafit (tuha)

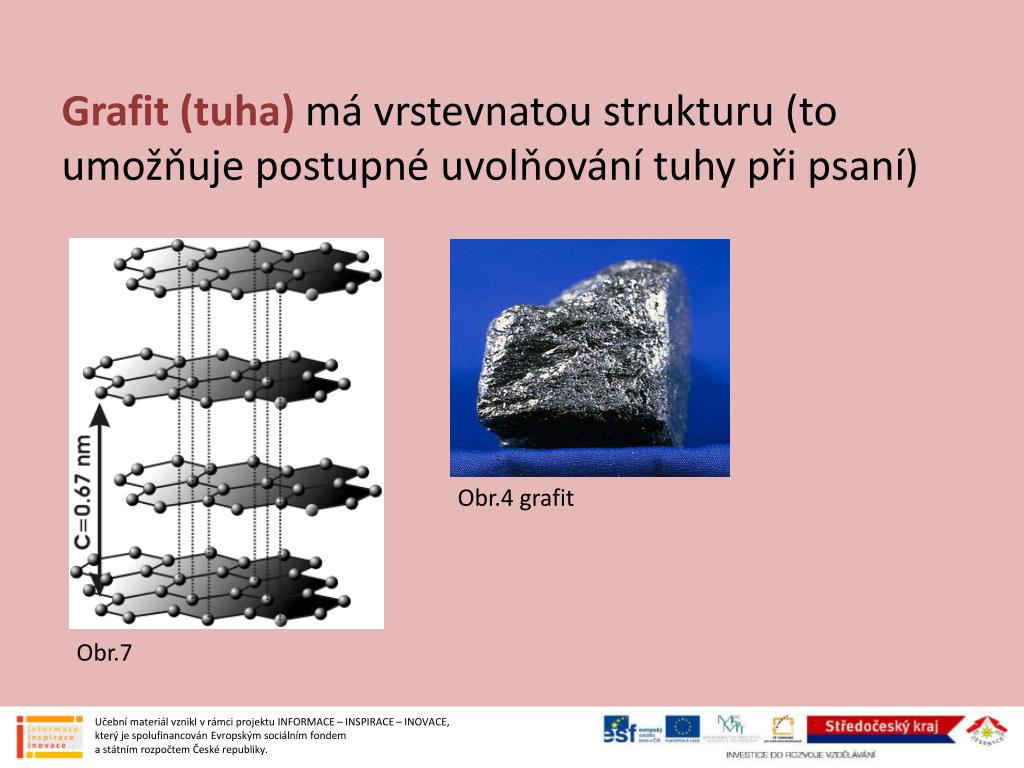

  8. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Grafit (tuha) má vrstevnatou strukturu (to umožňuje postupné uvolňování tuhy při psaní) Obr.4 grafit Obr.7

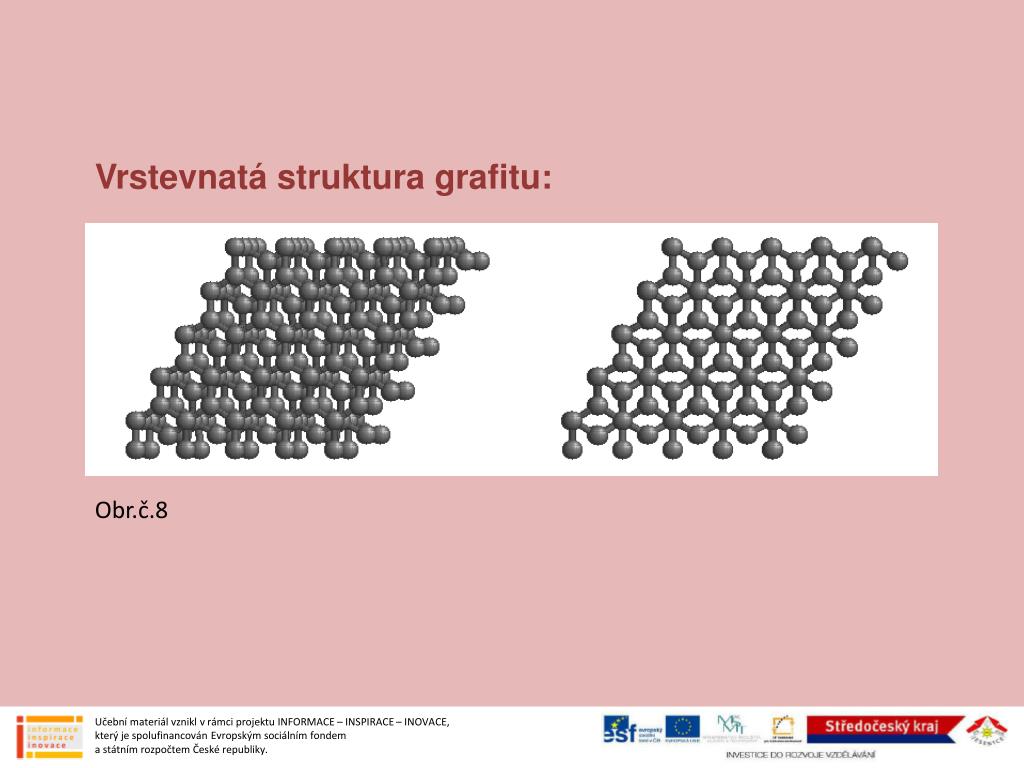

  9. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Vrstevnatá struktura grafitu: Obr.č.8

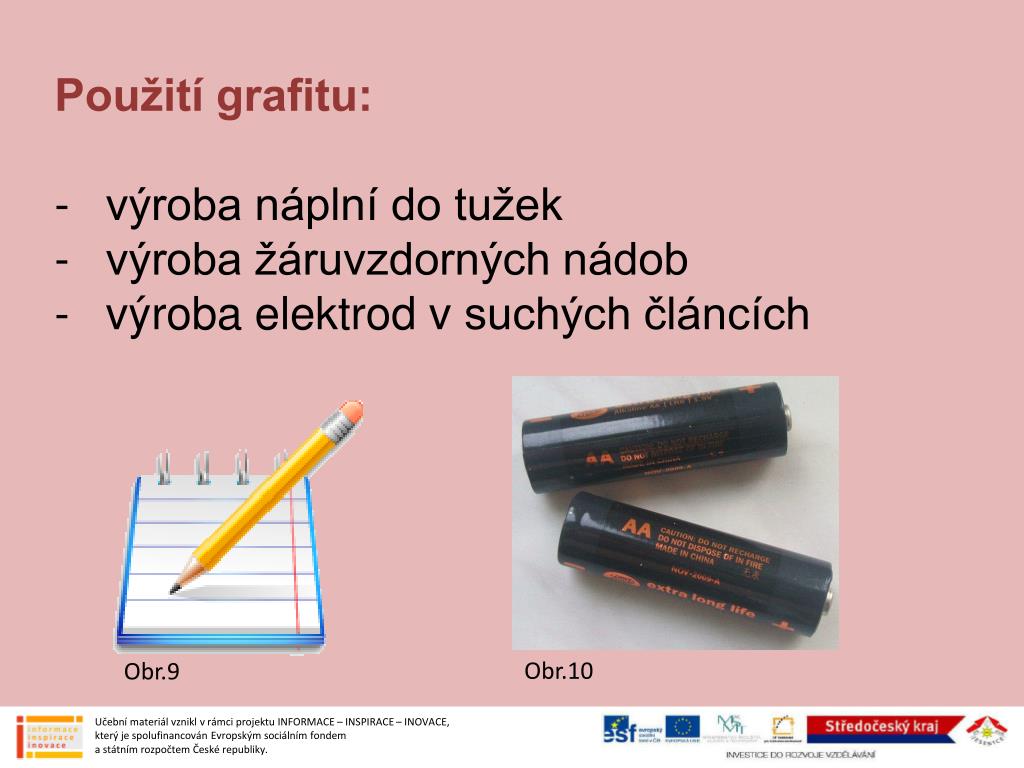

  10. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. • Použití grafitu: • výroba náplní do tužek • výroba žáruvzdorných nádob • výroba elektrod v suchých článcích Obr.10 Obr.9

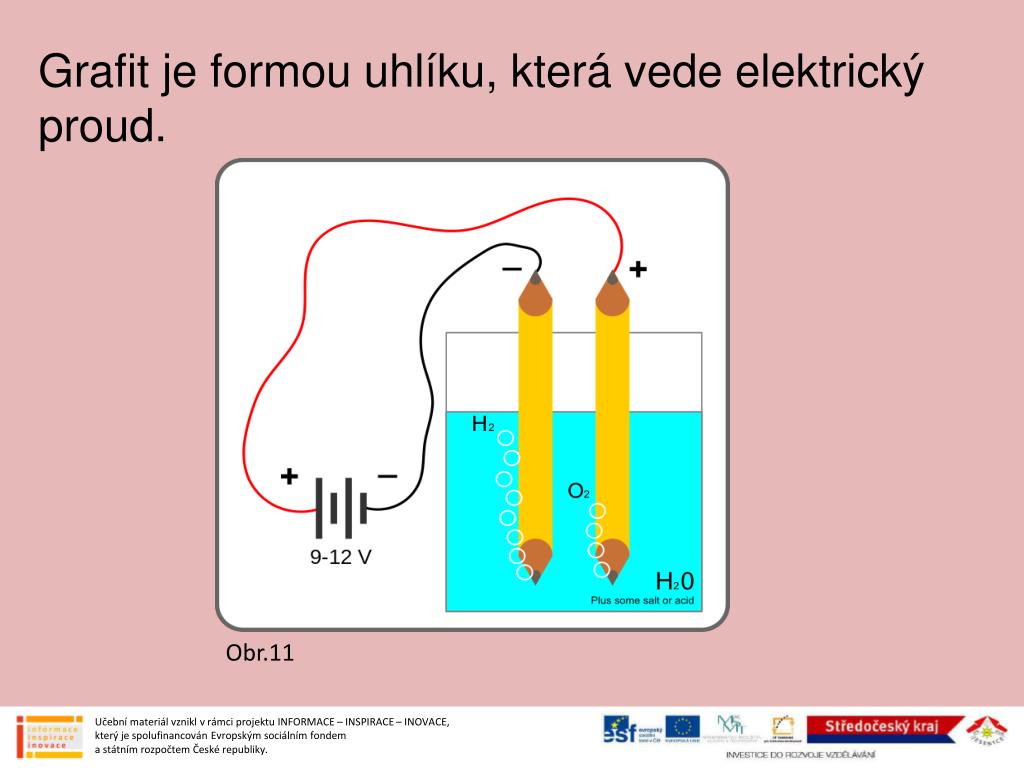

  11. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Grafit je formou uhlíku, která vede elektrický proud. Obr.11

  12. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Diamant

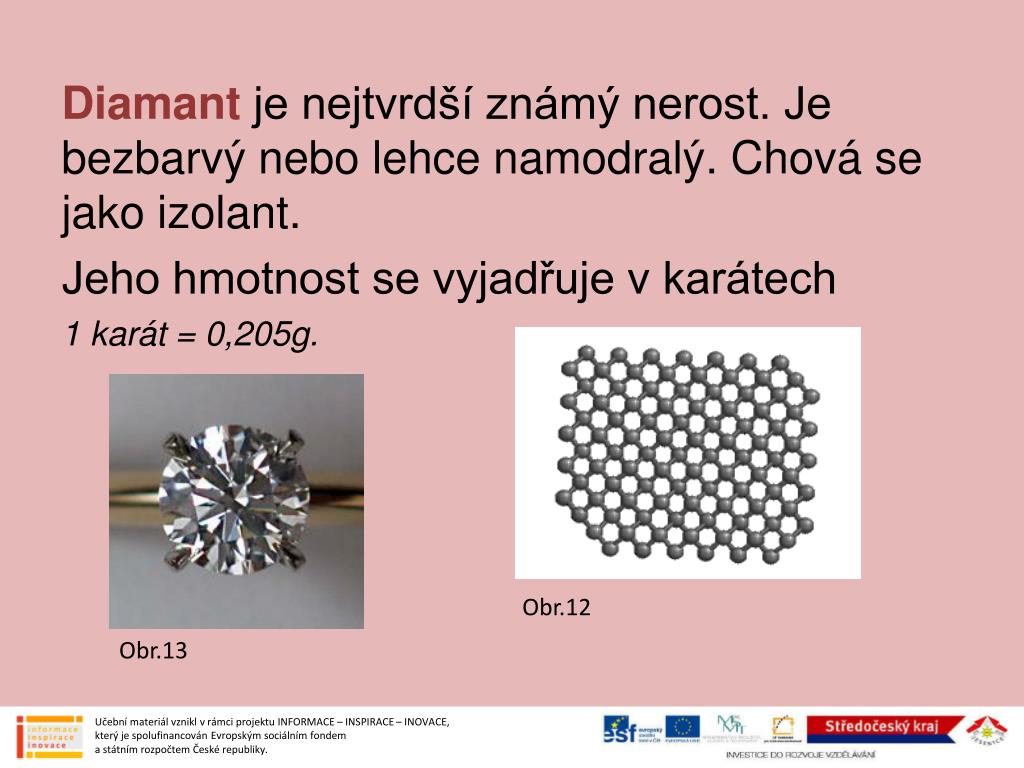

  13. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Diamant je nejtvrdší známý nerost. Je bezbarvý nebo lehce namodralý. Chová se jako izolant. Jeho hmotnost se vyjadřuje v karátech 1 karát = 0,205g. Obr.12 Obr.13

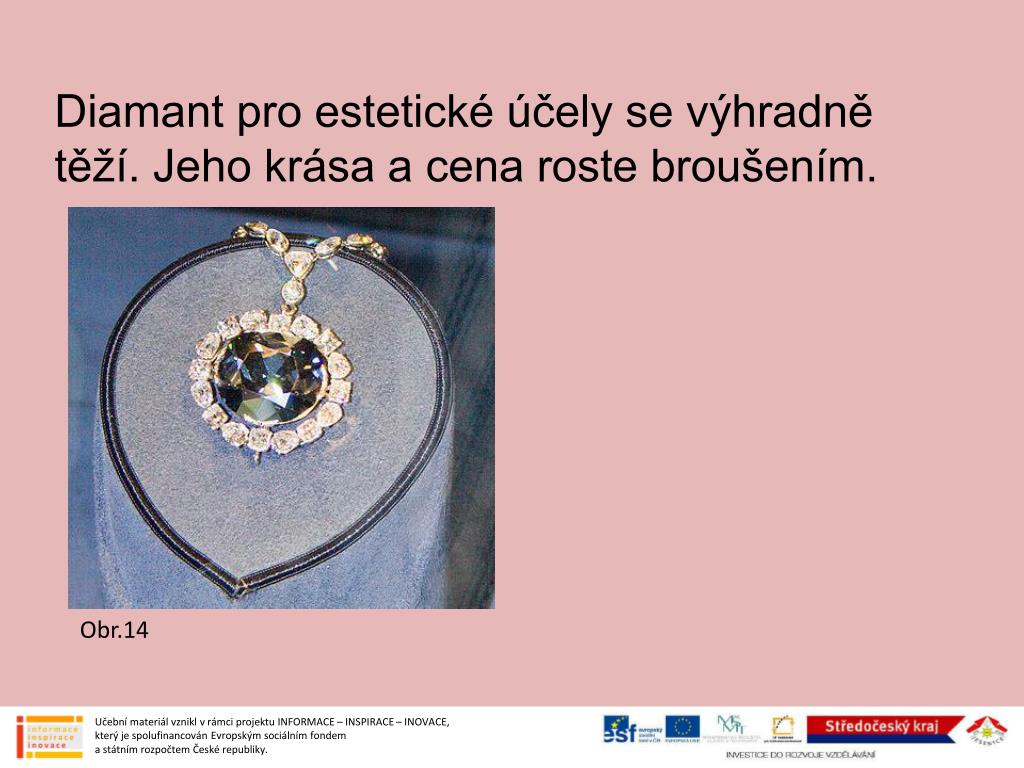

  14. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Diamant pro estetické účely se výhradně těží. Jeho krása a cena roste broušením. Obr.14

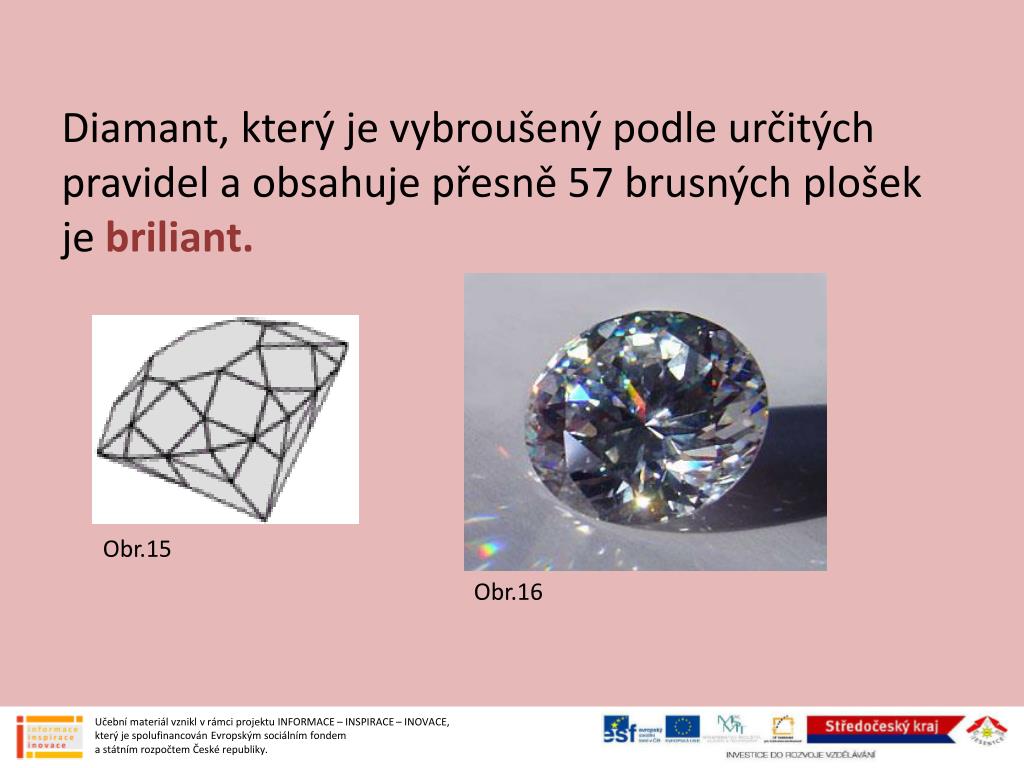

  15. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Diamant, který je vybroušený podle určitých pravidel a obsahuje přesně 57 brusných plošek je briliant. Obr.15 Obr.16

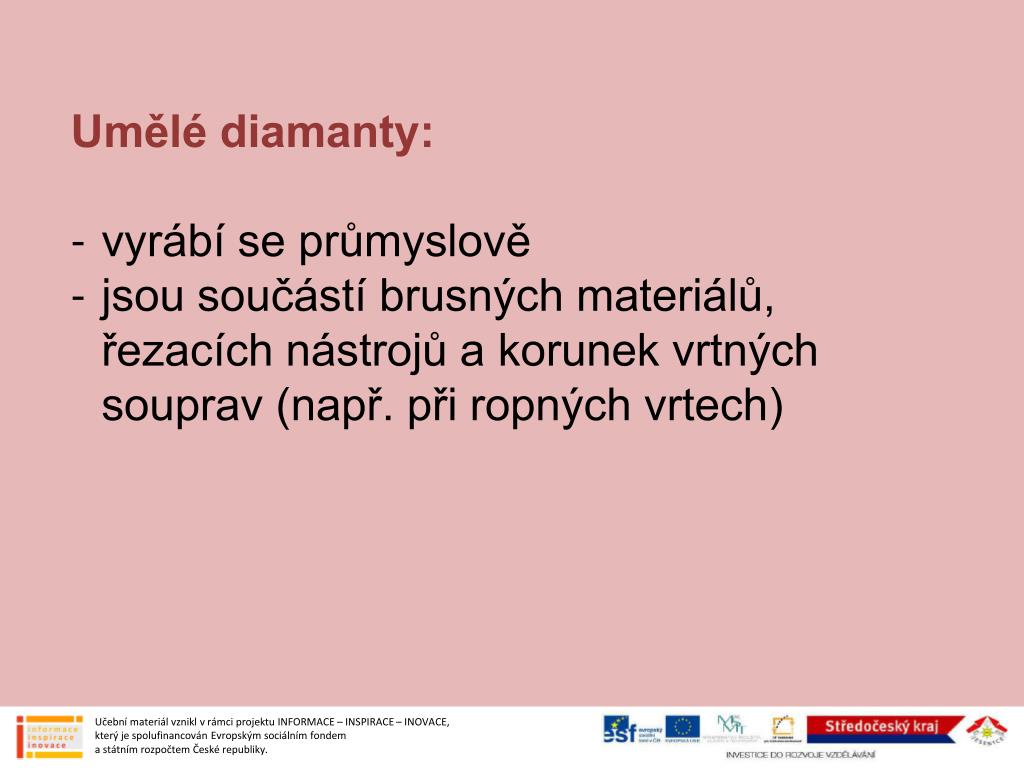

  16. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. • Umělé diamanty: • vyrábí se průmyslově • jsou součástí brusných materiálů, řezacích nástrojů a korunek vrtných souprav (např. při ropných vrtech)

  17. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Fullereny

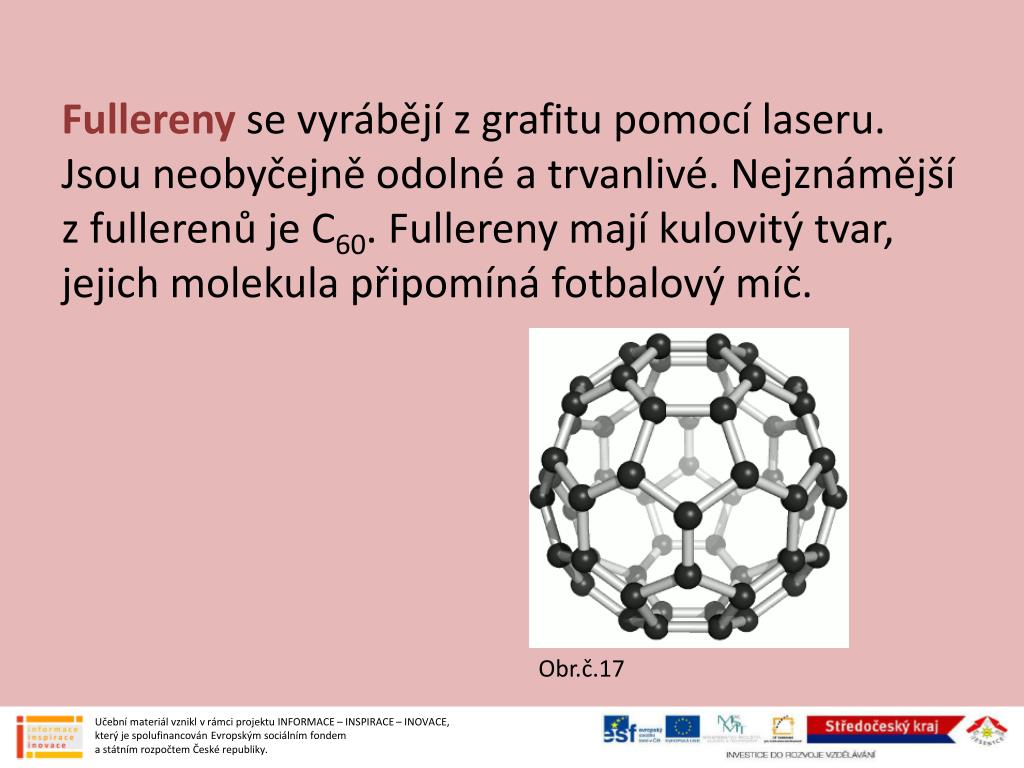

  18. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Fullereny se vyrábějí z grafitu pomocí laseru. Jsou neobyčejně odolné a trvanlivé. Nejznámější z fullerenů je C60. Fullereny mají kulovitý tvar, jejich molekula připomíná fotbalový míč. Obr.č.17

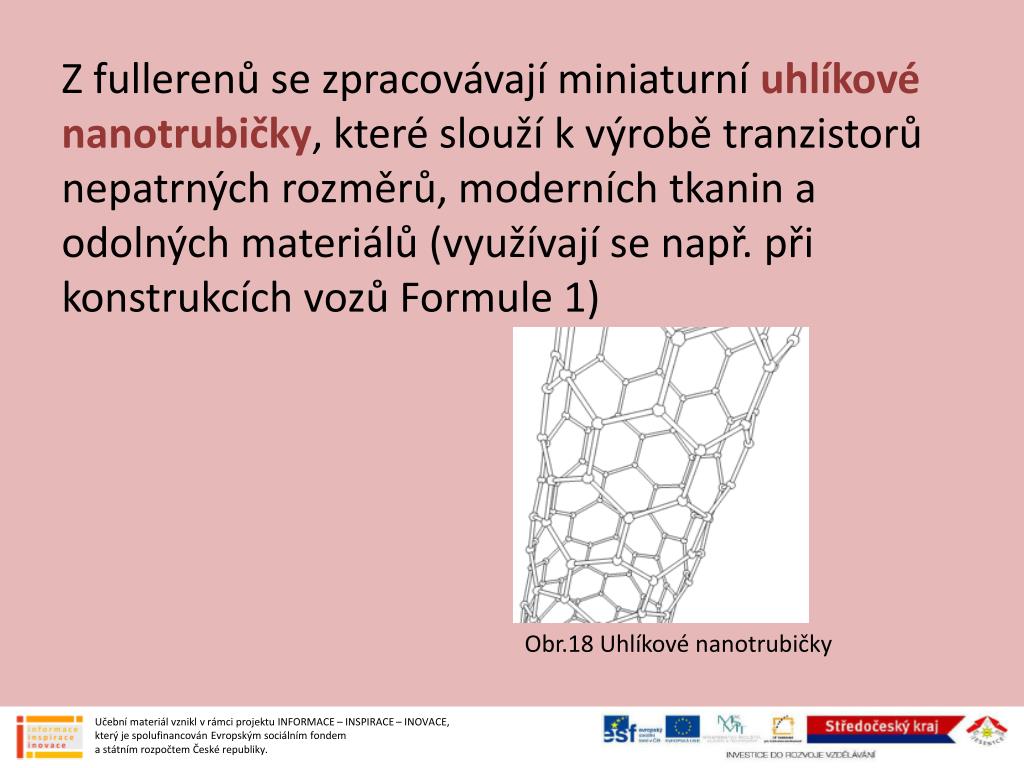

  19. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Z fullerenů se zpracovávají miniaturní uhlíkové nanotrubičky, které slouží k výrobě tranzistorů nepatrných rozměrů, moderních tkanin a odolných materiálů (využívají se např. při konstrukcích vozů Formule 1) Obr.18 Uhlíkové nanotrubičky

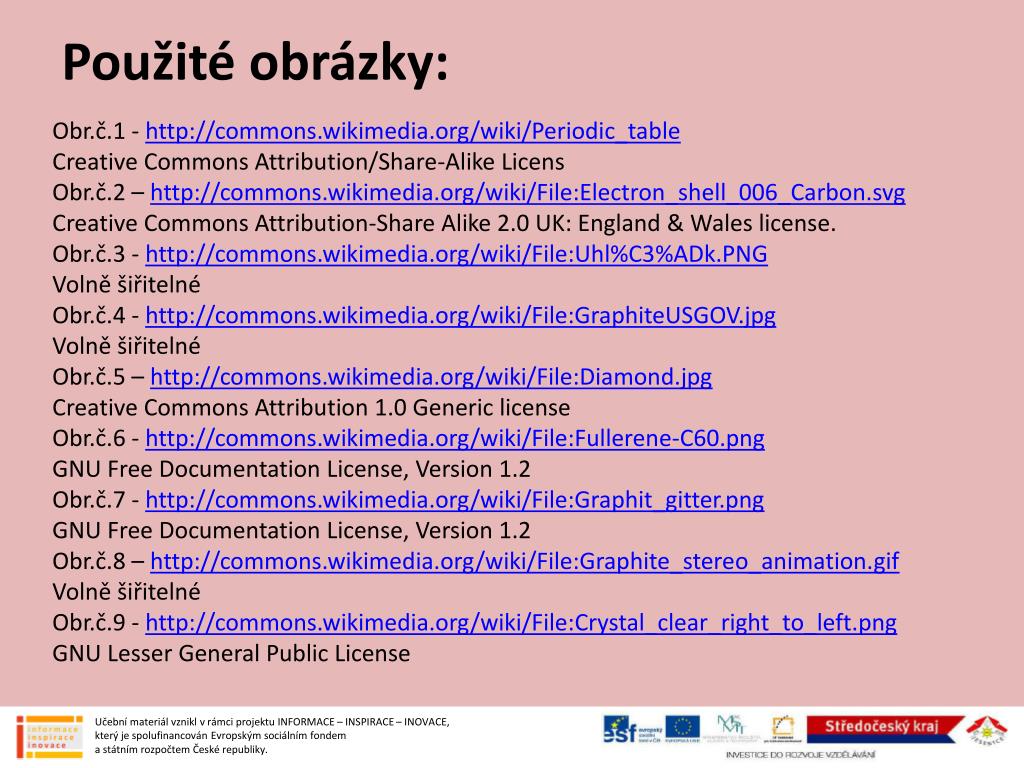

  20. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Použité obrázky: Obr.č.1 - http://commons.wikimedia.org/wiki/Periodic_table Creative Commons Attribution/Share-Alike Licens Obr.č.2 – http://commons.wikimedia.org/wiki/File:Electron_shell_006_Carbon.svg Creative Commons Attribution-Share Alike 2.0 UK: England & Wales license. Obr.č.3 - http://commons.wikimedia.org/wiki/File:Uhl%C3%ADk.PNG Volně šiřitelné Obr.č.4 - http://commons.wikimedia.org/wiki/File:GraphiteUSGOV.jpg Volně šiřitelné Obr.č.5 – http://commons.wikimedia.org/wiki/File:Diamond.jpg Creative Commons Attribution 1.0 Generic license Obr.č.6 - http://commons.wikimedia.org/wiki/File:Fullerene-C60.png GNU Free Documentation License, Version 1.2 Obr.č.7 - http://commons.wikimedia.org/wiki/File:Graphit_gitter.png GNU Free Documentation License, Version 1.2 Obr.č.8 – http://commons.wikimedia.org/wiki/File:Graphite_stereo_animation.gif Volně šiřitelné Obr.č.9 - http://commons.wikimedia.org/wiki/File:Crystal_clear_right_to_left.png GNU Lesser General Public License

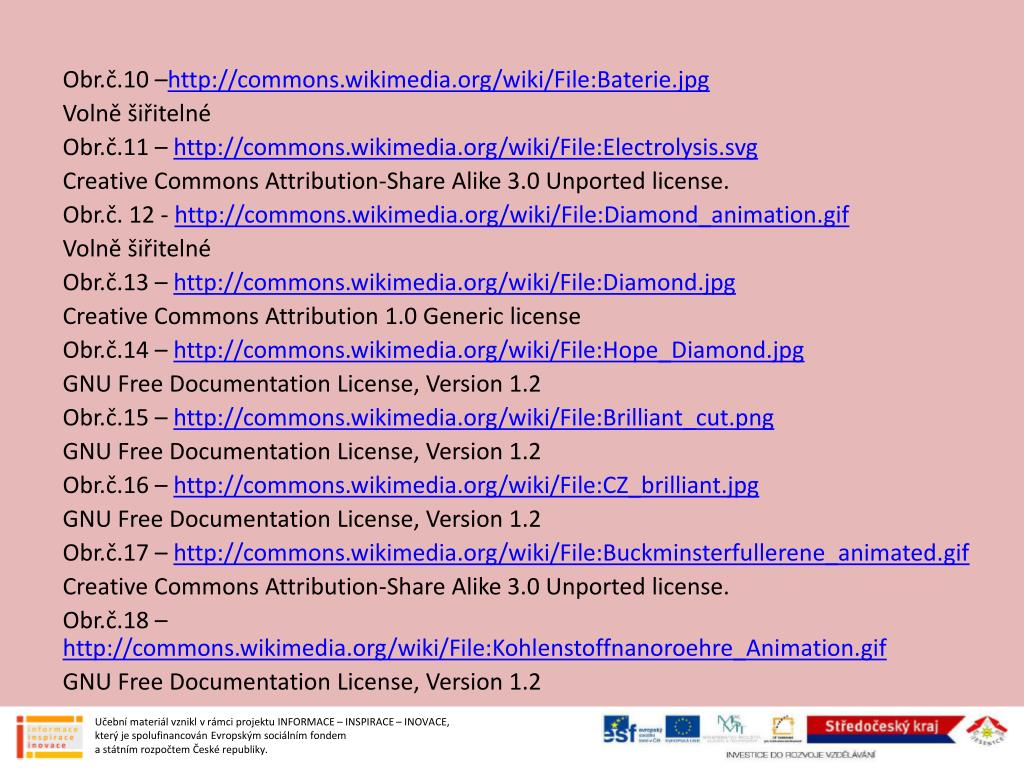

  21. Učební materiál vznikl v rámci projektu INFORMACE – INSPIRACE – INOVACE, který je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky. Obr.č.10 –http://commons.wikimedia.org/wiki/File:Baterie.jpg Volně šiřitelné Obr.č.11 – http://commons.wikimedia.org/wiki/File:Electrolysis.svg Creative Commons Attribution-Share Alike 3.0 Unported license. Obr.č. 12 - http://commons.wikimedia.org/wiki/File:Diamond_animation.gif Volně šiřitelné Obr.č.13 – http://commons.wikimedia.org/wiki/File:Diamond.jpg Creative Commons Attribution 1.0 Generic license Obr.č.14 – http://commons.wikimedia.org/wiki/File:Hope_Diamond.jpg GNU Free Documentation License, Version 1.2 Obr.č.15 – http://commons.wikimedia.org/wiki/File:Brilliant_cut.png GNU Free Documentation License, Version 1.2 Obr.č.16 – http://commons.wikimedia.org/wiki/File:CZ_brilliant.jpg GNU Free Documentation License, Version 1.2 Obr.č.17 – http://commons.wikimedia.org/wiki/File:Buckminsterfullerene_animated.gif Creative Commons Attribution-Share Alike 3.0 Unported license. Obr.č.18 – http://commons.wikimedia.org/wiki/File:Kohlenstoffnanoroehre_Animation.gif GNU Free Documentation License, Version 1.2
