  1. 学习情境1.3 红外线接口模块

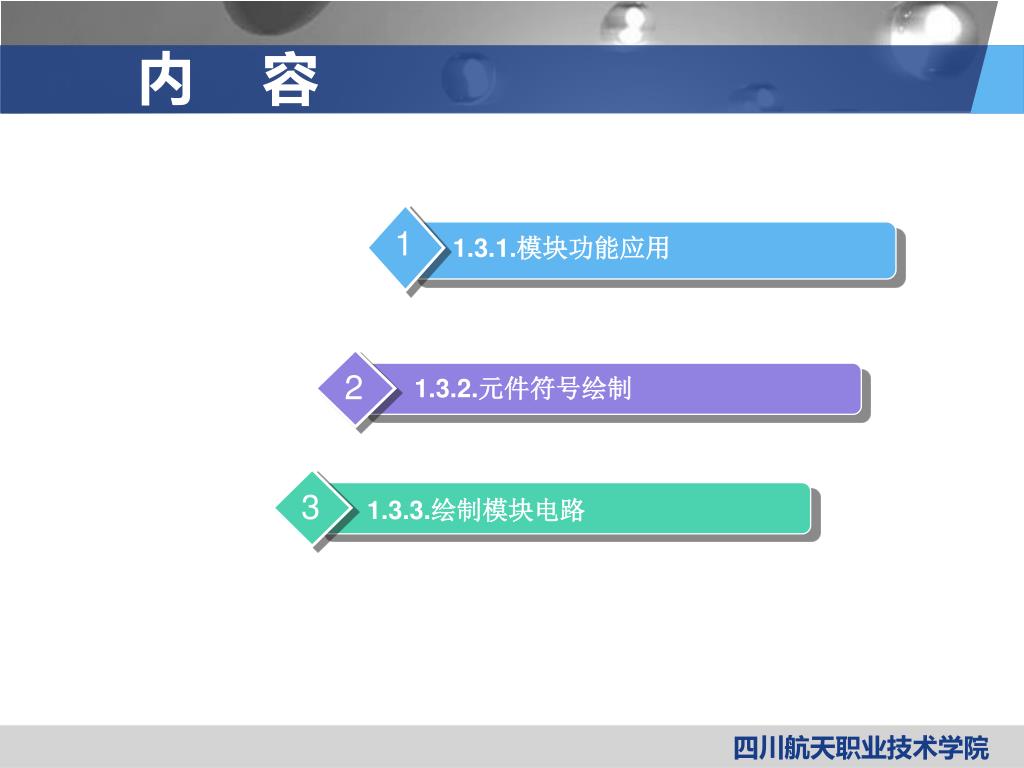

  2. 1 1.3.1.模块功能应用 3 1.3.3.绘制模块电路 2 1.3.2.元件符号绘制 内 容

  3. 1 1.3.1.模块功能应用

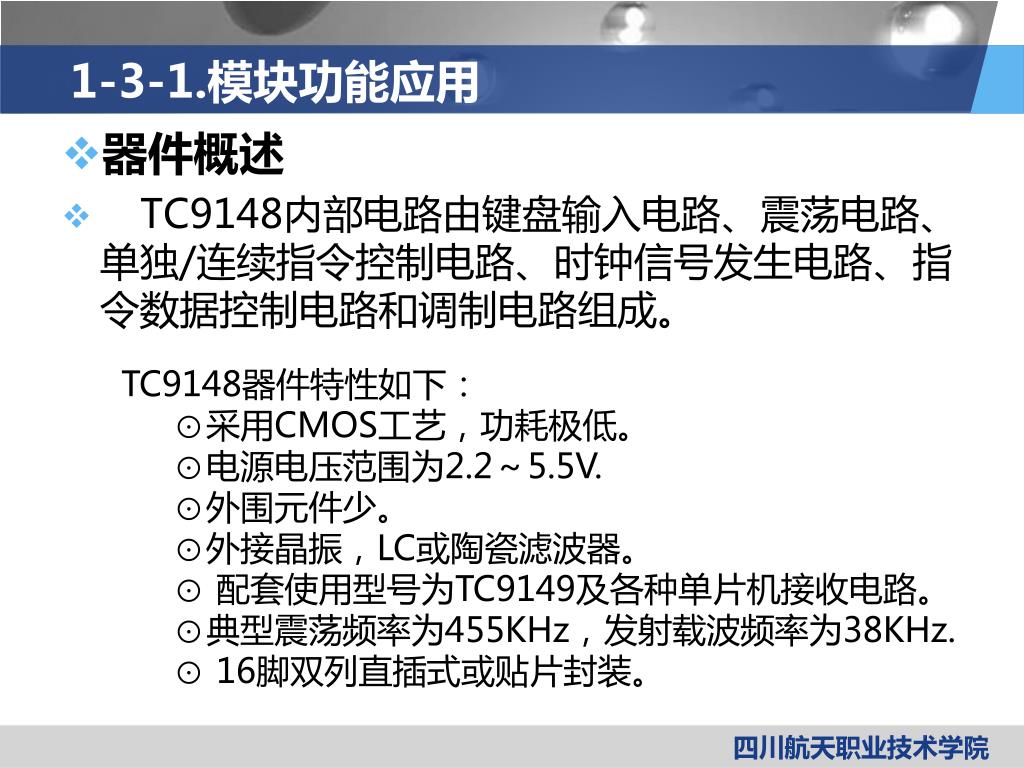

  4. 1-3-1.模块功能应用 • 器件概述 • TC9148内部电路由键盘输入电路、震荡电路、单独/连续指令控制电路、时钟信号发生电路、指令数据控制电路和调制电路组成。 TC9148器件特性如下： ⊙采用CMOS工艺，功耗极低。 ⊙电源电压范围为2.2～5.5V. ⊙外围元件少。 ⊙外接晶振，LC或陶瓷滤波器。 ⊙ 配套使用型号为TC9149及各种单片机接收电路。 ⊙典型震荡频率为455KHz，发射载波频率为38KHz. ⊙ 16脚双列直插式或贴片封装。

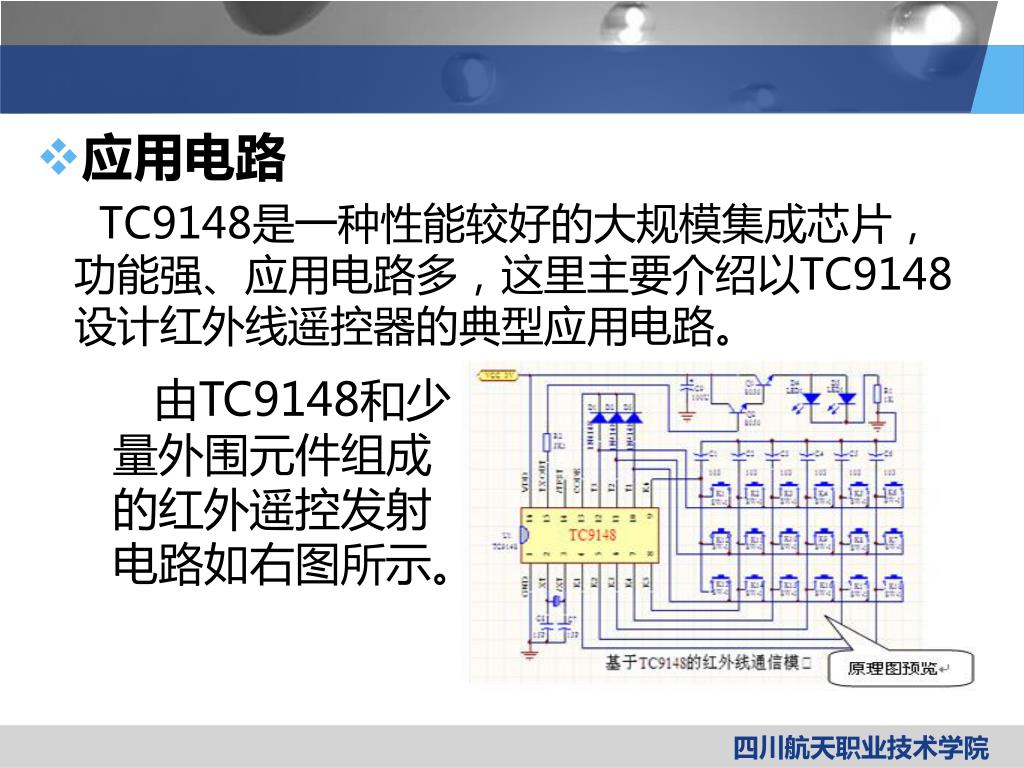

  5. 应用电路 TC9148是一种性能较好的大规模集成芯片，功能强、应用电路多，这里主要介绍以TC9148设计红外线遥控器的典型应用电路。 由TC9148和少量外围元件组成的红外遥控发射电路如右图所示。

  6. 2 1.3.2.元件符号绘制

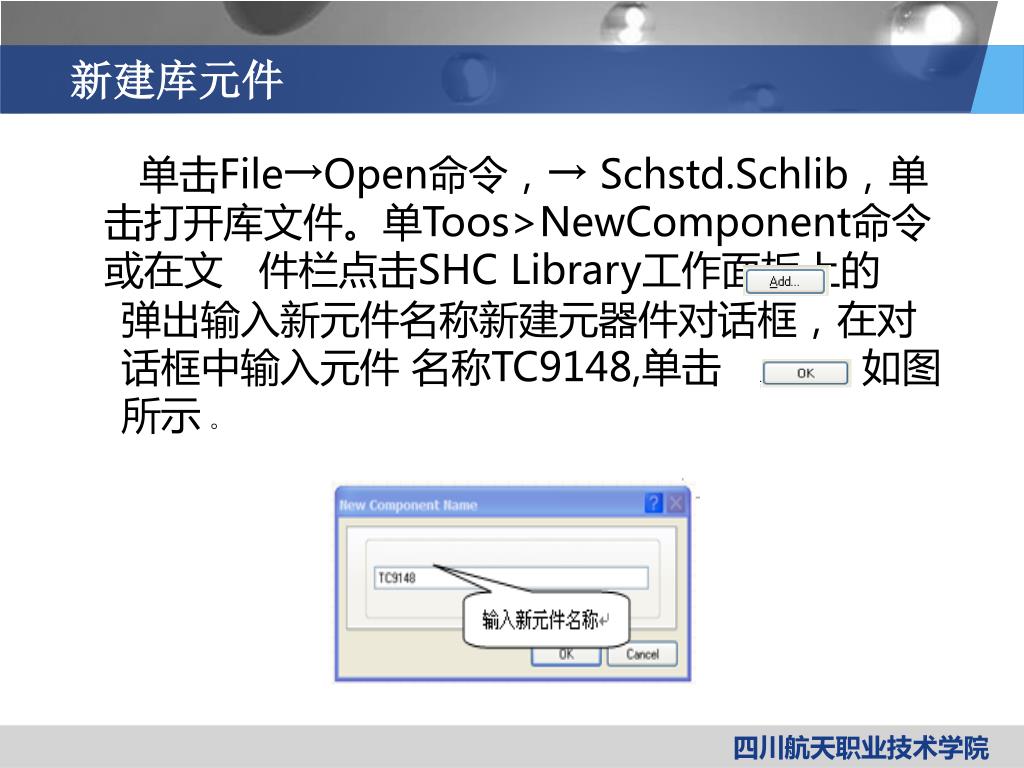

  7. 新建库元件 单击File→Open命令，→ Schstd.Schlib，单击打开库文件。单Toos>NewComponent命令或在文 件栏点击SHC Library工作面板上的 弹出输入新元件名称新建元器件对话框，在对话框中输入元件 名称TC9148,单击 如图所示 。

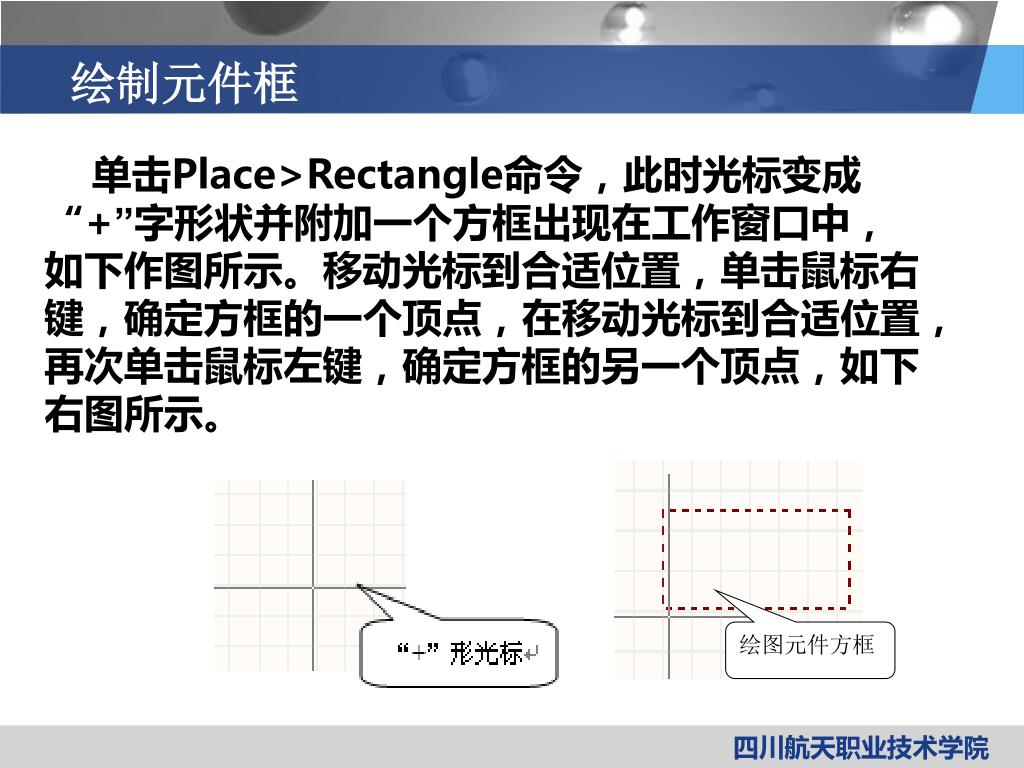

  8. 绘图元件方框 绘制元件框 单击Place>Rectangle命令，此时光标变成“+”字形状并附加一个方框出现在工作窗口中，如下作图所示。移动光标到合适位置，单击鼠标右键，确定方框的一个顶点，在移动光标到合适位置，再次单击鼠标左键，确定方框的另一个顶点，如下右图所示。

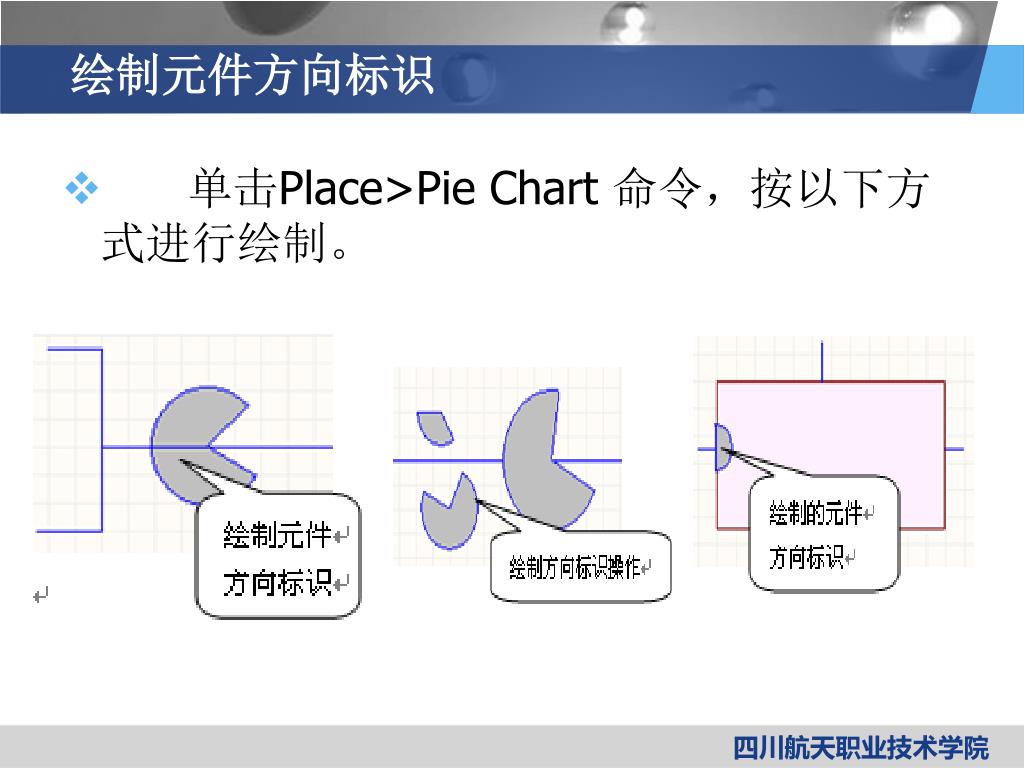

  9. 绘制元件方向标识 • 单击Place>Pie Chart 命令，按以下方式进行绘制。

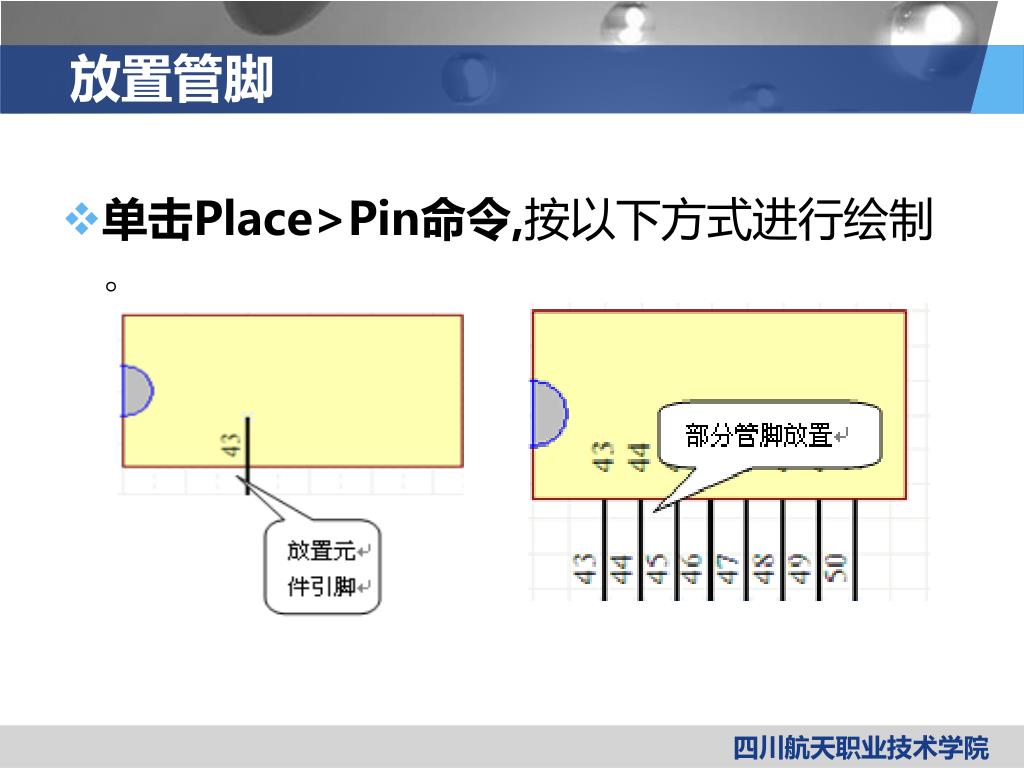

  10. 放置管脚 • 单击Place>Pin命令,按以下方式进行绘制。

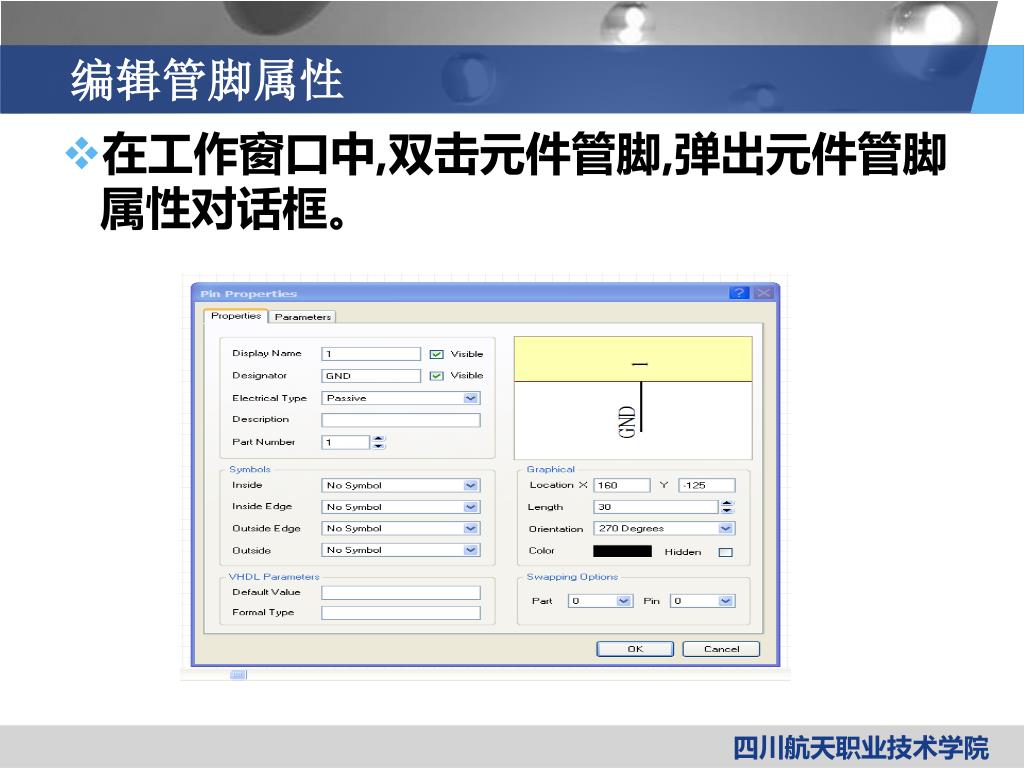

  11. 编辑管脚属性 • 在工作窗口中,双击元件管脚,弹出元件管脚属性对话框。

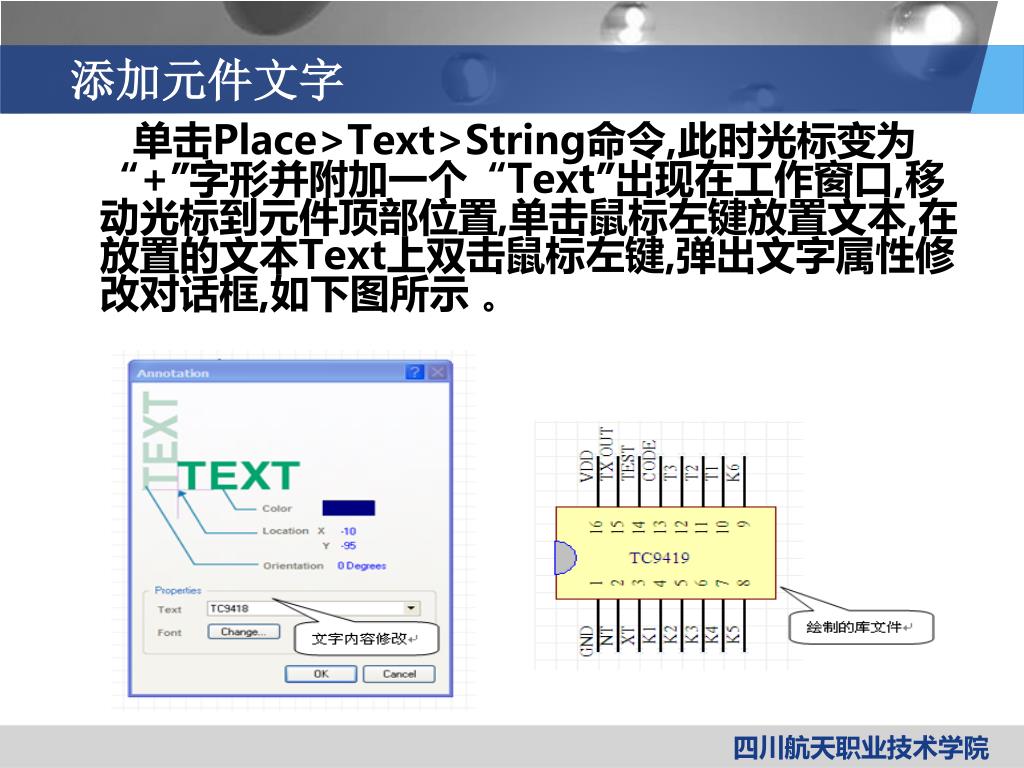

  12. 添加元件文字 单击Place>Text>String命令,此时光标变为“+”字形并附加一个“Text”出现在工作窗口,移动光标到元件顶部位置,单击鼠标左键放置文本,在放置的文本Text上双击鼠标左键,弹出文字属性修改对话框,如下图所示 。

  13. 3 1.3.3.绘制模块电路

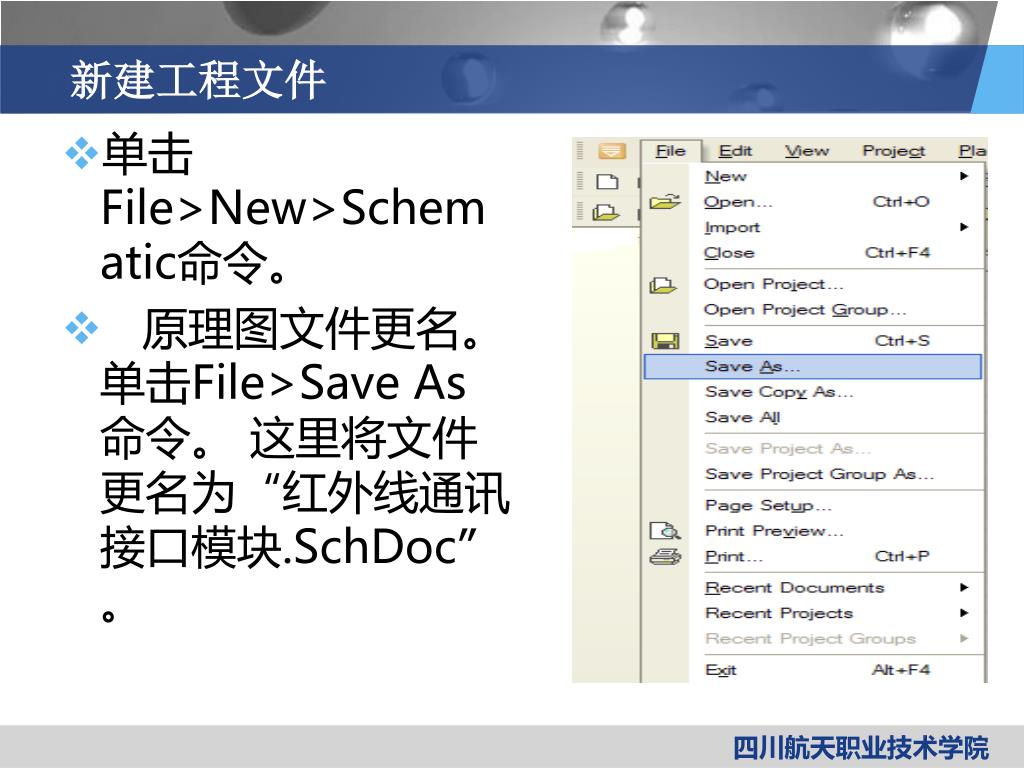

  14. 新建工程文件 • 单击File>New>Schematic命令。 • 原理图文件更名。单击File>Save As命令。 这里将文件更名为“红外线通讯接口模块.SchDoc”。

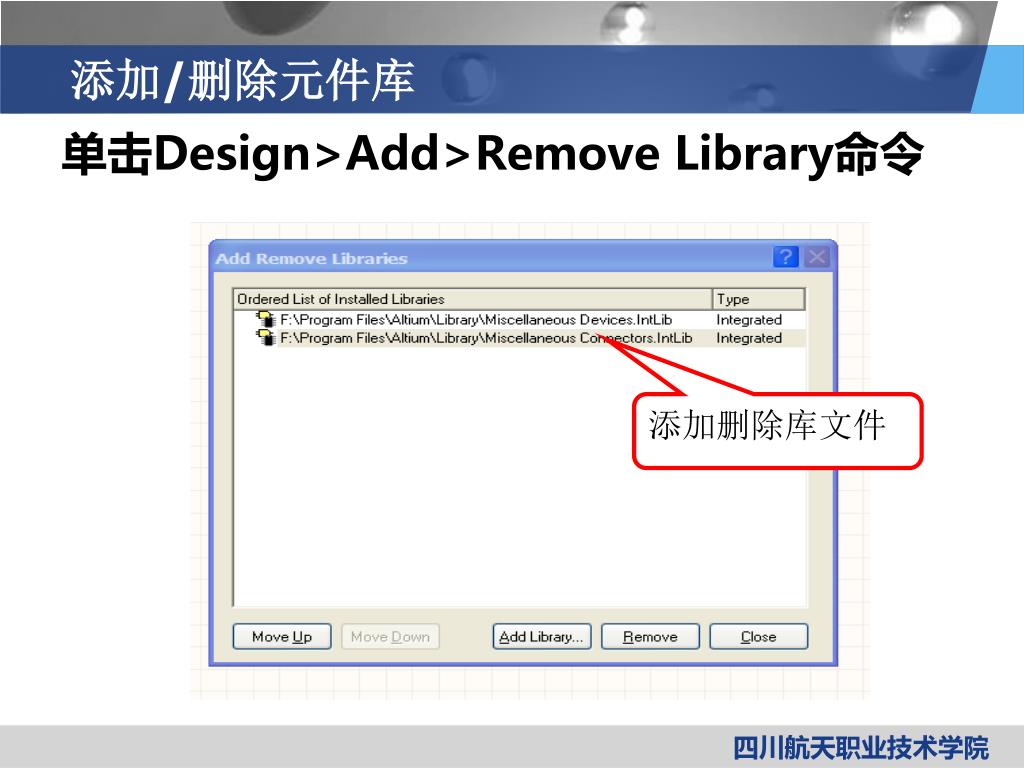

  15. 添加删除库文件 添加/删除元件库 单击Design>Add>Remove Library命令

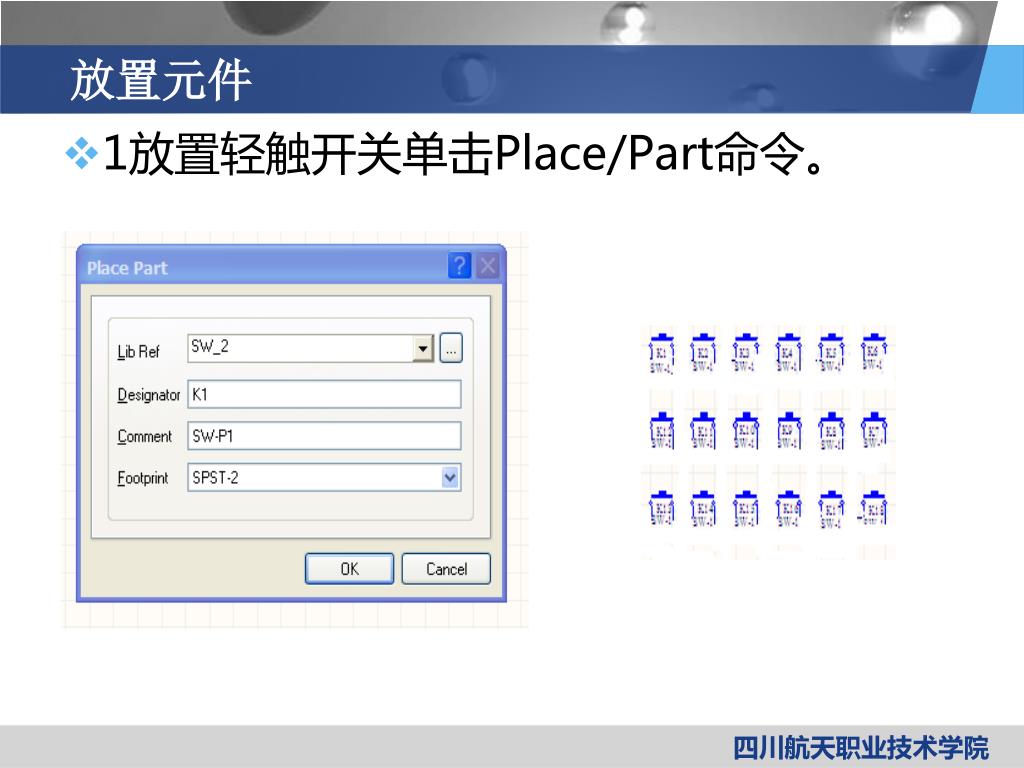

  16. 放置元件 • 1放置轻触开关单击Place/Part命令。

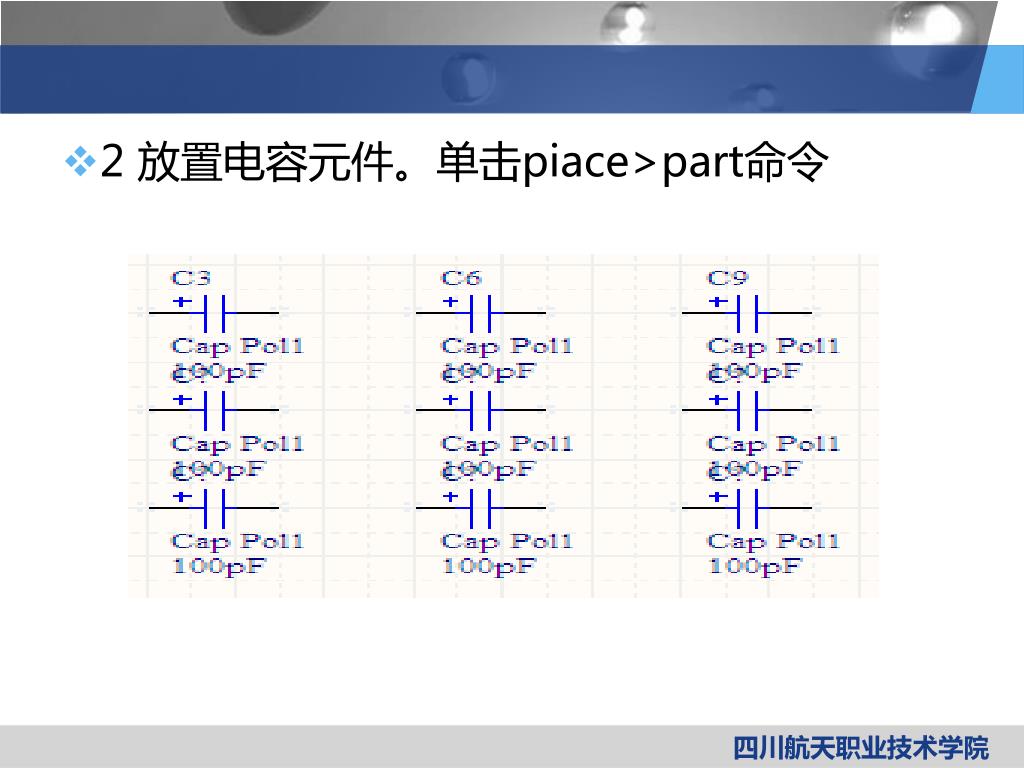

  17. 2 放置电容元件。单击piace>part命令

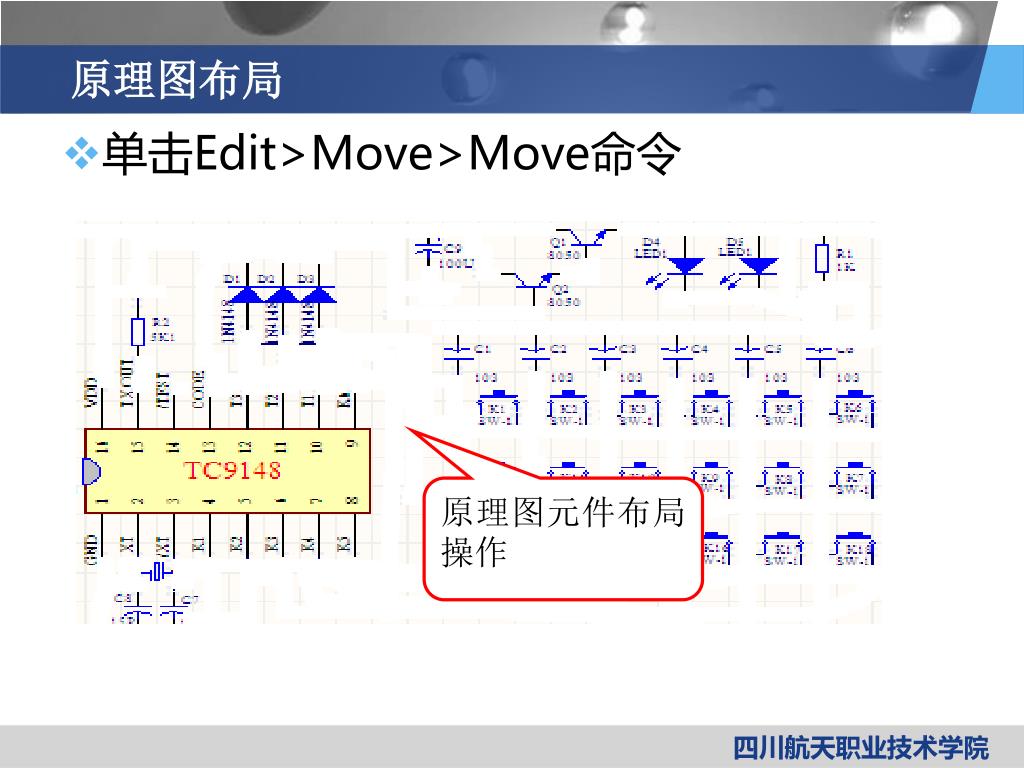

  18. 原理图元件布局操作 原理图布局 • 单击Edit>Move>Move命令

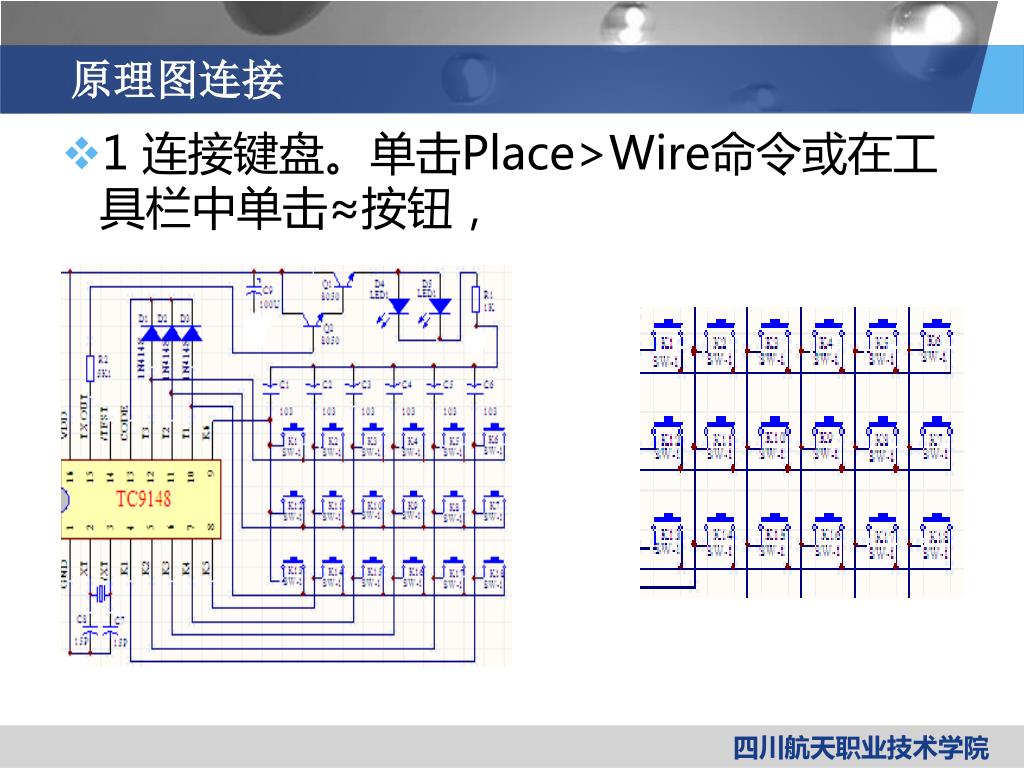

  19. 原理图连接 • 1 连接键盘。单击Place>Wire命令或在工具栏中单击≈按钮，

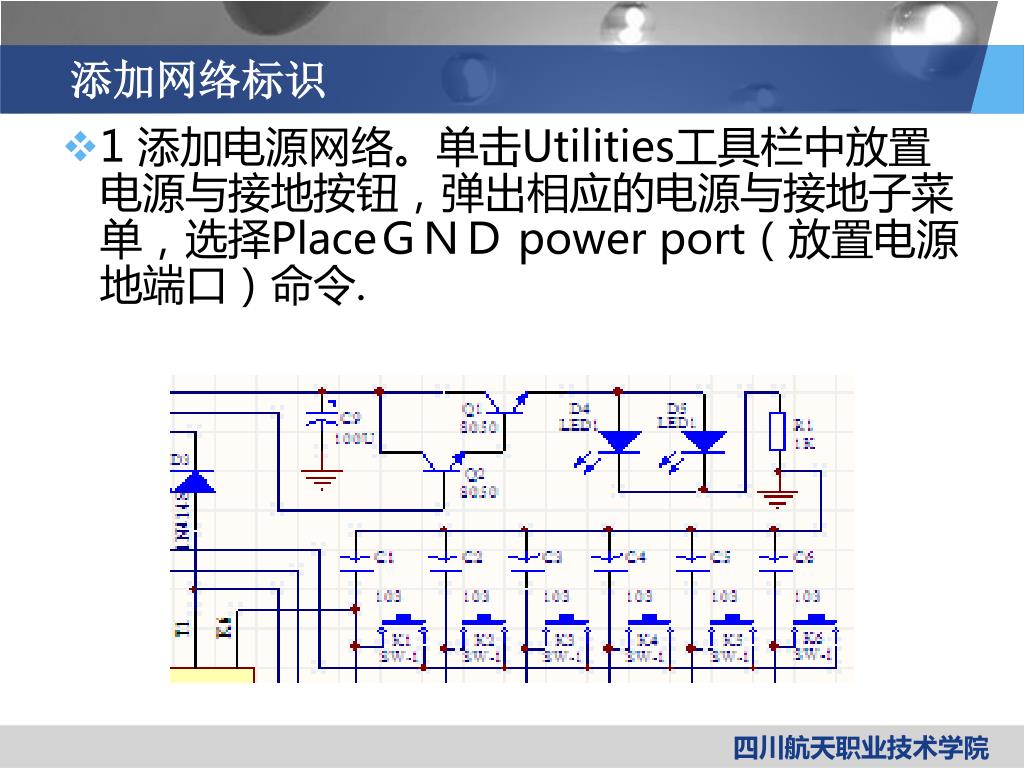

  20. 添加网络标识 • 1 添加电源网络。单击Utilities工具栏中放置电源与接地按钮，弹出相应的电源与接地子菜单，选择PlaceＧＮＤ power port（放置电源地端口）命令.

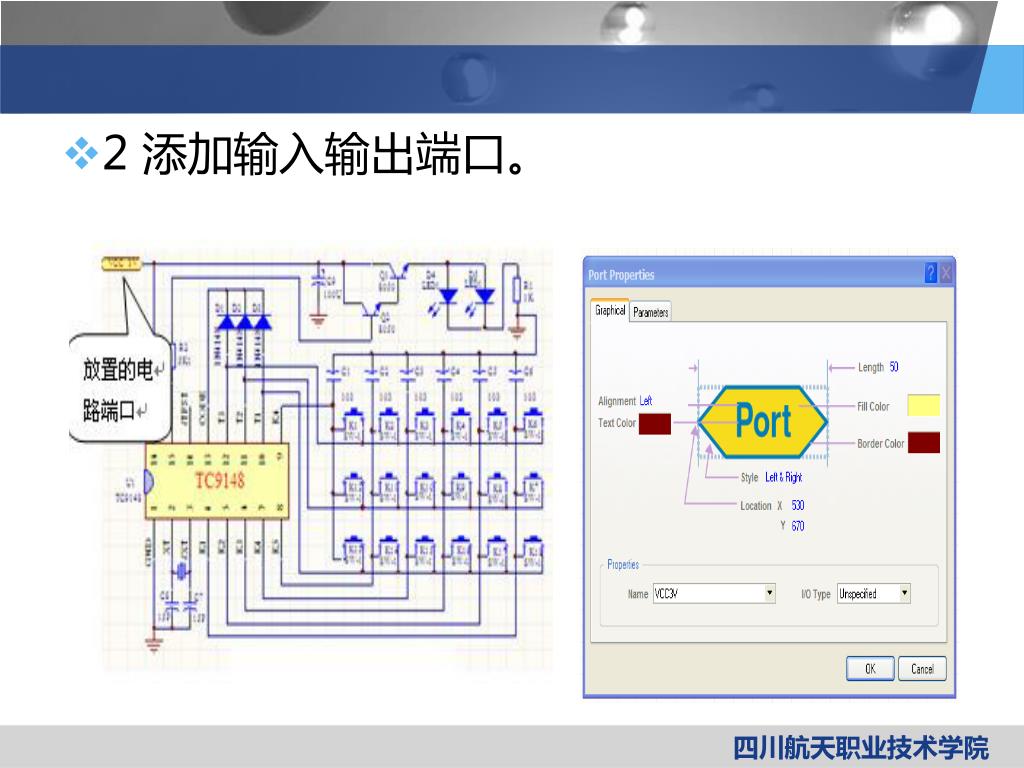

  21. 2 添加输入输出端口。

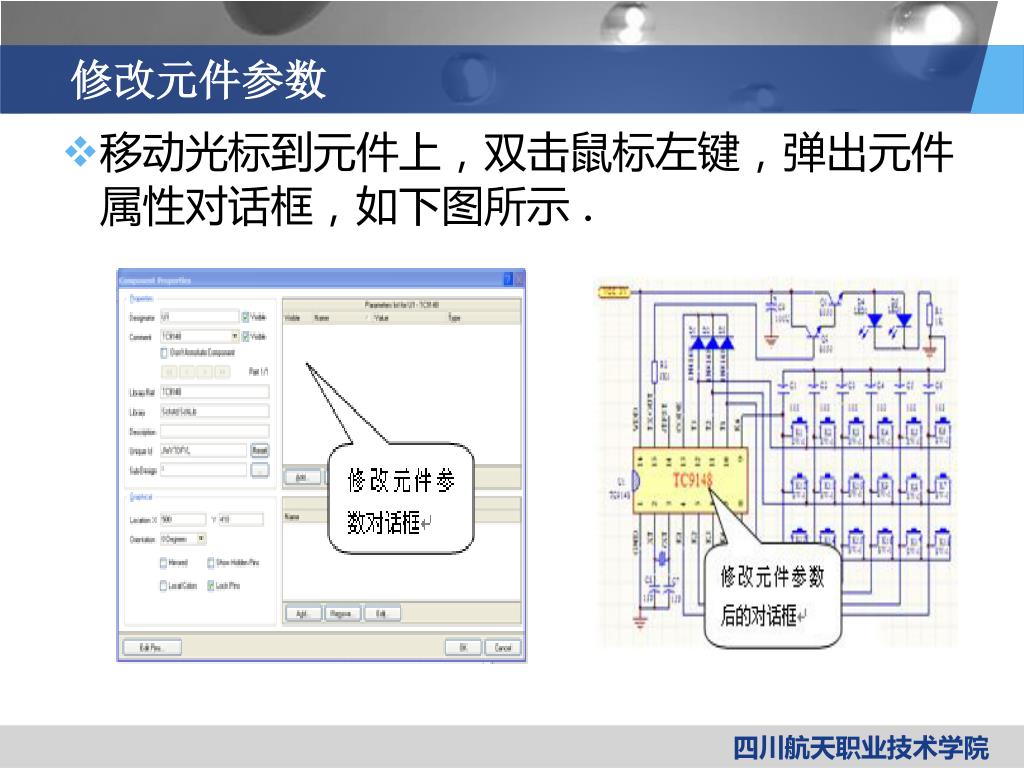

  22. 修改元件参数 • 移动光标到元件上，双击鼠标左键，弹出元件属性对话框，如下图所示.

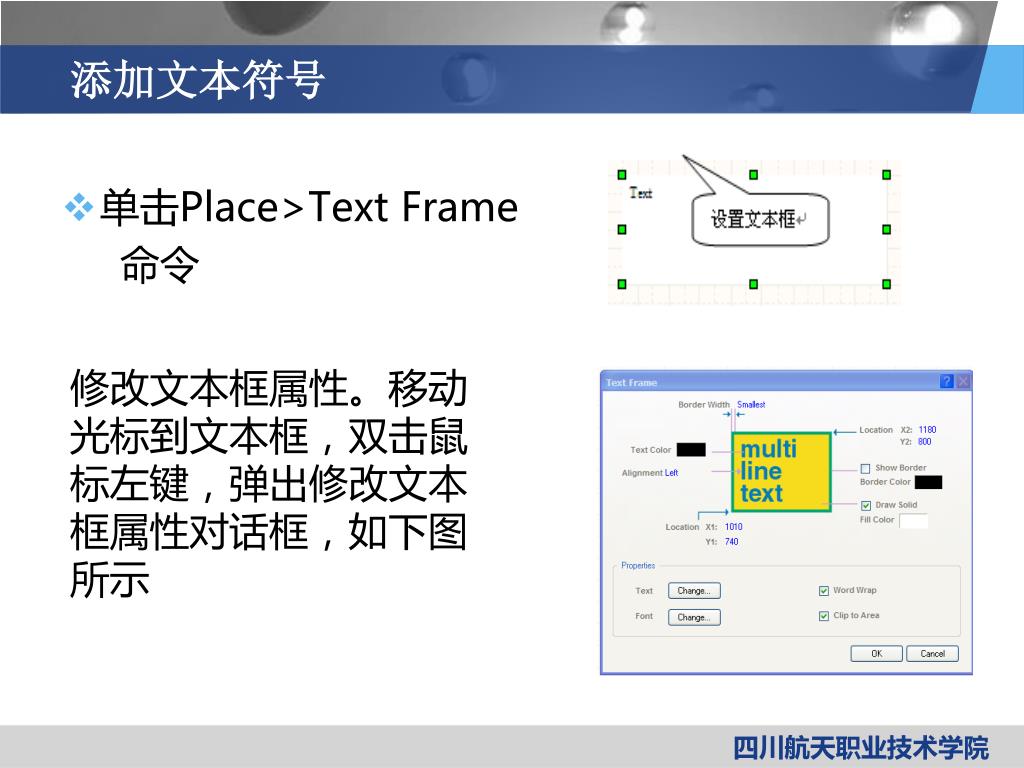

  23. 添加文本符号 • 单击Place>Text Frame 命令 修改文本框属性。移动光标到文本框，双击鼠标左键，弹出修改文本框属性对话框，如下图所示

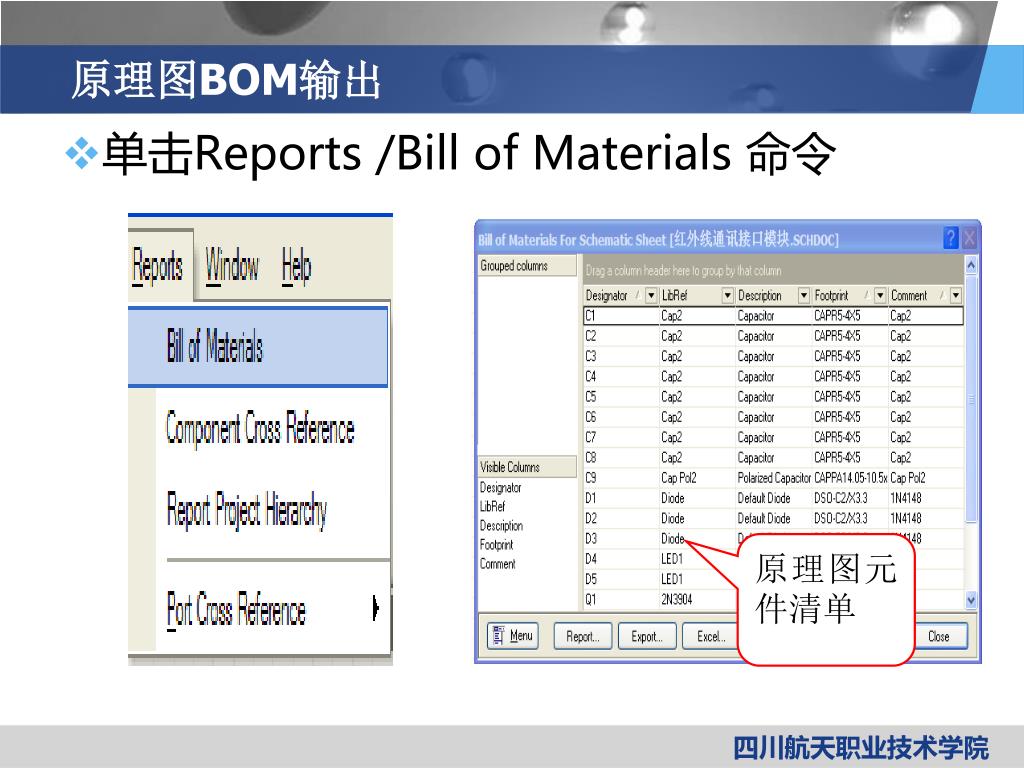

  24. 原理图元件清单 原理图BOM输出 • 单击Reports /Bill of Materials 命令

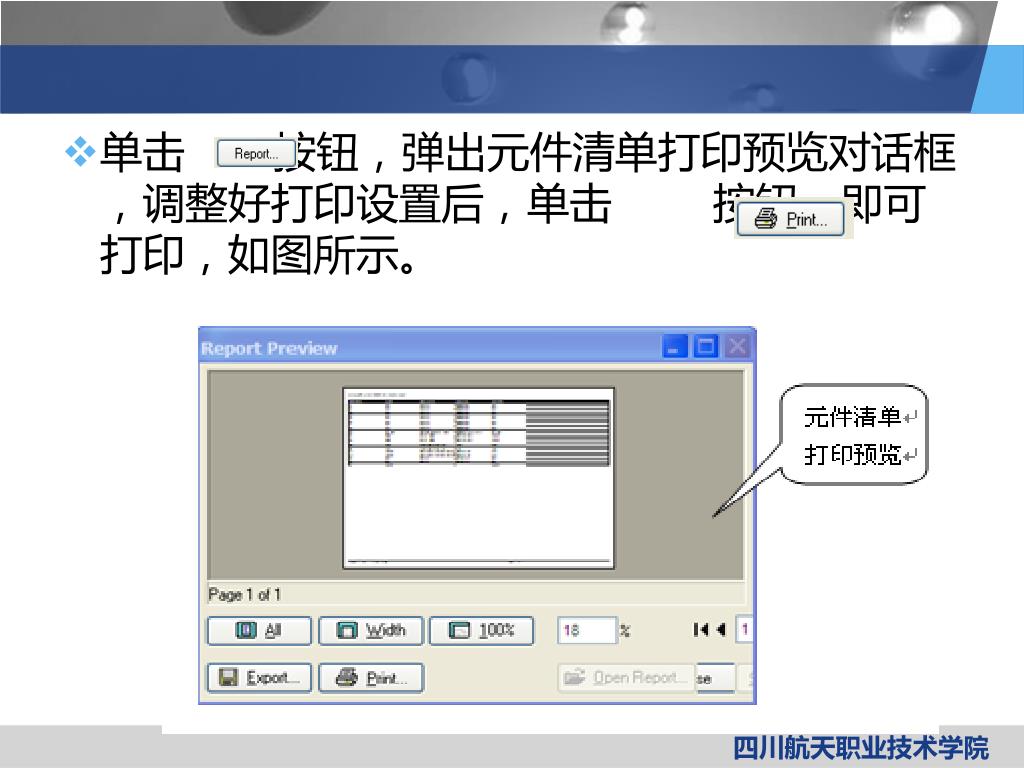

  25. 单击 按钮，弹出元件清单打印预览对话框，调整好打印设置后，单击 按钮，即可打印，如图所示。

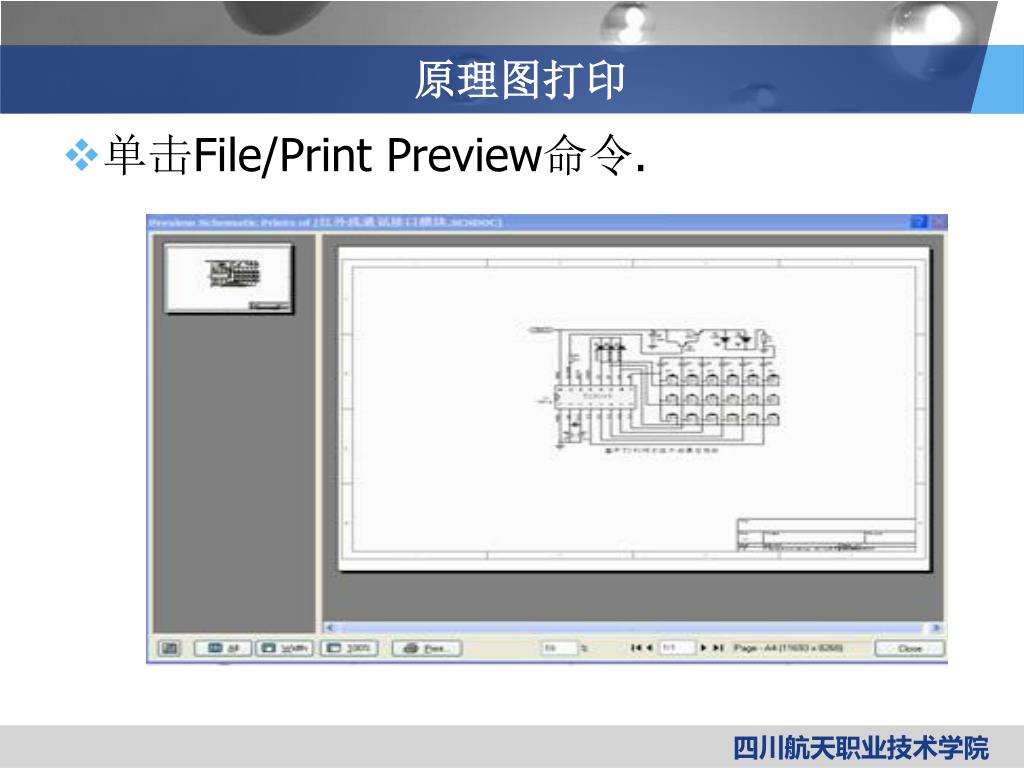

  26. 原理图打印 • 单击File/Print Preview命令.

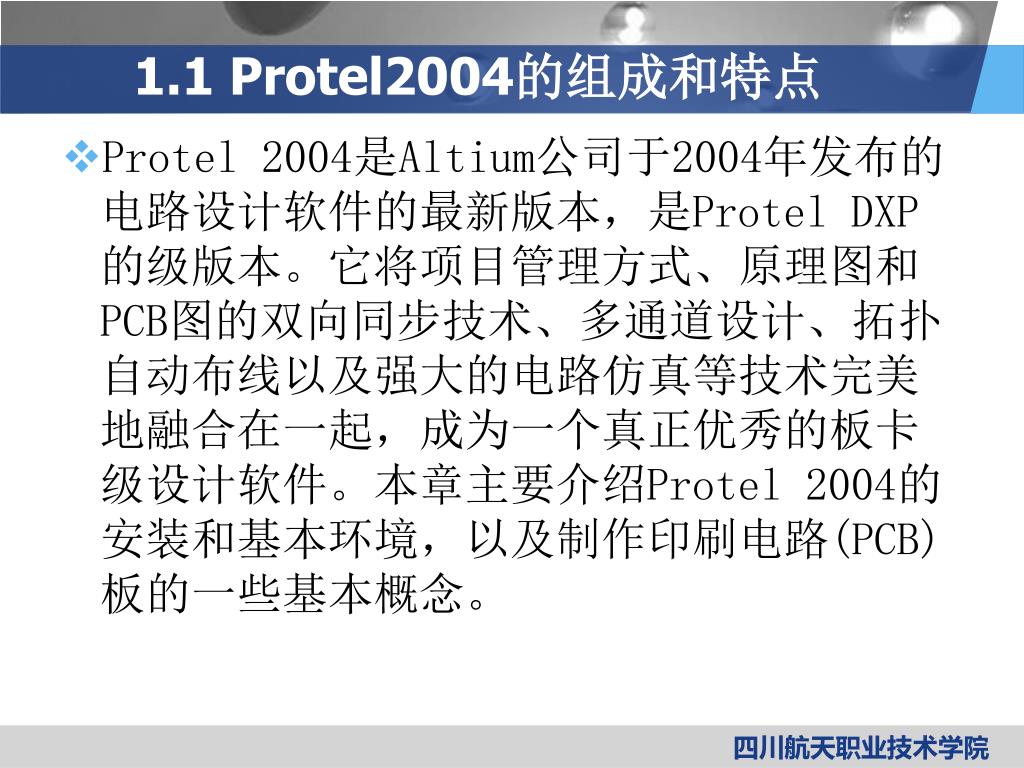

  27. 1.1 Protel2004的组成和特点 • Protel 2004是Altium公司于2004年发布的电路设计软件的最新版本，是Protel DXP的级版本。它将项目管理方式、原理图和PCB图的双向同步技术、多通道设计、拓扑自动布线以及强大的电路仿真等技术完美地融合在一起，成为一个真正优秀的板卡级设计软件。本章主要介绍Protel 2004的安装和基本环境，以及制作印刷电路(PCB)板的一些基本概念。

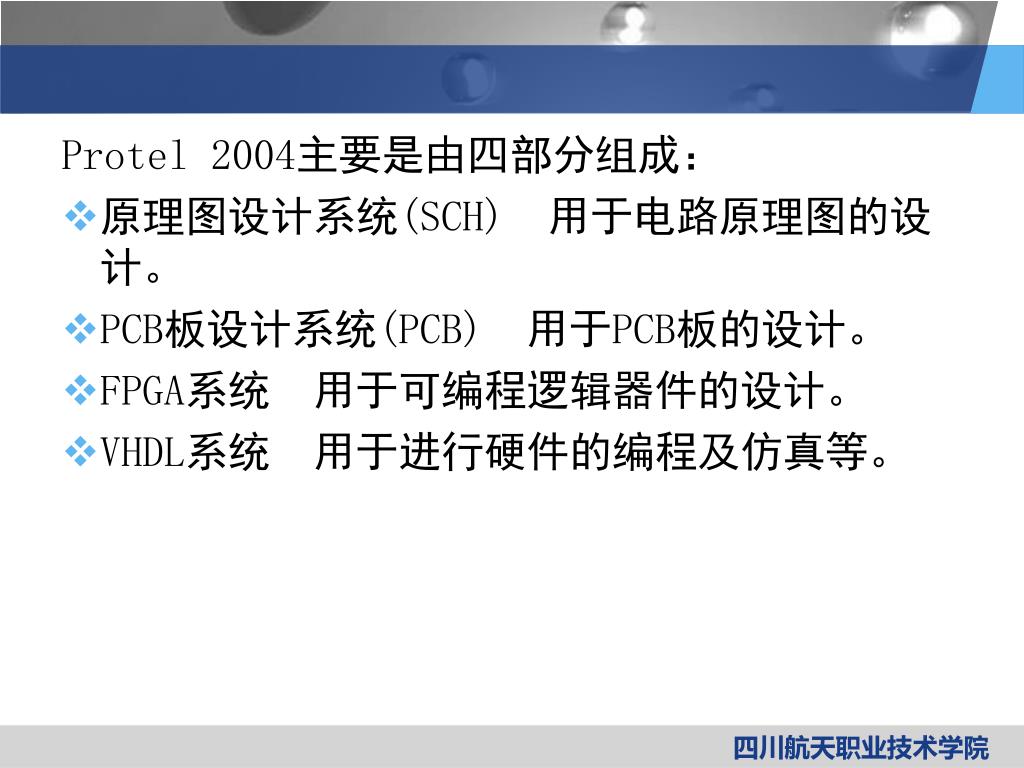

  28. Protel 2004主要是由四部分组成： • 原理图设计系统(SCH) 用于电路原理图的设计。 • PCB板设计系统(PCB) 用于PCB板的设计。 • FPGA系统 用于可编程逻辑器件的设计。 • VHDL系统 用于进行硬件的编程及仿真等。

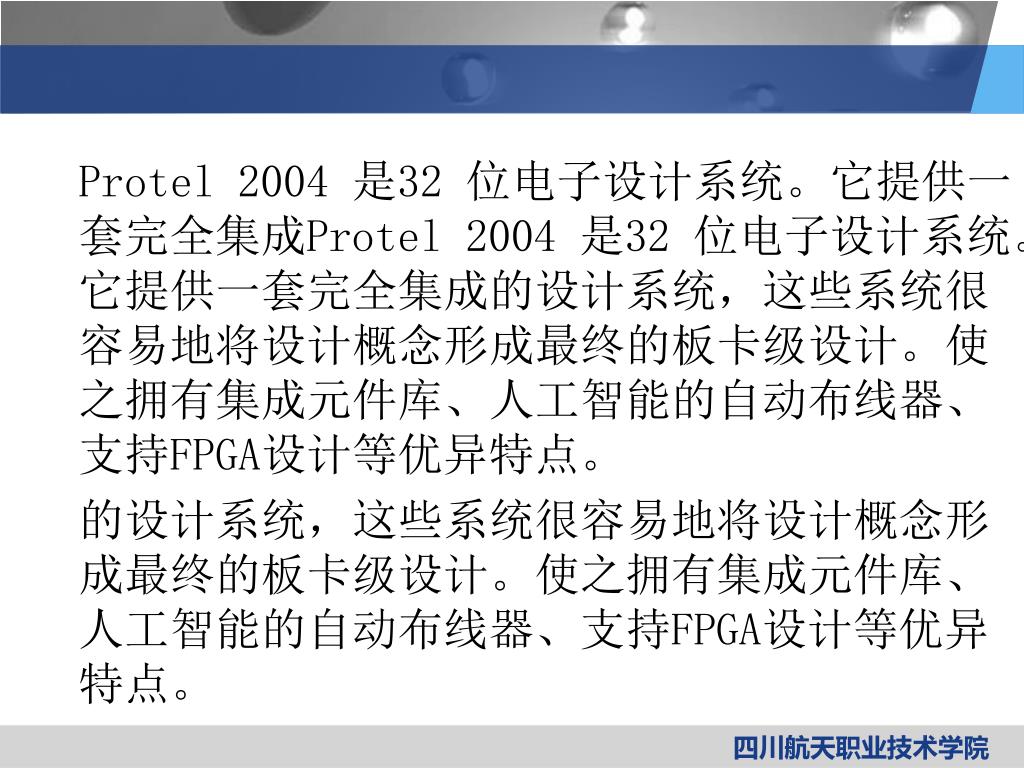

  29. Protel 2004 是32 位电子设计系统。它提供一套完全集成Protel 2004 是32 位电子设计系统。它提供一套完全集成的设计系统，这些系统很容易地将设计概念形成最终的板卡级设计。使之拥有集成元件库、人工智能的自动布线器、支持FPGA设计等优异特点。 的设计系统，这些系统很容易地将设计概念形成最终的板卡级设计。使之拥有集成元件库、人工智能的自动布线器、支持FPGA设计等优异特点。

  30. 2 1.2 Protel 2004的安装系统

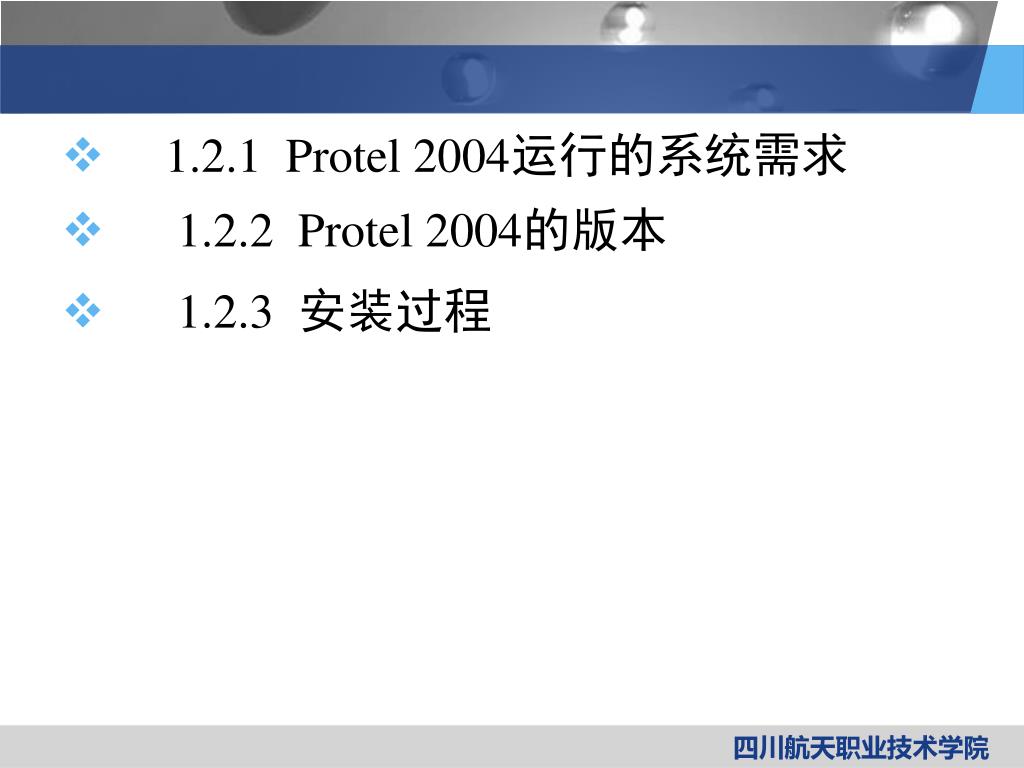

  31. 1.2.1 Protel 2004运行的系统需求 • 1.2.2 Protel 2004的版本 • 1.2.3 安装过程

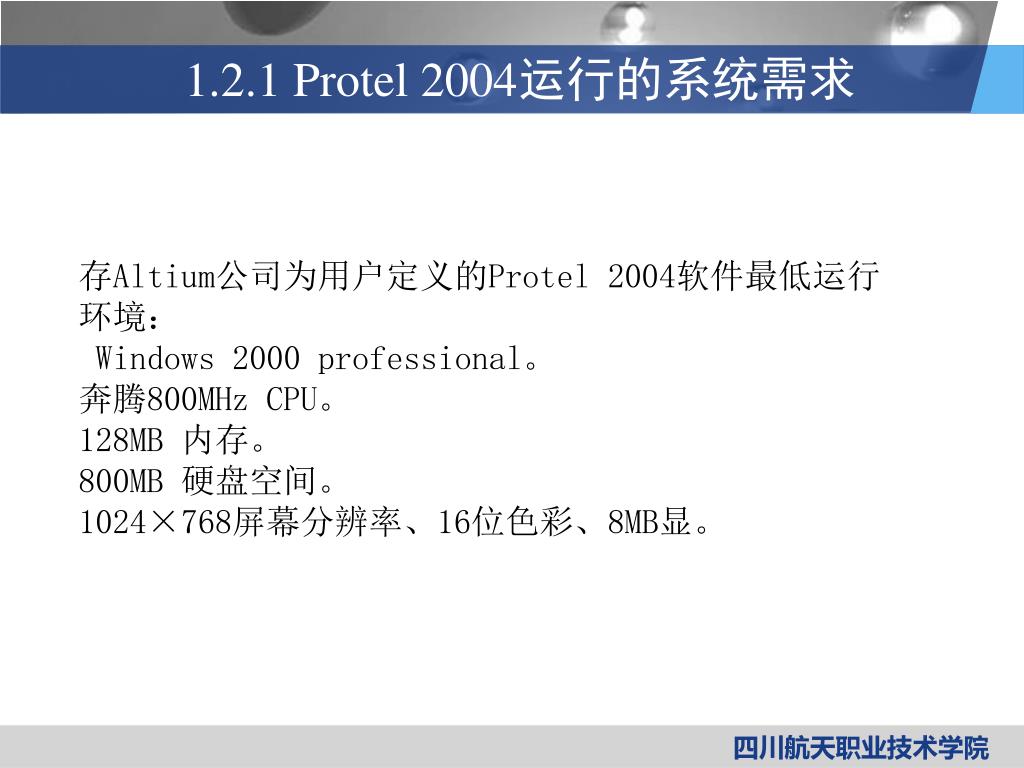

  32. 1.2.1 Protel 2004运行的系统需求 存Altium公司为用户定义的Protel 2004软件最低运行环境： Windows 2000 professional。 奔腾800MHz CPU。 128MB 内存。 800MB 硬盘空间。 1024×768屏幕分辨率、16位色彩、8MB显。

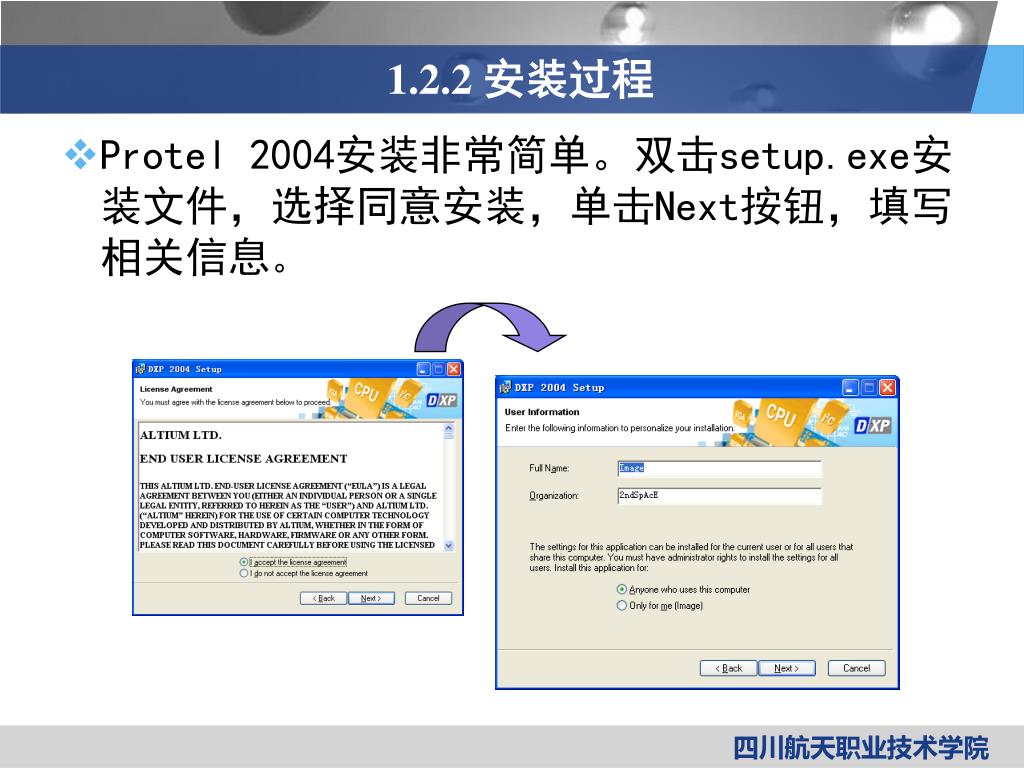

  33. 1.2.2 安装过程 • Protel 2004安装非常简单。双击setup.exe安装文件，选择同意安装，单击Next按钮，填写相关信息。

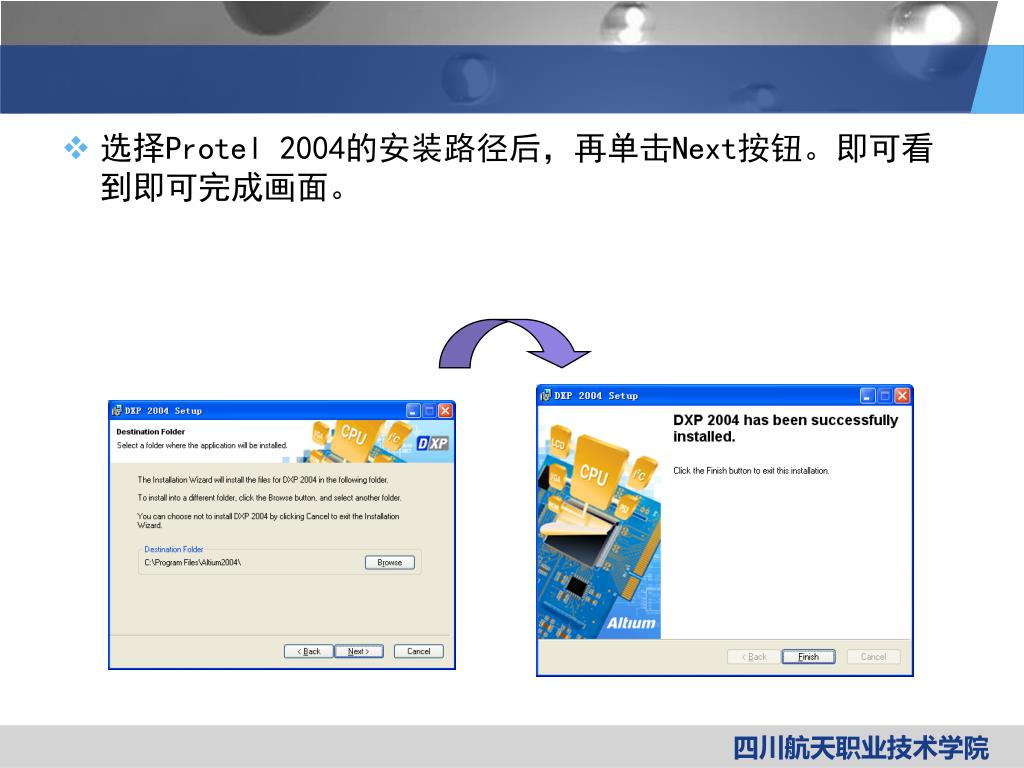

  34. 选择Protel 2004的安装路径后，再单击Next按钮。即可看到即可完成画面。

  35. 3 1.3. Protel 2004的设计环境和参数设置

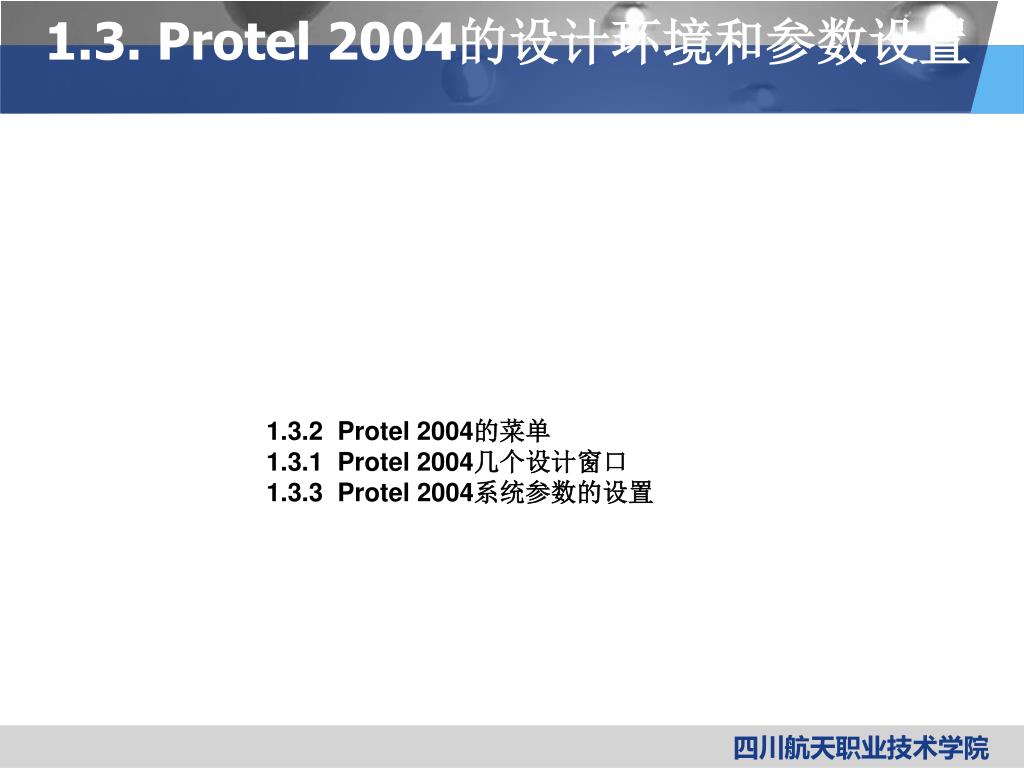

  36. 1.3. Protel 2004的设计环境和参数设置 1.3.2 Protel 2004的菜单 1.3.1 Protel 2004几个设计窗口 1.3.3Protel 2004系统参数的设置

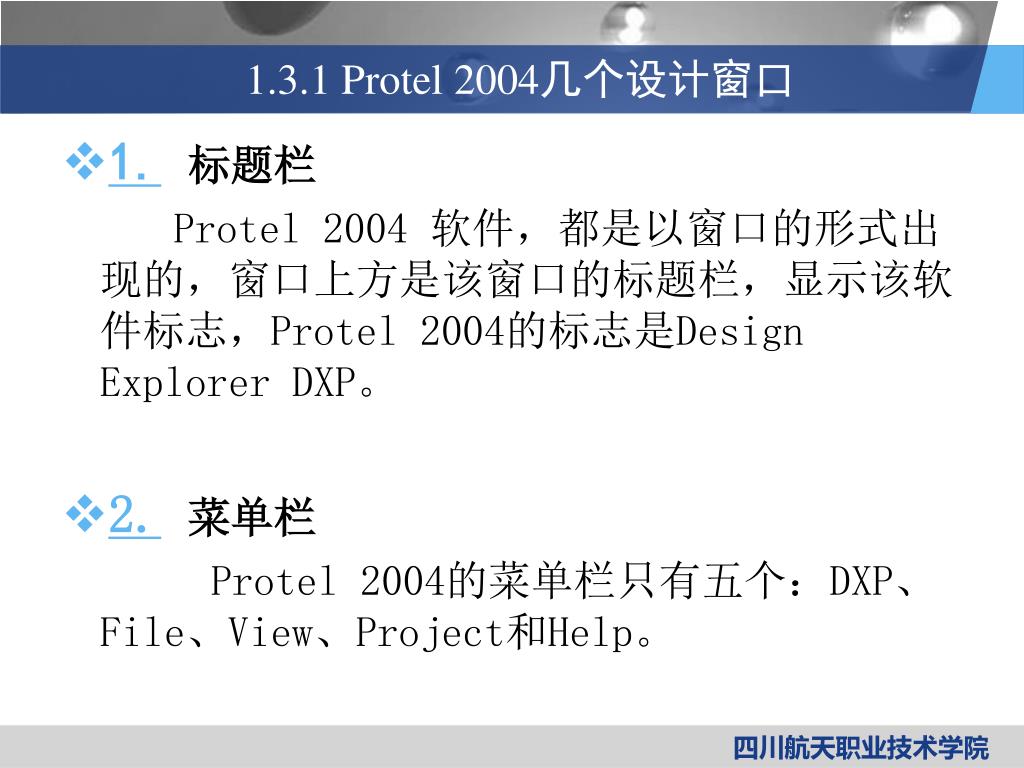

  37. 1.3.1 Protel 2004几个设计窗口 • 1.标题栏 Protel 2004 软件，都是以窗口的形式出现的，窗口上方是该窗口的标题栏，显示该软件标志，Protel 2004的标志是Design Explorer DXP。 • 2.菜单栏 Protel 2004的菜单栏只有五个：DXP、File、View、Project和Help。

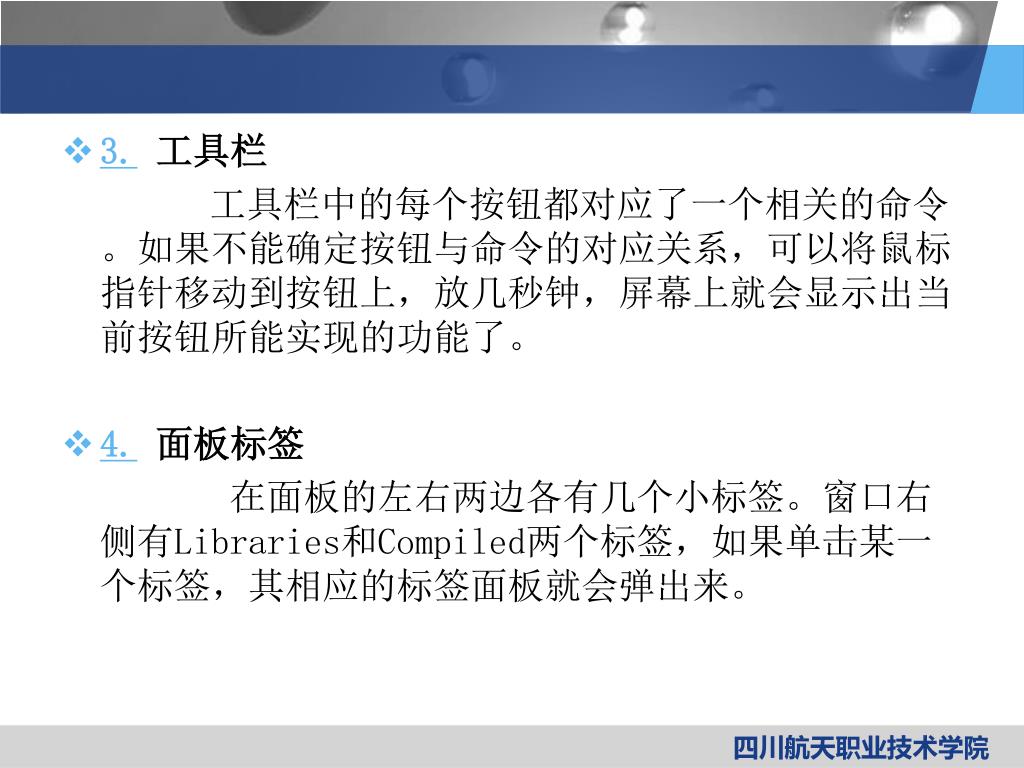

  38. 3.工具栏 工具栏中的每个按钮都对应了一个相关的命令。如果不能确定按钮与命令的对应关系，可以将鼠标指针移动到按钮上，放几秒钟，屏幕上就会显示出当前按钮所能实现的功能了。 • 4.面板标签 在面板的左右两边各有几个小标签。窗口右侧有Libraries和Compiled两个标签，如果单击某一个标签，其相应的标签面板就会弹出来。

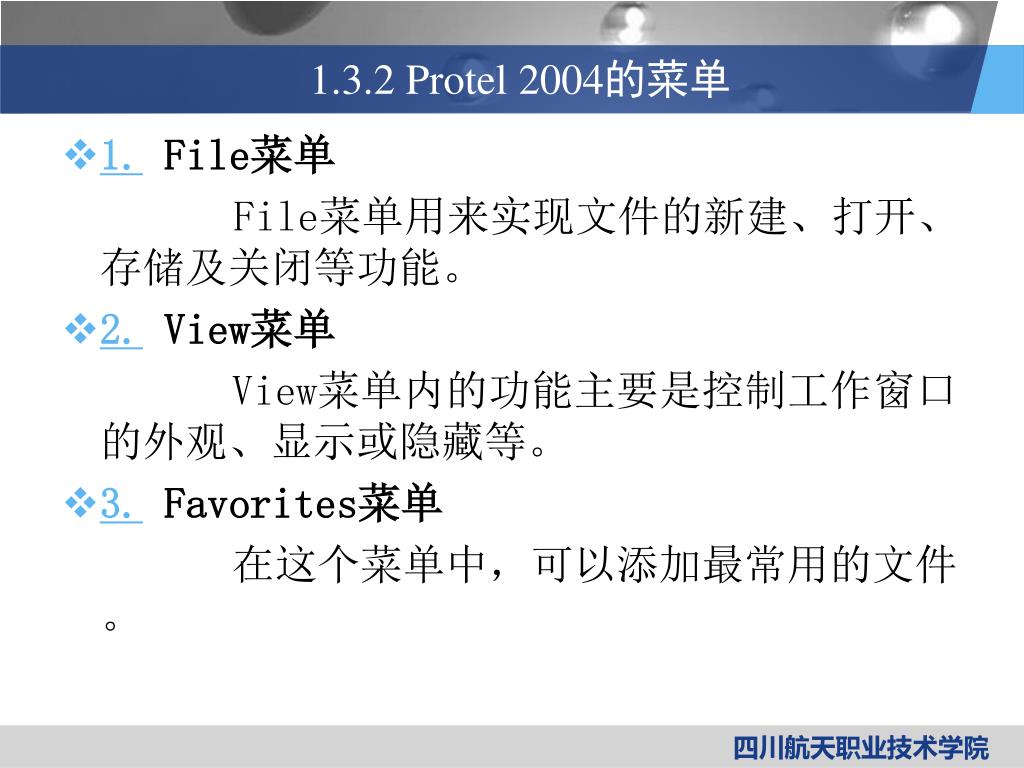

  39. 1.3.2 Protel 2004的菜单 • 1. File菜单 File菜单用来实现文件的新建、打开、存储及关闭等功能。 • 2. View菜单 View菜单内的功能主要是控制工作窗口的外观、显示或隐藏等。 • 3. Favorites菜单 在这个菜单中，可以添加最常用的文件。

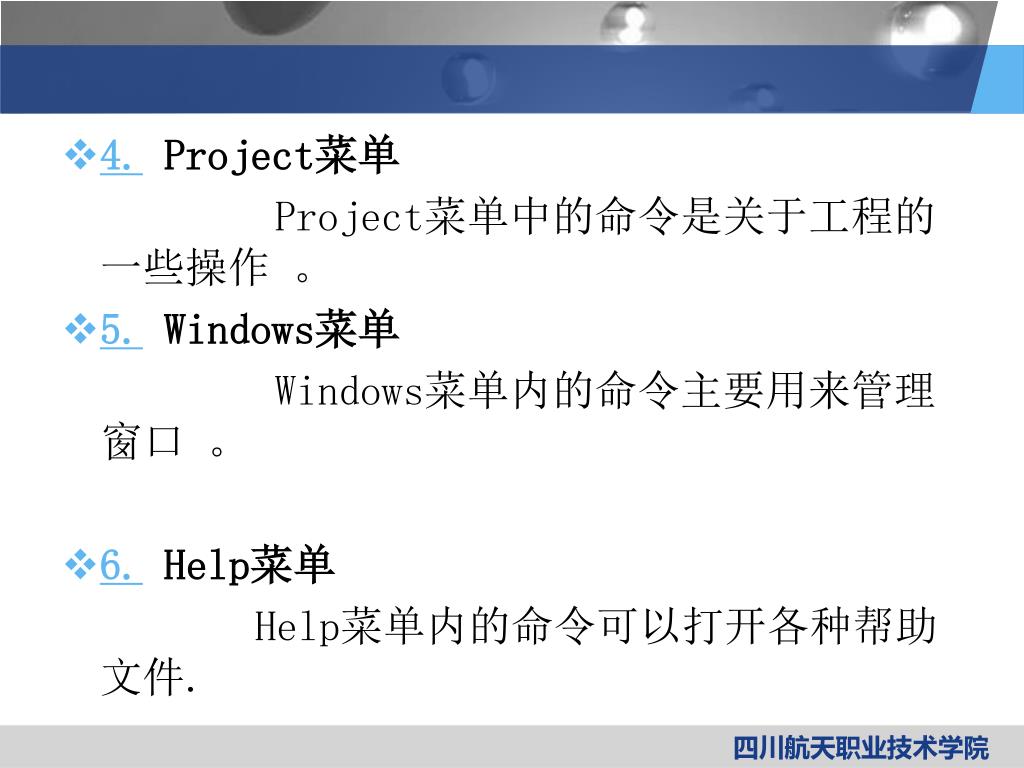

  40. 4. Project菜单 Project菜单中的命令是关于工程的一些操作 。 • 5. Windows菜单 Windows菜单内的命令主要用来管理窗口 。 • 6. Help菜单 Help菜单内的命令可以打开各种帮助文件.

  41. 1.3.3 Protel 2004系统参数的设置 • 单击DXP系统菜单图标，选择其中的SystemPreferences(系统参数)命令，则弹出Design Explorer Preferences(系统参数设置)对话框。对话框包含六个选项卡，可以分别设置常规参数、外观参数、透明度参数、产品管理系统选项、备份选项及项目选项。

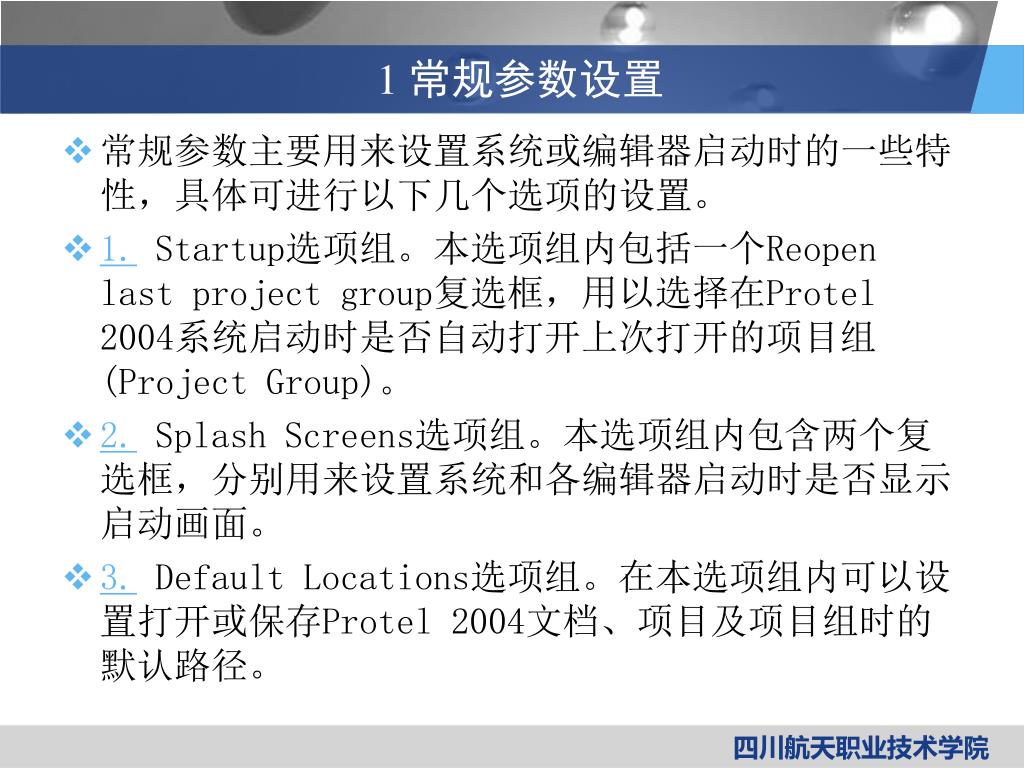

  42. 1 常规参数设置 • 常规参数主要用来设置系统或编辑器启动时的一些特性，具体可进行以下几个选项的设置。 • 1. Startup选项组。本选项组内包括一个Reopen last project group复选框，用以选择在Protel 2004系统启动时是否自动打开上次打开的项目组(Project Group)。 • 2. Splash Screens选项组。本选项组内包含两个复选框，分别用来设置系统和各编辑器启动时是否显示启动画面。 • 3. Default Locations选项组。在本选项组内可以设置打开或保存Protel 2004文档、项目及项目组时的默认路径。

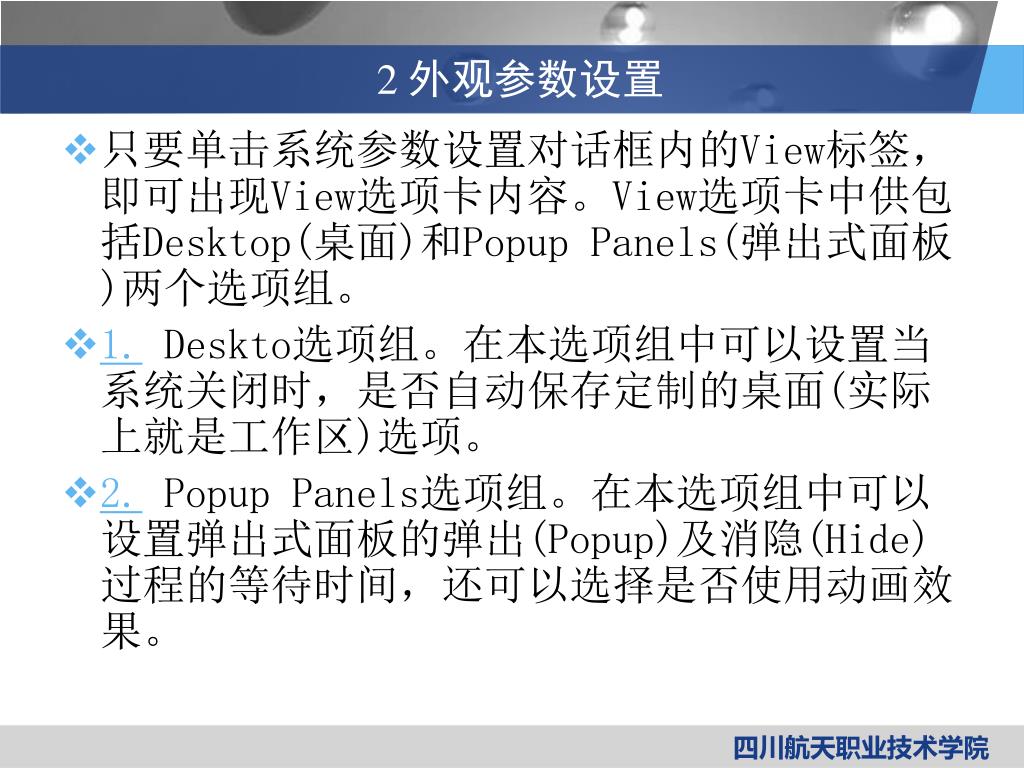

  43. 2 外观参数设置 • 只要单击系统参数设置对话框内的View标签，即可出现View选项卡内容。View选项卡中供包括Desktop(桌面)和Popup Panels(弹出式面板)两个选项组。 • 1. Deskto选项组。在本选项组中可以设置当系统关闭时，是否自动保存定制的桌面(实际上就是工作区)选项。 • 2. Popup Panels选项组。在本选项组中可以设置弹出式面板的弹出(Popup)及消隐(Hide)过程的等待时间，还可以选择是否使用动画效果。

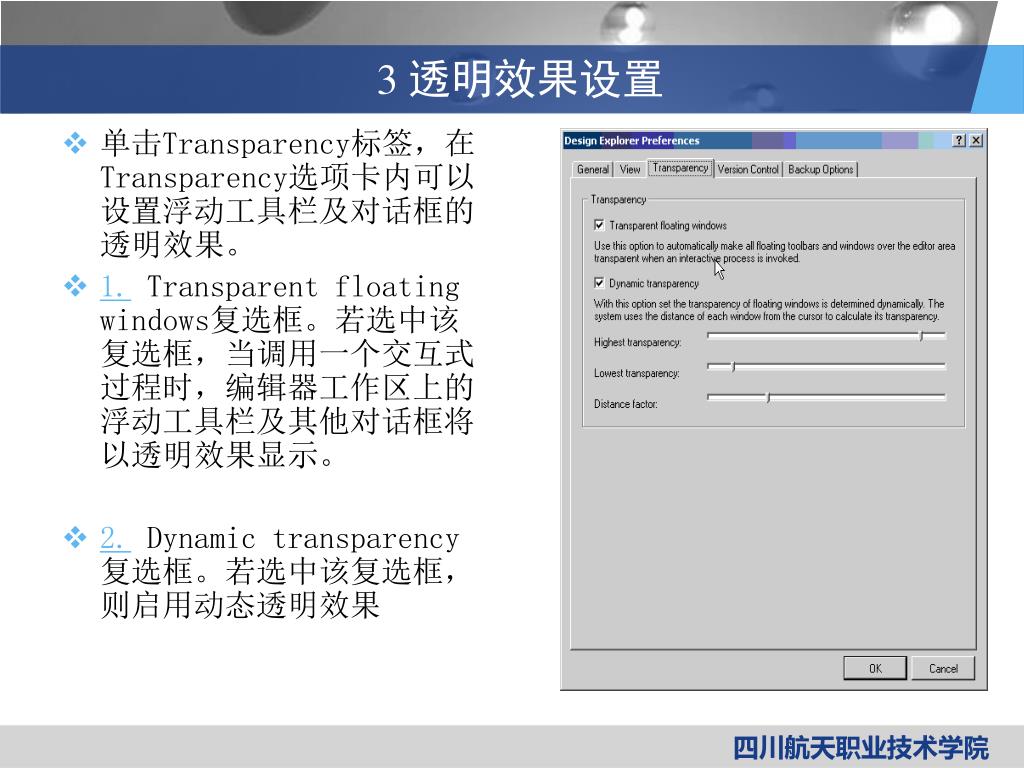

  44. 3 透明效果设置 • 单击Transparency标签，在Transparency选项卡内可以设置浮动工具栏及对话框的透明效果。 • 1. Transparent floating windows复选框。若选中该复选框，当调用一个交互式过程时，编辑器工作区上的浮动工具栏及其他对话框将以透明效果显示。 • 2. Dynamic transparency复选框。若选中该复选框，则启用动态透明效果

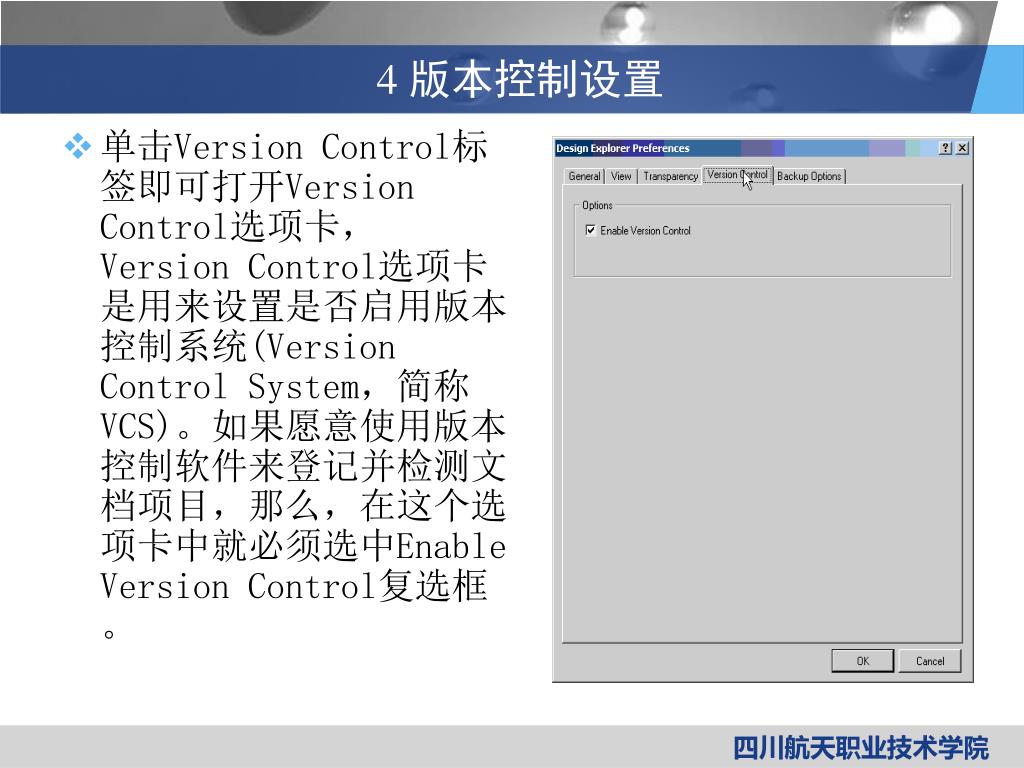

  45. 4 版本控制设置 • 单击Version Control标签即可打开Version Control选项卡， Version Control选项卡是用来设置是否启用版本控制系统(Version Control System，简称VCS)。如果愿意使用版本控制软件来登记并检测文档项目，那么，在这个选项卡中就必须选中Enable Version Control复选框。

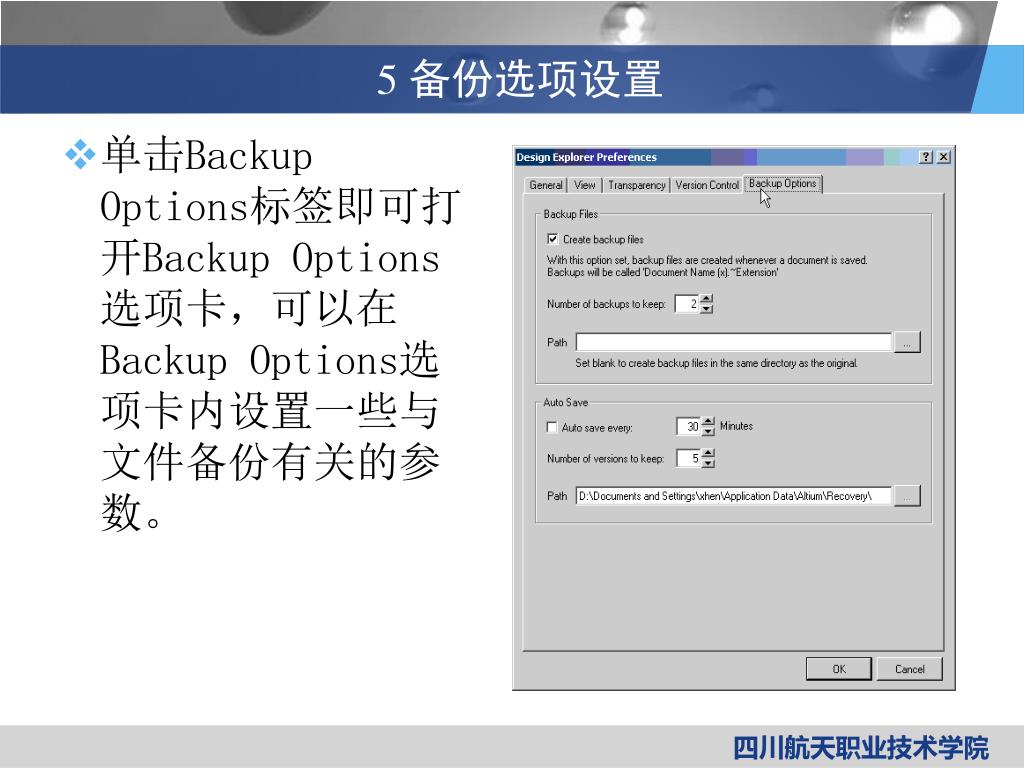

  46. 5 备份选项设置 • 单击Backup Options标签即可打开Backup Options选项卡，可以在Backup Options选项卡内设置一些与文件备份有关的参数。

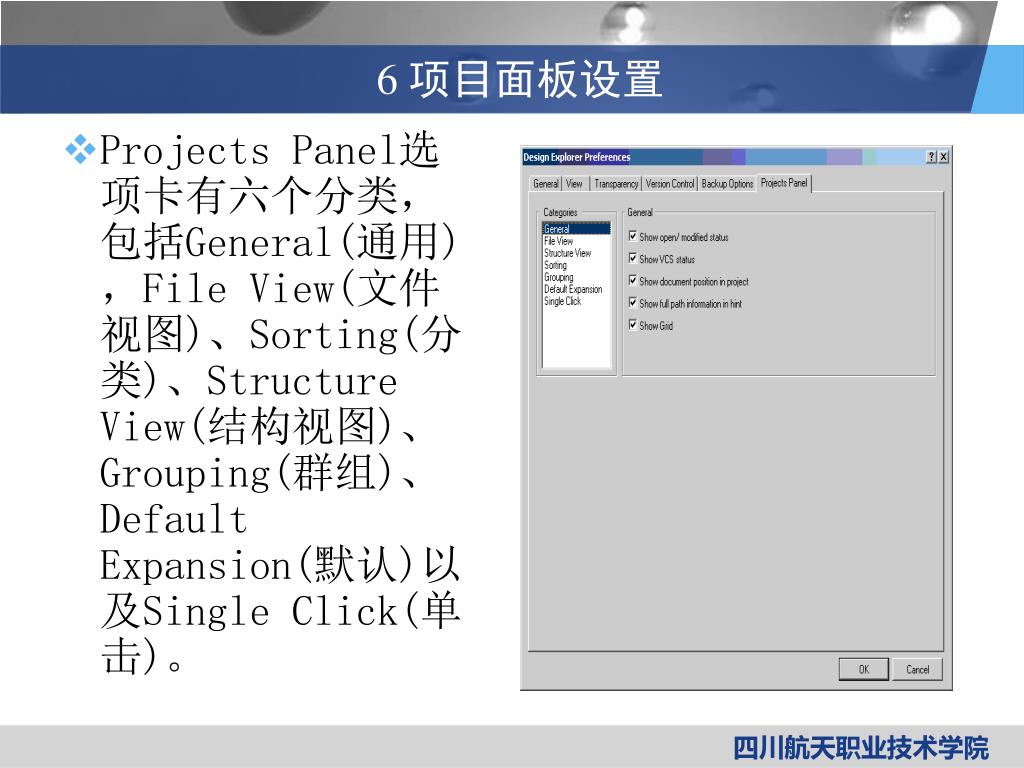

  47. 6 项目面板设置 • Projects Panel选项卡有六个分类，包括General(通用)，File View(文件视图)、Sorting(分类)、Structure View(结构视图)、Grouping(群组)、Default Expansion(默认)以及Single Click(单击)。

  48. 4 1.4.软件启动及绘制原理图的步骤

  49. 1.4.软件启动及绘制原理图的步骤 • 通常，设计PCB板最基本的完整过程可以分为三大步骤。 • 1.电路原理图设计。 在Protel 2004的原理图设计系统里，利用Protel 2004提供的各种原理图绘制工具和各种编辑功能，绘制一张电路图。 • 2.产生网络表。 网络表是电路原理图设计(SCH)和PCB板设计(PCB)之间的 一座桥梁，它是自动布线的前提，没有网络表，就不能自动布线。网络表可以从电路原理图中获得，也可以在PCB板中提取。

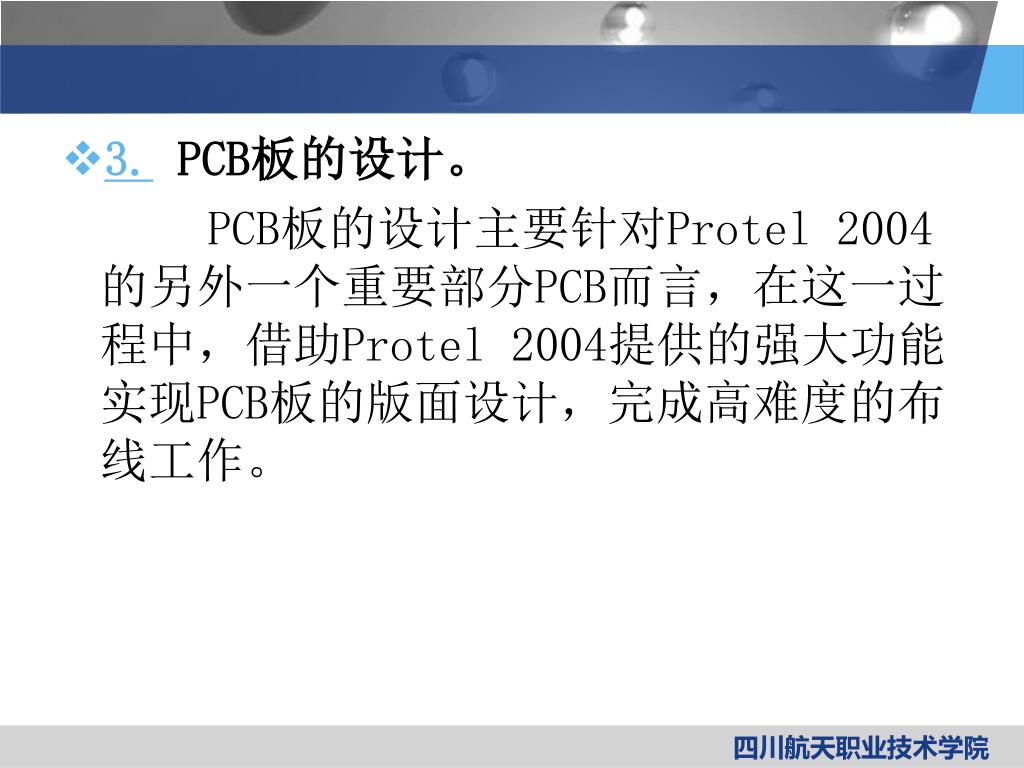

  50. 3. PCB板的设计。 PCB板的设计主要针对Protel 2004的另外一个重要部分PCB而言，在这一过程中，借助Protel 2004提供的强大功能实现PCB板的版面设计，完成高难度的布线工作。
