第 2 讲全塑电缆的分类和型号

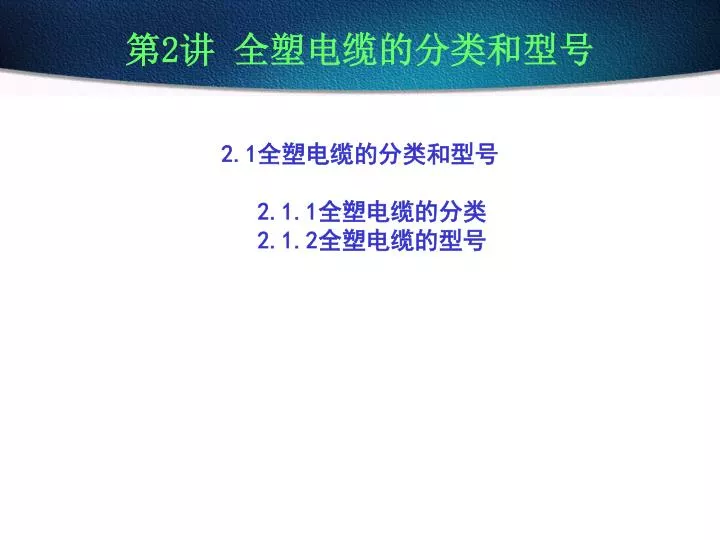

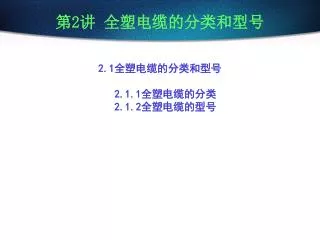

第2讲全塑电缆的分类和型号 2.1全塑电缆的分类和型号 2.1.1全塑电缆的分类 2.1.2全塑电缆的型号

2.1 全塑电缆的分类和型号 从事通信电缆工程设计、施工和维护，首先对通信电缆产品要有清晰、准确的认识。本节主要介绍全塑电缆的分类和型号。

2.1.1 全塑电缆的分类 全塑市内通信电缆无论是芯线绝缘还是成缆后的包层和护套，均采用聚烯烃塑料制成。全塑市内通信电缆的常见类型为： 1.按电缆结构类型分——非填充型和填充型。 2.按导线材料分——铜导线和铝导线； 3.按芯线绝缘结构分——实心绝缘、泡沫绝缘、泡沫／实心皮绝缘； 4.按线对绞合方式分——对绞式和星绞式； 5.按芯线绝缘颜色分——全色谱和普通色谱；

2.1.1 全塑电缆的分类 6.按缆芯结构分——同心式（层绞式）、单位式、束绞式、SZ绞； 7.按屏蔽方式分——单层涂塑铝带屏蔽、多层铝及钢金属带复合屏蔽，而屏蔽带又分绕包和纵包； 8.按护套分——单层塑料护套、双层塑料护套、综合护套、粘接护套、密封金属／塑料护套和特种护套； 9.按外护层分——单层、双层钢带铠装和钢丝铠装塑料护层； 10.按用途分——传输模拟信号和传输数字信号； 11.按敷设方式分——架空、管道、直埋、水底电缆等。

2.1.2 全塑电缆的型号1.类别 电缆型号是识别电缆规格程式和用途的代号。按照用途、芯线结构、导线材料、绝缘材料、护层材料、外护层材料等，分别用不同的汉语拼音字母和数字来表示，称为电缆型号。按照原邮电部行业标准(YD2001—92)，全塑电缆型号的表示方法和意义为： 1.类别 H一一市内通信电缆； HP一一配线电缆； HJ一一局用电缆。

2.绝缘 3.屏蔽护套 2.绝缘 Y一一实心聚烯烃绝缘； YF一一泡沫聚烯烃绝缘； YP一一泡沫／实心皮聚烯烃绝缘。 3.屏蔽护套 A——涂塑铝带粘接屏蔽聚乙烯护套； S一一铝、钢双层金属带屏蔽聚乙烯护套； V—聚氯乙烯护套。

4.特征(派生) 5.外护层 4.特征(派生) T一一石油膏填充； G一—高频隔离； C一一自承式。电缆同时有几种特征存在时，型号字母顺序依次为T、G、C。 5.外护层 23一一双层防腐钢带绕包铠装聚乙烯外护层； 32一一单层细钢丝铠装聚乙烯外护层； 43一一单层粗钢丝铠装聚乙烯外护层； 53一一单层钢带皱纹纵包铠装聚乙烯外护层； 553一一双层钢带皱纹纵包铠装聚乙烯外护层。

全塑市内通信电缆型号中各代号的排列次序 全塑市内通信电缆型号中各代号的排列次序如图2—1所示，各代号的意义如表2—1所示。图 2—1 电缆型号构成

表2—1 电缆型号中各代号的含义

[示例] HYA—100×2×0.5 HYA—100×2×0.5表示铜芯、实心聚烯烃绝缘、涂塑铝带粘接屏蔽、容量100对、对绞式、线径为0.5mm的市内通信全塑电缆。

本讲小结 ●全塑市内通信电缆是指电缆芯线的绝缘、扎带、缆芯包层和护套材料均采用塑料制成的市内通信电缆。一般分填充型和非填充型两大类，其中非填充型为当前全塑市内通信电缆的主流。 ●全塑市内通信电缆型号用汉语拼音字母和数字表示，表达电缆的类别、绝缘、屏蔽、护套、特征和外护层等内容。

习题 • 简述全塑市内通信电缆的型号 • 写出下列电缆的全称： • 1.HYA 100×2×0.5 • 2.HYFA 50×4×0.6 • 3.HYPA 200×2×0.4 • 4.HYAT53 400×2×0.4
