  1. 计通1718班 计算机通信网 安徽邮电职业技术学院计算机系 赵正红 2009/2010学年第一学期

  2. 第六章 WAN • PPP • X.25 • FR Company Logo

  3. 一.PPP (一)简介 (二)PPP中的PAP和CHAP (三)PPP配置 (四)案例 3.以太网分类 Company Logo

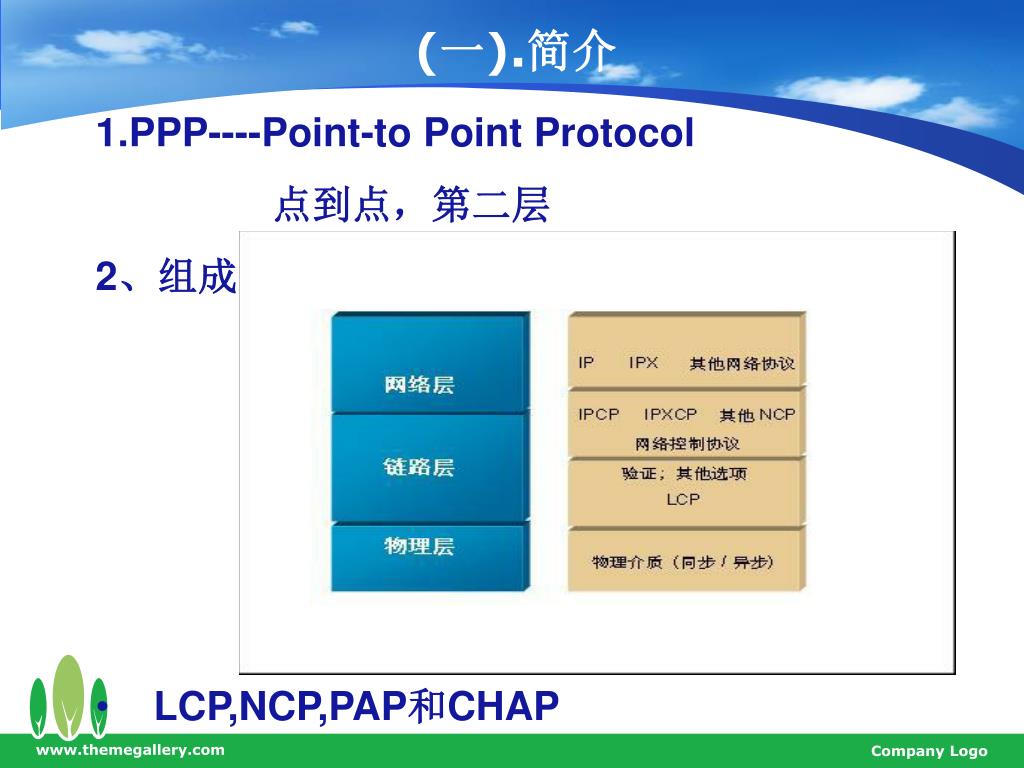

  4. (一).简介 • 1.PPP----Point-to Point Protocol • 点到点，第二层 • 2、组成： • LCP,NCP,PAP和CHAP Company Logo

  5. (一).简介 3、协商流程 dead establish authenticate network terminate Company Logo

  6. (二）PAP和CHAP 1、PAP 被验方发起、两次握手、明文传送用户名和密码 Company Logo

  7. (二）PAP和CHAP 2.CHAP 主验方发起,三次握手,不传送密码 Company Logo

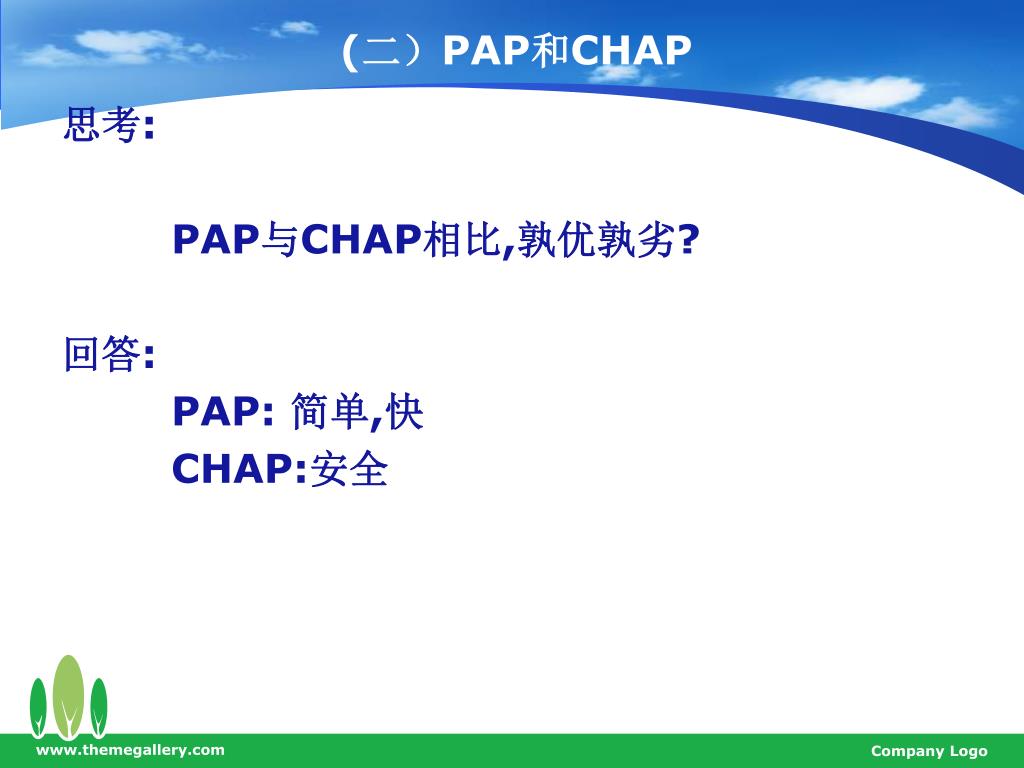

  8. (二）PAP和CHAP 思考: PAP与CHAP相比,孰优孰劣? 回答: PAP: 简单,快 CHAP:安全 Company Logo

  9. （三）配置 1、PPP基本配置 接口视图下: link-protocol ppp 注:H3C MSR30-40路由器的serial口在缺省情况下,启用的链路层协议为PPP. Company Logo

  10. （三）配置 • 2、PAP • (1)主验证方配置 • 配置验证方式为PAP • ppp authentication-mode pap • 配置用户列表 • [H3C]local-user username • [H3C-luser-h3c]password simple/cipher password • [H3C-luser-h3c]service-type ppp • (2)被验证方配置 • 配置PAP用户名 • ppp pap local-userusername password {simple|cipher}password Company Logo

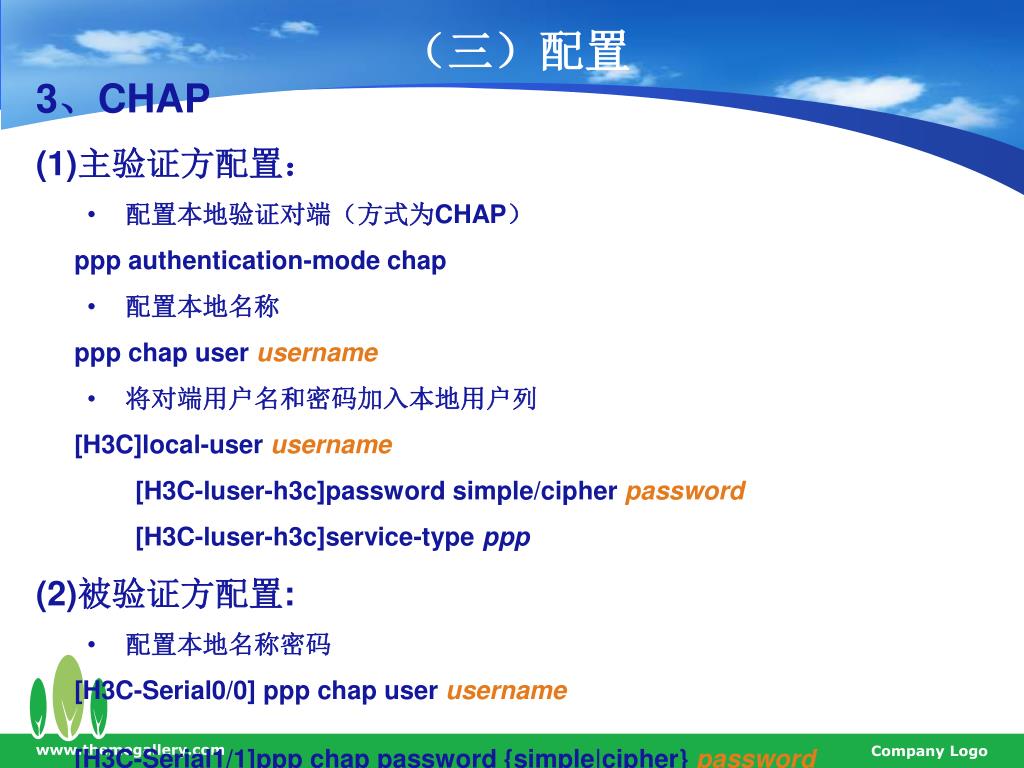

  11. （三）配置 • 3、CHAP • (1)主验证方配置： • 配置本地验证对端（方式为CHAP） • ppp authentication-mode chap • 配置本地名称 • ppp chap user username • 将对端用户名和密码加入本地用户列 • [H3C]local-user username • [H3C-luser-h3c]password simple/cipher password • [H3C-luser-h3c]service-type ppp • (2)被验证方配置: • 配置本地名称密码 • [H3C-Serial0/0] ppp chap user username • [H3C-Serial1/1]ppp chap password {simple|cipher} password Company Logo

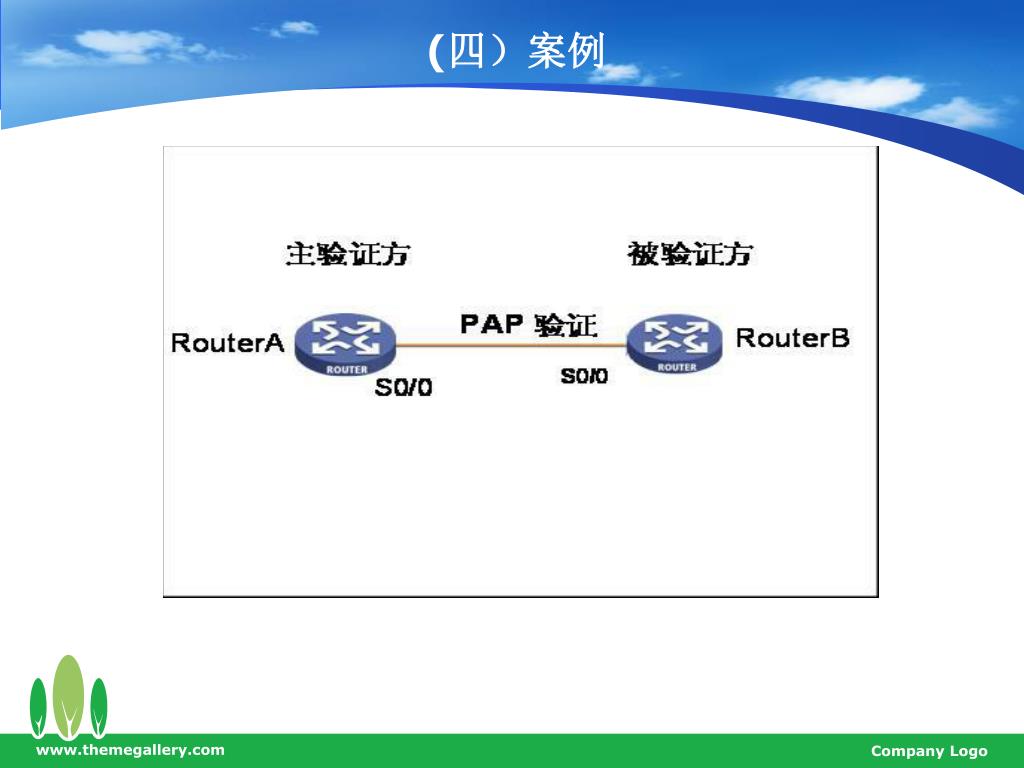

  12. (四）案例 Company Logo

  13. (四）案例 • RouterA： RouterA]local-user routerb [RouterA-luser-routerb]password simple hello [RouterA-luser-routerb]service-type ppp [RouterA]interface serial 0/0 [RouterA-Serial0/0]ppp authentication-mode pap • RouterB : [RouterB]interface serial 0/0 [RouterB-Serial0/0]ppp pap local-user routerb password simple hello Company Logo

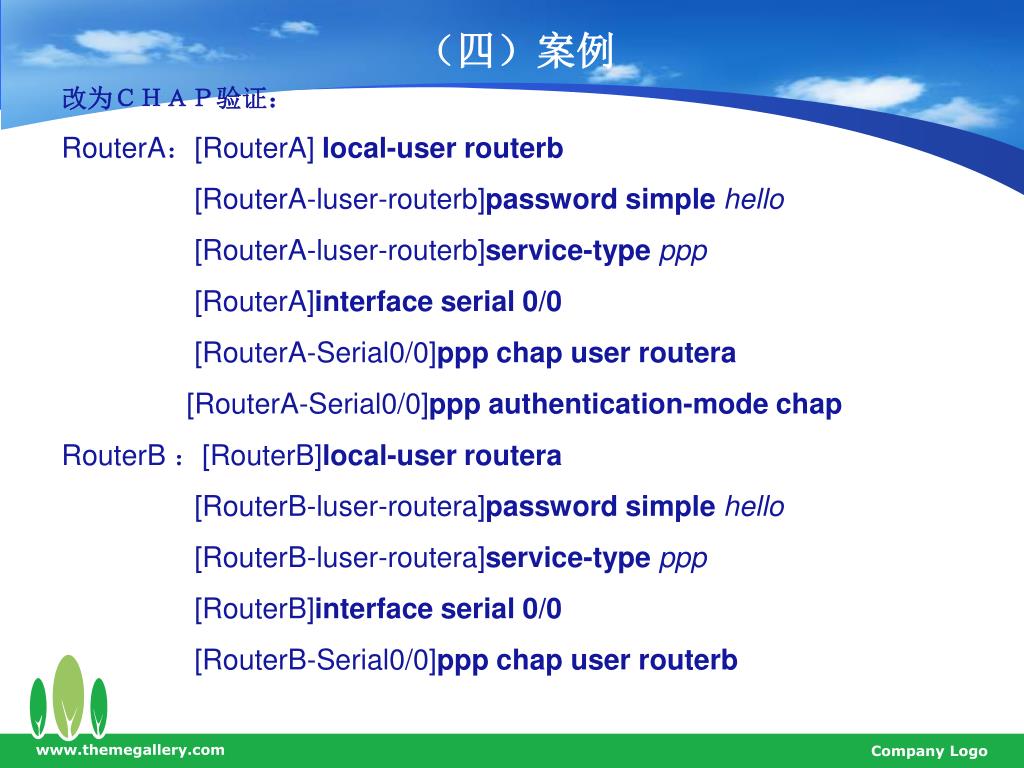

  14. （四）案例 改为ＣＨＡＰ验证： RouterA：[RouterA] local-user routerb [RouterA-luser-routerb]passwordsimplehello [RouterA-luser-routerb]service-typeppp [RouterA]interface serial 0/0 [RouterA-Serial0/0]ppp chap user routera [RouterA-Serial0/0]ppp authentication-mode chap RouterB ：[RouterB]local-user routera [RouterB-luser-routera]password simple hello [RouterB-luser-routera]service-typeppp [RouterB]interface serial 0/0 [RouterB-Serial0/0]ppp chap user routerb Company Logo

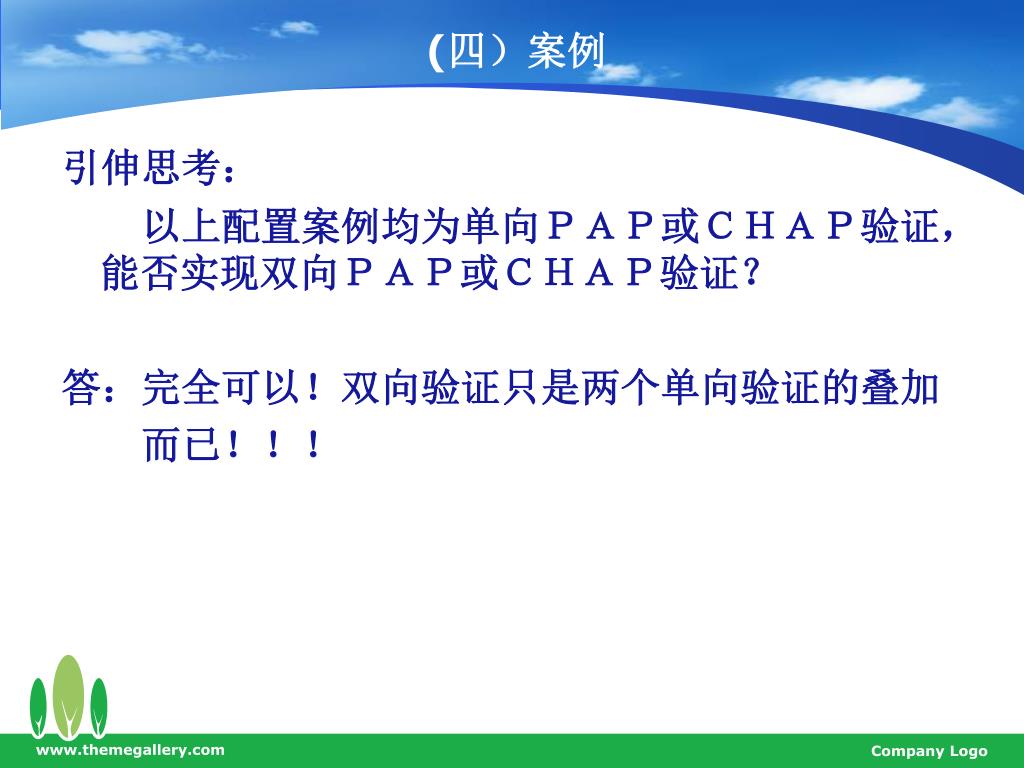

  15. (四）案例 引伸思考： 　　以上配置案例均为单向ＰＡＰ或ＣＨＡＰ验证，能否实现双向ＰＡＰ或ＣＨＡＰ验证？ 答：完全可以！双向验证只是两个单向验证的叠加 　　而已！！！ Company Logo

  16. Thank You ! 安徽邮电职业技术学院计算机系 赵正红 2009/2010学年第一学期
