3. Использование SCVMM 2012 для конфигурирования частного облака Комаров Михаил Microsoft MVP:Virtual Machine

4. Управление фабрикой • Физические сервера • Управление несколькими гипервизорами– Hyper-V, VMware, Xen • Управление сервером с помощью специальных интерфейсов предоставляемых поставщиками оборудования IPMI, DCMI, SMASH, Создание хоста виртуализации на чистом сервере с добавлением при необходимости в отказоустойчивый кластер • Сеть • Определить логические сети сиспользованием VLANи подсети на уровне датацентра. • Управление адресами для статичных IP адресов, аппаратными балансировщиками нагрузки и MAC адресами • Использование балансировщиков на уровне провайдера • Хранилище • Управление хранилищем с использованием SMI-S • Обнаружение массивов и пулов ресурсов хранения • Классификация хранилищ на основе ёмкости и пропускной способности • Обнаружение и конфигурирование LUN и назначение хостам или кластерам • Быстрое создание виртуальных машин с использованием клонированных LUN

5. Архитектура SCVMM 2012 Web портал самообслуживания Консоль • Operations Manager • Management Server Windows PowerShell Windows PowerShell SCVMM коннектор • Virtual Machine Manager • Management Server • Virtual Machine Manager • Management Server SQL Server Интерфейс управления Сервис развертывания Windows (WDS) Сервер библиотеки VMM Сервис обновления Windows (WSUS) Виртуальный уровень абстракции VMware vCenter Hyper-V Хосты и кластера Citrix XenServerХосты и кластера VMware ESX Хосты и кластера VMware ESX Хосты и кластера Хранилище/Сеть

6. Топология

7. Хранилище Создание кластера Hyper-V с нуля. Конфигурирование Установка Hyper-V Кластер VMM Сервер Bare Metal Server Конфигурирование сети Конфигурирование хранилища Сеть

8. Управление фабрикой • Управление обновлениями на серверах фабрики • Контроль операций обновления (Сканирование по запросу или по требованию) • Полностью автоматизированное обновление Hyper-V кластеров • Интеграция с Windows Server Update Server • Динамическая оптимизация (DO) • Балансировка нагрузки на уровне кластерной схемы, для оптимизированной работы виртуальной машины • Использование Live migration перемещения виртуальных машин для балансировки нагрузки между хостами • Энергоэффективность(PO) • Использование Live migration перемещения виртуальных машин между хостами с целью обеспечения оптимальной энергоэффективности • Выключения неиспользуемых физических хостов, для улучшения энергоэффективности • Расширенное управление размещением виртуальных машин • Более100 проверок /соответствий на правильное размещение • Возможность создания правил для требуемой схемы размещения виртуальных машин на физических хостах виртуализации

9. Управление различными гипервизорами • SCVMM 2012 поддерживает следующие гипервизоры: • Windows Server 2008 Hyper-V • VMware vSphere 4.1 • Citrix XenServer 6.0 • Различные гипервизоры могут быть в одном облаке “Cloud” • Сервис может быть развёрнут на различных гипервизорах

10. Управление XenServer Install Citrix XenCenter SCVMM 2012 Сервер Citrix XenServer(s) SCVMM 2012 Библиотека Hyper-V Пакет интеграции Репозиторий хранилища

11. Управление VMware • Тонкая настройка виртуального диска и машины в шаблоне • Отказоустойчивость • Обнаружение и использование основной виртуальном машины • Миграция в библиотеку отключена • Не поддерживается создание отказоустойчивых виртуальных машин • Обновление свойств оборудования для виртуальной машины для совпадения платформы • Шаблоны VMware • Тонкая настройка виртуального диска и машины в шаблоне • Шаблон в библиотеке • Обнаружение и использование VMDK в библиотеке для создания шаблона • Импорт шаблонов • Импорт шаблонов vCenterс метаданными объекта в библиотеку VMM • Не поддерживается копирование VMDK в библиотекуVMM l • Нельзя удалить шаблон в vCenter • Новый процесс по созданию виртуальной машины, используя vCenterи копируяVMDK (быстрое развертывание)

12. Управление VMware Демонстрация

13. Управлении жизненным циклом хоста с виртуальными машинами

14. Управление хостом с помощью контроллера (Out-of-band) • Обнаружение и сбор основных сведений об оборудовании • SMBIOS GUID • Основные свойства (Производитель/Модель/AssetTag /Серийный номер,..) • Управление состоянием хоста– запрос состояния, включить, выключить • Сбор информации о системе из системных логов оборудования (не зависимых от операционной системы) • Использование следующих сценариев • Развертывание на чистое железо (bare metal) • Динамическая оптимизация и оптимизация режима экономии электроэнергии • Интерфейсы управления • Standards Based - in box • SMASH via WS-MAN (not CLP) • Systems Management Architecture for Server Hardware • IPMI / DCMI • Intelligent Platform Management Interface • Data Center Management Interface

15. Развертывание на чистый хост (Bare Metal) 1. OOB Перезагрузка 5. Конфигурирование разделов.. и прочее 3. Авторизованная загрузка PXE 2. Загрузка с PXE 4. Загрузка и запуск образа WINPE 8. Донастройка и включение в домен contoso 6. Загрузка VHD 9.Включение Hyper-V Сервер библиотеки Сервер VMM WDS server Bare Metal Server Hyper-V Сервер 7. Вставка драйверов Профили хостов Диски VHD Драйвера

16. Сеть • Определение логических сетей, используя VLAN и маски подсети в датацентере • Управление адресами: Статичными IP, балансировщиками нагрузки и MAC адресами • Автоматическое развёртывание хостов с использованием балансировщиков нагрузки

17. Логические сети и пулы IP адресов Логическая сеть Группы хостов IP подсети/ VLANS IP пулы Пул 01 Корпоративная сеть Москва 10.1.1.0/24 VLAN 5 Пул 02 VLAN 7 DHCP Омск 12.1.1.0/24 VLAN 10 Пул 03 Пул 04 VLAN 12 DHCP

18. Логические сети и пулы IP адресов Демонстрация

19. Хранилище • Сквозное сопоставление устройств хранения • Распределение и назначение хранилищ • Создание новых виртуальных машин с использованием SAN • Миграция внутри SAN виртуальных машин • Основано на стандарте SMI-S

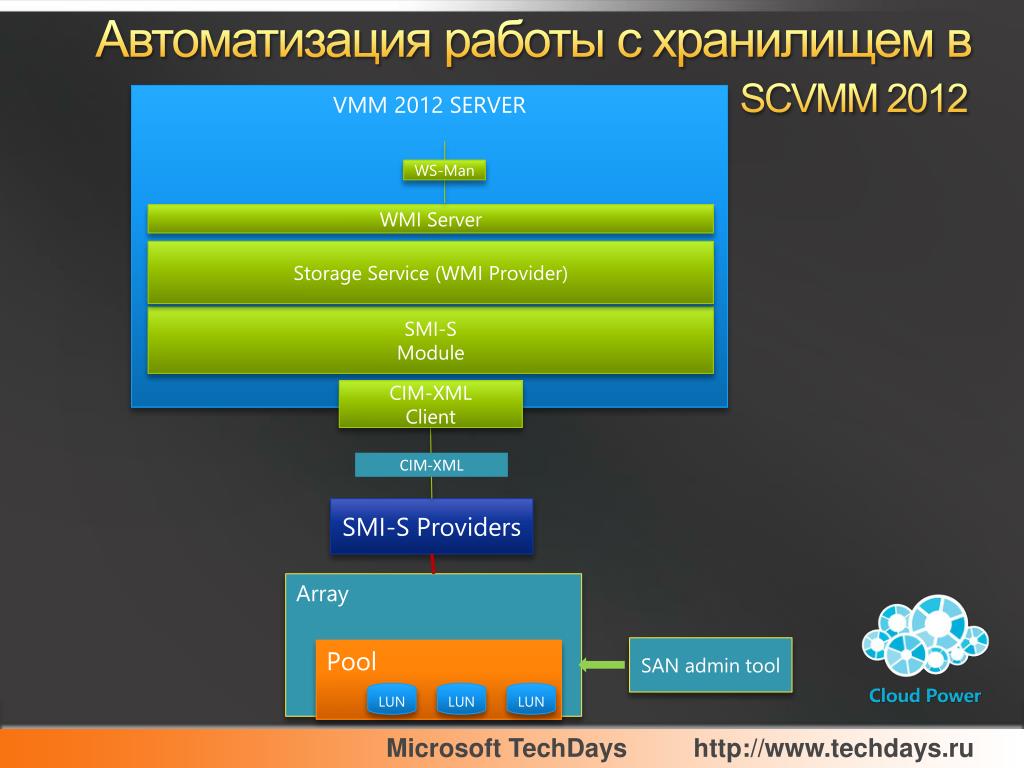

20. Автоматизация работы с хранилищем в SCVMM 2012 VMM 2012SERVER WS-Man WMI Server Storage Service (WMI Provider) SMI-S Module CIM-XML Client CIM-XML SMI-S Providers Array SAN admin tool Pool LUN LUN LUN

21. Автоматизация работы с хранилищем в SCVMM 2012 Назначение хранилища Распределение хранилища Кластер 1 Хост 1 Доступные диски Доступные диски хранилища CSV, Доступные диски Доступные пулы хранения Выделенное хранилище Общее хранилище Группы хостов

22. Быстрое развертывание Мастер создания виртуальной машины Мастер создания шаблона VHDна SAN с поддержкой копирования VM SCC Шаблон Хост Host VM OS Профиль VHD VHD Поддержка снимков и клонирование Поддержка снимков и клонирования Профиль оборудования SAN SAN

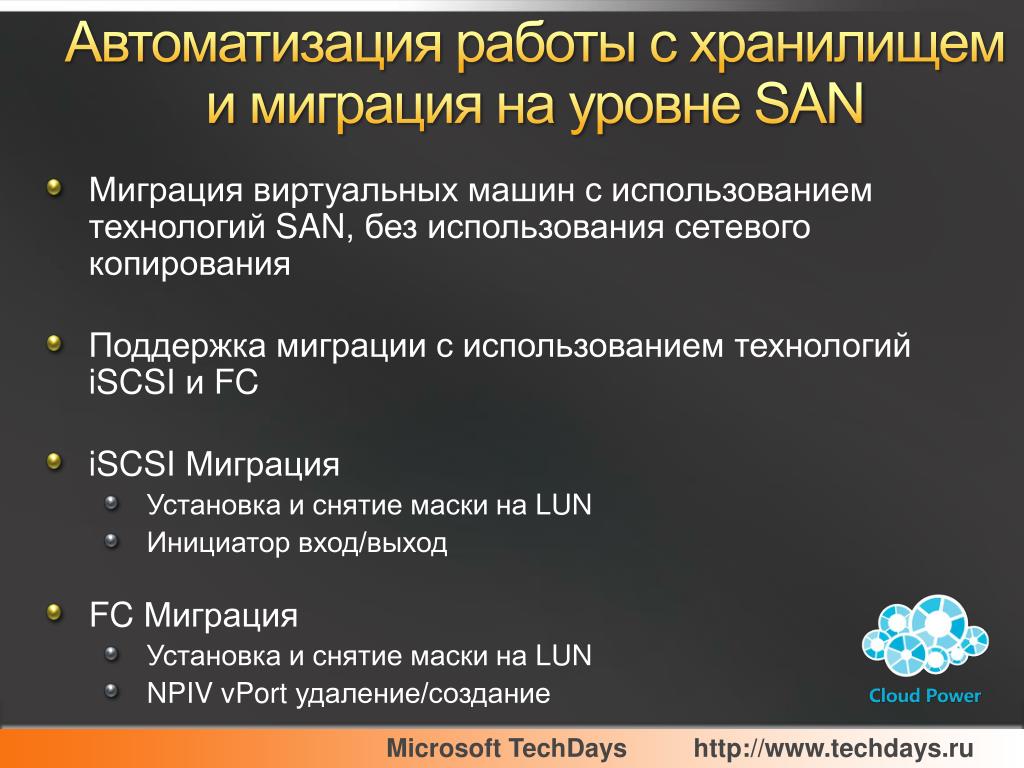

23. Автоматизация работы с хранилищем и миграция на уровне SAN • Миграция виртуальных машин с использованием технологий SAN, без использования сетевого копирования • Поддержка миграции с использованиемтехнологий iSCSIи FC • iSCSIМиграция • Установка и снятие маски на LUN • Инициатор вход/выход • FC Миграция • Установка и снятие маски на LUN • NPIV vPortудаление/создание

24. Классификация хранилищ Демонстрация

25. Отказоустойчивость • Отказоустойчивость самого SCVMM 2012 • Кластеризация SCVMM 2012 • Гарантия в случае отказа сервера или операционной системы • Консоль администратора при повторном соединении сохраняет текущие задачи • Виртуальные машины • Создание отказоустойчивых виртуальных машин на кластеризованных хостах • Создание и удаление отказоустойчивых виртуальных машин на кластере Citrix XenServer • Поддержка технологии XenMotion • Кластера хостов • Добавление /удаление кластеровCitrix XenServers • Добавление /удаление кластеровHyper-V из недоверенных доменов • Создание кластеров Hyper-V

26. Управление обновлениями Каталог обновления • Приведение в соответствие с политикой на заданную дату • Работа с существующим севером обновлений • Не требует простоя Обновления Сервер обновления SCVMM 2012 Virtual Hosts Включение обновления Базовая линия соответствия Сканирование северов Сервера обновлений Управление исключениями

27. Обслуживание кластера Hyper-V • Процесс обслуживания • Переводим ноду в режим обслуживания • Переносим машины с ноды с помощью Live Migration • Пользователь может переопределить порядок • Устанавливаем необходимые обновления для соответствия заданным критериям • Выводим ноду из режима обслуживания • Переходим к следующей ноде и повторяем операцию • Поддержка WS08 и наиболее предпочтительного варианта на кластере WS08 R2 • Автоматизация с использованиемPowerShell

28. Динамическая оптимизация • Приложение меняет уровень нагрузки, требуется, чтобы частное облако отреагировало утилизацией ресурсов • В конце каждого квартала финансовые приложения интенсивно используют ресурсы, в другое время интенсивность использования ресурсов не так велика • Нужно, чтобы все приложения получали необходимые ресурсы в требуемое время • Оптимизация использования ресурсов, а также потребляемой электроэнергии на поддержание ненужной в данный момент инфраструктуры

29. Динамическая оптимизация в действии Virtual Machine Manager

30. Основы динамической оптимизации • Live migration • Балансировка кластеров • Не допускать простоя • Поддержка гетерогенных кластеров • Microsoft Hyper-V • VMware vSphere • Citrix XenServe • Управление ресурсами • Процессор, память, диски, сеть • Изменение использования ресурсов в зависимости от пороговых значений • При необходимости использовать кластера • Параметры • Вручную или автоматически • Контроль на уровне пользователя • Изменение конфигурации

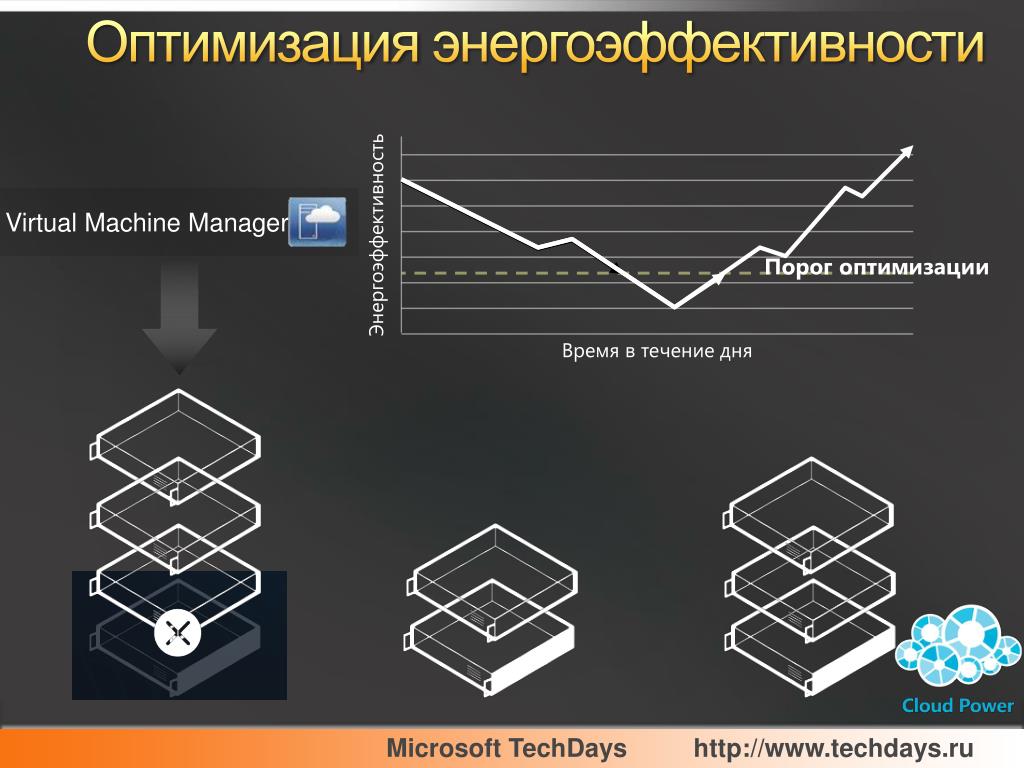

31. Оптимизация энергоэффективности Virtual Machine Manager Энергоэффективность Порог оптимизации Время в течение дня

32. Основы энергоэффективности • Утилизация ресурсов • Перенос виртуальных машин на хосты, с целью освободить часть физических хостов для физического отключения при достижении параметров энергоэффективности • Оптимизация техже ресурсов, что и при динамической оптимизации – процессор, память, дисковые операции, сеть. • Пользовательское расписание • Оптимизация для отключения части ресурсов в определённые часы • Использование динамической оптимизации • Операции, связанные с отключением • Перенос виртуальных машин на другой хост перед отключением с помощьюLive Migration • Убедиться, что перенос машин не перегружает новые хосты • Убедиться, что отключение хостов не повлияет на кворум • Использоватьout-of-band управление для отключение и включения хостов.

33. Программа пробного тестирования частного облака на основе продуктов System Center • Предоставляет возможность ИТ профессионалам попробовать продукты System Center и Forefront перед выпуском • Использование ранних версий продуктов дает возможность первыми получить новые знания и пообщаться с сообществом по продукту • Участие в программе пробного тестирования дает возможность : • Доступ к готовым дискам VHD • Доступ к продуктовым группам в режиме виртуального общения • Участие в сообществе • Доступ к отзывам о продукте и документации • Доступ к рекомендациям по применению и опыту применения. • Хотите узнать больше? • https://connect.microsoft.com/site1211 • mscep@microsoft.com

34. Дополнительные материалыи ссылки • www.microsoft.com/cloud • www.microsoft.com/services/cloud • www.pinpoint.microsoft.com
