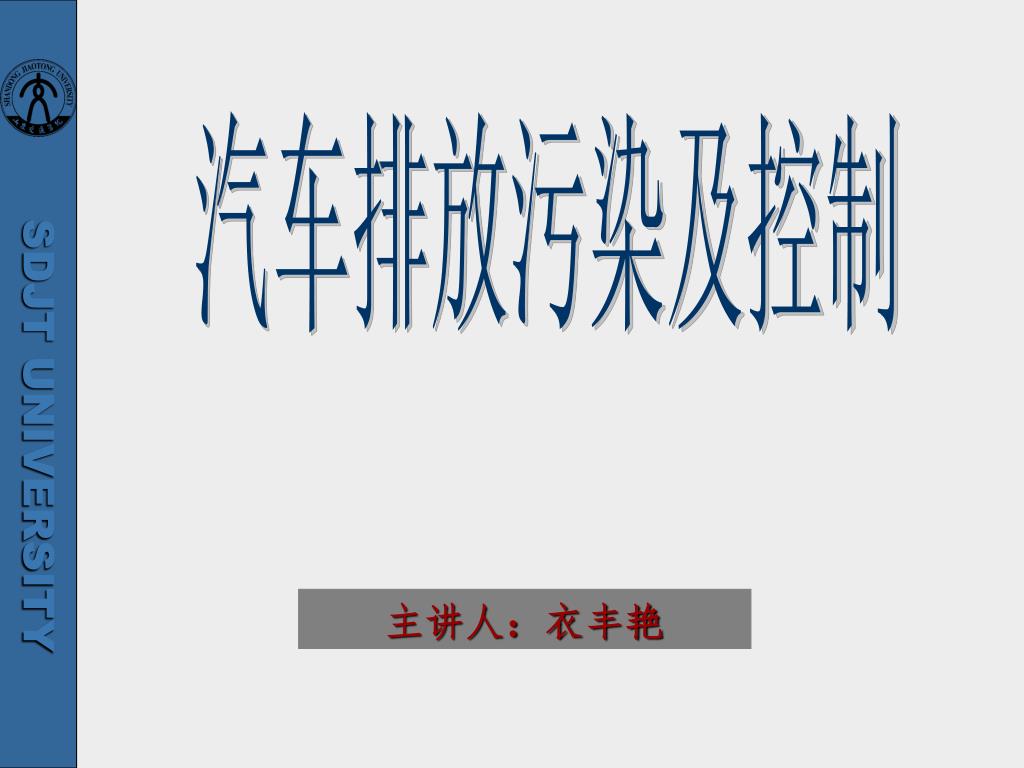

  1. 汽车排放污染及控制 主讲人:衣丰艳

  2. 课程内容 第2章 汽车排放污染物的形成 2.1 一氧化碳 2.2 碳氢化合物 2.3 氮氧化物 2.4 微粒 第2章 汽车排放污染物的生成机理和影响因素

  3. 概述:主要内容 介绍了汽车尾气中的主要污染物CO、HC、NOX和微粒的生成机理及其影响因素。 第2章 汽车排放污染物的生成机理和影响因素

  4. 一氧化碳的生成机理 汽车尾气中CO的产生是燃烧不充分所致,是氧气不足而生成的中间产物。 燃气中的氧气量充足时,理论上燃料燃烧后不会存在CO。但当氧气量不足时,就会有部分燃料不能完全燃烧,而生成CO。 第2章 汽车排放污染物的生成机理和影响因素

  5. 汽油机一氧化碳的生成机理 汽油机CO排放量xCO与及过量空气系数Φa的关系 第2章 汽车排放污染物的生成机理和影响因素

  6. 汽油机一氧化碳的生成机理 由上图可以看出 Φa <1时 ,因缺氧引起不完全燃烧,CO的排放量随Φa的减小而增加。 Φa >1时 ,CO的排放量都很小。 Φa =1.0~1.1时,CO的排放量变化较复杂。 第2章 汽车排放污染物的生成机理和影响因素

  7. 柴油机一氧化碳的生成机理 Φa =1.5~3, CO排放量要比汽油机低得多。 Φa =1.2~1.3, CO的排放量才大量增加。 第2章 汽车排放污染物的生成机理和影响因素

  8. 柴油机一氧化碳的生成机理 燃料与空气混合不均匀,局部缺氧和低温,燃烧区停留时间较短,小负荷时尽管Φa很大,CO排放量反而上升。 第2章 汽车排放污染物的生成机理和影响因素

  9. 影响一氧化碳生成的因素 第2章 汽车排放污染物的生成机理和影响因素

  10. 碳氢化合物的生成机理 燃烧过程中未燃烧或燃烧不完全的碳氢燃料 燃油蒸汽 漏入曲轴箱的窜气中含有大量未燃燃料 第2章 汽车排放污染物的生成机理和影响因素

  11. 汽油机未燃HC的生成机理 火焰在壁面淬冷 冷起动、暖机和怠速等工况下,壁面温度较低,淬熄层较厚,壁面火焰淬熄是此类工况下未燃HC的重要来源。 燃烧过程中, HC向已燃气解吸。 狭隙效应 火焰不能进入各种狭窄的间隙,便会产生未燃HC。 进气过程中,润滑油膜溶解和吸收了进入气缸的碳氢化合物。 沉积物使HC排放增加。 燃烧室中压力和温度下降太快,可能使火焰熄灭。 未燃烧的碳氢化合物释放出来,重新被全部或部分氧化。 体积淬熄 润滑油膜对燃油蒸汽的吸附与解吸 燃烧室内沉积物的影响 碳氢化合物的后期氧化 第2章 汽车排放污染物的生成机理和影响因素

  12. 柴油机未燃HC的生成机理 燃料在气缸内停留的时间较短,生成HC的相对时间也短,故其HC排放量比汽油机少。 第2章 汽车排放污染物的生成机理和影响因素

  13. 2.2.2 影响碳氢化合物生成的因素 混合气质量的影响 混合气的均匀性越差则HC排放越多。 运行条件的影响 汽油机运行条件的影响 第2章 汽车排放污染物的生成机理和影响因素

  14. 影响碳氢化合物生成的因素 转速的影响 点火时刻的影响 燃烧室面容比的影响 壁温的影响 壁温的影响 点火时刻的影响 燃烧室面容比的影响 汽油机运行条件的影响 点火提前角减小可使HC排放下降。 转速较高时,气缸内混合气的扰流混合、涡流扩散及排气扰流、混合程度的增大改善了气缸内的燃烧过程,HC排放浓度明显下降。 壁面温度升高,HC排放浓度相应降低。提高冷却介质温度有利于减弱壁面激冷效应,降低HC排放。 燃烧室面容比大,单位容积的激冷面积也随之增大,未燃烃总量必然也增大。降低燃烧室面容比是降低汽油机HC排放的一项重要措施。 转速的影响 负荷的影响 负荷的影响 运行条件的影响 负荷增加时,HC排放量绝对值将随废气流量变大而几乎呈线性增加。 第2章 汽车排放污染物的生成机理和影响因素

  15. 影响碳氢化合物生成的因素 混合气质量的影响 柴油机运行条件的影响 运行条件的影响 汽油机运行条件的影响 第2章 汽车排放污染物的生成机理和影响因素

  16. 影响碳氢化合物生成的因素 喷孔面积加大时,雾化和混合质量变差,HC排放量增加 冷却液温相对降低,将导致气缸内温度降低,HC排放量增加 喷油时刻的影响 喷油嘴喷孔面积的影响 冷却水进水温度的影响 进气密度的影响 空气密度降低,使缸内空气量减少,燃烧不完善,HC排放量增加 喷油提前角增大,缸内温度较高,可使HC排放量下降 柴油机运行条件的影响 运行条件的影响 第2章 汽车排放污染物的生成机理和影响因素

  17. NOX的生成机理 O2 → 2O O +N2 → NO +N N +O2 → NO +O N +OH → NO +H Φa >1的稀混合气区,xNOe随温度的升高而迅速增大。 Φa <1,xNOe随Φa 的减小而急剧下降。 NO的平衡摩尔分数xNOe与过量空气系数Φa的关系 第2章 汽车排放污染物的生成机理和影响因素

  18. NO的生成机理 结论: 在稀混合气区NO的生成主要是温度起作用;在浓混合气区主要是氧浓度起作用。 第2章 汽车排放污染物的生成机理和影响因素

  19. NO2的生成机理 汽油机排气中的NO2浓度与NO的浓度相比可忽略不计,但在柴油机中NO2可占到排气中总NOX的10%~30%。 NO +HO2 → NO2+OH NO2+O → NO+O2 第2章 汽车排放污染物的生成机理和影响因素

  20. 影响NOX生成的因素 点火时刻的影响 过量空气系数和燃烧室温度的影响 残余废气分数的影响 影响汽油机NOX生成的因素 Φa <1时,由于缺氧即使燃烧室内温度很高NOX的生成量仍会随着的降低而降低,此时氧浓度起着决定性作用。 Φa>1时,温度起着决定性作用,NOX生成量随温度升高而迅速增大。最高温度通常出现在Φa ≈1.1,且有适量的氧浓度,故NOX排放浓度出现峰值。Φa进一步增大,温度下降的作用占优势,NO生成量减少。 点火提前角的减小,NO排放量不断下降。 废气分数增大,减小了可燃气的发热量,增大了混合气的比热容,使最高燃烧温度下降,NO排放降低。 第2章 汽车排放污染物的生成机理和影响因素

  21. 影响NOX生成的因素 负荷与转速的影响 喷油定时的影响 放热规律的影响 影响柴油机NOX生成的因素 喷油提前角减小,燃烧推迟,燃烧温度较低,生成的NOX较少。 NOX排放随负荷增大而显著增加。 转速对NOX排放的影响比负荷的影响小。 传统模式 低排放放热模式 第2章 汽车排放污染物的生成机理和影响因素

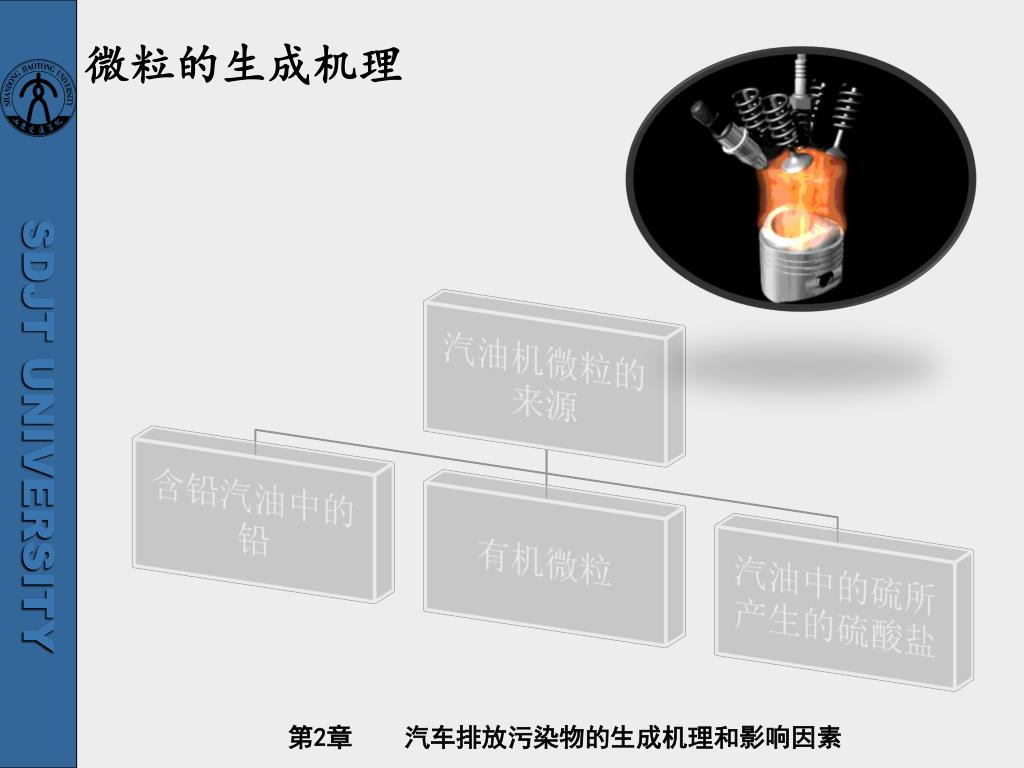

  22. 微粒的生成机理 第2章 汽车排放污染物的生成机理和影响因素

  23. 柴油机微粒的组成与特征 柴油机排气微粒由很多原生微球的聚集体而成,总体结构为团絮状或链状。 当排气温度超过500℃时,碳质微球的聚集体,称为碳烟,也称为烟粒; 排气温度低于500 ℃时,烟粒会吸附和凝聚多种有机物,称为有机可溶成份。 第2章 汽车排放污染物的生成机理和影响因素

  24. 烟粒的生成机理 烟粒生成阶段: (1)在高温富油缺氧区,通过裂解和脱氢过程,经过核化形成先期产物; (2)在低于1500K的低温区,通过聚合和冷凝生成碳烟微粒。 烟粒长大阶段: (1)表面生长; (2)聚集。 第2章 汽车排放污染物的生成机理和影响因素

  25. 烟粒的氧化及有机可溶成份的吸附与凝结 烟粒的氧化: 氧化作用需要有一定的温度,至少在700~800℃。 有机可溶成份的吸附与凝结: 组成SOF的重质有机化合物向烟粒聚集物的凝结与吸附。 第2章 汽车排放污染物的生成机理和影响因素

  26. 影响微粒生成的因素 负荷的影响: (1)高速小负荷时,稀薄混合气区较大,微粒排放量较高; (2)低速大负荷时,容易产生裂解和脱氢,排放量有所升高。 第2章 汽车排放污染物的生成机理和影响因素

  27. 影响微粒生成的因素 转速的影响: (1)小负荷时温度低,以未燃油滴为主的微粒的氧化作用微弱;转速升高时,这种氧化作用又受到时间因素的制约;故微粒排放量随转速升高而增加 (2)大负荷时,转速的升高有利于气流运动的加强,使燃烧速度加快。故微粒排放量随转速升高而减小 第2章 汽车排放污染物的生成机理和影响因素

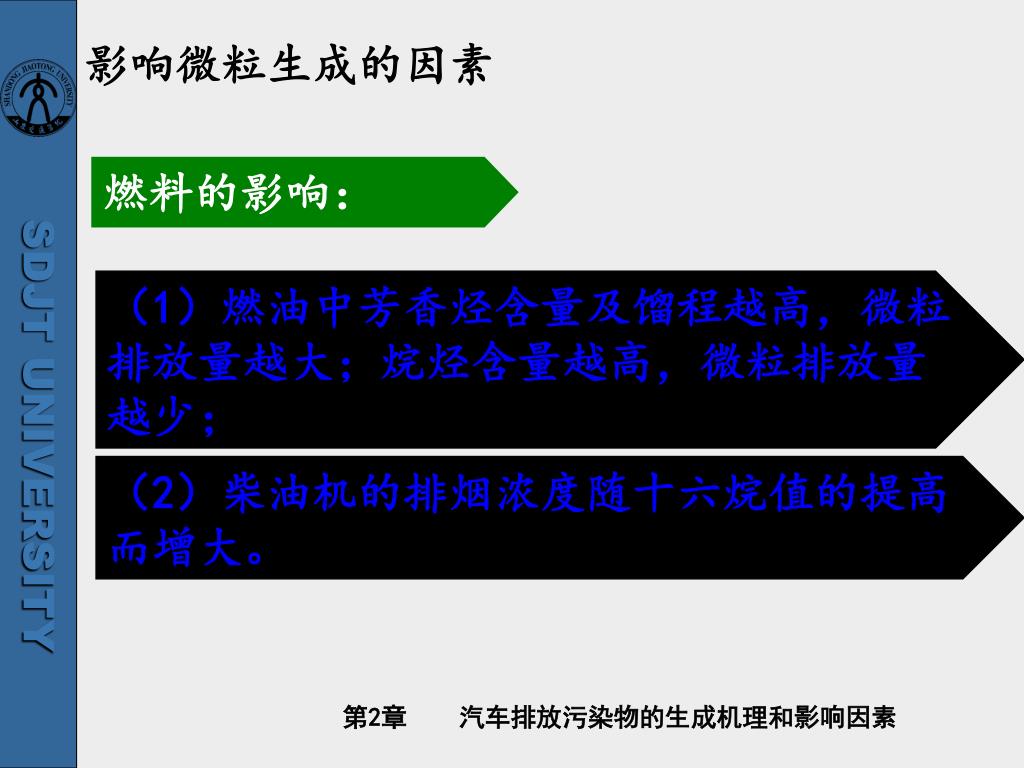

  28. 影响微粒生成的因素 燃料的影响: (1)燃油中芳香烃含量及馏程越高,微粒排放量越大;烷烃含量越高,微粒排放量越少; (2)柴油机的排烟浓度随十六烷值的提高而增大。 第2章 汽车排放污染物的生成机理和影响因素

  29. 影响微粒生成的因素 喷油参数的影响: (1)喷油定时的影响;提前喷油或非常迟的喷油,可以降低排气烟度。 (2)喷油规律的影响:大部分燃油在前半时间内喷入气缸时,参与预混燃烧的油量增多,故排烟浓度低而NO浓度高; (3)喷油嘴不正常喷射的影响:滴漏或二次喷射对碳烟有不利影响; (4)喷油压力的影响:提高喷油压力,减少烟粒的生成。 第2章 汽车排放污染物的生成机理和影响因素

  30. 影响微粒生成的因素 空气涡流的影响: 适当增加空气涡流,有利于改善混合气品质,减少碳烟排放量; 其它因素的影响: 高温缺氧是造成碳烟生成量增加的重要原因 第2章 汽车排放污染物的生成机理和影响因素

  31. 思考题: • 2.1 简述CO的生成机理。 • 2.2 简述在不同空燃比下CO的生成情况。 • 2.3 简述影响CO生成的因素。 • 2.4 简述HC的生成机理及主要的生成方式。 • 2.5 简述影响HC生成的因素。

  32. 思考题: • 2.6 简述NO与NO2的生成机理并写出表达式。 • 2.7 简述影响汽油机NOX排放的因素。 • 2.8简述影响柴油机NOX排放的因素。 • 2.9 描述微粒组成及其生成机理。 • 2.10 简述及影响微粒生成的因素。
