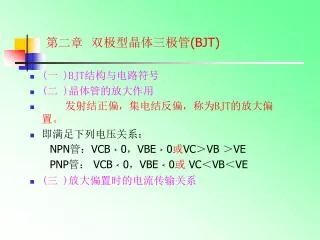

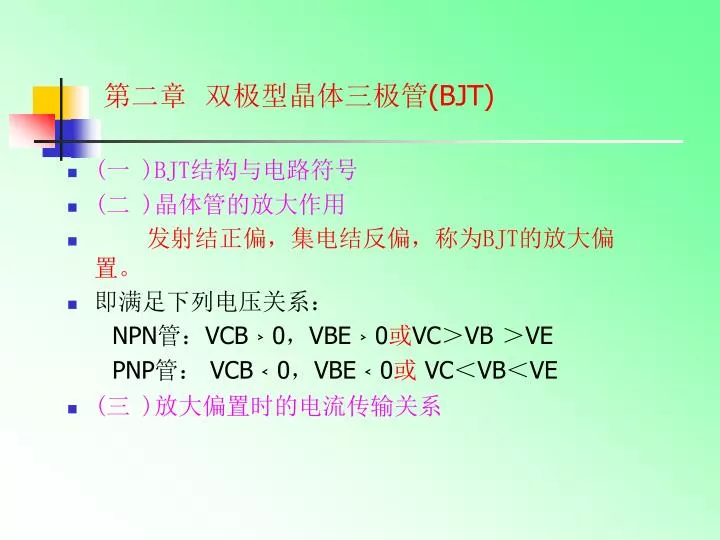

  1. 第二章 双极型晶体三极管(BJT) • (一 )BJT结构与电路符号 • (二 )晶体管的放大作用 • 发射结正偏，集电结反偏，称为BJT的放大偏置。 • 即满足下列电压关系： NPN管：VCB﹥0，VBE﹥0或VC＞VB ＞VE PNP管： VCB﹤0，VBE﹤0或VC＜VB＜VE • (三 )放大偏置时的电流传输关系

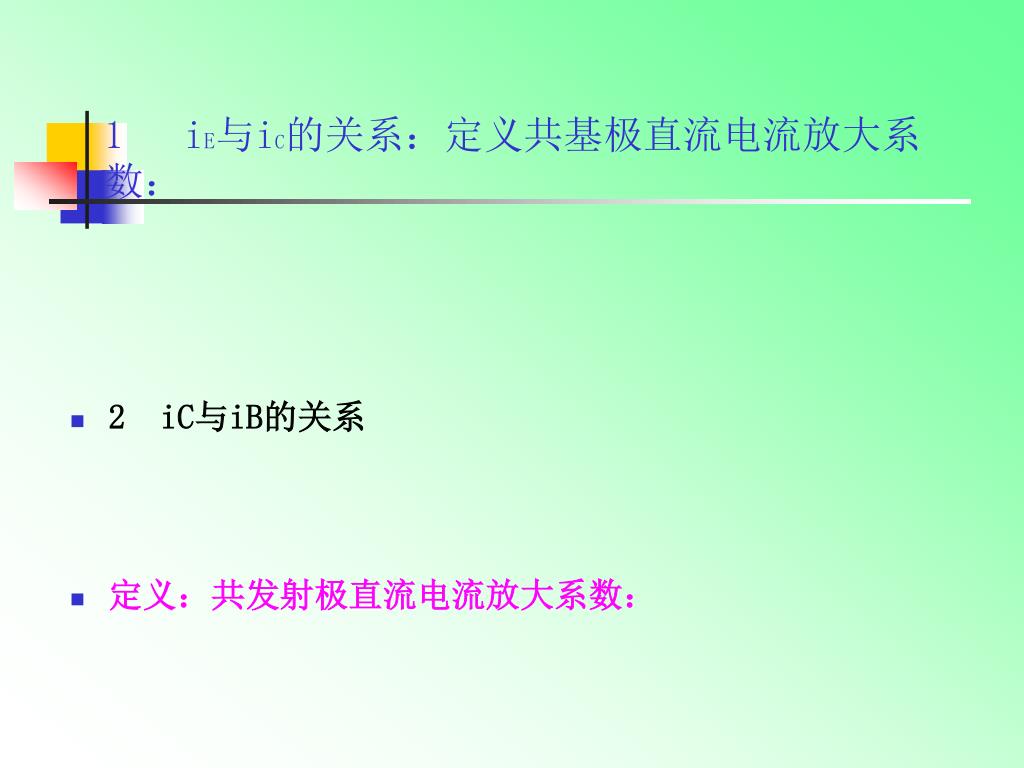

  2. 1 iE与iC的关系：定义共基极直流电流放大系数： • 2 iC与iB的关系 • 定义：共发射极直流电流放大系数：

  3. （四）放大偏置时BJT偏压与电流的关系 • 1 发射结正向电压VBE对各极电流的控制作用 • BJT的正向控制作用2 集电结反向电压VCB对各极电流的影响 • 基区宽度调制效应 • （五）BJT的截止与饱和工作状态 • 1截止状态： • 2饱和状态：

  4. 注意：晶体管特性曲线只能用于直流/低频。

  5. §2-2 BJT静态特性曲线 • BJT静态特性曲线：是在伏安平面上作出的反映晶体管各极直流电流电压关系的曲线。 • BJT静态特性曲线用途：

  6. 一 晶体三极管的组态 • 将晶体三极管视为双端口器件，分析其三种典型接法，称为组态。 共基极接法（CB） 共射接法（CE） 共接接法（CC）

  7. 二 共射输入特性曲线 • 共射输入特性曲线是以输出电压VCE为参变量，输入口基极电流iB随发射结电压vBE变化的曲线： • 共射输入特性曲线的特点：

  8. §2-3 BJT主要参数 • 1 直流放大系数 • 2 交流放大系数

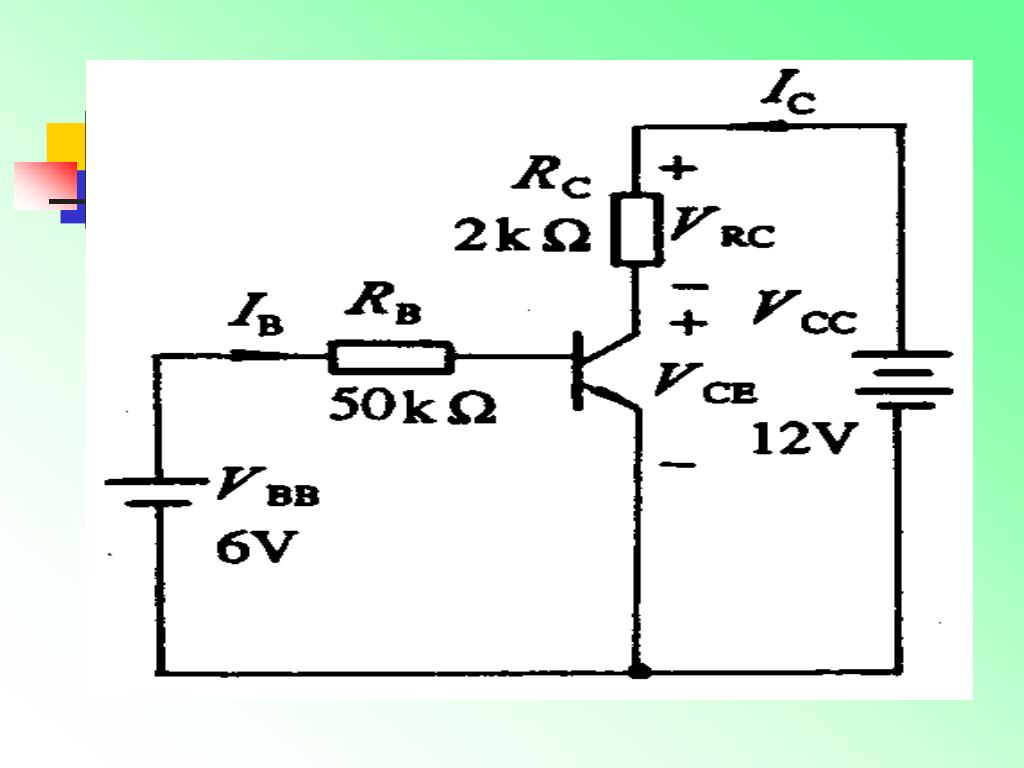

  9. 例2-4
