Presentation Transcript

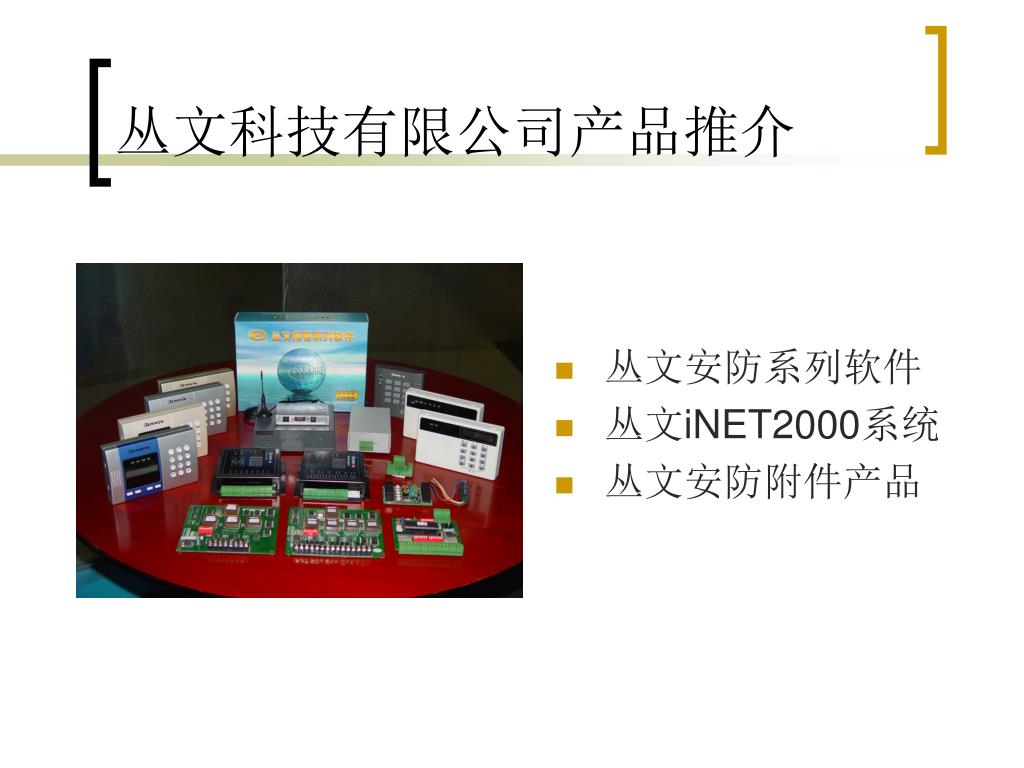

slide1
丛文科技有限公司产品推介
  • 丛文安防系列软件
  • 丛文iNET2000系统
  • 丛文安防附件产品
slide2
丛文安防系列软件产品
  • 丛文警卫中心系列软件
    • 警卫中心报警巡更软件
    • 警卫中心CCTV监控软件
    • 警卫中心智能小区监控软件
    • 警卫中心巡更软件
    • 警卫中心门禁软件
    • 警卫中心远程抄表软件
  • 丛文联网报警中心系列软件
    • 警讯中心软件
    • 天网中心软件
    • 超级天网中心系统
    • 天眼中心系统
slide3

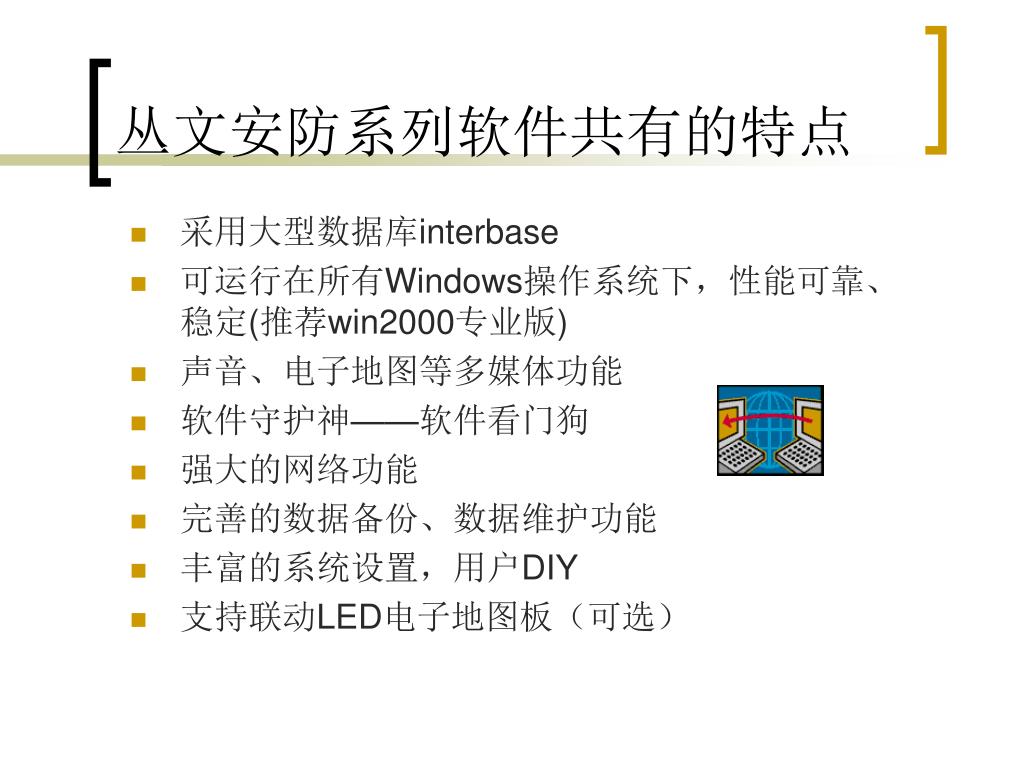

丛文安防系列软件共有的特点
  • 采用大型数据库interbase
  • 可运行在所有Windows操作系统下,性能可靠、稳定(推荐win2000专业版)
  • 声音、电子地图等多媒体功能
  • 软件守护神——软件看门狗
  • 强大的网络功能
  • 完善的数据备份、数据维护功能
  • 丰富的系统设置,用户DIY
  • 支持联动LED电子地图板(可选)
slide4
丛文安防系列软件应用实例之——警卫中心智能大厦集成保安系统丛文安防系列软件应用实例之——警卫中心智能大厦集成保安系统
  • 多种系统集成在同一软件平台
    • 防盗报警
    • 电子巡更
    • CCTV监控
    • 门禁/考勤(一卡通)
    • ……
  • 模块化设计,任意组合
  • 声音、电子地图多媒体功能
  • 完善的数据维护功能
  • 完备的数据记录、查询等功能
  • 自动处理、自动打印
  • 易设置、易操作的联动功能
slide5

报警电话线输入

(可达8条)

PCI插槽

丛文接警卡

丛文警讯中心软件

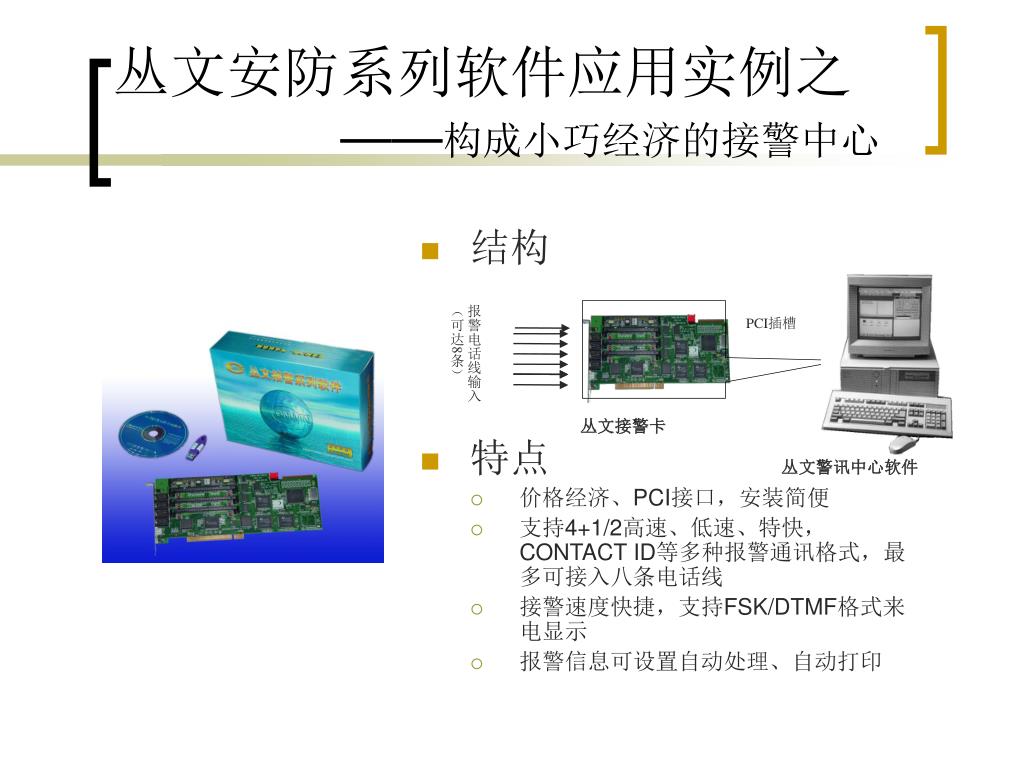

丛文安防系列软件应用实例之——构成小巧经济的接警中心丛文安防系列软件应用实例之——构成小巧经济的接警中心
  • 结构
  • 特点
    • 价格经济、PCI接口,安装简便
    • 支持4+1/2高速、低速、特快,CONTACT ID等多种报警通讯格式,最多可接入八条电话线
    • 接警速度快捷,支持FSK/DTMF格式来电显示
    • 报警信息可设置自动处理、自动打印
slide6

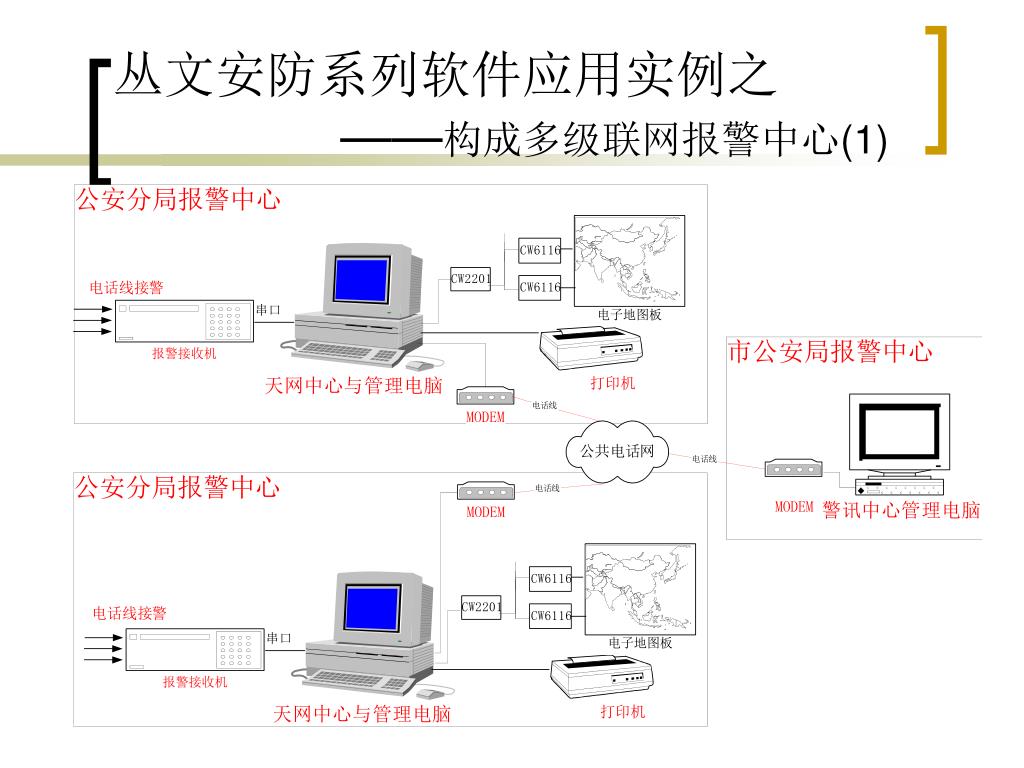

丛文安防系列软件应用实例之——构成多级联网报警中心(1)丛文安防系列软件应用实例之——构成多级联网报警中心(1)
slide7

CW6116

CW2201

电话线接警

CW6116

串口

报警接收

打印机

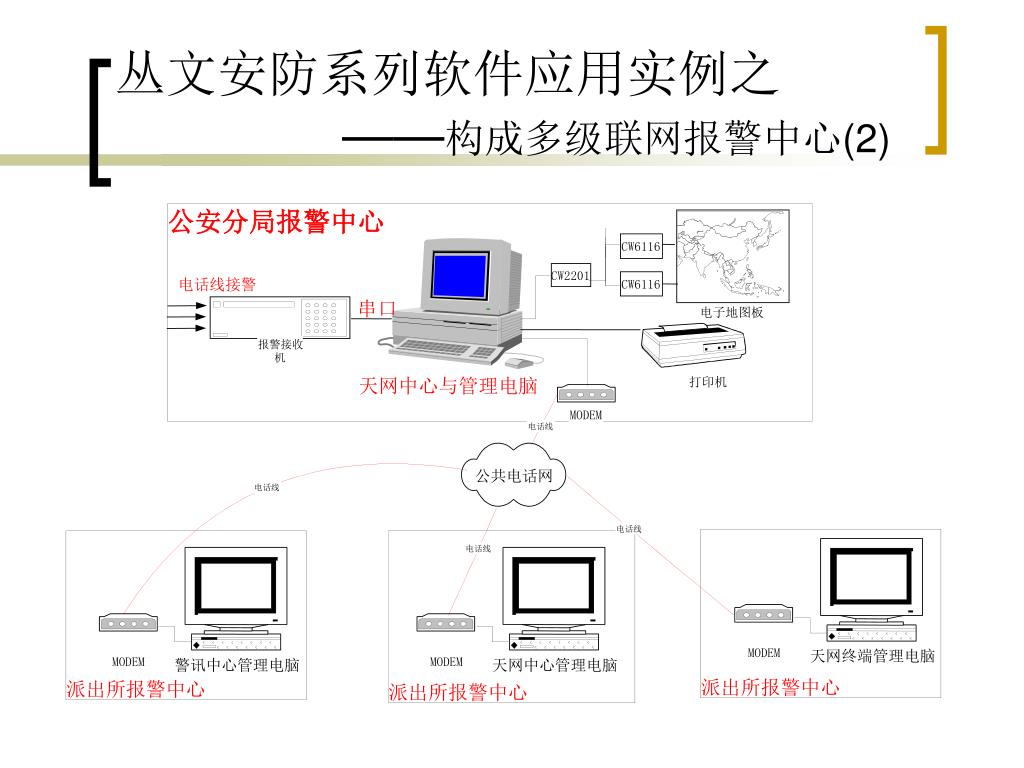

丛文安防系列软件应用实例之——构成多级联网报警中心(2)丛文安防系列软件应用实例之——构成多级联网报警中心(2)

公安分局报警中心

电子地图板

天网中心与管理电脑

MODEM

电话线

公共电话网

电话线

电话线

电话线

MODEM

天网终端管理电脑

MODEM

MODEM

警讯中心管理电脑

天网中心管理电脑

派出所报警中心

派出所报警中心

派出所报警中心

slide8

串口线

Modem

数字报警接收机

一级中心(天网中心)

网络线TCP/IP

串口线

公共电话网

串口线

Modem

Modem

二级中心(天网中心)

二级中心(天网中心)

Modem

串口线

三级中心(警讯中心\天网终端)

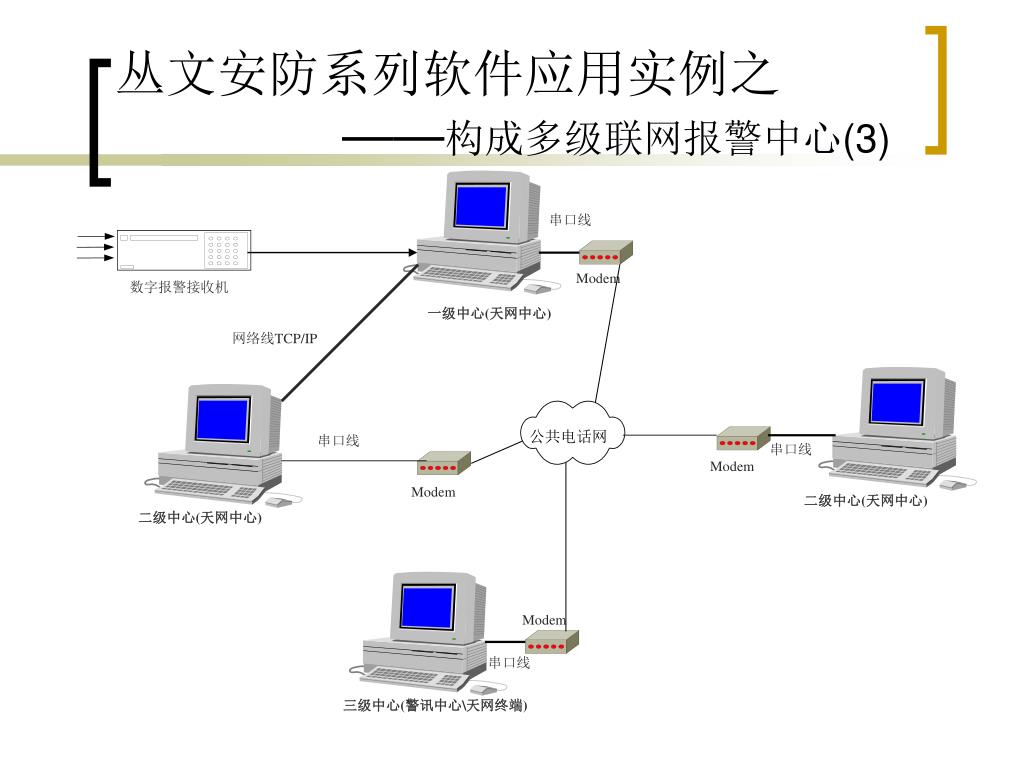

丛文安防系列软件应用实例之——构成多级联网报警中心(3)丛文安防系列软件应用实例之——构成多级联网报警中心(3)
slide9

局域网

报警接收机

Modem

Modem

报警接收机

天网中心工作站

警讯中心工作站

天网中心服务器

一级报警中心

公共电话网/

TCP/IP网络

Modem

Modem

二级报警中心

二级报警中心

(警讯中心/天网终端/天网中心)

(警讯中心/天网终端/天网中心)

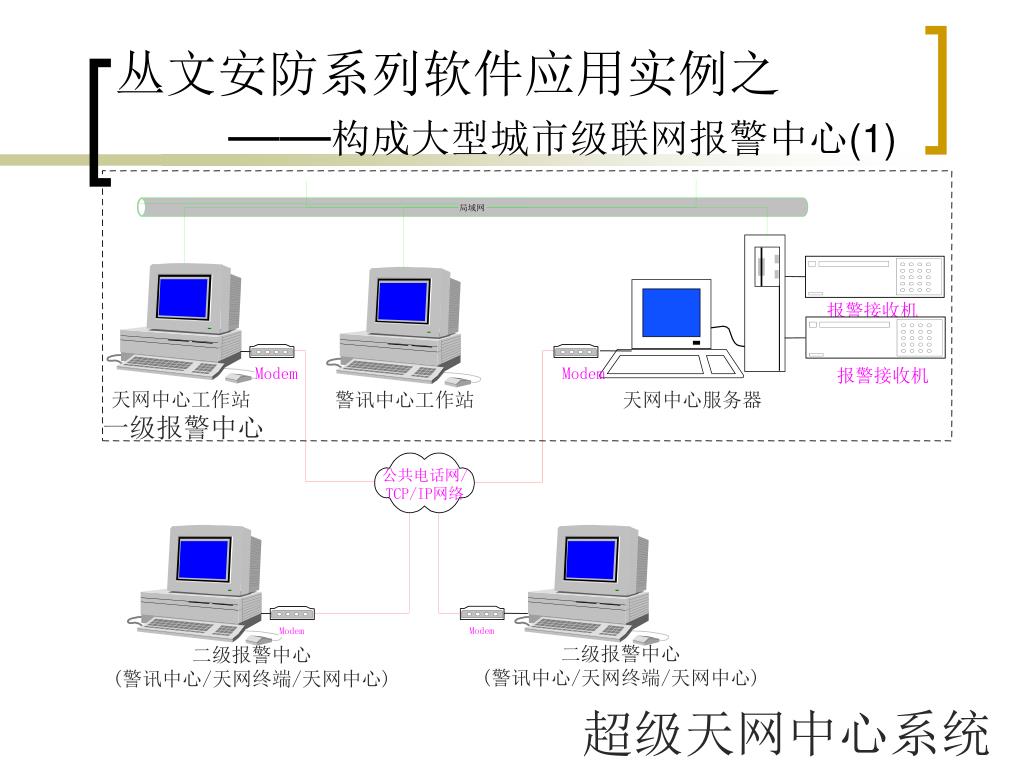

丛文安防系列软件应用实例之——构成大型城市级联网报警中心(1)丛文安防系列软件应用实例之——构成大型城市级联网报警中心(1)

超级天网中心系统

slide10

局域网

一级中心

接警台

接警台

维护台

分局

电话线

报警接收机

广域网

……任意扩充

二级中心

派出所

派出所

派出所

派出所

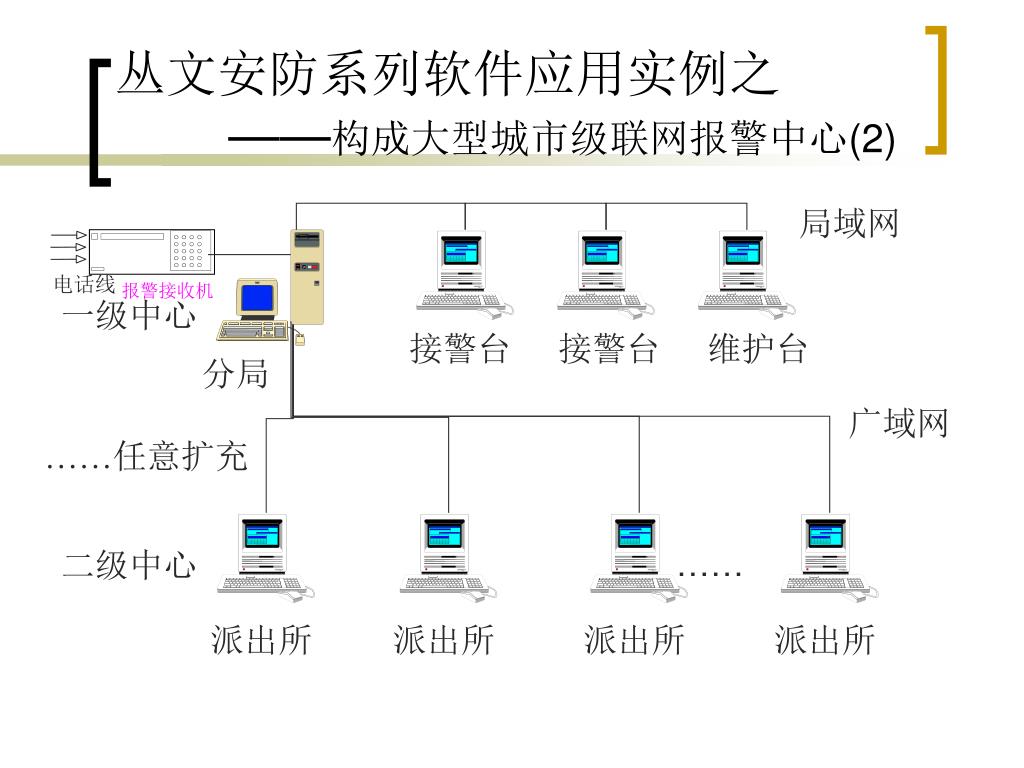

丛文安防系列软件应用实例之——构成大型城市级联网报警中心(2)丛文安防系列软件应用实例之——构成大型城市级联网报警中心(2)

……

slide11

天线

报警中心接收机或大型报警主机

串口

串口

短信通讯模块

SMS无线报警主机

丛文安防系列软件增值产品之——丛文短信平台丛文安防系列软件增值产品之——丛文短信平台
  • 专业设计短信通讯模块 ,天线外置,通讯可靠
  • 串口连接,安装方便,自带驱动程序,支持所有安防系列软件
  • 警情自动转发,并可自定义转发的时间段
  • 自定义短信模板,可设置群发短信
  • 可作为短信报警接收机使用,当报警主机是无线报警主机时,可将短信平台作为短信报警接收机使用
slide12
丛文安防系列软件增值产品之——丛文远程视频监控系统丛文安防系列软件增值产品之——丛文远程视频监控系统
  • 报警联动视频图像传输
    • 报警图像自动存储、查询
  • 报警中心主动查看用户图像
    • 密码控制,授权管理
    • 可控制前端设备
slide13

电话线

AVM2000

电话语音卡

报警控制/通讯主机

电话线

报警接收机

报警系统

丛文联网报警系列软件

用户

电话网

双向语音警情自动覆核系统

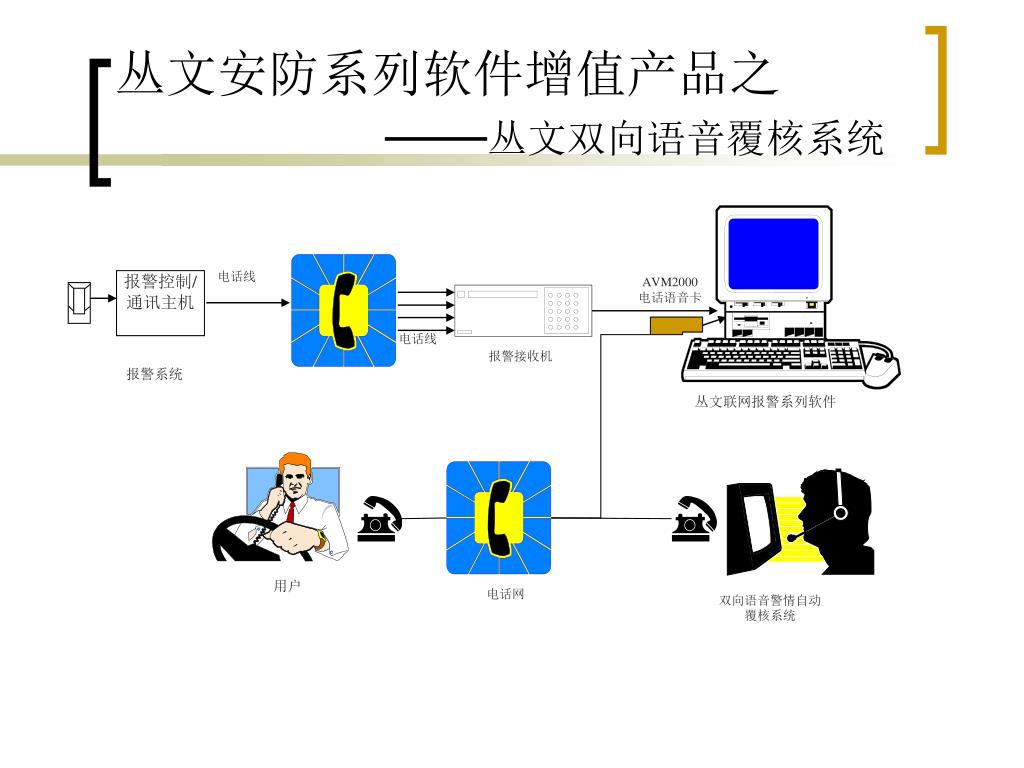

丛文安防系列软件增值产品之——丛文双向语音覆核系统丛文安防系列软件增值产品之——丛文双向语音覆核系统
inet2000

CW5103 16路三表抄送器

CW3002

16路接线架

CW3002

16路接线架

CW5201

读卡模块

CW6216 16路开关量输出模块

CW3001

2路接线架

CW5202密码控制器

CW3001

2路接线架

AK8304i报警/通讯控制器

CW5002开关量输入模块

CW2702

楼层分配器

CW2702

楼层分配器

智能网络

至下级楼层分配器

至下级路由器

CW2821

路由器

CW2301

隔离式串口模块

CW2821

路由器

警卫中心电脑监控系统

注: 串口线。 主干网络 设备总线。

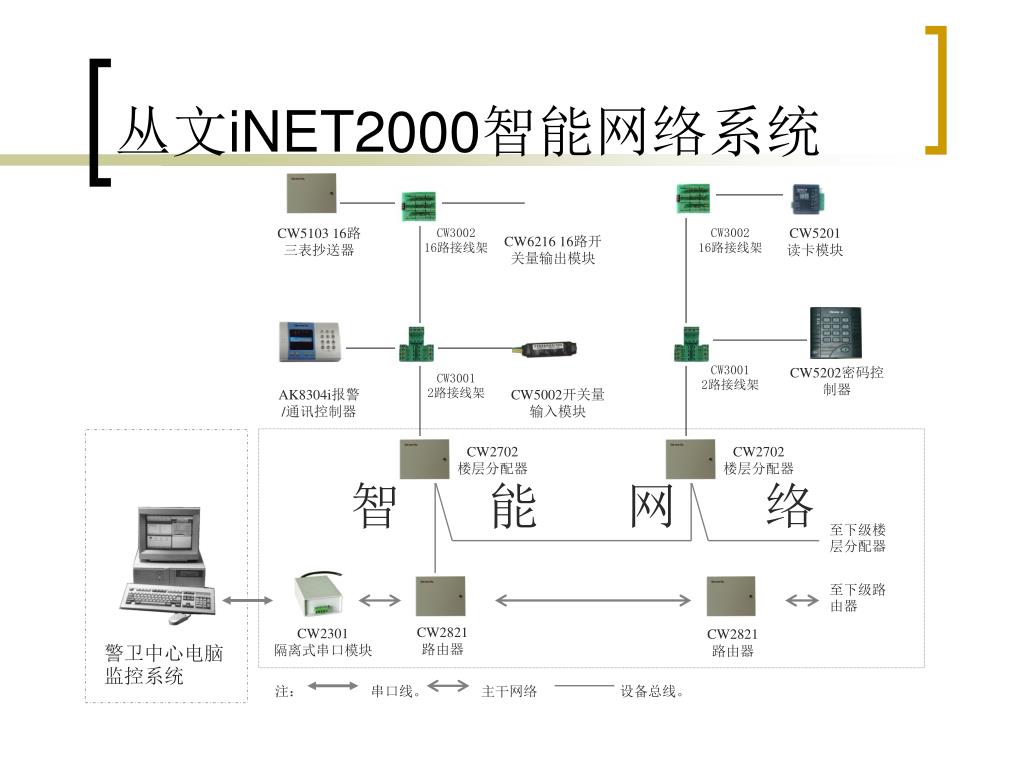

丛文iNET2000智能网络系统

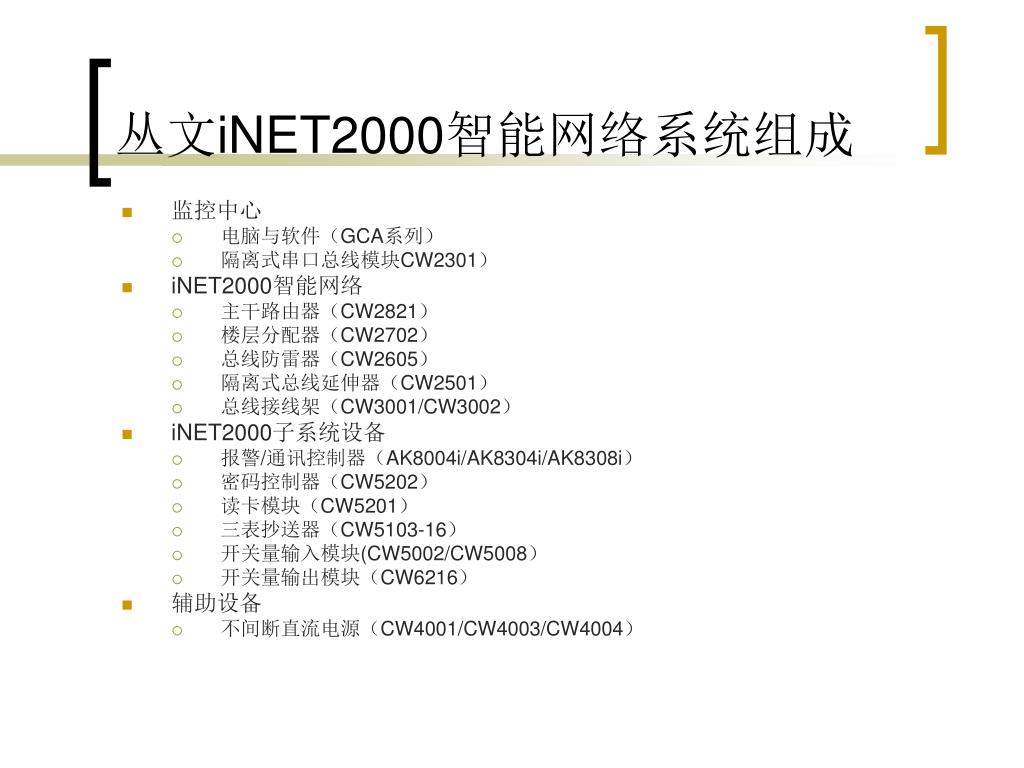

inet20001
丛文iNET2000智能网络系统组成
  • 监控中心
    • 电脑与软件(GCA系列)
    • 隔离式串口总线模块CW2301)
  • iNET2000智能网络
    • 主干路由器(CW2821)
    • 楼层分配器(CW2702)
    • 总线防雷器(CW2605)
    • 隔离式总线延伸器(CW2501)
    • 总线接线架(CW3001/CW3002)
  • iNET2000子系统设备
    • 报警/通讯控制器(AK8004i/AK8304i/AK8308i)
    • 密码控制器(CW5202)
    • 读卡模块(CW5201)
    • 三表抄送器(CW5103-16)
    • 开关量输入模块(CW5002/CW5008)
    • 开关量输出模块(CW6216)
  • 辅助设备
    • 不间断直流电源(CW4001/CW4003/CW4004)

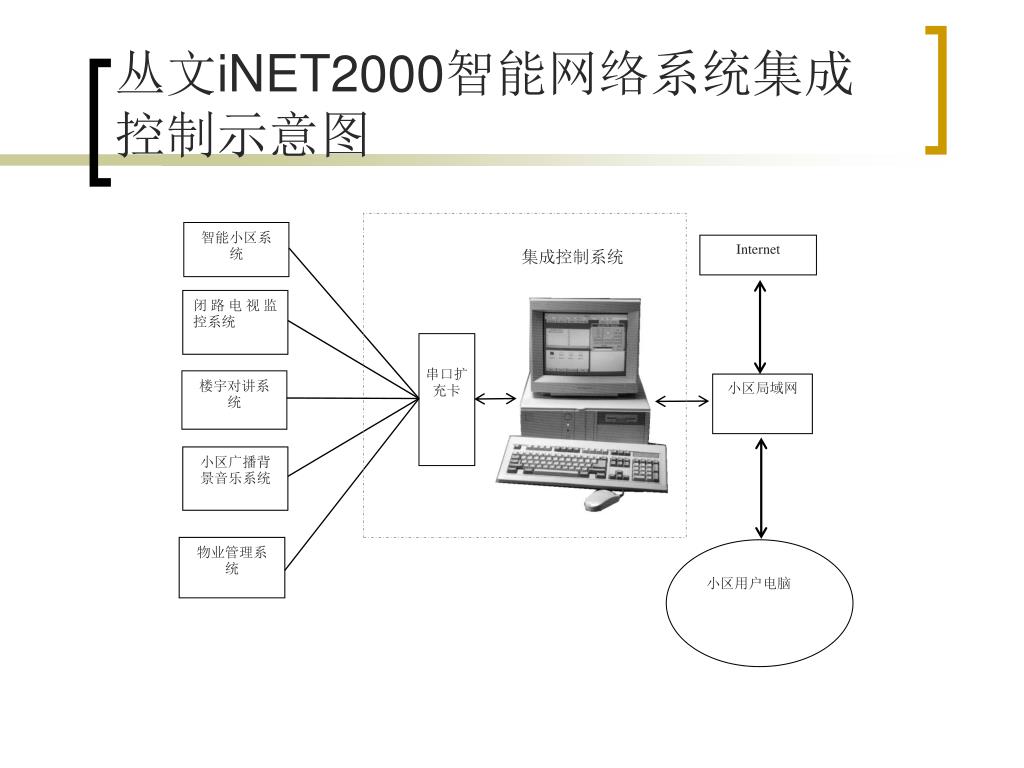

inet20002

智能小区系统

Internet

集成控制系统

闭路电视监控系统

串口扩充卡

楼宇对讲系统

小区局域网

小区广播背景音乐系统

物业管理系统

小区用户电脑

丛文iNET2000智能网络系统集成控制示意图
slide17

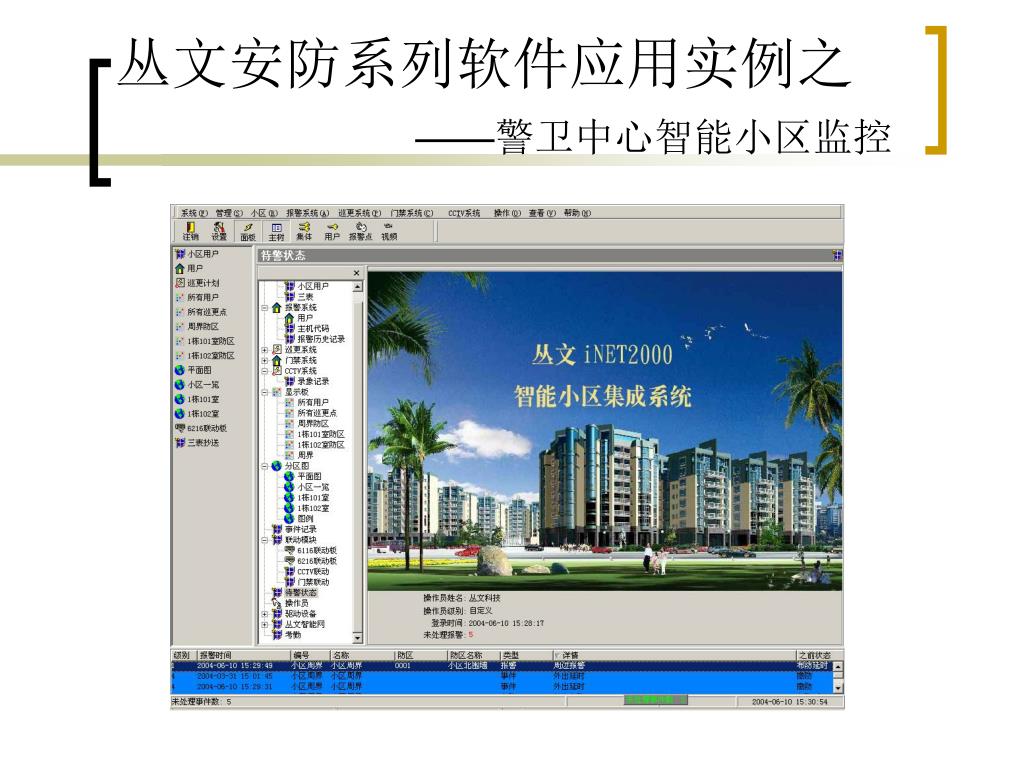

丛文安防系列软件应用实例之——警卫中心智能小区监控丛文安防系列软件应用实例之——警卫中心智能小区监控

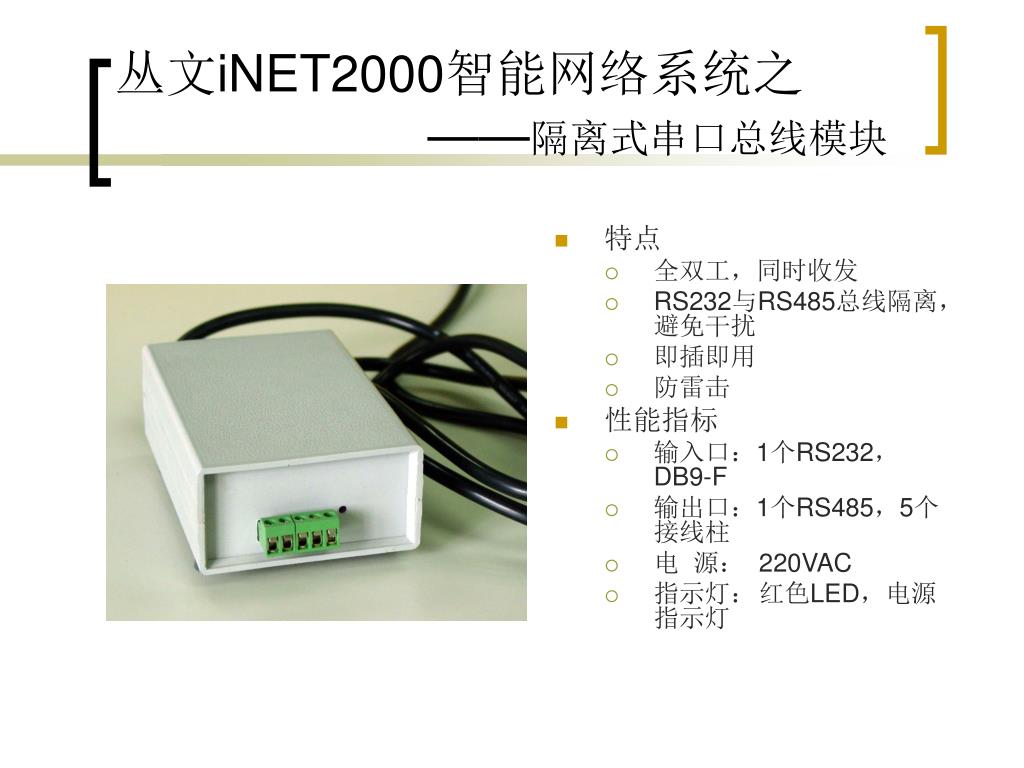

inet20003
丛文iNET2000智能网络系统之——隔离式串口总线模块丛文iNET2000智能网络系统之——隔离式串口总线模块
  • 特点
    • 全双工,同时收发
    • RS232与RS485总线隔离,避免干扰
    • 即插即用
    • 防雷击
  • 性能指标
    • 输入口:1个RS232,DB9-F
    • 输出口:1个RS485,5个接线柱
    • 电 源: 220VAC
    • 指示灯: 红色LED,电源指示灯
inet20004
丛文iNET2000智能网络系统之——总线路由器
  • 特点
    • 连接丛文智能网络系统的主干设备,内置inet2000通讯协议
    • 标准485总线,全双工方式通信,通讯速率19.2K
    • 三个I/O端口:1个PPP端口,1个PPPC端口和1个OTMC端口;
    • 端口具有一级防雷装置,可以避免因非直击雷而引起的损害;
  • 性能指标
    • 电源输入:220VAC ±10%交流电源;
    • 自带12V/1A全自动不间断直流电源;
    • 工作电流:100mA@12VDC;
    • 后备电池:12V/7AH(另购);
    • OTMC端口可并接64个网络设备;
    • 每端口总线最远距离1200m;
    • 外形尺寸:320mm宽x 265mm高x 80mm厚(带机箱)。
inet20005

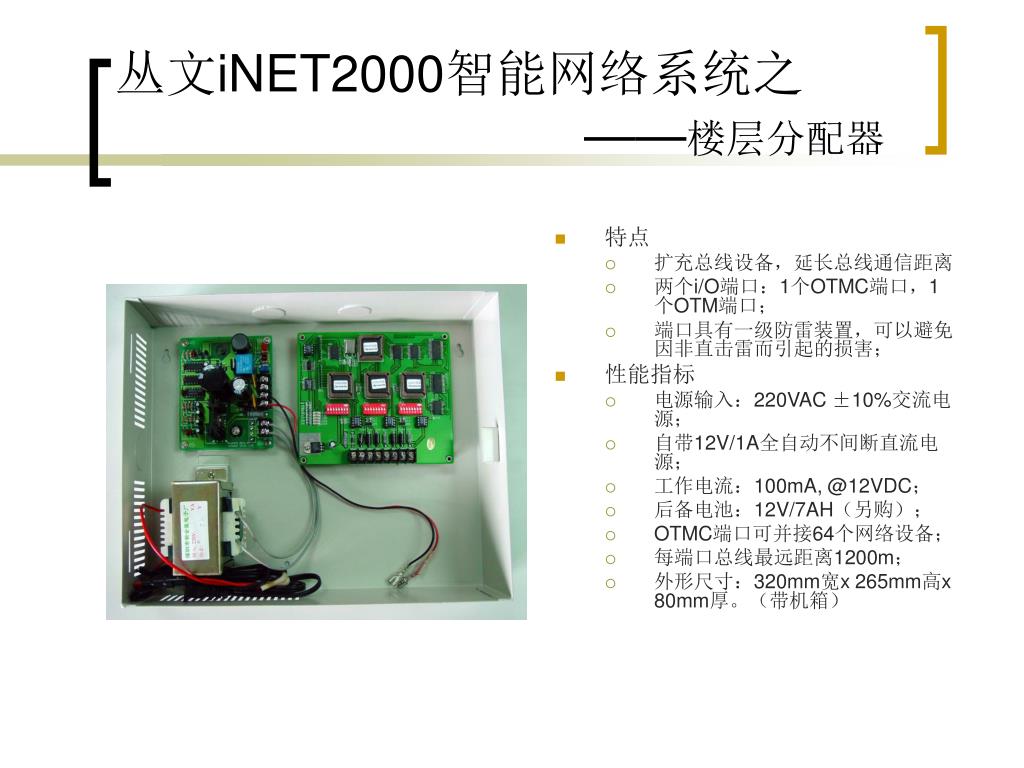

丛文iNET2000智能网络系统之——楼层分配器
  • 特点
    • 扩充总线设备,延长总线通信距离
    • 两个i/O端口:1个OTMC端口,1个OTM端口;
    • 端口具有一级防雷装置,可以避免因非直击雷而引起的损害;
  • 性能指标
    • 电源输入:220VAC ±10%交流电源;
    • 自带12V/1A全自动不间断直流电源;
    • 工作电流:100mA, @12VDC;
    • 后备电池:12V/7AH(另购);
    • OTMC端口可并接64个网络设备;
    • 每端口总线最远距离1200m;
    • 外形尺寸:320mm宽x 265mm高x 80mm厚。(带机箱)
inet20006

功能

iNET2000

AK8004i

iNET2000

AK8304i/AK8308i

iNET2000

AK8208i

防区数

4

4/8

8

显示方式

发光二极管

固定字符中文液晶

发光二极管

夜光功能

外出、在家两种布防方式

丛文iNET2000智能网络系统之——报警控制器一
inet20007
丛文iNET2000智能网络系统之——报警控制器二

功能

iNET2000

AK8004i

iNET2000

AK8304i/AK8308i

iNET2000

AK8208i

快捷键布撤防功能

有(2键式操作)

有(1键式操作)

键盘紧急按钮

有(2个)

有(3个)

支持布撤防锁

支持

临时防区旁路功能

inet20008

功能

iNET2000

AK8004i

iNET2000

AK8304i/AK8308i

iNET2000

AK8208i

门铃提醒功能

可扩充无线功能

布撤防延时功能

外观颜色可选

不可选

可选(银蓝组合、金色、银色、白色)

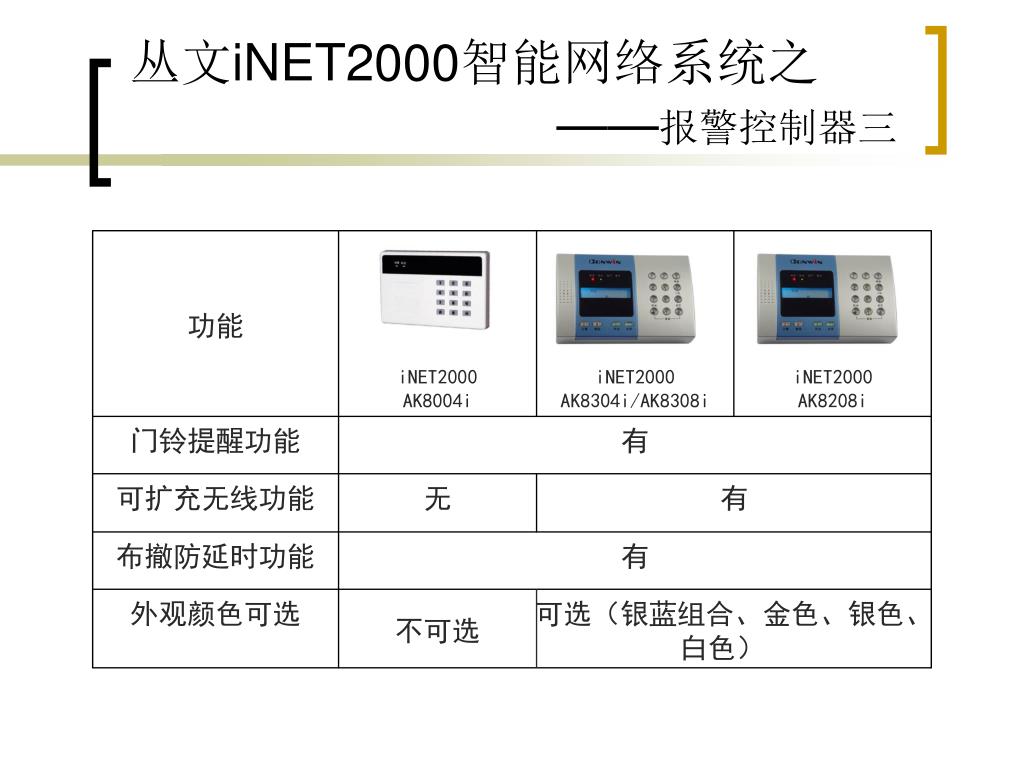

丛文iNET2000智能网络系统之——报警控制器三
inet20009

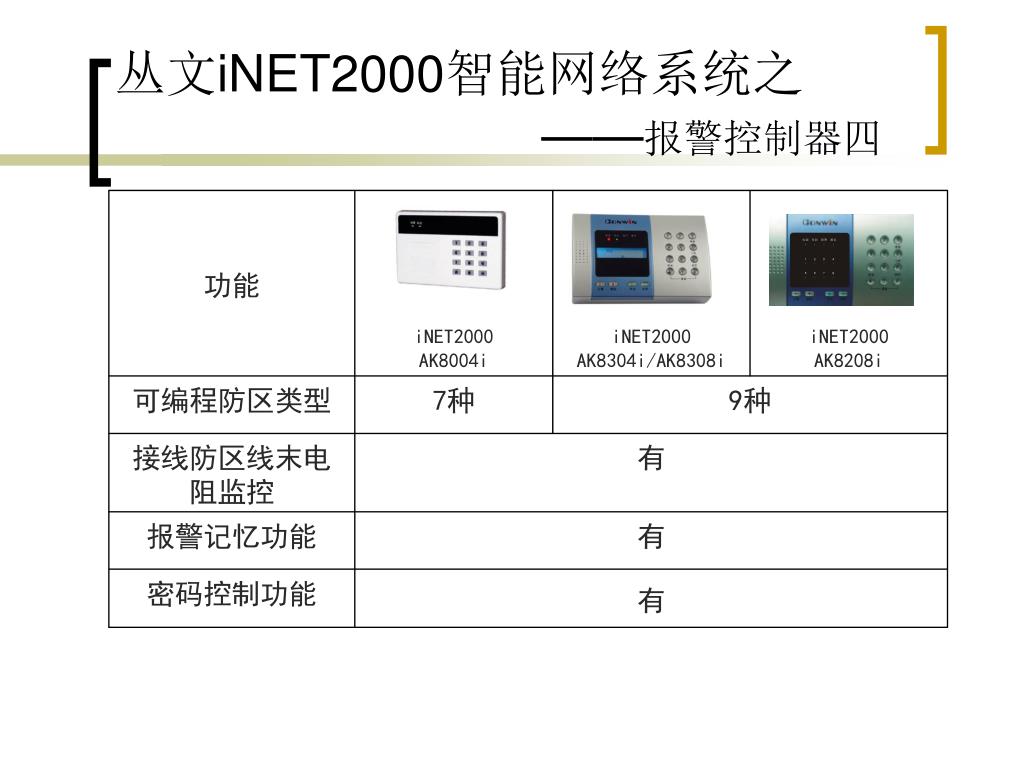

丛文iNET2000智能网络系统之——报警控制器四

功能

iNET2000

AK8004i

iNET2000

AK8304i/AK8308i

iNET2000

AK8208i

可编程防区类型

7种

9种

接线防区线末电阻监控

报警记忆功能

密码控制功能

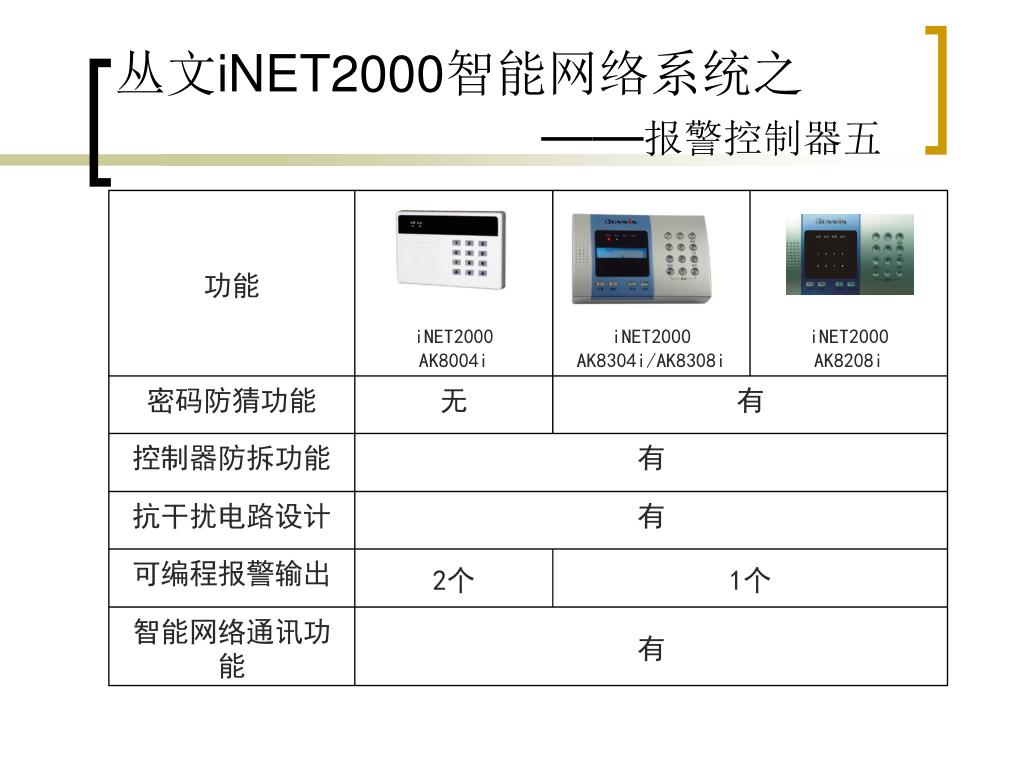

inet200010

功能

iNET2000

AK8004i

iNET2000

AK8304i/AK8308i

iNET2000

AK8208i

密码防猜功能

控制器防拆功能

抗干扰电路设计

可编程报警输出

2个

1个

智能网络通讯功能

丛文iNET2000智能网络系统之——报警控制器五

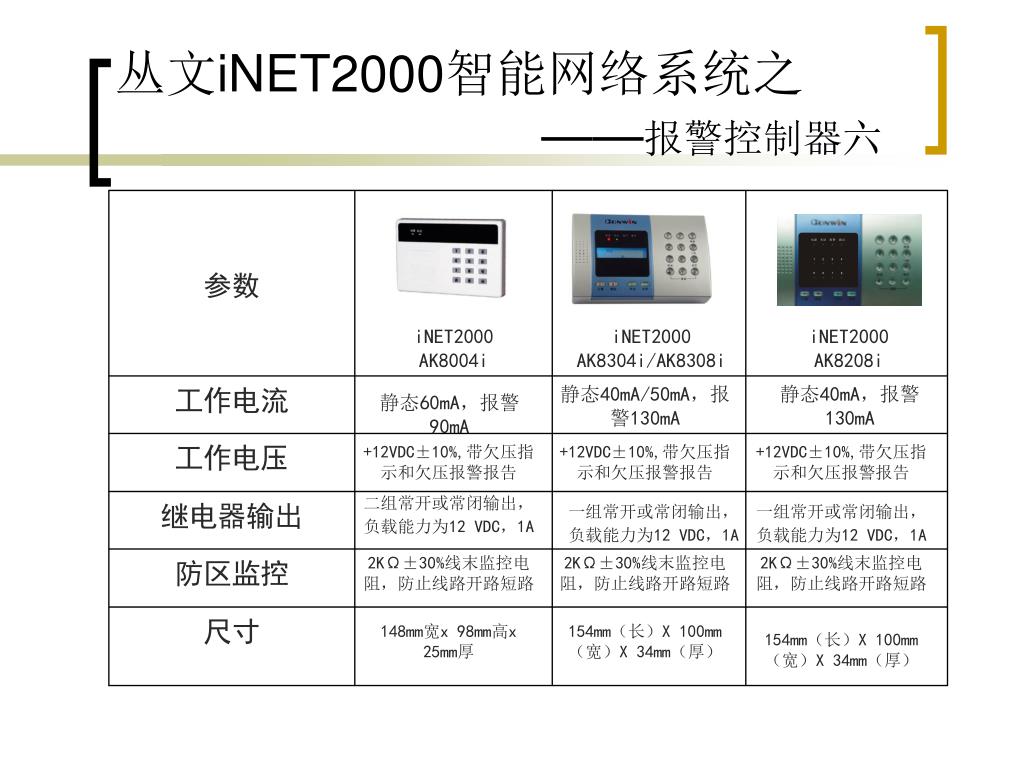

inet200011

参数

iNET2000

AK8004i

iNET2000

AK8304i/AK8308i

iNET2000

AK8208i

静态40mA/50mA,报警130mA

静态40mA,报警130mA

工作电流

静态60mA,报警90mA

工作电压

+12VDC±10%,带欠压指示和欠压报警报告

+12VDC±10%,带欠压指示和欠压报警报告

+12VDC±10%,带欠压指示和欠压报警报告

二组常开或常闭输出,负载能力为12 VDC,1A

继电器输出

一组常开或常闭输出,负载能力为12 VDC,1A

一组常开或常闭输出,负载能力为12 VDC,1A

2KΩ±30%线末监控电阻,防止线路开路短路

2KΩ±30%线末监控电阻,防止线路开路短路

2KΩ±30%线末监控电阻,防止线路开路短路

防区监控

尺寸

148mm宽x 98mm高x 25mm厚

154mm(长)X 100mm(宽)X 34mm(厚)

154mm(长)X 100mm(宽)X 34mm(厚)

丛文iNET2000智能网络系统之——报警控制器六
inet200012

参数

iNET2000

CW5002

iNET2000

CW5008

输入端口

2

8

12VDC±20%

12VDC±20%

工作电压

工作电流

30mA

静态60mA

可作为常开常闭输入

线末电阻监控

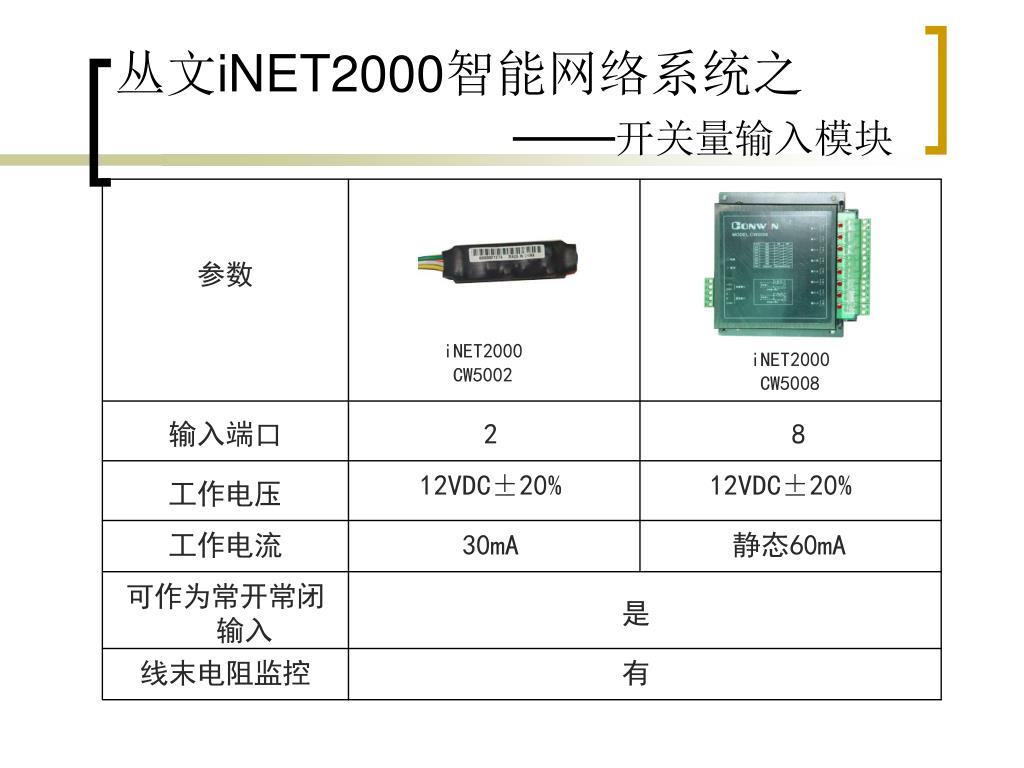

丛文iNET2000智能网络系统之——开关量输入模块丛文iNET2000智能网络系统之——开关量输入模块
inet200013
丛文iNET2000智能网络系统之——密码读卡器
  • 特点
    • 可通过刷卡或密码输入的方式两用的非接触式IC卡
    • 带一个紧急按键,报警信息可传到中心
    • 自带EEPROM存储器存储相关设置,并且可以通过“警卫中心”设置至多6张备份卡,确保读卡器在脱离网络的情况下也可正常使用
    • 外壳具有防水功能
    • MPU抗干扰能力强,二级防雷
  • 性能指标
    • 电源输入: 12VDC±20%;
    • 自带12V/1A全自动不间断直流电源;
    • 工作电流:200mA , @12VDC;
    • 读卡距离:60-150mm;
    • 独立设置999个6位数字密码 ;
    • 通讯方式:丛文iNET2000总线接口;
    • 外形尺寸:105mm宽x 105mm高x 28mm厚
inet200014

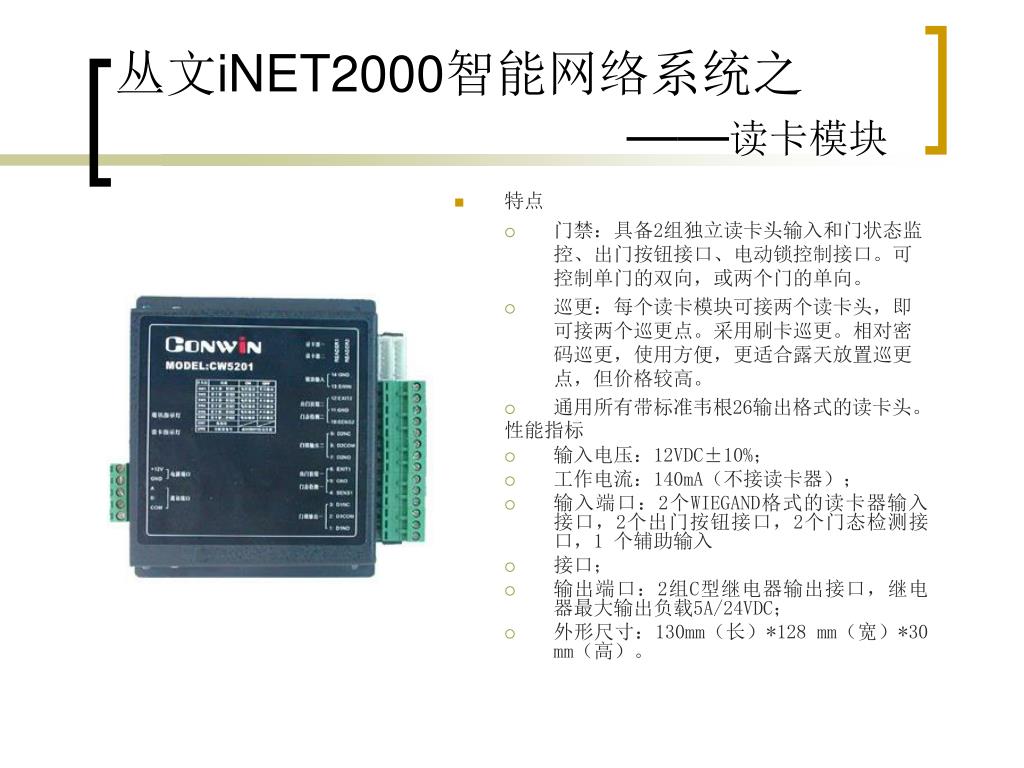

丛文iNET2000智能网络系统之——读卡模块
  • 特点
    • 门禁:具备2组独立读卡头输入和门状态监控、出门按钮接口、电动锁控制接口。可控制单门的双向,或两个门的单向。
    • 巡更:每个读卡模块可接两个读卡头,即可接两个巡更点。采用刷卡巡更。相对密码巡更,使用方便,更适合露天放置巡更点,但价格较高。
    • 通用所有带标准韦根26输出格式的读卡头。
  • 性能指标
    • 输入电压:12VDC±10%;
    • 工作电流:140mA(不接读卡器);
    • 输入端口:2个WIEGAND格式的读卡器输入接口,2个出门按钮接口,2个门态检测接口,1 个辅助输入
    • 接口;
    • 输出端口:2组C型继电器输出接口,继电器最大输出负载5A/24VDC;
    • 外形尺寸:130mm(长)*128 mm(宽)*30 mm(高)。
inet200015

最远50米

3K

+

-

+

-

13K

防破坏监控电阻

CW5103-16

16路三表抄送器

丛文iNET2000智能网络系统之——三表抄送模块
  • 可接入16个带开关量输出的计量表,使用线末电阻,可监测线路是否正常。
  • 自带电源和电池管理功能,可增加蓄电池,停电不影响工作。
  • 采用EEPROM储存数据,掉电后数据可保持8年以上。
inet200016
丛文iNET2000智能网络系统之——联动模块
  • 特点
    • 16个报警联动输出信号,可驱动继电器或LED灯,每
    • 每个输出为OC门开关信号
    • 每块子表有独立的工作/故障状态指示,方便安装调试及日后维护
    • 模块内置全自动后备式直流电源,可选购12V/7AH的蓄电池,
    • 采用高可靠性的EEPROM来记录每块子表的相关数据,掉电后数据可以保持10年以上
  • 性能指标
    • 工作电压:+12VDC±10%;
    • 工作电流:静态100mA;
    • 输出方式:16个OC门输出;
    • 负载能力:继电器方式(最大): 24VDC/30mA;
    • L E D方式(最大): 5VDC/10mA;
inet200017

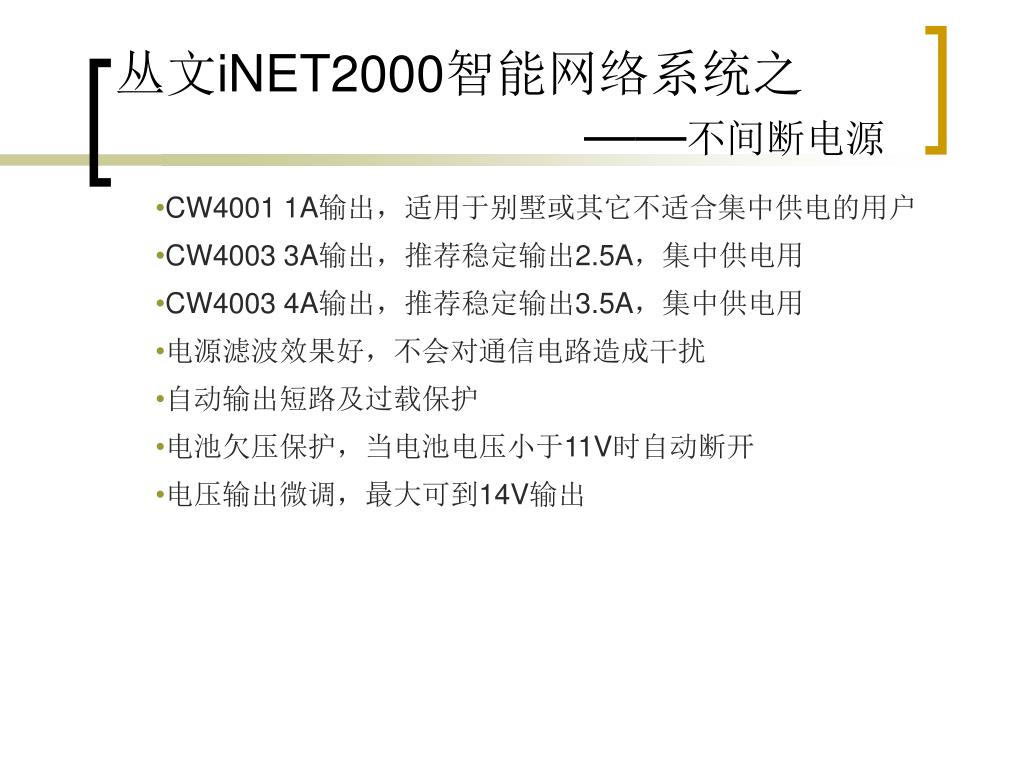

丛文iNET2000智能网络系统之——不间断电源
  • CW4001 1A输出,适用于别墅或其它不适合集中供电的用户
  • CW4003 3A输出,推荐稳定输出2.5A,集中供电用
  • CW4003 4A输出,推荐稳定输出3.5A,集中供电用
  • 电源滤波效果好,不会对通信电路造成干扰
  • 自动输出短路及过载保护
  • 电池欠压保护,当电池电压小于11V时自动断开
  • 电压输出微调,最大可到14V输出
inet200018
丛文iNET2000智能网络系统之——总线接线架
  • CW3001 2路 / CW3002 16路
  • 方便施工,尤其当用户二次装修时,只要拔掉接头,就可避免因用户的不当操作而造成的设备损坏与总线故障。
