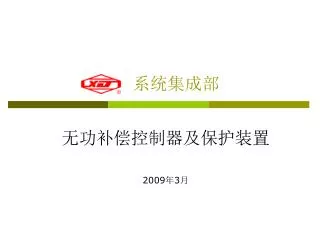

1. 系统集成部 无功补偿控制器及保护装置 2009年3月

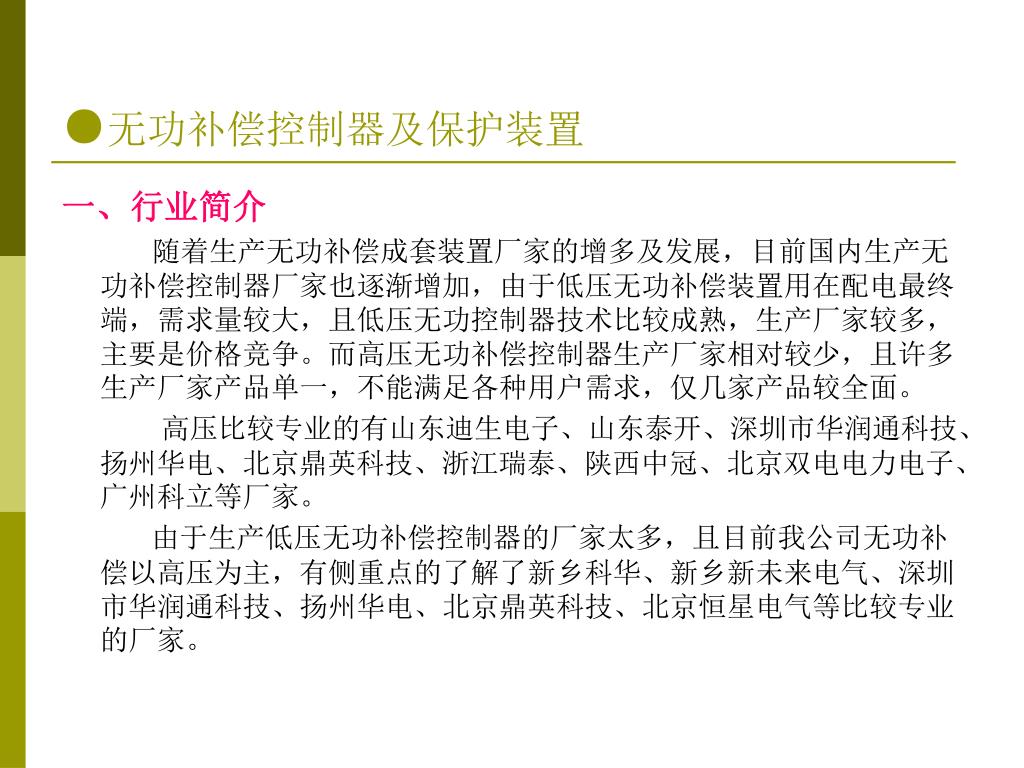

2. ●无功补偿控制器及保护装置 一、行业简介 随着生产无功补偿成套装置厂家的增多及发展，目前国内生产无功补偿控制器厂家也逐渐增加，由于低压无功补偿装置用在配电最终端，需求量较大，且低压无功控制器技术比较成熟，生产厂家较多，主要是价格竞争。而高压无功补偿控制器生产厂家相对较少，且许多生产厂家产品单一，不能满足各种用户需求，仅几家产品较全面。 高压比较专业的有山东迪生电子、山东泰开、深圳市华润通科技、扬州华电、北京鼎英科技、浙江瑞泰、陕西中冠、北京双电电力电子、广州科立等厂家。 由于生产低压无功补偿控制器的厂家太多，且目前我公司无功补偿以高压为主，有侧重点的了解了新乡科华、新乡新未来电气、深圳市华润通科技、扬州华电、北京鼎英科技、北京恒星电气等比较专业的厂家。

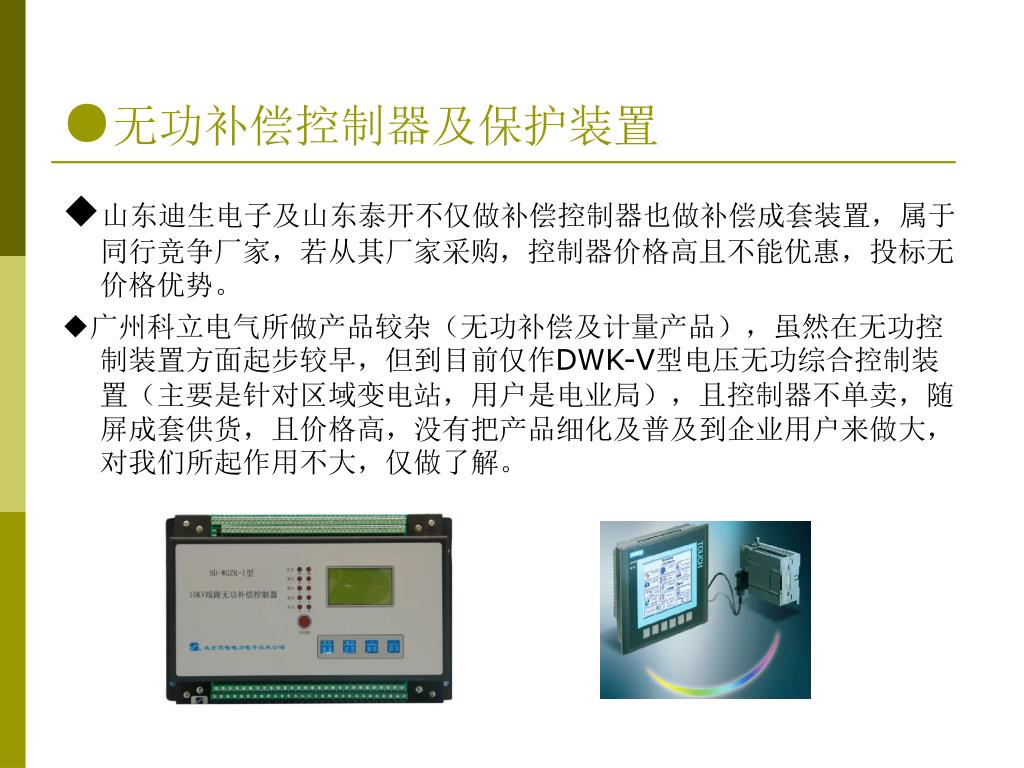

3. ●无功补偿控制器及保护装置 ◆山东迪生电子及山东泰开不仅做补偿控制器也做补偿成套装置，属于同行竞争厂家，若从其厂家采购，控制器价格高且不能优惠，投标无价格优势。 ◆广州科立电气所做产品较杂（无功补偿及计量产品），虽然在无功控制装置方面起步较早，但到目前仅作DWK-V型电压无功综合控制装置（主要是针对区域变电站，用户是电业局），且控制器不单卖，随屏成套供货，且价格高，没有把产品细化及普及到企业用户来做大，对我们所起作用不大，仅做了解。

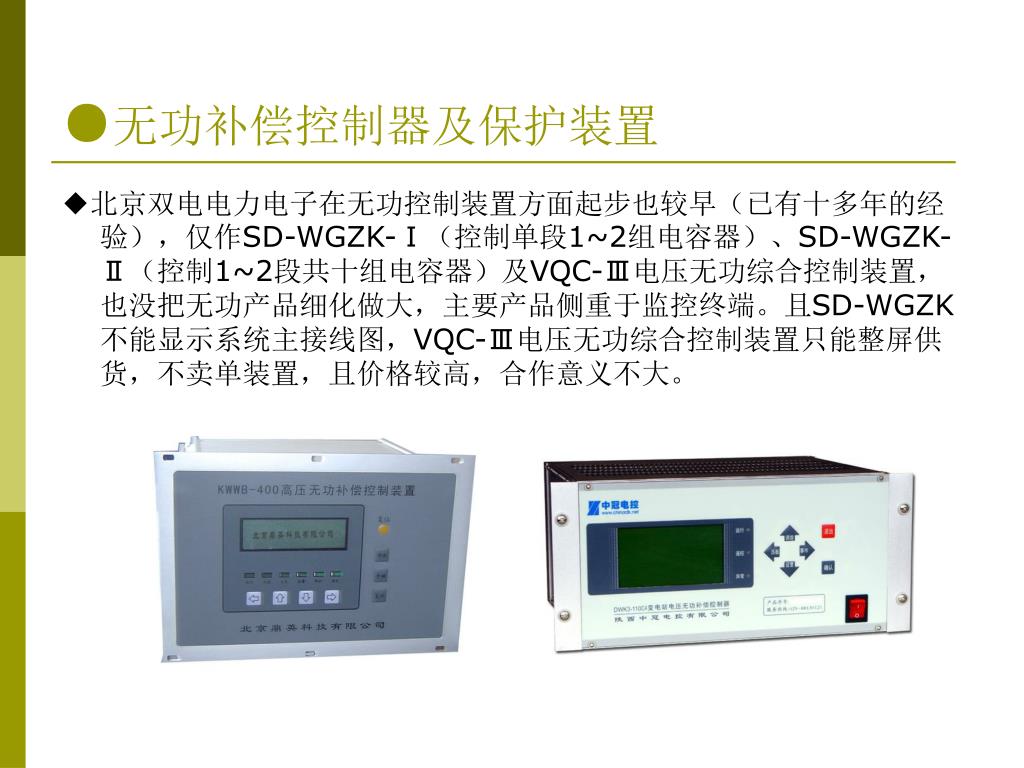

4. ●无功补偿控制器及保护装置 ◆北京双电电力电子在无功控制装置方面起步也较早（已有十多年的经验），仅作SD-WGZK-Ⅰ（控制单段1~2组电容器）、SD-WGZK-Ⅱ（控制1~2段共十组电容器）及VQC-Ⅲ电压无功综合控制装置，也没把无功产品细化做大，主要产品侧重于监控终端。且SD-WGZK不能显示系统主接线图，VQC-Ⅲ电压无功综合控制装置只能整屏供货，不卖单装置，且价格较高，合作意义不大。

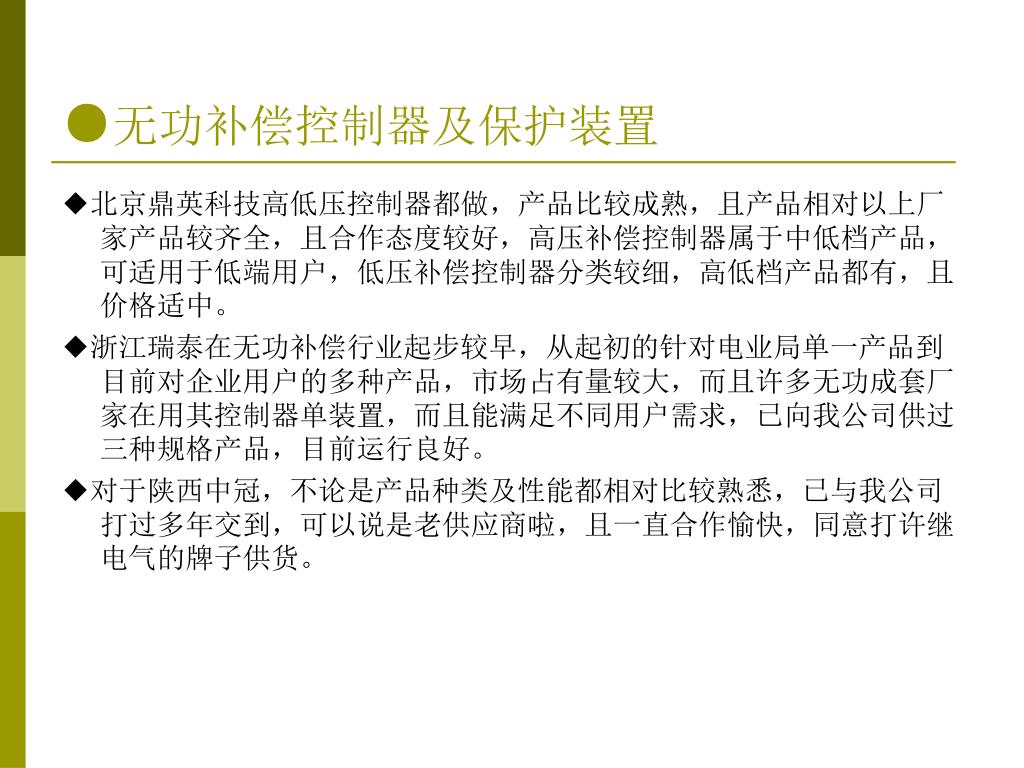

5. ●无功补偿控制器及保护装置 ◆北京鼎英科技高低压控制器都做，产品比较成熟，且产品相对以上厂家产品较齐全，且合作态度较好，高压补偿控制器属于中低档产品，可适用于低端用户，低压补偿控制器分类较细，高低档产品都有，且价格适中。 ◆浙江瑞泰在无功补偿行业起步较早，从起初的针对电业局单一产品到目前对企业用户的多种产品，市场占有量较大，而且许多无功成套厂家在用其控制器单装置，而且能满足不同用户需求，已向我公司供过三种规格产品，目前运行良好。 ◆对于陕西中冠，不论是产品种类及性能都相对比较熟悉，已与我公司打过多年交到，可以说是老供应商啦，且一直合作愉快，同意打许继电气的牌子供货。

6. ●无功补偿控制器及保护装置 二、控制器类型及使用范围 1、高压控制器：一般适用于6~35kV等工频输配电系统中或6~10kV城网、农网线路上； A、电容无功自动补偿控制器(即QC，仅调容） B、电压无功自动补偿控制器(即VQC） C、调压型无功自动补偿控制器(针对调压型补偿装置开发的） D、高压线路补偿控制器（适用城网、农网线路上） 2、低压控制器：适用于660V及一下配电线路中； A、三相共补控制器：适用三相负荷基本平衡的场合； B、三相共补+单相分补综合控制器：适用三相负荷不平衡的场合；

7. ●无功补偿控制器及保护装置 三、推荐厂家 高压：西安中冠 浙江瑞泰 北京鼎英科技 低压：新乡科华 新乡新未来电气 北京鼎英科技 北京恒星电气

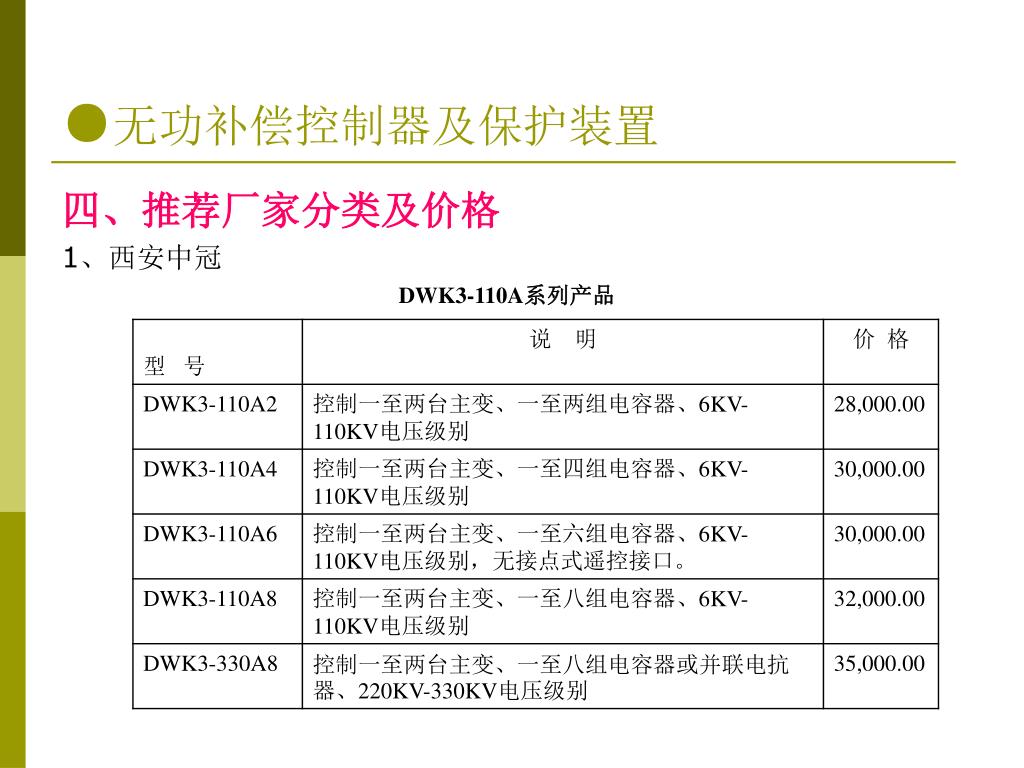

8. ●无功补偿控制器及保护装置 四、推荐厂家分类及价格 1、西安中冠 DWK3-110A系列产品

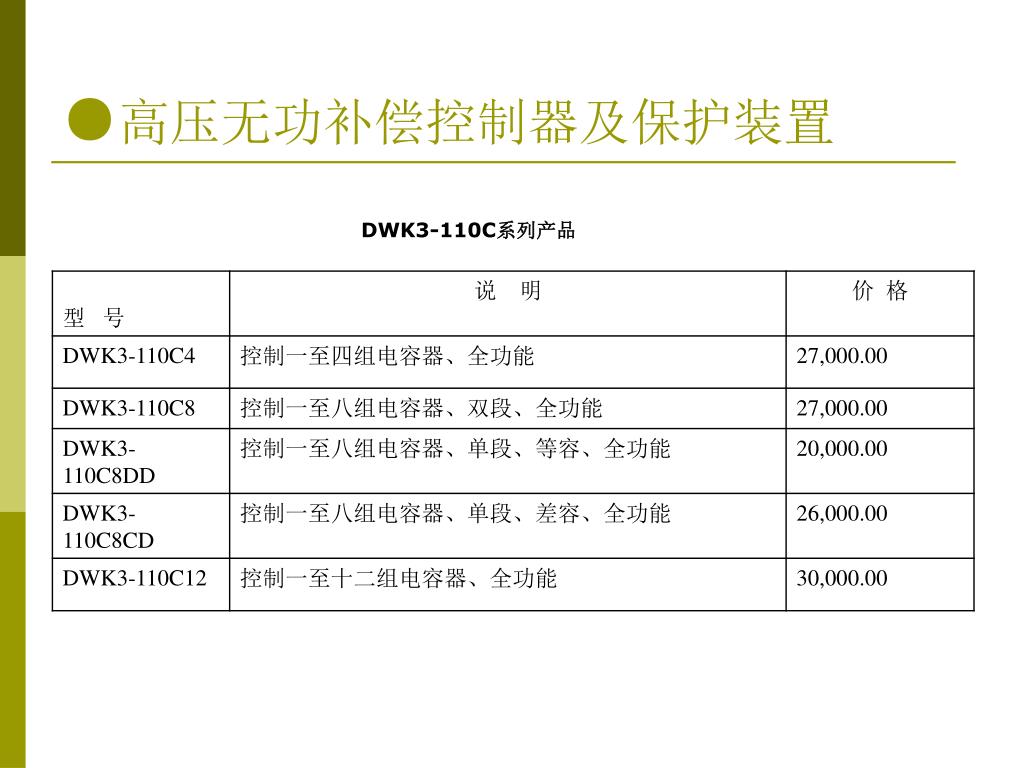

9. ●高压无功补偿控制器及保护装置 DWK3-110C系列产品

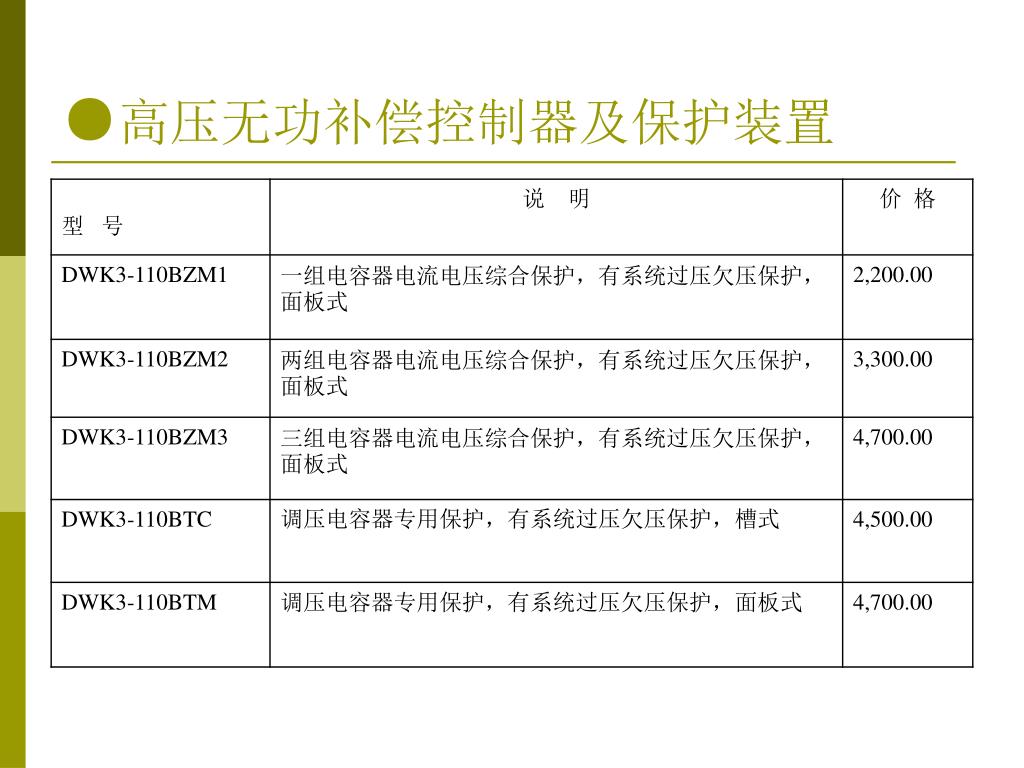

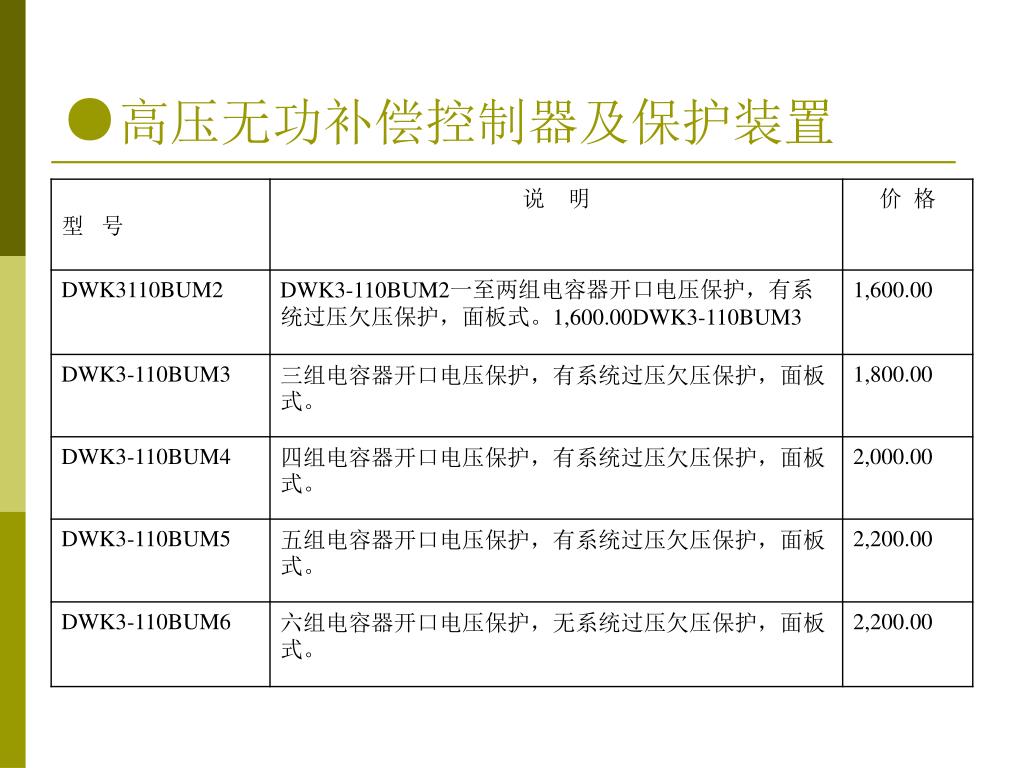

10. ●高压无功补偿控制器及保护装置

11. ●高压无功补偿控制器及保护装置

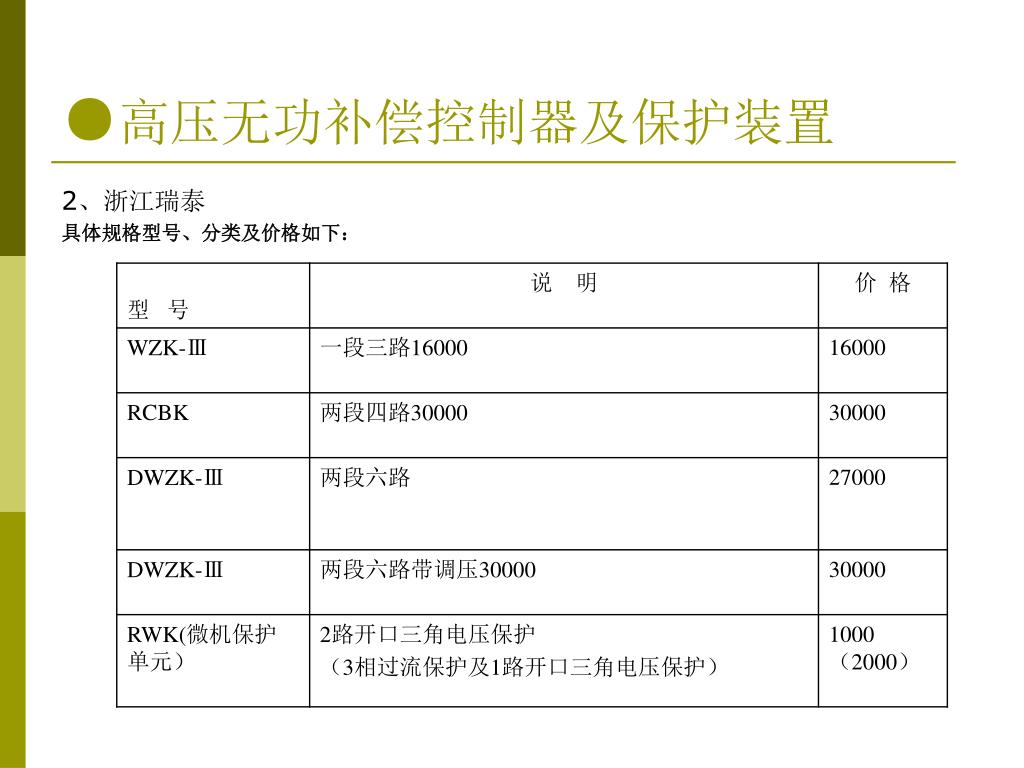

12. ●高压无功补偿控制器及保护装置 2、浙江瑞泰 具体规格型号、分类及价格如下：

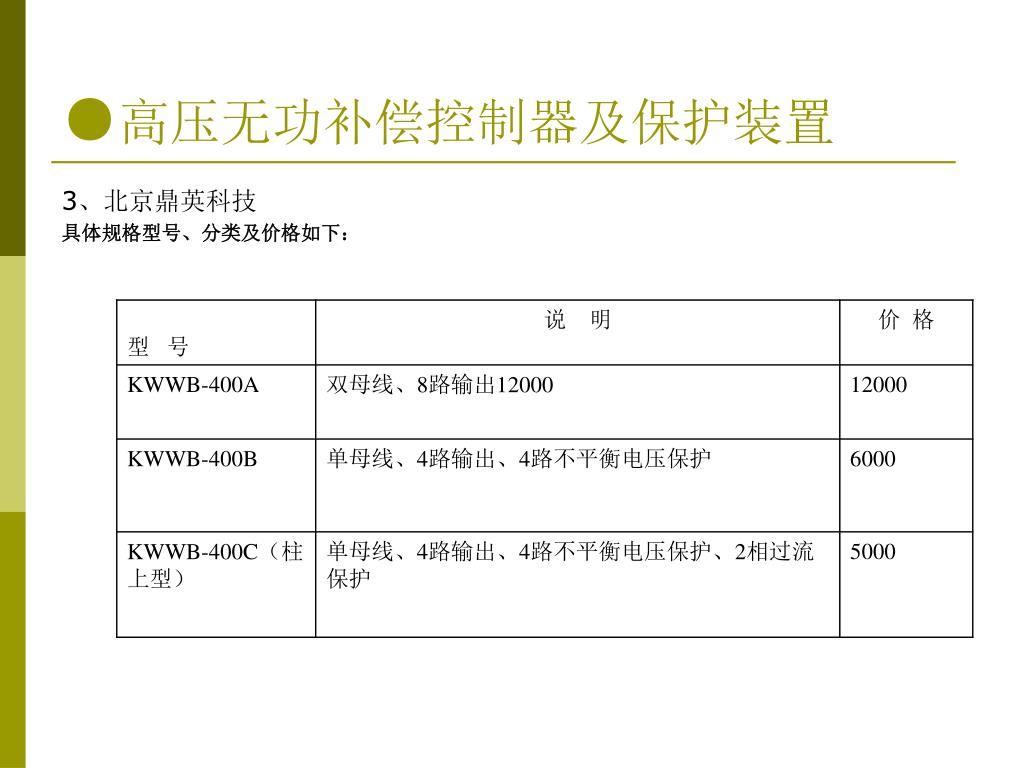

13. ●高压无功补偿控制器及保护装置 3、北京鼎英科技 具体规格型号、分类及价格如下：

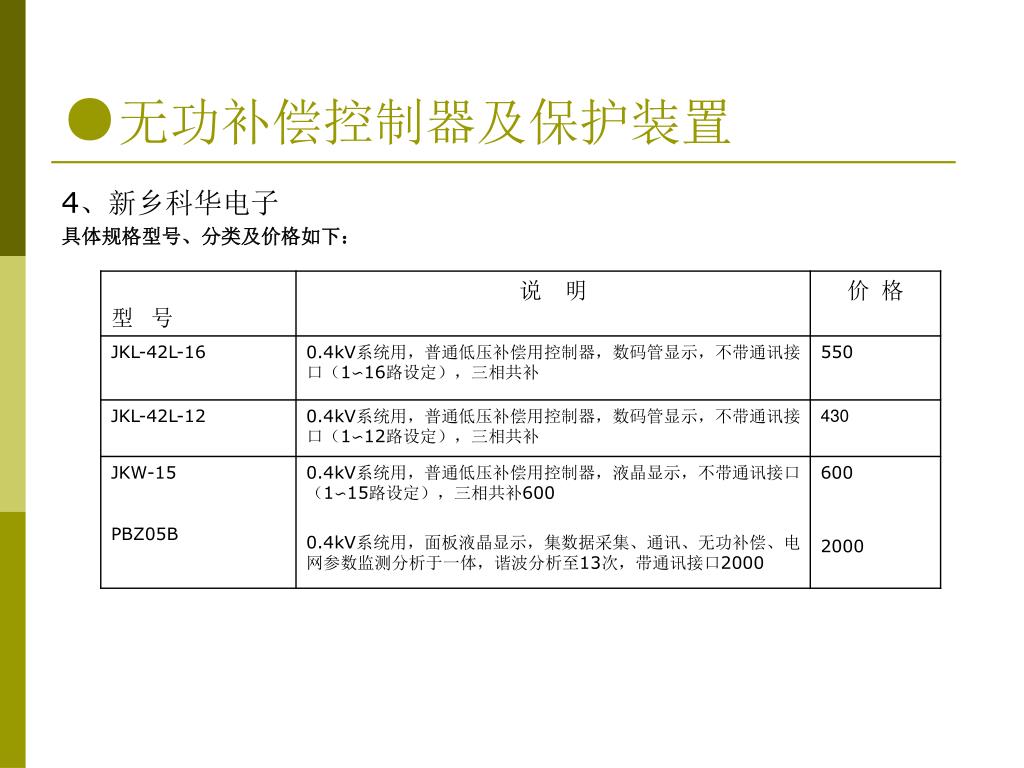

14. ●无功补偿控制器及保护装置 4、新乡科华电子 具体规格型号、分类及价格如下：

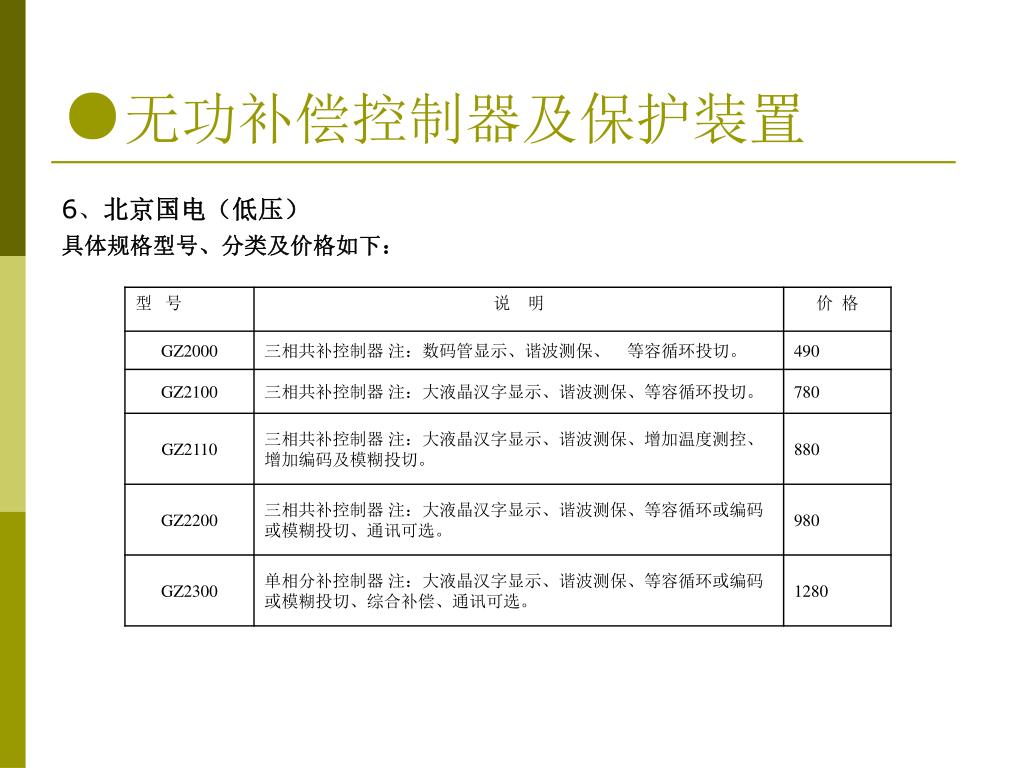

15. ●无功补偿控制器及保护装置 6、北京国电（低压） 具体规格型号、分类及价格如下：

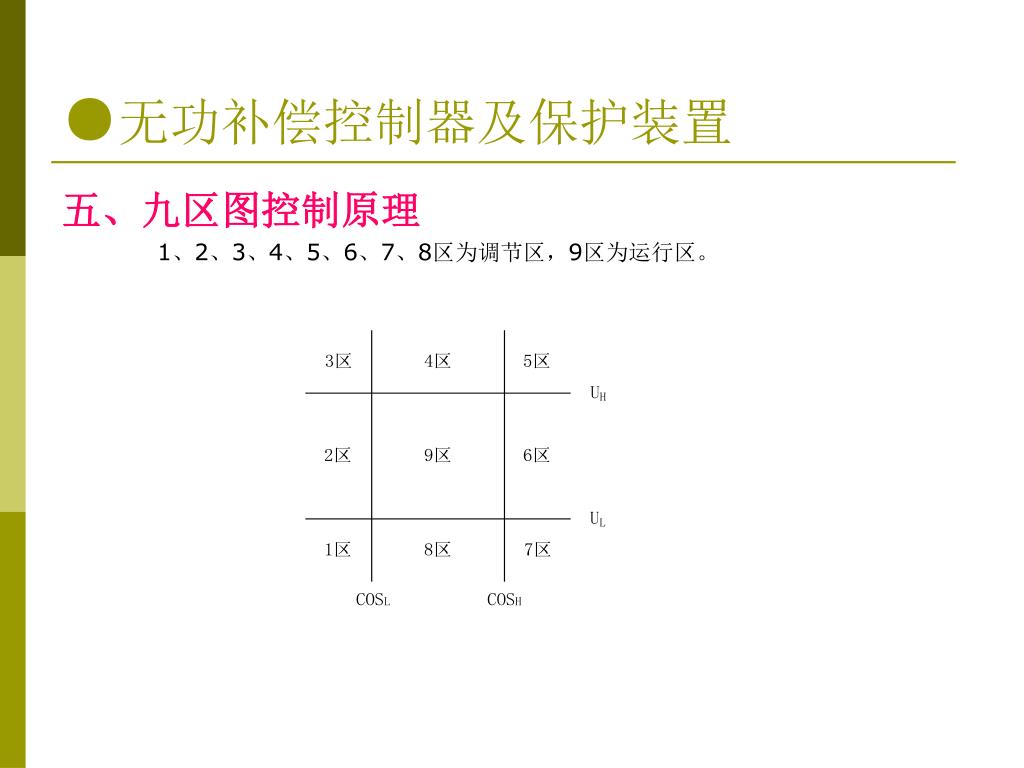

16. ●无功补偿控制器及保护装置 五、九区图控制原理 1、2、3、4、5、6、7、8区为调节区，9区为运行区。

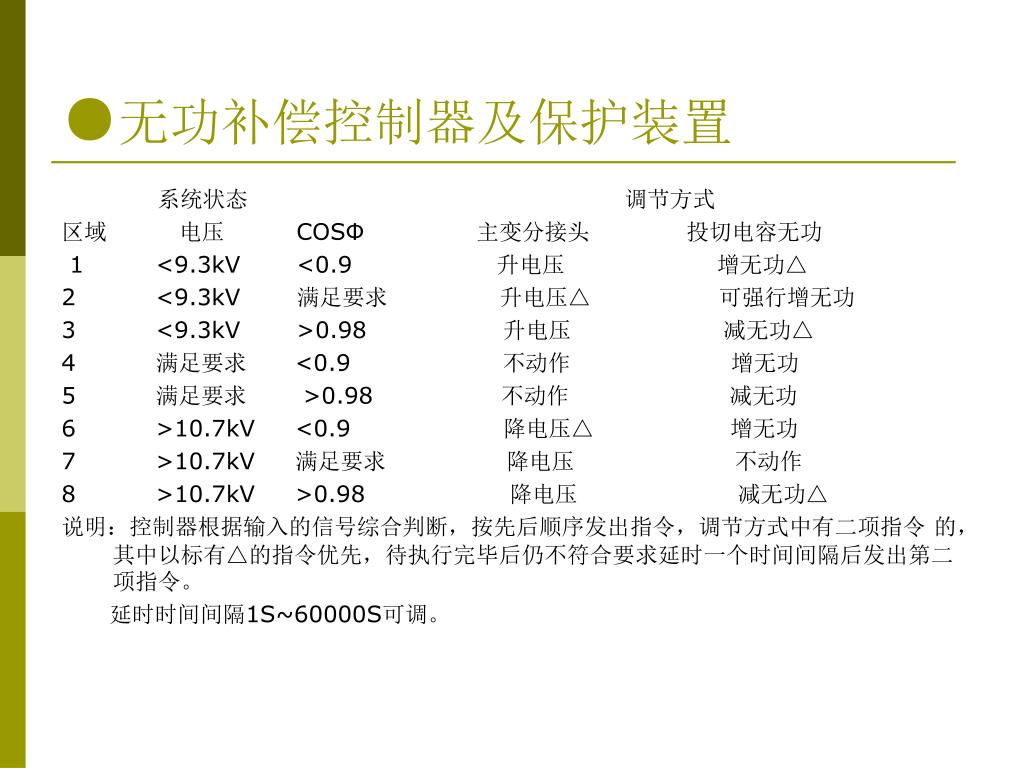

17. ●无功补偿控制器及保护装置 系统状态 调节方式 区域 电压 COSΦ 主变分接头 投切电容无功 1 <9.3kV <0.9 升电压 增无功△ 2 <9.3kV 满足要求 升电压△ 可强行增无功 3 <9.3kV >0.98 升电压 减无功△ 4 满足要求 <0.9 不动作 增无功 5 满足要求 >0.98 不动作 减无功 6 >10.7kV <0.9 降电压△ 增无功 7 >10.7kV 满足要求 降电压 不动作 8 >10.7kV >0.98 降电压 减无功△ 说明：控制器根据输入的信号综合判断，按先后顺序发出指令，调节方式中有二项指令 的，其中以标有△的指令优先，待执行完毕后仍不符合要求延时一个时间间隔后发出第二项指令。 延时时间间隔1S~60000S可调。

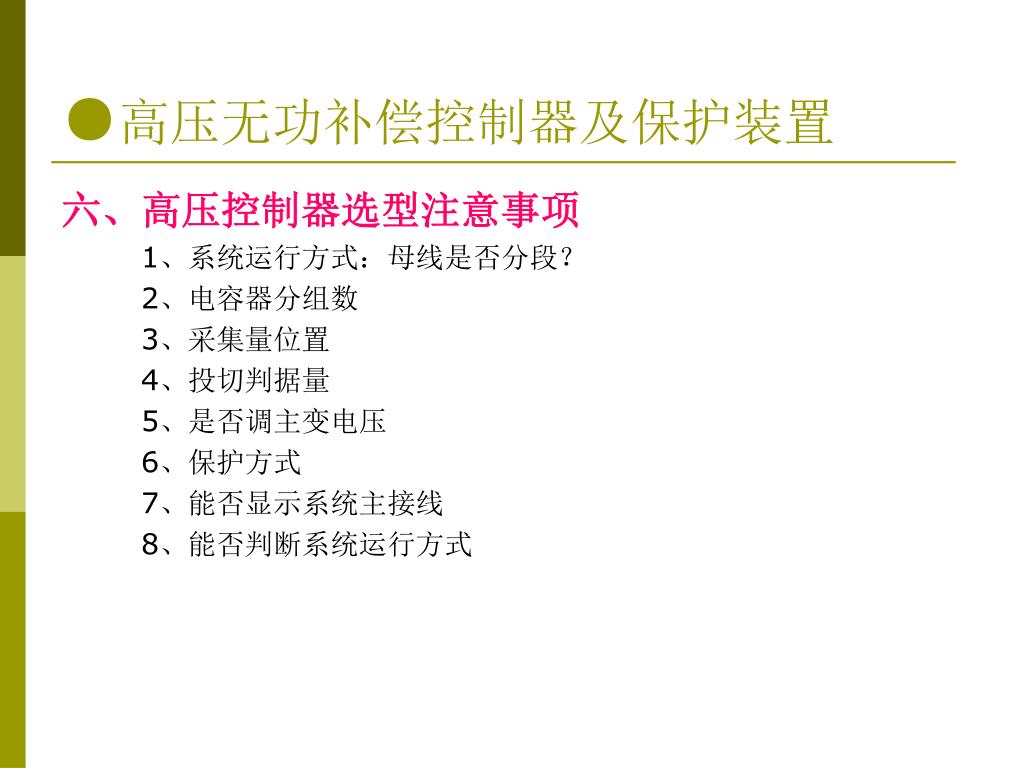

18. ●高压无功补偿控制器及保护装置 六、高压控制器选型注意事项 1、系统运行方式：母线是否分段？ 2、电容器分组数 3、采集量位置 4、投切判据量 5、是否调主变电压 6、保护方式 7、能否显示系统主接线 8、能否判断系统运行方式

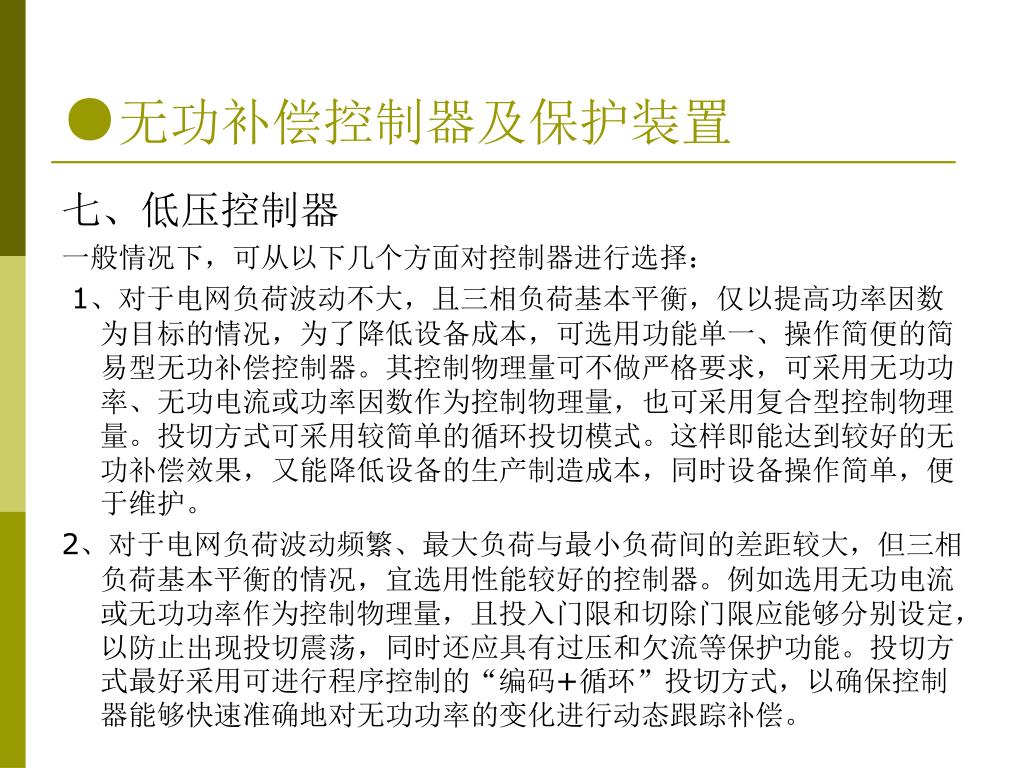

19. ●无功补偿控制器及保护装置 七、低压控制器 一般情况下，可从以下几个方面对控制器进行选择： 1、对于电网负荷波动不大，且三相负荷基本平衡，仅以提高功率因数为目标的情况，为了降低设备成本，可选用功能单一、操作简便的简易型无功补偿控制器。其控制物理量可不做严格要求，可采用无功功率、无功电流或功率因数作为控制物理量，也可采用复合型控制物理量。投切方式可采用较简单的循环投切模式。这样即能达到较好的无功补偿效果，又能降低设备的生产制造成本，同时设备操作简单，便于维护。 2、对于电网负荷波动频繁、最大负荷与最小负荷间的差距较大，但三相负荷基本平衡的情况，宜选用性能较好的控制器。例如选用无功电流或无功功率作为控制物理量，且投入门限和切除门限应能够分别设定，以防止出现投切震荡，同时还应具有过压和欠流等保护功能。投切方式最好采用可进行程序控制的“编码+循环”投切方式，以确保控制器能够快速准确地对无功功率的变化进行动态跟踪补偿。

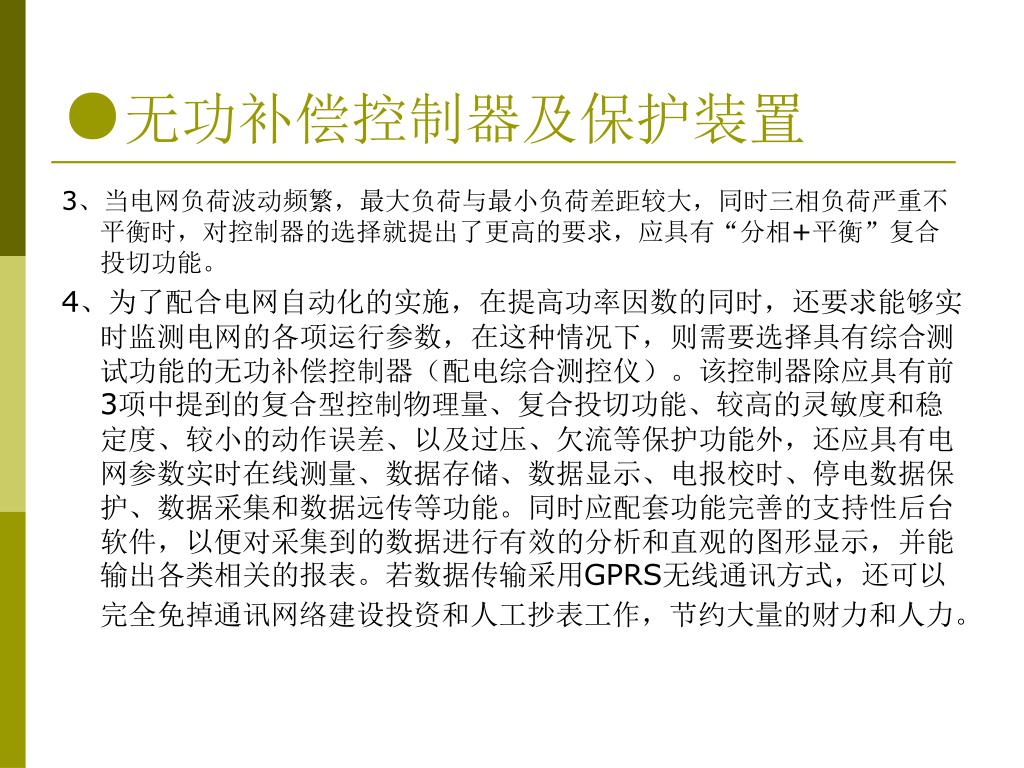

20. ●无功补偿控制器及保护装置 3、当电网负荷波动频繁，最大负荷与最小负荷差距较大，同时三相负荷严重不平衡时，对控制器的选择就提出了更高的要求，应具有“分相+平衡”复合投切功能。 4、为了配合电网自动化的实施，在提高功率因数的同时，还要求能够实时监测电网的各项运行参数，在这种情况下，则需要选择具有综合测试功能的无功补偿控制器（配电综合测控仪）。该控制器除应具有前3项中提到的复合型控制物理量、复合投切功能、较高的灵敏度和稳定度、较小的动作误差、以及过压、欠流等保护功能外，还应具有电网参数实时在线测量、数据存储、数据显示、电报校时、停电数据保护、数据采集和数据远传等功能。同时应配套功能完善的支持性后台软件，以便对采集到的数据进行有效的分析和直观的图形显示，并能输出各类相关的报表。若数据传输采用GPRS无线通讯方式，还可以完全免掉通讯网络建设投资和人工抄表工作，节约大量的财力和人力。

21. ●无功补偿控制器及保护装置 5、对于非线性负荷较多、电网谐波分量较大的情况，必须选用具有谐波测量和谐波超限保护功能的无功补偿控制器，并选配参数合理的抗谐波电抗器，构成抗谐波无功补偿控制装置，以便在谐波较严重的工况下仍能可靠运行，达到满意的补偿效果。

22. 由于时间紧迫，考虑不全面，请大家谅解！ 谢谢大家！
