§ 4.3 电阻式传感器 电位计式

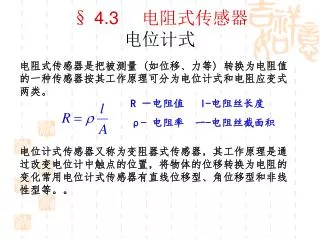

1. § 4.3 　电阻式传感器电位计式 电阻式传感器是把被测量 (如位移、力等) 转换为电阻值的一种传感器按其工作原理可分为电位计式和电阻应变式两类。 R －电阻值　 l-电阻丝长度 ρ- 电阻率　一-电阻丝截面积 电位计式传感器又称为变阻器式传感器，其工作原理是通过改变电位计中触点的位置，将物体的位移转换为电阻的变化常用电位计式传感器有直线位移型、角位移型和非线性型等。。

2. ∝ 输出(电阻) 输入(位移) § 4.3 　电阻式传感器 R －电阻值　 l- 电阻丝长度 ρ-电阻率　一-电阻丝截面积 电位计式 当被测位移变化时，触点 C 沿电位计移动假设每单位长度中的电阻值为 Kl ，当触点 C 移动到 x 时，则 C 点与一点之间的电阻为。 R=Klx 灵敏度为 直线位移型

3. 灵敏度为 ∝ 输出(电阻) 输入(转角) § 4.3 　电阻式传感器 R －电阻值　 l-电阻丝长度 ρ-电阻率　一-电阻丝截面积 电位计式 角位移型 α—转角 K α—单位弧度对应的电阻值，当导线材质分布均匀时为常数。

4. ∝ 输入量 输出(电阻) § 4.3 　电阻式传感器 R －电阻值　 l-电阻丝长度 ρ-电阻率　一-电阻丝截面积 电位计式 非线性式 当输入量与位移 x 成某种函数关系时，若要获得与输入量成线件关系的输出 (电阻) ，则应用此种类型的传感器这种传感器的形状根据输入量来确定。设 C 点的交阻器高度为 y ，则对应的单圈电阻值 r(x)=Ky ， K 为比例系数。若要输出与输入成线性关系，应满足：。 R(x)=Sf(x) S －灵敏度 f(x) －输入 R(x) －输出电阻

5. 电阻 位移 O § 4.3 　电阻式传感器 R －电阻值　 l-电阻丝长度 ρ-电阻率　一-电阻丝截面积 电位计式 优点 结构简单，使用方便，稳定性和直线性较好。 缺点 1 、分辨率受到电阻丝直径与线圈螺距的限制，一般其分辨率不小于 20 微米。 2 、电阻值不随位移连续变化，两者关系成阶梯形，只能适用于较大位移量的测量。

6. 实现电路 分压电路 § 4.3 　电阻式传感器 R －电阻值　 l-电阻丝长度 ρ- 电阻率　一-电阻丝截面积 电位计式

7. 基底 引线 敏感元件 基底 § 4.3 　电阻式传感器 电阻应变式

8. § 4.3 　电阻式传感器 电阻应变式 电阻改变量 灵敏度
