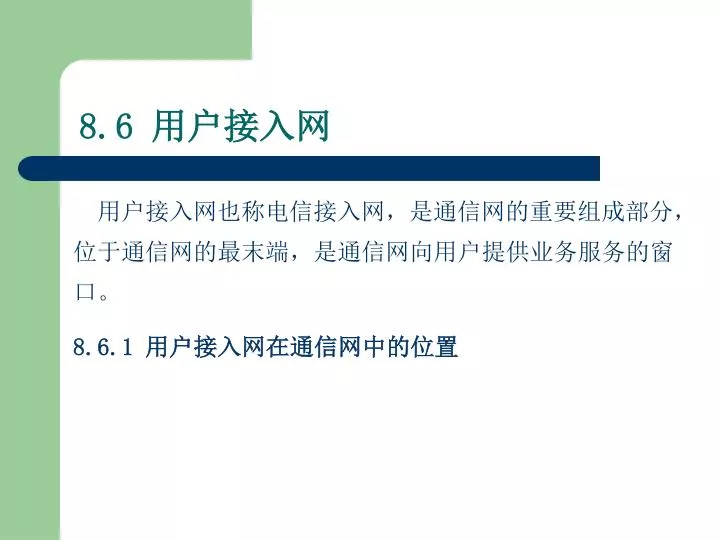

  1. 8.6 用户接入网 用户接入网也称电信接入网，是通信网的重要组成部分，位于通信网的最末端，是通信网向用户提供业务服务的窗口。 8.6.1 用户接入网在通信网中的位置

  2. 用户接入网在通信网中的位置

  3. 8.6.2 用户接入网的定义 根据国际电信联盟标准部（ITU-T）的建议，用户接入网的定义如图:

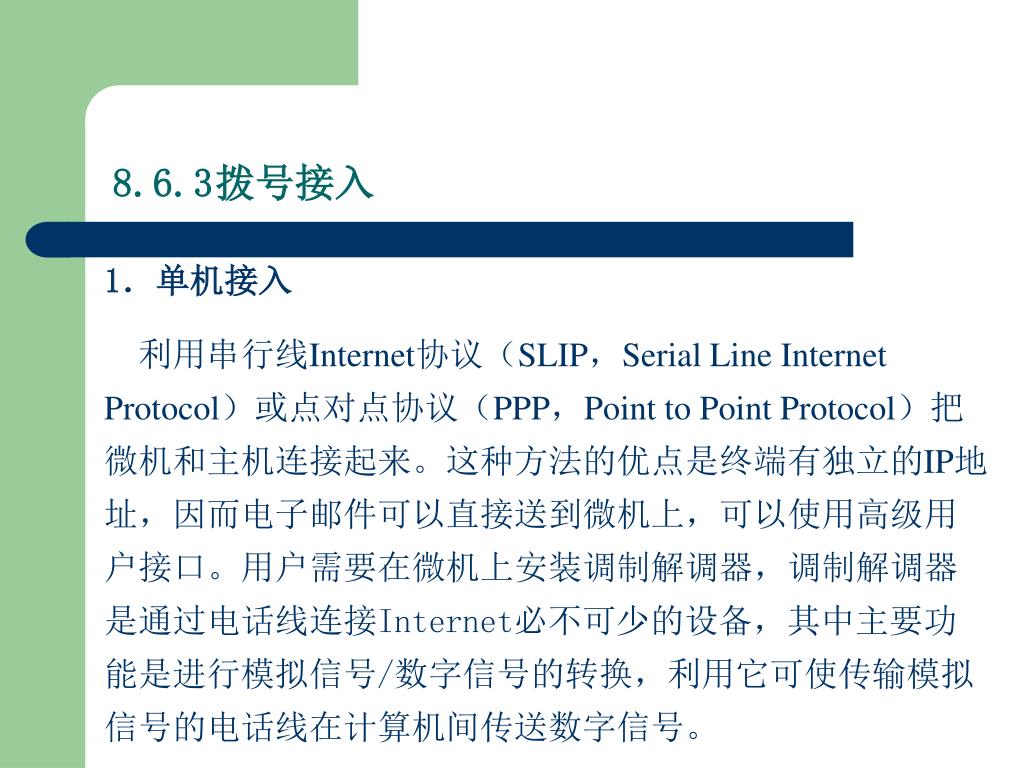

  4. 8.6.3 拨号接入 1．单机接入 利用串行线Internet协议（SLIP，Serial Line Internet Protocol）或点对点协议（PPP，Point to Point Protocol）把微机和主机连接起来。这种方法的优点是终端有独立的IP地址，因而电子邮件可以直接送到微机上，可以使用高级用户接口。用户需要在微机上安装调制解调器，调制解调器是通过电话线连接Internet必不可少的设备，其中主要功能是进行模拟信号/数字信号的转换，利用它可使传输模拟信号的电话线在计算机间传送数字信号。

  5. ２．一线多机接入 所谓一线多机接入，就是仍然只用一条电话线拨号上网，使用一个调制解调器，使用同一个ISP帐号。其具体实现方法为： 首先，将欲上网的微机连接成一个局域网。 其次，对网络中的各台微机进行软件配置。

  6. 8.6.4 DDN专线接入 DDN（Data Digital Network）是采用数字信道来传输信号的数据传输网，它一般被用来向用户提供专用的数字数据传输通道，或提供将用户接入公用数据交换网的接入信道，也可以为公用数据交换网提供结点间的数据传输通道。 接入DDN的可能是一个用户终端，也可能是一个网络。无论是哪种情况均需要使用调制解调器。

  7. 1．用户终端设备接入DDN 通过调制解调器接入DDN

  8. 2．用户网络接入DDN 局域网接入DDN

  9. 8.6.5 ISDN接入技术 1．ISDN概述 ITU-T把ISDN定义为：“ISDN是以提供端-端的数字连接的综合数字电话网（IDN）为基础发展而成的通信网，用以支持包括电话及非话的多种业务，用户通过一组有限的标准多用途的用户-网络接口接入网内。”

  10. ISDN网络具有多种功能，包括电路交换功能、分组交换功能、无交换连接功能和公共信道信令功能。 ISDN具有三种不同的指令：用户-网络指令、网络内部指令和用户-用户指令。

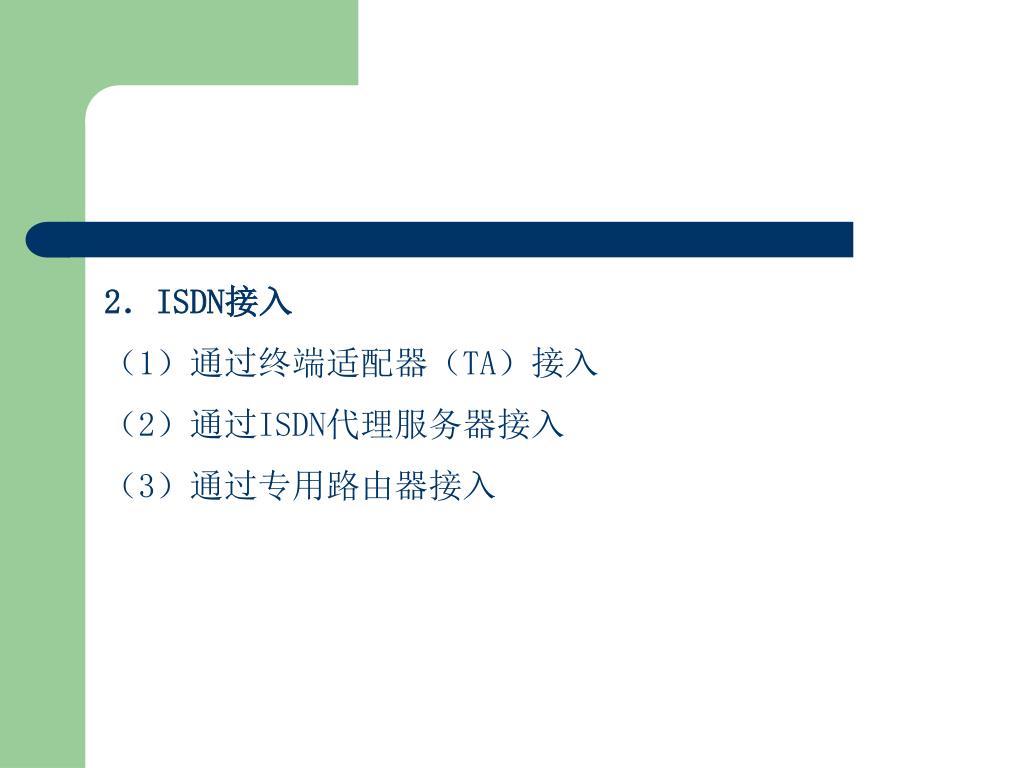

  11. 2．ISDN接入 （1）通过终端适配器（TA）接入 （2）通过ISDN代理服务器接入 （3）通过专用路由器接入

  12. 8.6.6 xDSL接入技术 数字用户线（DSL，Digital Subscriber Line）提供全双工160kbit/s的数字传输，它是以铜质电话线为传输媒体的传输技术组合。DSL传输的基本结构如图:

  13. xDSL是在DSL传输的基本结构的基础上实现宽带传输的各种技术的统称。其中前面的字母x代表不同种类的宽带技术: 1．高比特率数字用户线（HDSL） HDSL(high Bit-rate Digital Subscriber Line)是一种对称的高速数字用户线技术，它是ISDN基本速率传输技术的发展和延伸。HDSL传输系统通过适当的线路编码方式，对基群速率码流进行压缩后，在两对或三对铜质用户线上全双工无中继地传输2Mbit/s的数据。

  14. 2．不对称数字用户线（ADSL） ADSL（Asymmetrical Digital Subscriber Line）是在一对铜线上，在不影响现有POTS电话业务的情况下，进行非对称的双向高速数据传输的新技术。ADSL的上行速率为16kbit/s～640kbit/s，下行速率为1.544Mbit/s～8.192Mbit/s；传输距离在３～６km。

  15. 3．甚高比特率数字用户线（VDSL） VDSL（Very high rate Digital Subscriber Line）是ADSL的发展方向，它也称为宽带数字用户线（BDSL），通常采用DMT调制方式，把信号分成247个独立的信道，每个信道的带宽是4kHz，可以同时获得并联的247个4kbit/s线路所带来的带宽。

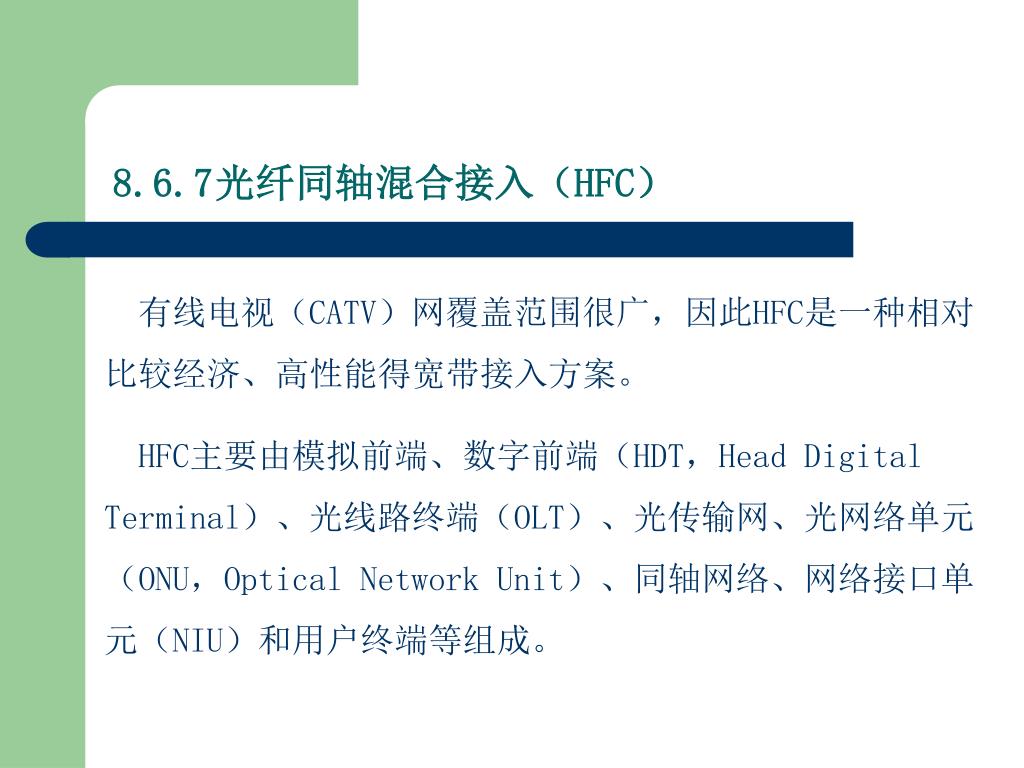

  16. 8.6.7 光纤同轴混合接入（HFC） 有线电视（CATV）网覆盖范围很广，因此HFC是一种相对比较经济、高性能得宽带接入方案。 HFC主要由模拟前端、数字前端（HDT，Head Digital Terminal）、光线路终端（OLT）、光传输网、光网络单元（ONU，Optical Network Unit）、同轴网络、网络接口单元（NIU）和用户终端等组成。

  17. HFC网络的通频带为750MHz，其中5～42MHz留给交互式信息的上行信道使用，主要用来传送电视、非广播业务及电信业务信号；45～750MHz留给下行信道使用，主要用来传输有线电视信号。HFC网络的通频带为750MHz，其中5～42MHz留给交互式信息的上行信道使用，主要用来传送电视、非广播业务及电信业务信号；45～750MHz留给下行信道使用，主要用来传输有线电视信号。

  18. 8.6.8 光纤接入技术（FTTx） 光纤接入网是用光纤作为主要的传输媒体来取代传统的铜线，利用光网络单元（ONU）提供用户侧的接口，通称为FTTx，其中的x表示ONU所处的位置: ●FTTH（Fiber To the Home）是一种全光网络结构，用户与业务结点之间实现全光纤传输

  19. ●光纤到路边（FTTC，Fiber to the Curb）数据传输速率为155Mbit/s，ONU通 常设置在路边的电线杆上的分线盒处，此时从ONU到各个用户之间的部分仍为双绞线铜缆，若要传送宽带图像业务，也可以是同轴电缆。 ●光纤到大楼（FTTB，Fiber to the Building）将ONU直接放到楼内（通常为居民住宅公寓或小企事业单位办公楼），再经多对双绞线将业务分送到各个用户。

  20. 8.6.9 无线接入 无线接入技术是以无线技术（主要是移动通信技术）为传输媒体向用户提供固定或移动的终端业务服务，即无线用户环路上的用户基本为固定终端或移动终端用户。可分为两类： 1．移动式无线接入技术（MWA，Mobile Wireless Access） （1）集群移动无线电话系统 （2）蜂窝移动电话系统 （3）卫星通信系统

  21. 2．固定式无线接入 固定式无线接入是指把从有线方式传来的信息（语音、数据、图像）用无线方式传送到固定用户终端或实现相反传送的一种通信系统。固定式无线接入系统的用户终端是固定的，或者在极小范围内（如家中、办公室中）移动，因此，不需要移动控制和越区切换的功能，从而节省了设备投资。这种系统在经济、建设周期、系统维护等方面都优于有线接入方式。
