  1. 工业无线技术及解决方案的探讨 重庆邮电大学 王 平

  2. 目 录 • 关注的焦点 • 我们的工作进展 • 下一步的工作计划

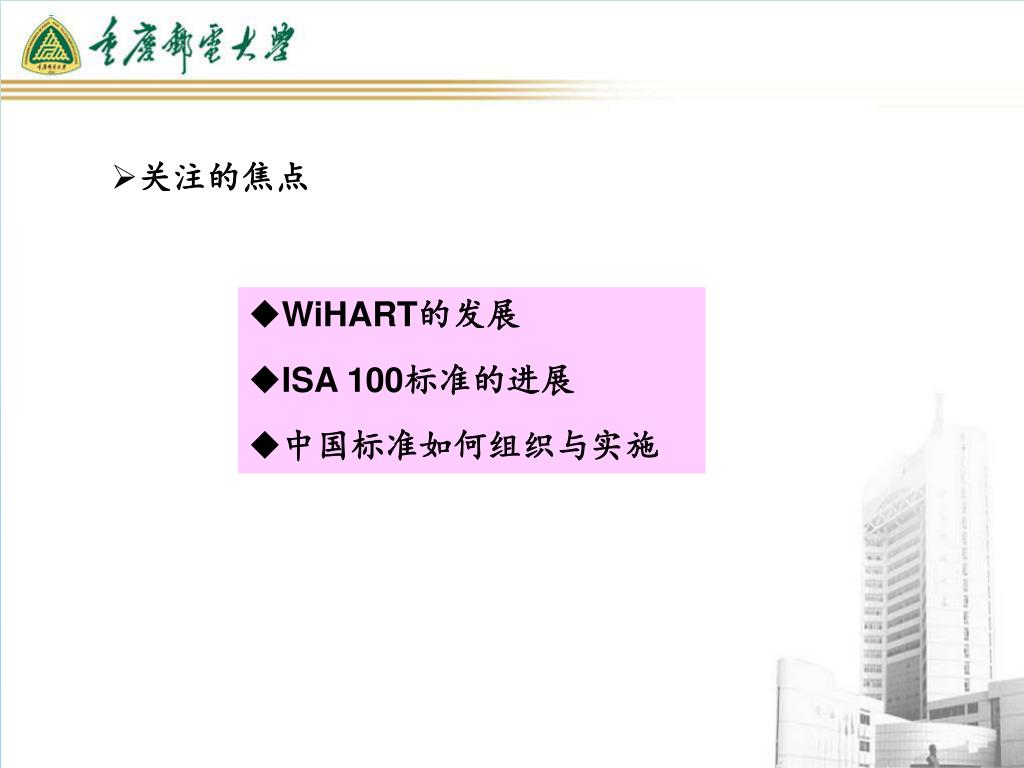

  3. 关注的焦点 • WiHART的发展 • ISA 100标准的进展 • 中国标准如何组织与实施

  4. 我们的工作进展 目标：可靠性、确定性、实时性、低功耗 • 协议栈软件 • 能量管理 • 功能块及其调度 • 自适应跳信道技术 • 确定性调度技术 • 精确时间同步技术

  5. 我们的工作进展 • 能量管理 • 基于动态数据缓存的节能技术 • 节点休眠技术 • 功能块及其调度 • 自适应跳信道技术 • 确定性调度技术 • 精确时间同步技术

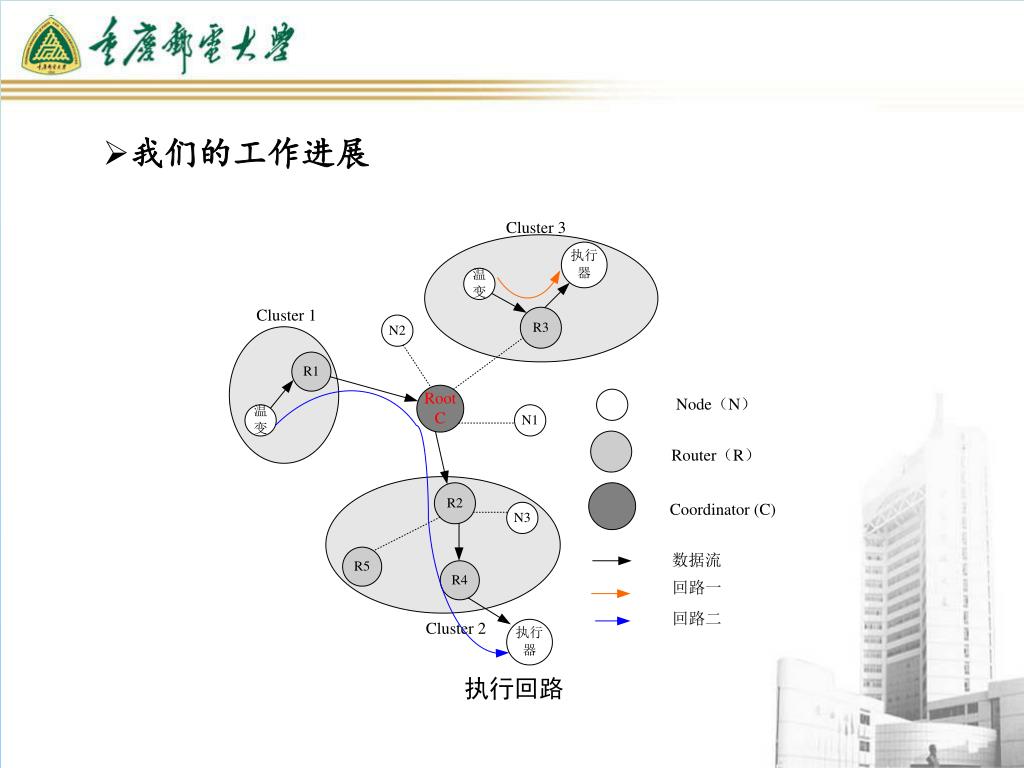

  6. 我们的工作进展

  7. 我们的工作进展 安全体系

  8. 我们的工作进展 安全通信协议栈 • 安全技术方案

  9. 我们的工作进展 • 安全技术方案 安全功能测试 组态软件进行安全监控

  10. 我们的工作进展 • 设备描述与组态 无线设备上线，解析无线设备描述文件,读取无线设备管理信息库参数 无线设备组态 无线设备功能块解析

  11. 我们的工作进展 参数名称 性能参数 频 段: 2.4-2.483GHz 协议标准: IEEE 802.15.4 组网能力： 星型网、树型网、链型网、网状网 数据传输速率: 最大250Kbps 低功耗选择： 控制SLEEP引脚，进入或退出低功耗模式； 通信时延: 15ms（激活或信道接入），30ms（设备搜索） 输出功率: 通过编程可控 最大发射功率: 0dbm 天 线: 2.4G SMA外置天线 通信距离: 0—100 米 • 无线模块 JTAG底板 通信模块 信道数20（频点为2.450GHz） 测试结果1：频点，2.4495GHz， 峰值功率为-5.844dbm； 测试结果2：频点，2.4505GHz，峰值功率为-5.556dbm； 测试结果3：频点，2.4505GHz，峰值功率为-5.111dbm；

  12. 我们的工作进展 频 段： 2.4-2.483GHz 协议标准： IEEE 802.15.4 组网能力： 星型网、树型网、链型网、网状网 数据传输速率：最大250KBps 输出功率： 通过编程可控 天 线： 2.4G 贴片天线 通信距离： 0—10 米 • USB适配器 • 将无线网络接入到PC机 • 数据透明传输 • 通讯距离远 • 抗干扰能力强 • 组网灵活

  13. 我们的工作进展 • 通信协议转换（支持以太网、EPA、MODBUS） • 地址映射 • 网络管理 • 系统管理 • 服务接口 • 安全管理 • 24DC ± 10％（总线供电） • 无线网关 • 无线协调器 • 系统管理 • 网络管理 • 安全管理 • 确定跳信道序列 • 管理通信时隙 • 维护时钟同步

  14. 通信距离：0—100米 • 电池类型：带充电接口的DC 3.6V—7V电池 • 供电工作：1~2年 • 湿度测量范围：0～100%RH • 湿度测量范围：-40～+123.8℃ • 湿度测量精度：±1.8%RH • 温度测量精度：±0.3℃（25℃） • 我们的工作进展 • 无线温湿度传感器 无线电动执行器 USB适配器 执行器母板 执行器无线模块天线 无线手操器

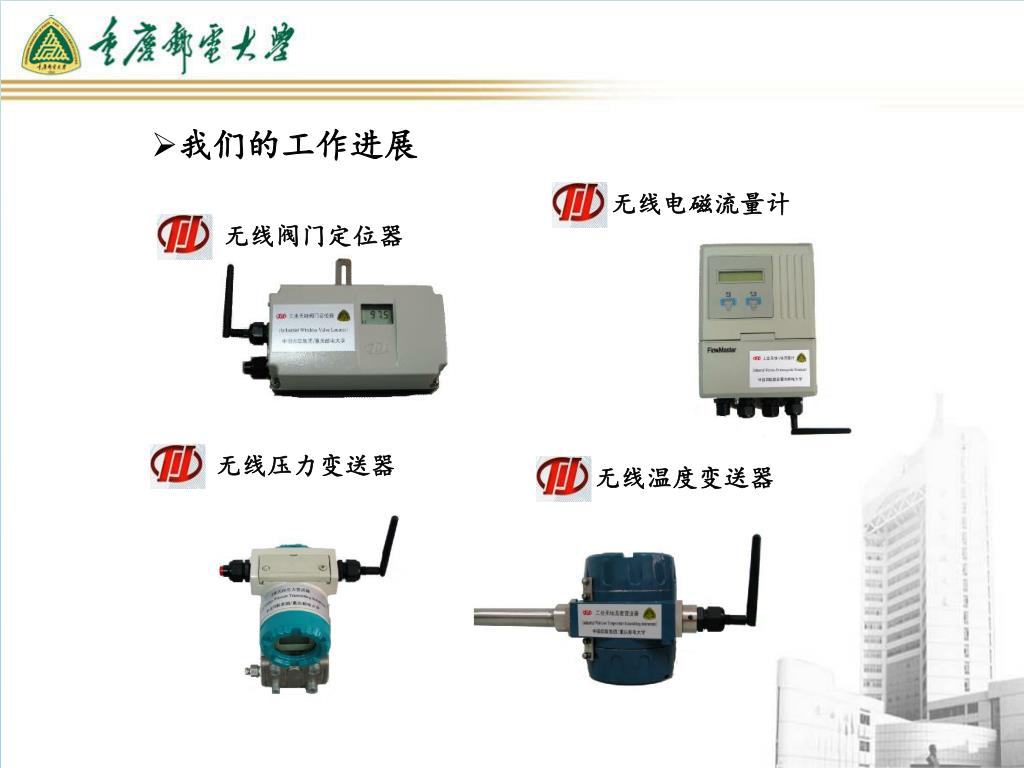

  15. 我们的工作进展 无线电磁流量计 无线阀门定位器 无线压力变送器 无线温度变送器

  16. 我们的工作进展 • 工业无线集成技术 协调器 网关 路由器 路由器 To Host Control System 手操器 手操器

  17. 我们的工作进展 监控界面模拟 • 工业无线集成技术 网络拓朴监测

  18. 下一步的工作计划 • 协议栈的一致性与互可操作性 • 安全技术与安全通信协议 • 现场测试验证环境 • 产品化与测试 • 工程应用 真实再现工厂环境下的干扰、多径效应等RF信道特征

  19. 谢 谢！
