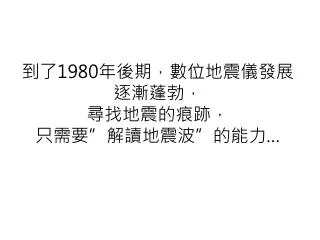

到了1980年後期,數位地震儀發展逐漸蓬勃,尋找地震的痕跡,只需要”解讀地震波”的能力…到了1980年後期,數位地震儀發展逐漸蓬勃,尋找地震的痕跡,只需要”解讀地震波”的能力…
地震! www.iris.edu/hq/resource/magnitude_intensity 一陣劇烈搖晃…
中央氣象局地震測報中心緊急宣布: 機房燒毀…無法做地震定位 徵求地震志工!
你知不知道? 地表只要有搖晃,就可以被儀器”畫出來”… 想像如果有垂直方向的搖晃… 搖晃可以經由支承、彈簧傳遞, 傳到圓圓的重物(砝碼)時, 搖晃被放大, 而如果在砝碼一端,黏著一支筆, 就可以把搖晃”畫下來”, 畫在滾軸的紙上。
如果是水平方向的搖晃,也是一樣的道理… 搖晃可以經由支承、彈簧傳遞, 傳到圓圓的重物(砝碼)時, 搖晃被放大, 砝碼一端黏著的筆, 忠實的畫下平台的水平搖晃。
所以,把紀錄震動的滾軸展開,你看到的,就是連續的地動紀錄所以,把紀錄震動的滾軸展開,你看到的,就是連續的地動紀錄 • Straight line = background. • Arrival of 1st wave causes frame to sink (pen goes up). • Next vibration causes opposite motion. • Waves always arrive in sequence. • P-waves 1st • S-waves 2nd • Surface waves last. • A seismogram measures… • Wave arrival times • Magnitude of ground motion.
滾軸上畫著的,就是我們即將要分析的”地震波”滾軸上畫著的,就是我們即將要分析的”地震波” 地震圖就是地震波(能量)在地球內部傳播, 給地震儀記錄下來的”樣子” 過了幾秒,一個更大的波動(就是振幅更大)出現了! 有注意到嗎? 這裡訊號開始出現! 這是P波 這是S波 往下動,這個上下的區分,由斷層的錯動方式所決定 (請見”地震和斷層”單元)
P波和S波(兩者都稱作體波),其實就是能量在地球內部傳播的表現而表面波,則是在地球表面傳播P波和S波(兩者都稱作體波),其實就是能量在地球內部傳播的表現而表面波,則是在地球表面傳播 地震在智利發生, 傳到美國的地震儀被記錄下來, 請仔細的看P波、S波、和表面波的先後到達
P波 是一種用和“波動傳播的方向平行”的運動方式在跑的波,又稱縱波 粒子運動方向 波的傳播方向
S波 是一種用和“波動傳播的方向垂直”的運動方式在跑的波,又稱橫波 粒子運動方向 波的傳播方向
表面波 – 雷利波 Rayleigh wave (LR)– 限於地表附近,在接近兩個不同物質的接觸面上傳播(如岩石和空氣的接觸面) 粒子成圓狀沿著波的傳播方向運動 波的傳播方向
表面波 – 勒夫波 Love wave (LQ)– 限於地表附近,在接近兩個不同物質的接觸面上傳播(如岩石和空氣的接觸面) 粒子在水平方向上運動(像蛇一樣),其方向垂直於波的傳播方向 Propagation direction 波的傳播方向
Earthquake Damage • Ground Shaking and Displacement • Earthquake waves arrive in a distinct sequence. • Different waves cause different motion. • P waves • 1st to arrive. • Rapid up – down motion. • S waves • 2nd to arrive. • Back and forth motion. • Stronger than P-wave motion.
Earthquake Damage • Ground Shaking and Displacement • Earthquake waves arrive in a distinct sequence. • Different waves cause different motion. • L waves • Follow S-waves • Ground writhes like a snake. • R waves • Last to arrive. • Like ripples in a pond. • May last longer than others.
P波跑得比較快 S波跑得比較慢 想像是兩輛車以不同的速度跑, 跑得距離越遠,時間差越多! Lp Ls 那,如果我們用碼表記錄下他們的時間差,就可以反推他們跑的距離!
請問,如果… P波以6 km/s速度跑 S波以3.5 km/s速度跑 在測站1 看到的地震波長這樣: Tp Ts S到達時間和P到達時間,差七秒鐘! 從地震發生的位置(震源)到測站1,跑的距離多遠?
請問,如果… P波以6 km/s速度跑 S波以3.5 km/s速度跑 在測站1 看到的地震波長這樣: Tp Ts S到達時間和P到達時間,差七秒鐘! 從地震發生的位置(震源)到測站1,跑的距離多遠?
提示: • 距離L = P波速度(Vp) x P波跑的時間(Tp) • 距離L =S波速度(Vs) xS波跑的時間(Ts) • 那我們現在觀察到的,是S波和P波跑到的時間差: • Ts – Tp =L/Vs – L/Vp • Ts-Tp = L (Vp-Vs)/VpVs 答案是? L=(Ts – Tp) * VpVs/(Vp-Vs) = 7 * (6x3.5)/(6-3.5) =58.8 km
深度問答 請畫一張時間之於距離的圖。在這個圖裡,把P波、S波、和S-P對應到的直線畫出來。 時間(秒) 距離(公里)
所以如果我們俯視整個區域, 地震到底在哪裡? 剛剛的計算跟我們說, 震央會在離測站58.8 km的地方 繞著這個圓周的每個點都有可能! 測站1 58.8 km
如果有另外一個測站的時間差資訊,地震的位置的可能範圍又縮小了!如果有另外一個測站的時間差資訊,地震的位置的可能範圍又縮小了! 可能的震央,現在縮小到紅圈範圍 測站1 58.8 km 140 km
如果在多一個測站,地震的位置就出來啦! 65 km 地震在這裡! 測站1 58.8 km 140 km
深度問答 • 這樣的地震位置決定,是有問題的… • 你覺得問題在哪裡? Picture from http://classes.geology.uiuc.edu/06FallClass/geo107/Lectures/lect18.pdfThe lecture pdf file originally from Earth: Portrait of a Planet, 2nd edition, by Stephen Marsha
動手試試看! 測試自己的實力~virtual earthquake這個網頁! 進入這個頁面,拉到最下方,就可以開始你的探險了! • http://www.sciencecourseware.org/virtualearthquake/VQuakeExecute.html 進入 先選第一個試試看
決定地震的震央! 這是美國加州附近的俯視圖,黑色圓圈為地震測站的位置。 這些測站都有地震波的紀錄,你等一下要做的,就是在地震圖中決定S和P波的到時差。
計算的方式很簡單,只要定義P和S到時,讀取水平軸中的時間差即可計算的方式很簡單,只要定義P和S到時,讀取水平軸中的時間差即可 進入
會有三個地震圖出現,分別是三個測站的紀錄 P 波 S 波 50秒 0秒 50 測站名稱 填入你的答案
P 波 S 波 72 測站名稱
P 波 S 波 64 進入 測站名稱
利用理論值(假設的P和S波速)可以決定出S和P時間差對應到多遠的傳播距離,利用理論值(假設的P和S波速)可以決定出S和P時間差對應到多遠的傳播距離, 這就是下圖直線的意義。 在這張圖,你可以找出剛剛決定了三個測站的S-P時間差,其分別對應多少距離? 480 680 600 進入
480 km 680 km 只有一個測站Eurela的資料, 告訴你 可能的震央在哪? 多了一個測站,現在可能的震央更被侷限到哪裡? 600 km 第三個測站加入,你找到震央了嗎?
看看你做得和真正的震央位置一樣嗎? 你做的 真正的
動手試試看! 測試自己的實力~台灣的地震也可以玩喔! http://goo.gl/M9S79 http://serengeti.earth.sinica.edu.tw/QCN.src/index.php/eqk-game?id=36
http://qcntw.earth.sinica.edu.tw/games/intensity/ • http://goo.gl/DOrOg9
