H3C 地市、区县电子政务解决方案培训 （渠道版） 日期：2013年1月 密级：内部公开 杭州华三通信技术有限公司

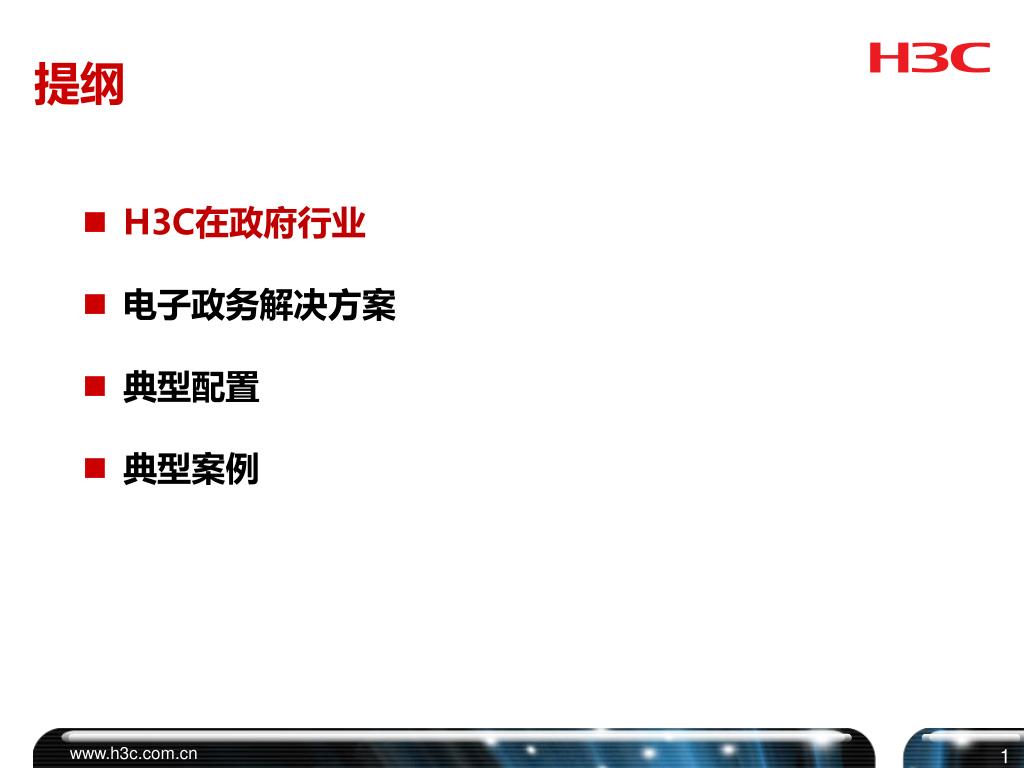

提纲 • H3C在政府行业 • 电子政务解决方案 • 典型配置 • 典型案例
H3C在政府行业取得的成绩 NO.1： 政府行业综合网络市场占有率位居第一；46%综合市场份额 65% 承建了全国组织部系统“大组工网”份额超过65%；十二金工程中，9个全国骨干网 70% 中央部委的应用份额超过70％ 80% 2010年以来，全国新增省级/省干电子政务外网市场份额达80%

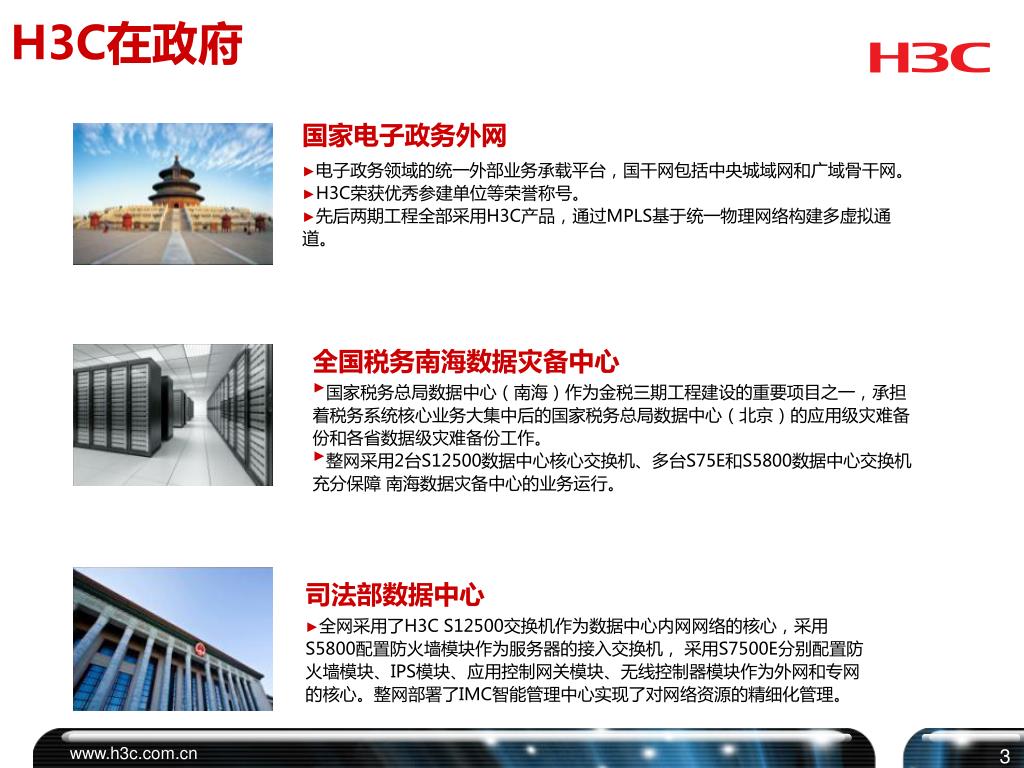

H3C在政府 国家电子政务外网 • 电子政务领域的统一外部业务承载平台，国干网包括中央城域网和广域骨干网。 • H3C荣获优秀参建单位等荣誉称号。 • 先后两期工程全部采用H3C产品，通过MPLS基于统一物理网络构建多虚拟通道。 全国税务南海数据灾备中心 • 国家税务总局数据中心（南海）作为金税三期工程建设的重要项目之一，承担着税务系统核心业务大集中后的国家税务总局数据中心（北京）的应用级灾难备份和各省数据级灾难备份工作。 • 整网采用2台S12500数据中心核心交换机、多台S75E和S5800数据中心交换机充分保障南海数据灾备中心的业务运行。 • 司法部数据中心 • 全网采用了H3C S12500交换机作为数据中心内网网络的核心，采用S5800配置防火墙模块作为服务器的接入交换机， 采用S7500E分别配置防火墙模块、IPS模块、应用控制网关模块、无线控制器模块作为外网和专网的核心。整网部署了IMC智能管理中心实现了对网络资源的精细化管理。
H3C在政府 H3C承建国家电子政务外网及包括广西、山西、江西、云南等在内的19个省的电子政务外网省干网；各级电子政务国干、省干、地市城域网新增份额超过70％；2010年以来，全国新增省级/省干电子政务外网市场份额达80%。

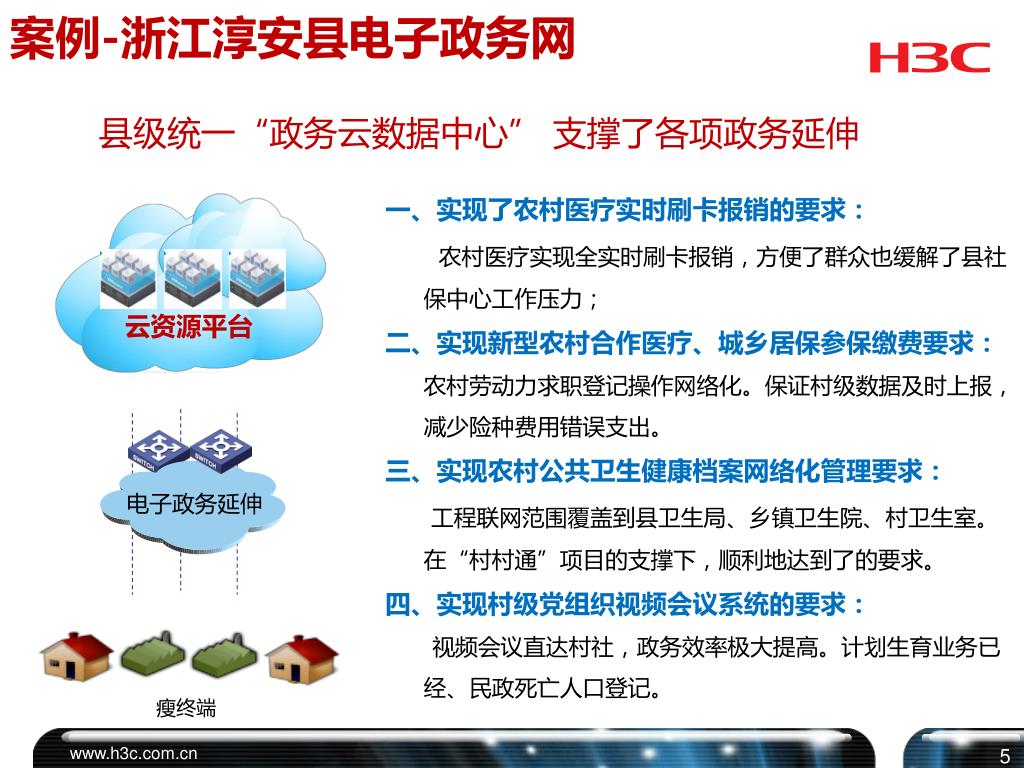

案例-浙江淳安县电子政务网 县级统一“政务云数据中心”支撑了各项政务延伸 • 一、实现了农村医疗实时刷卡报销的要求： • 农村医疗实现全实时刷卡报销，方便了群众也缓解了县社保中心工作压力； • 二、实现新型农村合作医疗、城乡居保参保缴费要求：农村劳动力求职登记操作网络化。保证村级数据及时上报，减少险种费用错误支出。 • 三、实现农村公共卫生健康档案网络化管理要求： • 工程联网范围覆盖到县卫生局、乡镇卫生院、村卫生室。在“村村通”项目的支撑下，顺利地达到了的要求。 • 四、实现村级党组织视频会议系统的要求： • 视频会议直达村社，政务效率极大提高。计划生育业务已经、民政死亡人口登记。 云资源平台 电子政务延伸 瘦终端
案例-江苏省镇江市电子政务平台-云神 • “云神云计算中心”是一个开放性服务平台，一期第一阶段投资1.5亿元，建设面积2900平方米。 • 项目全部建成运行后，将为政府部门、中小企业和其他商业用户提供相应的云应用、IDC、文化创意、数据级灾备等服务，是镇江“十二五”期间着力打造“智慧城市”的重要内容。
提纲 • H3C在政府行业 • 电子政务解决方案 • 典型配置 • 典型案例 • 小结

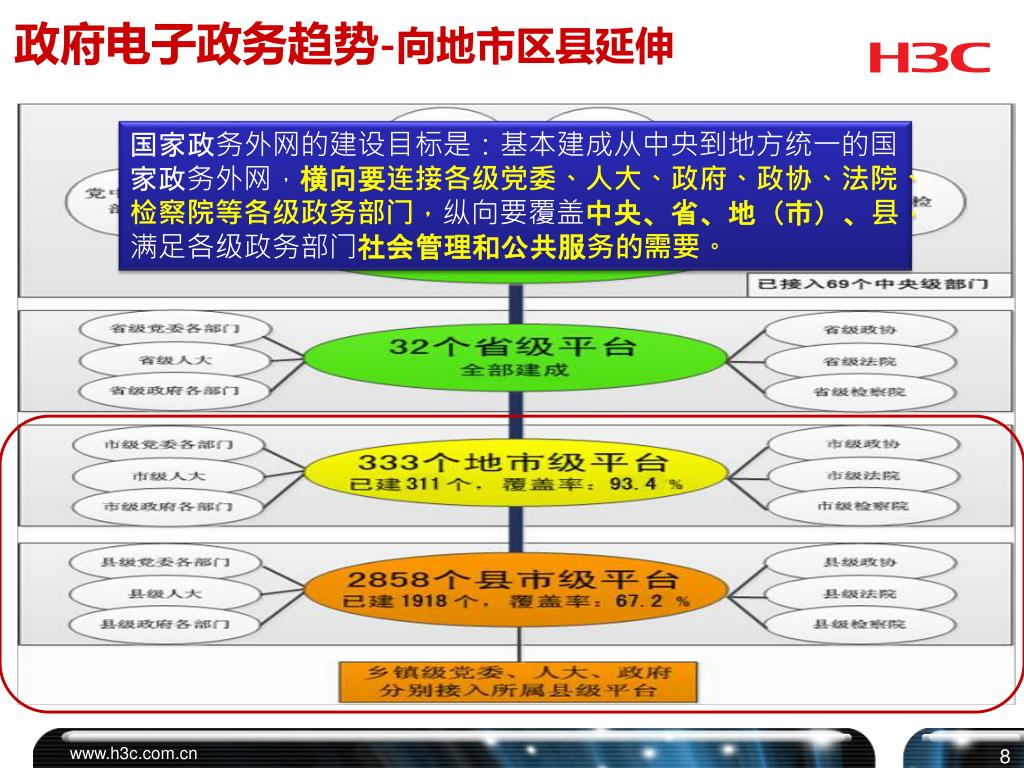

政府电子政务趋势-向地市区县延伸 国家政务外网的建设目标是：基本建成从中央到地方统一的国家政务外网，横向要连接各级党委、人大、政府、政协、法院、检察院等各级政务部门，纵向要覆盖中央、省、地（市）、县，满足各级政务部门社会管理和公共服务的需要。

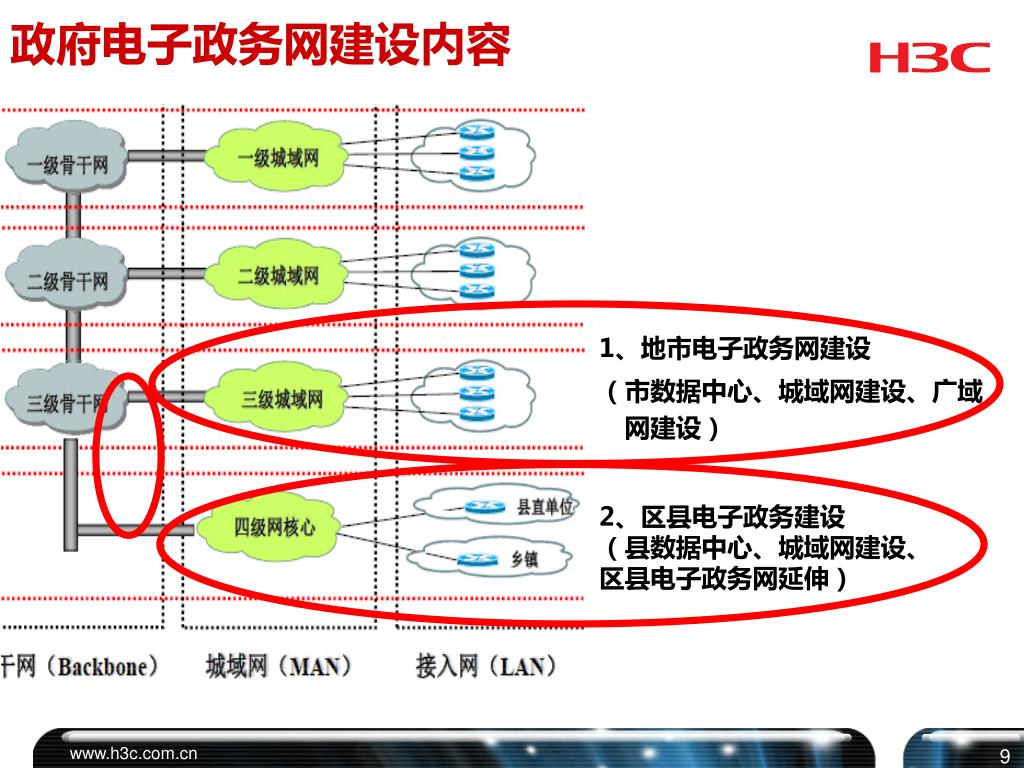

1、地市电子政务网建设 （市数据中心、城域网建设、广域网建设） 政府电子政务网建设内容 • 2、区县电子政务建设 • （县数据中心、城域网建设、区县电子政务网延伸）

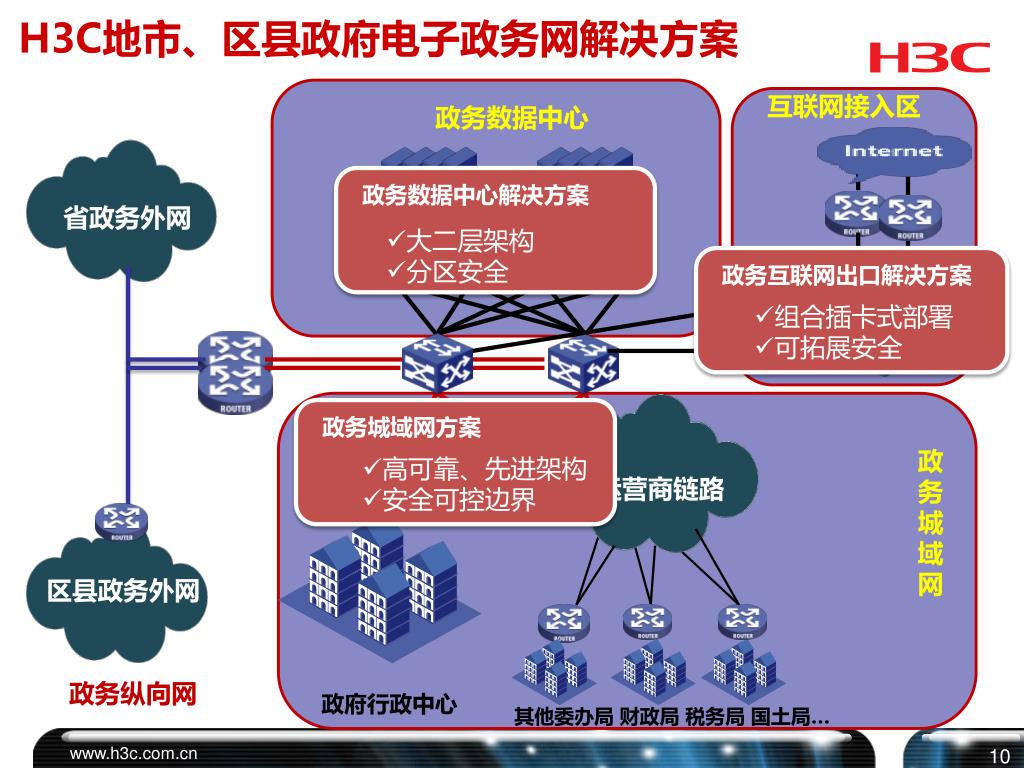

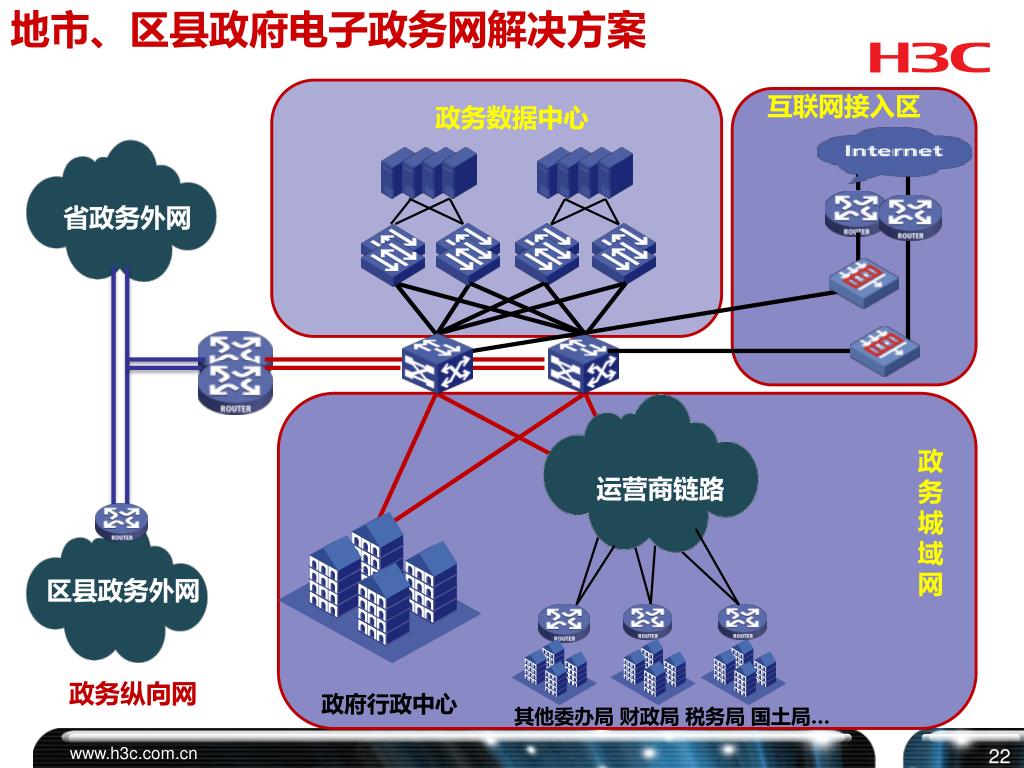

省政务外网 区县政务外网 H3C地市、区县政府电子政务网解决方案 互联网接入区 政务数据中心 政务数据中心解决方案 政务互联网出口解决方案 政务城域网方案 • 组合插卡式部署 • 可拓展安全 • 高可靠、先进架构 • 安全可控边界 • 大二层架构 • 分区安全 政务城域网 运营商链路 政务纵向网 政府行政中心 其他委办局 财政局 税务局 国土局…

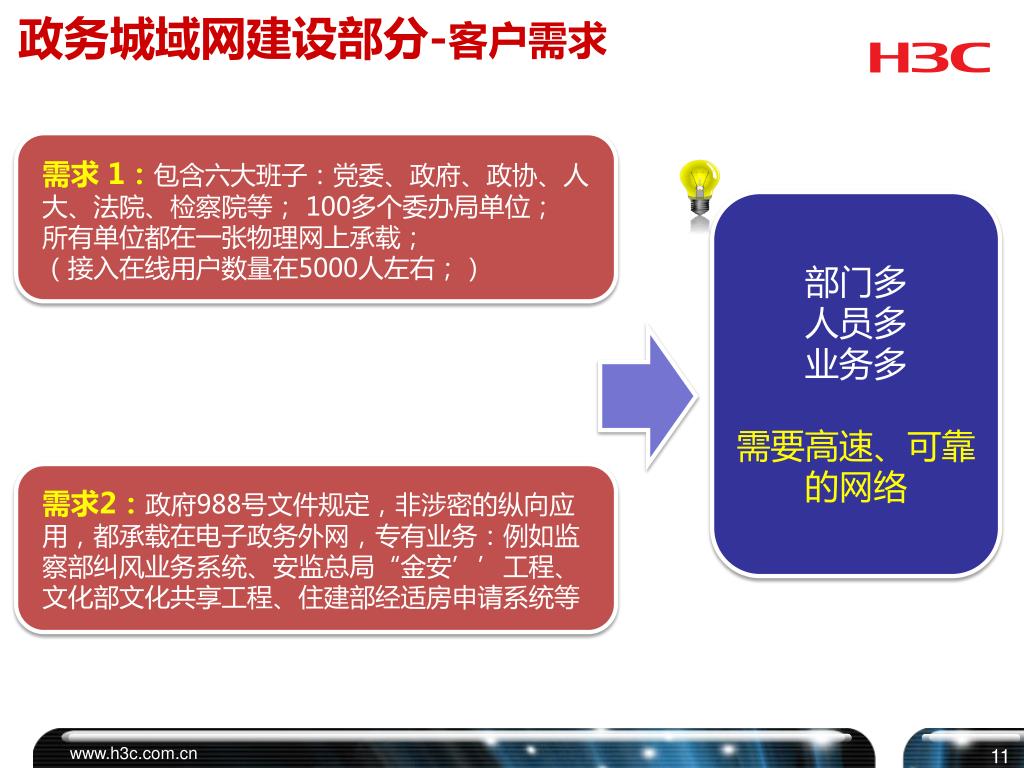

政务城域网建设部分-客户需求 需求 1：包含六大班子：党委、政府、政协、人大、法院、检察院等； 100多个委办局单位； 所有单位都在一张物理网上承载； （接入在线用户数量在5000人左右；） 部门多 人员多 业务多 需要高速、可靠的网络 需求2：政府988号文件规定，非涉密的纵向应用，都承载在电子政务外网，专有业务：例如监察部纠风业务系统、安监总局“金安’’工程、文化部文化共享工程、住建部经适房申请系统等

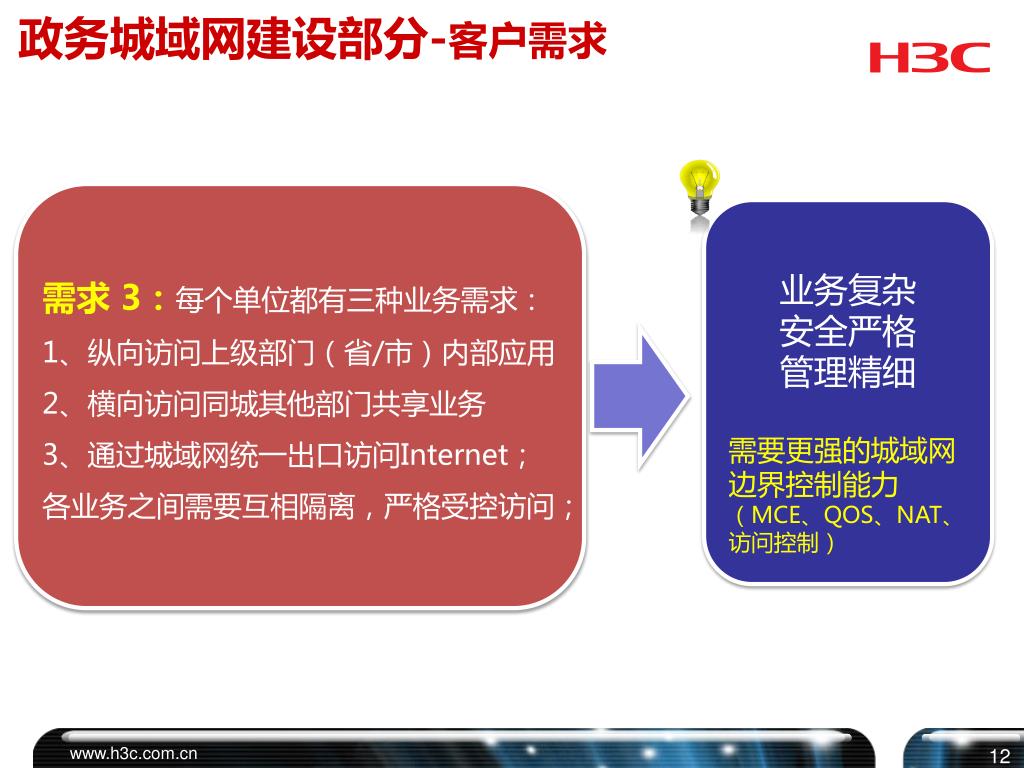

政务城域网建设部分-客户需求 • 业务复杂 • 安全严格 • 管理精细 • 需要更强的城域网边界控制能力 • （MCE、QOS、NAT、 • 访问控制） • 需求 3：每个单位都有三种业务需求： • 1、纵向访问上级部门（省/市）内部应用 • 2、横向访问同城其他部门共享业务 • 3、通过城域网统一出口访问Internet； • 各业务之间需要互相隔离，严格受控访问；

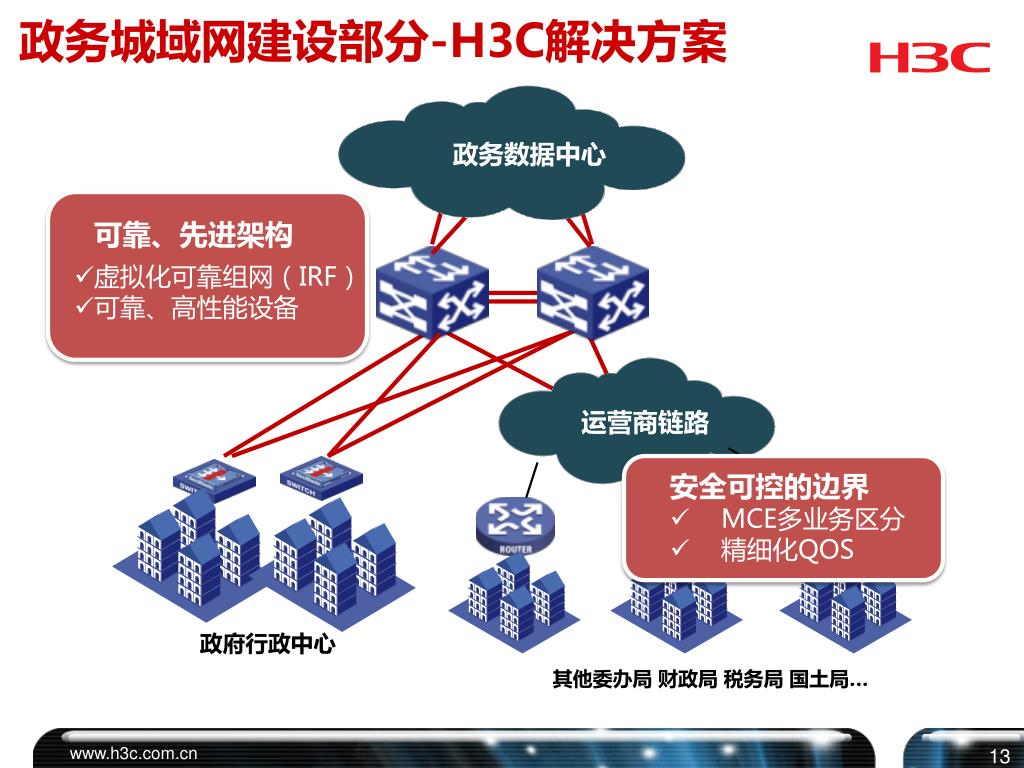

政务城域网建设部分-H3C解决方案 政务数据中心 安全可控的边界 • MCE多业务区分 • 精细化QOS 可靠、先进架构 • 虚拟化可靠组网（IRF） • 可靠、高性能设备 运营商链路 政府行政中心 其他委办局 财政局 税务局 国土局…

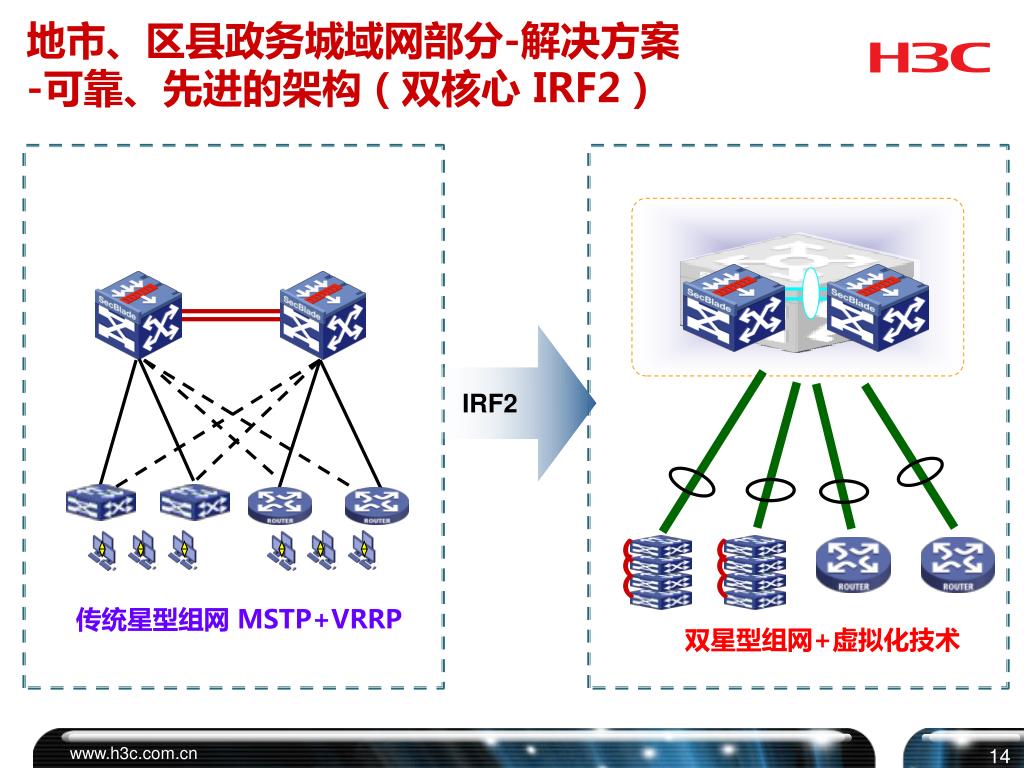

地市、区县政务城域网部分-解决方案 -可靠、先进的架构（双核心 IRF2） IRF2 传统星型组网 MSTP+VRRP 双星型组网+虚拟化技术

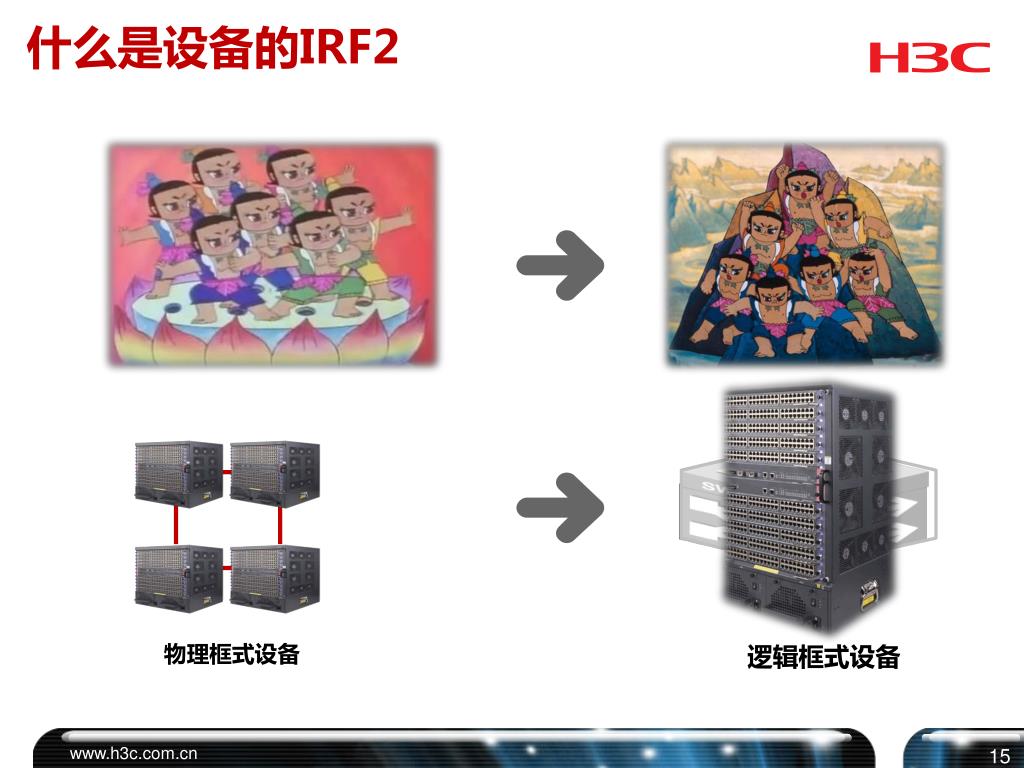

什么是设备的IRF2 物理框式设备 逻辑框式设备

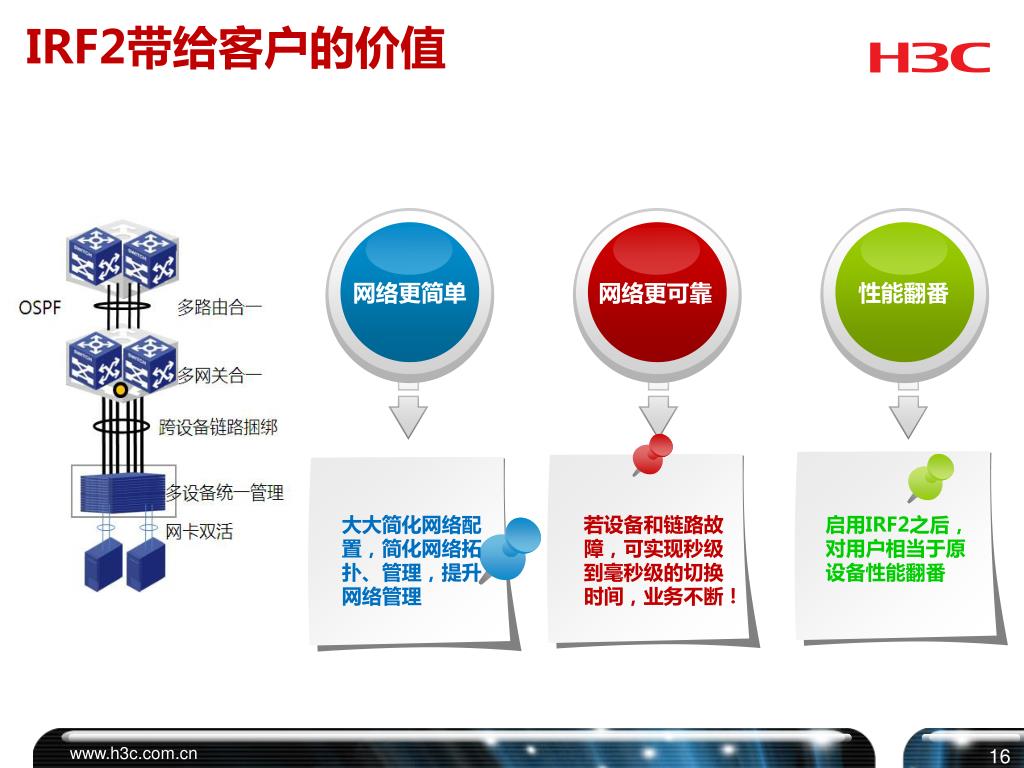

IRF2带给客户的价值 如何用2分钟讲IRF2 网络更简单 网络更可靠 性能翻番 大大简化网络配置，简化网络拓扑、管理，提升网络管理 若设备和链路故障，可实现秒级到毫秒级的切换时间，业务不断！ 启用IRF2之后，对用户相当于原设备性能翻番

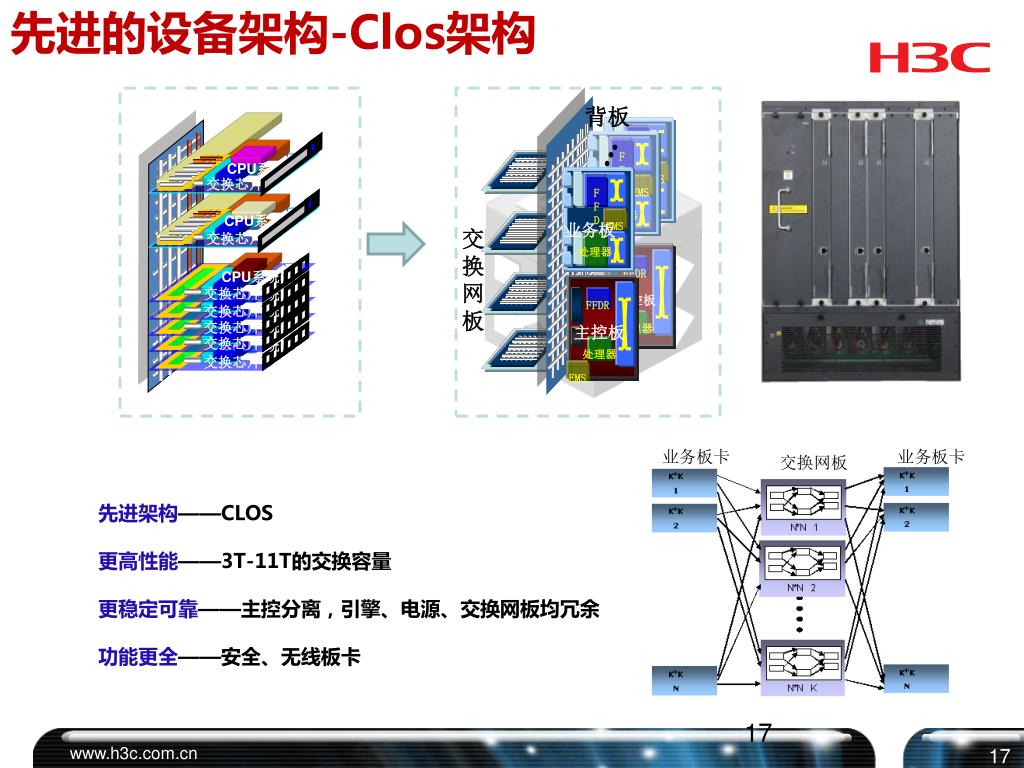

先进的设备架构-Clos架构 业务板卡 业务板卡 CPU系统 交换网板 FFDR 交换芯片 主控板 CPU系统 处理器 FFDR FFDR 交换芯片 处理器 处理器 处理器 EMS EMS EMS EMS 背板 FFDR 业务板 交换网板 处理器 CPU系统 交换芯片 FFDR 先进架构——CLOS 更高性能——3T-11T的交换容量 更稳定可靠——主控分离，引擎、电源、交换网板均冗余 功能更全——安全、无线板卡 主控板 CPU系统 CPU系统 CPU系统 CPU系统 交换芯片 交换芯片 交换芯片 交换芯片

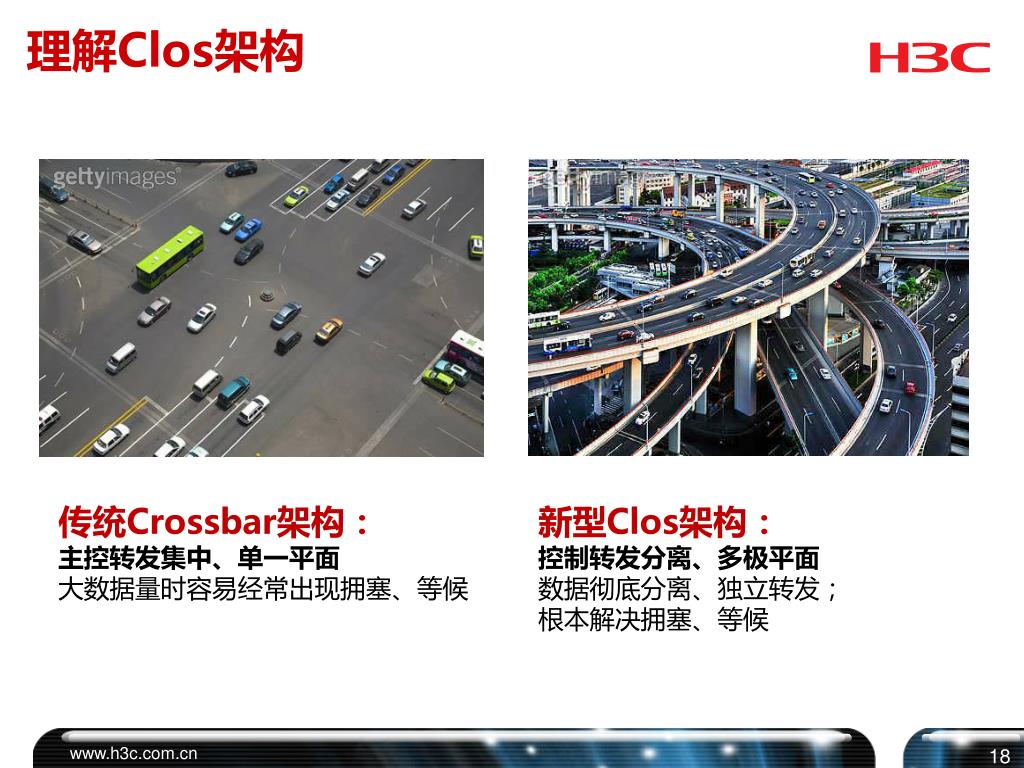

理解Clos架构 传统Crossbar架构： 主控转发集中、单一平面 大数据量时容易经常出现拥塞、等候 新型Clos架构： 控制转发分离、多极平面 数据彻底分离、独立转发； 根本解决拥塞、等候

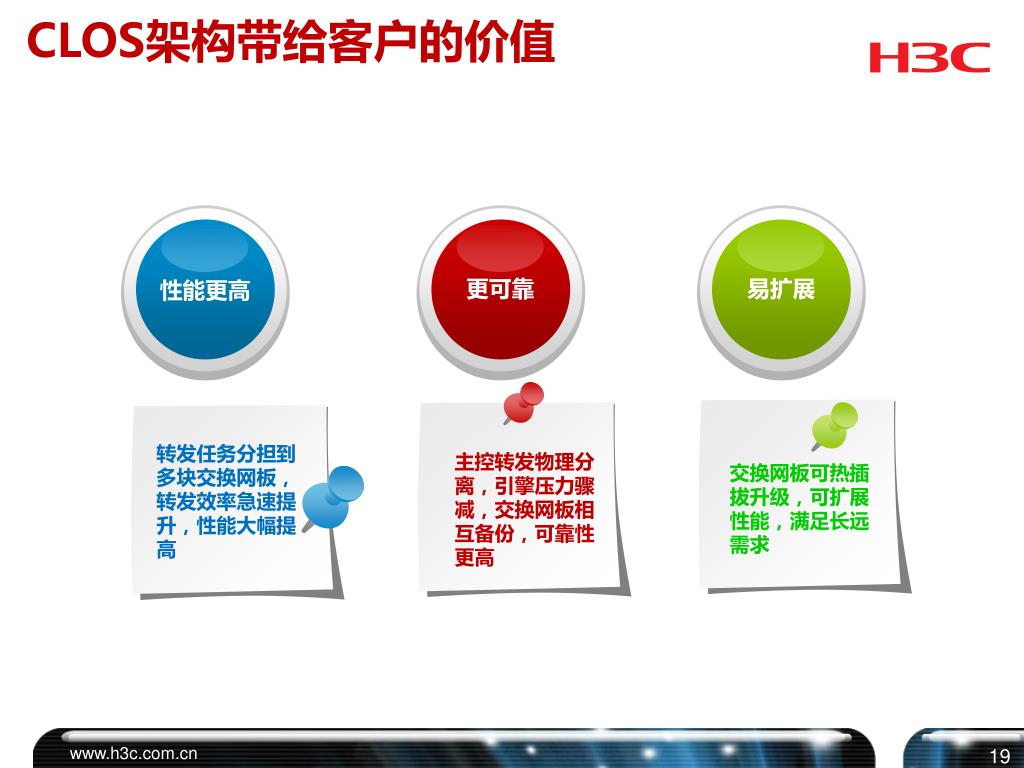

CLOS架构带给客户的价值 更可靠 易扩展 性能更高 转发任务分担到多块交换网板，转发效率急速提升，性能大幅提高 主控转发物理分离，引擎压力骤减，交换网板相互备份，可靠性更高 交换网板可热插拔升级，可扩展性能，满足长远需求

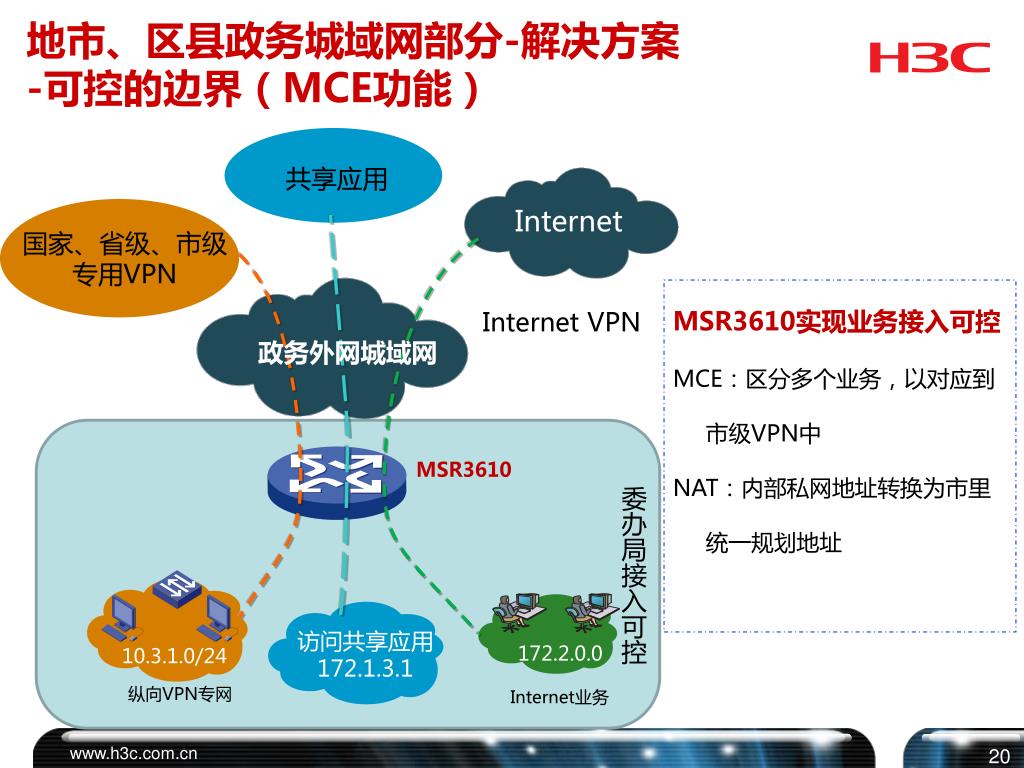

访问共享应用 172.1.3.1 地市、区县政务城域网部分-解决方案 -可控的边界（MCE功能） 共享应用 Internet 国家、省级、市级 专用VPN MSR3610实现业务接入可控 MCE：区分多个业务，以对应到市级VPN中 NAT：内部私网地址转换为市里统一规划地址 Internet VPN 政务外网城域网 MSR3610 委办局接入可控 172.2.0.0 10.3.1.0/24 纵向VPN专网 Internet业务

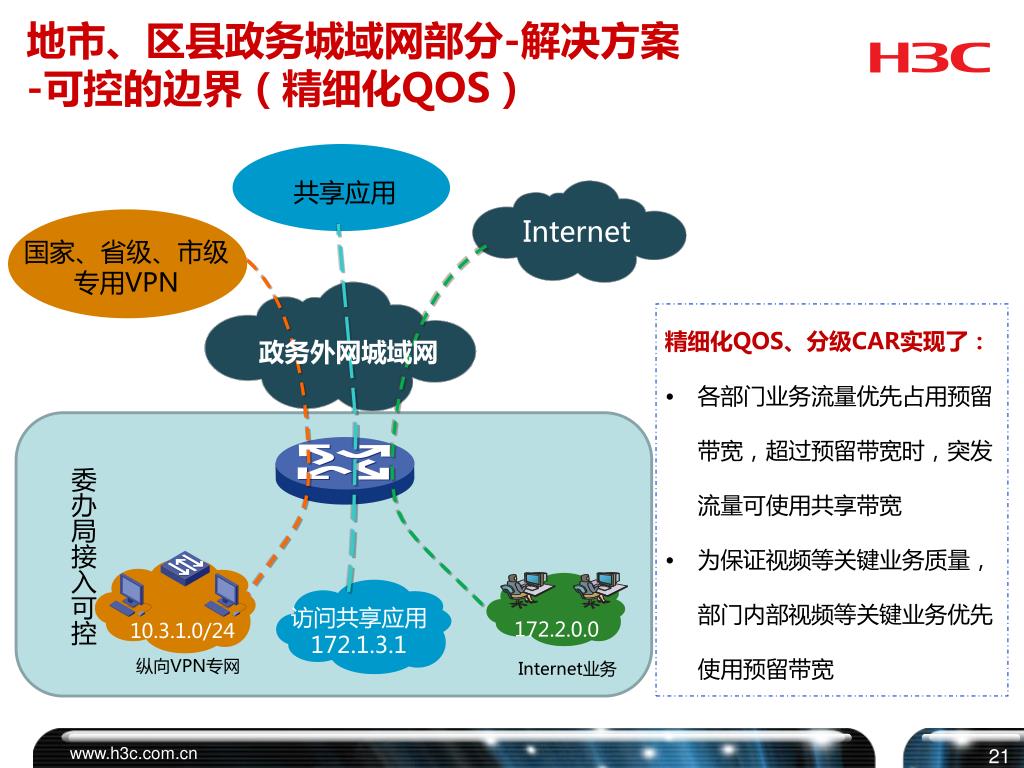

访问共享应用 172.1.3.1 地市、区县政务城域网部分-解决方案 -可控的边界（精细化QOS） 共享应用 Internet 国家、省级、市级 专用VPN • 精细化QOS、分级CAR实现了： • 各部门业务流量优先占用预留带宽，超过预留带宽时，突发流量可使用共享带宽 • 为保证视频等关键业务质量，部门内部视频等关键业务优先使用预留带宽 政务外网城域网 委办局接入可控 172.2.0.0 10.3.1.0/24 纵向VPN专网 Internet业务

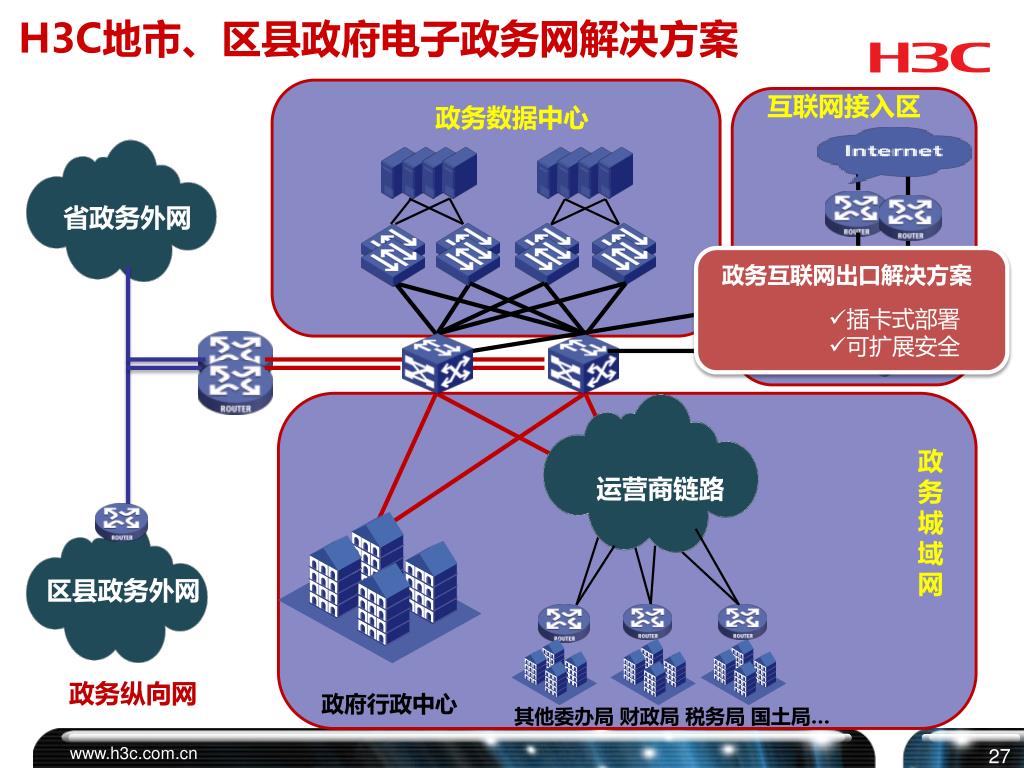

地市、区县政府电子政务网解决方案 省政务外网 区县政务外网 互联网接入区 政务数据中心 政务城域网 运营商链路 政务纵向网 政府行政中心 其他委办局 财政局 税务局 国土局…

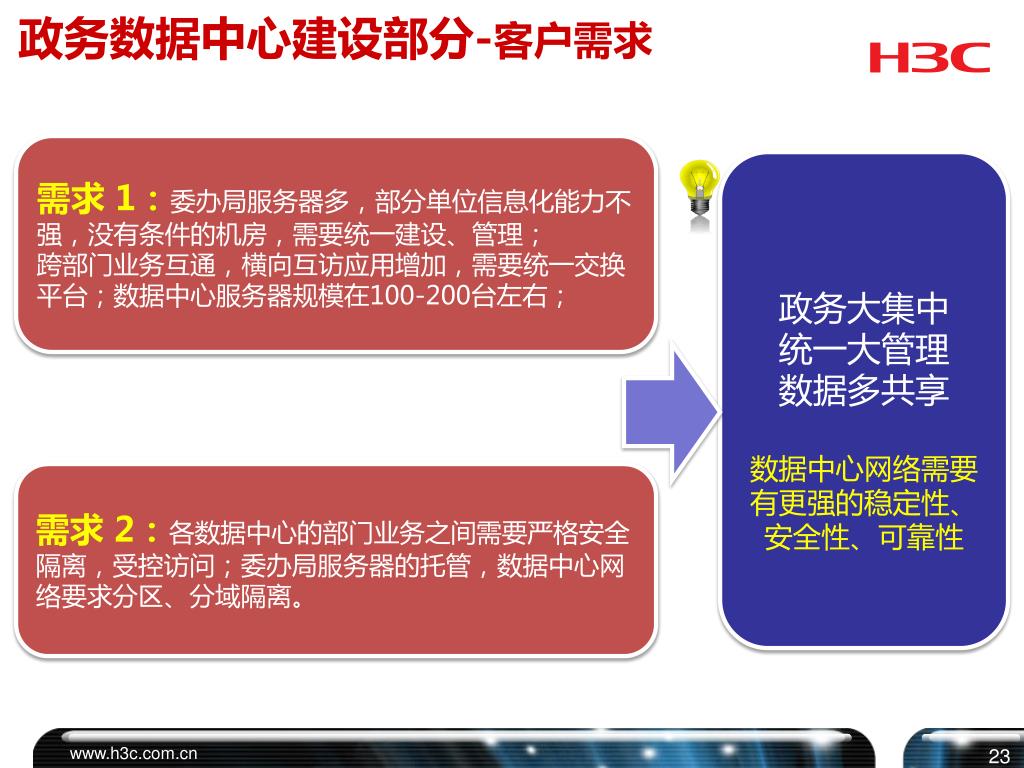

政务数据中心建设部分-客户需求 需求 1：委办局服务器多，部分单位信息化能力不强，没有条件的机房，需要统一建设、管理； 跨部门业务互通，横向互访应用增加，需要统一交换平台；数据中心服务器规模在100-200台左右； • 政务大集中 • 统一大管理 • 数据多共享 • 数据中心网络需要有更强的稳定性、安全性、可靠性 需求 2：各数据中心的部门业务之间需要严格安全隔离，受控访问；委办局服务器的托管，数据中心网络要求分区、分域隔离。

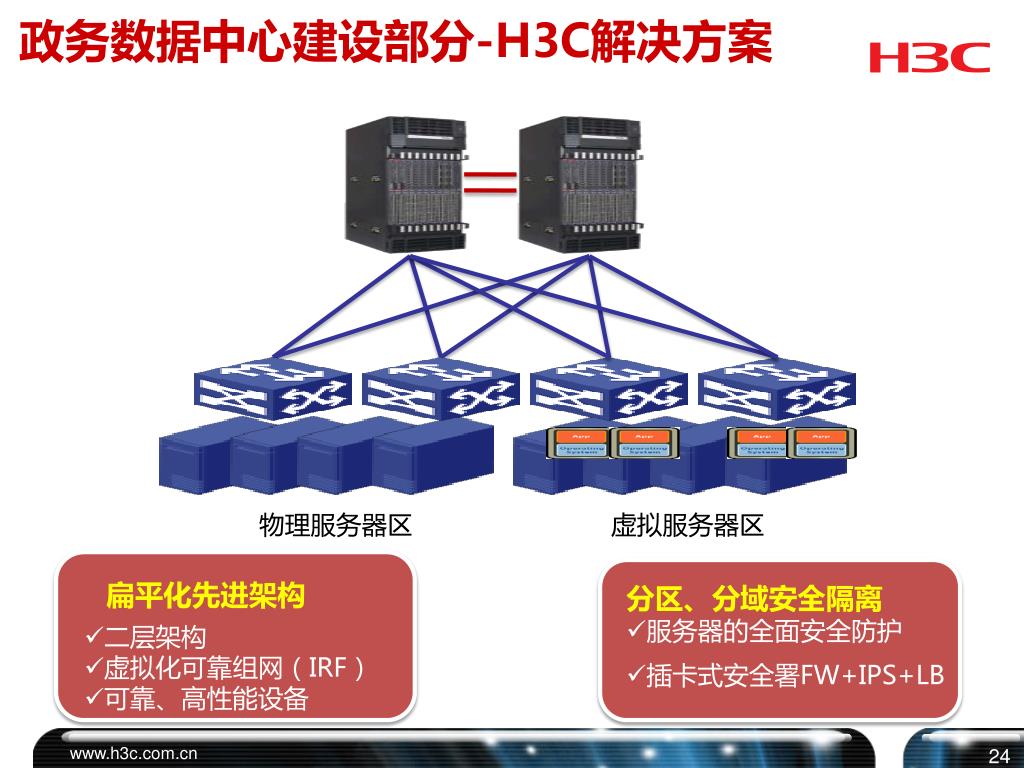

政务数据中心建设部分-H3C解决方案 扁平化先进架构 • 二层架构 • 虚拟化可靠组网（IRF） • 可靠、高性能设备 物理服务器区 虚拟服务器区 • 分区、分域安全隔离 • 服务器的全面安全防护 • 插卡式安全署FW+IPS+LB

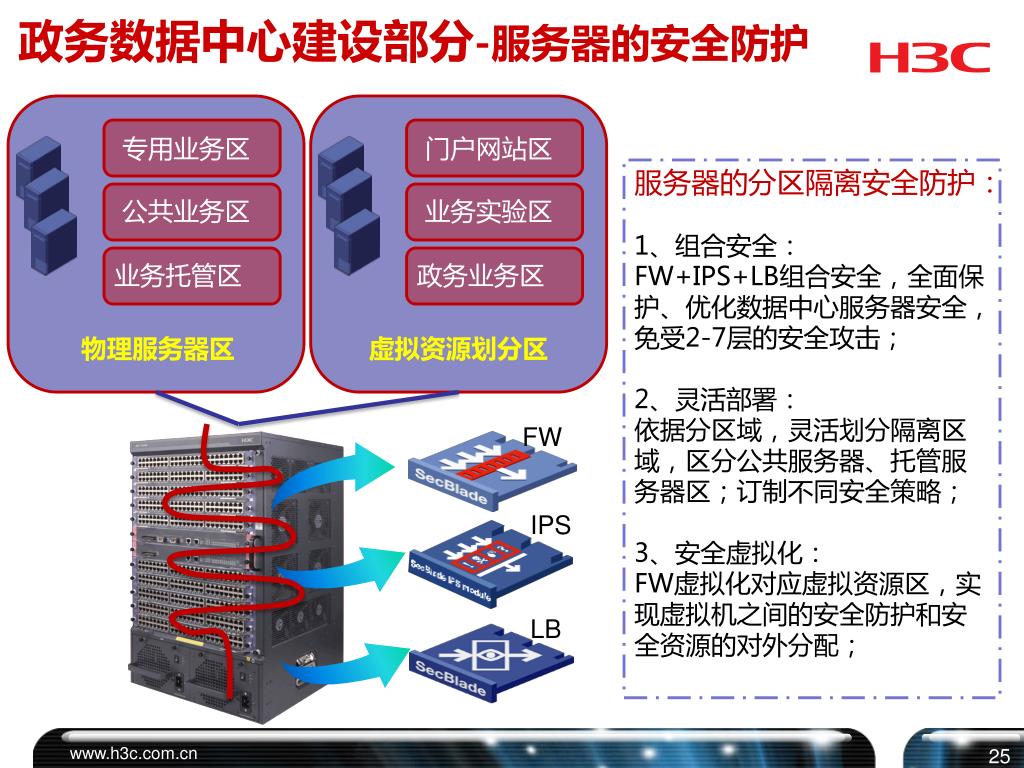

政务数据中心建设部分-服务器的安全防护 专用业务区 门户网站区 服务器的分区隔离安全防护： 1、组合安全： FW+IPS+LB组合安全，全面保护、优化数据中心服务器安全，免受2-7层的安全攻击； 2、灵活部署： 依据分区域，灵活划分隔离区域，区分公共服务器、托管服务器区；订制不同安全策略； 3、安全虚拟化： FW虚拟化对应虚拟资源区，实现虚拟机之间的安全防护和安全资源的对外分配； 公共业务区 业务实验区 业务托管区 政务业务区 物理服务器区 虚拟资源划分区 FW IPS LB

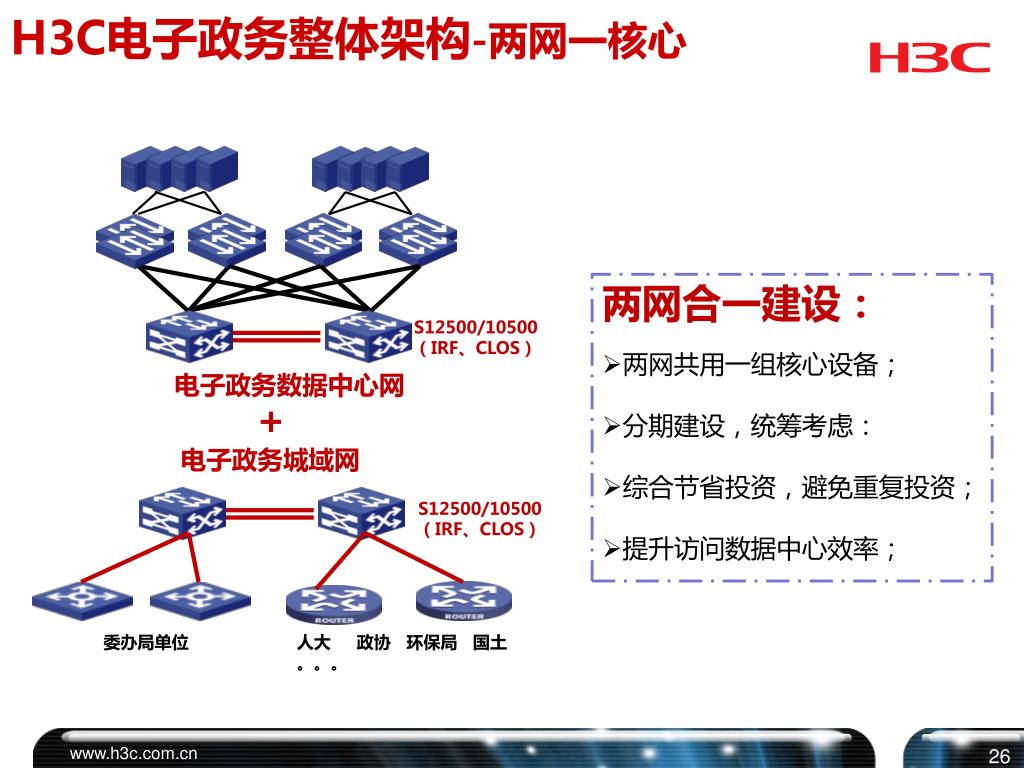

H3C电子政务整体架构-两网一核心 • 两网合一建设： • 两网共用一组核心设备； • 分期建设，统筹考虑： • 综合节省投资，避免重复投资； • 提升访问数据中心效率； S12500/10500 （IRF、CLOS） 电子政务数据中心网 + 电子政务城域网 S12500/10500 （IRF、CLOS） 委办局单位 人大 政协 环保局 国土。。。
省政务外网 区县政务外网 H3C地市、区县政府电子政务网解决方案 互联网接入区 政务数据中心 政务互联网出口解决方案 • 插卡式部署 • 可扩展安全 政务城域网 运营商链路 政务纵向网 政府行政中心 其他委办局 财政局 税务局 国土局…

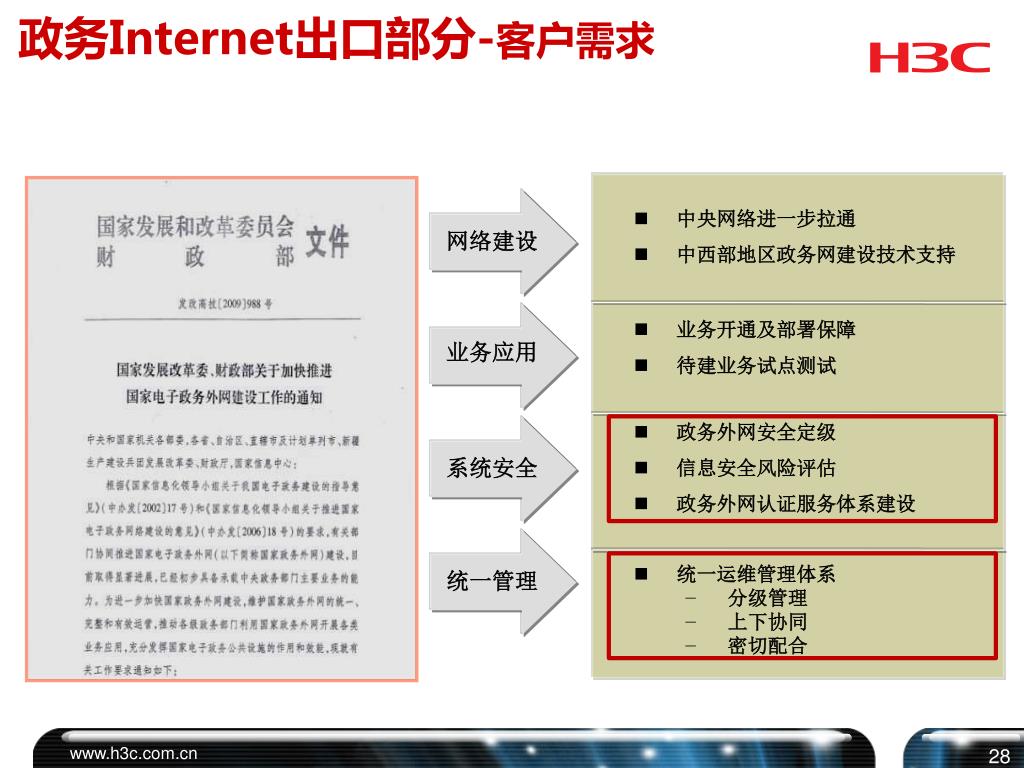

政务Internet出口部分-客户需求 • 中央网络进一步拉通 • 中西部地区政务网建设技术支持 网络建设 • 业务开通及部署保障 • 待建业务试点测试 业务应用 • 政务外网安全定级 • 信息安全风险评估 • 政务外网认证服务体系建设 系统安全 • 统一运维管理体系 • 分级管理 • 上下协同 • 密切配合 统一管理

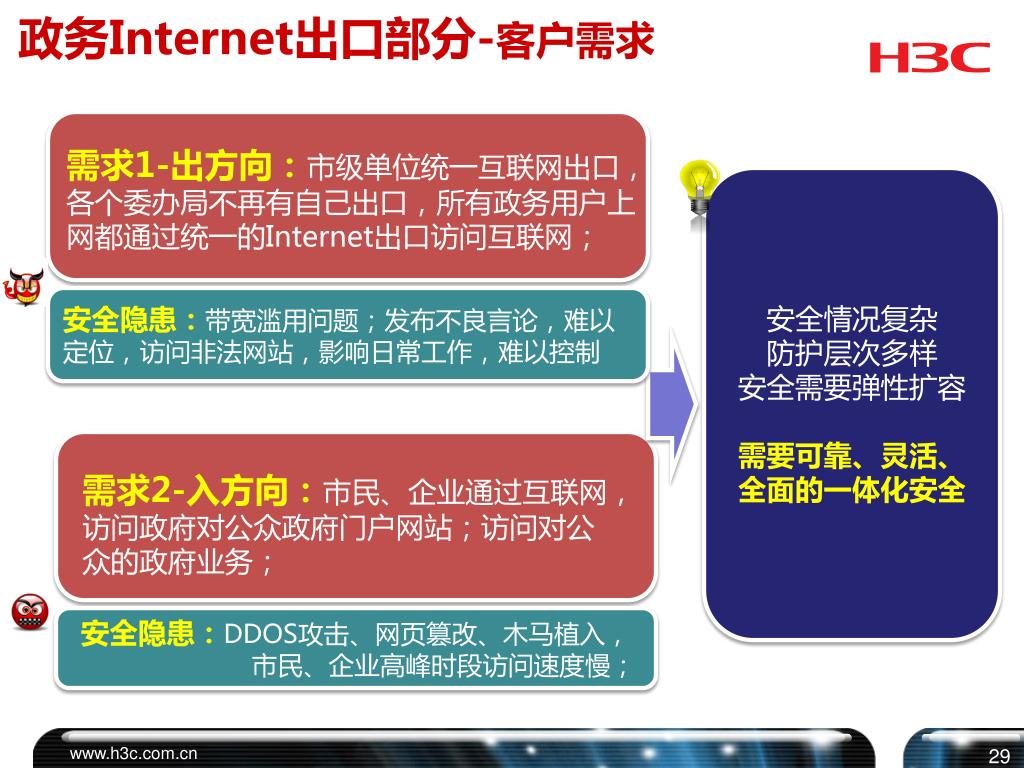

政务Internet出口部分-客户需求 需求1-出方向：市级单位统一互联网出口，各个委办局不再有自己出口，所有政务用户上网都通过统一的Internet出口访问互联网； 安全情况复杂 防护层次多样 安全需要弹性扩容 需要可靠、灵活、全面的一体化安全 安全隐患：带宽滥用问题；发布不良言论，难以定位，访问非法网站，影响日常工作，难以控制 需求2-入方向：市民、企业通过互联网，访问政府对公众政府门户网站；访问对公众的政府业务； 安全隐患：DDOS攻击、网页篡改、木马植入， 市民、企业高峰时段访问速度慢；

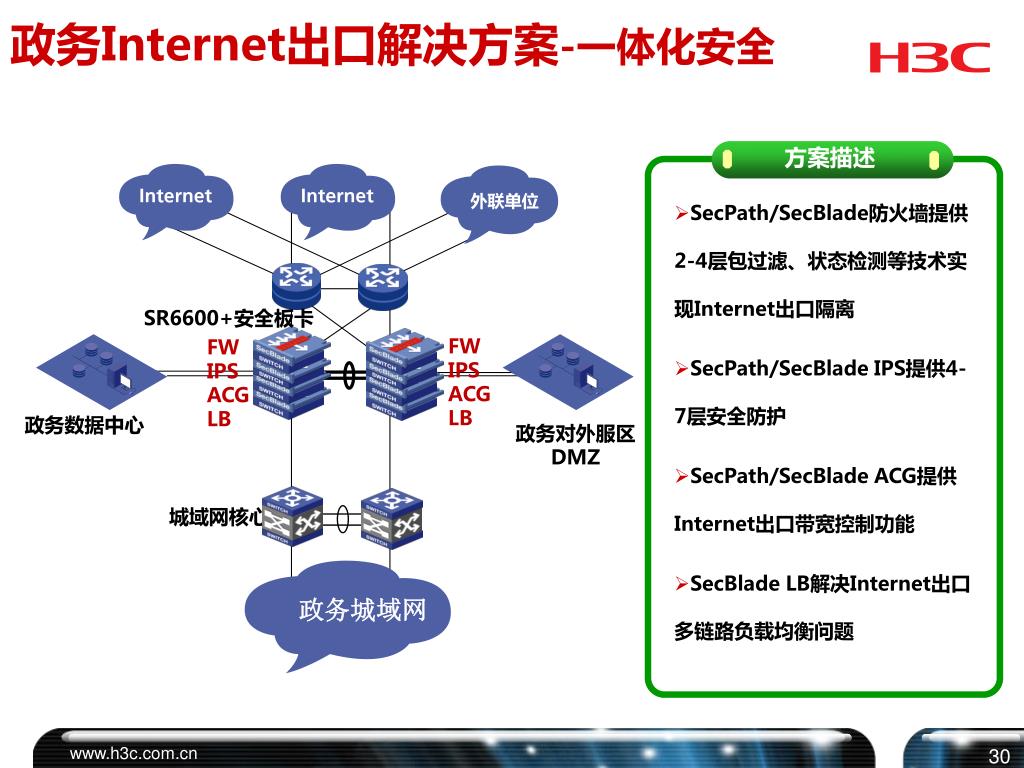

政务Internet出口解决方案-一体化安全 FW IPS ACG LB 方案描述 • SecPath/SecBlade防火墙提供2-4层包过滤、状态检测等技术实现Internet出口隔离 • SecPath/SecBlade IPS提供4-7层安全防护 • SecPath/SecBladeACG提供Internet出口带宽控制功能 • SecBladeLB解决Internet出口多链路负载均衡问题 外联单位 SR6600+安全板卡 FW IPS ACG LB 政务数据中心 政务对外服区DMZ 城域网核心 政务城域网

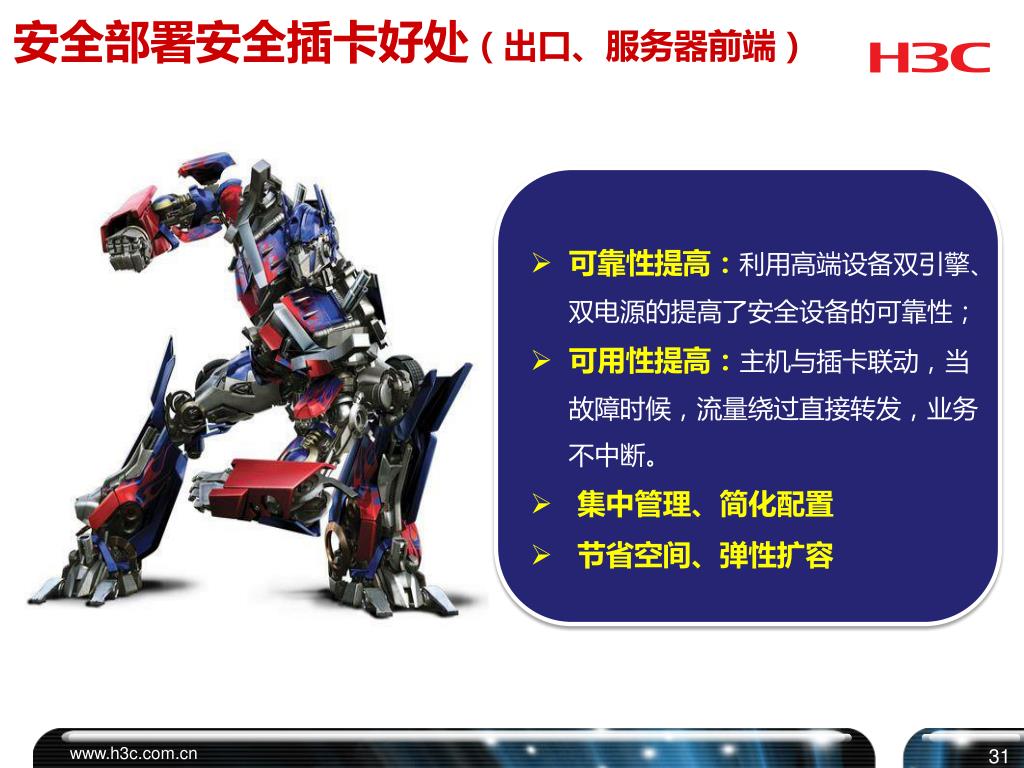

安全部署安全插卡好处（出口、服务器前端） • 可靠性提高：利用高端设备双引擎、双电源的提高了安全设备的可靠性； • 可用性提高：主机与插卡联动，当故障时候，流量绕过直接转发，业务不中断。 • 集中管理、简化配置 • 节省空间、弹性扩容
提纲 • H3C在政府行业 • 电子政务解决方案 • 典型配置 • 典型案例

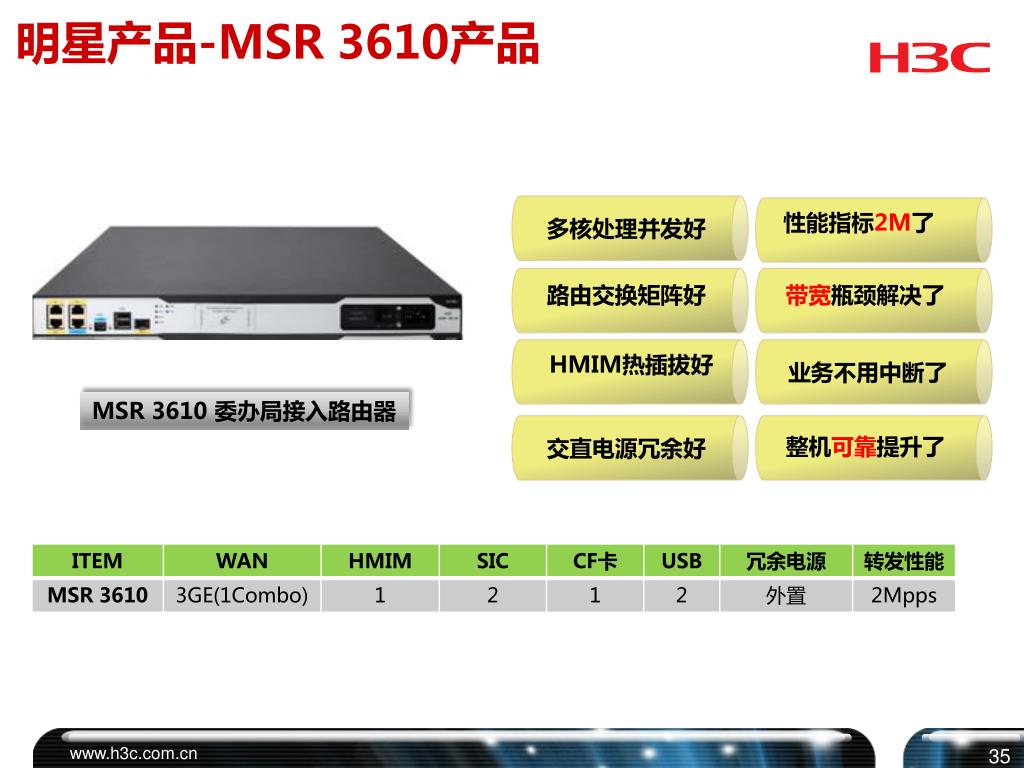

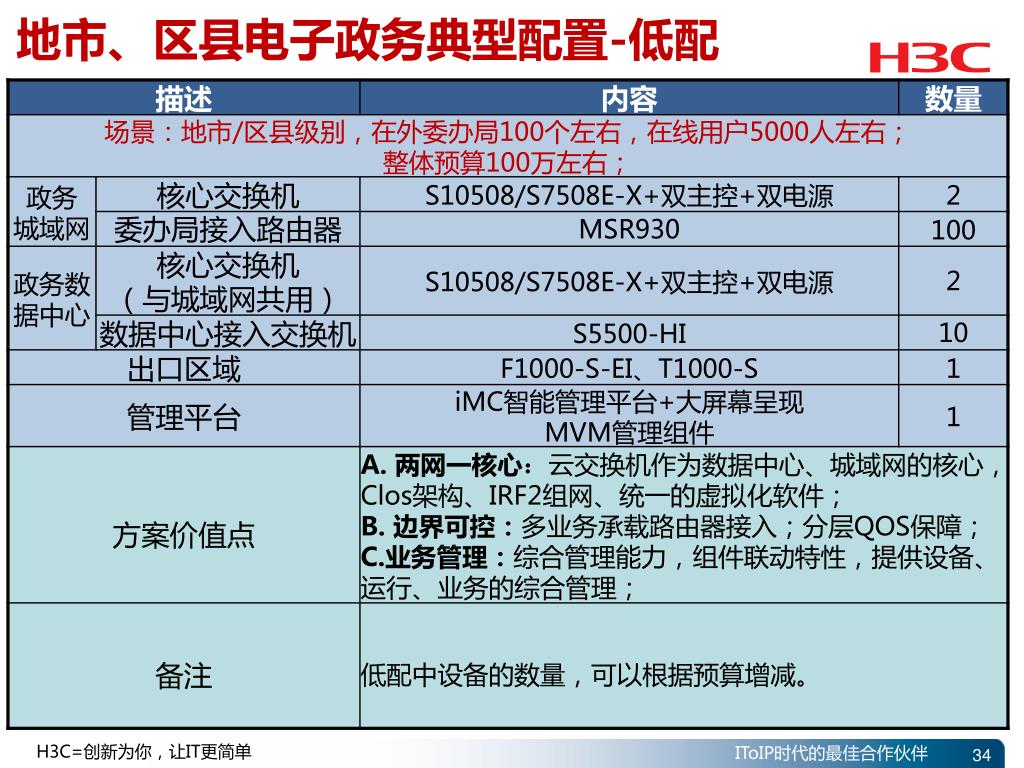

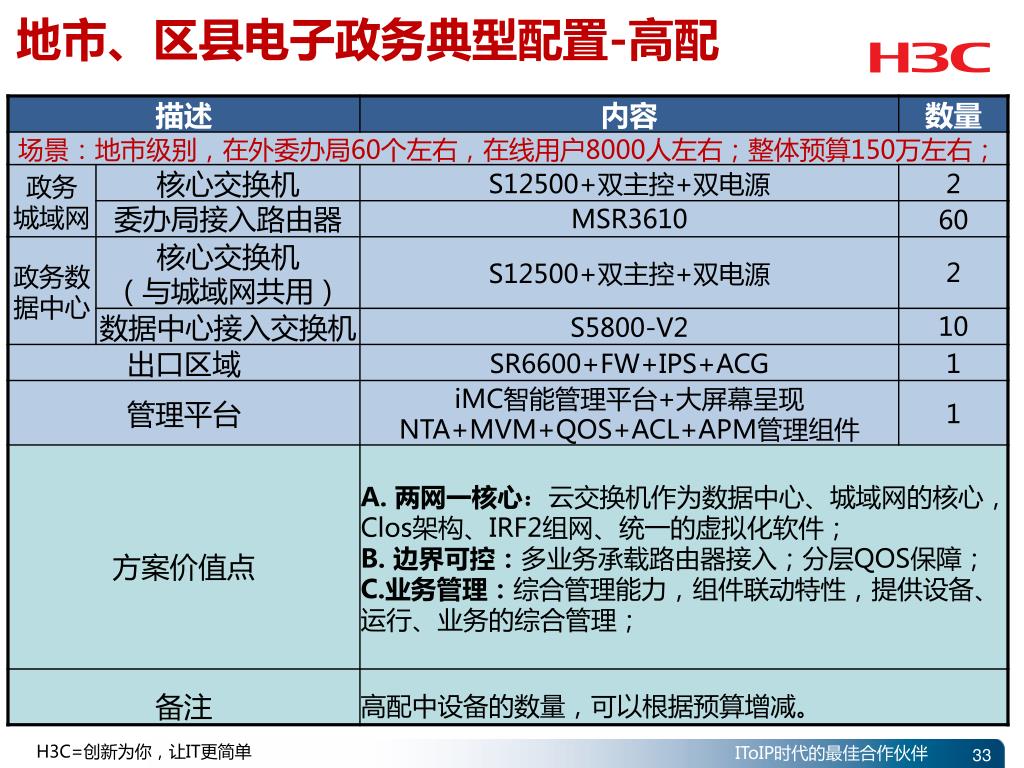

明星产品-MSR 3610产品 性能指标2M了 多核处理并发好 路由交换矩阵好 带宽瓶颈解决了 HMIM热插拔好 业务不用中断了 整机可靠提升了 交直电源冗余好 MSR 3610 委办局接入路由器
提纲 • H3C在政府行业 • 电子政务解决方案 • 典型配置 • 典型案例

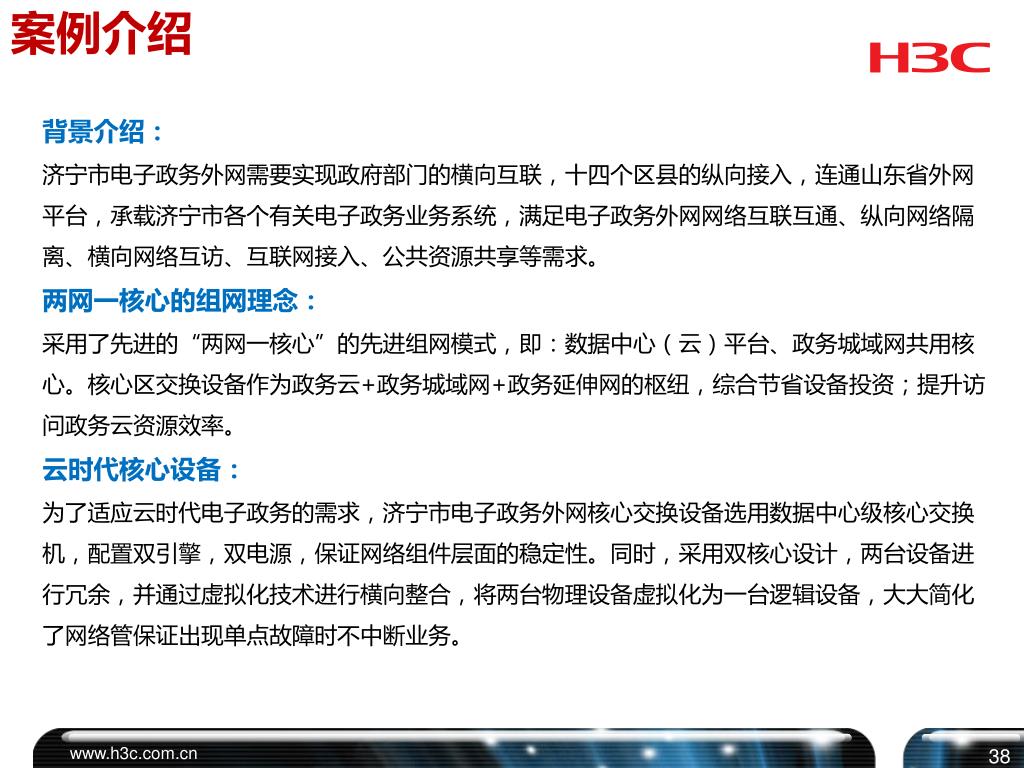

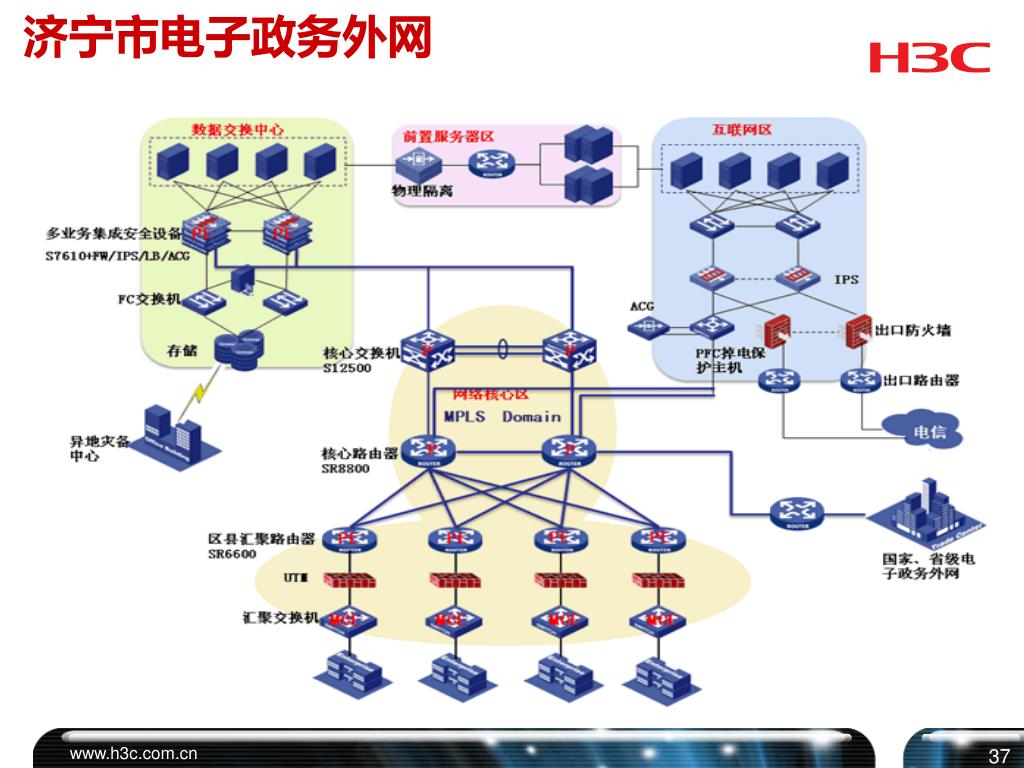

案例介绍 背景介绍： 济宁市电子政务外网需要实现政府部门的横向互联，十四个区县的纵向接入，连通山东省外网平台，承载济宁市各个有关电子政务业务系统，满足电子政务外网网络互联互通、纵向网络隔离、横向网络互访、互联网接入、公共资源共享等需求。 两网一核心的组网理念： 采用了先进的“两网一核心”的先进组网模式，即：数据中心（云）平台、政务城域网共用核心。核心区交换设备作为政务云+政务城域网+政务延伸网的枢纽，综合节省设备投资；提升访问政务云资源效率。 云时代核心设备： 为了适应云时代电子政务的需求，济宁市电子政务外网核心交换设备选用数据中心级核心交换机，配置双引擎，双电源，保证网络组件层面的稳定性。同时，采用双核心设计，两台设备进行冗余，并通过虚拟化技术进行横向整合，将两台物理设备虚拟化为一台逻辑设备，大大简化了网络管保证出现单点故障时不中断业务。
