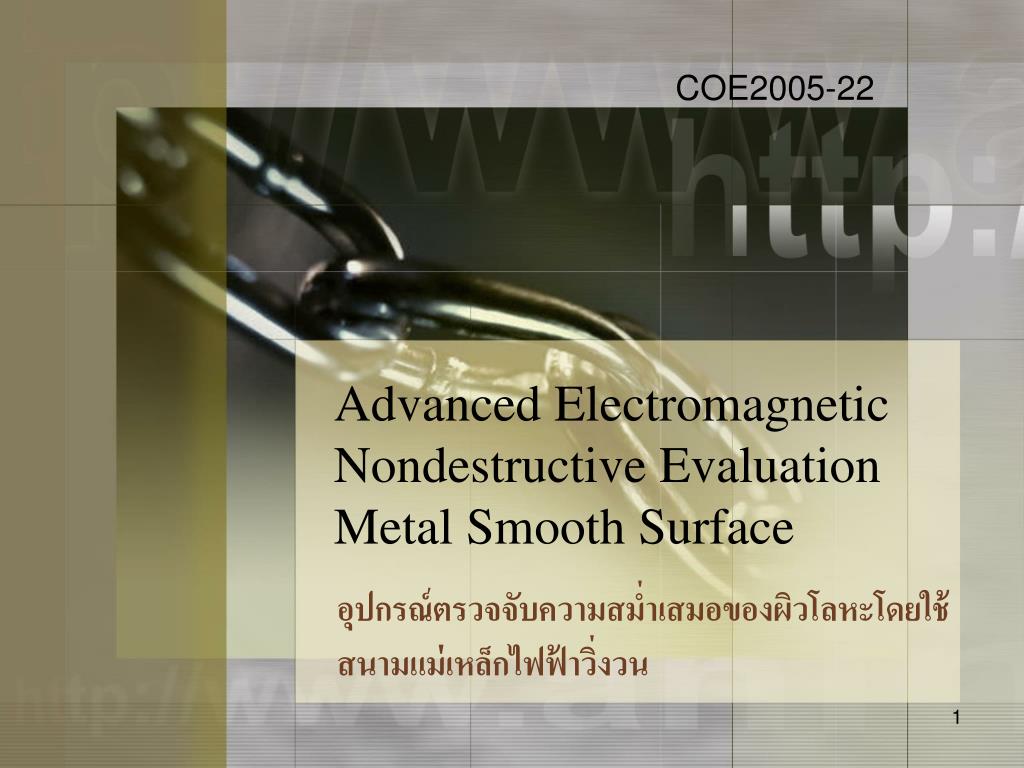

  1. COE2005-22 Advanced Electromagnetic Nondestructive Evaluation Metal Smooth Surface อุปกรณ์ตรวจจับความสม่ำเสมอของผิวโลหะโดยใช้สนามแม่เหล็กไฟฟ้าวิ่งวน

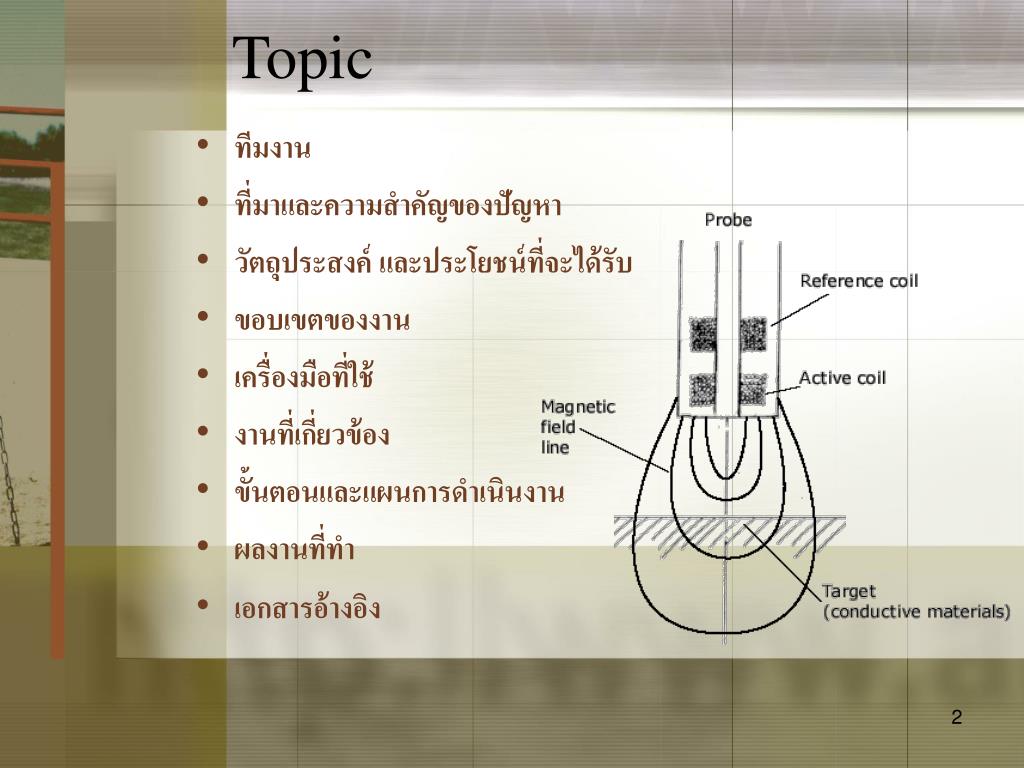

  2. Topic • ทีมงาน • ที่มาและความสำคัญของปัญหา • วัตถุประสงค์ และประโยชน์ที่จะได้รับ • ขอบเขตของงาน • เครื่องมือที่ใช้ • งานที่เกี่ยวข้อง • ขั้นตอนและแผนการดำเนินงาน • ผลงานที่ทำ • เอกสารอ้างอิง

  3. ทีมงาน

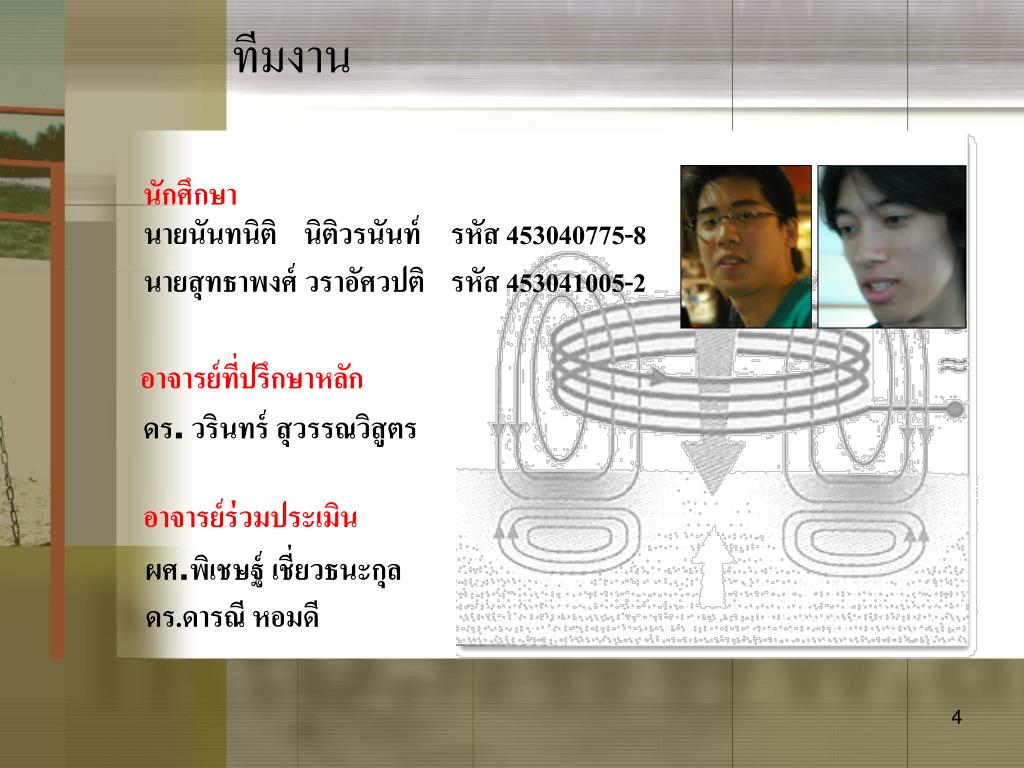

  4. ทีมงาน นักศึกษา นายนันทนิติ นิติวรนันท์ รหัส 453040775-8 นายสุทธาพงศ์ วราอัศวปติ รหัส 453041005-2 อาจารย์ที่ปรึกษาหลัก ดร. วรินทร์ สุวรรณวิสูตร อาจารย์ร่วมประเมิน ผศ.พิเชษฐ์ เชี่ยวธนะกุล ดร.ดารณี หอมดี

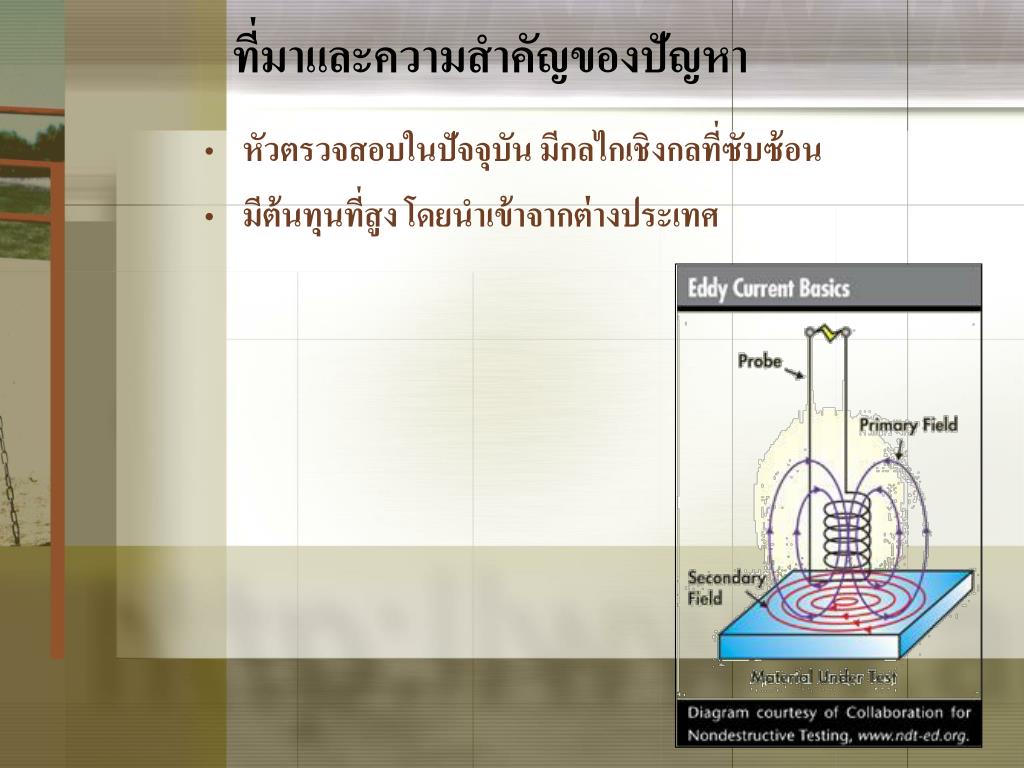

  5. ที่มาและความสำคัญของปัญหาที่มาและความสำคัญของปัญหา • หัวตรวจสอบในปัจจุบัน มีกลไกเชิงกลที่ซับซ้อน • มีต้นทุนที่สูง โดยนำเข้าจากต่างประเทศ

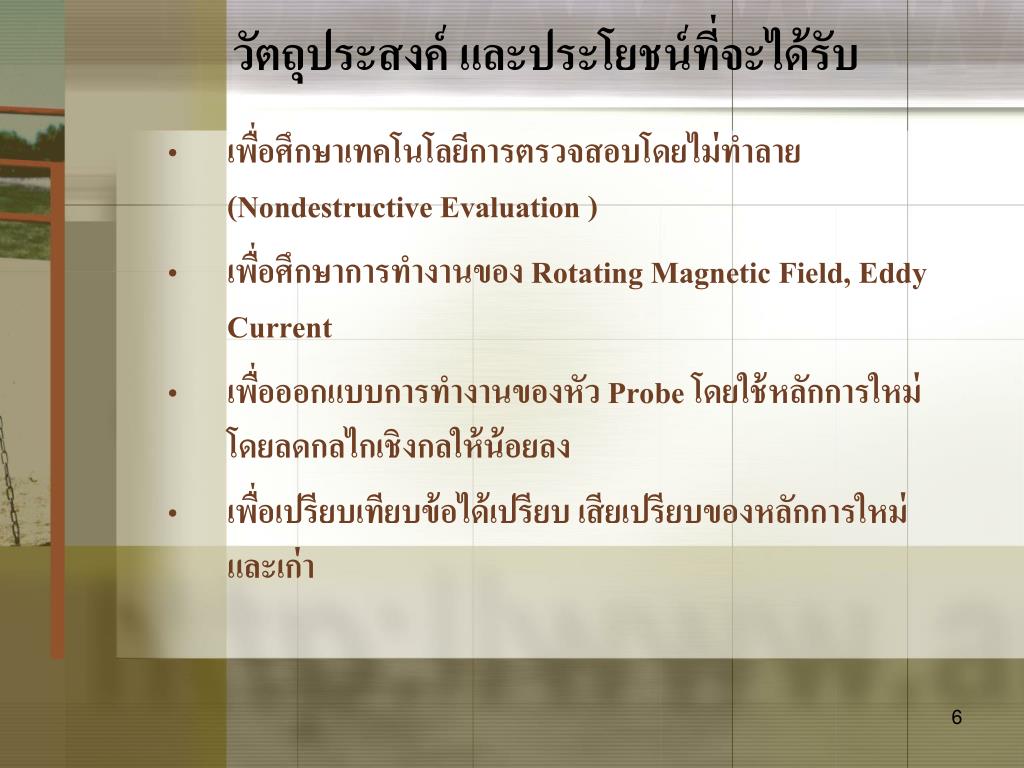

  6. วัตถุประสงค์ และประโยชน์ที่จะได้รับ • เพื่อศึกษาเทคโนโลยีการตรวจสอบโดยไม่ทำลาย (Nondestructive Evaluation ) • เพื่อศึกษาการทำงานของ Rotating Magnetic Field, Eddy Current • เพื่อออกแบบการทำงานของหัว Probe โดยใช้หลักการใหม่ โดยลดกลไกเชิงกลให้น้อยลง • เพื่อเปรียบเทียบข้อได้เปรียบ เสียเปรียบของหลักการใหม่และเก่า

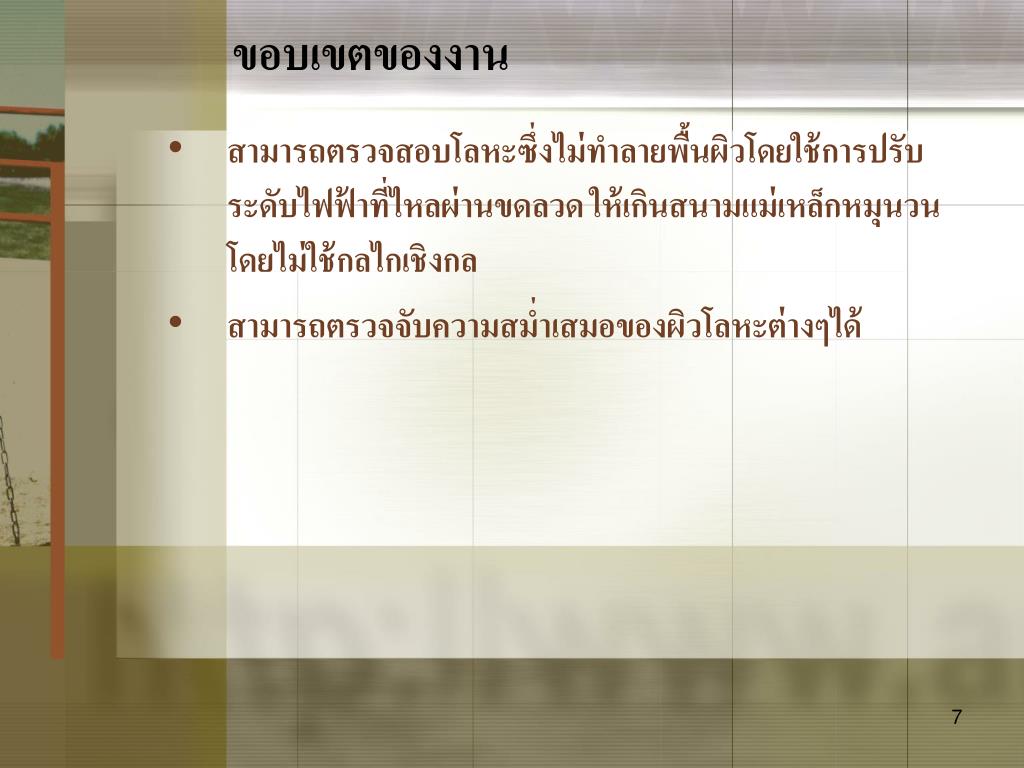

  7. ขอบเขตของงาน • สามารถตรวจสอบโลหะซึ่งไม่ทำลายพื้นผิวโดยใช้การปรับระดับไฟฟ้าที่ไหลผ่านขดลวด ให้เกินสนามแม่เหล็กหมุนวนโดยไม่ใช้กลไกเชิงกล • สามารถตรวจจับความสม่ำเสมอของผิวโลหะต่างๆได้

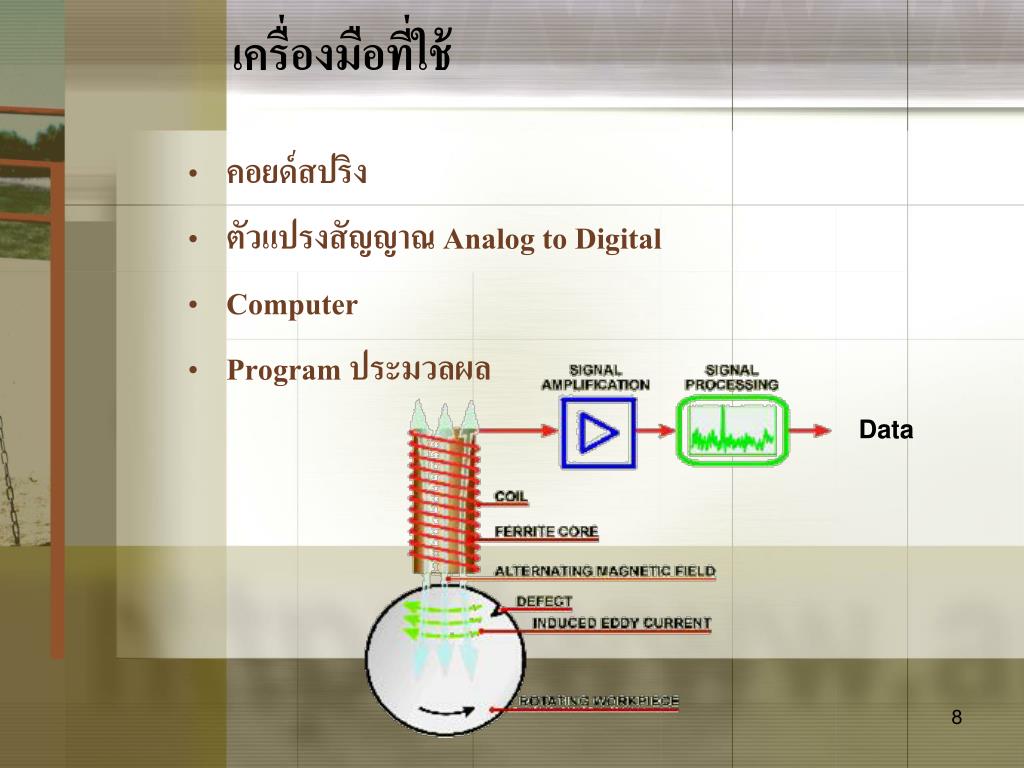

  8. เครื่องมือที่ใช้ • คอยด์สปริง • ตัวแปรงสัญญาณ Analog to Digital • Computer • Program ประมวลผล Data

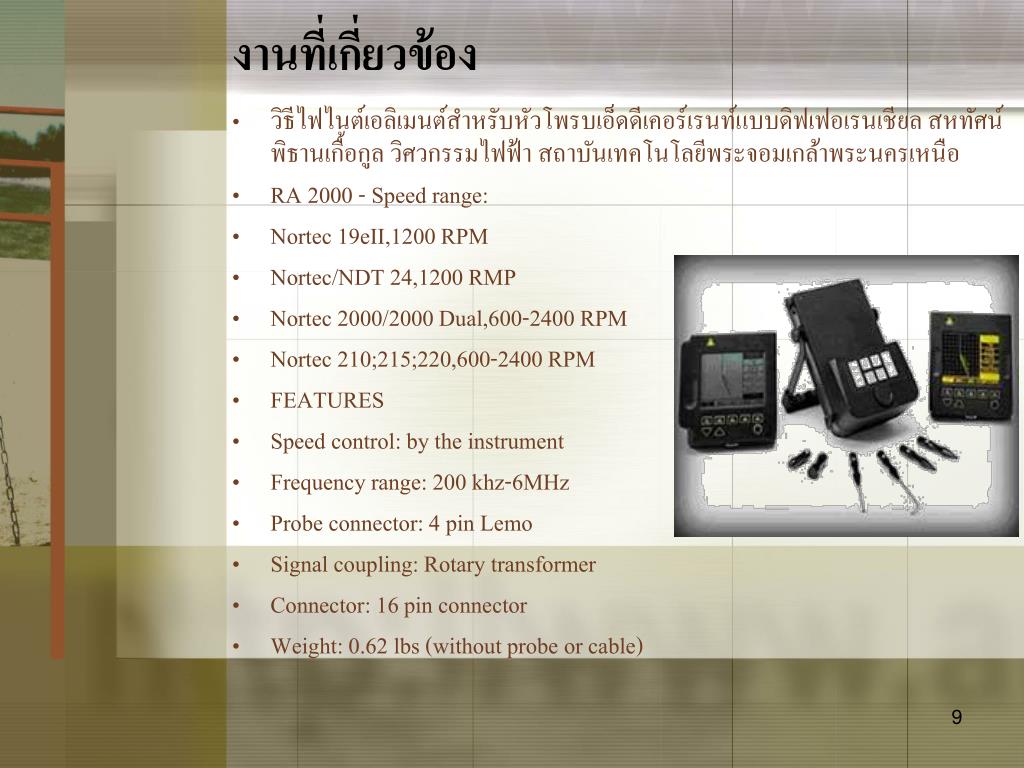

  9. งานที่เกี่ยวข้อง • วิธีไฟไนต์เอลิเมนต์สำหรับหัวโพรบเอ็ดดีเคอร์เรนท์แบบดิฟเฟอเรนเชียลสหทัศน์ พิธานเกื้อกูล วิศวกรรมไฟฟ้า สถาบันเทคโนโลยีพระจอมเกล้าพระนครเหนือ • RA 2000 - Speed range: • Nortec 19eII,1200 RPM • Nortec/NDT 24,1200 RMP • Nortec 2000/2000 Dual,600-2400 RPM • Nortec 210;215;220,600-2400 RPM • FEATURES • Speed control: by the instrument • Frequency range: 200 khz-6MHz • Probe connector: 4 pin Lemo • Signal coupling: Rotary transformer • Connector: 16 pin connector • Weight: 0.62 lbs (without probe or cable)

  10. ขั้นตอนและแผนการดำเนินงานขั้นตอนและแผนการดำเนินงาน

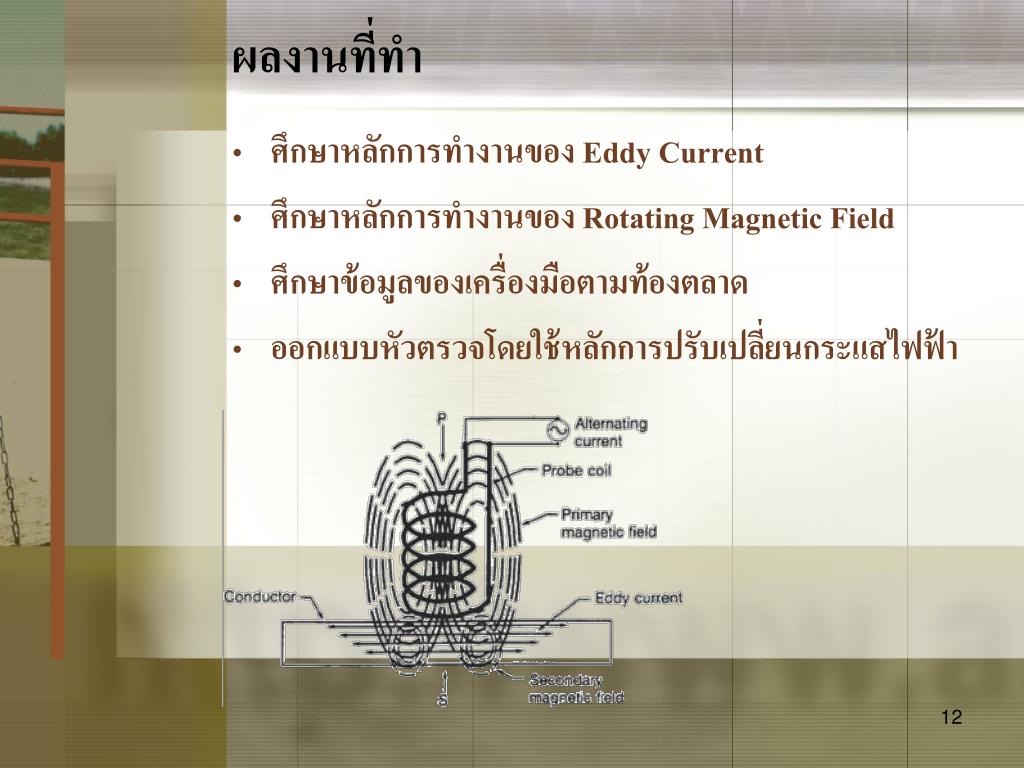

  11. ผลงานที่ทำ • ศึกษาหลักการทำงานของ Eddy Current • ศึกษาหลักการทำงานของ Rotating Magnetic Field • ศึกษาข้อมูลของเครื่องมือตามท้องตลาด • ออกแบบหัวตรวจโดยใช้หลักการปรับเปลี่ยนกระแสไฟฟ้า

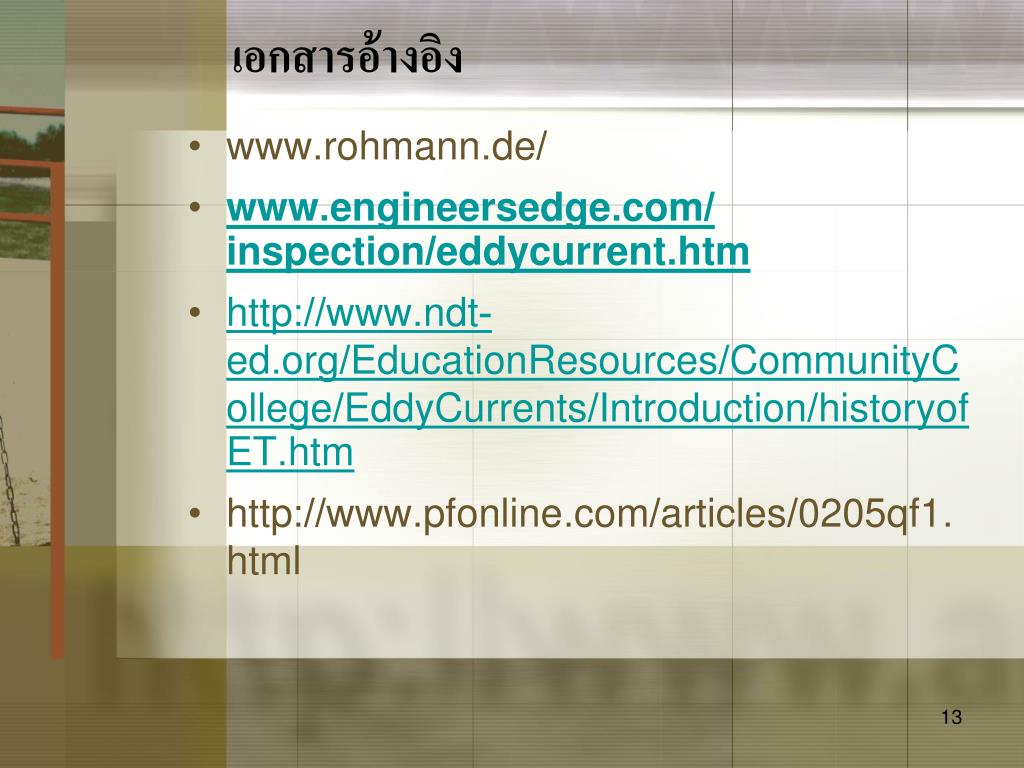

  12. เอกสารอ้างอิง • www.rohmann.de/ • www.engineersedge.com/ inspection/eddycurrent.htm • http://www.ndt-ed.org/EducationResources/CommunityCollege/EddyCurrents/Introduction/historyofET.htm • http://www.pfonline.com/articles/0205qf1.html
