  1. 박사 학위논문 - 심사 RFID 및 센서 데이터 처리를 위한 미들웨어와 EPCIS 시스템 설계 및 구현 현승렬 지도교수 : 이상정 교수님

  2. 목차 서론 이론적배경 통합시스템 구성 및 데이터베이스 설계 ALE 기반 미들웨어 설계 및 구현 EPCIS 저장소 설계 및 구현 실험 및 성능 평가 결론

  3. 1. 서론

  4. 배경 • 유비쿼터스컴퓨팅 환경 • 자동식별, 센서 네트워크, 홈 네트워크 • RFID 시스템 도입 확산 • 국방, 제조, 건설, 교통, 의료, 환경, 교육, 물류, 유통, 농축산업 • EPCglobal • ALE (Application Level Events) • EPCIS (Electronic Product Code Information Services) • RFID와센서 데이터 • 시간, 위치, 대용량

  5. 목표 • RFID와센서 데이터 통합 처리 • 통합시스템 • 캡처링응용을 포함하는 ALE기반 미들웨어 • EPCIS저장소 • 특징 • 실시간 객체 검색 • 환경 변화에 따른 객체 검색

  6. 2. 이론적 배경

  7. EPCglobal

  8. ALE(Application Level Events)기반 미들웨어 Intranet Internet

  9. ALE 인터페이스

  10. 요청에 대한 조건 정의 자료형

  11. 결과 자료형

  12. EPCIS(Electronic Product Code Information Services)

  13. 캡처 서비스

  14. EPCIS Events

  15. 비즈니스 스텝과 디스포지션 상태 출처 : FMCG(Fast Moving Customer Goods) Working Group

  16. 질의 인터페이스

  17. 질의 인수 : QueryParams ( QueryParam[])

  18. 질의 결과

  19. 3. 통합 시스템 구성 및 DB 설계

  20. 통합 시스템 구현 목표 • RFID와 센서 데이터를 동시에 처리 • 특정 장소에 도달 시 실시간으로 EPCIS 이벤트를 발생 • 실시간 객체의 위치 파악이 가능 • 객체의 포함 관계를 유연하게 표현 가능 • 자료의 저장 공간을 최소한으로 유지

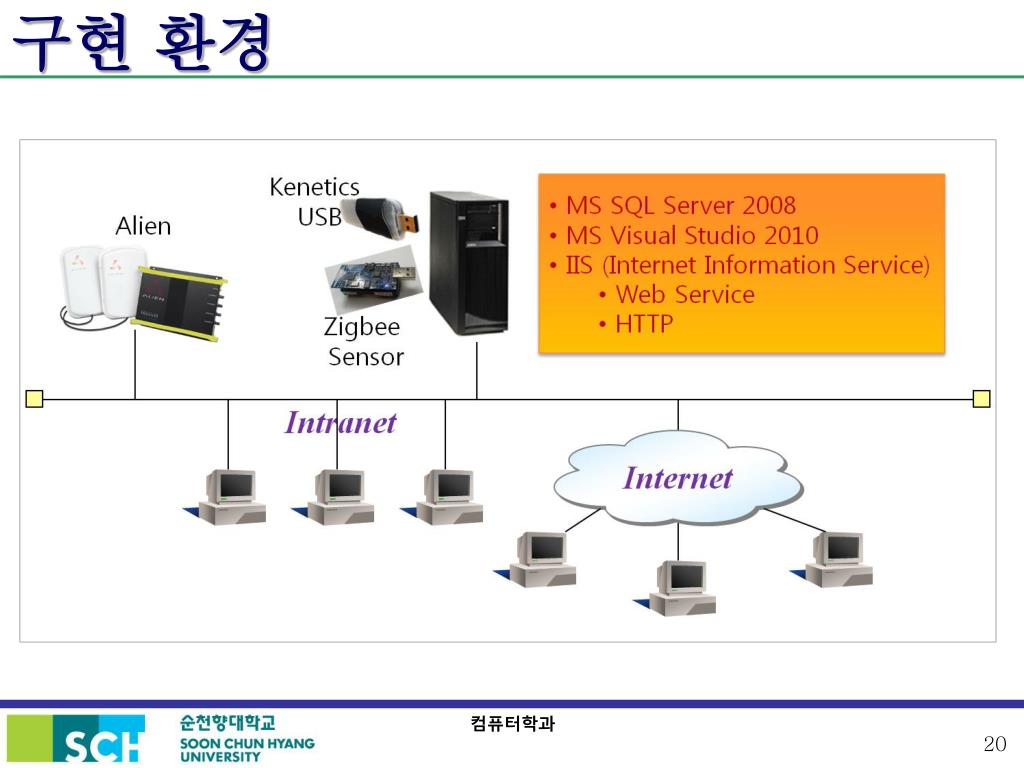

  21. 구현 환경

  22. 전체 시스템 구성도

  23. 데이터베이스 구성

  24. 뷰목록

  25. 전체 모듈과 클래스 구조

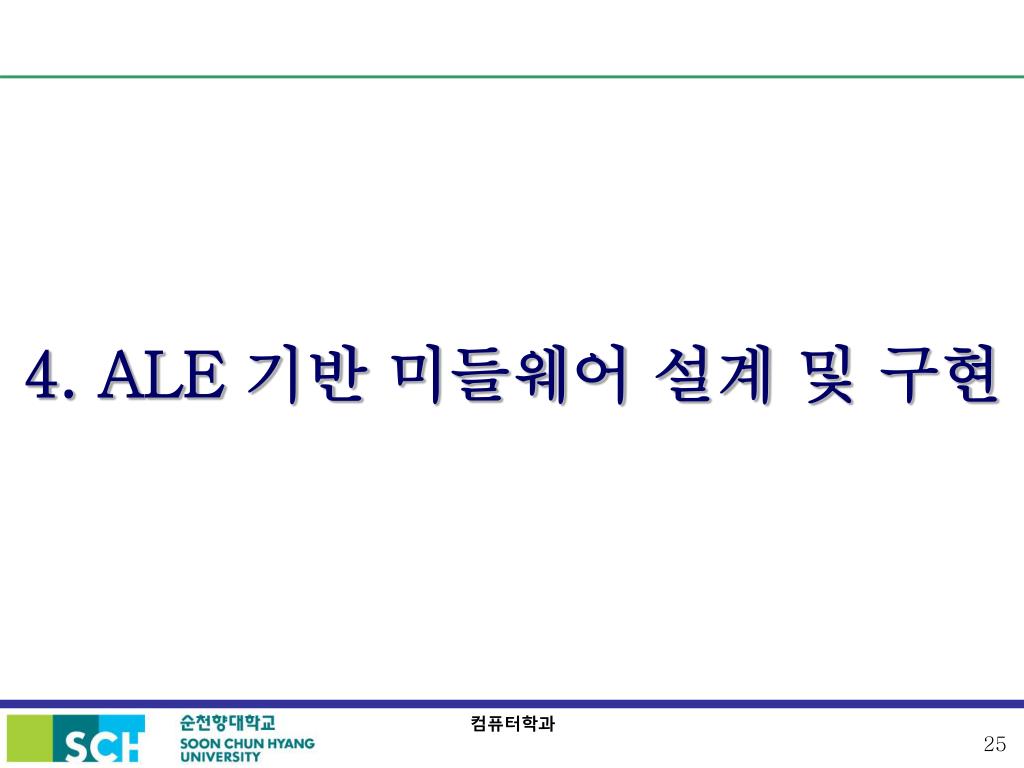

  26. 4. ALE 기반 미들웨어 설계 및 구현

  27. ALE 기반 미들웨어 구현 목표 • EPCglobal ALE 표준을 준수 • 새로운 장치의 추가를 용이 • 센서 장치를 사용 가능 • 실시간 처리를 위해 장치에 대한 지속적인 모니터링을 수행 (Capturing Application) • 특정 장소에 EPCIS 이벤트를 설정하고 객체가 도착하는 즉시 EPCIS 이벤트 자료를 생성

  28. ALE 읽기 서비스 작업 흐름

  29. 새로운장치의 추가

  30. 태그 자료 정제

  31. 센서 자료 정제

  32. Select 구문 생성 알고리즘

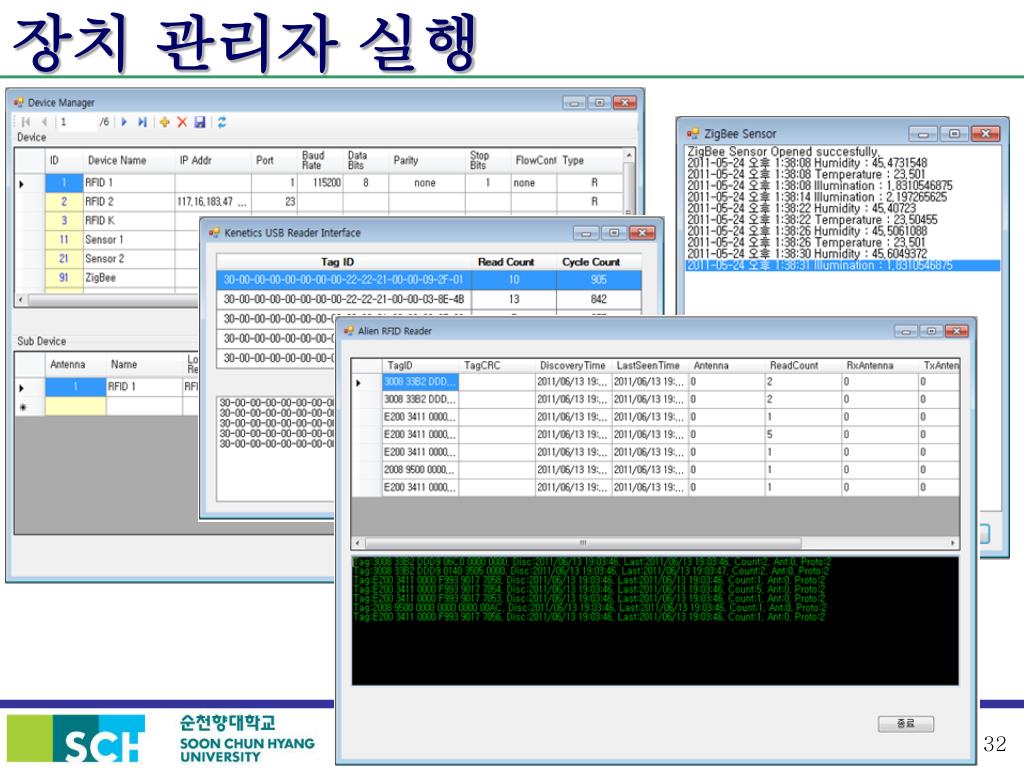

  33. 장치 관리자 실행

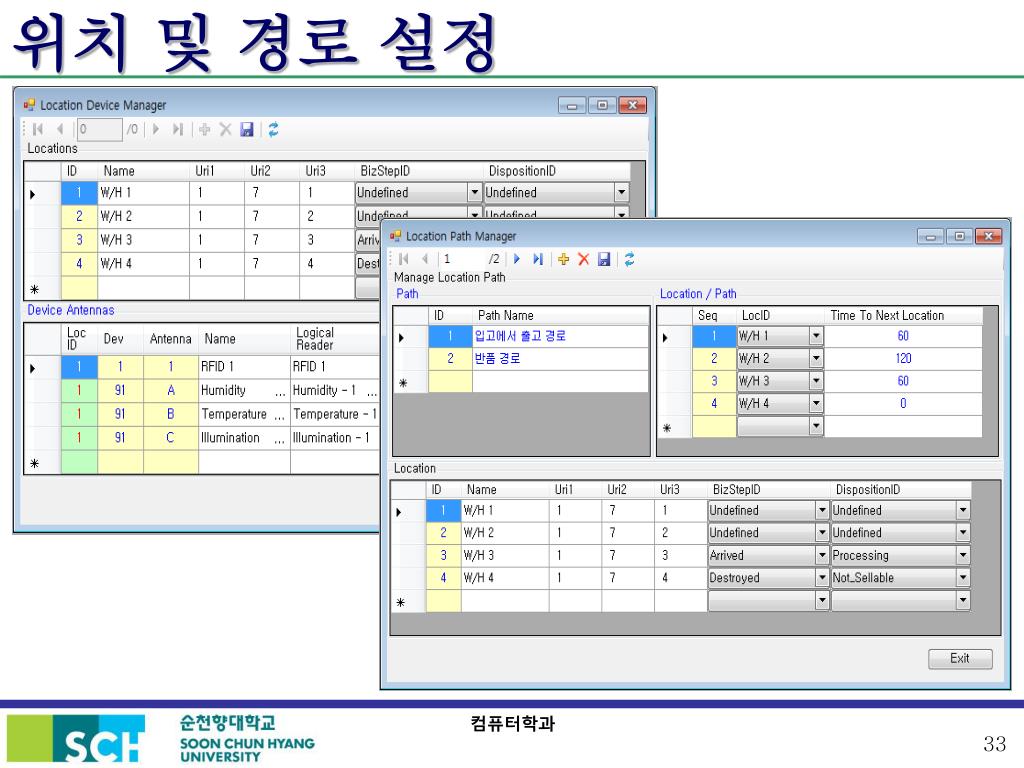

  34. 위치 및 경로 설정

  35. 읽기서비스 제공 화면

  36. 5. EPCIS 저장소 설계 및 구현

  37. EPCIS 저장소 구현 목표 • EPCglobal EPCIS 표준을 준수 • 포함 관계의 물품에 대한 위치 지정 시 상위 물품에 대한 정보만 저장함으로써 저장 공간의 효율을 높인다. • 센서 데이터 처리를 위한 확장 모델을 구현 • 환경 정보 변화에 따른 객체 질의가 가능

  38. EPCIS 서비스 작업 흐름

  39. Select 구문 생성 알고리즘

  40. 센서데이터 처리 • EPCIS 이벤트 타입은 저장소와 응용 프로그램 간에 인수로 주고받는 자료 형 • 표준 외의 부가적인 정보는 이벤트 타입의 <<Extension Point>> 부분에 추가 가능 • EQ_Sensor.Type형식을 추가 • Temperature, Humidity, Illumination • 이 이름은 DevAntenna 테이블의 DevSubName 필드에 이미 저장 <Sensor Name="Humidity">72.92</Sensor>

  41. 캡처 서비스 실행

  42. 질의 인터페이스 실행 (웹 서비스)

  43. 6. 적용 실험 및 성능 평가

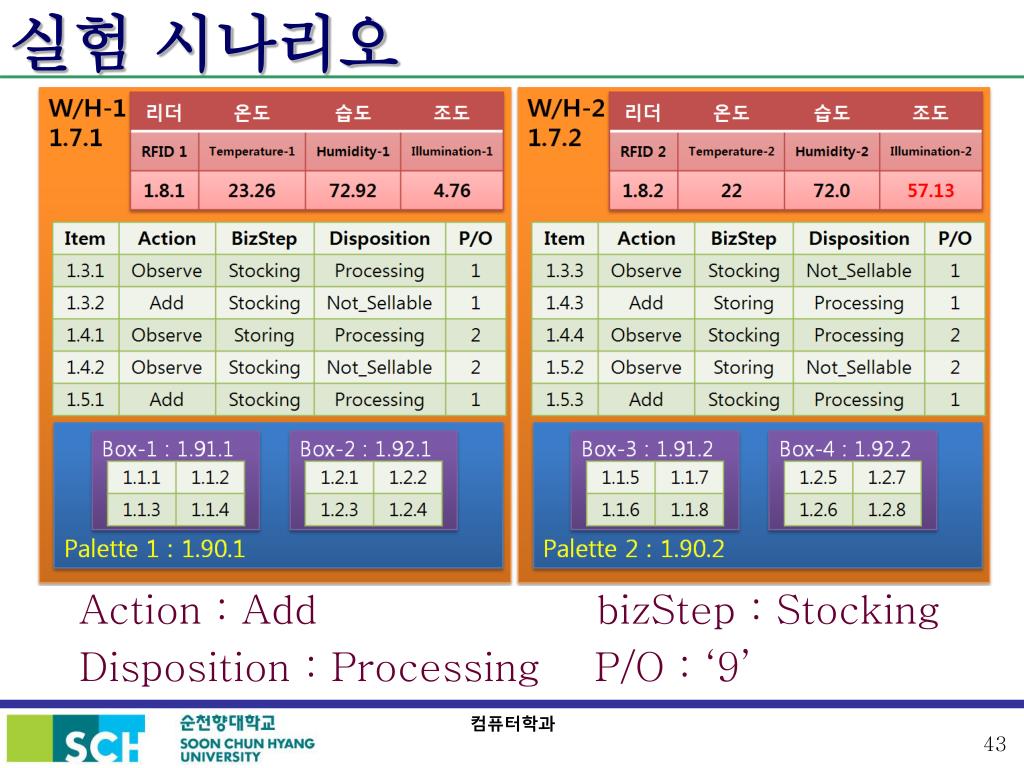

  44. 실험 시나리오 Action : Add bizStep : Stocking Disposition : Processing P/O : ‘9’

  45. 실험의 종류 • RFID와 센서 장치에서 ALE를 이용한 읽기 • 트랜잭션과 디스포지션관련 EPCIS질의 • 포함 관계 EPCIS질의 • 센서 포함 EPCIS질의

  46. ALE 미들웨어 실험 프로그램

  47. 1. RFID와 센서 장치에서 ALE를 이용한 읽기 RFID 장치 “RFID 1”과 센서 장치 “Humidity-1”, “Temperature-1”, “Illumination-1”로부터 15초 마다 자료를 전송해주는 subscribe메서드를 실행

  48. ECSpec : 실행 조건

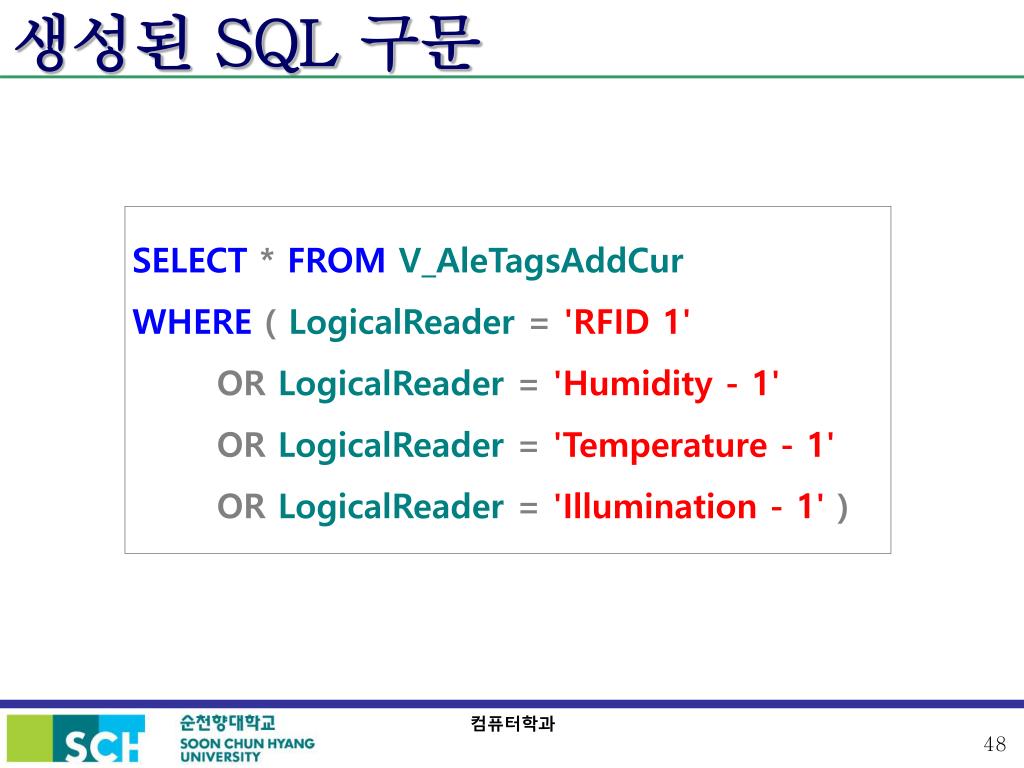

  49. 생성된 SQL 구문

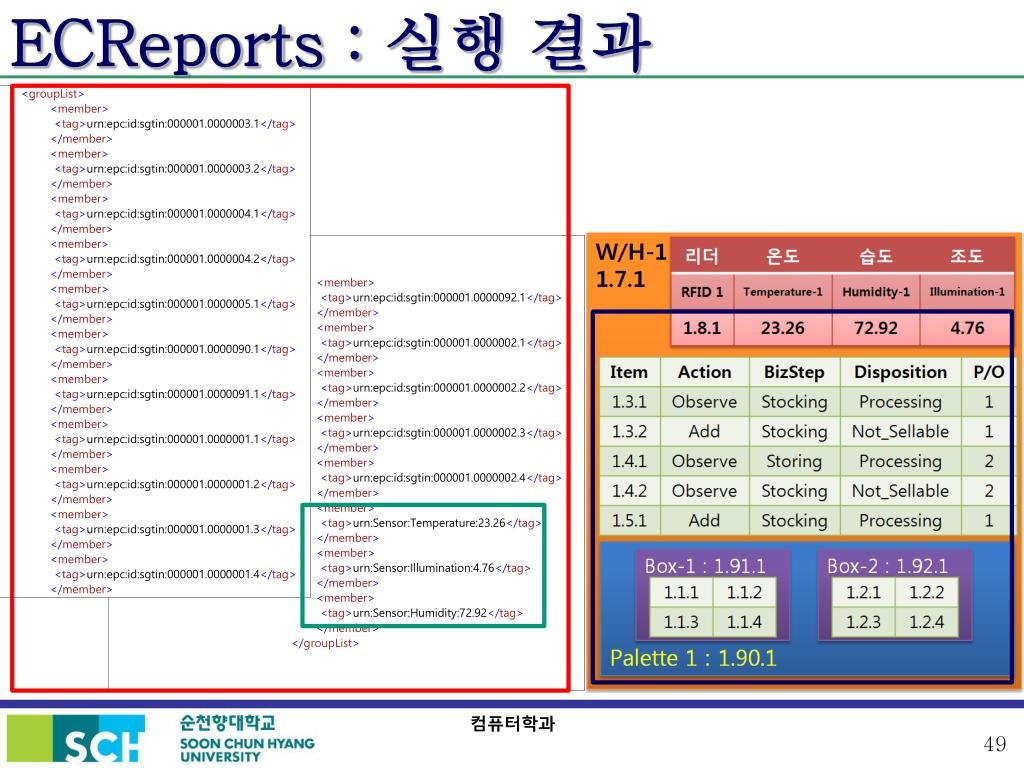

  50. ECReports : 실행 결과
