  1. 국내외 내진설계기준 비교 박 두 희 전임강사 한양대학교 토목공학과 재해대책기술위원회 2006년 2월 17일 건설기술관

  2. 지반진동 예측 국지적 지반증폭현상 • 지반응답해석 • 내진설계기준 암반, 기반암에서의 지반진동 지진재해분석도 • 다양한 재현주기 •  지진의 불확실성 • 발생 위치 • 크기 (규모) • 파괴 메커니즘 • 전파경로

  3. 응답스펙트럼 Maximum response of a SDOF at a given damping ratio (commonly, x≈5%) as a function of the natural frequency.

  4. 응답스펙트럼 Quiz 0초에서의 스펙트럴 가속도가 의미하는 것은?

  5. 지반증폭현상 1.5 km Yerba Buena Treasure Island Loose Fill and Soft Clay Weak Rock 88m Loma Prieta Earthquake M = 7.1, 1989

  6. 국내외 내진설계기준 우리나라 내진설계 기준 미국 내진설계 기준 1978년 ATC 3-06 1991년 UBC 1991년 NEHRP Provisions 내진설계기준연구(II), 1997 도로교표준시방서, 2000 건축구조설계기준, 2005 1994년 NEHRP Provisions 1997년 UBC 1997년 UBC 1997년 NEHRP Provisions 참고 NEHRP: National Earthquake Hazard Reduction Program UBC: Uniform Building Code IBC: International Building Code

  7. 내진설계 순서 • 미국: 1997 UBC • 미국: 2000 IBC • 건교부 내진설계기준(II)

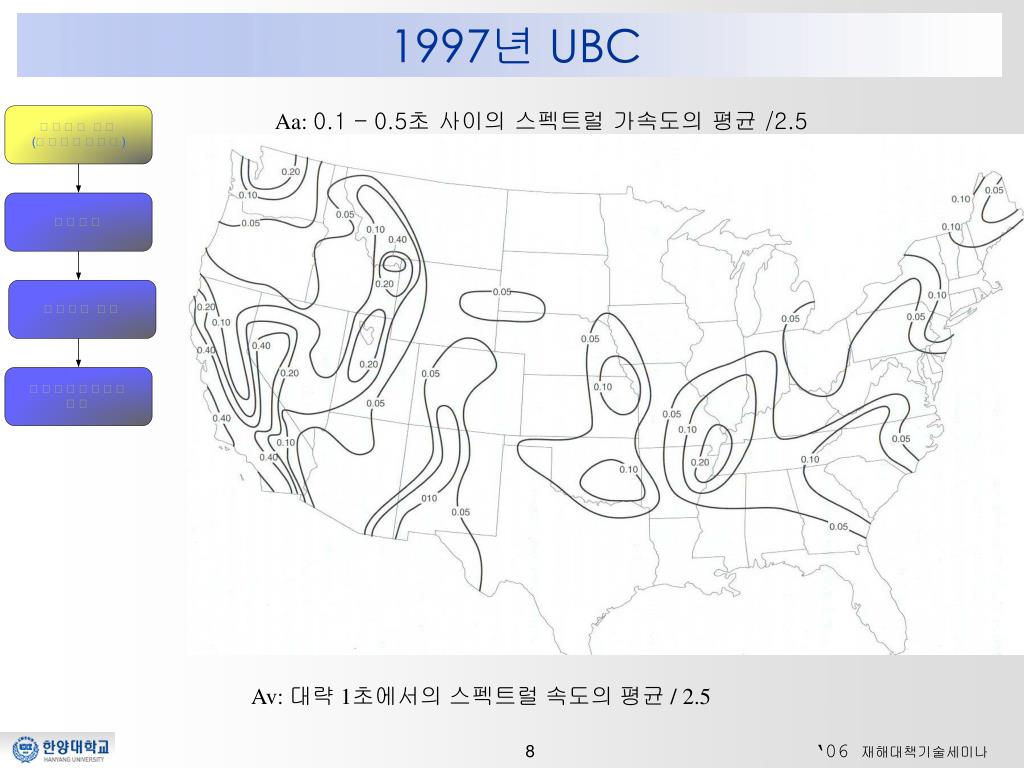

  8. 1997년 UBC Aa: 0.1 – 0.5초 사이의 스펙트럴 가속도의 평균 /2.5 Av: 대략 1초에서의 스펙트럴 속도의 평균 / 2.5

  9. 1997년 UBC

  10. 1997년 UBC Fa (단주기 증폭 계수 - 0.1~0.5초 ) Fv (중장주기 증폭계수 - 대략 1초 ) Fa Fv

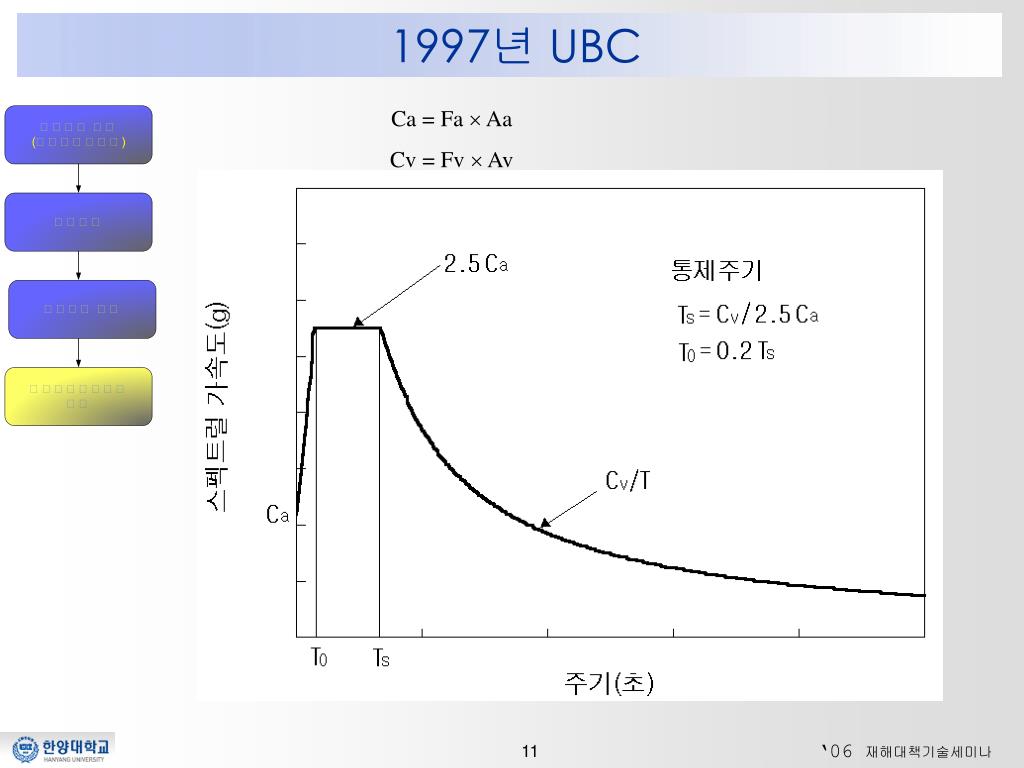

  11. 1997년 UBC Ca = Fa  Aa Cv = Fv  Av

  12. 2000년 IBC 재현주기 2500년인 지진에 대한 최대지반진동가속도 기본:재현주기 2500년재현주기 500년 지반진동변수최대지반진동가속도 (PGA) 0.2, 0.3, 1.0초에서의 스펙트럴 가속도

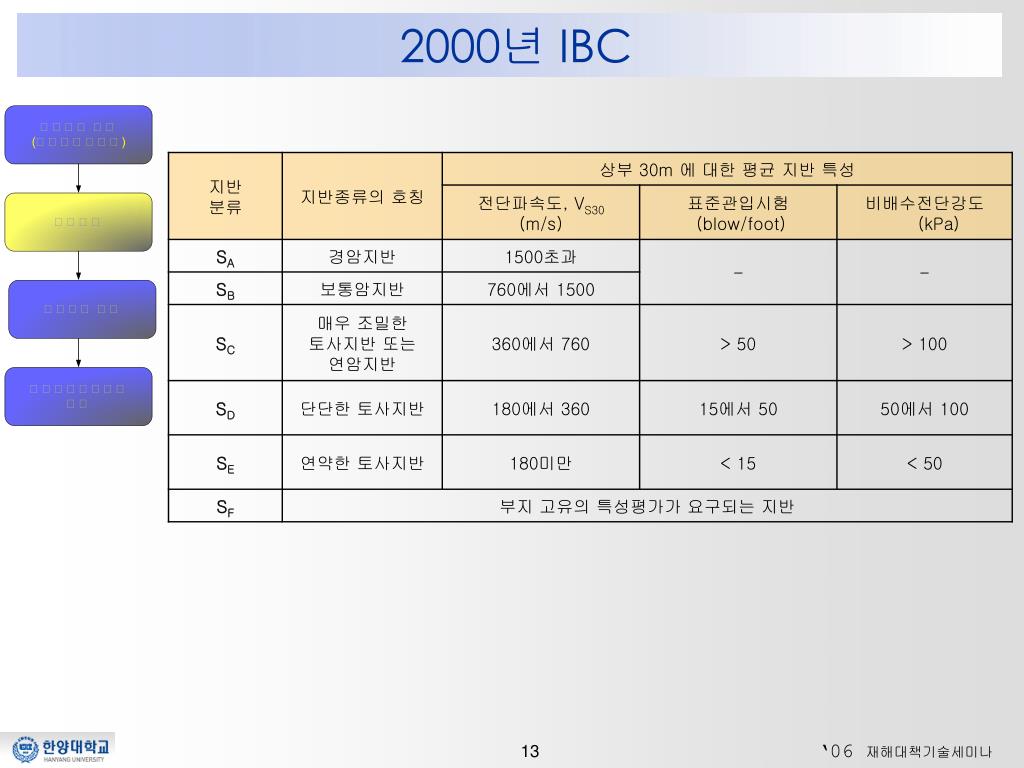

  13. 2000년 IBC

  14. 2000년 IBC Fa (단주기 증폭 계수 - 0.1~0.5초 ) Fv (중장주기 증폭계수 - (대략 1초 ) Fa Fv

  15. 2000년 IBC SMS = FaSS SM1=FvS1 T0 = 0.2SM1/SMS TS = SM1/SMS 설계 응답스펙트럼 SDS = SMS2/3 SD1 = SM12/3

  16. 내진설계기준연구(II) 재현주기: 50년 100년 200년 500년 1000년 2400년

  17. 내진설계기준연구(II) PGA = Z  I

  18. 내진설계기준연구(II)

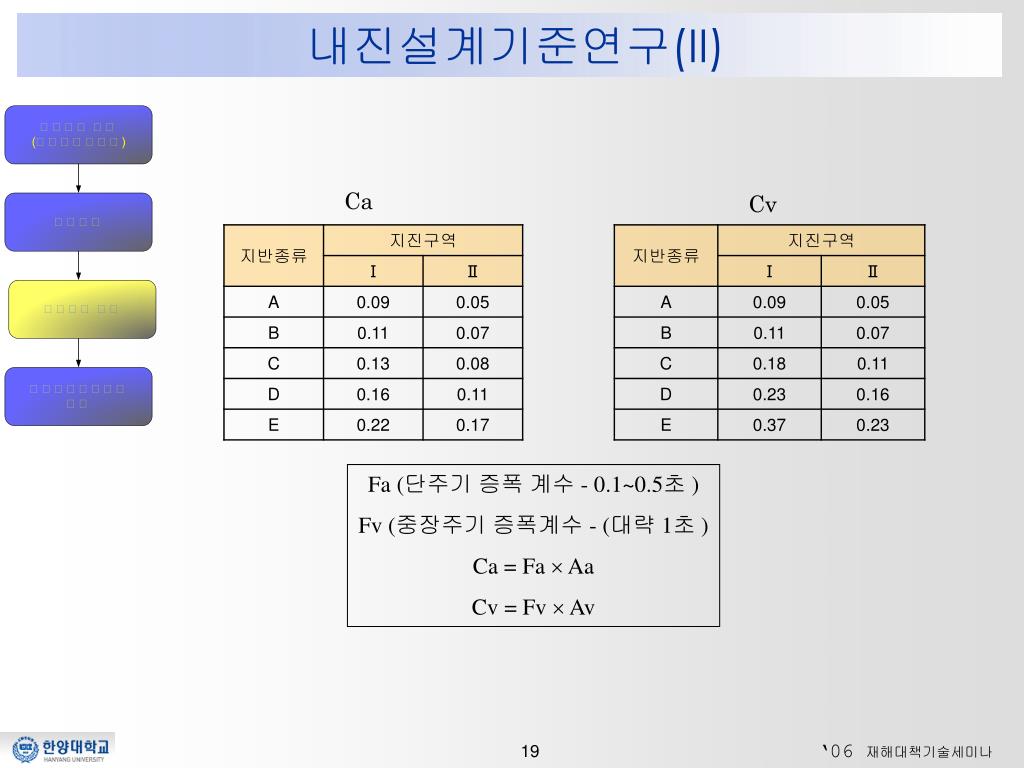

  19. 내진설계기준연구(II) Ca Cv Fa (단주기 증폭 계수 - 0.1~0.5초 ) Fv (중장주기 증폭계수 - (대략 1초 ) Ca = Fa  Aa Cv = Fv  Av

  20. 내진설계기준연구(II) Ca = Fa  Aa Cv = Fv  Av

  21. 요약 • 국내외 내진설계기준 비교 • 지진재해 규명 • 지진재해분석도 또는 행정구역 구분 사용 가능 • 최대지반진동가속도를 이용 • 지반분류 • 미국과 동일 (30m 깊이까지의 평균 강성) • 지진계수 • 미국 1997년 UBC 기준과 거의 동일 • 설계응답스펙트럼 • 미국 1997년 UBC 기준과 동일

  22. 감사합니다
