Vstupní zařízení

1. Vstupní zařízení Střední odborná škola Otrokovice Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je ing. Miroslav Hubáček. Dostupné z Metodického portálu www.rvp.cz, ISSN: 1802-4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze. www.zlinskedumy.cz

2. Charakteristika 1 DUM

3. Náplň výuky Vstupní zařízení Charakteristika vstupních zařízení Klávesnice Myš Scanner Mikrofon Kamera

4. vstupní zařízení je hardware, kterým zadáváme data do počítače, případně do jiného zařízení • slouží jako součást uživatelského rozhraní • může ale jít například i o specializované teplotní a jiné senzory nebo čtečky čárových kódů • vstupní zařízení můžeme rozdělit do následujících kategorií • textová vstupní zařízení • zařízení s ukazatelem (polohovací zařízení) • zařízení pro snímaní dokumentů • zařízení pro snímání zvuku a obrazu • herní zařízení Vstupní zařízení

5. Počítačová klávesnice • je odvozená od klávesnice psacího stroje či dálnopisu • je určena ke vkládání znaků a ovládání počítače • standardní počítačová klávesnice je napájena z počítače a komunikuje s ním po sériové sběrnici • klávesnice má na vrchní straně tlačítka, zvané klávesy • ve většině případů stisk klávesy způsobí odeslání jednoho znaku některé klávesy slouží jen jako předvolba, odeslání některých symbolů pak vyžaduje stisk či držení několika kláves současně nebo postupně • rozložení kláves je upraveno mezinárodní normou ISO/IEC 9995 Klávesnice

6. klávesy lze rozdělit do těchto skupin: • základní alfanumerickéklávesy – obsahuje klávesy 26 písmen, mezerník, klávesy s interpunkcí a klávesy s číslicemi • klávesy numerickéklávesnice – obsahuje klávesy s číslicemi, desetinnou tečku, klávesy využitelné pro 4 základní aritmerické operace, druhou klávesu Enter a klávesu Num Lock pro změnu funkce číselných kláves • funkčníklávesy – mají označení F1 – F12 a nalezneme je v horní části klávesnice • slouží k řízení programů a jejich funkce je určena konkrétním softwarem • speciálníklávesy (Delete, Home, PgUp…) • klávesy určené pro konkrétní operační systém, např. Microsoft Windows Skupiny kláves

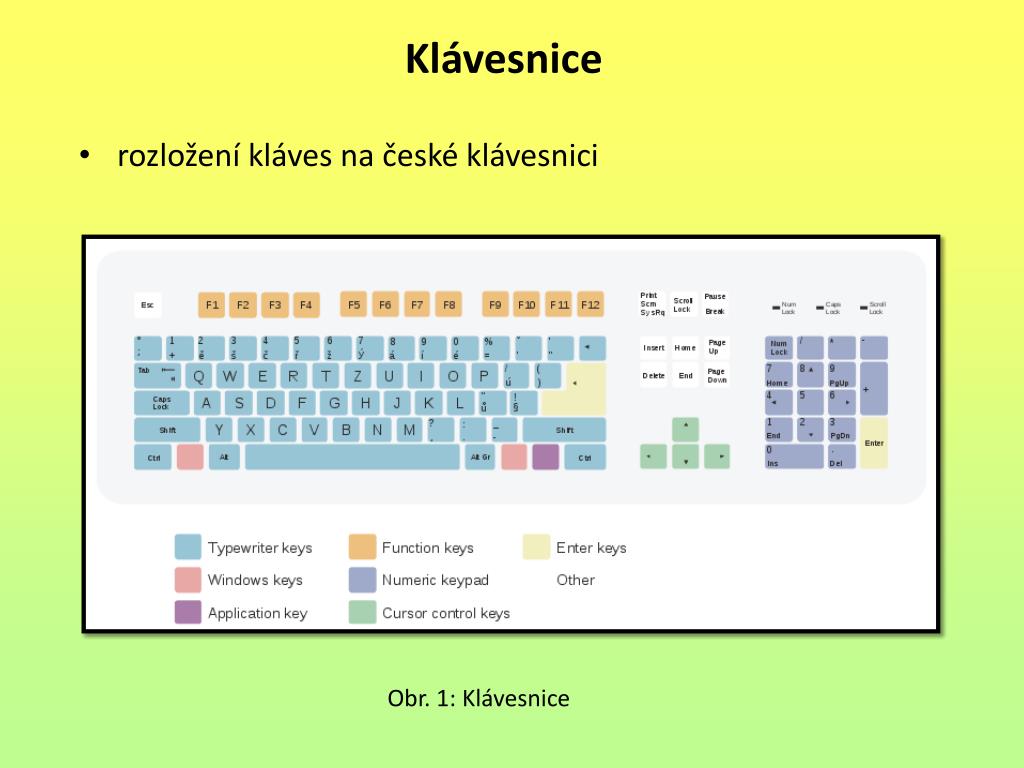

7. rozložení kláves na české klávesnici Klávesnice Obr. 1: Klávesnice

8. Počítačová myš • polohovací zařízení, které převádí informace o svém pohybu po povrchu plochy do počítače • to se projeví na monitoru jako pohyb kurzoru • myš má jedno či více tlačítek a může obsahovat jedno nebo více koleček pro usnadnění pohybu v dokumentu • na spodní straně se nachází zařízení snímající pohyb • myš byla vynalezena Douglasem Engelbartem ve Stanfordském výzkumném institutu v roce 1963 • vkomerčním prostředí pak myš prosadila jako první californská firma Apple v roce 1982 • myš optickou s LED technologií vynalezl jí Steve Kirsch v roce 1980 Myš

9. mechanická a optomechanická myš • kulička umístěná uvnitř myši se třením o podložku uvádí do pohybu, její otáčení snímají dva k sobě kolmé válečky • otáčení obou válečků je snímán optoelektronickými čidly • optická myš • zdrojem světla je LED dioda nebo laserová dioda • odražený paprsek je snímán fotodiodami nebo dokonalejším optickým snímačem • způsoby připojení myši • sériový port – RS232 • PS/2 • USB • bezdrátově Principy počítačových myší Obr. 2: Principy snímání

10. vstupní zařízení běžně používané u notebooků • jeho účelem je pohybovat kurzorem po obrazovce podle pohybů uživatelova prstu • jde o náhradu za počítačovou myš • pracuje na principu snímání elektrické kapacity prstu nebo kapacity mezi senzory • kapacitní senzory obvykle leží podél horizontální a vertikální osy touchpadu • poloha prstu je pak zjištěna ze vzorků kapacity z těchto senzorů • u touchpadu se obvykle nacházejí • tlačítka podobně jako na • počítačové myši Touchpad Obr. 3: Touchpad

11. vstupní zařízení umožňující převedení fyzické 2D nebo 3D předlohy do digitální podoby pro další využití, většinou pomocí počítače • stolní scanner • předloha se pokládá na sklo, pod nímž projíždí strojově • ovládané snímací rameno • princip je podobný jako u  • kopírovacího stroje • nevýhodou je zejména možnost • snímání jen relativně tenkých • předloh Scanner Obr. 4: Scanner

12. mikrofon je zařízení, které slouží k proměně akustické energie na energii elektrickou • elektrický signál lze dále zpracovávat a uchovávat • mikrofony se dělí podle způsobu, jakým převádějí zvuk na elektrický signál • dynamické • kondenzátorové • elektretové, podobné • kondenzátorovým • k počítači se připojují • konektorem typu jack Mikrofon Obr. 5: PC mikrofon

13. webová kamera (webkamera) patří mezi skupinu vstupních zařízení, jako jsou fotoaparát, kamera či scanner • většinou slouží k pořizování záběrů ukládaných na Internet • přínosem je využití webkamer na důležitých dopravních tepnách, na horách apod. • první použití webové kamery se datuje • do roku 1991 • výrobci počítačového hardwaru začali • vestavovat webové kamery přímo • do notebooků a obrazovek PC • webkamery umožňují video hovory a • konference Webová kamera Obr. 6: Web kamera

14. Kontrolní otázky: Která hardwarová zařízení patří do skupiny vstupních? Popište počítačovou klávesnici. Na jakém principu pracuje myš? K čemu slouží scanner? Jaké zařízení je potřebné pro realizaci video konference?

15. Seznam obrázků: Obr. 1: Klávesnice. In: Wikipedia : the free encyclopedia[online]. 2012 [vid. 13. 8. 2013]. Dostupné z: http://cs.wikipedia.org/wiki/Po%C4%8D%C3%ADta%C4%8Dov%C3%A1_kl%C3%A1vesnice Obr. 2: Principy snímání. In: Vstupní zařízení PC [online]. 2012 [vid. 13. 8. 2013]. Dostupné z: http://vstupnizarizeni.rames.info/2mouse.html Obr. 3: Touchpad. In: NotebookCheck[online]. 2012 [vid. 13. 8. 2013]. Dostupné z: http://www.notebookcheck.net/Review-Dell-Vostro-3360-Notebook.76737.0.html Obr. 4: Scenner. In: Wikipedia : the free encyclopedia[online]. 2012 [vid. 13. 8. 2013]. Dostupné z: http://cs.wikipedia.org/wiki/Soubor:Scanner.view.750pix.jpg Obr. 5: PC mikrofon. In: Heureka.cz [online]. 2012 [vid. 13. 8. 2013]. Dostupné z: http://mikrofony.heureka.cz/genius-mic-03a/galerie/ Obr. 6: Web kamera. In: Wikipedia : the free encyclopedia[online]. 2012 [vid. 13.8. 2013]. Dostupné z: http://cs.wikipedia.org/wiki/Webov%C3%A1_kamera

16. Seznam použité literatury: [1] KRAS, R. Obsluha počítače pro začátečníky v kostce. Praha: FRAGMENT, 2004. ISBN 80-7200-589-8. [2] Vstupní zařízení. In: Wikipedia : the free encyclopedia[online]. 2012 [cit. 13.8.2013]. Dostupné z: http://cs.wikipedia.org/wiki/Vstupn%C3%AD_za%C5%99%C3%ADzen%C3%AD#Textov.C3.A1_vstupn.C3.AD_za.C5.99.C3.ADzen.C3.AD [3] Slovník pojmů z výpočetní techniky. In:lfhk.cuni.cz/moodle2 [online].2012.[cit. 13. 8. 2013]. Dostupné z: http://moodle.lfhk.cuni.cz/moodle2/mod/glossary/view.php?id=120
