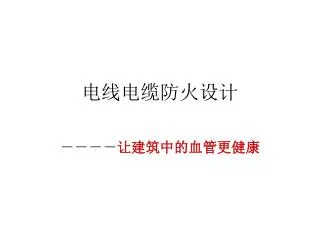

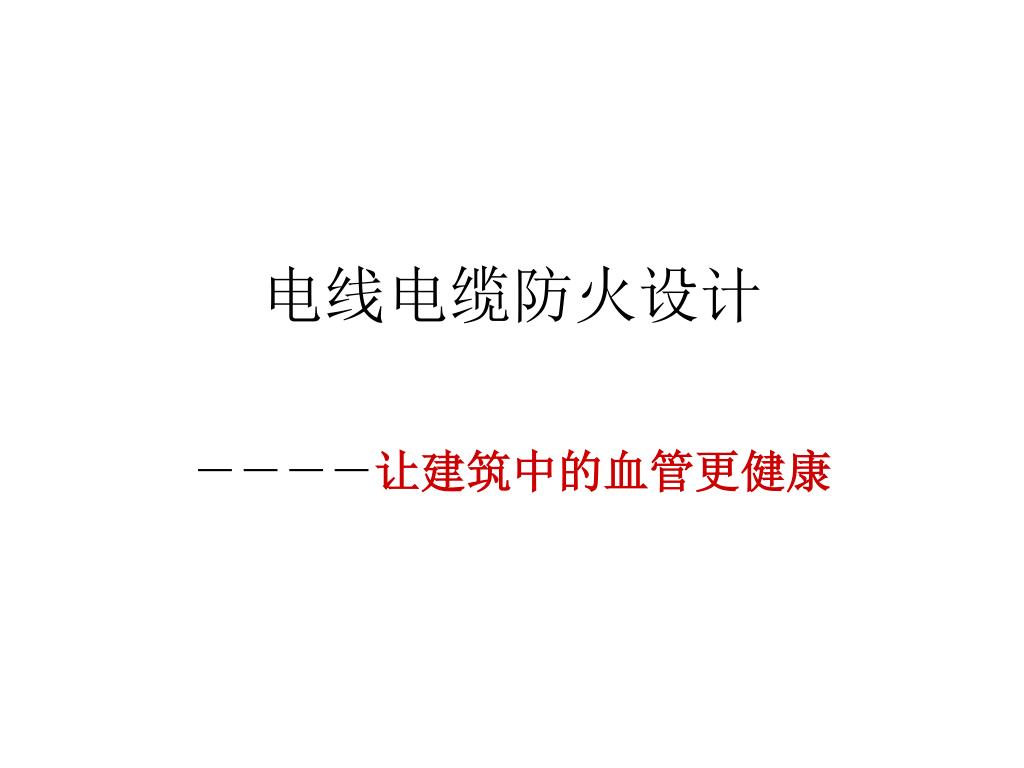

  1. 电线电缆防火设计 －－－－让建筑中的血管更健康

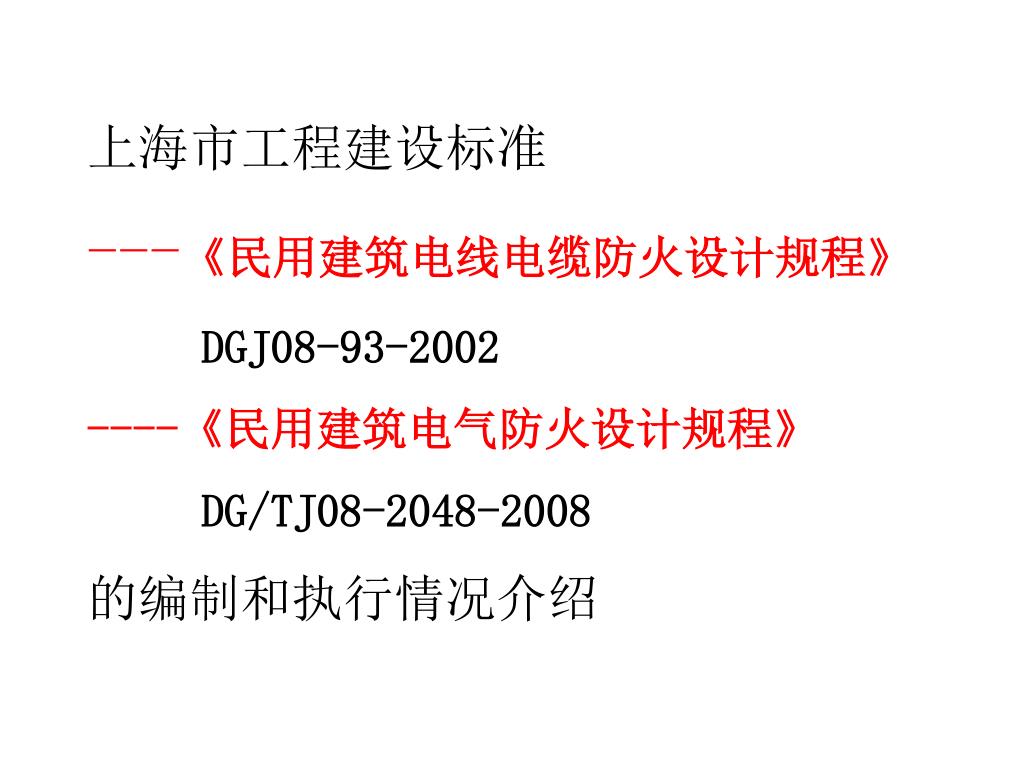

  2. 上海市工程建设标准---《民用建筑电线电缆防火设计规程》 DGJ08-93-2002----《民用建筑电气防火设计规程》 DG/TJ08-2048-2008的编制和执行情况介绍

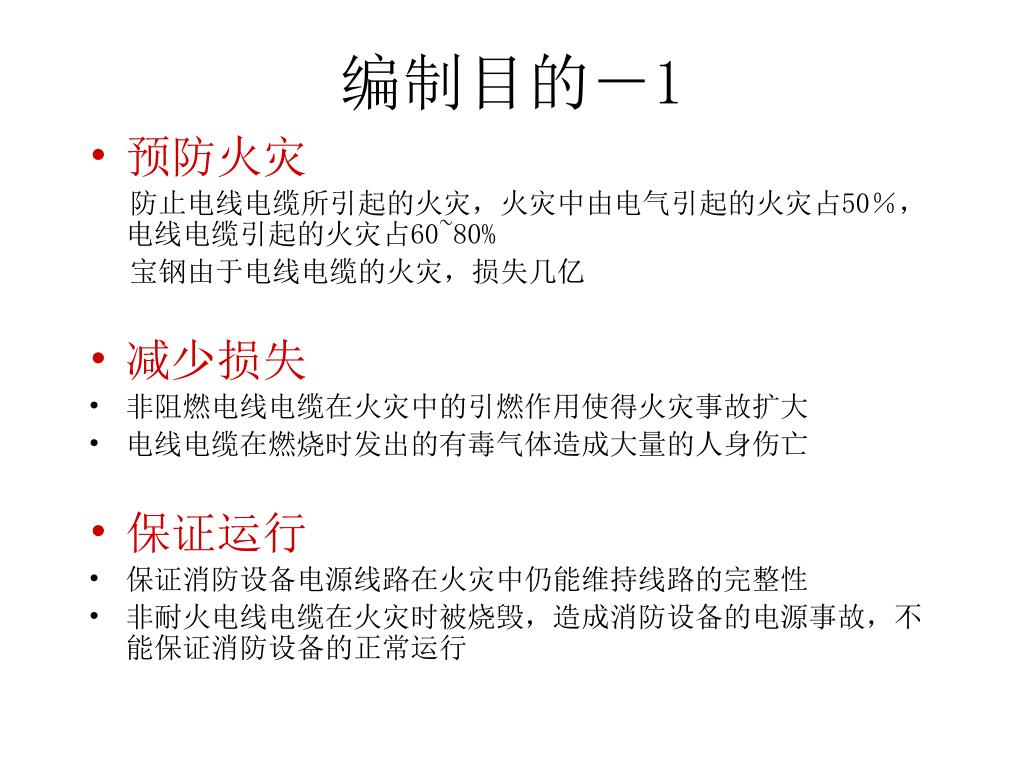

  3. 编制目的－1 • 预防火灾 防止电线电缆所引起的火灾，火灾中由电气引起的火灾占50％， 电线电缆引起的火灾占60~80% 宝钢由于电线电缆的火灾，损失几亿 • 减少损失 • 非阻燃电线电缆在火灾中的引燃作用使得火灾事故扩大 • 电线电缆在燃烧时发出的有毒气体造成大量的人身伤亡 • 保证运行 • 保证消防设备电源线路在火灾中仍能维持线路的完整性 • 非耐火电线电缆在火灾时被烧毁，造成消防设备的电源事故，不能保证消防设备的正常运行

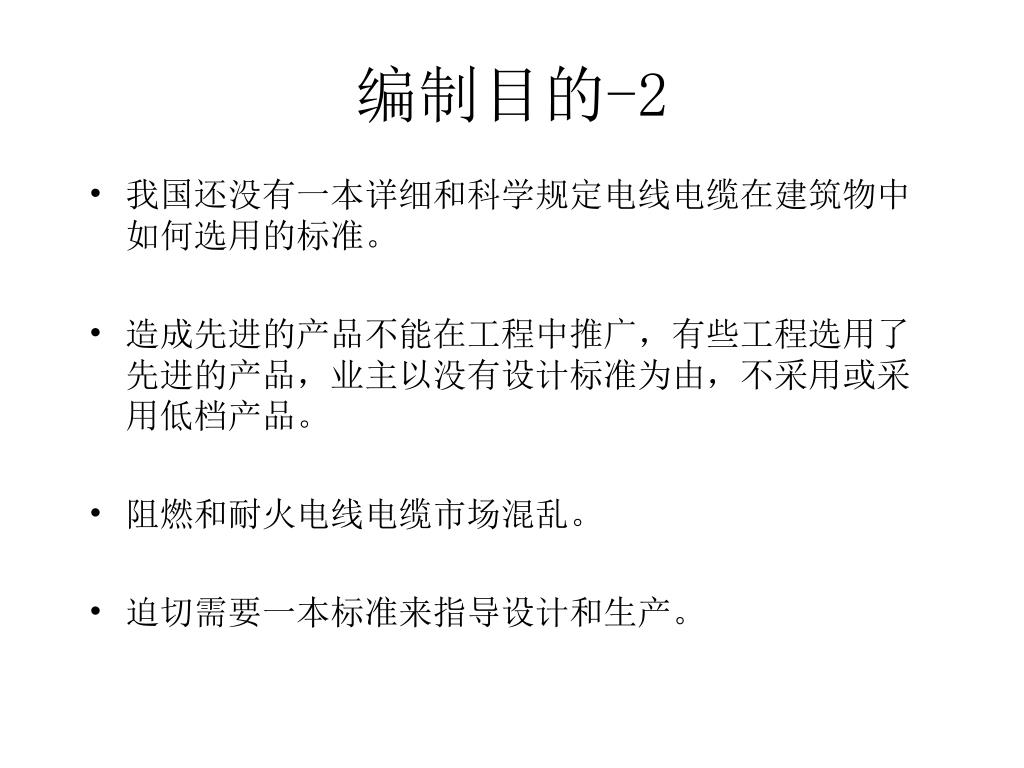

  4. 编制目的-2 • 我国还没有一本详细和科学规定电线电缆在建筑物中如何选用的标准。 • 造成先进的产品不能在工程中推广，有些工程选用了先进的产品，业主以没有设计标准为由，不采用或采用低档产品。 • 阻燃和耐火电线电缆市场混乱。 • 迫切需要一本标准来指导设计和生产。

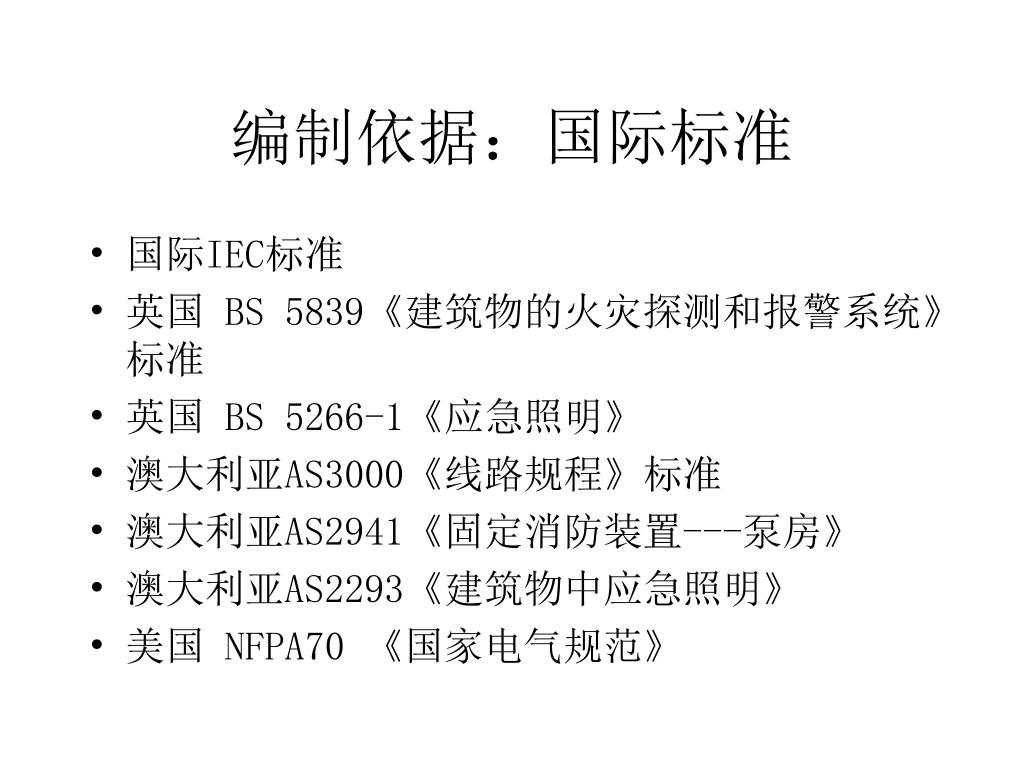

  5. 编制依据：国际标准 • 国际IEC标准 • 英国 BS 5839《建筑物的火灾探测和报警系统》标准 • 英国 BS 5266-1《应急照明》 • 澳大利亚AS3000《线路规程》标准 • 澳大利亚AS2941《固定消防装置---泵房》 • 澳大利亚AS2293《建筑物中应急照明》 • 美国 NFPA70 《国家电气规范》

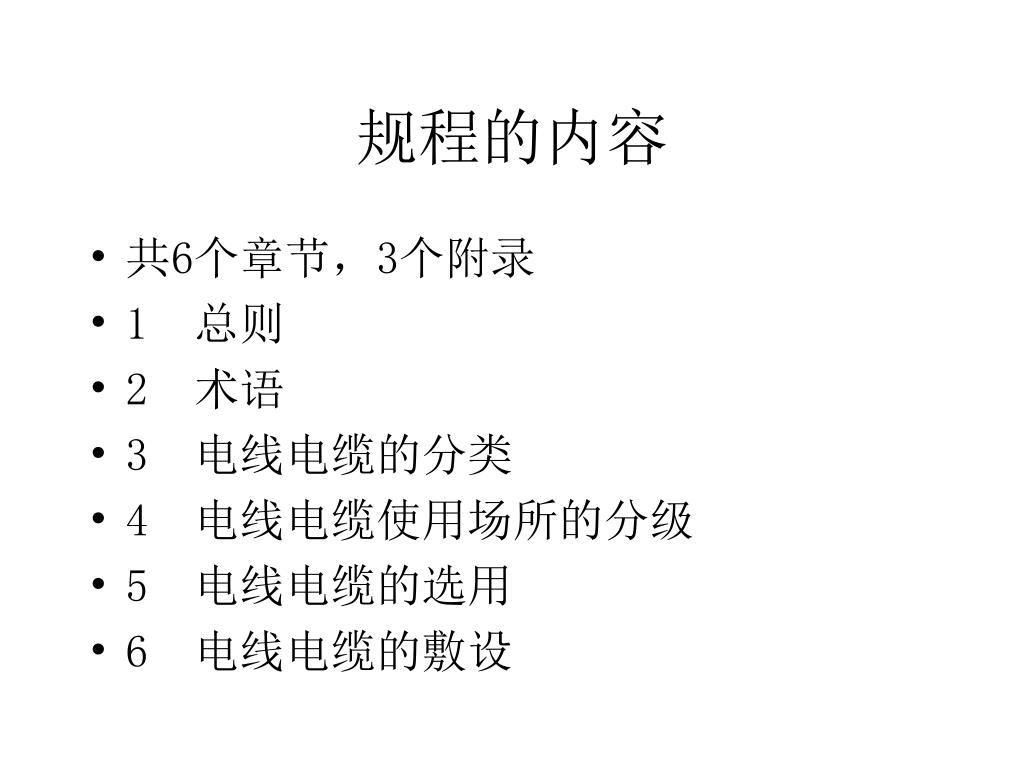

  6. 规程的内容 • 共6个章节，3个附录 • 1 总则 • 2 术语 • 3 电线电缆的分类 • 4 电线电缆使用场所的分级 • 5 电线电缆的选用 • 6 电线电缆的敷设

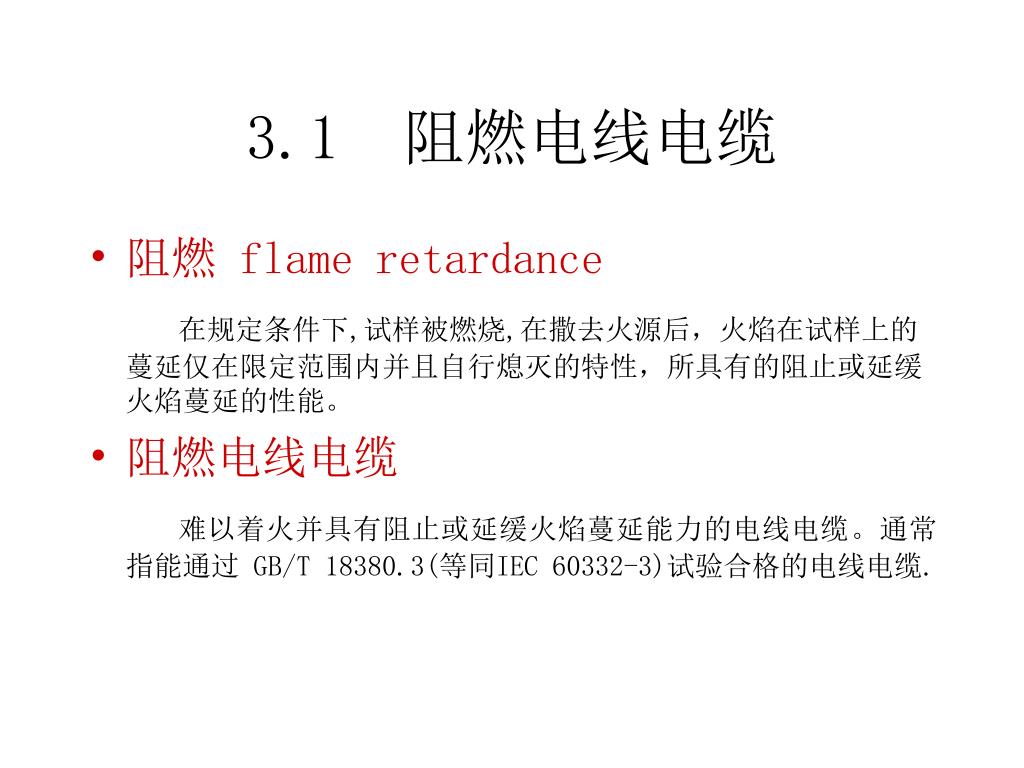

  7. 3.1 阻燃电线电缆 • 阻燃 flame retardance 在规定条件下,试样被燃烧,在撒去火源后，火焰在试样上的蔓延仅在限定范围内并且自行熄灭的特性，所具有的阻止或延缓火焰蔓延的性能。 • 阻燃电线电缆 难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。通常指能通过 GB/T 18380.3(等同IEC 60332-3)试验合格的电线电缆.

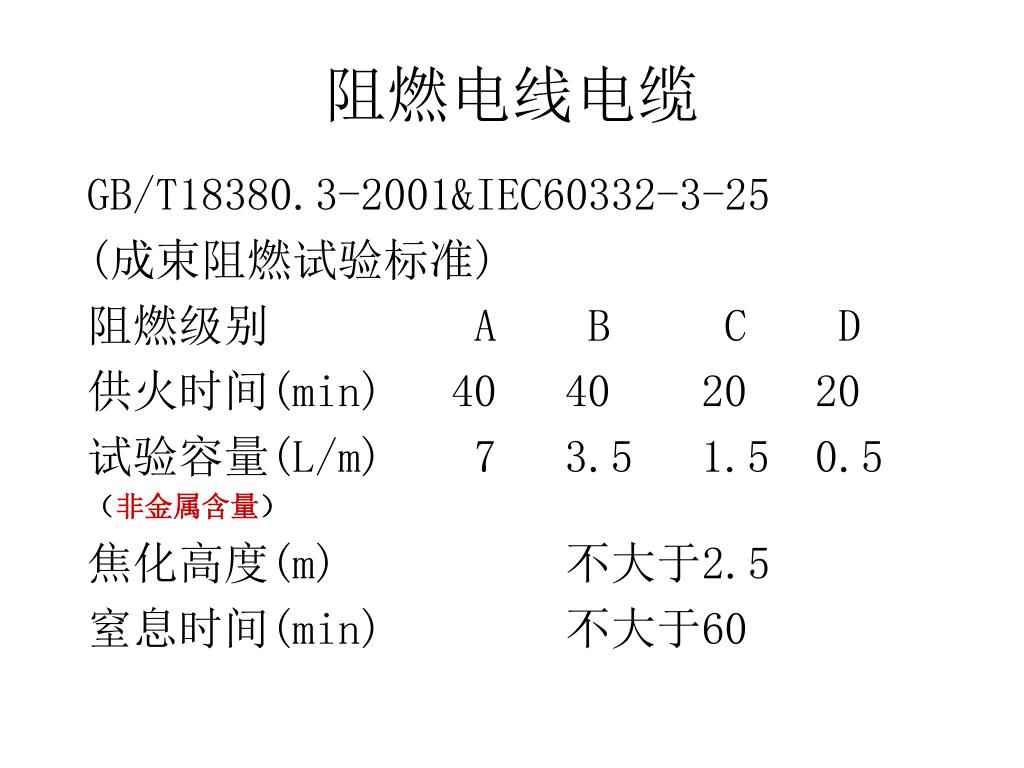

  8. 阻燃电线电缆 GB/T18380.3-2001&IEC60332-3-25 (成束阻燃试验标准) 阻燃级别 A B C D 供火时间(min) 40 40 20 20 试验容量(L/m) 7 3.5 1.5 0.5 （非金属含量） 焦化高度(m) 不大于2.5 窒息时间(min) 不大于60

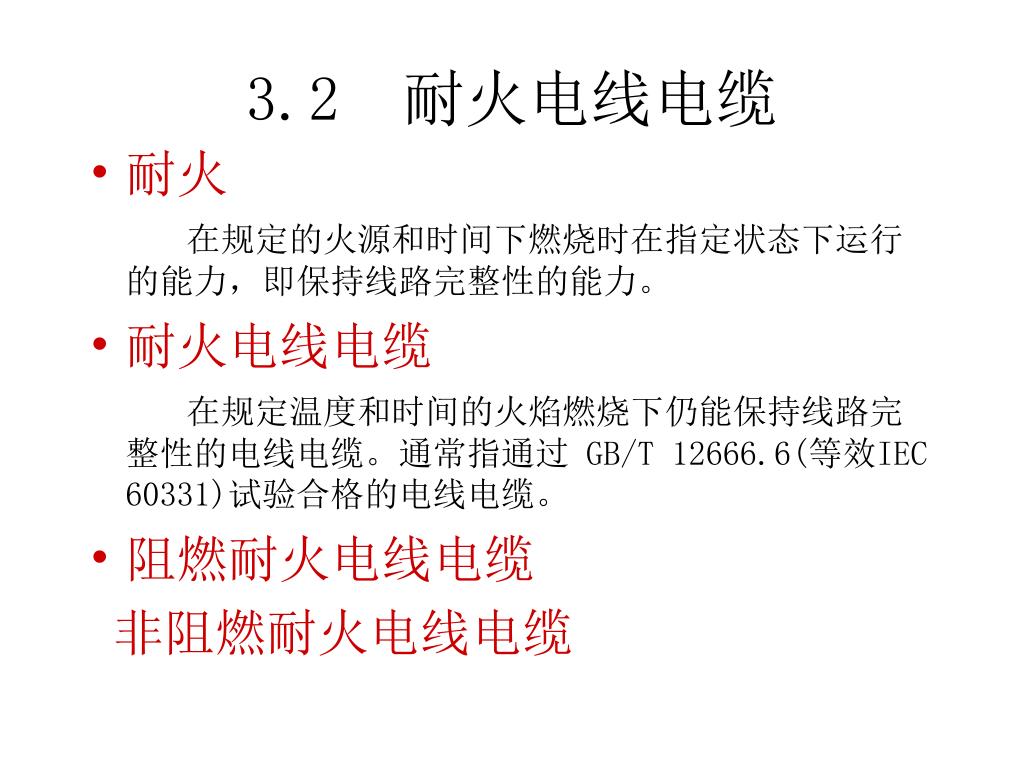

  9. 3.2 耐火电线电缆 • 耐火 在规定的火源和时间下燃烧时在指定状态下运行的能力，即保持线路完整性的能力。 • 耐火电线电缆 在规定温度和时间的火焰燃烧下仍能保持线路完整性的电线电缆。通常指通过 GB/T 12666.6(等效IEC 60331)试验合格的电线电缆。 • 阻燃耐火电线电缆 非阻燃耐火电线电缆

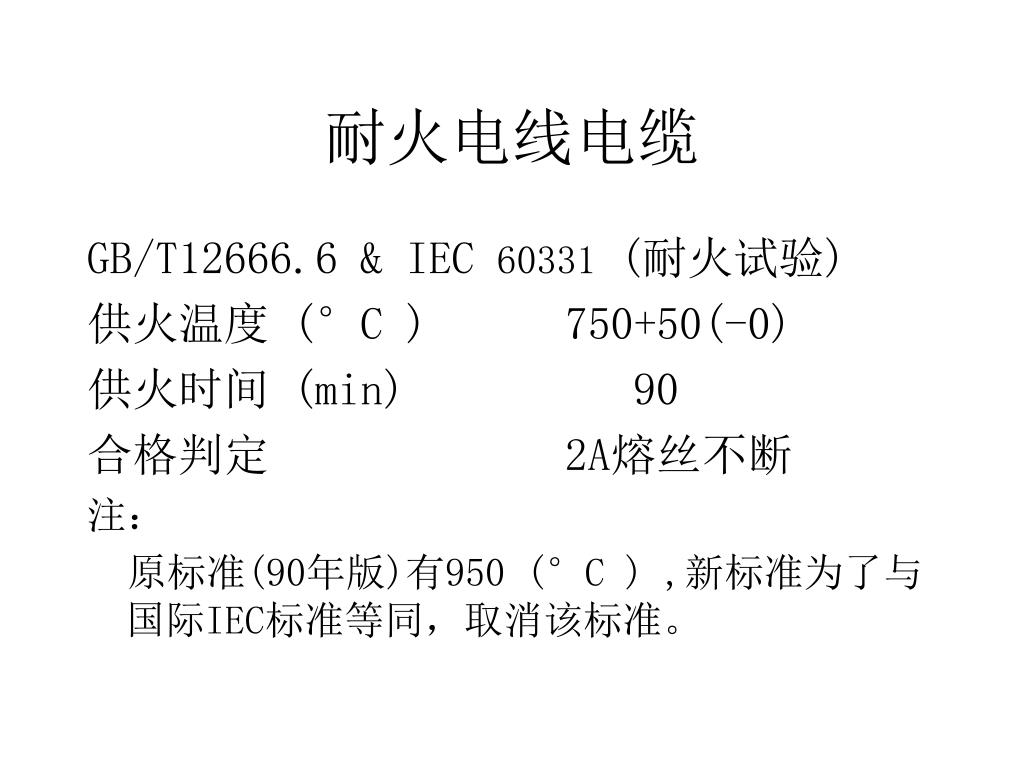

  10. 耐火电线电缆 GB/T12666.6 & IEC 60331 (耐火试验) 供火温度 (°C ) 750+50(-0) 供火时间 (min) 90 合格判定 2A熔丝不断 注： 原标准(90年版)有950 (°C ) ,新标准为了与国际IEC标准等同，取消该标准。

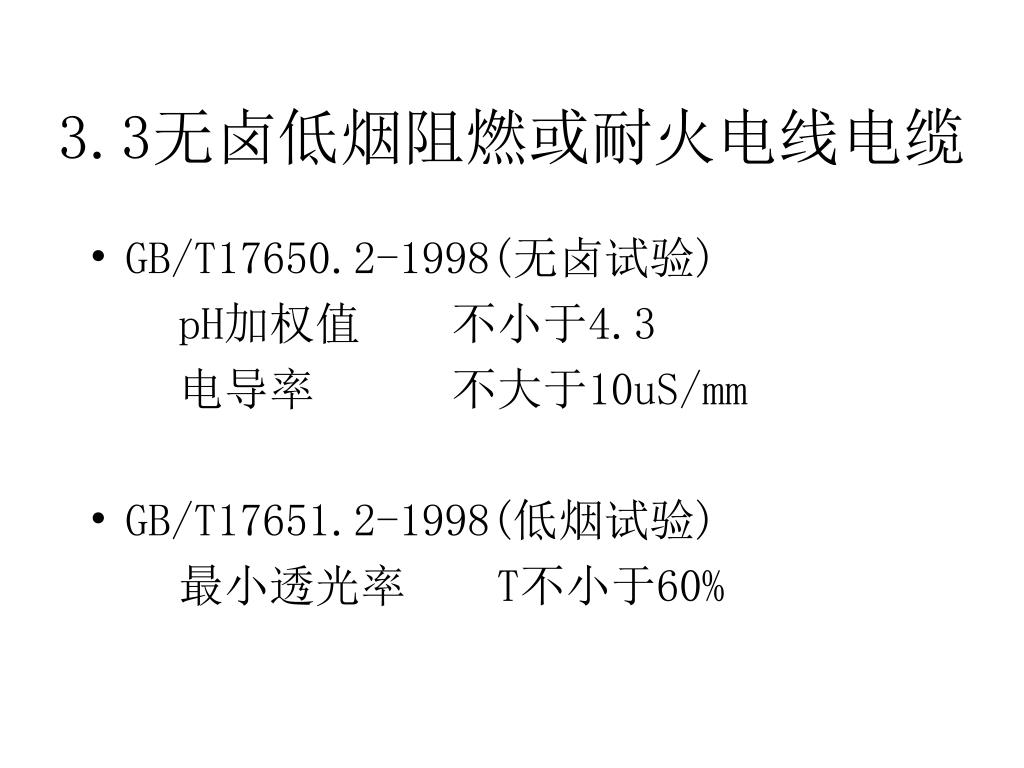

  11. 3.3无卤低烟阻燃或耐火电线电缆 • GB/T17650.2-1998(无卤试验) pH加权值 不小于4.3 电导率 不大于10uS/mm • GB/T17651.2-1998(低烟试验) 最小透光率 T不小于60%

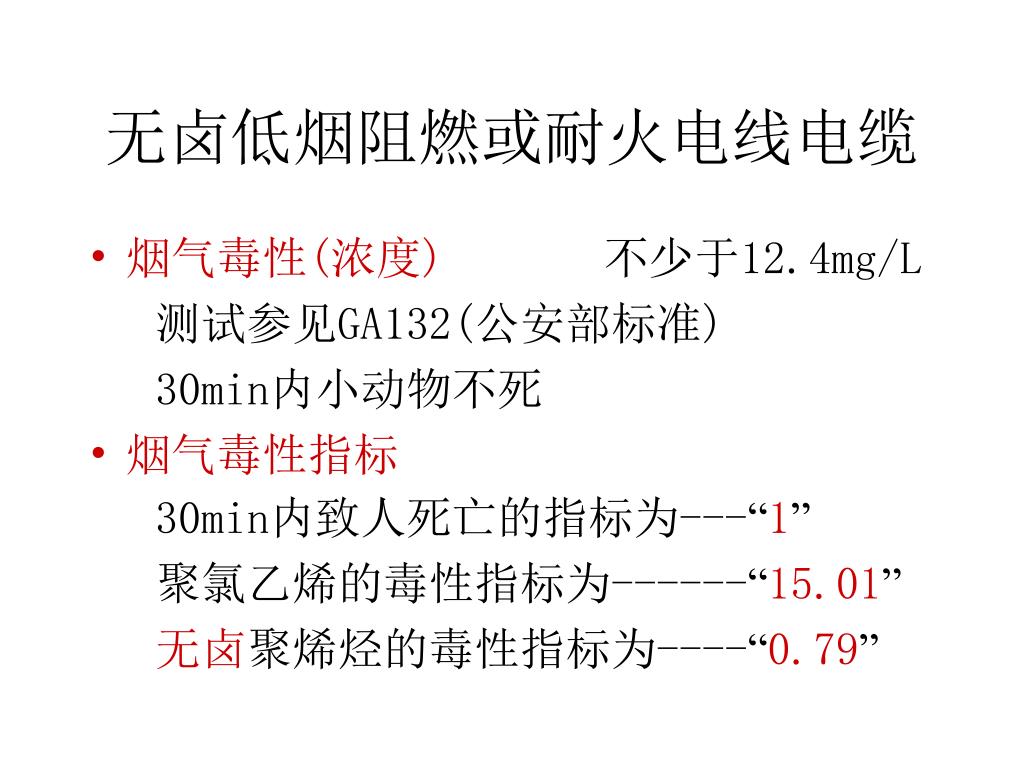

  12. 无卤低烟阻燃或耐火电线电缆 • 烟气毒性(浓度)不少于12.4mg/L 测试参见GA132(公安部标准) 30min内小动物不死 • 烟气毒性指标 30min内致人死亡的指标为---“1” 聚氯乙烯的毒性指标为------“15.01” 无卤聚烯烃的毒性指标为----“0.79”

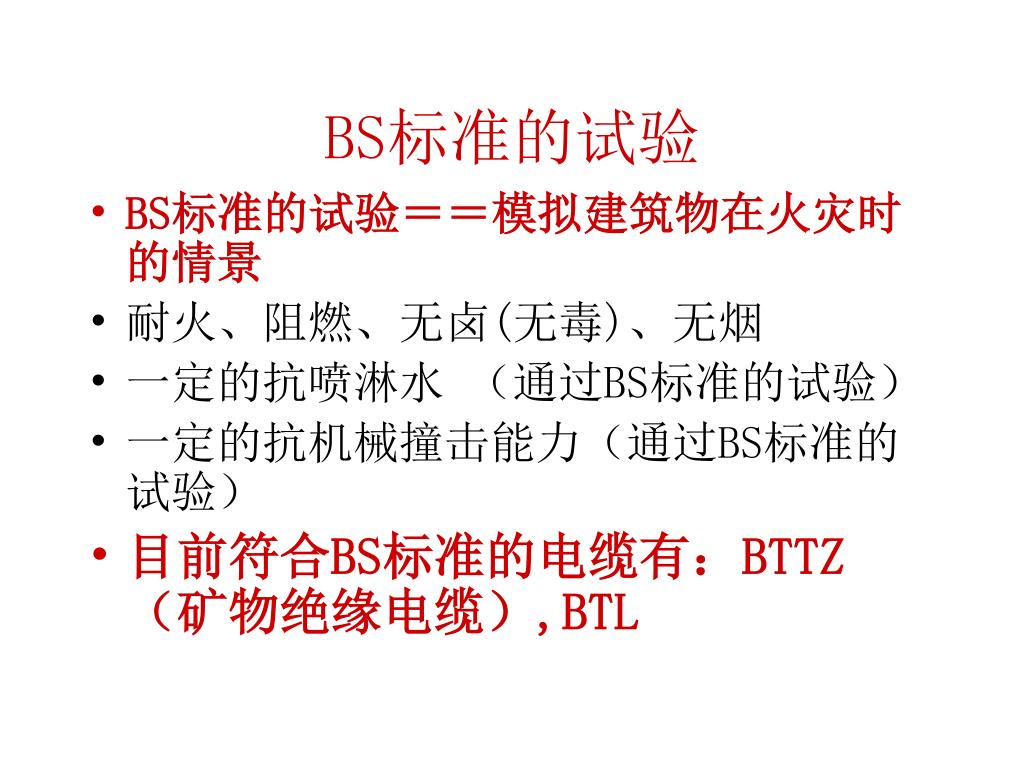

  13. BS标准的试验 • BS标准的试验＝＝模拟建筑物在火灾时的情景 • 耐火、阻燃、无卤(无毒)、无烟 • 一定的抗喷淋水 （通过BS标准的试验） • 一定的抗机械撞击能力（通过BS标准的试验） • 目前符合BS标准的电缆有：BTTZ（矿物绝缘电缆）,BTL

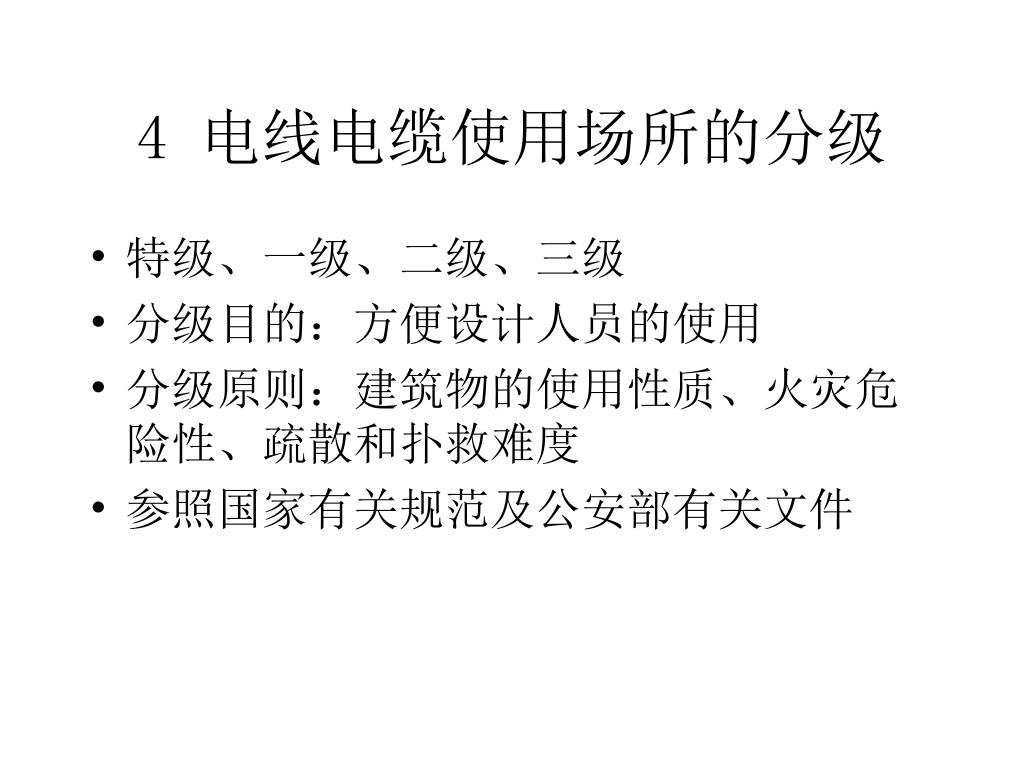

  14. 4 电线电缆使用场所的分级 • 特级、一级、二级、三级 • 分级目的：方便设计人员的使用 • 分级原则：建筑物的使用性质、火灾危险性、疏散和扑救难度 • 参照国家有关规范及公安部有关文件

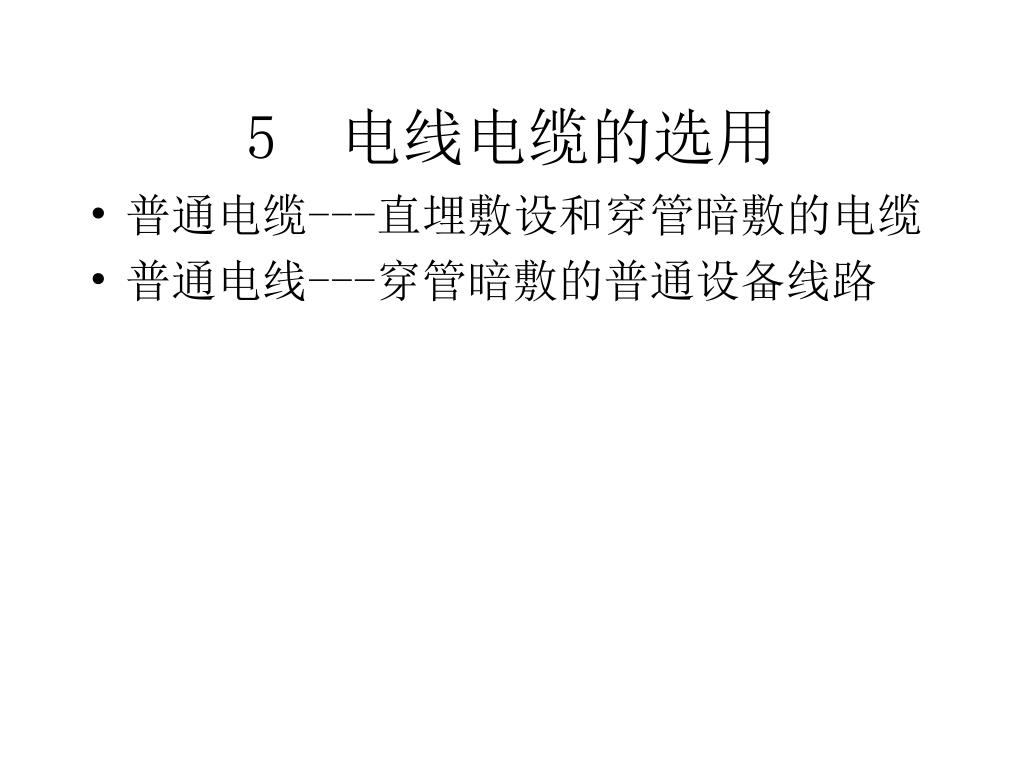

  15. 5 电线电缆的选用 • 普通电缆---直埋敷设和穿管暗敷的电缆 • 普通电线---穿管暗敷的普通设备线路

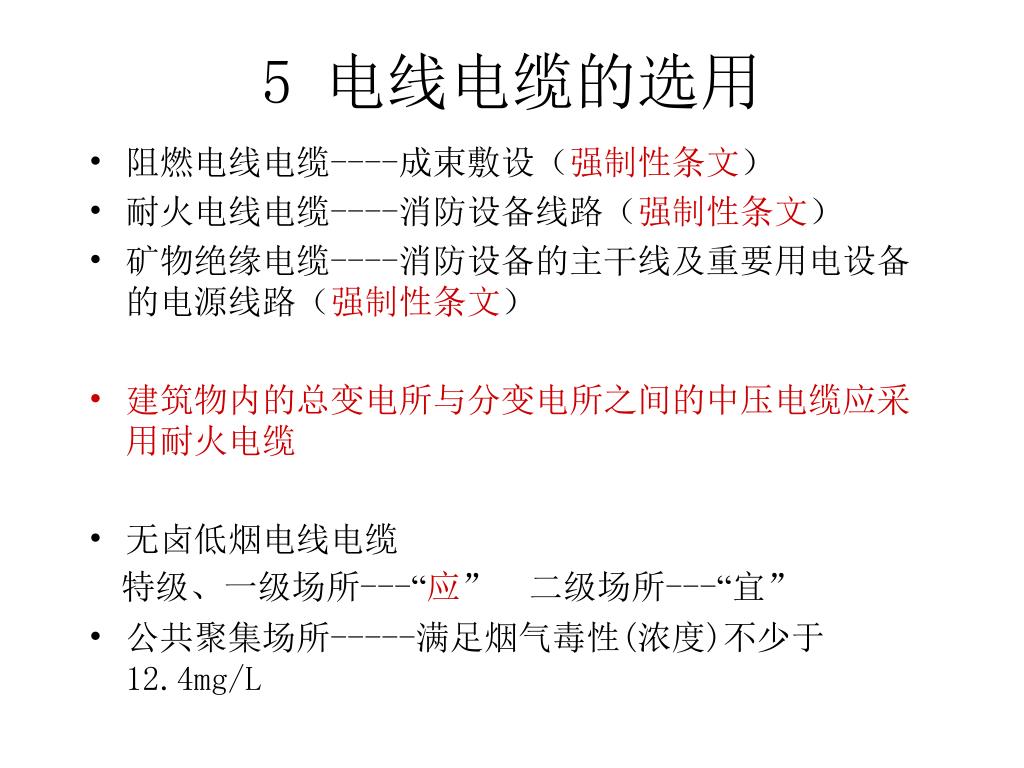

  16. 5 电线电缆的选用 • 阻燃电线电缆----成束敷设（强制性条文） • 耐火电线电缆----消防设备线路（强制性条文） • 矿物绝缘电缆----消防设备的主干线及重要用电设备的电源线路（强制性条文） • 建筑物内的总变电所与分变电所之间的中压电缆应采用耐火电缆 • 无卤低烟电线电缆 特级、一级场所---“应” 二级场所---“宜” • 公共聚集场所-----满足烟气毒性(浓度)不少于12.4mg/L

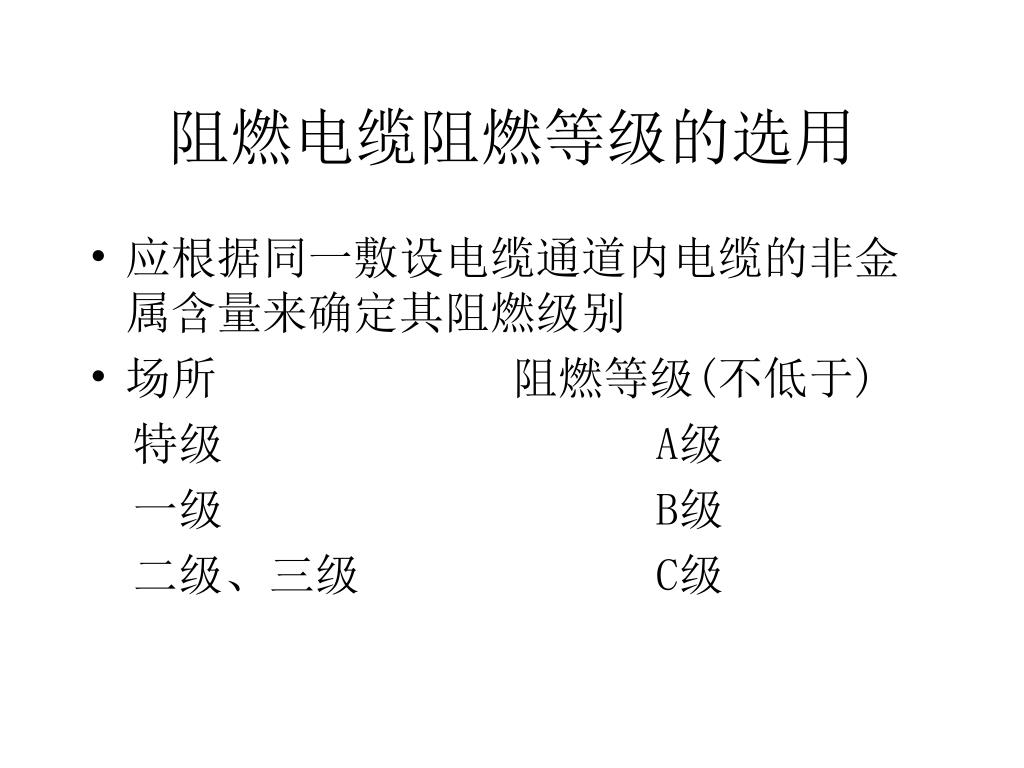

  17. 阻燃电缆阻燃等级的选用 • 应根据同一敷设电缆通道内电缆的非金属含量来确定其阻燃级别 • 场所 阻燃等级(不低于) 特级 A级 一级 B级 二级、三级 C级

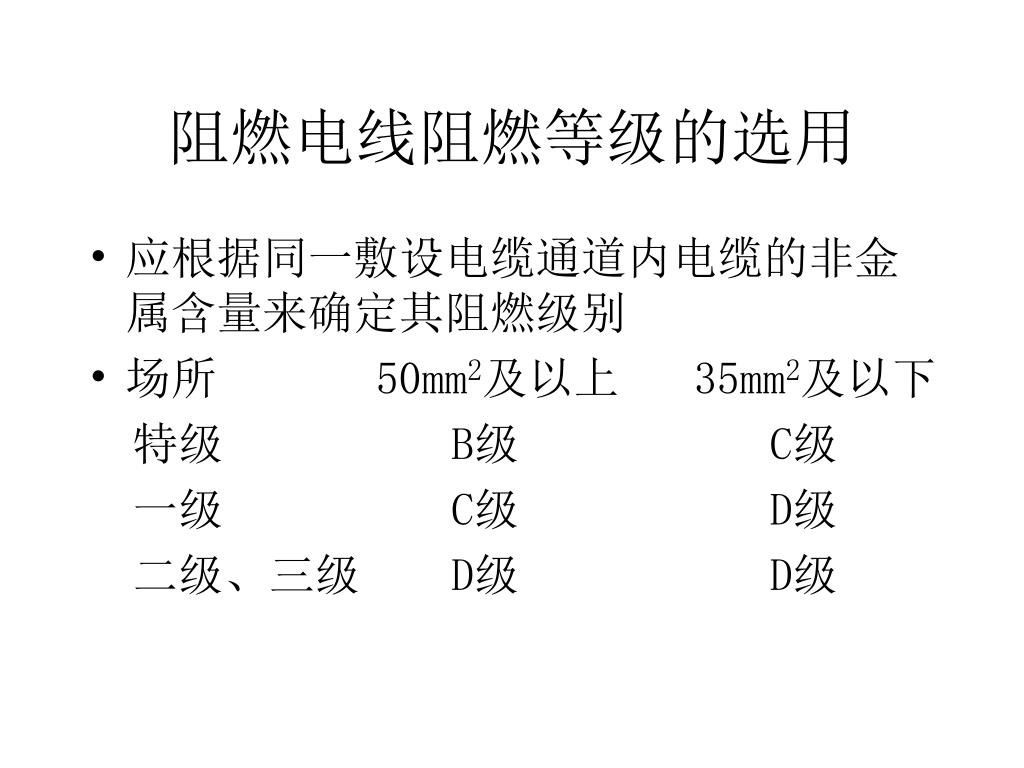

  18. 阻燃电线阻燃等级的选用 • 应根据同一敷设电缆通道内电缆的非金属含量来确定其阻燃级别 • 场所 50mm2及以上35mm2及以下 特级 B级 C级 一级 C级 D级 二级、三级 D级 D级

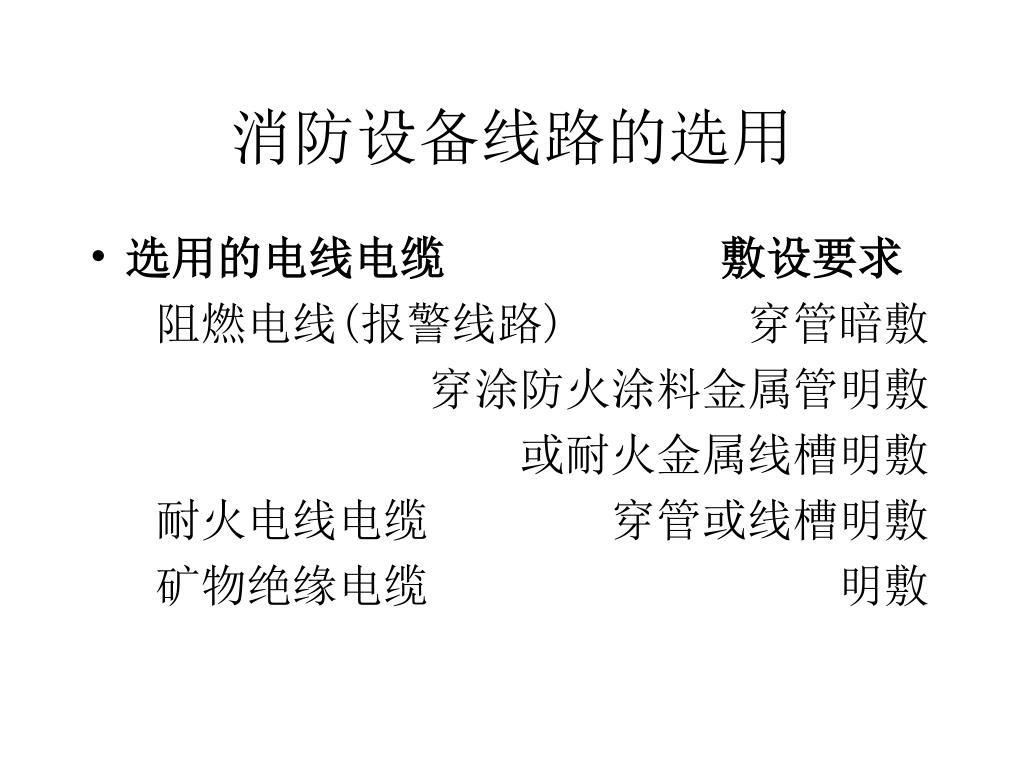

  19. 消防设备线路的选用 • 选用的电线电缆 敷设要求 阻燃电线(报警线路) 穿管暗敷 穿涂防火涂料金属管明敷 或耐火金属线槽明敷 耐火电线电缆 穿管或线槽明敷 矿物绝缘电缆 明敷

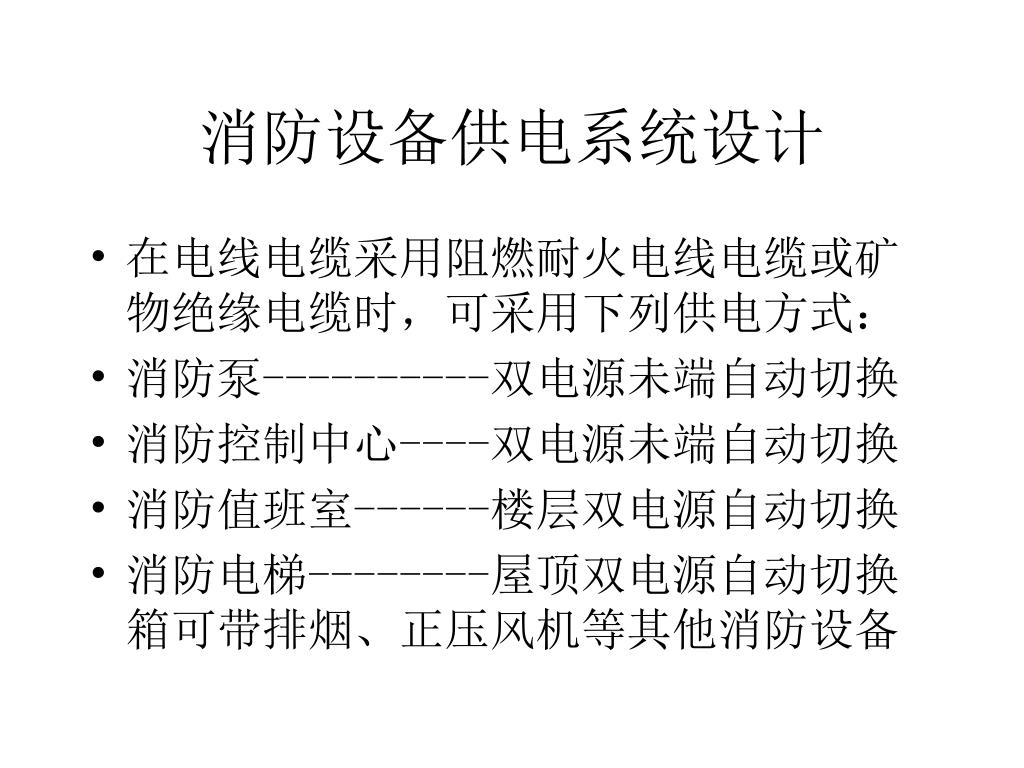

  20. 消防设备供电系统设计 • 在电线电缆采用阻燃耐火电线电缆或矿物绝缘电缆时，可采用下列供电方式： • 消防泵----------双电源未端自动切换 • 消防控制中心----双电源未端自动切换 • 消防值班室------楼层双电源自动切换 • 消防电梯--------屋顶双电源自动切换箱可带排烟、正压风机等其他消防设备

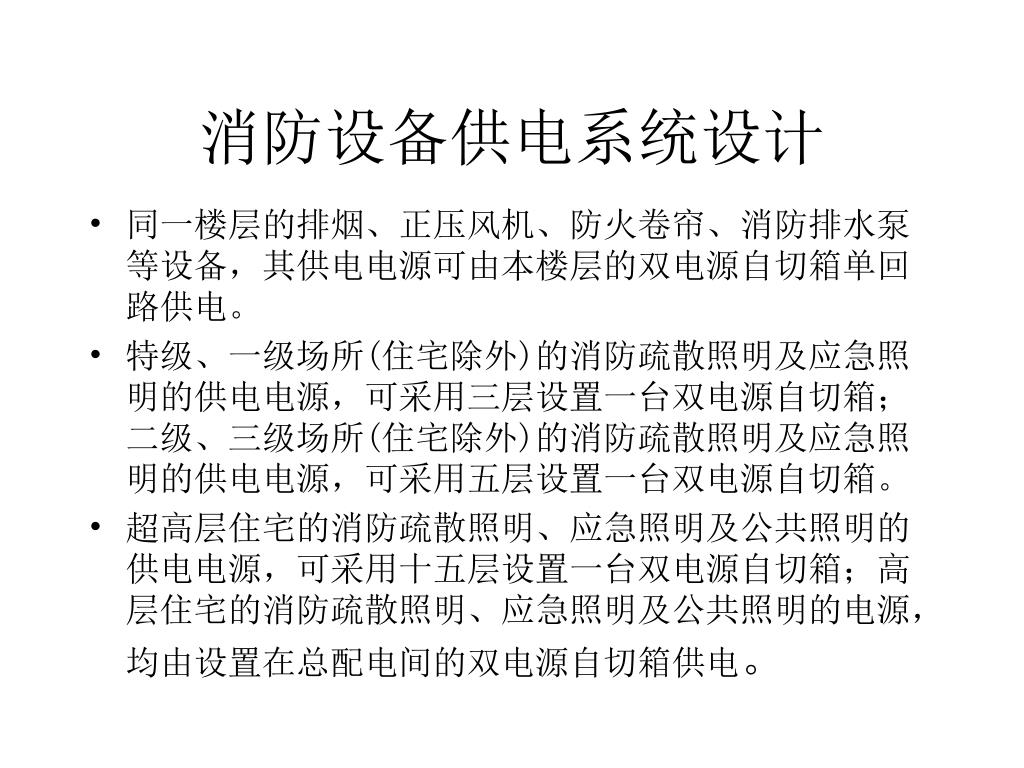

  21. 消防设备供电系统设计 • 同一楼层的排烟、正压风机、防火卷帘、消防排水泵等设备，其供电电源可由本楼层的双电源自切箱单回路供电。 • 特级、一级场所(住宅除外)的消防疏散照明及应急照明的供电电源，可采用三层设置一台双电源自切箱；二级、三级场所(住宅除外)的消防疏散照明及应急照明的供电电源，可采用五层设置一台双电源自切箱。 • 超高层住宅的消防疏散照明、应急照明及公共照明的供电电源，可采用十五层设置一台双电源自切箱；高层住宅的消防疏散照明、应急照明及公共照明的电源，均由设置在总配电间的双电源自切箱供电。

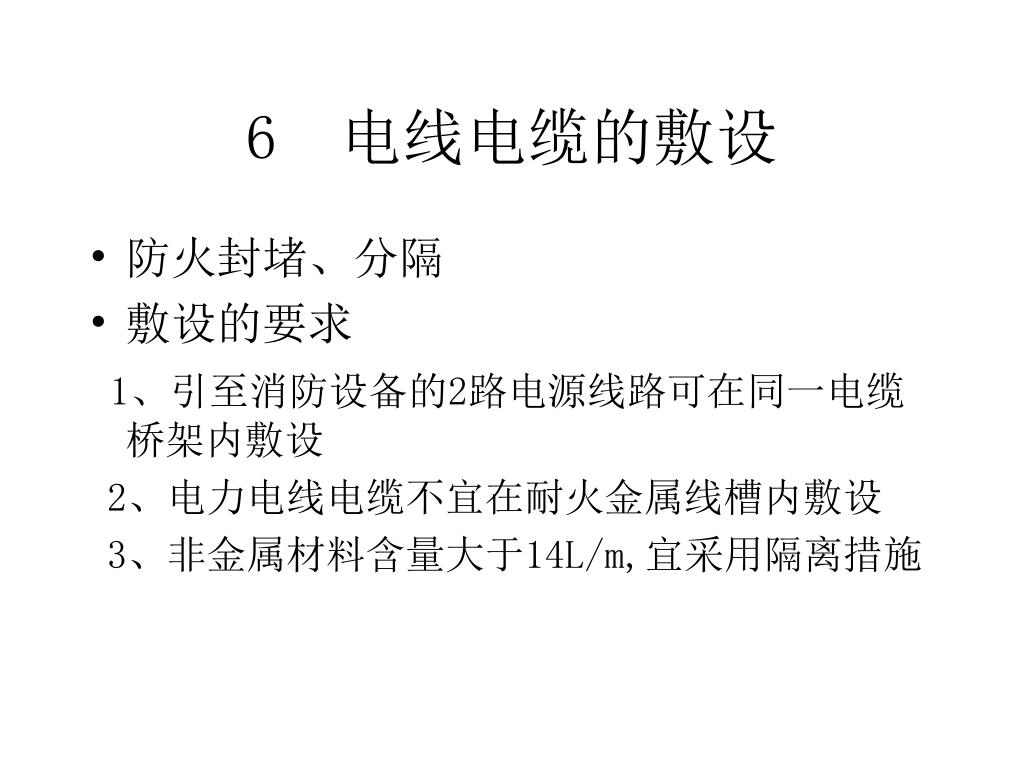

  22. 6 电线电缆的敷设 • 防火封堵、分隔 • 敷设的要求 1、引至消防设备的2路电源线路可在同一电缆桥架内敷设 2、电力电线电缆不宜在耐火金属线槽内敷设 3、非金属材料含量大于14L/m,宜采用隔离措施

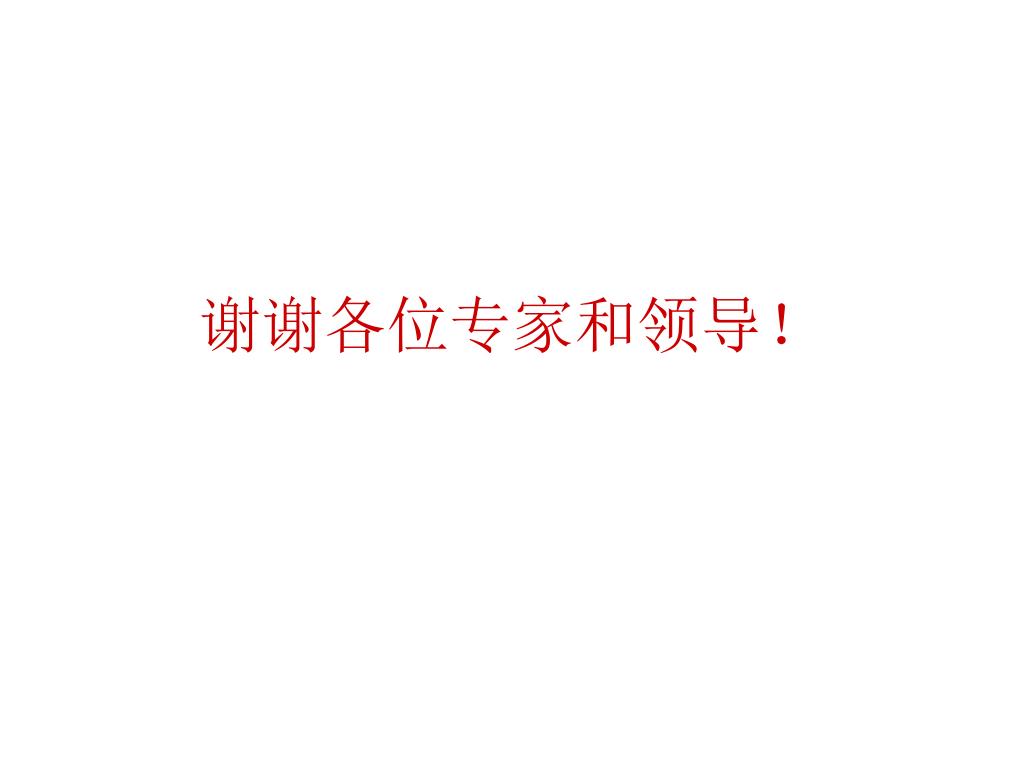

  23. 谢谢各位专家和领导！
