МАГНИТНОЕ ПОЛЕ ЗЕМЛИ.

МАГНИТНОЕ ПОЛЕ ЗЕМЛИ. Модель магнитного поля Земли. (В. Гильберт, 1600г.). Составляющие магнитного поля Земли. Ось x – направление географического меридиана (“+” – на север). Ось y – направление параллели (“+” – к востоку). Ось z – вертикальное направление.

eldora
Download Presentation

МАГНИТНОЕ ПОЛЕ ЗЕМЛИ.

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

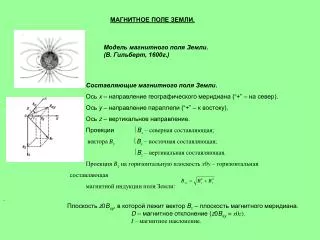

  1. МАГНИТНОЕ ПОЛЕ ЗЕМЛИ. Модель магнитного поля Земли. (В. Гильберт, 1600г.) Составляющие магнитного поля Земли. Ось x – направление географического меридиана (“+” – на север). Ось y – направление параллели (“+” – к востоку). Ось z – вертикальное направление. Проекции Bx – северная составляющая; вектора Bт By – восточная составляющая; Bz – вертикальная составляющая. Проекция Bт на горизонтальную плоскость x0y – горизонтальная составляющая магнитной индукции поля Земли: . Плоскость z0Bxy, в которой лежит вектор Bт – плоскость магнитного меридиана. D – магнитное отклонение (z0Bxyx0z). I – магнитное наклонение.

  2. МАГНИТНОЕ ПОЛЕ, ЕГО ЭЛЕКТРОКИНЕТИЧЕСКАЯ ПРИРОДА. Закон Ампера. Правило левой руки. dF = I(dlB); I – ток, протекающий по проводнику; dl – длина проводника; B‑ вектор магнитной индукции. Магнитная индукция. В системе СИ – Тесла (Тл). Напряженность магнитного поля – Н: , о – магнитная постоянная. В системе СИ о= 410-7 Гн/м. - напряженность магнитного поля в любой среде,  ‑ относительная магнитная проницаемость. Единица напряженности магнитного поля Н – А/м. Константы. 1 Гаусс = 79,6 А/м 1 Гаусс = 0,0001 Тл 1 нТл = 10 мкГаусс 0,01 мТл = 10-5 Тл = 7,96 А/м 1 А/м = 1,25 мкТл = 1,2510-6 Тл Диапазон изменения напряженности магнитного поля Земли на территории России– 33,455,7 А/м (0,420,7 Э).
