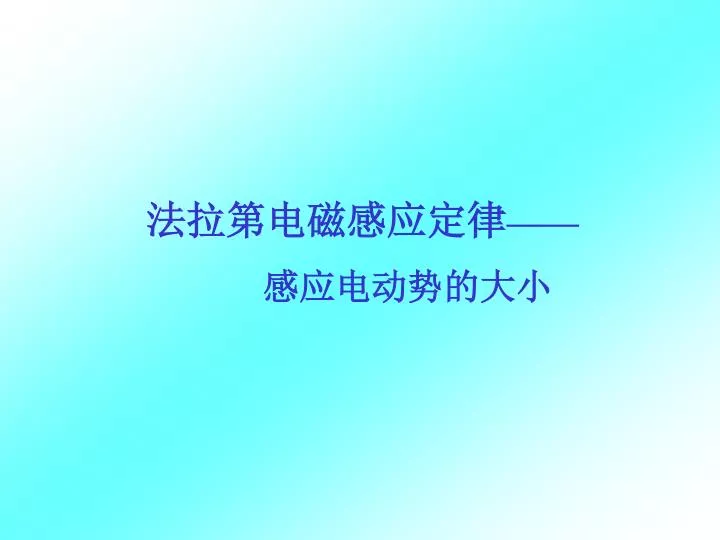

  1. 法拉第电磁感应定律—— 感应电动势的大小

  2. 在下面各图中，哪一部分导体有感应电动势？ a d V V A b c 不管电路是否闭合，只要穿过电路的磁通量发生变化，电路中就一定有感应电动势。 一、感应电动势 切割的部分相当于电源 如果电路不闭合，有没有感应电动势？ 整个线圈相当于电源

  3. 二、感应电动势的大小 法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比

  4. 导线切割磁感线 思考：如图，导体棒ab在间距为L的两导轨上以速度v垂直磁感应线运动，磁场的磁感应强度为B，试分析导体棒ab运动时产生的感应电动势的大小？ 适用条件： BL、VL、BV

  5. 思考：如果导线的运动方向跟导线本身垂直，但跟磁感应强度方向有一夹角θ，如何求该棒切割磁感应线产生的感应电动势？思考：如果导线的运动方向跟导线本身垂直，但跟磁感应强度方向有一夹角θ，如何求该棒切割磁感应线产生的感应电动势？

  6. v V V B V 60 60 60 B 思考：如图，长为L的直导线在磁感强度为B的匀强磁场中以速度v匀速运动。在下列情况中，产生的感应电动势大小分别为多少？

  7. 3、导体切割磁感线运动产生的感应电动势的大小3、导体切割磁感线运动产生的感应电动势的大小 小结： 1、磁通变化是产生感应电动势的充要条件。 2、感应电动势的大小由穿过电路的磁通量的变化快慢决定。 （1）适用条件：BL、VL、BV （2）单位：—V、B—T、L—m、V—m/s

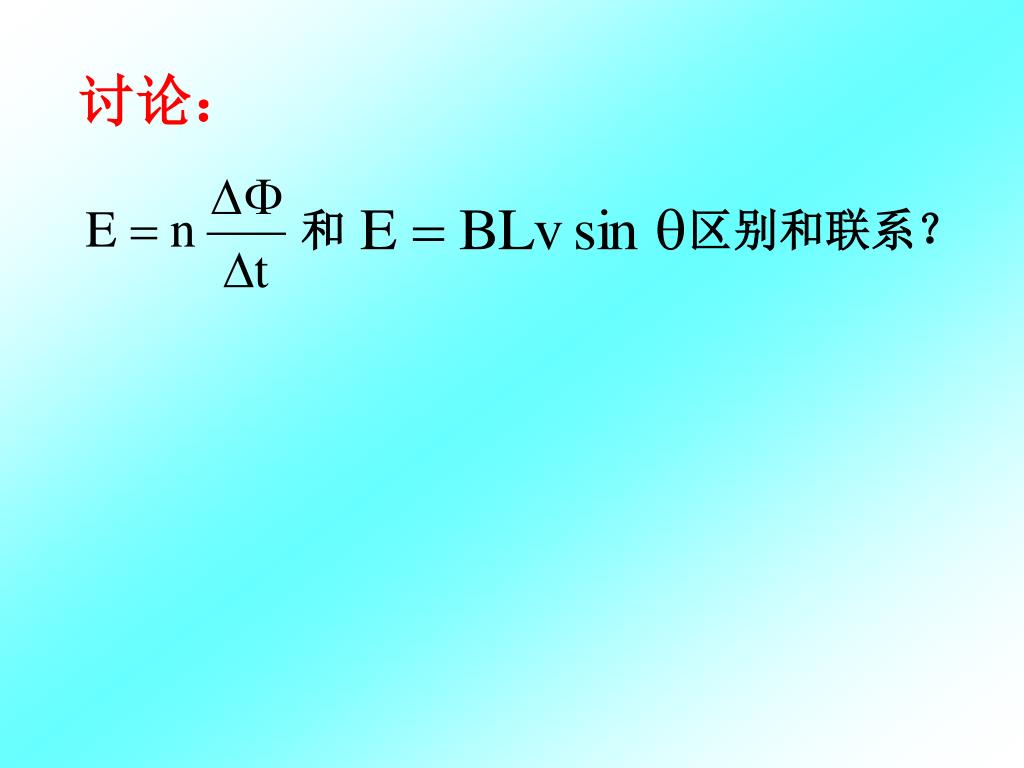

  8. 讨论： 和 区别和联系？

  9. 例1：如图所示，矩形线圈有N匝，长为a，宽为b，每匝线圈的电阻为R，从磁感应强度为B的匀强磁场中以速度v匀速拉出来，那么，产生的感应电动势和流经线圈的感应电流的大小应为例1：如图所示，矩形线圈有N匝，长为a，宽为b，每匝线圈的电阻为R，从磁感应强度为B的匀强磁场中以速度v匀速拉出来，那么，产生的感应电动势和流经线圈的感应电流的大小应为 A、E=NBav I=Bav/R B、E= NBav I=aBv/NR C、E=Bav I= aBv/NR D、E=Bav I= Bav/R

  10. 例2：如图,半径r的金属环，绕通过某直径的轴OO/以角速度ω做匀速转动，匀强磁场的磁感应强度为B，从金属环的平面与磁场方向重合开始计时，则在转过30°角的过程中环中产生的感应电动势的平均值是多大？例2：如图,半径r的金属环，绕通过某直径的轴OO/以角速度ω做匀速转动，匀强磁场的磁感应强度为B，从金属环的平面与磁场方向重合开始计时，则在转过30°角的过程中环中产生的感应电动势的平均值是多大？

  11. 例3：固定在匀强磁场中的正方形导线框每边长为L，由均匀的电阻丝制成，每一边的电阻均为R，磁场的磁感强度为B，方向垂直纸面向里。现有一段完全相同的电阻丝PQ架在导线框上，如图所示。当PQ以恒定速度v从ad滑向bc，滑到ap段为L/4时，通过aP段电阻丝的电流强度多大?

  12. 例1：关于电磁感应过程产生的感应电动势，下列说法中正确的有：例1：关于电磁感应过程产生的感应电动势，下列说法中正确的有： A．磁感应强度越大，电磁感应时所产生的感应电动势越大 B．磁通量越大，电磁感应时所产生的感应电动势越大 C．磁通量变化越大，电磁感应时所产生的感应电动势越大 D．磁通量变化越快，电磁感应时所产生的感应电动势越大

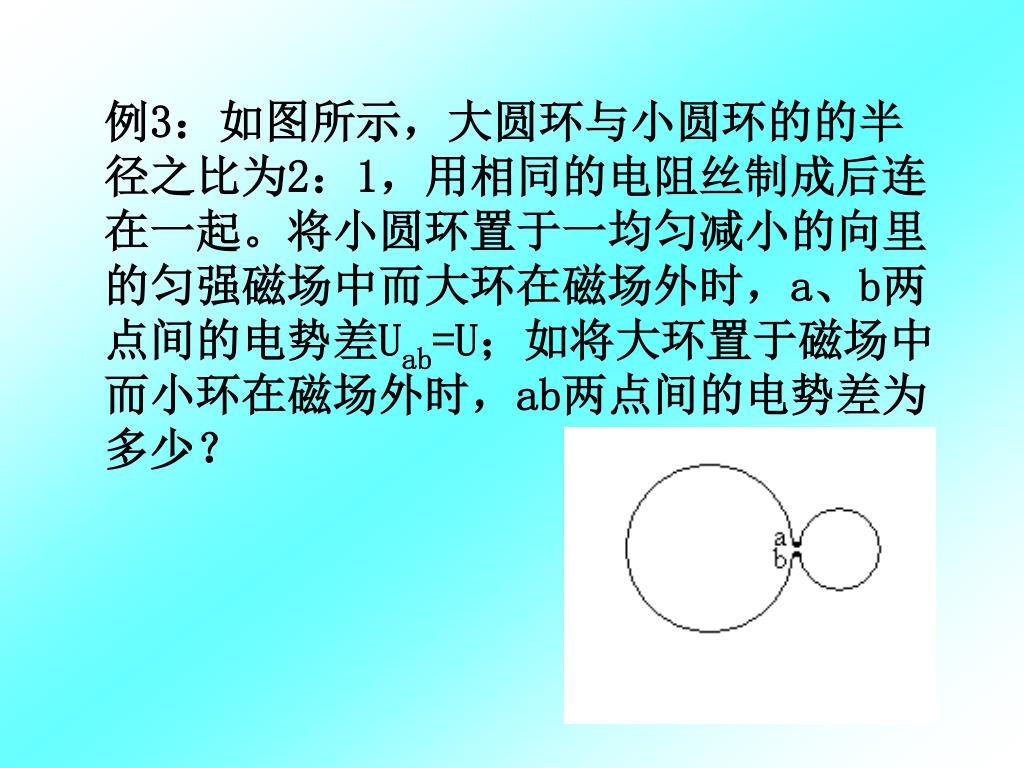

  13. 例3：如图所示，大圆环与小圆环的的半径之比为2：1，用相同的电阻丝制成后连在一起。将小圆环置于一均匀减小的向里的匀强磁场中而大环在磁场外时，a、b两点间的电势差Uab=U；如将大环置于磁场中而小环在磁场外时，ab两点间的电势差为多少？

  14. 法拉第电磁感应定律——感应电动势的大小

  15. 感应电动势 在电磁感应现象中，发生电磁感应的哪一部分导体实际上是一个电源，所以它一定有一个电动势，这个电动势是由电磁感应产生的，所以把它叫做感应电动势

  16. 法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比 导线切割磁感线

  17. 思考 1.若BL、VL、V与B平行，则感应电动势为多大？  = 0 2. 若BL、VL、V与B成角，则感应电动势表达式如何？  = BLVsin

  18. B B V h  练习二
