  1. 能源科技概論第五章風能 臺北城市科技大學 機械工程系

  2. 風車的種類 垂直軸風車 水平軸風車 推力 浮力 資料來源：[1]

  3. 風車的種類

  4. 風車的種類

  5. 風車的種類 http://www.geograph.org.uk/photo/822989

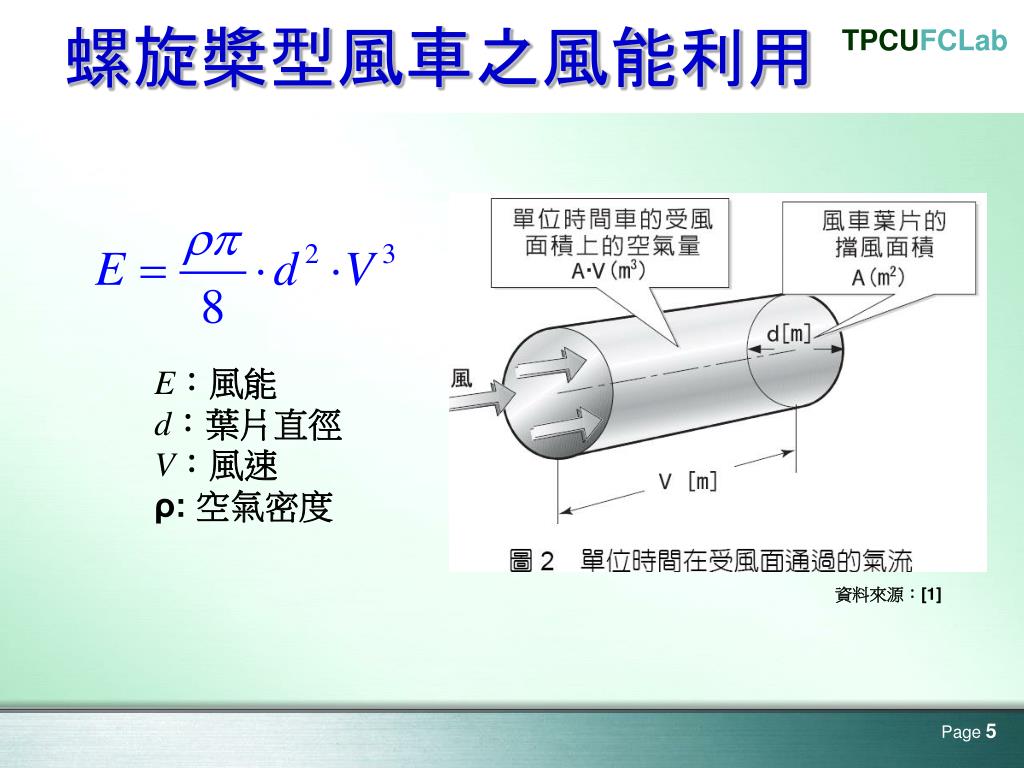

  6. 螺旋槳型風車之風能利用 E：風能 d：葉片直徑 V：風速 ρ: 空氣密度 資料來源：[1]

  7. 風車葉片的受力 資料來源：[1]

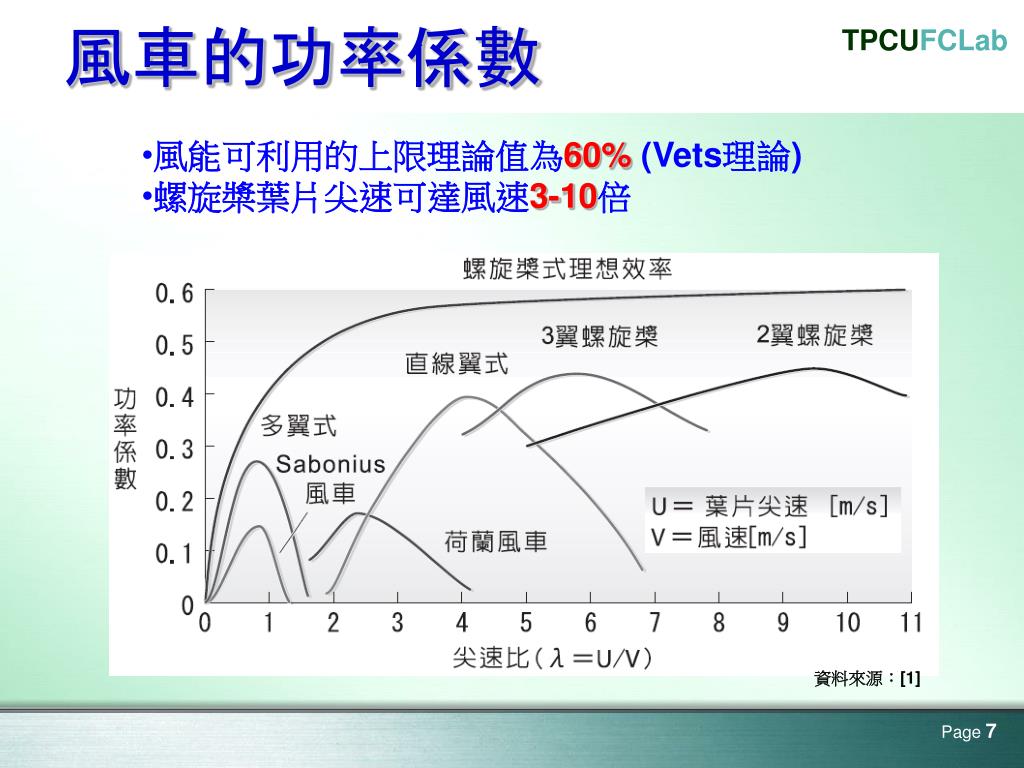

  8. 風車的功率係數 • 風能可利用的上限理論值為60% (Vets理論) • 螺旋槳葉片尖速可達風速3-10倍 資料來源：[1]

  9. 電能轉換損失 資料來源：[1]

  10. 風車的機艙內部結構 http://www.backupowergeneratorsonline.com/power-generators/wind-power-generator-diagram. http://live.pege.org/2006-hannover/enercon-e82.htm

  11. 風車的機艙內部結構 http://inhabitat.com/

  12. 風車的機艙內部結構 感應型風機 • 中大型風車轉速： • 10 rpm • 交流發電機轉速： • 1800 rpm • 增速齒輪箱 http://me1065.wikidot.com/types-of-wind-turbines-and-associated-advantages

  13. 風車的機艙內部結構 http://beaudaniels.com/technical-pages/Wind-turbine.htm

  14. 風車的機艙內部結構 多極同步型風機 ENERCON http://www.enercon.de/de-de/ http://www.wwindea.org

  15. 風車的機艙內部結構 http://www.unendlich-viel-energie.de

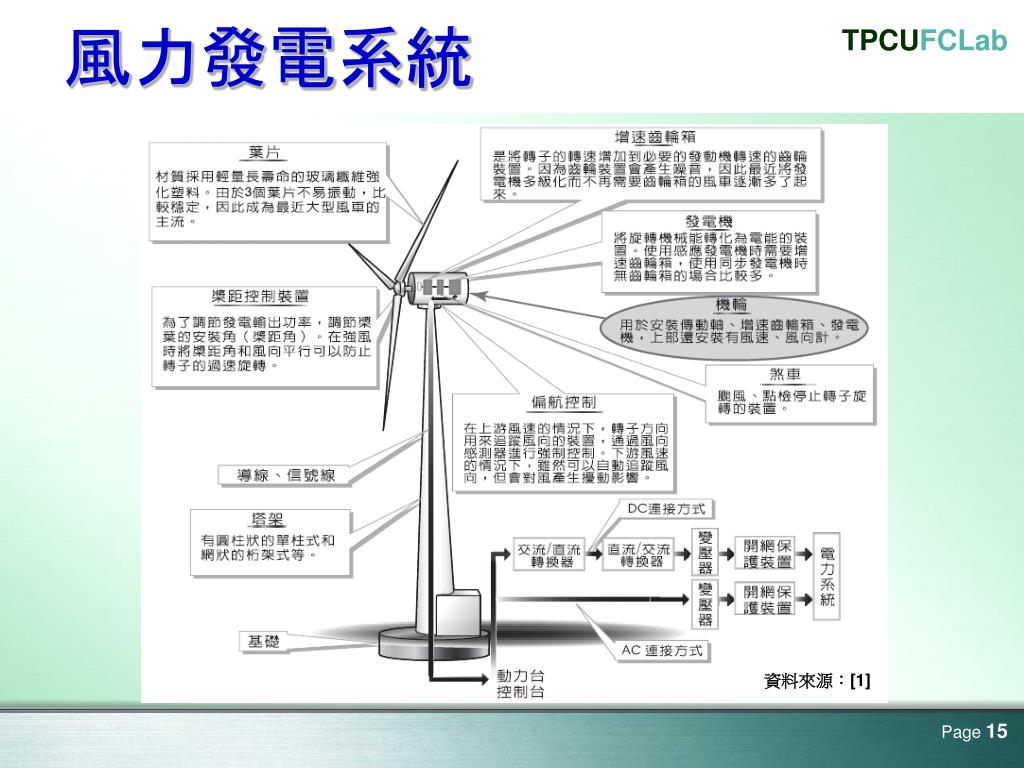

  16. 風力發電系統 資料來源：[1]

  17. 發電實積曲線 • 因季節、天候不同而異 資料來源：[1]

  18. 功率曲線 • 切入風速：2-5 m/s • 額定風速：8-16 m/s • 切出風速：20-25 m/s 資料來源：[2]

  19. 風速概率分佈 年平均風速 資料來源：[1]

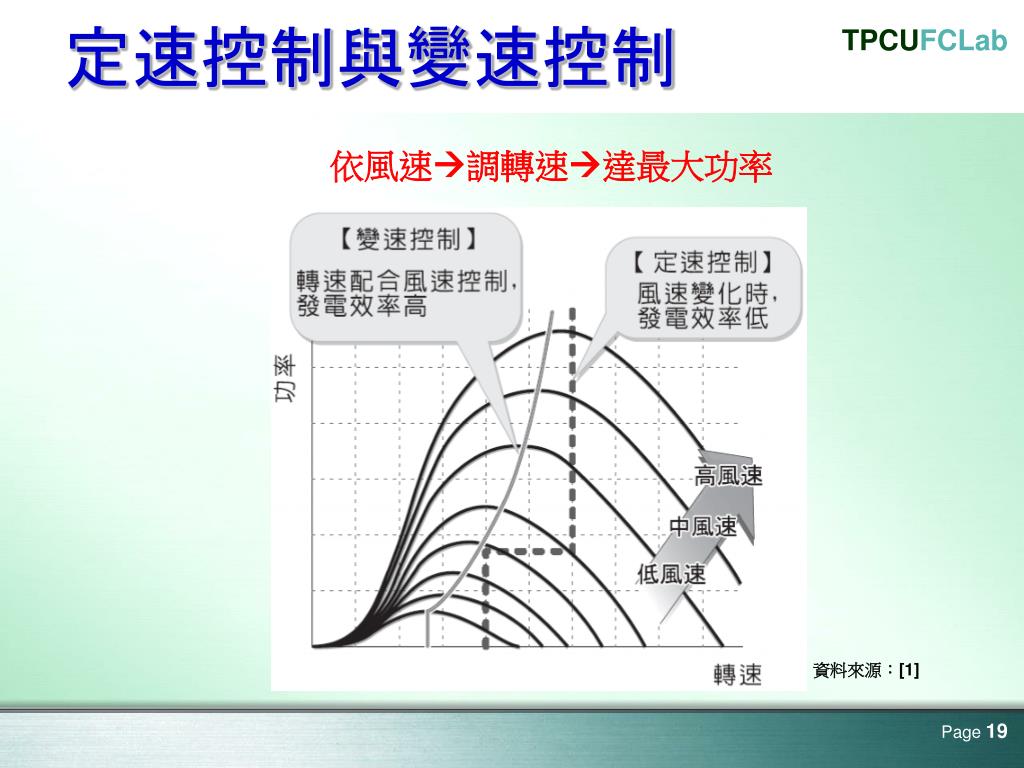

  20. 定速控制與變速控制 依風速調轉速達最大功率 資料來源：[1]

  21. 風電場 資料來源：[1]

  22. 風電場 Onshore Wind Farms Offshore Wind Farms Brazos wind farm, West Texas Nysted offshore wind farm, Denmark http://www.allcountries.org/photos/united_states/united_states_photos_10.html http://incoteco.com/upload/CIEN.158.2.66.pdf

  23. 風配圖和風況曲線 資料來源：[1]

  24. 各國風能開發目標 資料來源：[1]

  25. 參考資料 [1] 賈要勤、溫榮弘 編譯，圖解新能源百科，全華圖書， 2008年。 [2] Aldo Vieira da Rosa, Fundamentals of Renewable Energy Processes, Academic Press, New York, 2009.
