14.2 变阻器 第一课时 滑动变阻器

14.2 变阻器 第一课时 滑动变阻器. 招聘启事. 南京市环球演义公司现面向社会招聘舞台灯光师一名，请有意者 ……. 南孚电池. 南孚电池. 电阻线. 南孚电池. 南孚电池. 电阻线. 南孚电池. 南孚电池. 电阻线. 我来调节. 电阻线. 可调温电熨斗. 音量. 可调台灯. 可调温电熨斗. 音量. 唉，太麻烦了. 可调台灯. 电阻线. 可调温电熨斗. 音量. 用一根长的电阻线来调节电路中的电流很麻烦，因此出现了 ----- 滑动变 阻器. 可调台灯. 滑动变阻器工作原理是：. 滑动变阻器的原理.

elaine-hudson
Download Presentation

14.2 变阻器 第一课时 滑动变阻器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

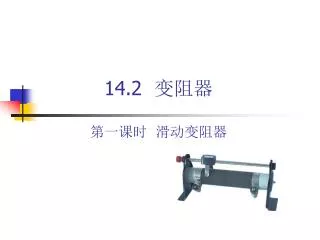

  1. 14.2 变阻器第一课时 滑动变阻器

  2. 招聘启事 南京市环球演义公司现面向社会招聘舞台灯光师一名，请有意者……

  3. 南孚电池 南孚电池 电阻线

  4. 南孚电池 南孚电池 电阻线

  5. 南孚电池 南孚电池 电阻线

  6. 我来调节 电阻线 可调温电熨斗 音量 可调台灯

  7. 可调温电熨斗 音量 唉，太麻烦了 可调台灯 电阻线

  8. 可调温电熨斗 音量 用一根长的电阻线来调节电路中的电流很麻烦，因此出现了-----滑动变 阻器 可调台灯

  9. 滑动变阻器工作原理是： 滑动变阻器的原理 通过改变连入导线的长度来改变连入电阻。

  10. 1.观察滑动变阻器 • 仔细观察桌面上的滑动变阻器实物，研究一下它的结构和各部分的作用，准备汇报讲解。

  11. 2.认识滑动变阻器结构 3 C 4 D 5 A B 1 2

  12. 金属杆 滑片 白瓷筒 电阻线 构造 由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。

  13. 2.认识滑动变阻器结构 6 3 C 4 D 5 A B 1 2

  14. 铭牌 • 如：：“200Ω，1.5A” “200Ω”表示：； “1.5A”表示：。 思考： 在闭合开关前应该把滑片移到处。 （这样做的目的：） 最大阻值为200Ω 允许通过的最大电流为1.5A 最大阻值 起到保护作用

  15. 3. 滑动变阻器的表示 结构示意图 元件符号

  16. 4.探索规律 想一想： 按照课本图14-8连接电路，然后将MN两个接线柱分别与右边滑动变阻器四个接线柱中的两个连接，分析有几种接法，接入电路的电阻线是哪段。

  17. 向左 变亮 变大 变小 向右 变暗 变小 变大 向左 变亮 变大 变小 向右 变暗 变小 变大 向左 变暗 变小 变大 向右 变亮 变大 变小 向左 变暗 变小 变大 向右 变亮 变大 变小 探一探： 变阻器的六种连接方式之间有什么规律可寻呢？ 接法 移动 电灯 电流 电阻 AD 表1 AC 接法 移动 电灯 电流 电阻 BD 表2 BC 规律1:只要下面的接线柱（a、b）相同，效果就相同。 规律2:滑片P靠近A或者B时连入电阻减小，远离时增大。

  18. 向左 不变 不变 不变 向右 不变 不变 不变 向左 不变 不变 不变 向右 不变 不变 不变 表3 接法 移动 电灯 电流 电阻 CD AB 规律3:能改变连入电阻的接法有4种（一上一下）AC=AD、 BC=BD。 规律4:不能改变连入电阻的接法有2种，CD： 连入电阻为0,AB：连入电阻为最大阻值（铭牌上的标示）。

  19. P P (1) (2) P P (4) (3) (6) (5)

  20. 5.练习1 C

  21. 6.练习2 AB

  22. 7.练习3 变暗 变亮 不变

  23. 小结 串 1.连接电路时，变阻器应____联在电路中，滑片应位于__________位置。 最大阻值 一上一下 2.为了改变连入电阻，滑动变阻器的接线柱应该______搭配连接。 3.只要下面的接线柱相同，它们的接法就是_______的。 等效 4.当滑片靠近下面的接线柱时，连入电阻会_____；远离时______。 变小 变大 5.____和____接法不能改变连入电阻，但是_____接法连入电阻为0；_____接法连入电阻为最大阻值。 CD AB CD AB

  24. 其它变阻器 电阻箱 电位器

  25. 想一想： 现在你的脑中还有什么疑问吗？

  26. 谢谢同学们的合作
